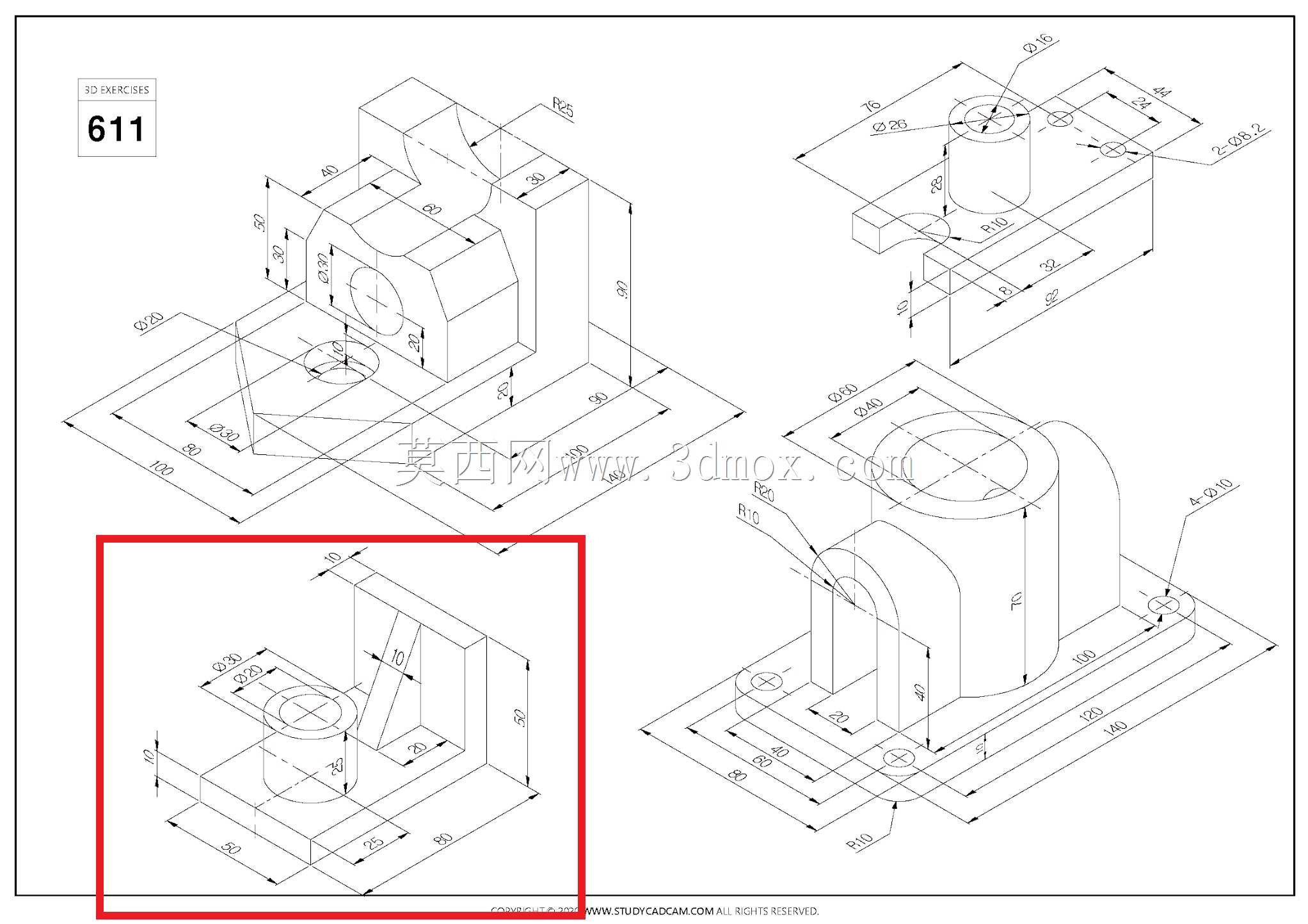

带加强筋L型支座带凸台轴套结构练习件

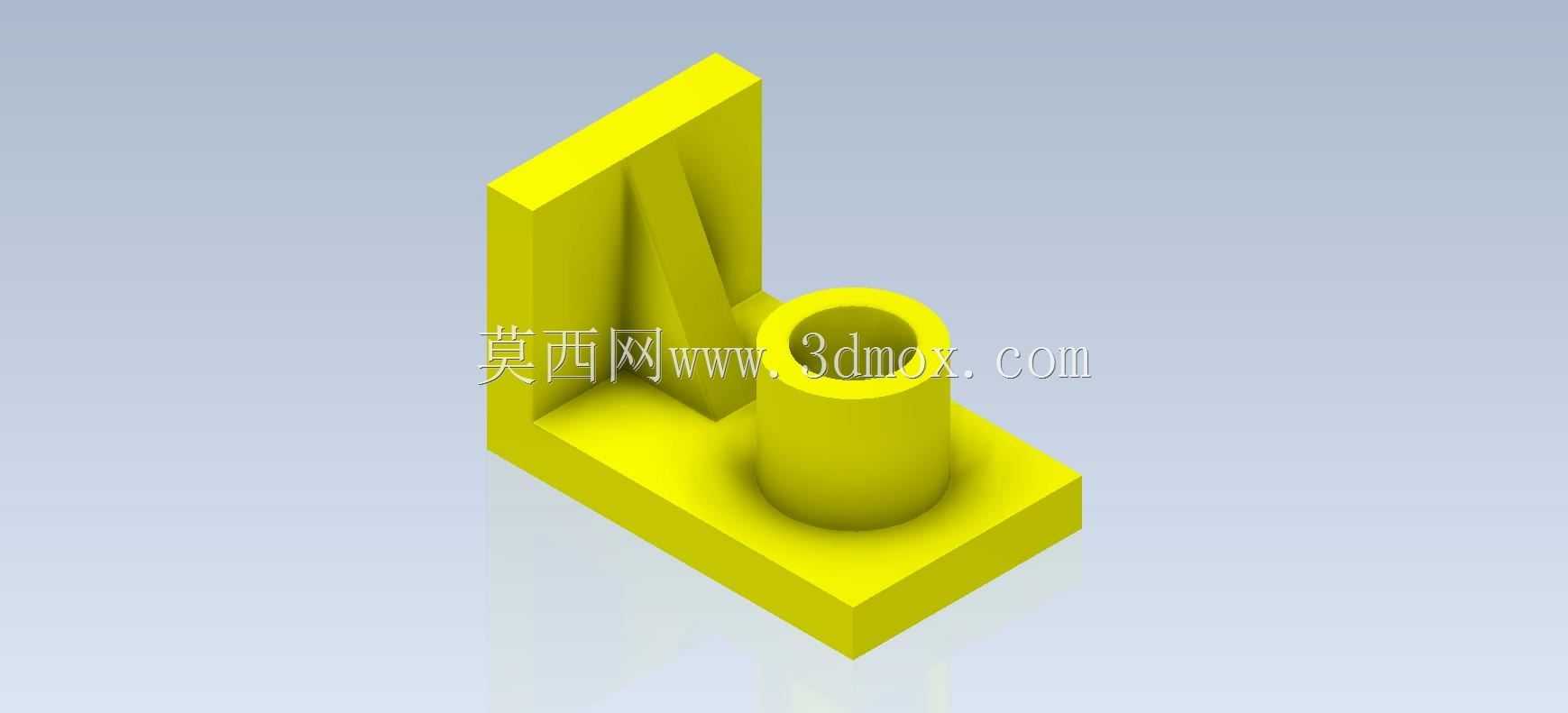

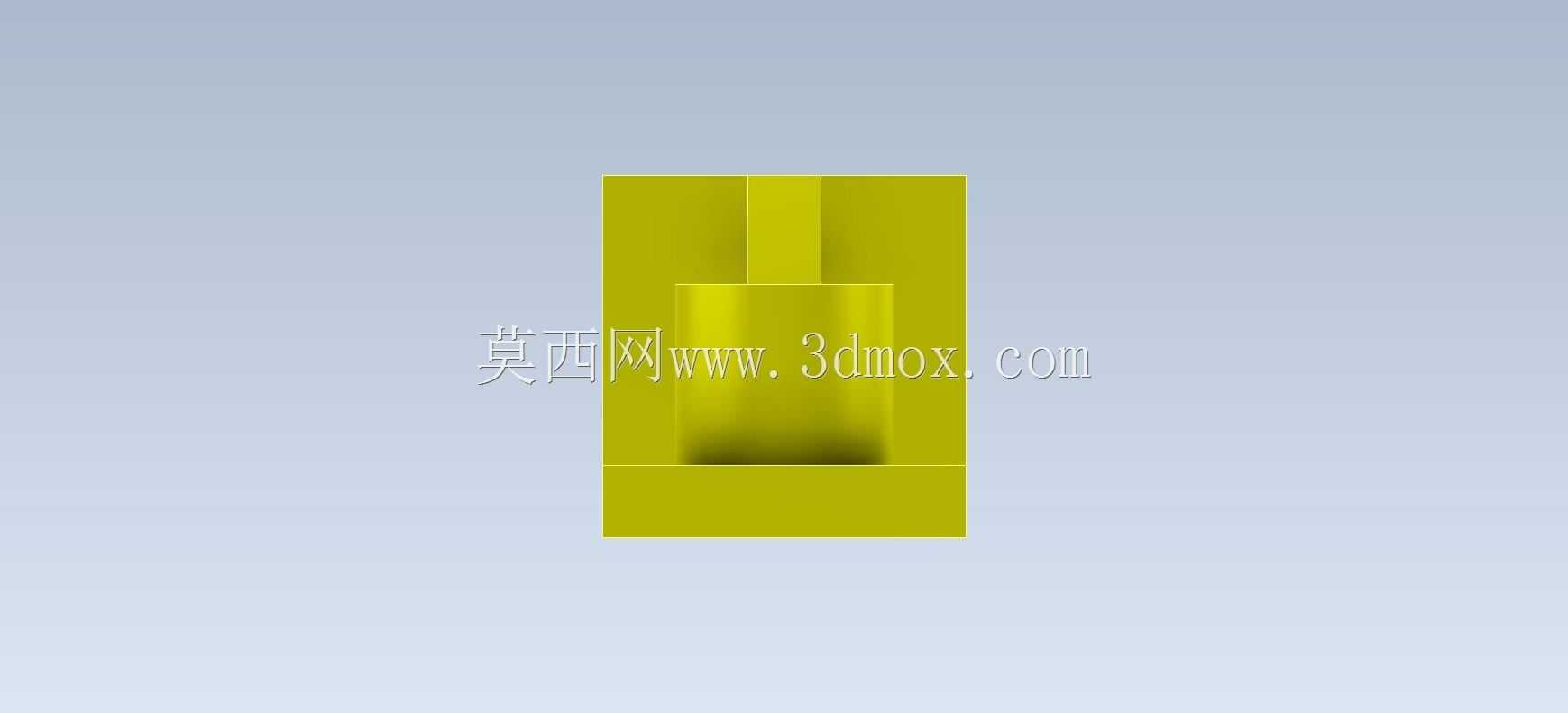

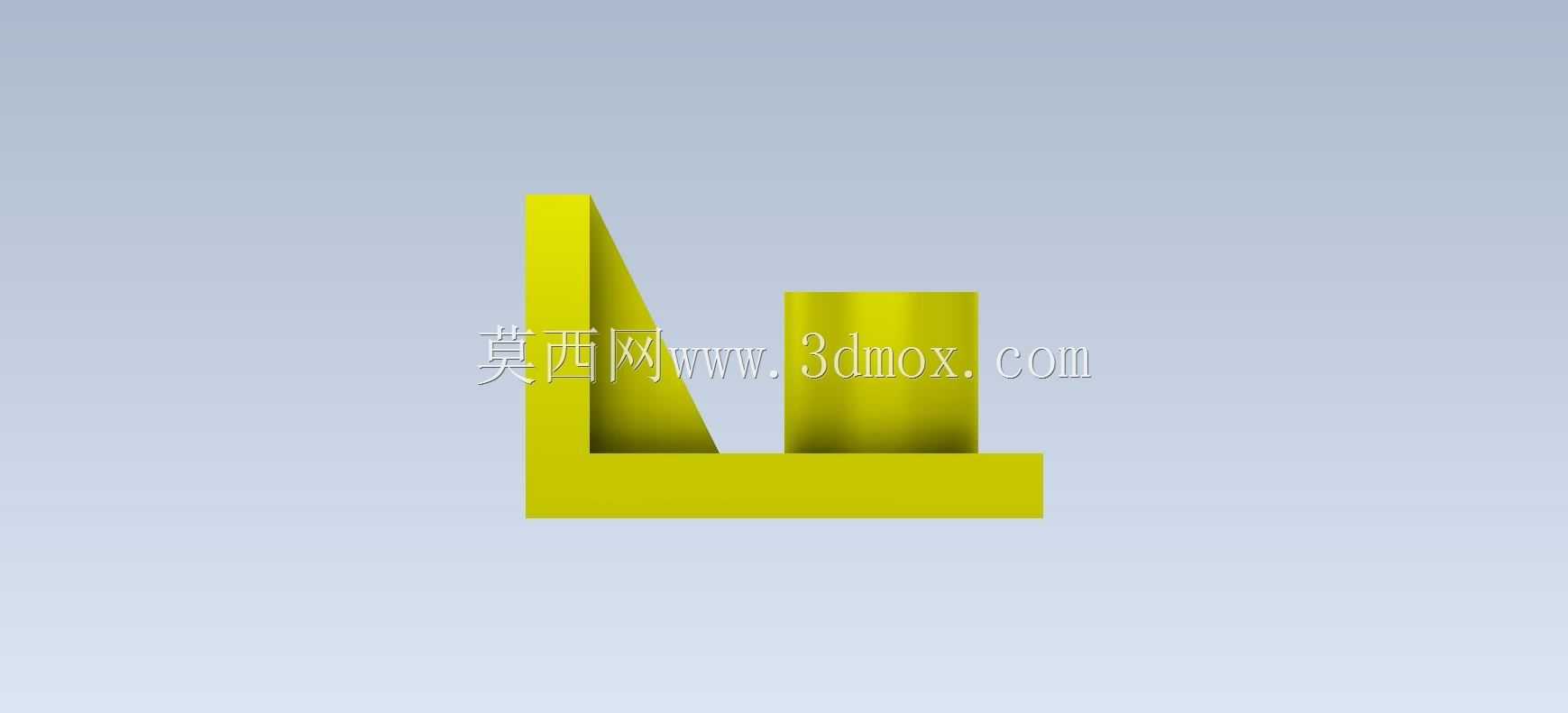

　　本次呈现的L型带凸台轴套结构，是机械结构设计入门阶段非常典型的练习载体，其结构逻辑广泛覆盖了小型设备安装定位、工装夹具支撑、轻型承载构件的常见设计需求，在非标自动化设备的工位辅助支撑、小型检测设备的传感器安装座、教学实验台的构件固定场景中都能找到同逻辑的实际应用。从结构功能拆分来看，底部的矩形安装板是整个构件的承载基础，板件上预留的安装孔位可通过螺栓完成与安装基面的锁紧固定，安装板的平面度要求直接决定了整个支座的安装稳定性，设计时需要根据实际承载的倾覆力矩大小核算板件厚度，避免锁紧后出现板件翘曲导致上部轴套的同轴度超差。垂直于安装板向上的立板构成了构件的侧向支撑主体，立板与安装板之间设置的三角形加强筋是整个结构的核心强化部分，

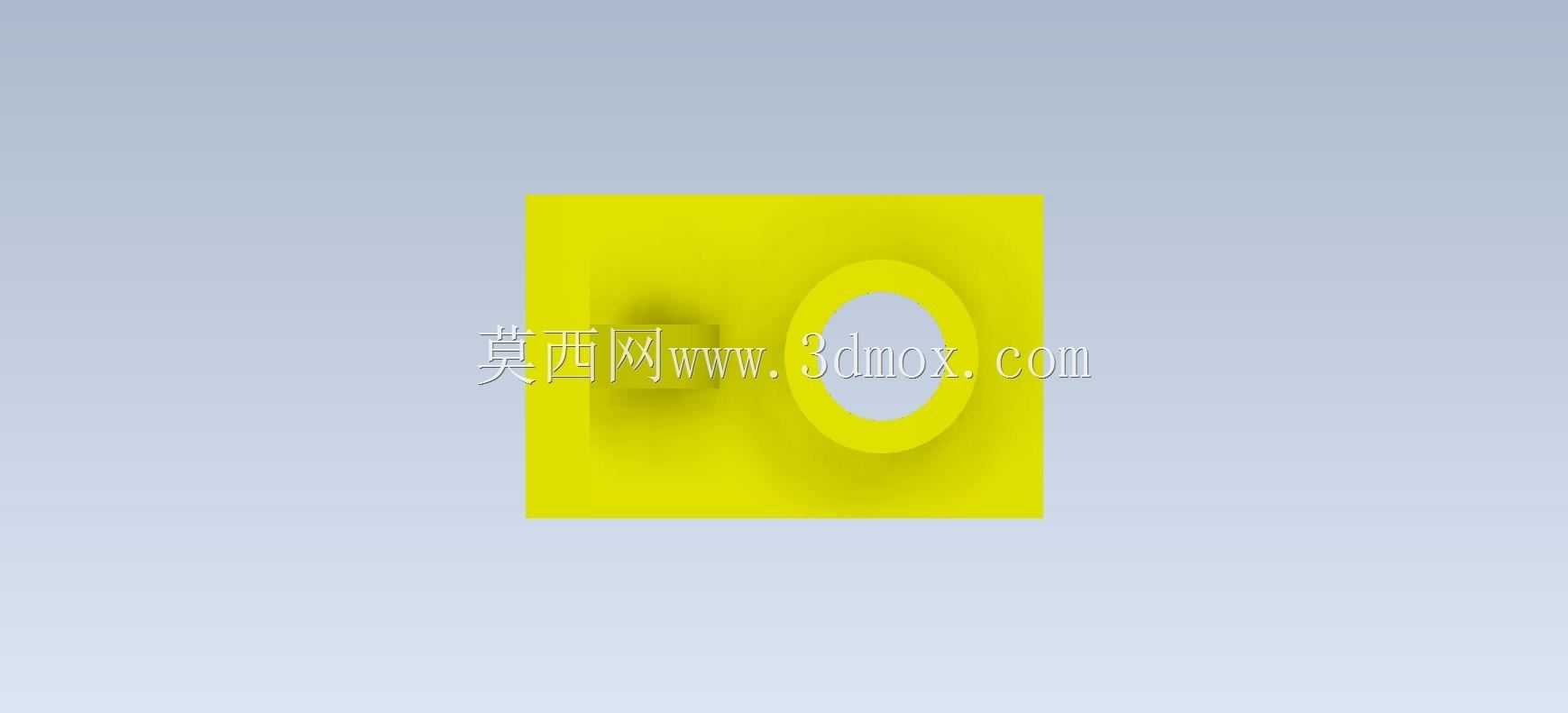

　　很多入门建模者容易忽略加强筋的拔模角度与壁厚过渡，实际生产中如果加强筋与主板的连接位置没有做圆角过渡，注塑成型时会出现明显的应力集中，长期受侧向载荷时很容易在筋板根部出现开裂；如果是采用金属切削加工的方式制作该构件，筋板的厚度设置还要匹配加工刀具的切削参数，避免薄壁位置加工时出现振刀影响表面质量。立板一侧延伸出的带通孔圆柱凸台是整个构件的功能核心，这个内孔可用于穿装导向轴、定位销或者小型转动轴，内孔的尺寸公差、圆柱度要求直接决定了穿装构件的运动顺畅度，设计时需要根据配合需求选择对应的公差等级，如果是间隙配合用于导向，内孔表面粗糙度建议控制在Ra1.6以内，如果是过盈配合用于固定销钉，可适当放宽粗糙度要求但要保证孔口的倒角尺寸，

　　避免压装时出现切屑刮伤配合面。从建模思路的角度拆解这个结构，首先需要确定安装基准面，优先以底部安装板的下表面作为全局设计基准，所有尺寸都从这个基准出发标注，避免基准转换带来的尺寸累积误差；绘制安装板的草图时要注意安装孔的位置度要求，孔中心到安装板边缘的距离要满足螺栓安装的扳手空间需求，不能出现螺栓无法锁紧的问题。之后绘制垂直立板的草图，拉伸时要保证立板与安装板的垂直公差，这一步直接影响上部圆柱凸台的轴线与安装基面的平行度。加强筋的绘制需要注意筋板的两侧要分别与立板侧面、安装板上表面完全贴合，筋板的顶部高度不能超过圆柱凸台的下端面，避免与穿装在轴套内的构件出现运动干涉。圆柱凸台的建模要优先保证内孔与外圆的同轴度，

　　凸台与立板的连接位置同样需要设置圆角过渡，减少应力集中的同时也能优化成型工艺性。关于安装边界的核算，整个构件的占用空间需要结合实际安装场景确认，安装板的长宽尺寸要保证固定后整个支座的支撑面足够，不会在受侧向力时出现倾覆；圆柱凸台的轴线高度要匹配对接构件的中心高，凸台的外圆直径要保证内孔加工时有足够的壁厚，避免受力后出现变形；立板的高度设置要结合加强筋的倾斜角度，通常加强筋与安装板的夹角设置在45度到60度之间时，加强效果最优，同时不会过多占用安装空间。很多初学者在练习这类结构时，容易只关注外形的相似度，忽略各个结构之间的工艺合理性，比如筋板壁厚不均匀导致的注塑缩痕、尖角位置没有圆角导致的应力集中、孔位距离边缘太近导致的安装边开裂、凸台高度过高导致的轴套变形等问题，这些细节恰恰是实际工程设计中需要重点考量的内容。这类L型支座结构虽然形态简单，但涵盖了机械结构设计中最基础的基准选择、筋板强化、孔轴配合、安装空间核算、工艺性优化等核心知识点，熟练掌握这类结构的设计逻辑，能为后续复杂箱体类、支撑类零件的设计打下扎实的基础，在实际项目中遇到类似的轻型支撑需求时，也能快速完成结构方案的搭建与参数核算，避免出现原则性的设计失误。
