多通路集成式液压油路连接阀体结构

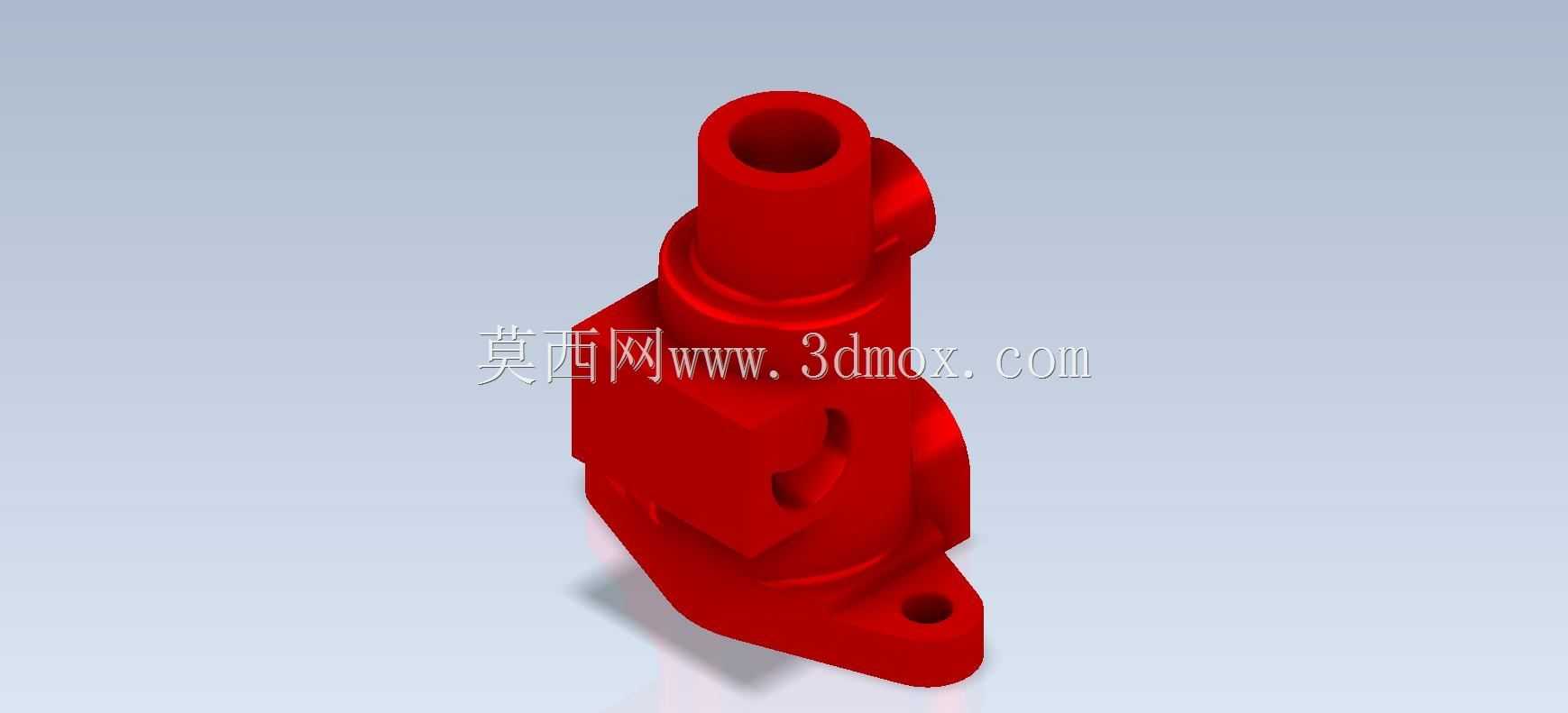

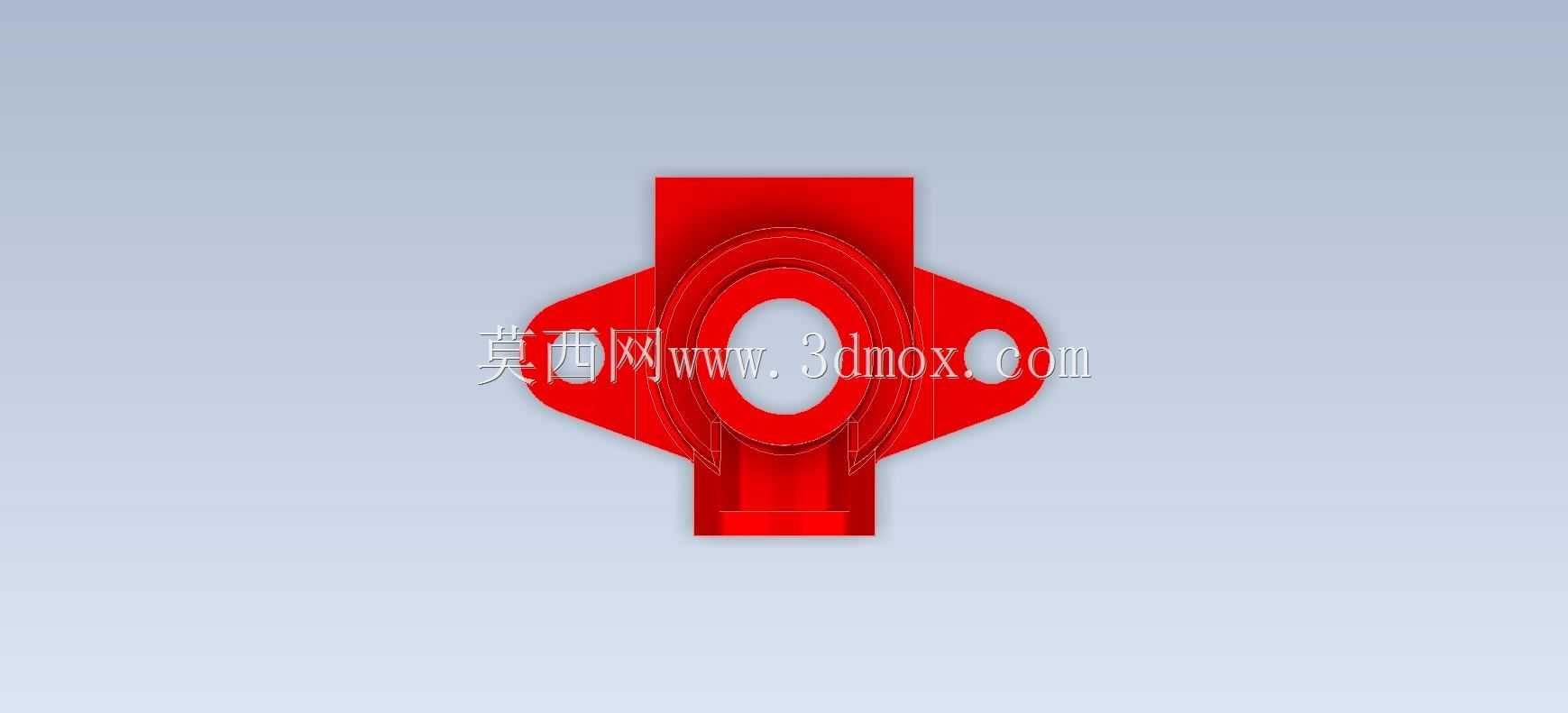

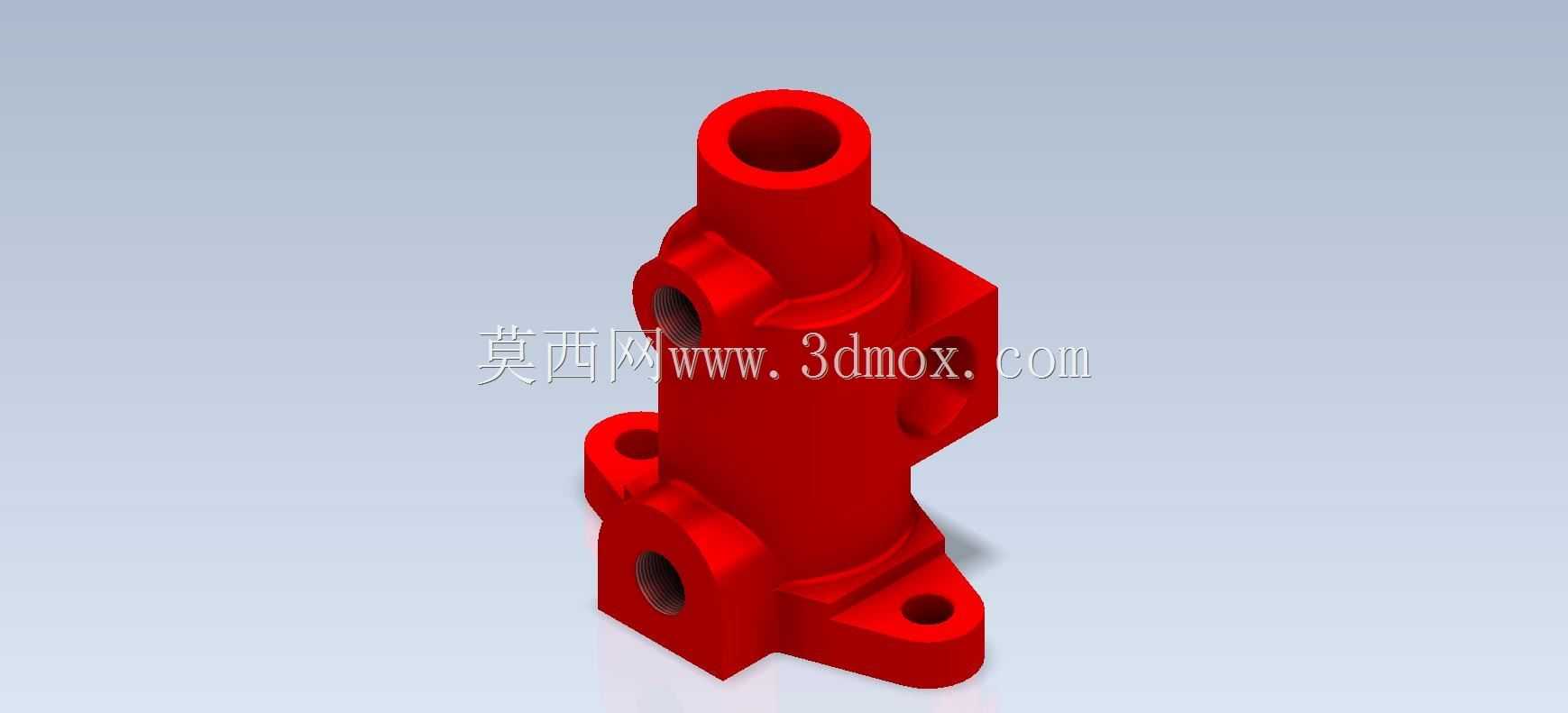

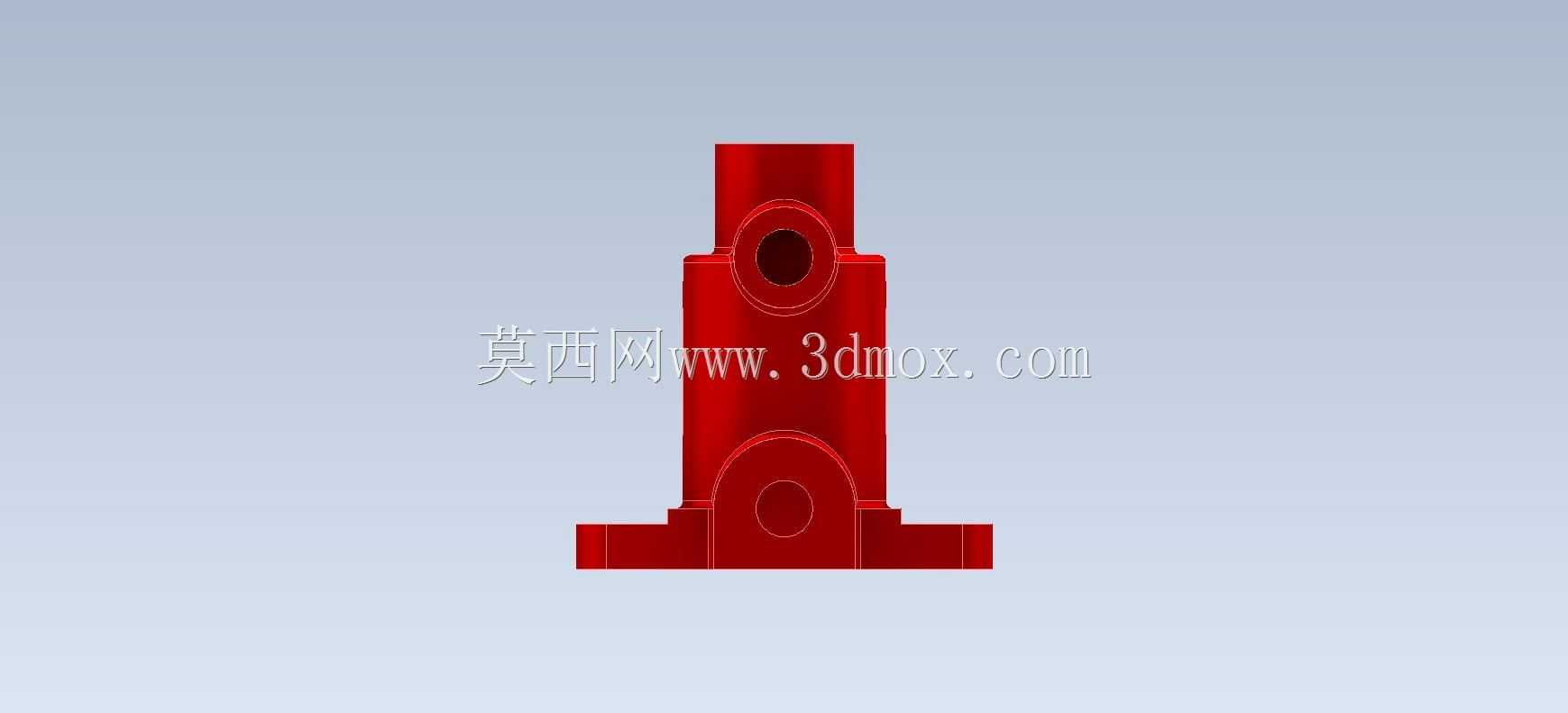

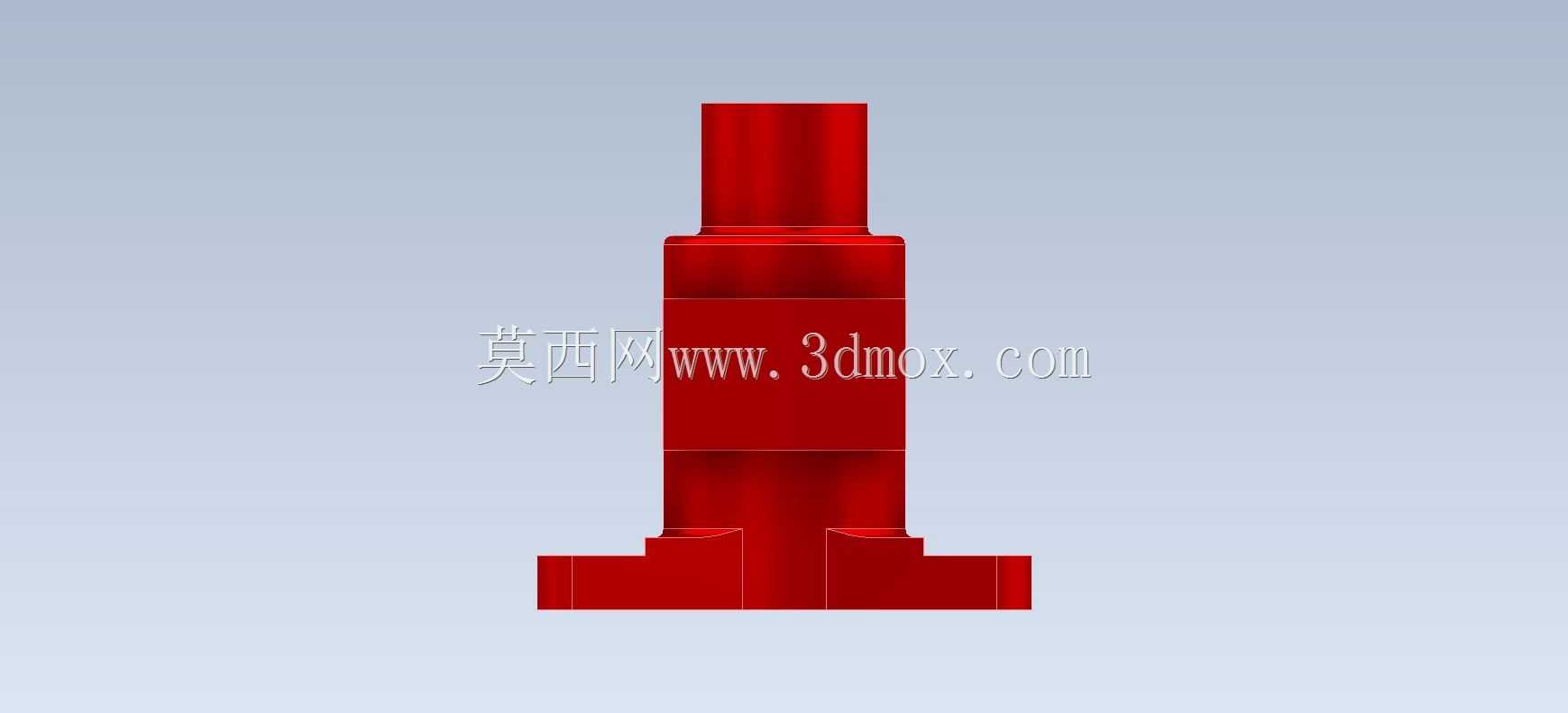

　　该零件属于液压系统中的集成式油路连接构件，主要应用在中小型液压站、小型工程机械液压回路、机床液压夹紧单元的管路排布场景中，承担多通路油液分流、管路转接、元件安装基座的复合功能，替代传统分散式管接头拼接的油路结构，减少管路接头数量，降低系统泄漏风险，同时压缩液压回路的整体安装空间。从结构设计逻辑来看，主体采用立式柱状承力结构，底部设置带安装孔的法兰式固定底座，两个对称分布的安装孔可通过内六角螺栓直接固定在液压站阀块安装面或设备基板上，安装面做平面度公差约束，保证连接后的密封性能，避免固定后出现偏斜导致的密封件压合不均问题。主体沿轴向设置主通油孔道，孔径根据通流流量需求做匹配设计，孔道内壁做粗糙度管控，减少油液流动过程中的沿程压力损失；

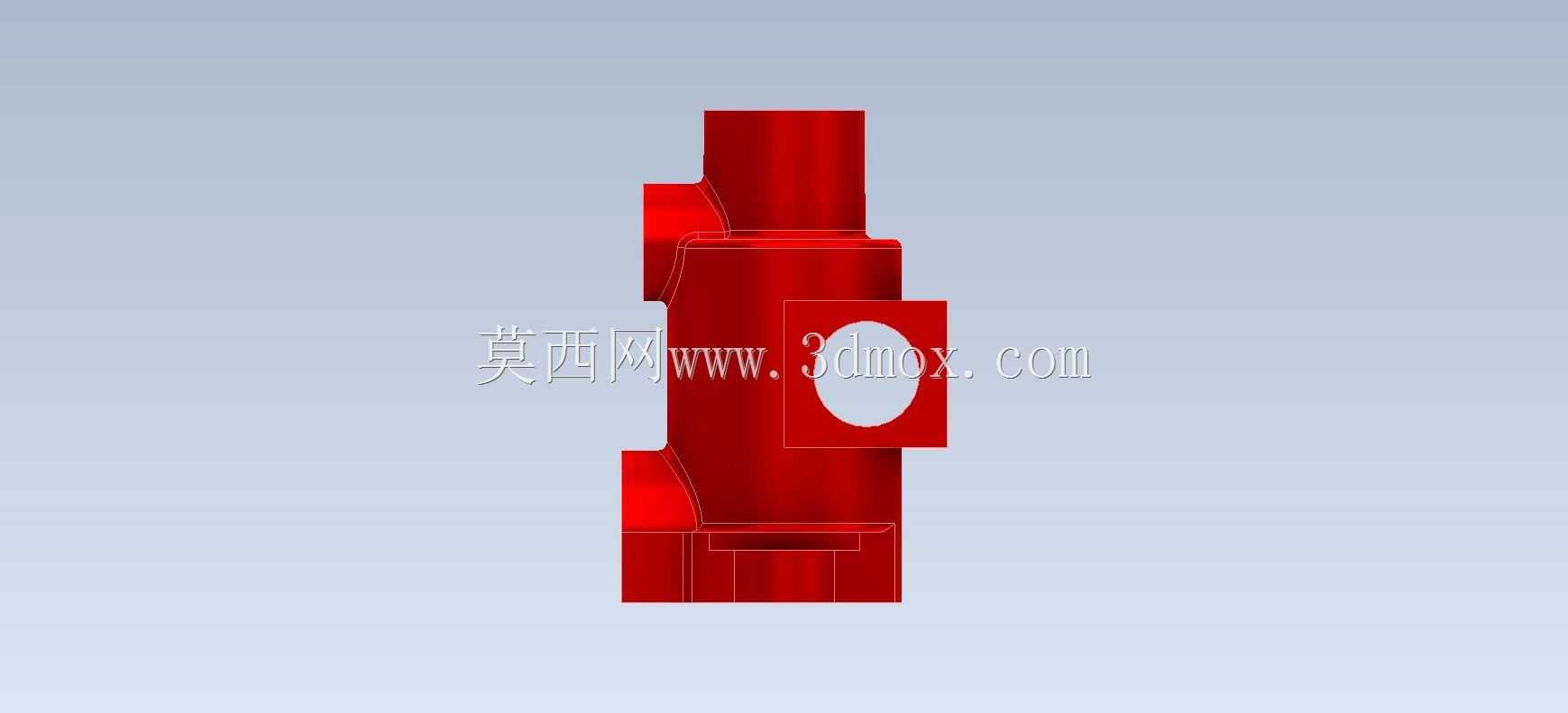

　　侧壁分布多个不同通径的径向孔道，每个孔道对应独立的外接油口，可分别连接压力表、溢流阀、单向阀、执行元件供油管路，不同孔道的轴线位置根据外接元件的安装操作空间做错位排布，避免外接管路或元件出现安装干涉，方便后期维护时的扳手操作空间预留。靠近底座位置的侧向凸台结构，一方面作为局部孔道的工艺封堵位，方便深孔加工时的刀具退刀与工艺孔封堵，另一方面可作为低压回路的泄油口安装位，将元件泄漏的油液导流回油箱，避免泄油压力过高影响元件正常工作。上部的凸缘结构做了加厚处理，承担上部外接元件的安装承力，避免高压油液长期冲击导致的接口变形，所有外接油口均设置标准管螺纹安装位，螺纹精度满足液压管路连接的密封要求，无需额外加工即可匹配标准液压管接头。

　　设计过程中优先考虑了加工工艺性，所有孔道均采用直线孔设计，避免复杂斜孔带来的加工难度提升，主体外轮廓的棱角位置均做了倒角处理，既去除加工毛刺避免安装时划伤操作人员，也减少应力集中问题，提升零件在高压交变载荷下的结构强度。安装边界方面，底座安装孔的中心距按照通用液压阀块的标准孔距做适配设计，可直接替换同规格的传统油路转接块，无需改动原有安装基板的孔位设计；主体最大外径控制在常规液压元件的安装间距范围内，多个同类型阀体并排安装时不会出现空间干涉，侧向油口的伸出长度经过核算，保证外接弯头接头后不会超出液压站的内部安装边界，避免和油箱盖板、电控箱等周边部件产生碰撞。在实际使用场景中，

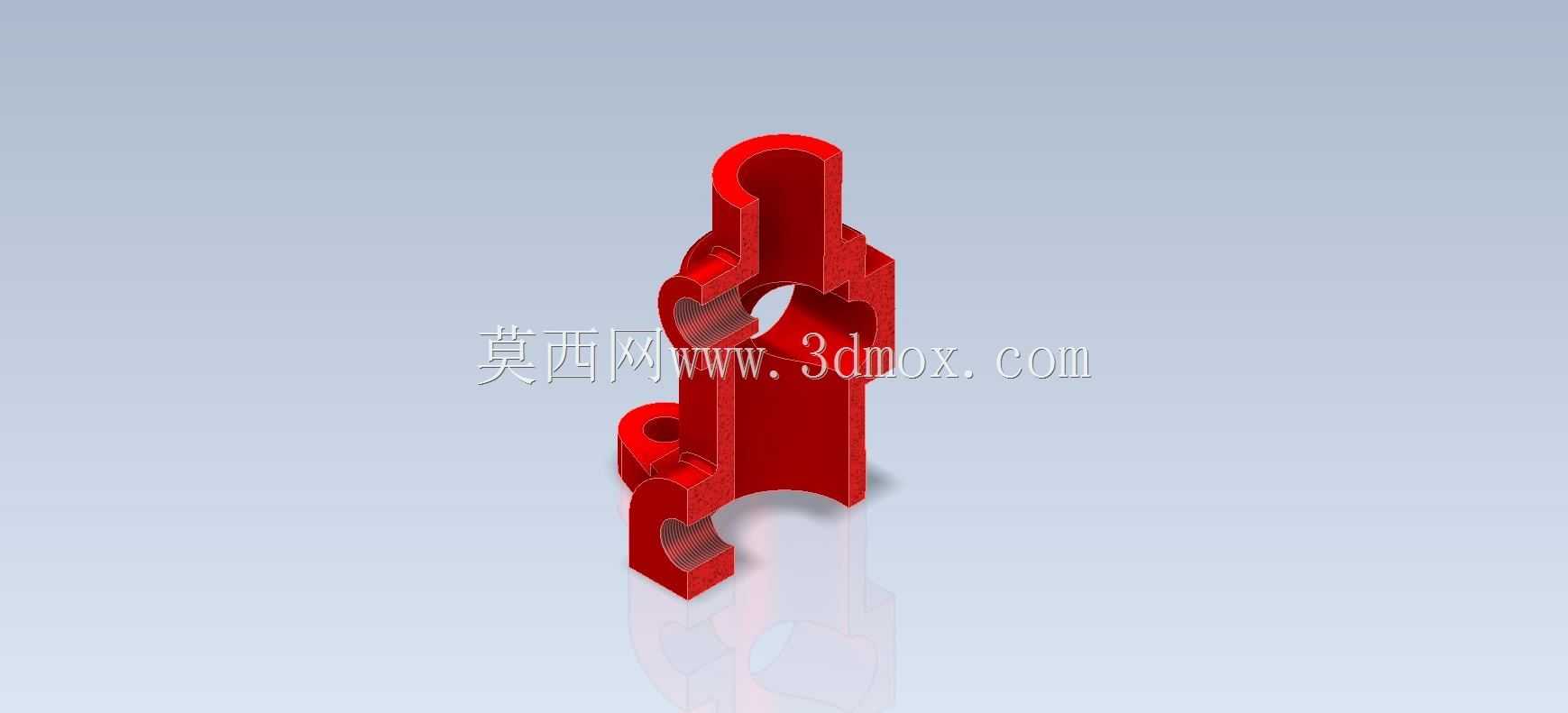

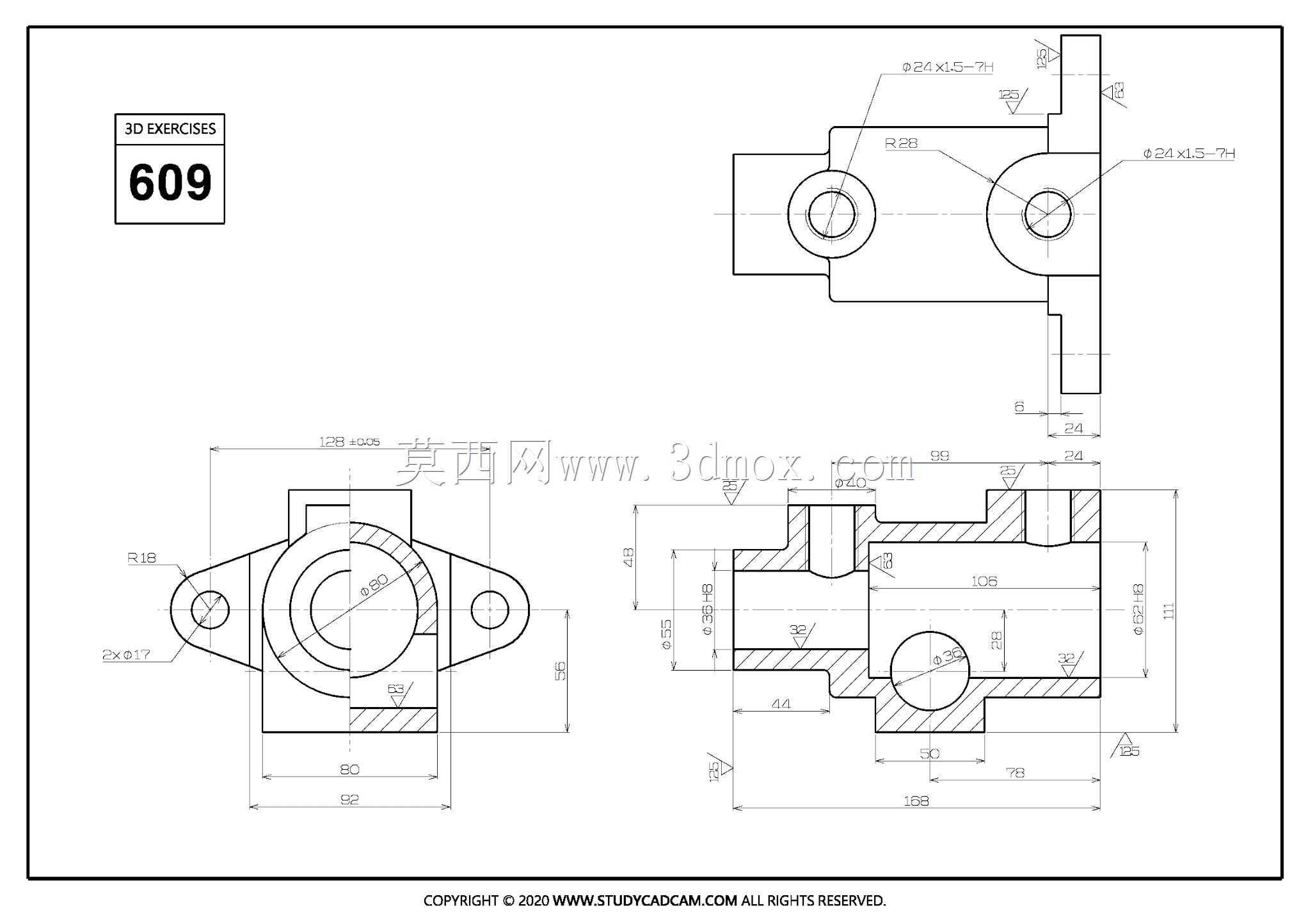

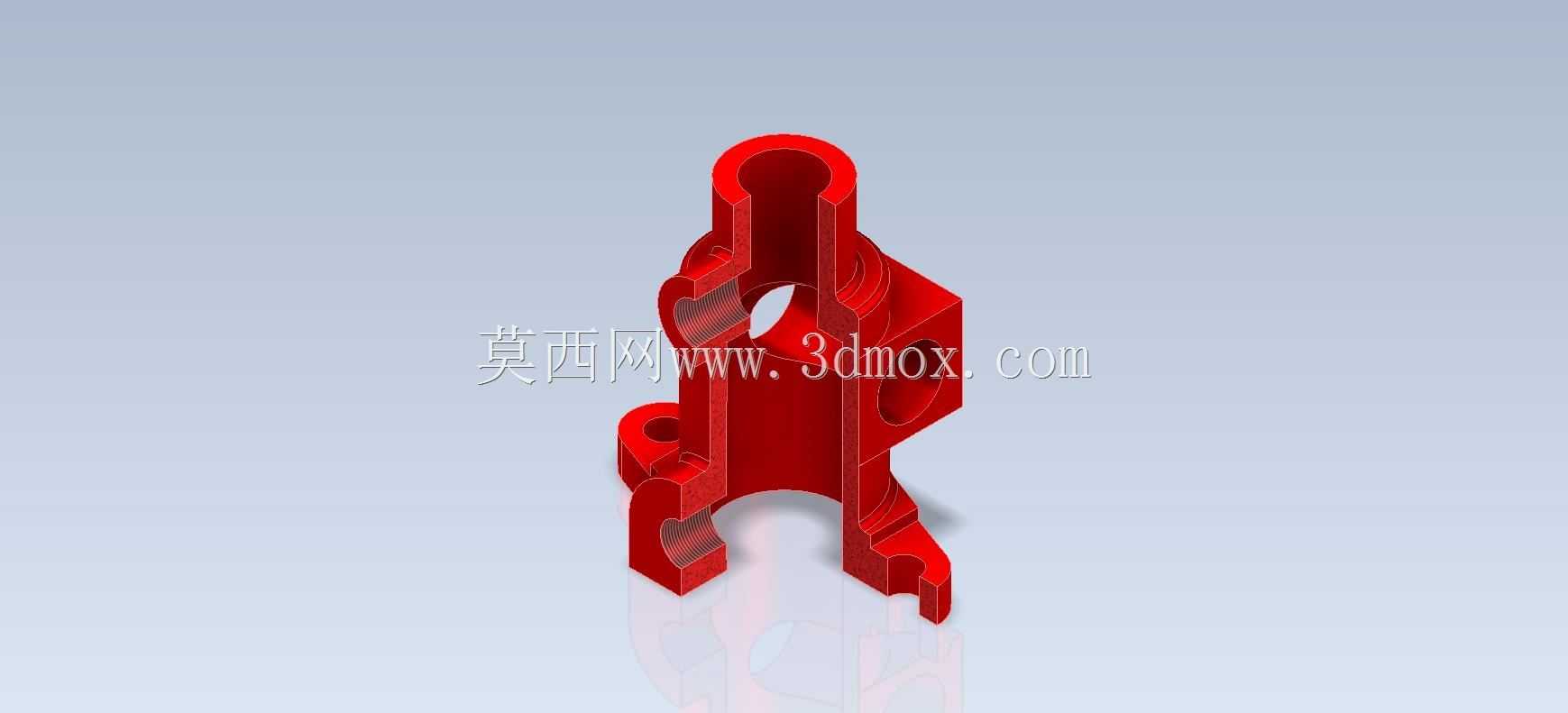

　　这类集成式阀体可将原本需要四到五个独立管接头实现的分流功能整合为一个整体零件，减少了管路连接的潜在泄漏点，同时缩短了油道长度，提升液压系统的响应速度，在夹紧回路、润滑回路等中低压液压场景中适用性较强，建模过程中对各个孔道的相贯线位置做了精确处理，可直接用于后续的工程图生成、加工工艺编排以及流体仿真分析，验证不同通流状态下的压力损失情况。
