法兰式多通路连接阀体结构设计

　　在流体输送控制系统的管路布局中，阀体作为介质通断、流向切换、压力调节的核心承压零件，其结构合理性直接决定整套管路系统的密封可靠性与运行寿命。本次设计的法兰式多通路连接阀体，主要面向小通径低压流体输送场景，可适配气动回路、润滑系统、小型内燃机冷却支路等对安装空间有严格限制的工况，区别于常规两通法兰阀的单一通路设计，该阀体集成了三个不同朝向的连接端口，能够在不额外增加管路转接接头的前提下完成多方向管路汇接，有效减少管路系统的泄漏点数量，降低装配环节的工艺复杂度。从结构设计逻辑来看，该阀体采用一体化铸造成型后机加工的工艺路线，主体承压壁厚度根据低压工况的耐压要求做均匀化设计，避免局部壁厚差过大导致铸造环节出现缩孔、砂眼等缺陷，

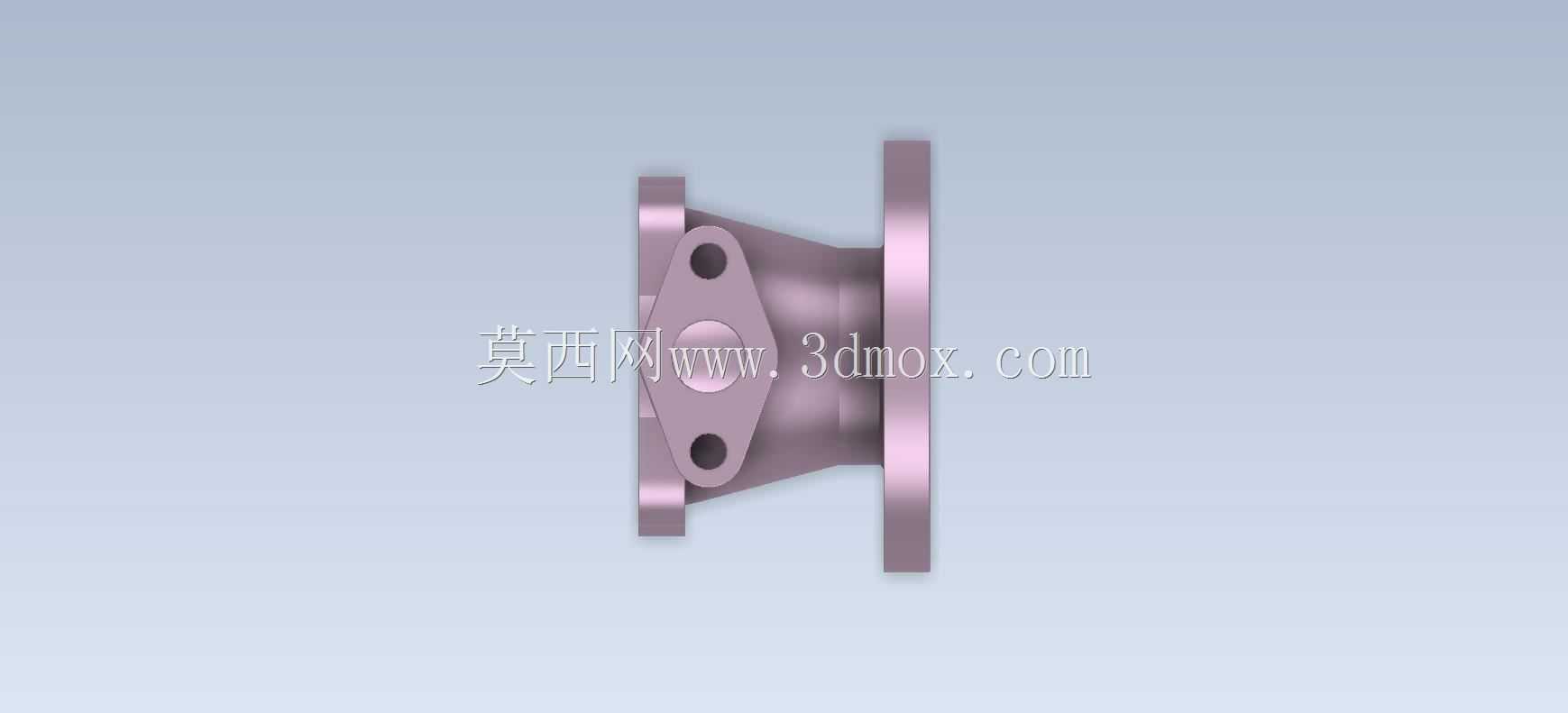

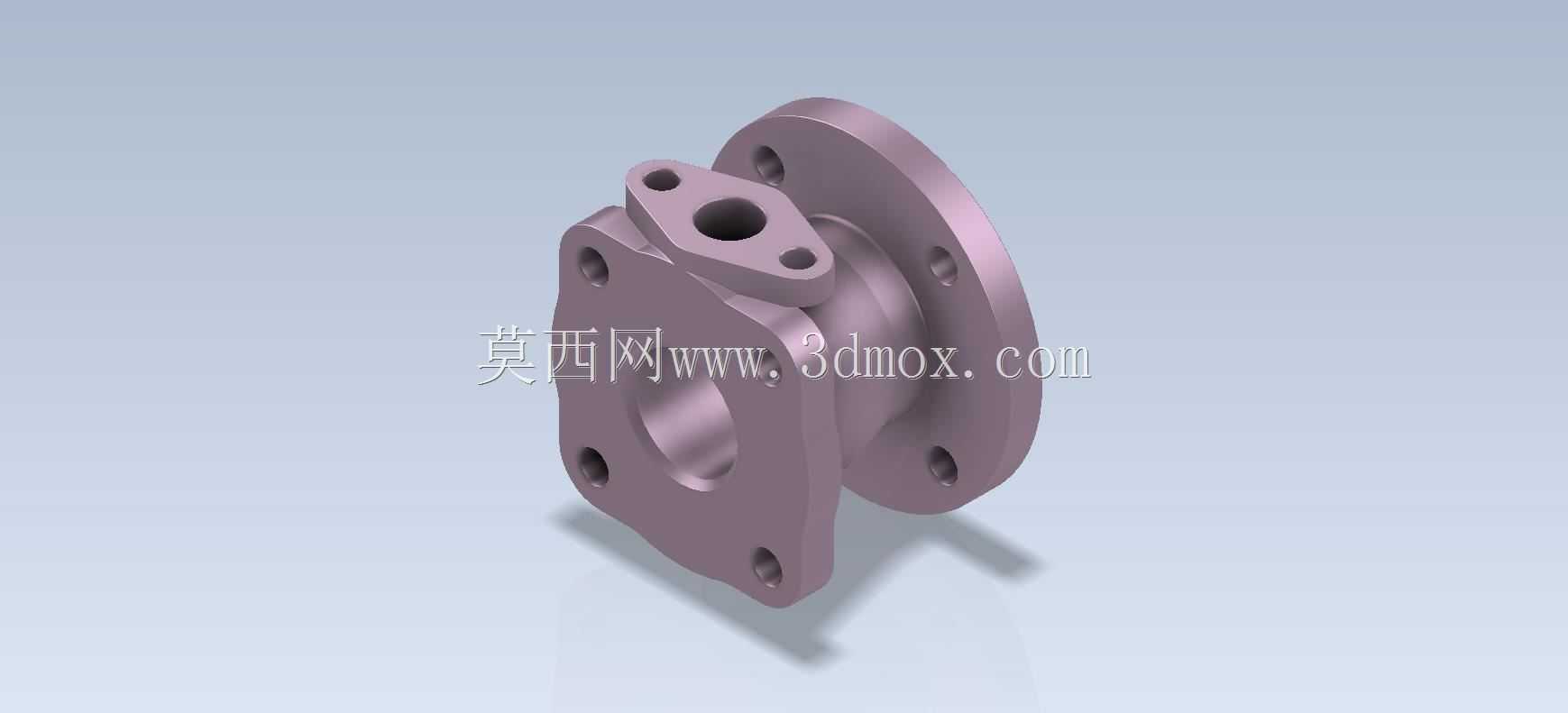

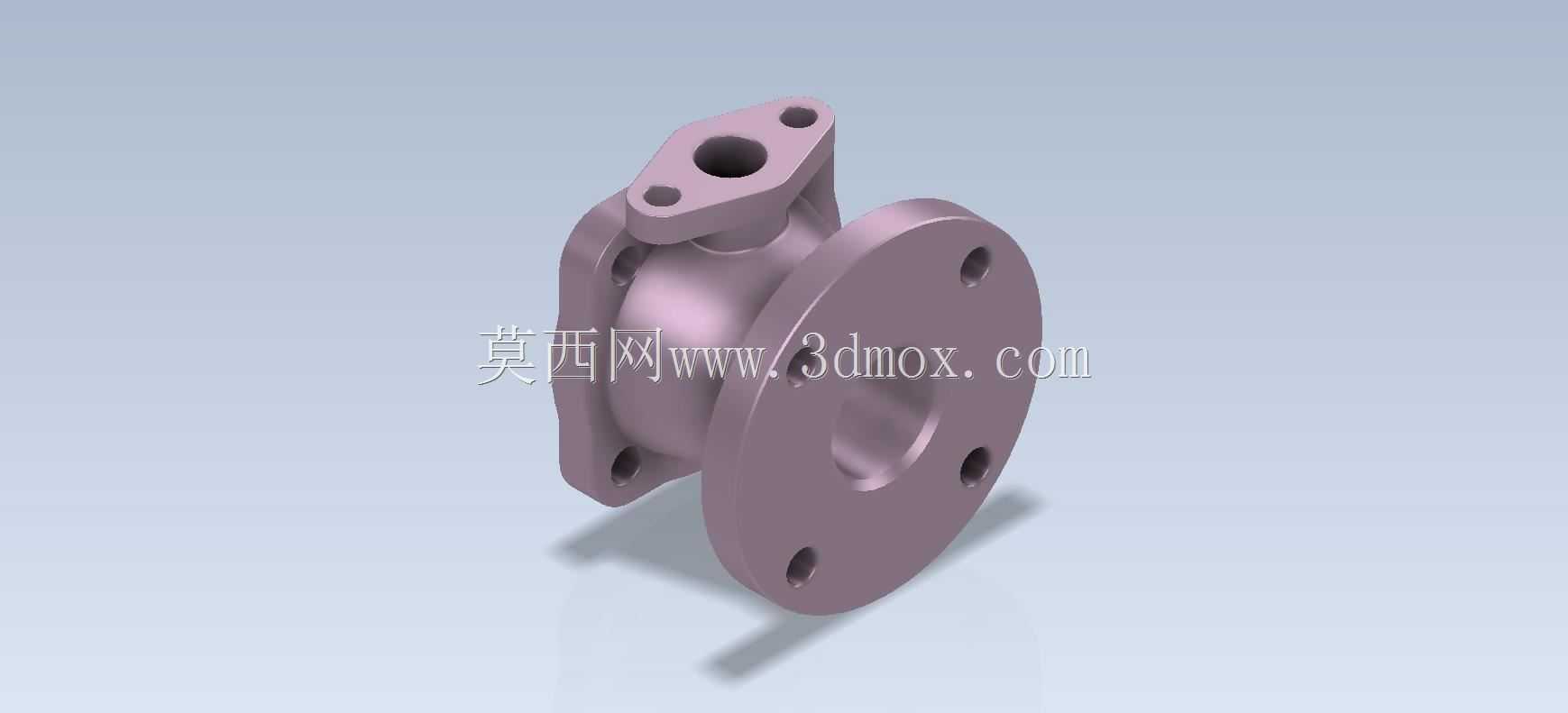

　　同时在各端口的连接法兰位置做了局部加厚处理，抵消螺栓预紧力作用下的法兰面形变，保证密封面的平面度要求。主通路采用圆形法兰连接结构，法兰端面上均匀分布四个螺栓安装孔，安装孔的位置度公差严格控制在0.1mm以内，保证与配对法兰对接时螺栓能够顺利穿入，无需额外修配；法兰密封面采用突面结构，加工时预留0.2mm的密封垫片压缩量，适配橡胶石棉垫、紫铜垫等常规低压密封垫片，无需加工复杂的密封槽即可满足1.6MPa以下工况的密封要求。除主通路法兰外，阀体侧面集成了一个异形安装凸台，凸台上设置两个螺栓定位孔与一个垂直于主通路的侧接端口，该端口主要用于外接压力检测元件、支路引流管路或者排气阀，凸台的安装面与主通路轴线的垂直度公差控制在0.

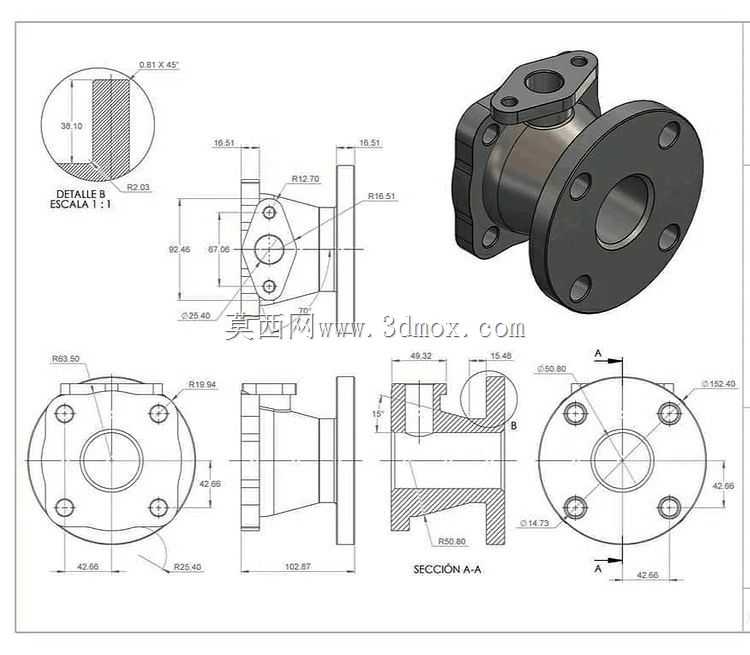

　　05mm以内，保证外接元件安装后不会出现偏斜，避免密封失效。在建模过程中，所有非安装面的棱边均做了0.5mm的圆角处理，这一设计并非单纯的外观优化，一方面能够消除铸造与机加工环节产生的锐边毛刺，避免装配过程中划伤操作人员或者损坏密封件，另一方面能够有效降低零件的应力集中系数，在阀体承受管路压力波动、外部振动载荷时，避免棱边位置出现应力开裂，提升零件的疲劳寿命。从安装边界尺寸来看，该阀体的主法兰外径控制在常规小通径阀的安装尺寸范围内，能够直接替换同通径的常规两通法兰阀，无需对原有管路的法兰安装位置做改动；侧接凸台的外伸长度经过优化，在保证侧接端口有足够连接螺纹长度的前提下，尽可能缩小凸台的外伸尺寸，避免在紧凑安装空间内与周边管路、

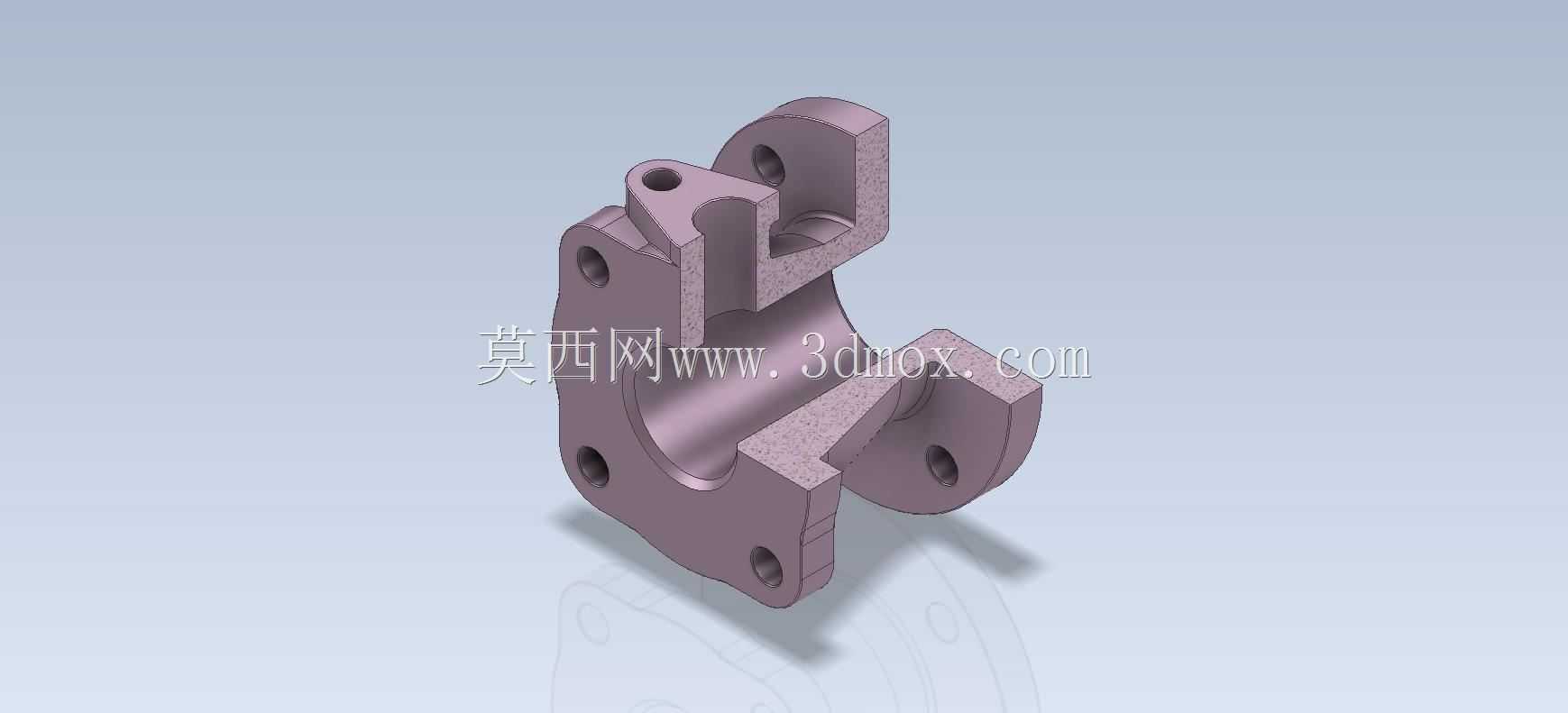

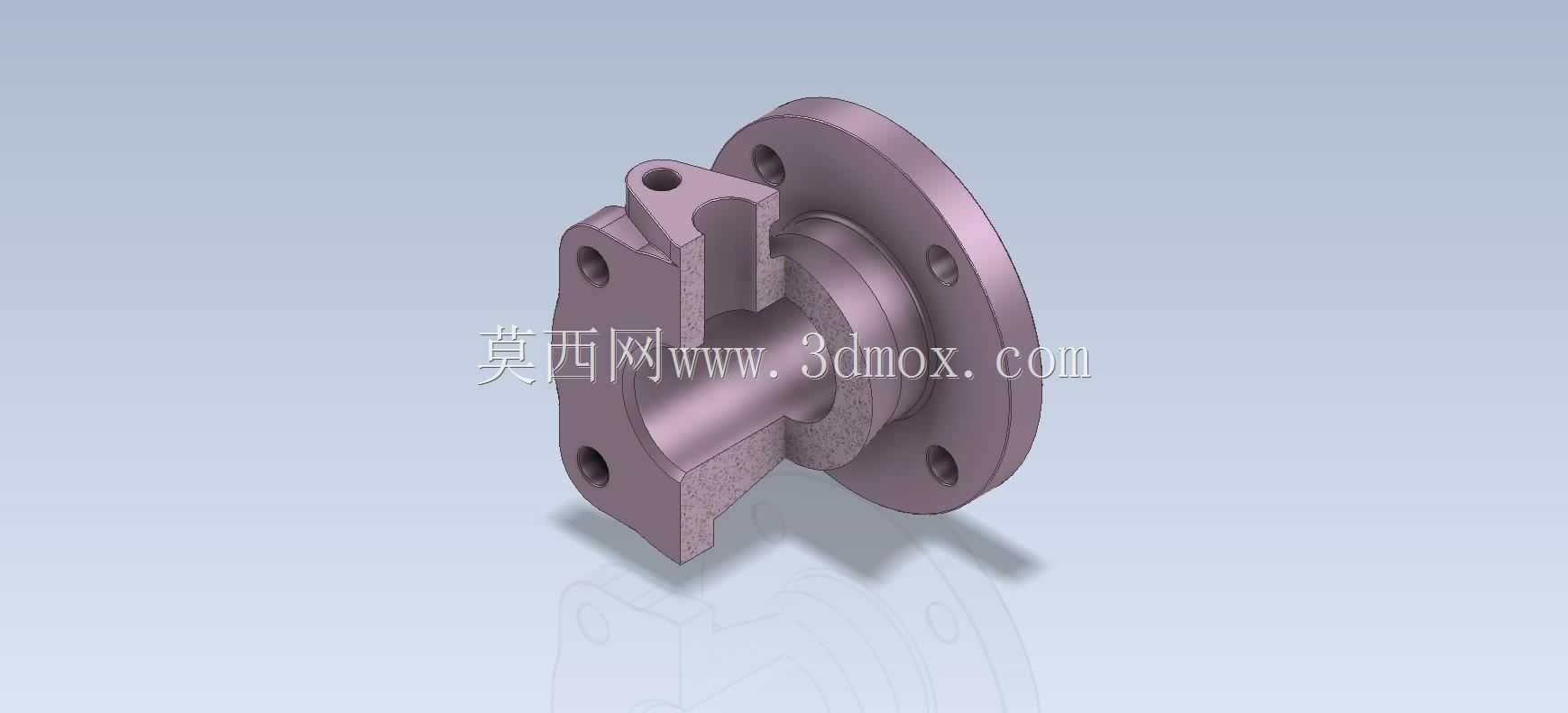

　　设备结构发生干涉。内部流道设计采用等径圆滑过渡结构，所有流道转接位置均做圆弧过渡处理，避免直角转折造成的介质流阻增大，减少介质在阀体内的压力损失，同时也能避免介质中的杂质在流道死角位置沉积，长期运行后造成流道堵塞。对于三维建模初学者而言，该阀体是非常合适的基础练习案例，建模过程中可以依次练习拉伸凸台、切除、阵列、圆角、倒角等基础特征命令的使用，同时能够理解机械零件设计中公差配合、工艺性、安装兼容性等实际工程要素，避免建模过程中出现只看外观不考虑实际加工装配的问题。在实际选型应用时，该阀体可根据输送介质的不同选择铸铁、铸铝或者不锈钢材质，输送水、液压油等常规介质时采用铸铁材质即可满足强度与成本要求，输送腐蚀性介质或者有轻量化要求的场合可更换为铸铝或者不锈钢材质，所有安装连接尺寸保持一致，具备良好的互换性。
