多安装位折弯钣金固定支架结构

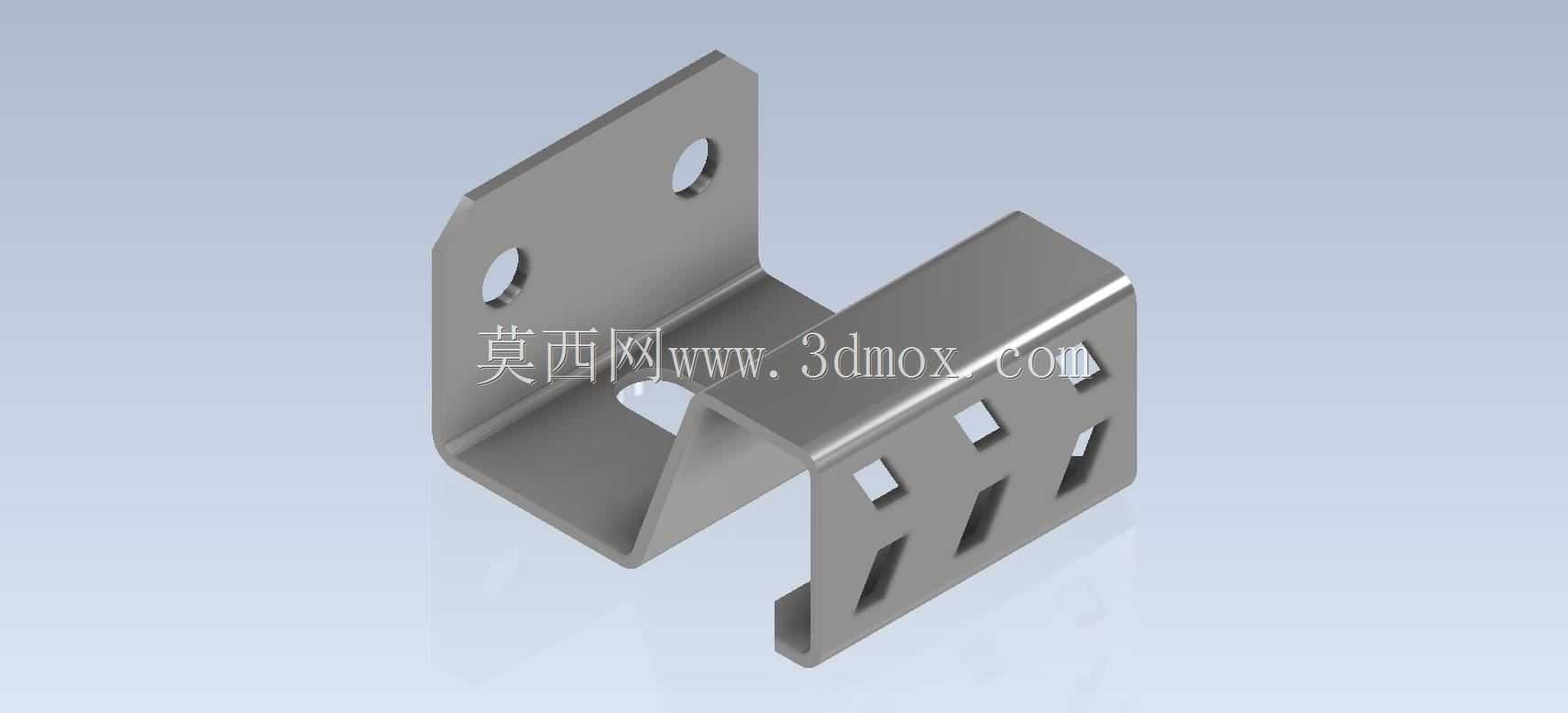

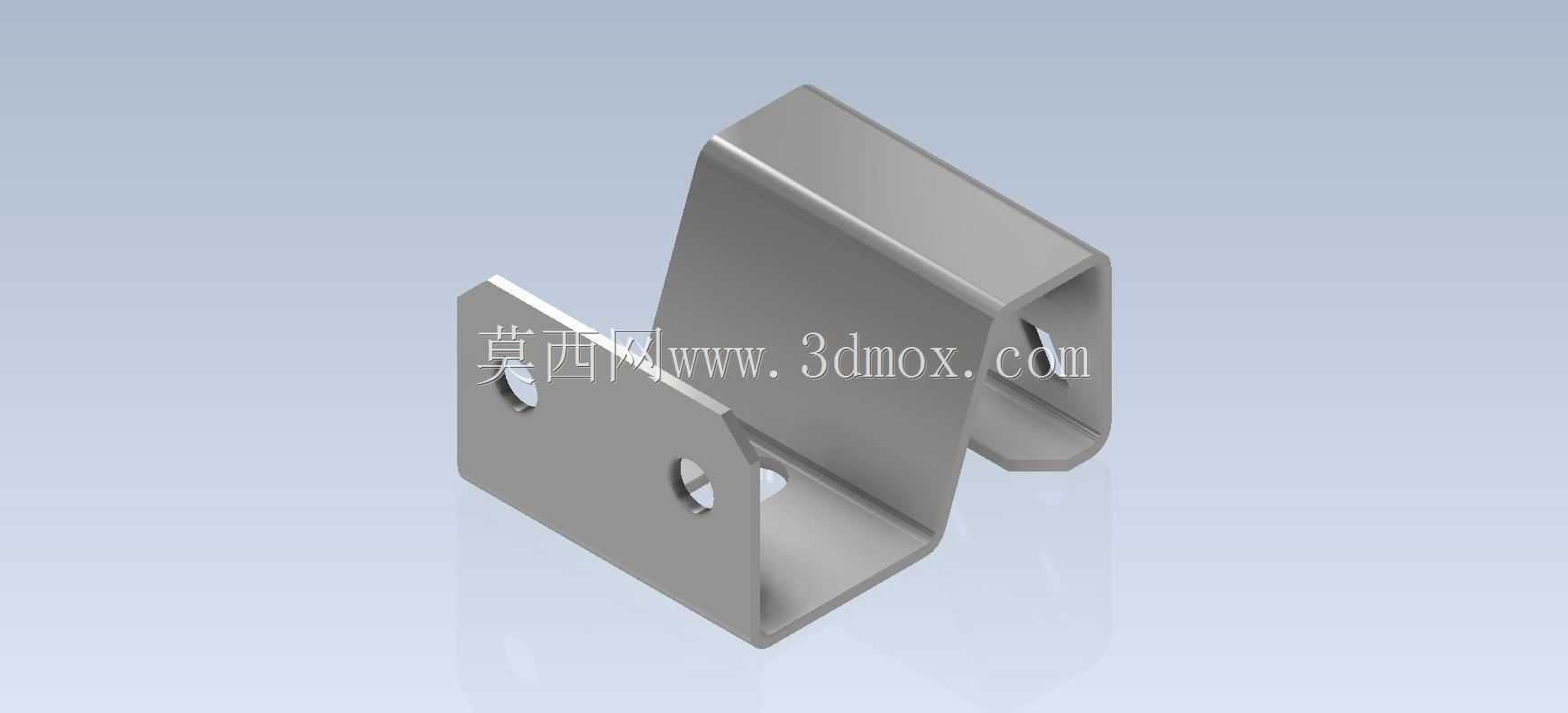

　　这类折弯钣金支架在工业装配场景里的应用覆盖度极广，小到电气柜内部的元件挂载、小型设备的侧边辅件固定，大到生产线旁的走线托架、轻型工装的定位支撑，都能见到同结构逻辑的钣金件身影。从实际使用的角度看，这类支架核心承担的是跨面连接承载作用，通过一体折弯的L型加内折加强结构，把两个垂直安装面的载荷平稳传递，不需要额外拼接焊接件，减少装配环节的累计误差。

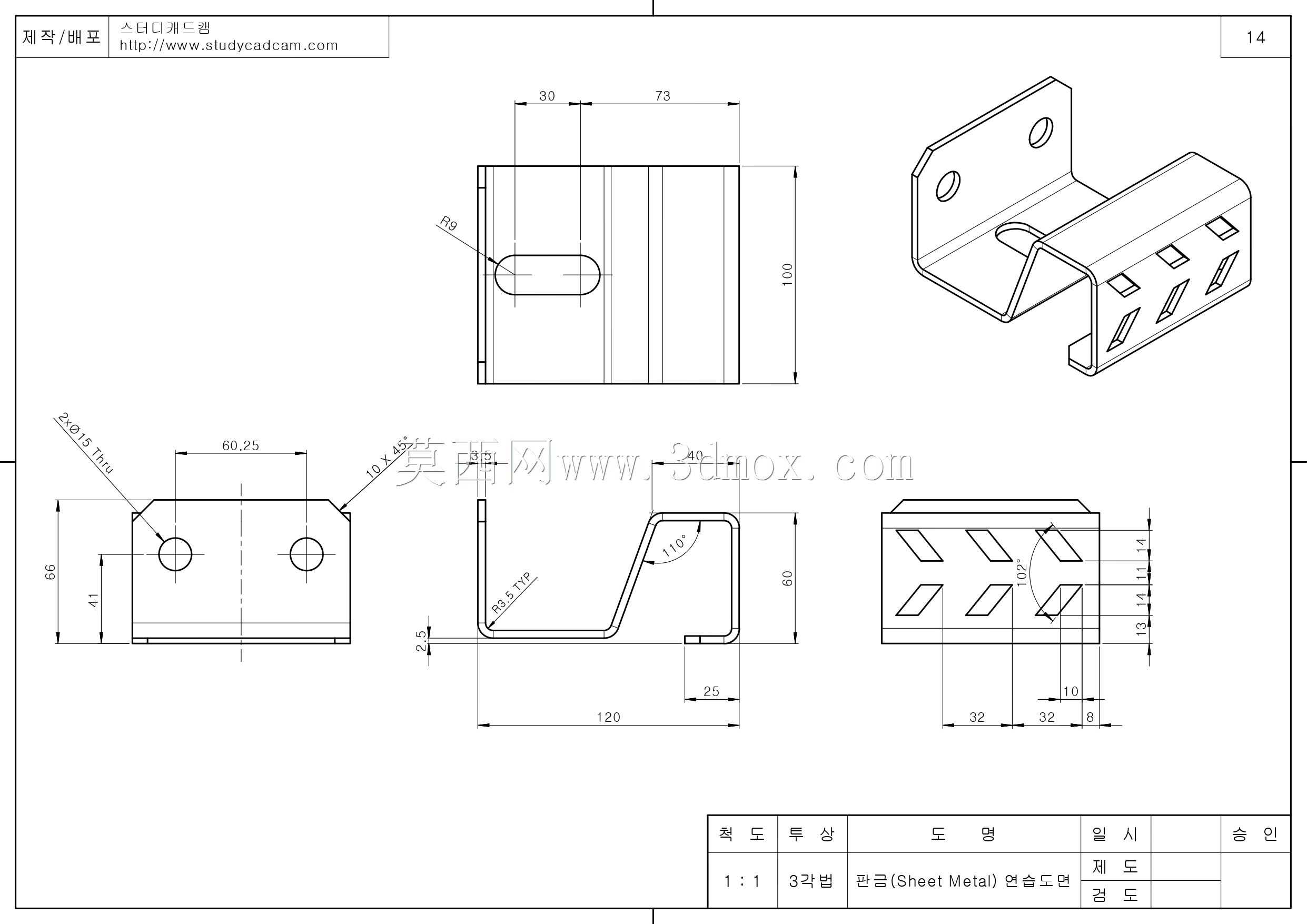

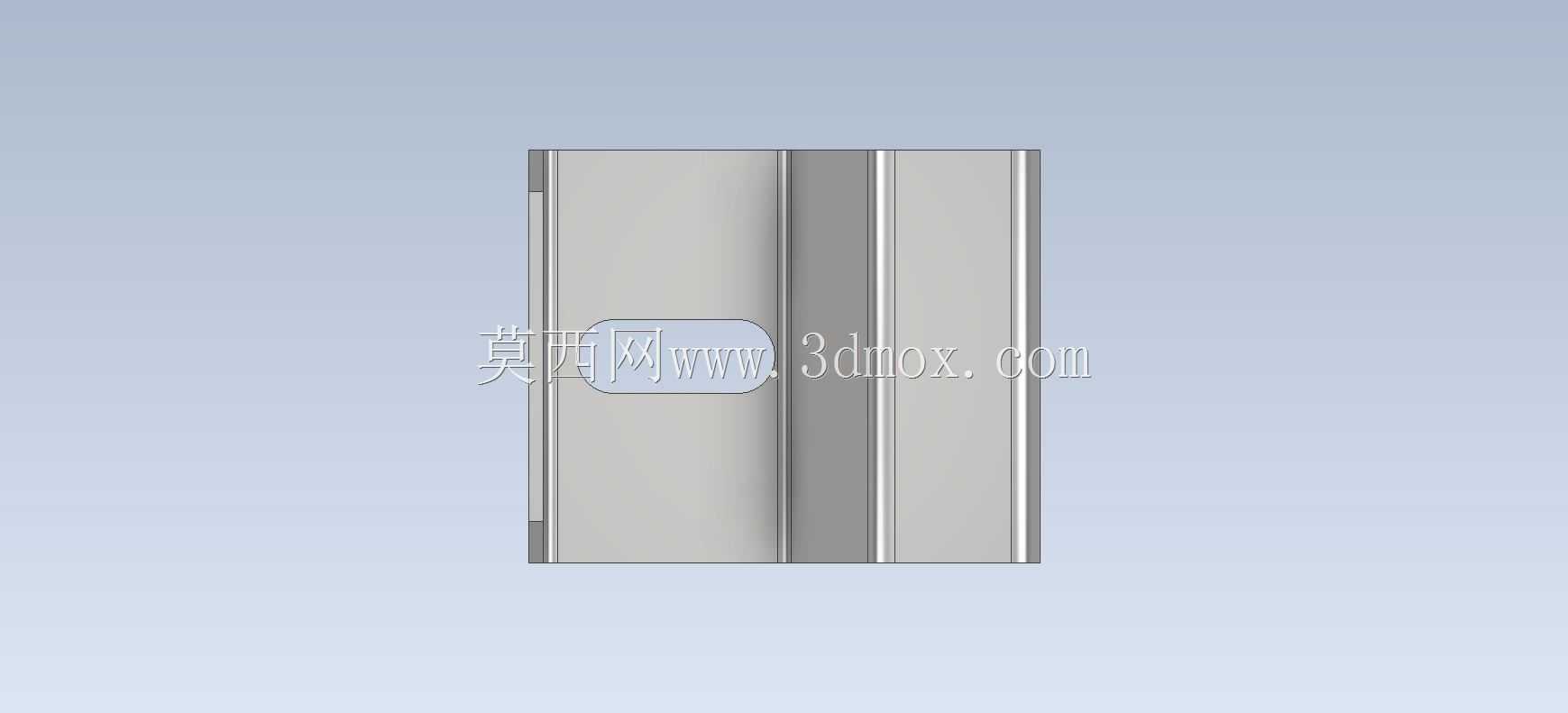

　　设计这类钣金件的时候，首先要敲定的是安装边界的约束：垂直方向的立板上预留两个长圆孔，是为了适配安装时的孔位公差，现场装配时不需要严格对准基准孔，能沿着长圆方向微调安装位置，降低对安装面加工精度的要求；水平延伸的折边做了内收的加强翻边，不要小看这几毫米的翻边，当支架挂载重量达到额定负载时，翻边能把折角处的应力分散掉，避免长期负载下折弯处出现应力开裂，尤其是在有持续振动的设备上，这个结构能把支架的抗疲劳寿命提升至少三成。

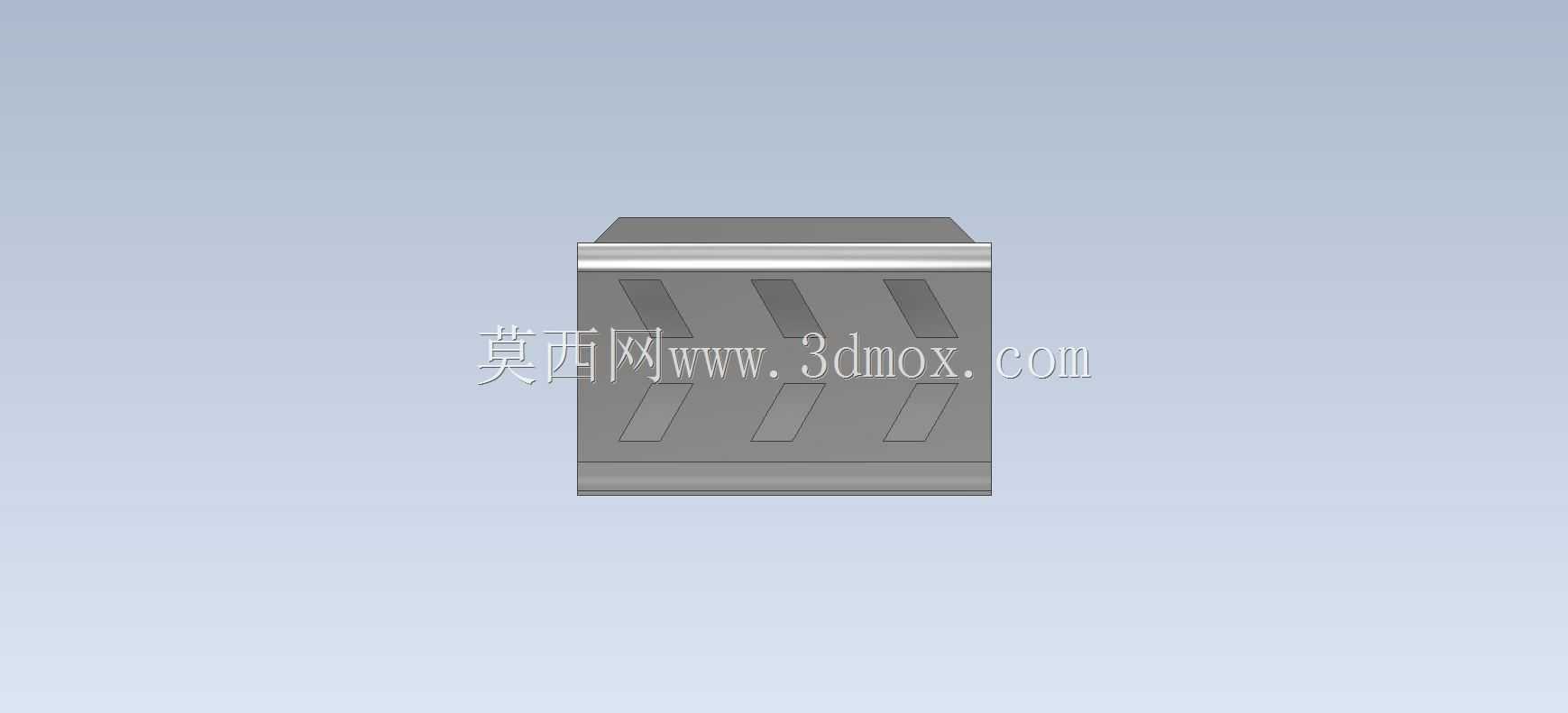

　　再看侧面的排布的多组矩形槽孔，这些槽孔不是随意开设的：一方面是做走线让位，设备上的传感器线束、小型气管可以直接从槽孔穿出规整排布，不需要额外在支架上加装走线座；另一方面这些槽孔也可以作为扩展安装位，配合扎带或者小型卡扣就能固定轻质的辅件，不需要二次钻孔破坏支架的防腐层。中间位置的方形让位孔，是为了避让安装面突出的螺栓头或者定位销，避免支架安装时出现贴合不严的问题，很多新手设计钣金支架时容易忽略让位结构，现场安装时才发现支架和安装面的凸台干涉，只能临时打磨，既破坏镀层又影响装配效率。

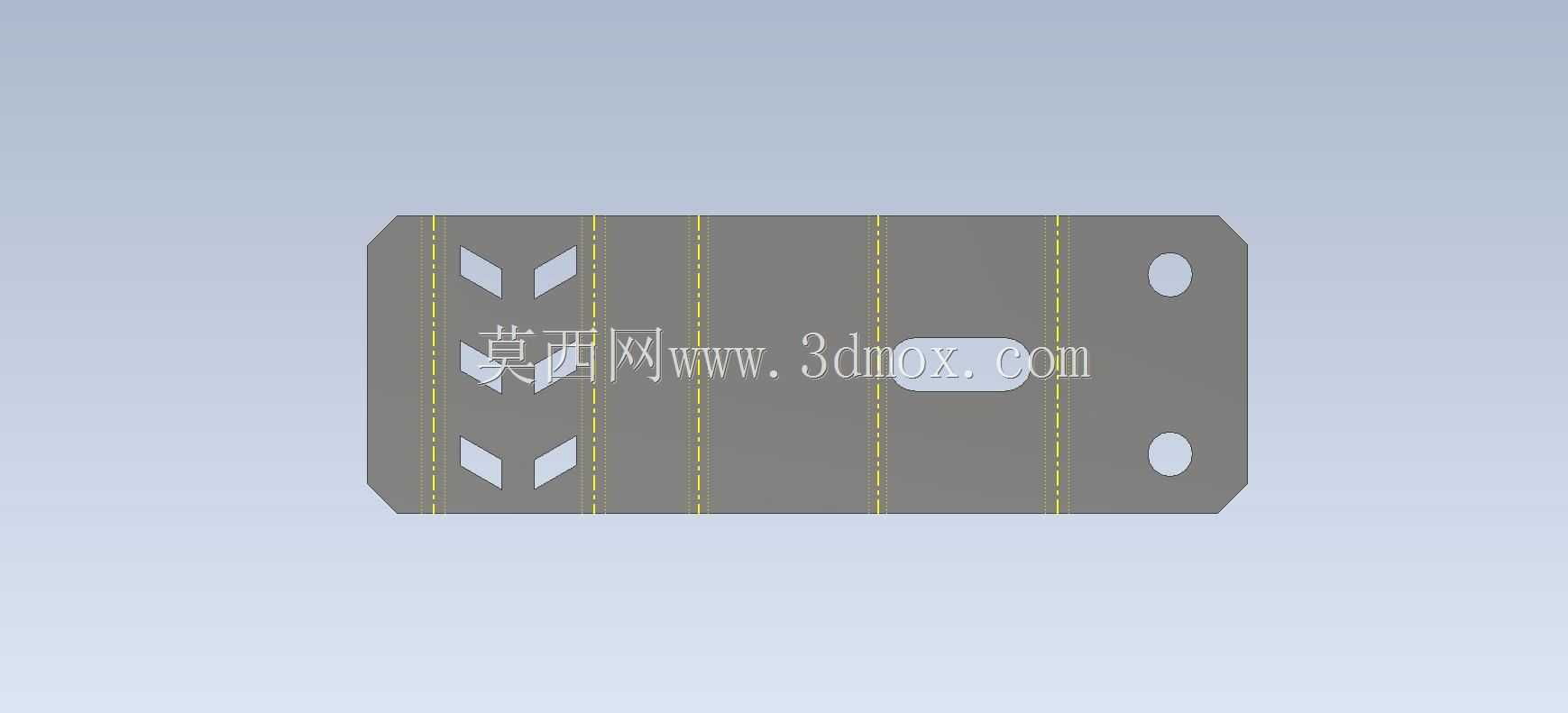

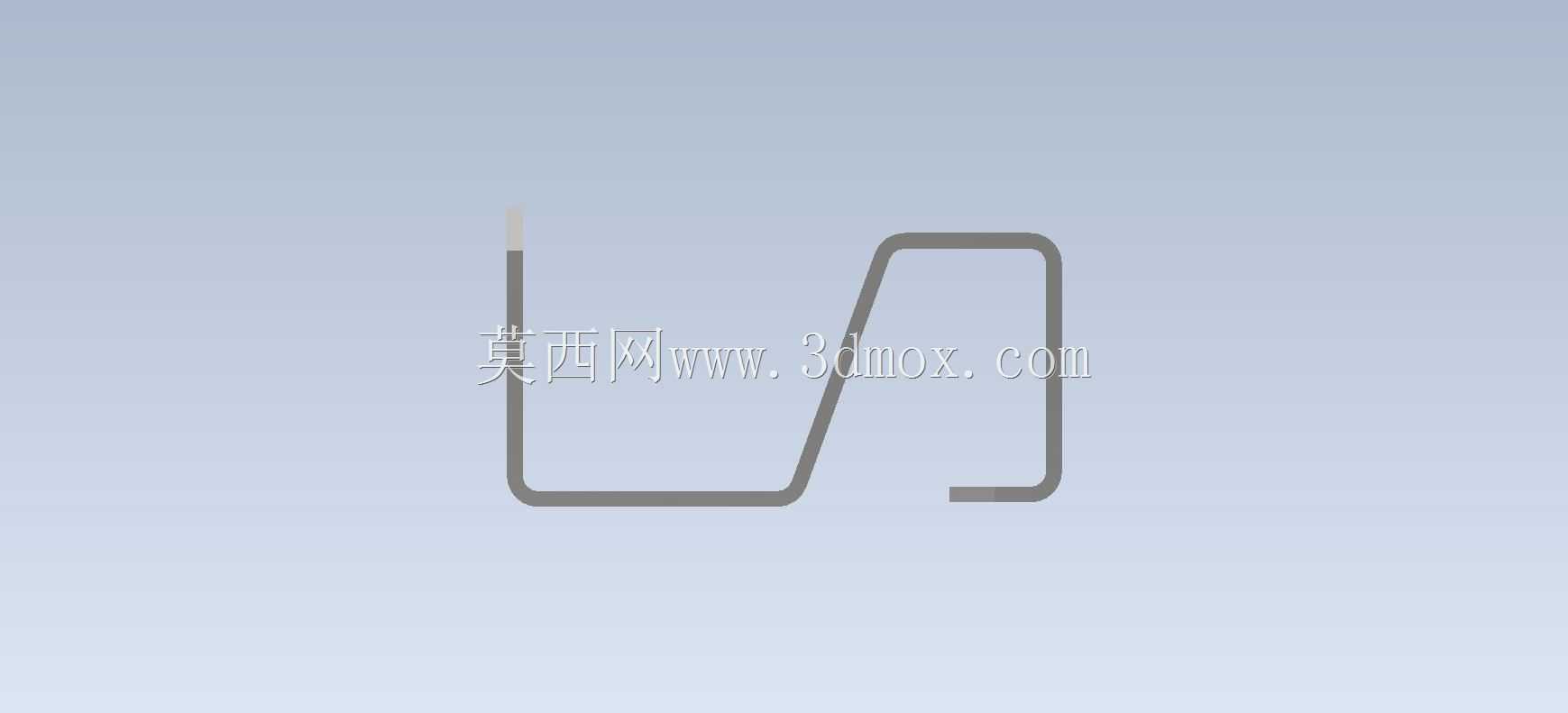

　　从折弯工艺的角度考量，这个支架的所有折弯内角都做了等半径处理，和板材厚度匹配，折弯时不会出现板材拉裂的问题，所有开孔的位置都离折弯线预留了足够的距离，避免折弯时孔位被拉扯变形。板材选型上这类支架一般选用1.5到2毫米厚度的冷轧钢板，表面做喷塑或者镀锌处理，兼顾结构强度和防腐能力，整体重量控制在百克级别，单人就能完成安装，不需要额外的吊装辅助。

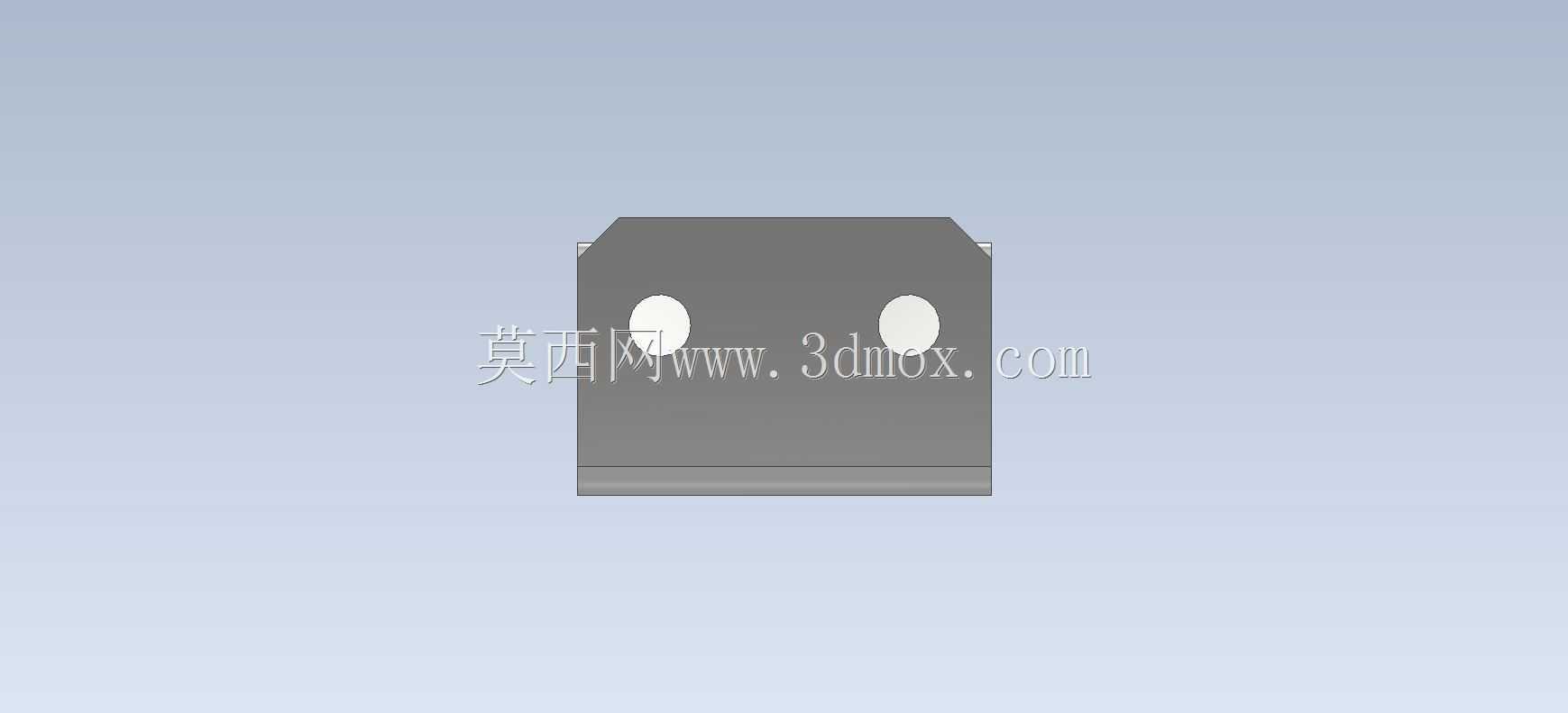

　　实际选型使用时要注意安装边界：立板的两个安装孔中心距要和安装面的预埋孔位匹配，水平折边的伸出长度要满足挂载件的安装空间需求，侧面槽孔的位置要对应走线的走向，避免线束弯折角度过大。如果是用在户外场景，还要确认表面处理的盐雾测试等级，普通镀锌层适合室内干燥环境，户外使用需要换用喷塑或者热镀锌处理的版本。另外这类一体折弯的钣金支架，相比焊接拼接的支架，没有焊缝锈蚀的隐患，批量生产时的一致性更好，成本也能控制在更低的区间，适合大批量的设备装配使用。

　　在做结构校核的时候，重点要验算折弯处的静载强度，以及长圆孔安装时的螺栓剪切强度，当挂载重量超过5公斤时，建议在水平折边的下方增加三角加强筋，或者加大折弯翻边的高度，避免负载下折边出现下弯变形。现场安装时，螺栓不要一次性锁死，先调整好支架的水平和垂直位置，确认挂载件的安装位对齐后再交叉锁紧螺栓，避免支架出现安装应力。
