钣金安装固定支架结构设计

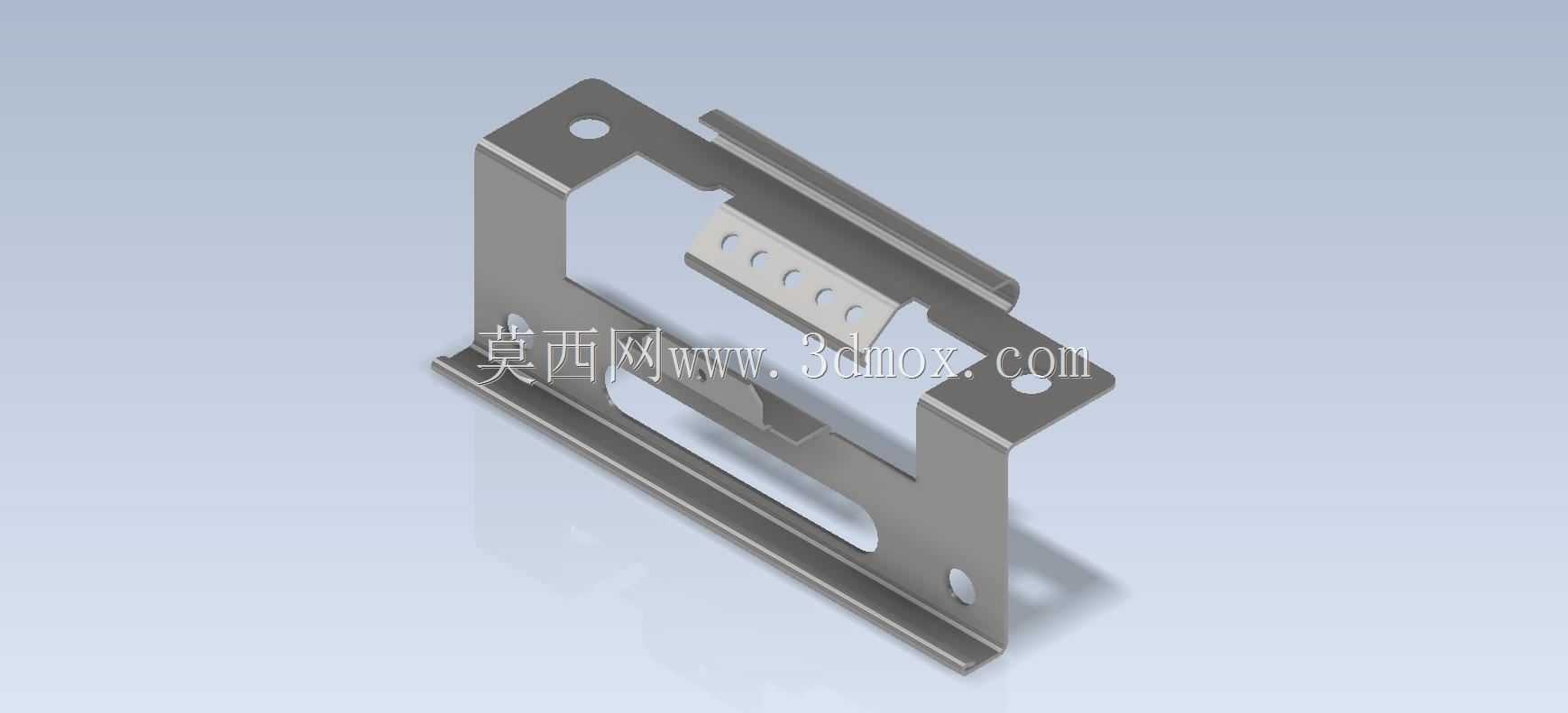

　　这类钣金支架在工业现场的应用场景覆盖极广，小到电气柜内部的元件安装、小型设备的内部构件承托，大到自动化产线旁的辅助定位、小型工装的承载基座，都能看到同结构类型钣金件的身影。它的核心用途是为需要固定的小型功能件提供稳定的安装基准，同时通过自身的弯折结构抵消部分装配公差，降低配套构件的加工精度要求，减少现场装配的调整工作量。从功能特性来看，这个支架采用一体化钣金弯折成型，没有额外的焊接拼接部位，整体结构的一致性更好，批量生产时的尺寸偏差更容易控制，长期受载下也不会出现焊缝开裂的隐患。支架两侧的立板上预留了多个安装孔位，既可以通过螺栓将支架整体固定在设备基座或安装面上，也能适配不同安装位置的孔位偏差，现场装配时不需要额外重新打孔，

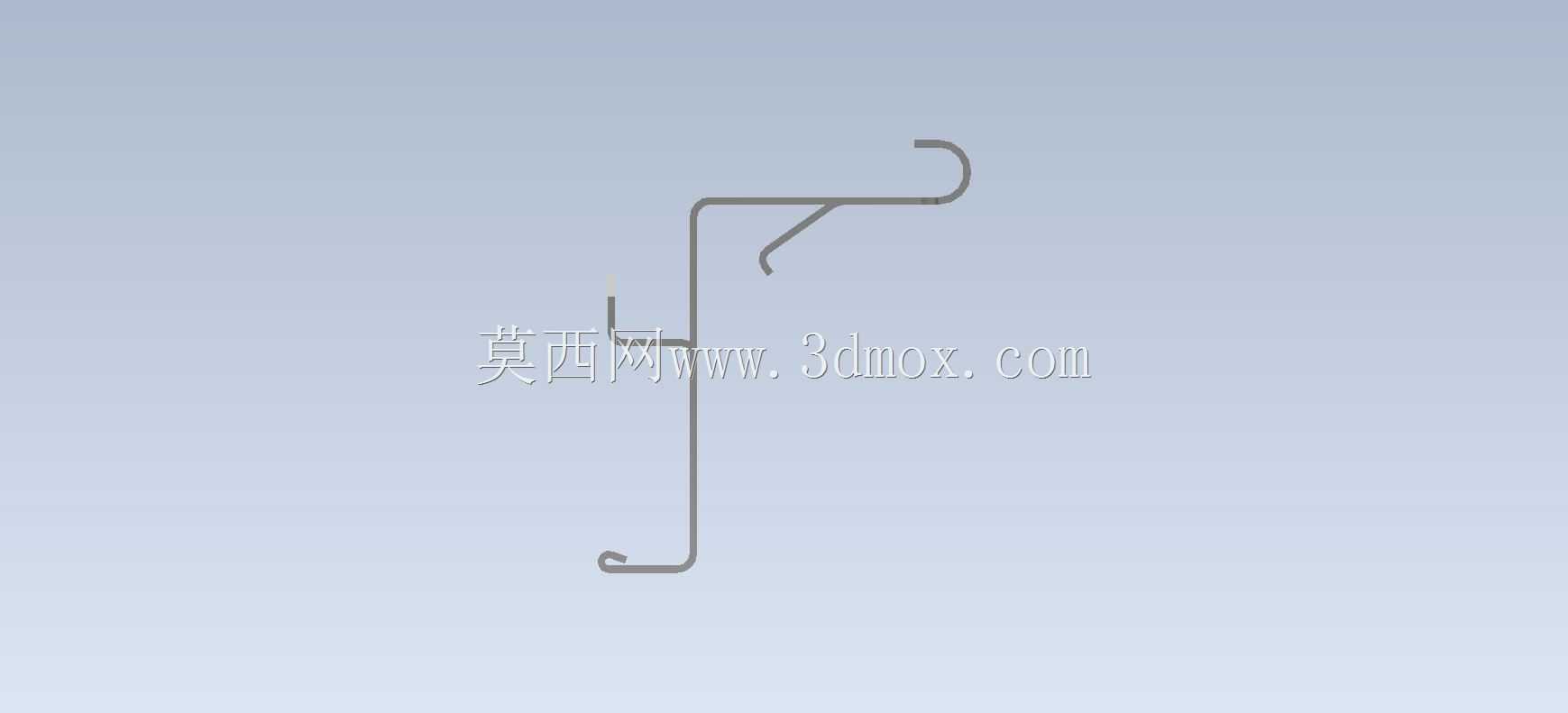

　　能有效缩短装配周期。中间的承托部位做了镂空处理，一方面可以减轻支架自身的重量，降低整体设备的负重，另一方面也能为安装在支架上的构件提供走线空间，或是满足散热需求，避免构件工作时产生的热量积存在支架内部影响使用寿命。在设计思路上，这个支架完全遵循钣金加工的工艺特性，所有弯折部位都预留了合理的折弯半径，避免弯折时出现板材开裂的问题，所有孔位都距离折弯边有足够的安全距离，不会因为折弯变形导致孔位尺寸超差。支架的承托面做了向内的翻边处理，既提升了承托部位的结构强度，避免承托重物时出现板面变形，也能消除板材剪切后的锐边，防止装配人员操作时被划伤。从安装边界来看，这个支架的整体外轮廓尺寸适配小型构件的安装需求，

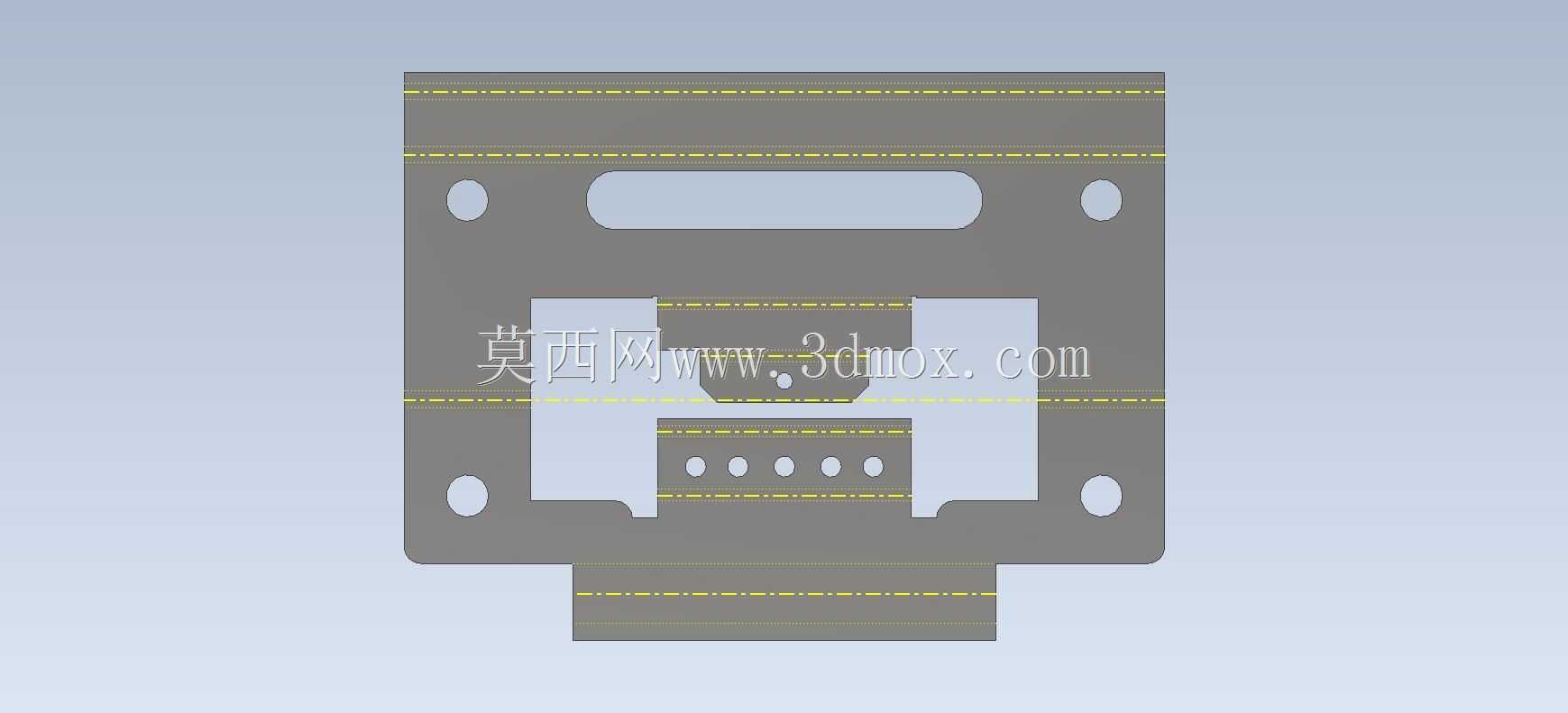

　　两侧安装孔的孔距符合常规小型设备的安装孔位标准，不需要对现有设备的安装面做额外改造就能直接装配。支架的整体高度经过合理设计，既能够为安装在其上的构件留出足够的下部空间，避免构件与安装面直接接触出现磨损，也不会因为高度过高导致整体重心上移，影响安装后的稳定性。在实际建模过程中，这类钣金件需要重点关注折弯扣除值的设置，确保展开后的板材下料尺寸准确，避免折弯后出现孔位错位、整体尺寸超差的问题。同时支架上的长圆孔设计，能够补偿一定范围内的安装位置偏差，即使现场安装面的孔位存在少量加工误差，也能顺利完成装配，不需要对支架或安装面进行二次加工。这类钣金支架虽然结构简单，但在设备中起到的作用十分关键，

　　它的结构强度直接决定了上部安装构件的运行稳定性，如果支架刚度不足，设备运行过程中产生的振动会导致支架出现变形，轻则造成上部构件位置偏移，影响设备的运行精度，重则会导致构件脱落，引发设备故障。因此在设计时除了考虑加工工艺性，还要根据上部承载构件的重量，选择合适厚度的板材，通过合理的弯折结构提升整体刚度，在控制成本的前提下满足承载需求。另外支架表面没有多余的凸起结构，整体外形规整，既方便存储运输，也不会在装配时与周边其他构件产生干涉，能够很好地适配紧凑的设备内部安装空间。
