带安装底座的开槽式机械连接支座

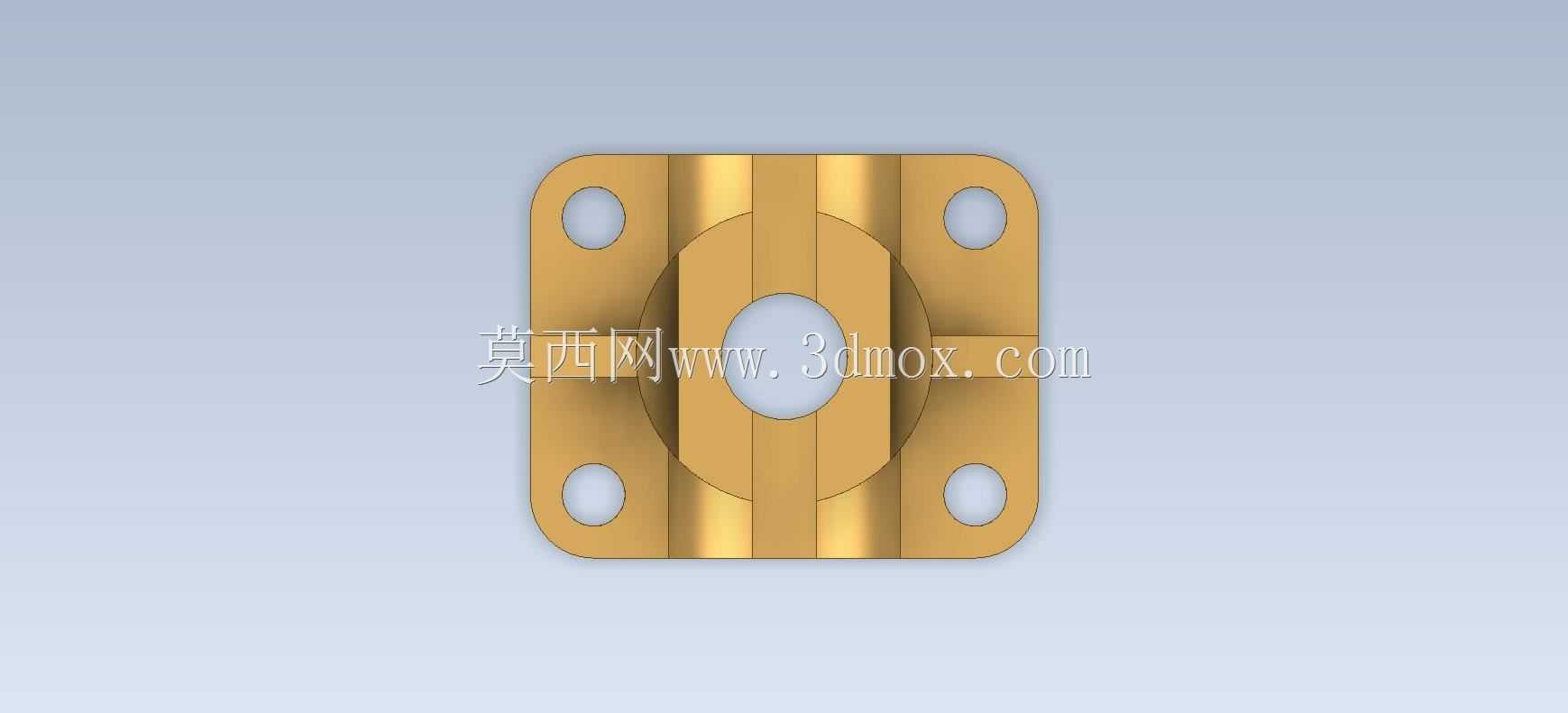

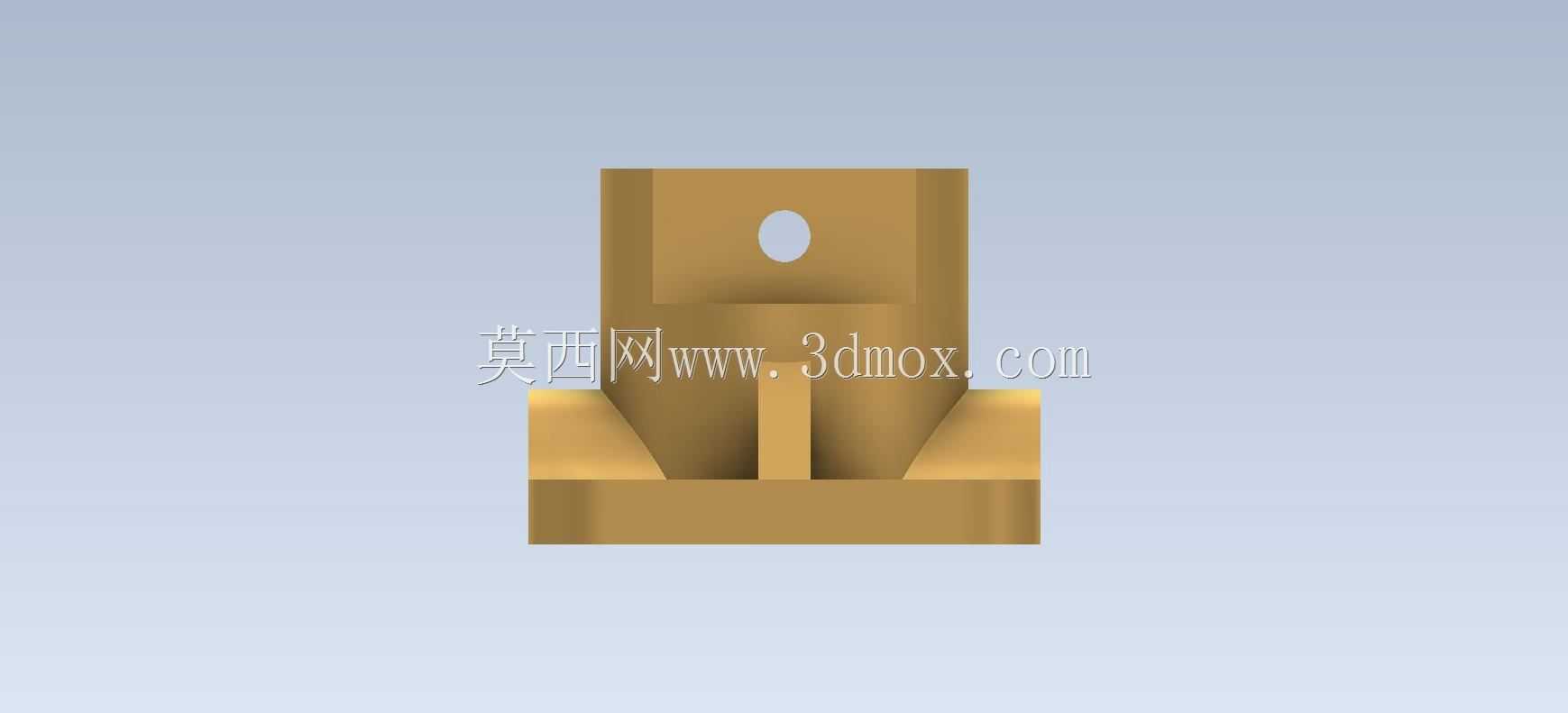

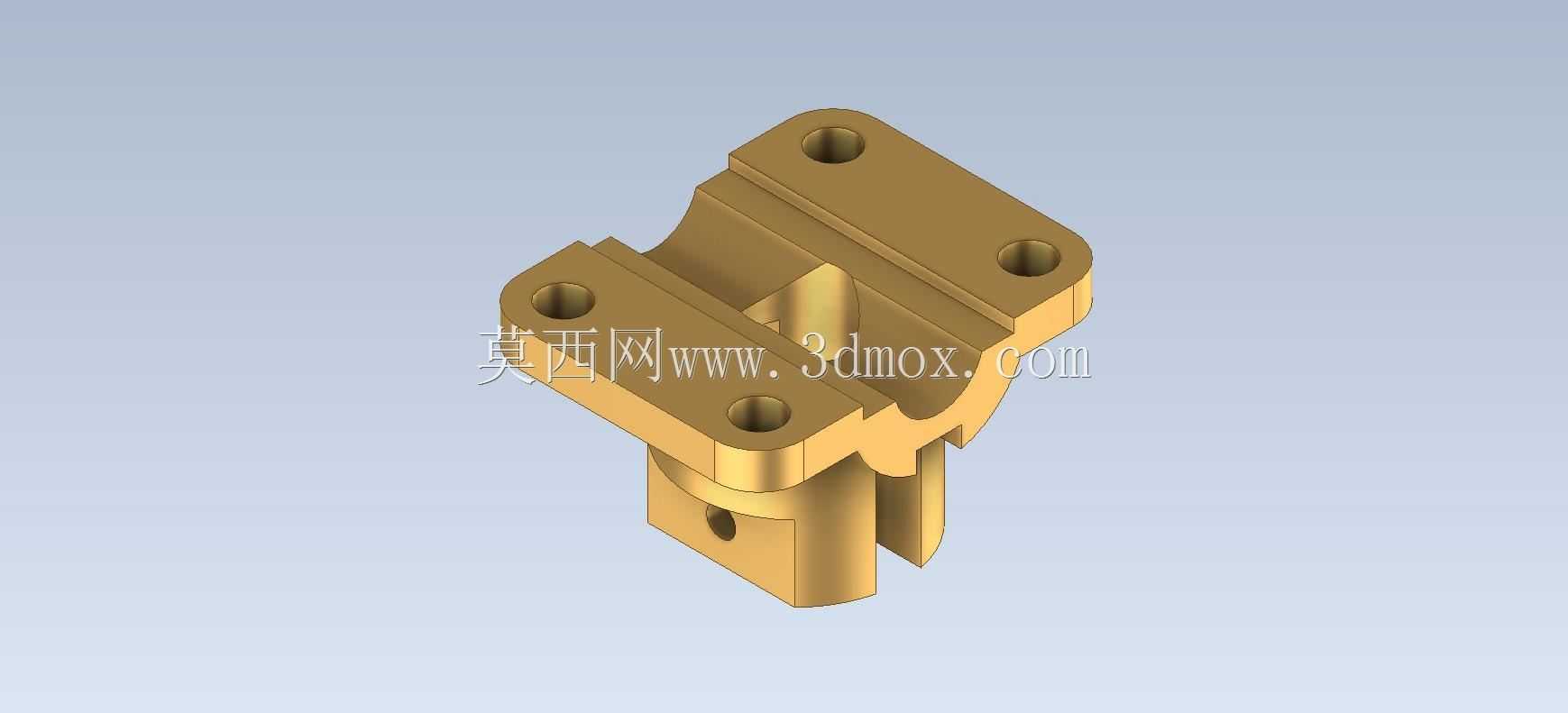

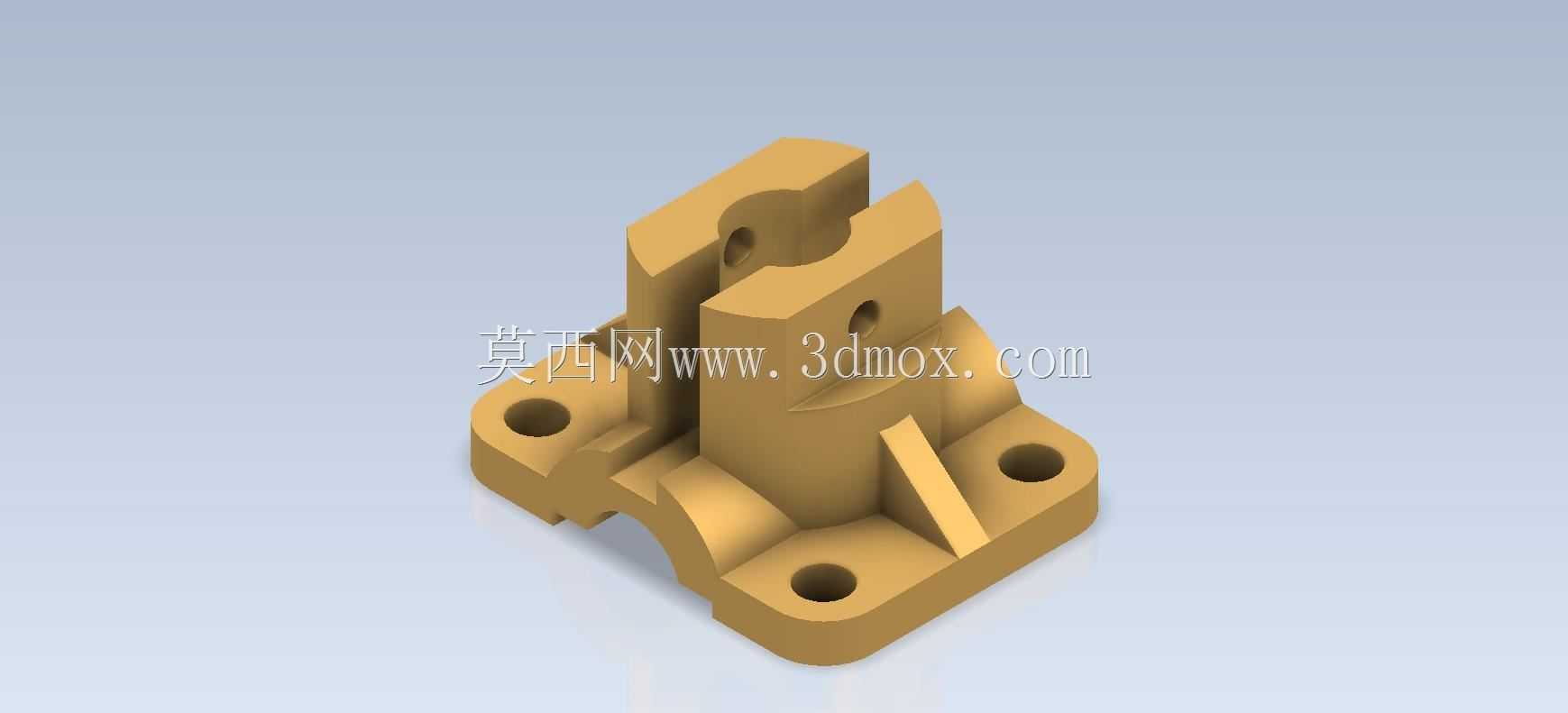

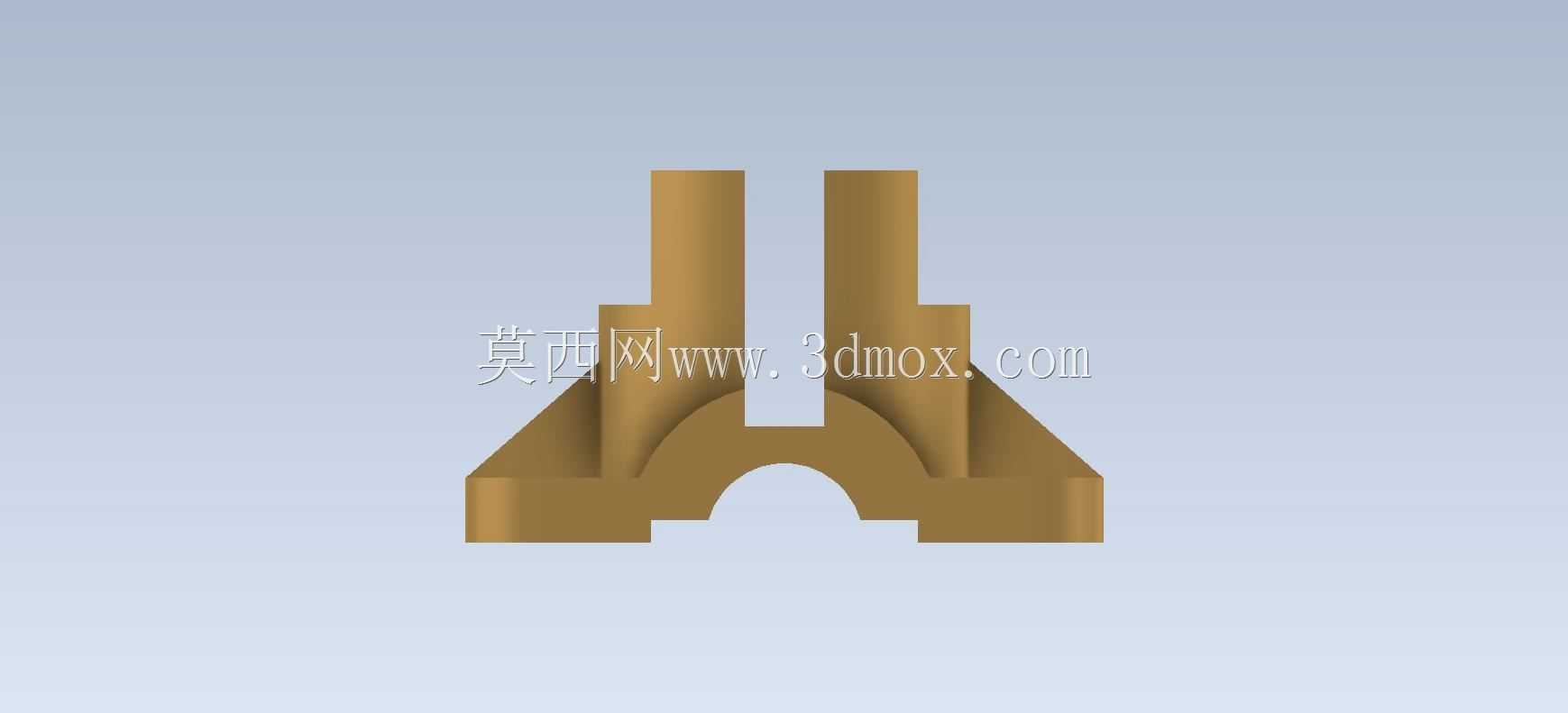

　　这类带安装底座的开槽式连接支座，在轻工自动化生产线、小型工装夹具台架、非标检测设备的机架搭建场景中应用十分广泛，主要承担相邻功能组件的定位支撑、载荷传递与相对位置固定作用，区别于常规一体式焊接支座，这种分体式机加工支座的后期维护更换成本更低，适配性也更强。从实际功能特性来看，支座底部的方形法兰底座上均匀分布了四个沉头安装孔，安装时可以通过内六角螺栓直接固定在型材台面或者设备安装基板上，沉孔结构能够保证螺栓头完全埋入底座平面，不会出现凸起干涉相邻组件安装的问题；底座上方的主体立座部分开设了对称的U型开槽，槽内预留了销轴穿装孔位，能够适配不同直径的铰接销轴，实现与摆臂、连杆类活动组件的铰接连接，立座侧面额外增设的三角形加强筋，

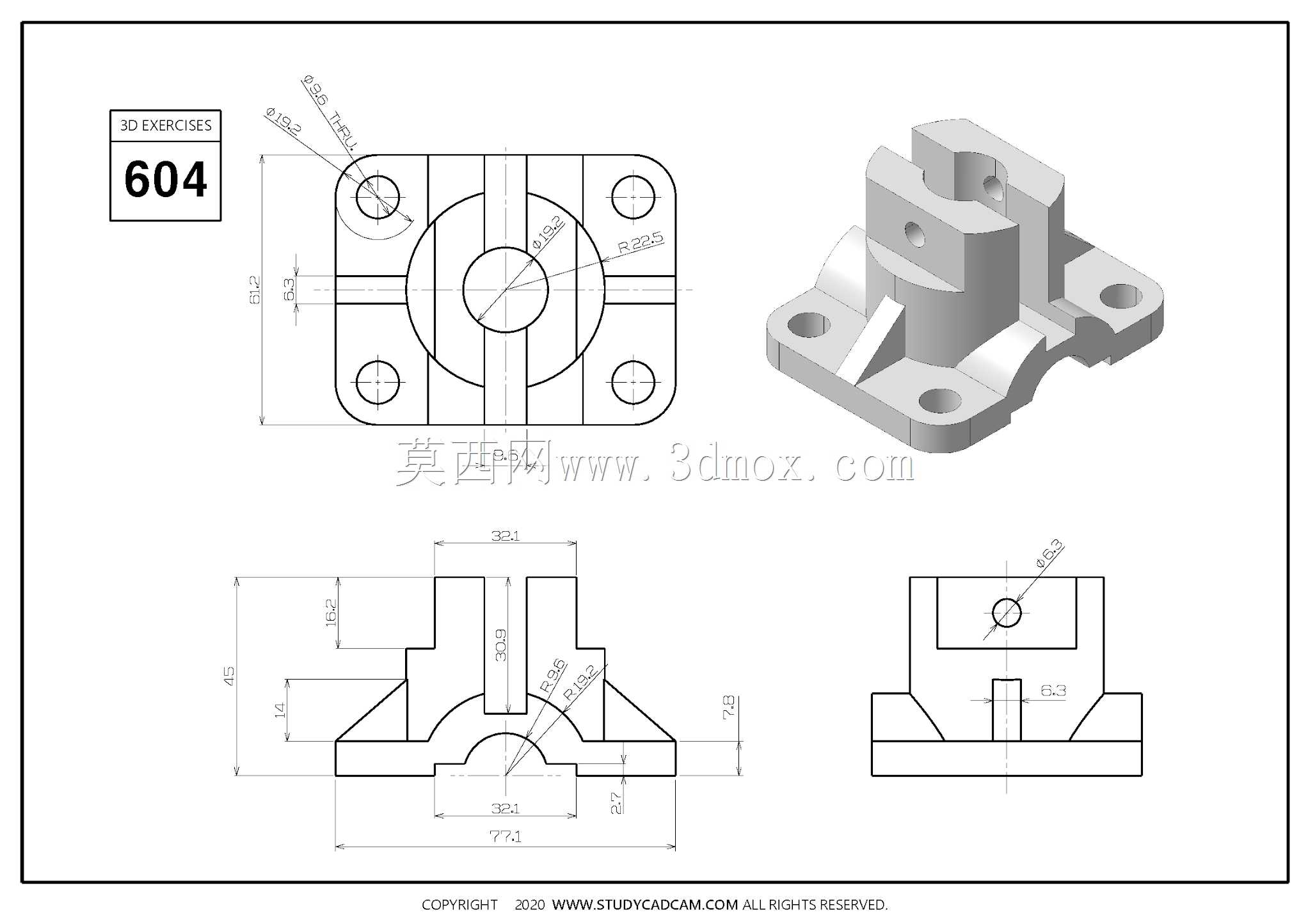

　　能够有效抵消摆臂往复运动时产生的侧向弯矩，避免立座根部出现应力集中断裂的问题。在设计思路层面，建模时首先要确定底座的安装基准面，以底座下表面作为全零件的设计基准，先绘制方形底座的二维轮廓，预留四个安装孔的位置，注意安装孔的中心距要匹配常用工业铝型材的槽距标准，保证安装时不需要额外打孔适配；之后向上拉伸生成主体立座结构，对称开槽的位置要严格居中，保证铰接后两侧受力均匀，避免出现偏载磨损的问题，侧面加强筋的厚度要根据实际承载的载荷大小调整，常规轻载场景下筋厚取底座厚度的0.8倍即可，既能够保证结构强度，也不会造成材料浪费。从外形尺寸与安装边界来看，这类支座的整体高度通常控制在80-120mm区间，底座边长控制在60-90mm，

　　能够适配多数小型自动化设备的安装空间，安装时需要注意底座下方的平面度公差要控制在0.05mm以内，避免安装后出现支座倾斜，导致铰接组件运动卡滞；立座上的销轴孔要保证同轴度公差在0.03mm以内，否则销轴穿装后会出现转动不畅，长期运行还会出现孔位偏磨的问题。实际应用中，这类支座常用来作为小型气动摆臂的旋转支撑座，或者工装夹具的定位夹紧支座，相比铸造一体的支座，这种机加工成型的支座表面粗糙度更容易控制，铰接位置的配合精度更高，运行过程中的异响和磨损量都更小，在小批量非标设备生产场景中，这类标准化的支座结构能够大幅缩短设计周期，减少重复建模的工作量，只需要根据实际承载需求调整对应尺寸参数，就可以直接生成适配不同场景的支座模型，

　　不需要从零开始绘制结构。建模过程中还要注意各位置的倒角处理，底座边缘、开槽位置的锐边都要做C1-C2的倒角，既能够避免安装时划伤操作人员，也能够减少应力集中点，提升零件的整体疲劳强度，销轴孔的两端要做沉孔倒角，方便销轴顺利穿装，不会出现卡滞。
