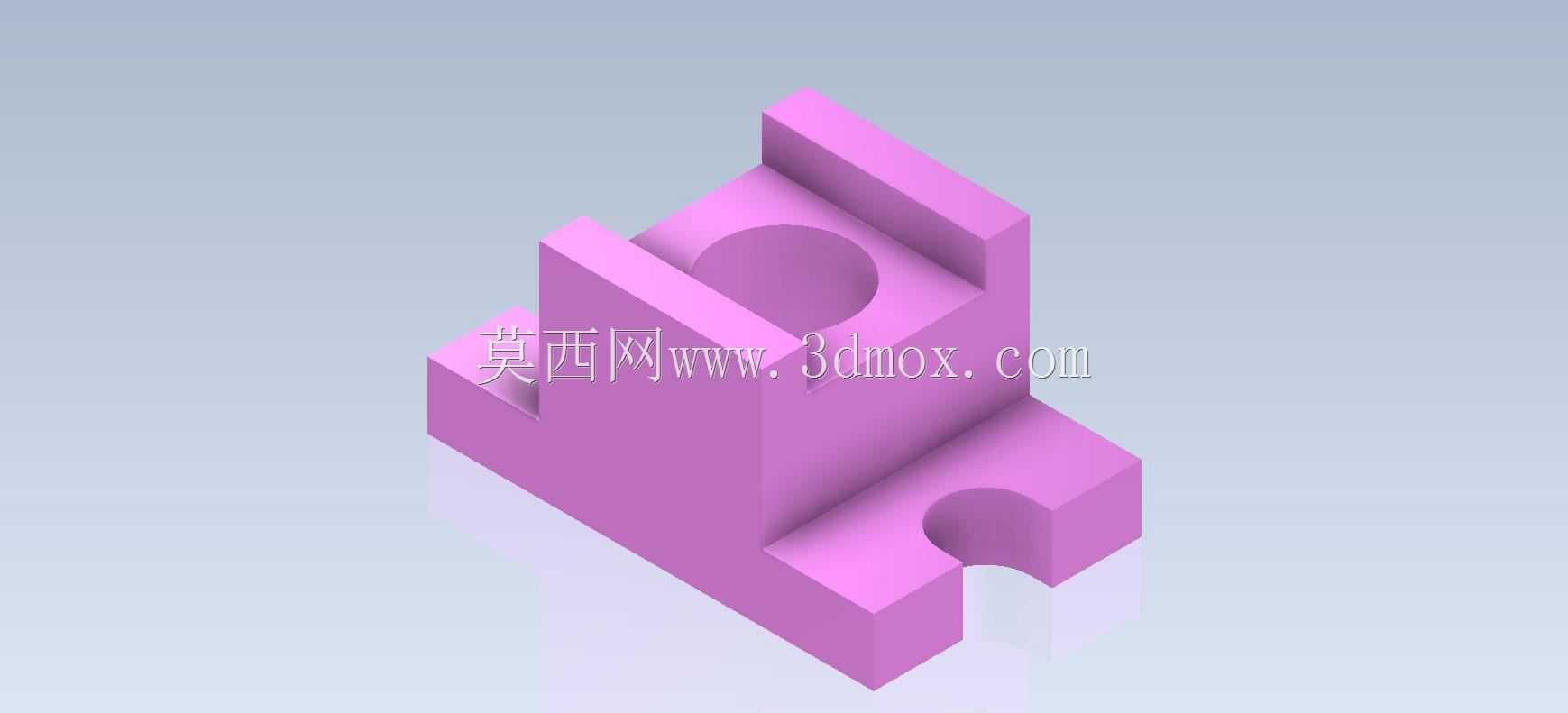

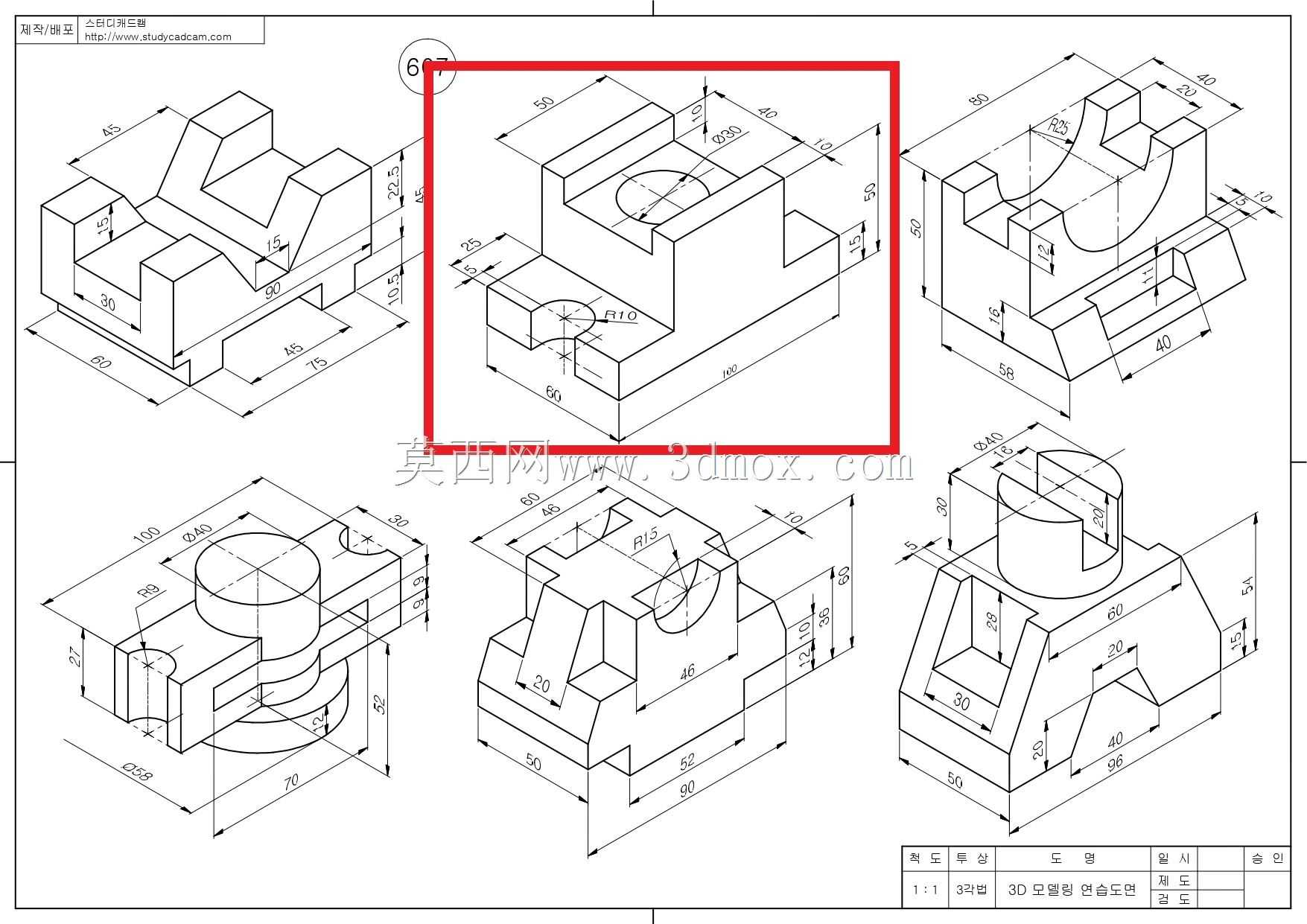

这类阶梯式带孔槽的块状基座,在小型工装夹具、检测工位定位模块、教学实训台架上的应用十分广泛,日常做非标设备设计时,经常会遇到类似的定位支撑结构需求,很多入门的结构设计练习也会选用这类构型,因为它涵盖了拉伸、切除、孔特征、圆角过渡这些最常用的建模操作,同时也能让设计者快速理解零件的安装定位逻辑。从结构本身来看,整体采用阶梯式的块体布局,底部向外延伸出两个带半圆缺口的凸耳,这部分是整个零件的安装基准面,实际使用时会通过凸耳上的缺口卡入配套的定位销,或者穿入螺栓完成固定,这种开口式的安装槽相比封闭的螺栓孔,安装调整的余量更大,不需要完全对准孔位就能快速卡装到位,在需要频繁拆装更换工位模块的场景下,拆装效率能提升不少。

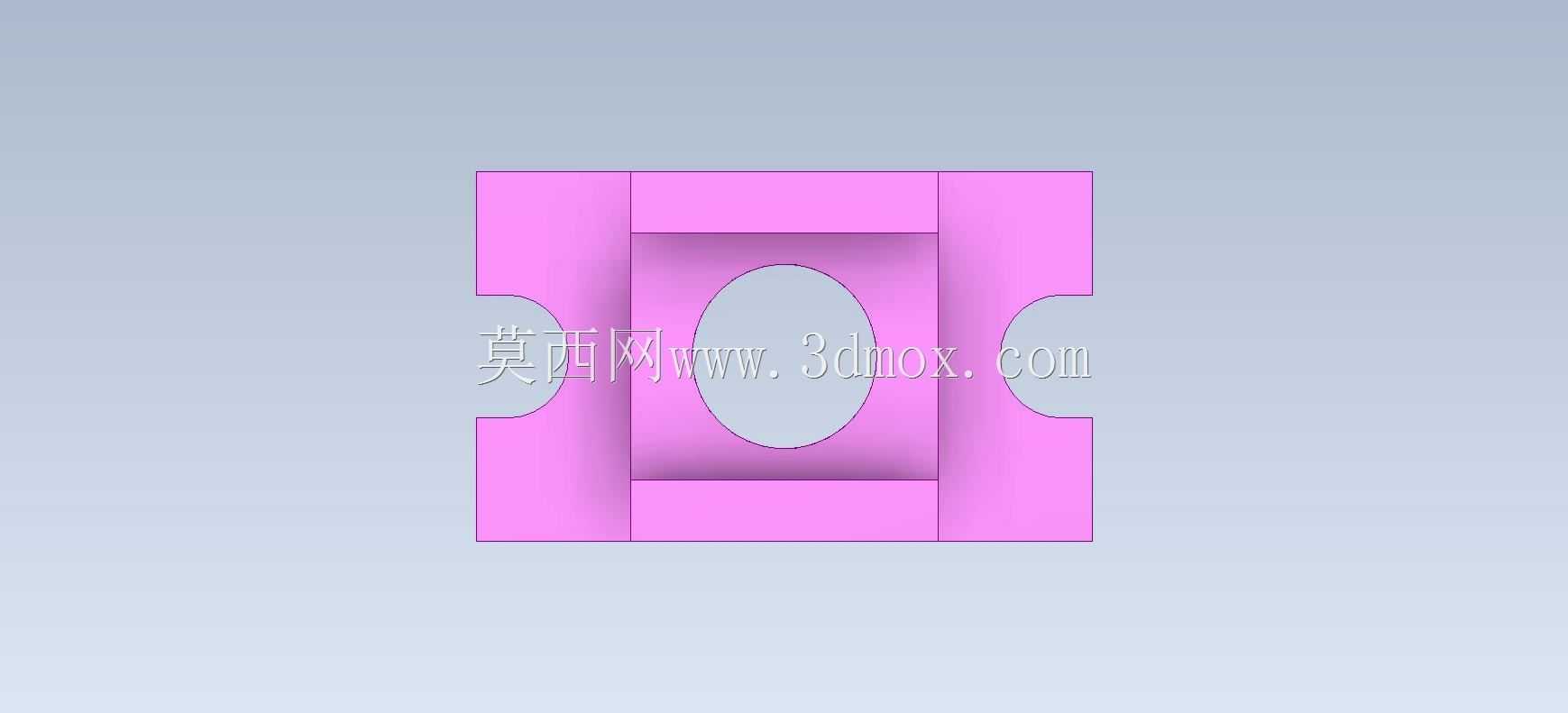

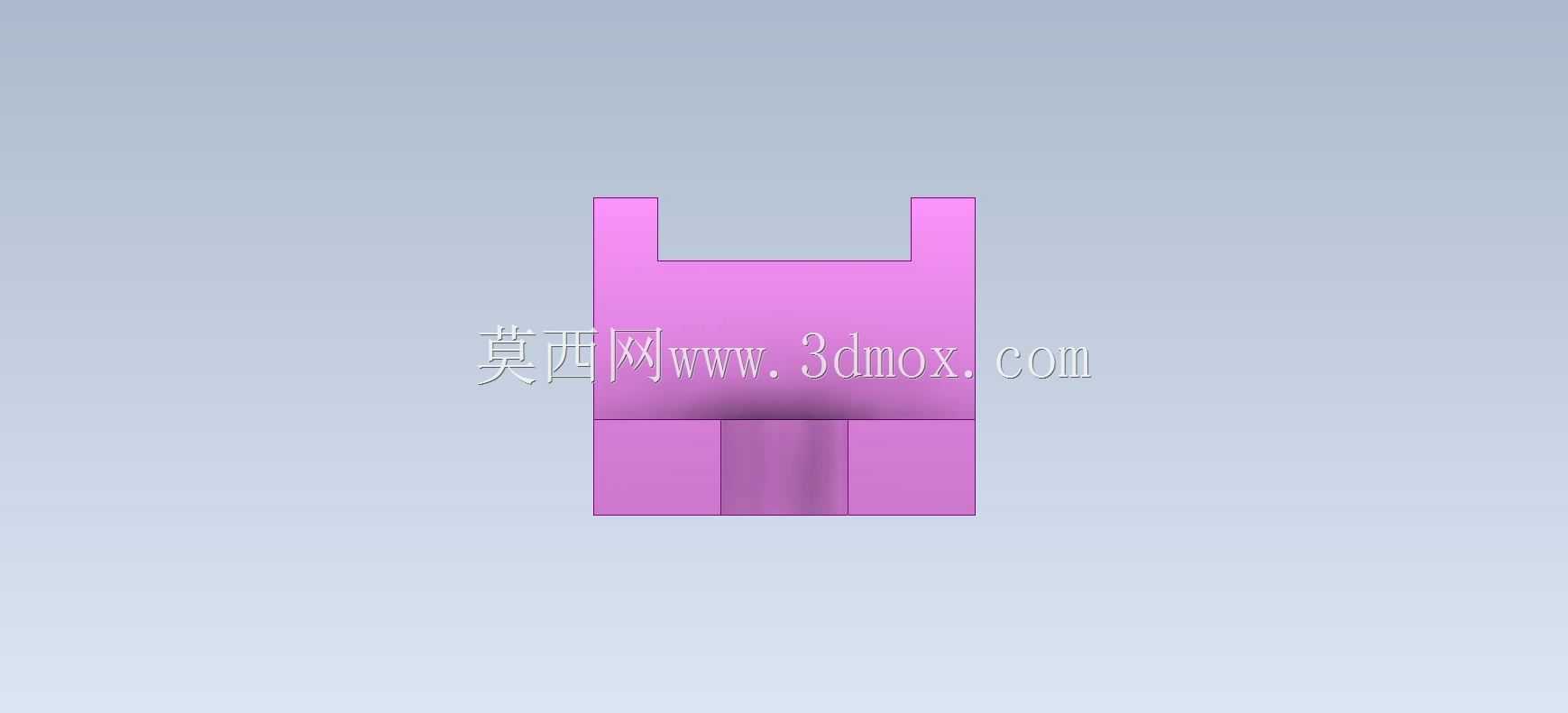

上部的立板结构做了双侧的凸缘加强,中间开设的大直径通孔,既可以作为穿线孔走设备的气路、电路管线,也可以穿入转轴作为小型铰接结构的支撑座,孔的内壁做了等直径的直孔设计,没有额外的沉台或者倒角结构,能适配多种直径的配套轴件或者管线,不需要做额外的适配加工。底部凸耳上的半圆槽,尺寸和上部的大孔形成明确的尺寸差,主要承担安装定位的作用,槽的开口方向朝向零件外侧,安装时可以从侧面滑入固定位,不需要从端部穿入螺栓,在空间紧凑的工装内部,这种设计能大幅降低安装操作的空间要求。设计这类结构的时候,首先要确定底部安装面的平面度要求,因为这是整个零件的装配基准,如果安装面平面度超差,上部的立板结构就会出现倾斜,

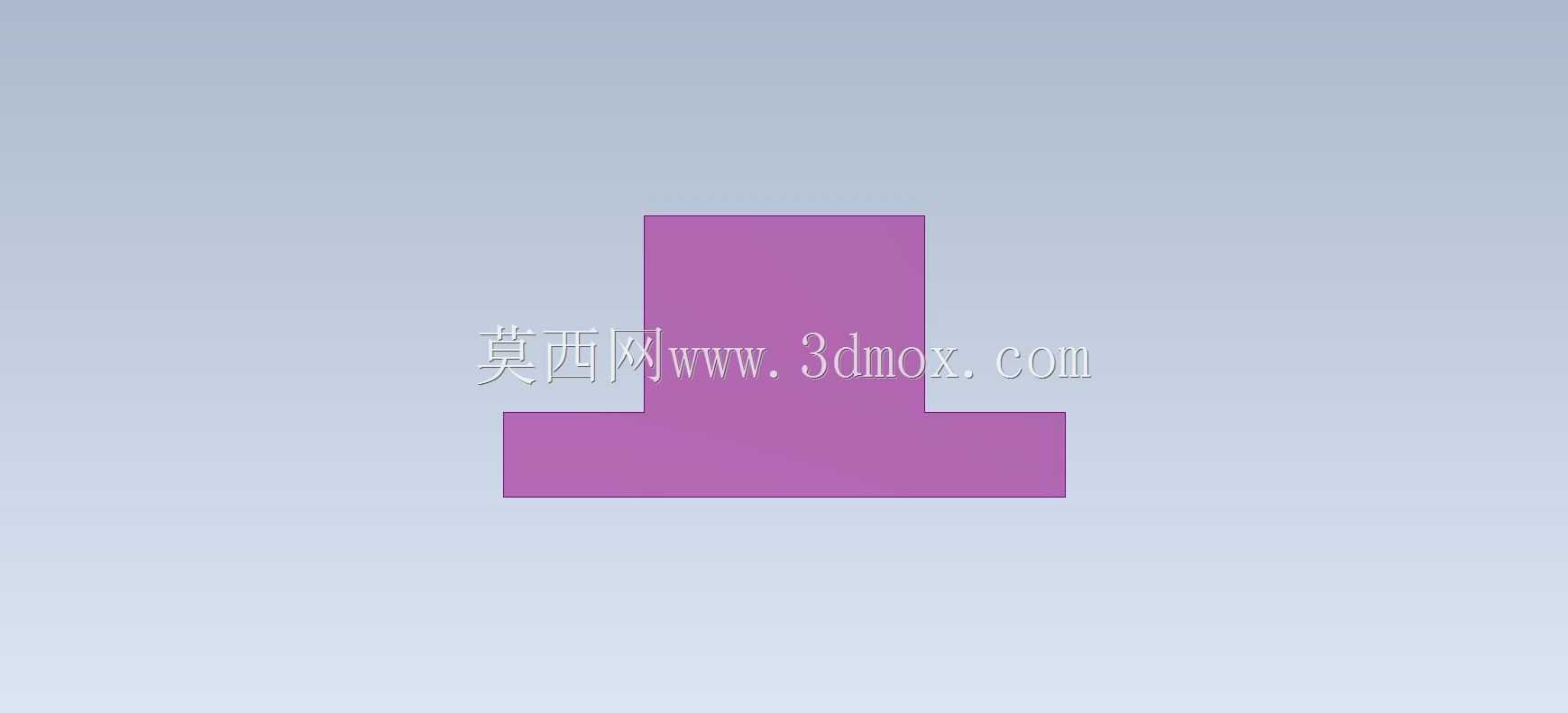

后续不管是穿轴还是走管线都会出现卡滞或者对位不准的问题。其次要注意阶梯过渡处的壁厚控制,上部立板和底部基座的连接位置,壁厚要保持均匀,避免出现壁厚突变导致的注塑或者3D打印时的缩痕、应力集中问题,如果是采用金属切削加工的方式制作,过渡位置要留微小的圆角,避免直角处的应力集中,提升零件的抗冲击能力。从安装边界来看,零件的整体外轮廓是规则的矩形块体,没有向外突出的异形结构,安装时只需要预留出底部两个凸耳的固定空间,以及上部大孔的穿装操作空间即可,不需要额外预留避让结构,整体占用的安装空间十分紧凑,适合在小型自动化设备的工位排布中密集布置。这类结构的建模练习,能帮助设计者快速掌握从装配需求反推零件结构的思路,不是单纯的画几何形状,
而是要考虑每个特征对应的实际功能:为什么要做阶梯而不是等厚的块体,因为阶梯结构可以在不同高度提供安装支撑面,上部的凸缘可以作为相邻零件的侧向定位面;为什么一个是封闭圆孔一个是开口半圆槽,因为上部的孔需要承担支撑或者穿线的功能,要求全周限位,而底部的安装位需要快速拆装,所以用开口槽降低装配难度。实际生产中,这类零件如果是用于教学实训,大多会采用3D打印或者尼龙棒切削加工,成本低加工速度快;如果是用于实际工业设备的工装部位,会采用铝合金或者45号钢制作,表面做氧化或者发黑处理,提升耐磨和防锈能力,安装时配合平垫和弹垫,避免长期使用出现螺栓松动的问题。在做结构校验的时候,要重点核查两个安装槽的中心距是否和配套安装板的孔位一致,上部大孔的中心高度是否满足配套轴件的安装高度要求,阶梯面的高度差是否符合相邻零件的搭接尺寸要求,这些尺寸如果出现偏差,就会导致整个装配环节出现干涉,无法完成组装。另外,零件的所有棱边如果没有特殊的配合要求,都要做微小的倒角处理,避免加工和安装过程中锋利的棱边划伤操作人员,也能避免零件磕碰时出现棱边崩缺的问题,延长零件的使用寿命。
