多凸台定位支撑块结构练习模型

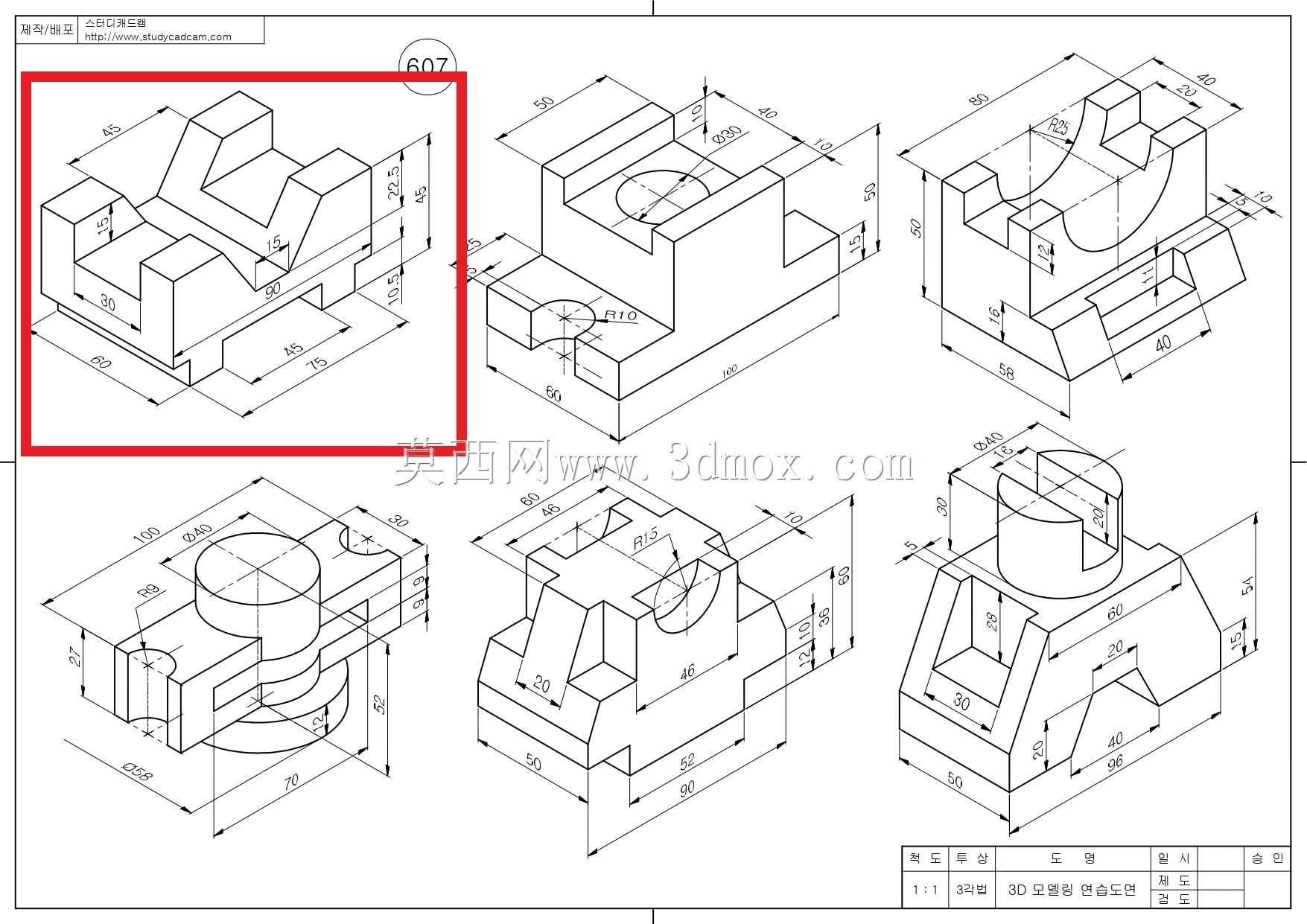

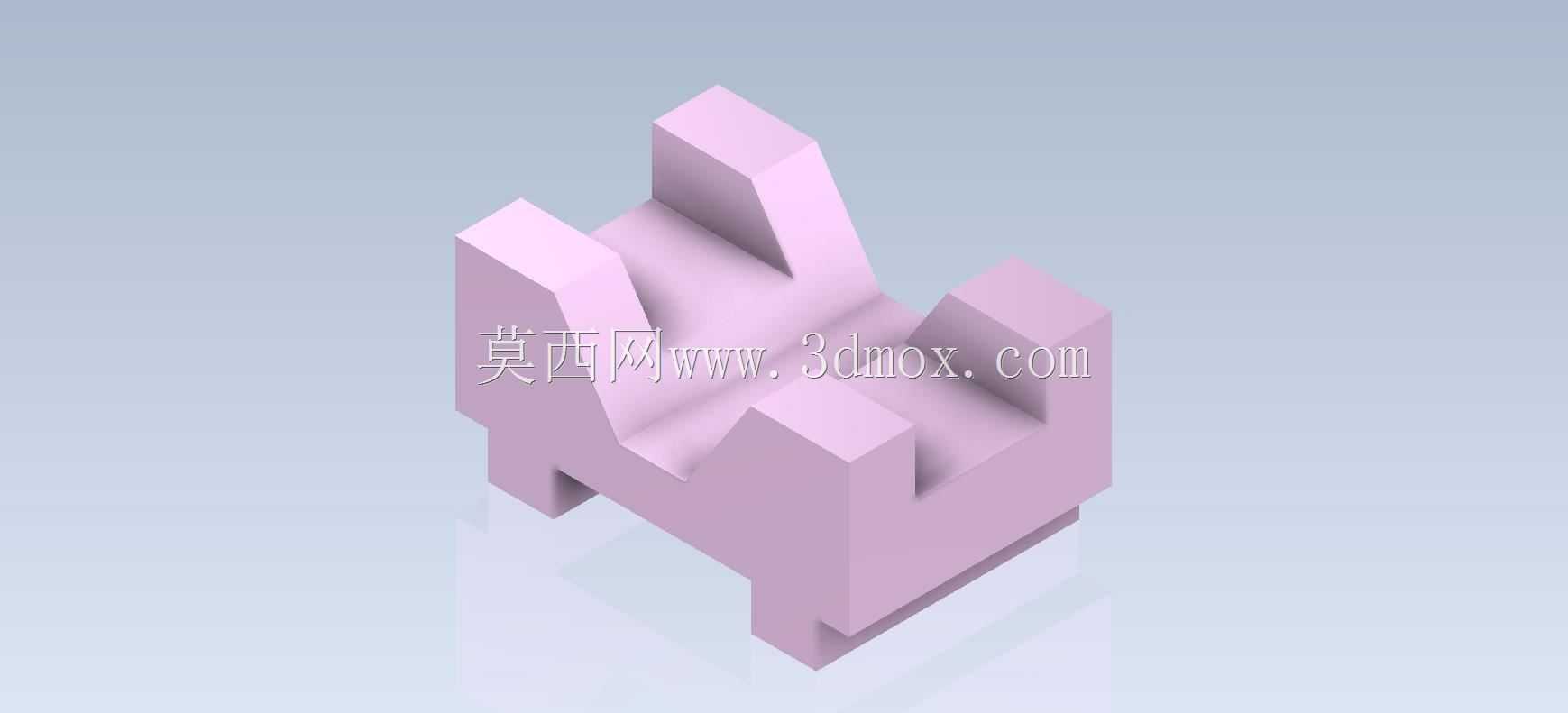

　　这个定位支撑块类零件，在工装夹具、非标自动化生产线的工位定位环节应用十分广泛，常见于小型工件装配、检测工位的承载定位场景，能够为待加工或待装配的小型零件提供稳定的支撑基准，同时依靠自身的凸台结构限制工件的横向、纵向位移，避免作业过程中工件出现窜动影响精度。从结构功能来看，零件底部设置的四个短支脚是安装定位的核心结构，支脚的端面需要保证足够的平面度，安装时可嵌入工装板的对应定位槽内，或者通过支脚端面与安装基板贴合，配合紧固件完成固定，支脚的高度统一控制在8mm左右，既保证了零件安装后底部留有足够的排屑间隙，也避免了过高支脚带来的结构刚性不足问题。零件主体的承载面采用阶梯式布局，三个方向延伸出的立式凸台高度存在12mm的差值，

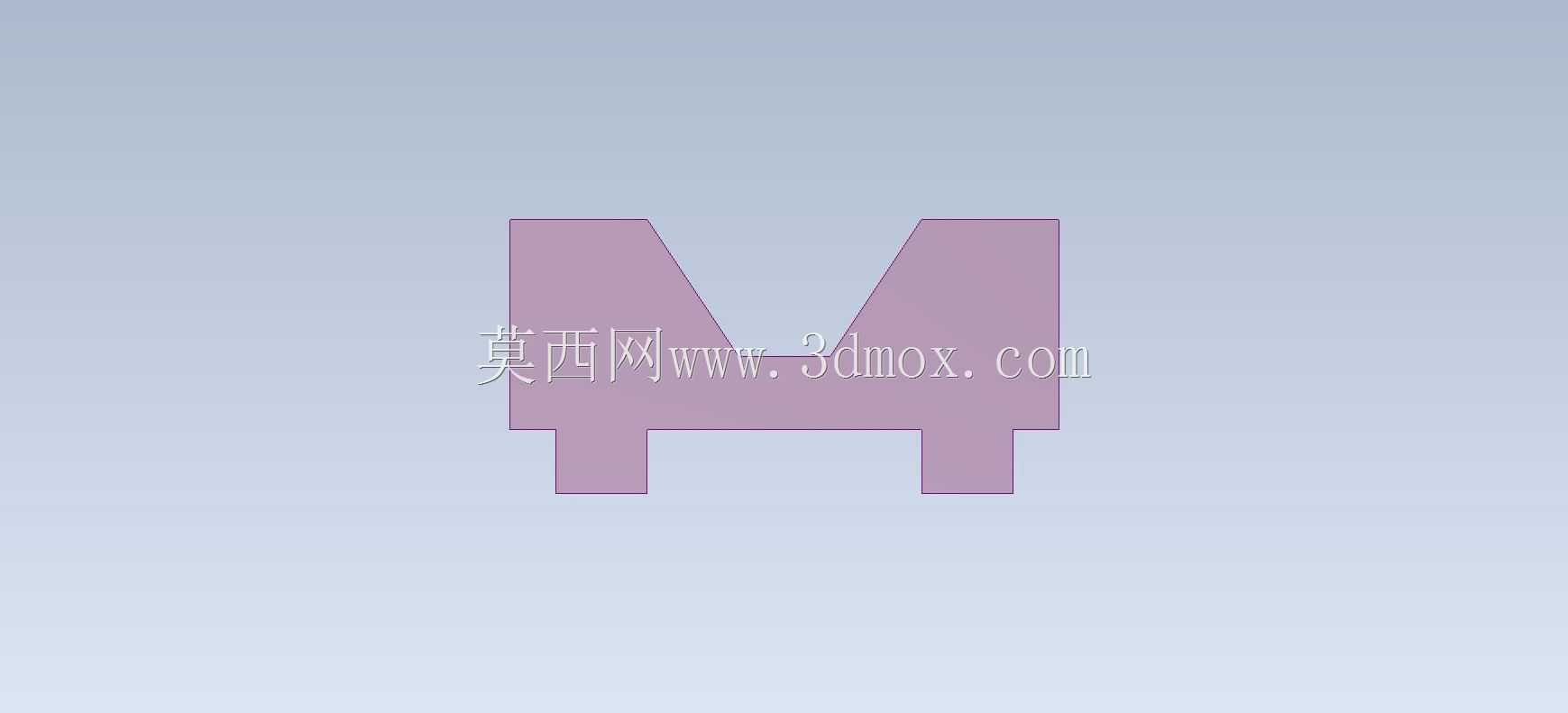

　　这种非等高设计是为了适配异形工件的轮廓支撑需求，不同高度的凸台可以分别抵接工件的不同定位面，无需额外加装调整垫片就能完成工件的姿态定位，减少了工装调整的辅助时间。设计过程中首先要确定整体的安装边界，零件整体的长宽尺寸控制在60mm×50mm范围内，不会占用过多的工装安装空间，适合在紧凑的多工位转盘设备上密集布置。建模时优先从底部安装基准面开始绘制草图，先确定四个支脚的相对位置，保证支脚的中心距与工装板的安装孔位完全匹配，之后向上拉伸主体承载结构，再分别绘制三个凸台的截面轮廓，这里要注意凸台与主体衔接处的圆角处理，所有内角都设置了R2的过渡圆角，避免应力集中导致零件在长期受载后出现开裂，同时也能减少加工过程中的刀具磨损。

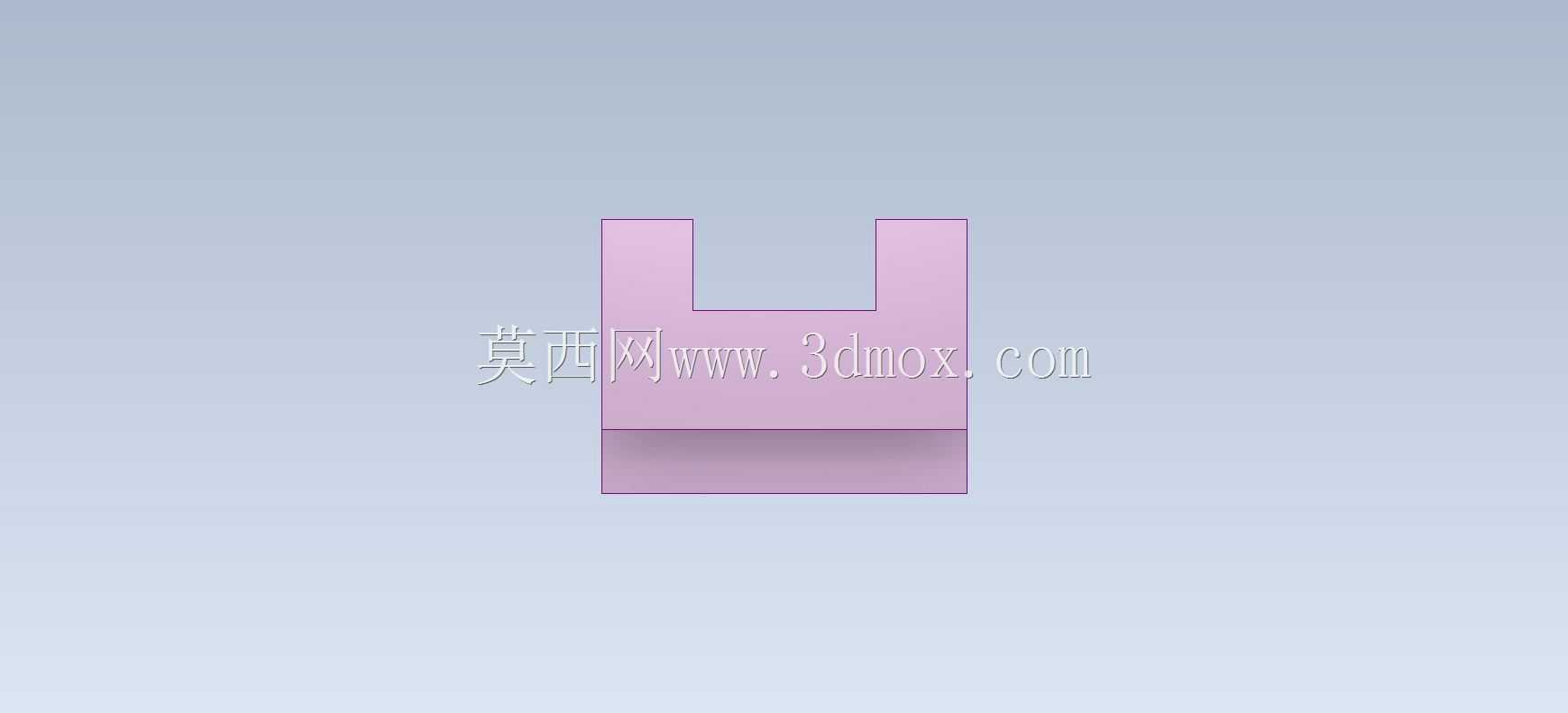

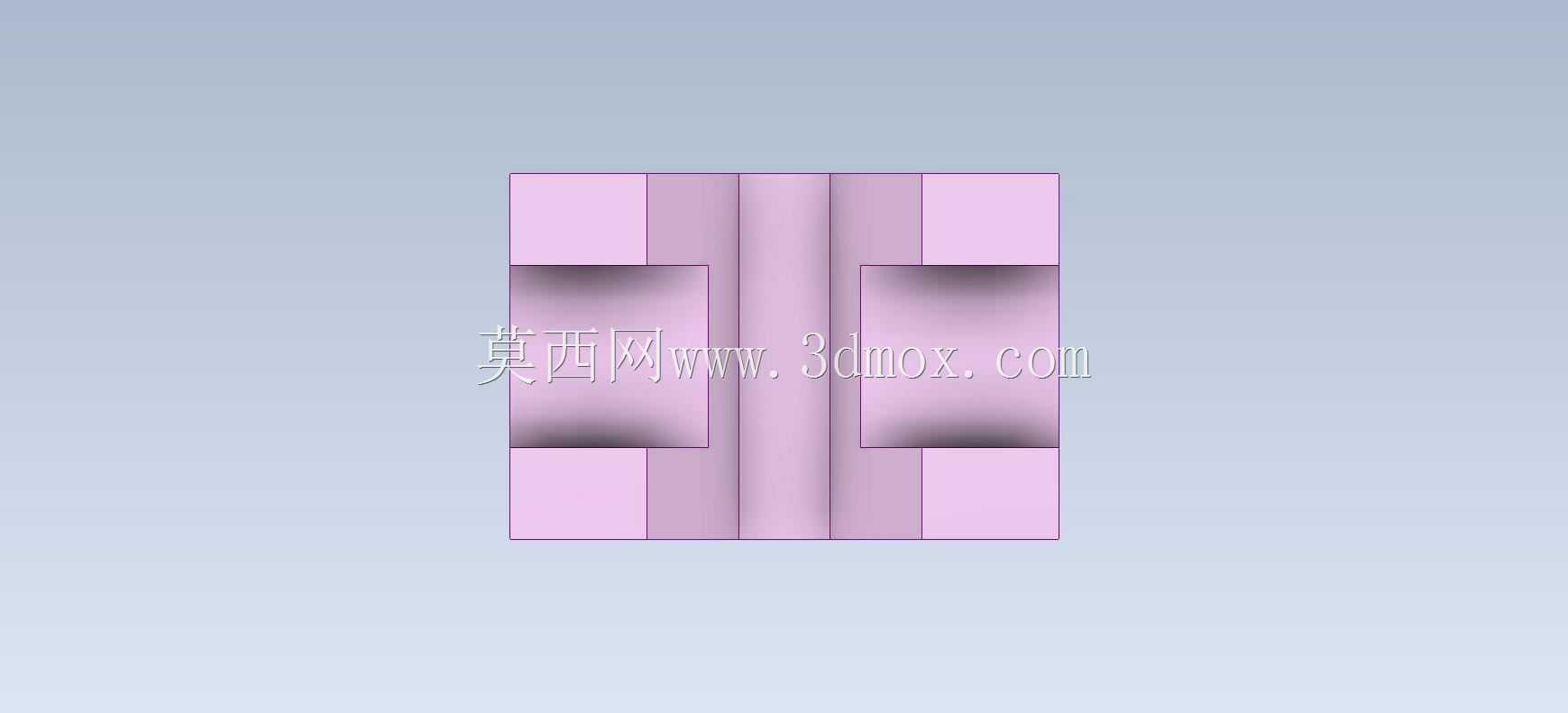

　　凸台的外侧立面都做了0.5mm的拔模斜度，方便后续如果采用注塑或铣削加工时的脱模、退刀操作，不会出现卡刀或脱模拉伤的问题。零件中间的内凹区域是避让空间，主要是为了避开工件底部的突出结构，防止工件放置时出现干涉，内凹区域的深度设置为10mm，足够容纳常见小型冲压件、塑料件的底部凸点，保证工件的定位面能够完全与支撑块的承载面贴合。在实际选型使用时，这类支撑块通常会配合快速夹钳使用，支撑块负责定位，夹钳负责压紧，能够实现工件的快速装夹，在小批量零件的加工、装配作业中，这种一体式的定位支撑块比组合式的定位柱调整效率更高，整体刚性也更好，不会因为多个零件拼接出现累计误差。建模练习时需要重点关注多个凸台之间的位置度公差，

　　三个凸台的相对位置偏差需要控制在0.02mm以内，否则会导致工件定位偏移，另外所有相邻面的垂直度、平行度都需要符合工装零件的通用公差要求，底部安装面与上部承载面的平行度不能超过0.01mm，避免安装后零件出现倾斜，影响工件的定位精度。这类零件虽然结构不算复杂，但涵盖了基础拉伸、拔模、圆角、基准对齐等多个常用建模操作，非常适合用来练习三维建模的基准选择思路，理解从安装基准到工作基准的设计逻辑，避免建模时出现基准混乱导致的尺寸错误。在实际生产中，这类零件如果用于机加工工位，通常会采用45号钢制作并进行表面发黑处理，提升耐磨性能，如果用于检测工位，也可以采用铝合金材质制作，降低整体重量，方便工装的拆装调整。
