带法兰安装座的立式连接腔体结构件

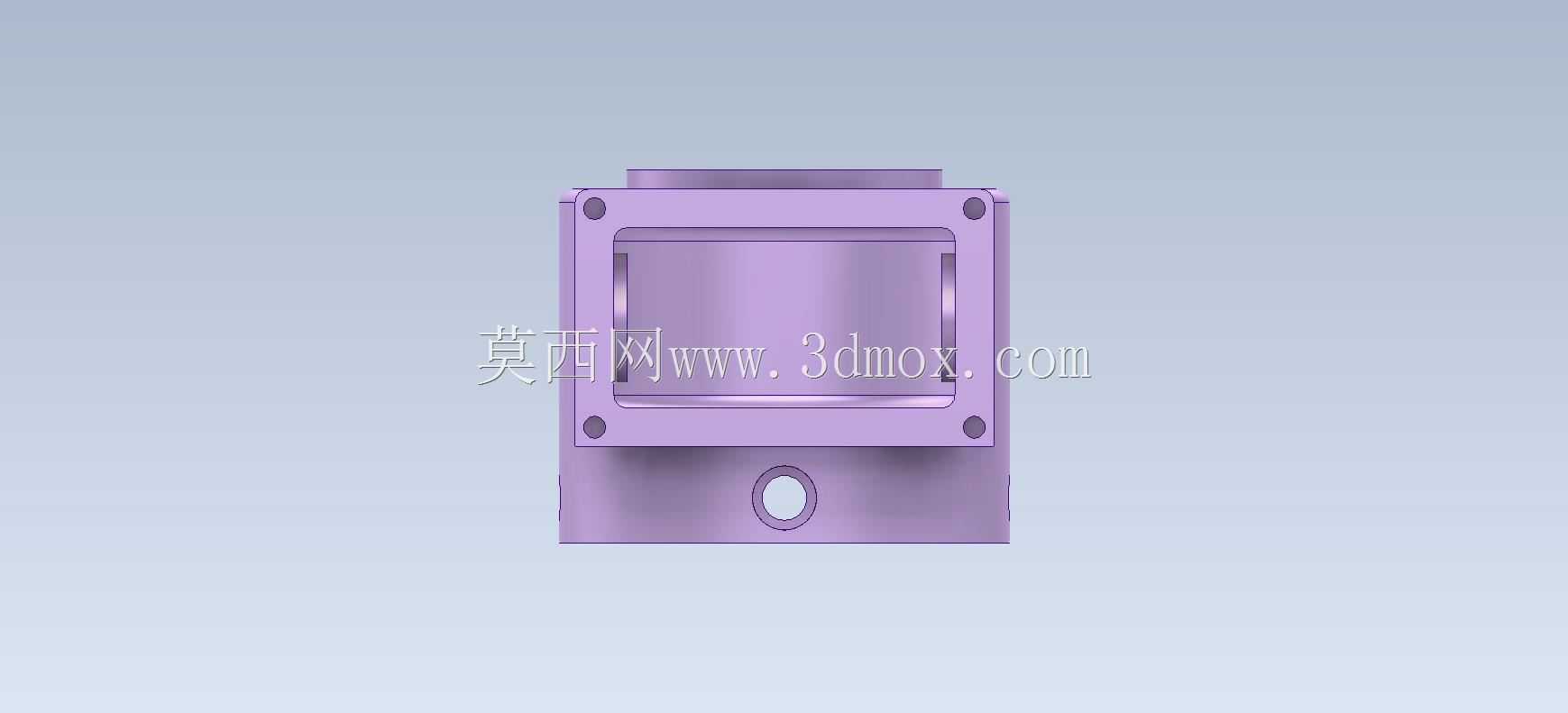

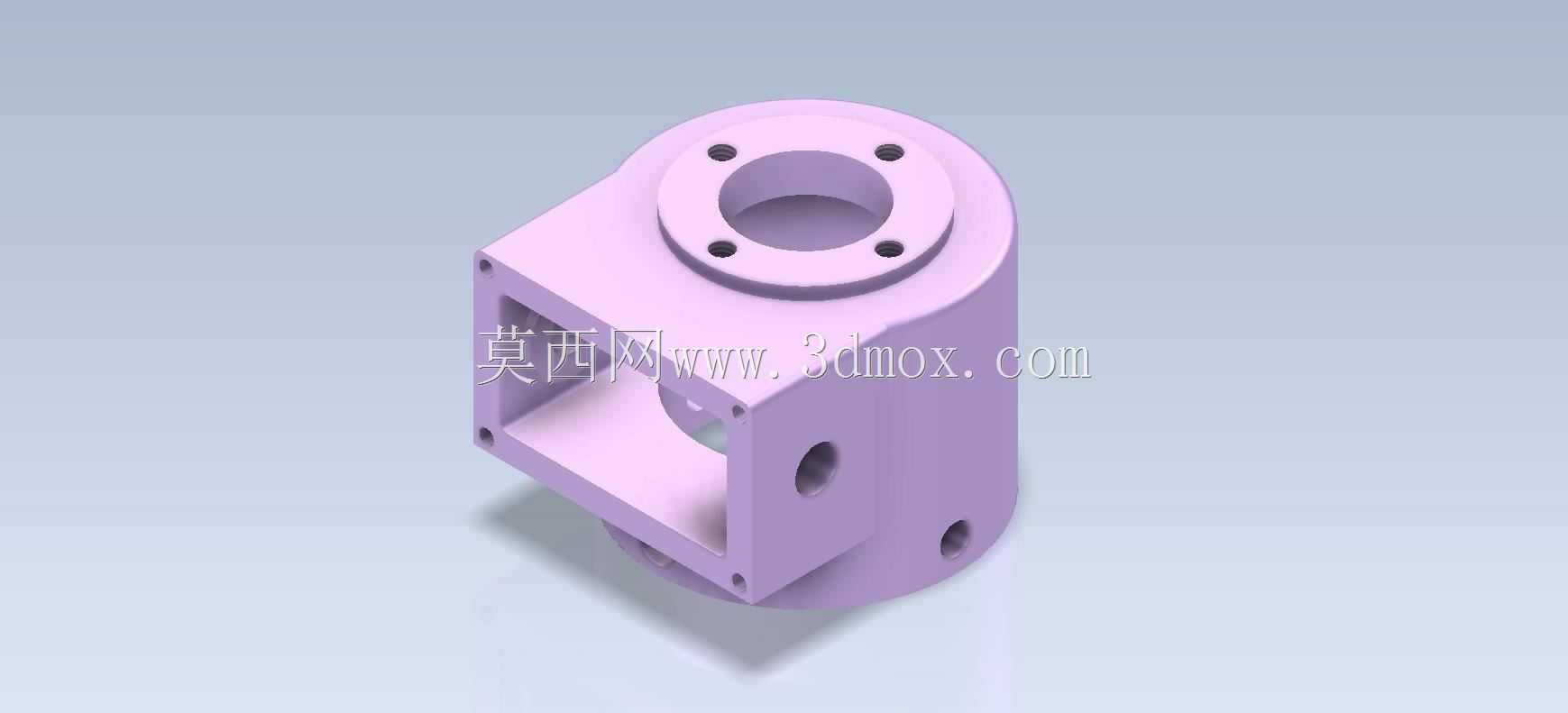

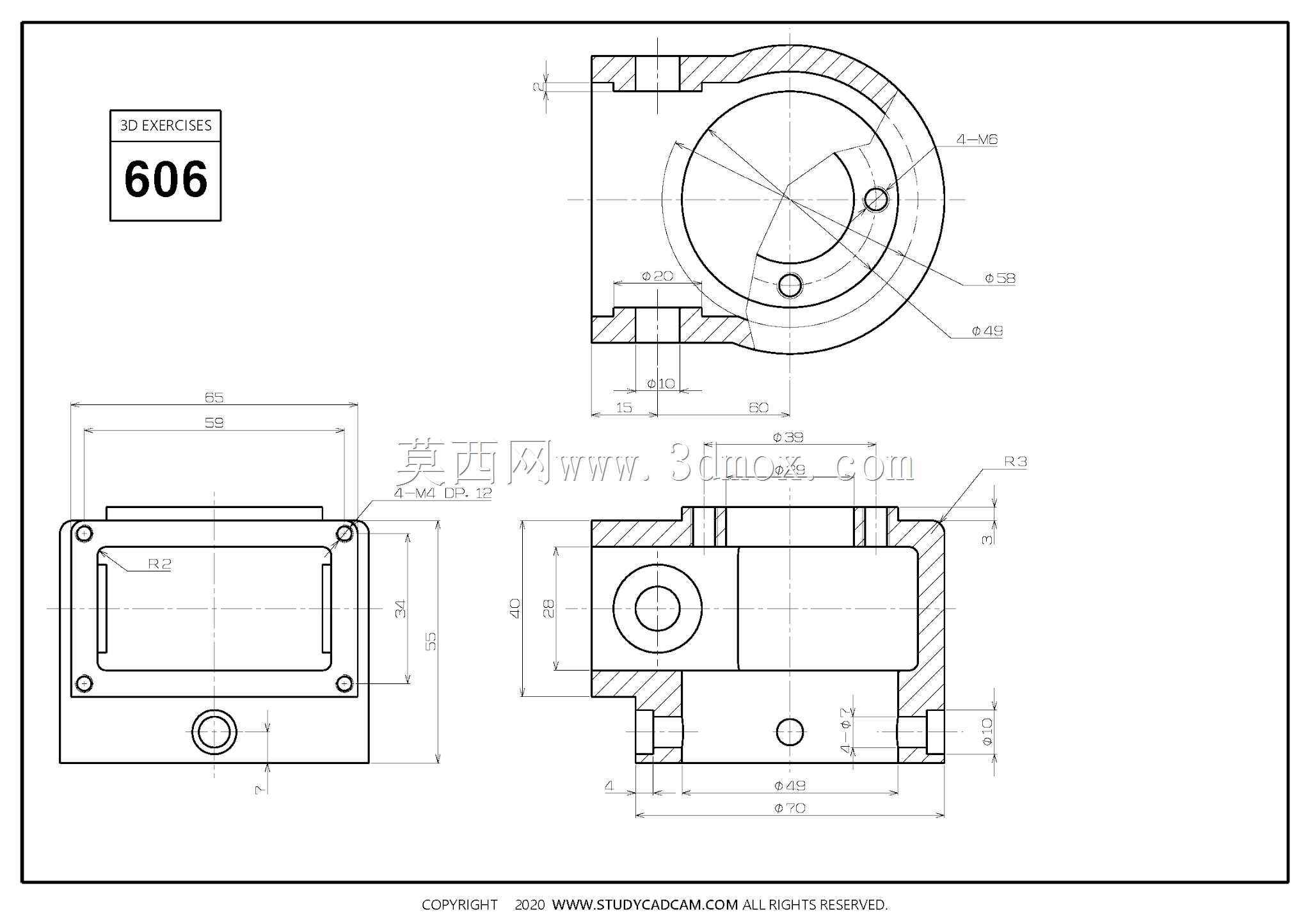

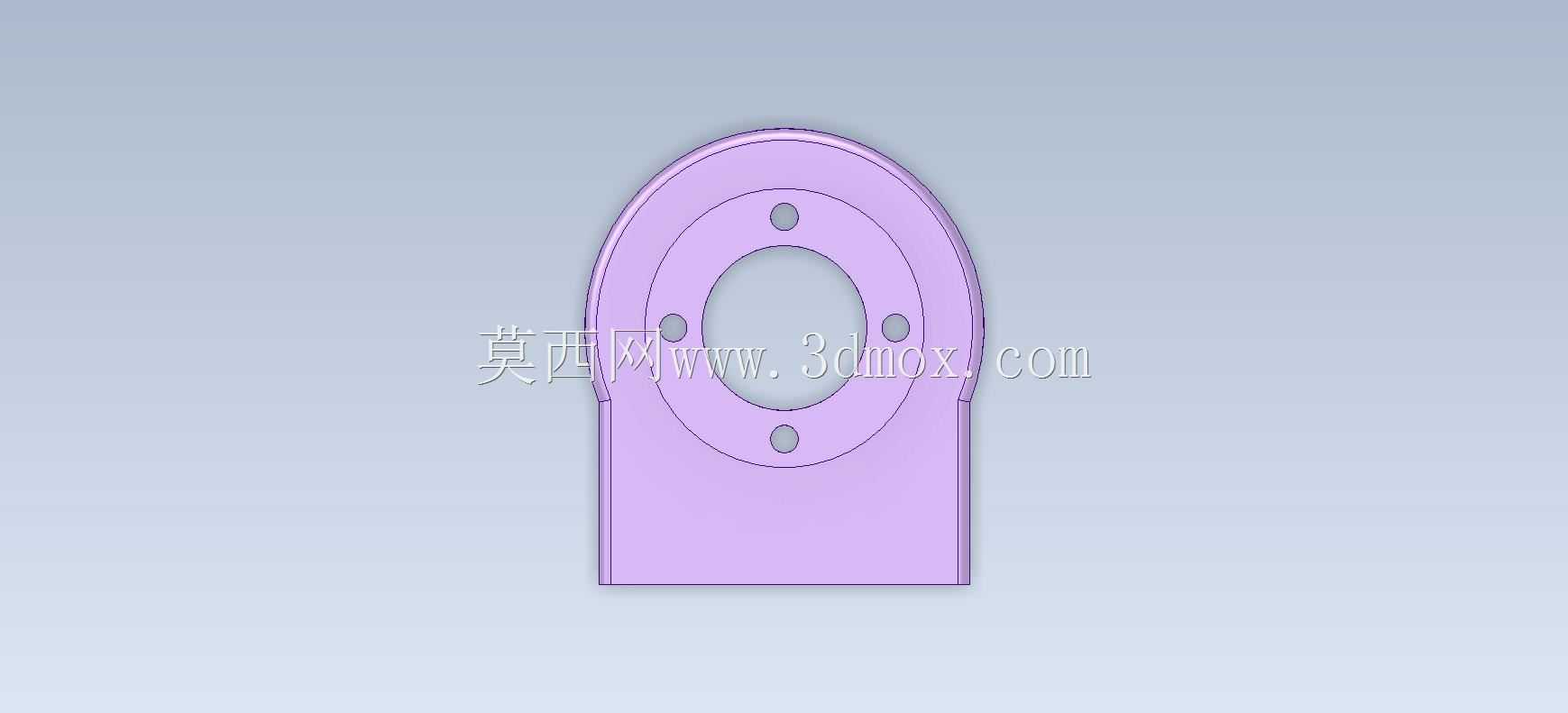

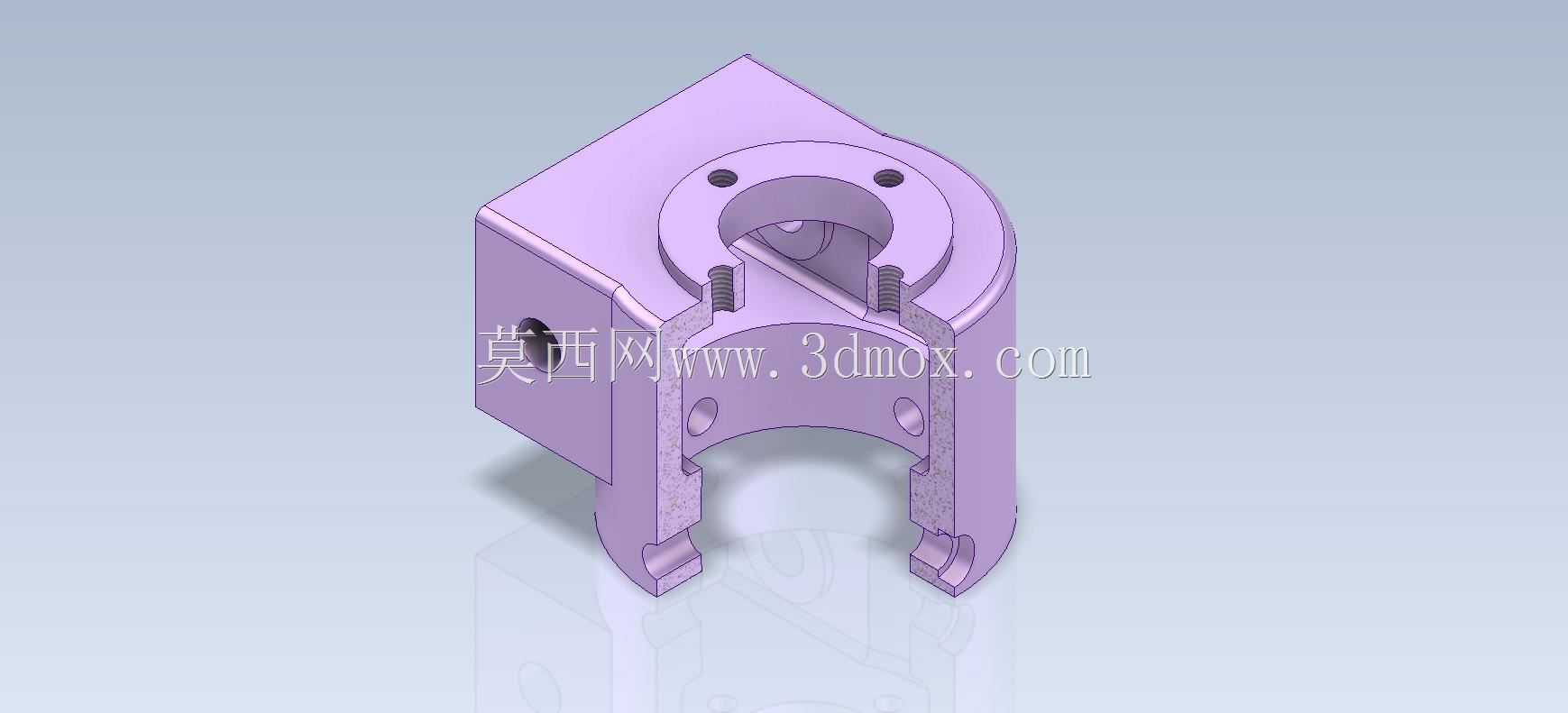

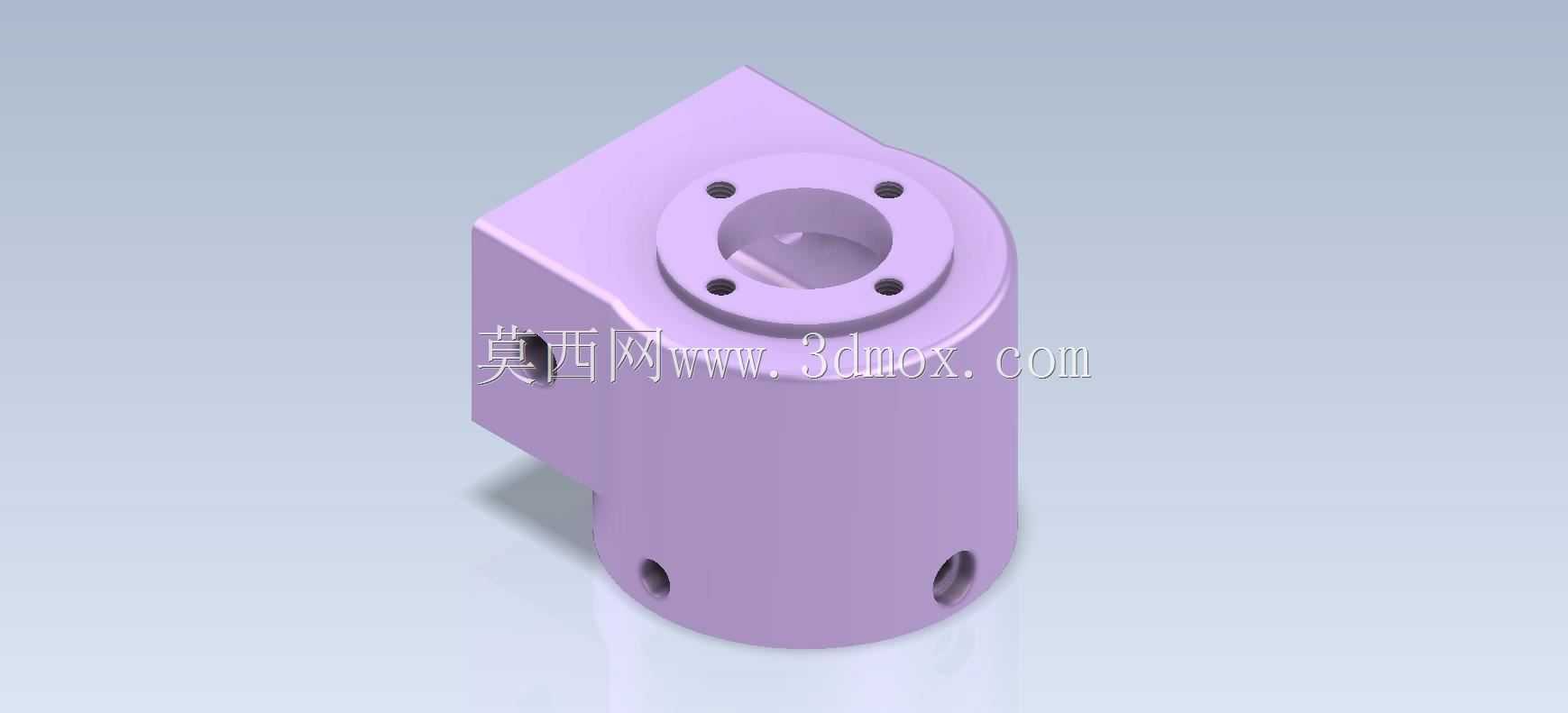

　　这款立式连接腔体结构件，在小型自动化设备的气路、液路转接工位，以及轻型执行元件的安装对接场景中十分常见，很多教学实训、入门建模练习也会选用这类结构作为实操案例，因为它整合了机械结构设计中最常用的几类特征，能覆盖从草图绘制、特征拉伸到孔位阵列、倒角处理的全流程基础操作。从实际使用场景来看，这类零件常作为气动执行元件的安装基座，或是管路系统中的转接固定座，上方的带孔法兰面用来对接外部元件，通过四个均布的安装孔实现周向定位锁紧，避免对接后出现转动偏移；下方的圆柱腔体内部可容纳阀芯、连接轴或是管路接头，侧壁开设的径向小孔，既可以作为流体介质的进出通道，也能穿入锁紧螺钉固定内部装入的零件，防止轴向窜动。设计这类零件的时候，首先要明确安装边界：上方的方形安装块一侧为平面，可贴靠在设备安装板的立面完成定位，不需要额外设计定位销孔，靠平面贴合就能保证安装后的垂直度，这也是很多小型固定座常用的设计思路，减少加工工序的同时能保证足够的定位精度。法兰面的四个安装孔采用圆周均布设计，孔位的分度圆直径要和对接元件的安装孔位完全匹配，设计时要注意孔的沉头深度，保证锁紧螺钉装入后不会突出法兰表面，避免和对接元件产生干涉。下方圆柱腔体的内径尺寸要根据内部容纳的零件外径确定，配合间隙控制在0.02-0.05mm之间，既方便装配，又不会因为间隙过大导致内部零件晃动；侧壁的径向孔位置要避开腔体内部的台阶结构，防止加工时出现钻头偏移，同时孔的轴线要和腔体轴线垂直相交，

　　保证穿入的锁紧螺钉能均匀顶紧内部零件。外形尺寸方面，这类小型连接座的整体高度通常在80-120mm区间，上方方形安装块的边长比法兰外径大10-15mm，留出足够的扳手操作空间，方便安装时拧动法兰面的锁紧螺母；下方圆柱的外径要比腔体内径大8-10mm，保证侧壁有足够的壁厚，承受内部介质压力或是锁紧螺钉的顶紧力，不会出现变形。建模过程中，要注意方形安装块和圆柱腔体的衔接处做圆角过渡，避免应力集中，尤其是在设备运行有轻微振动的场景下，直角衔接的位置很容易出现应力开裂，圆角半径取壁厚的0.2-0.3倍即可，过大的圆角反而会影响和安装板的贴合效果。另外，腔体内部的台阶孔设计要考虑加工工艺性，内部的退刀槽宽度要满足刀具的退刀需求，

　　不能设计成无法加工的封闭直角结构；法兰面的表面粗糙度要达到Ra3.2，保证和对接元件贴合时的密封性，如果是用于气路转接的场景，法兰面还可以设计密封圈安装槽，加装O型圈提升密封效果，避免介质泄漏。侧壁的径向小孔如果是作为流体通道，孔口要做倒角处理，去除毛刺，防止安装管路时割伤密封圈；如果是作为锁紧螺钉的过孔，孔口倒角可以引导螺钉顺利拧入，提高装配效率。这类零件的材质通常选用6061铝合金，重量轻且加工性能好，表面做阳极氧化处理提升耐腐蚀性，也可以根据使用场景选用POM材质用于有绝缘需求的工位，或是不锈钢材质用于有腐蚀性介质的管路系统中。在实际装配时，先将内部的阀芯或是接头从腔体下端装入，用侧壁的锁紧螺钉固定，

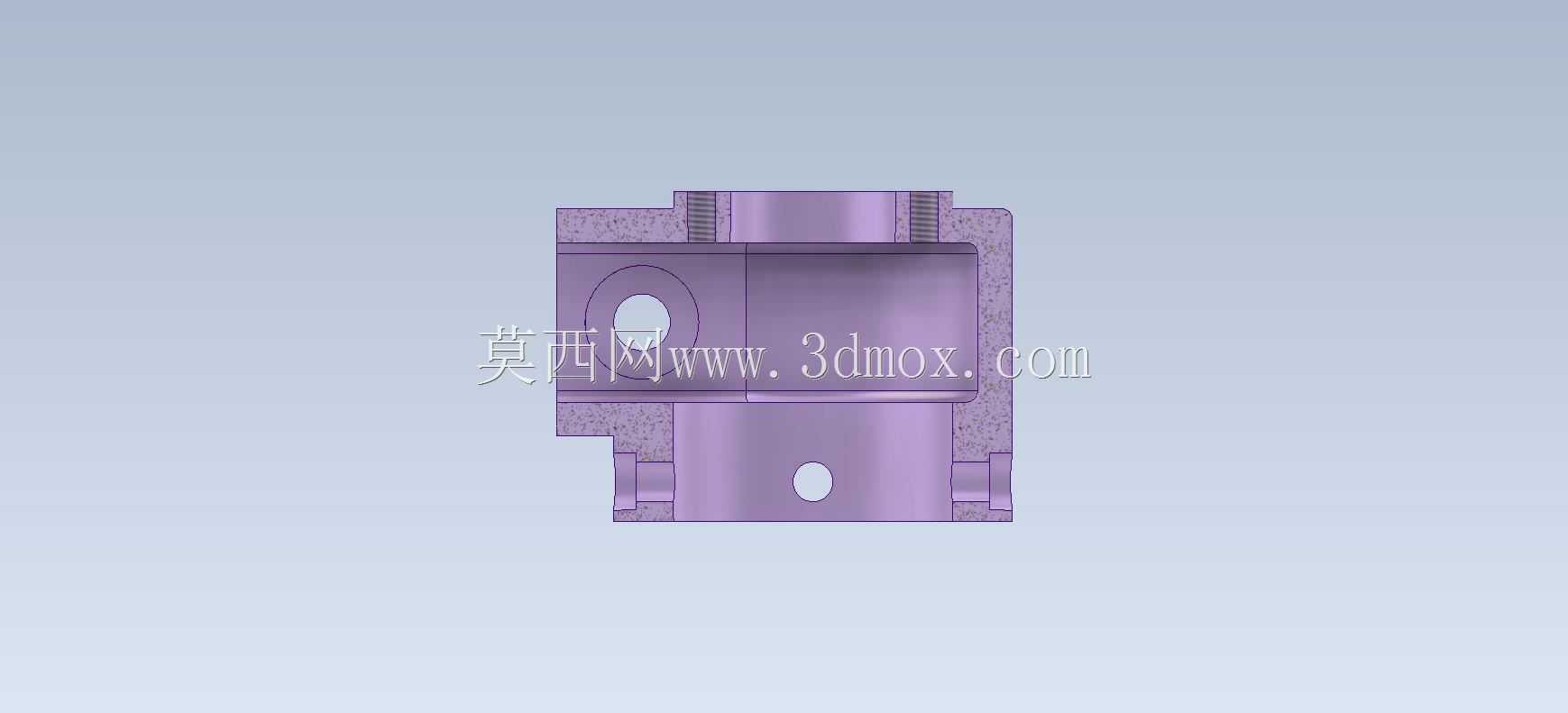

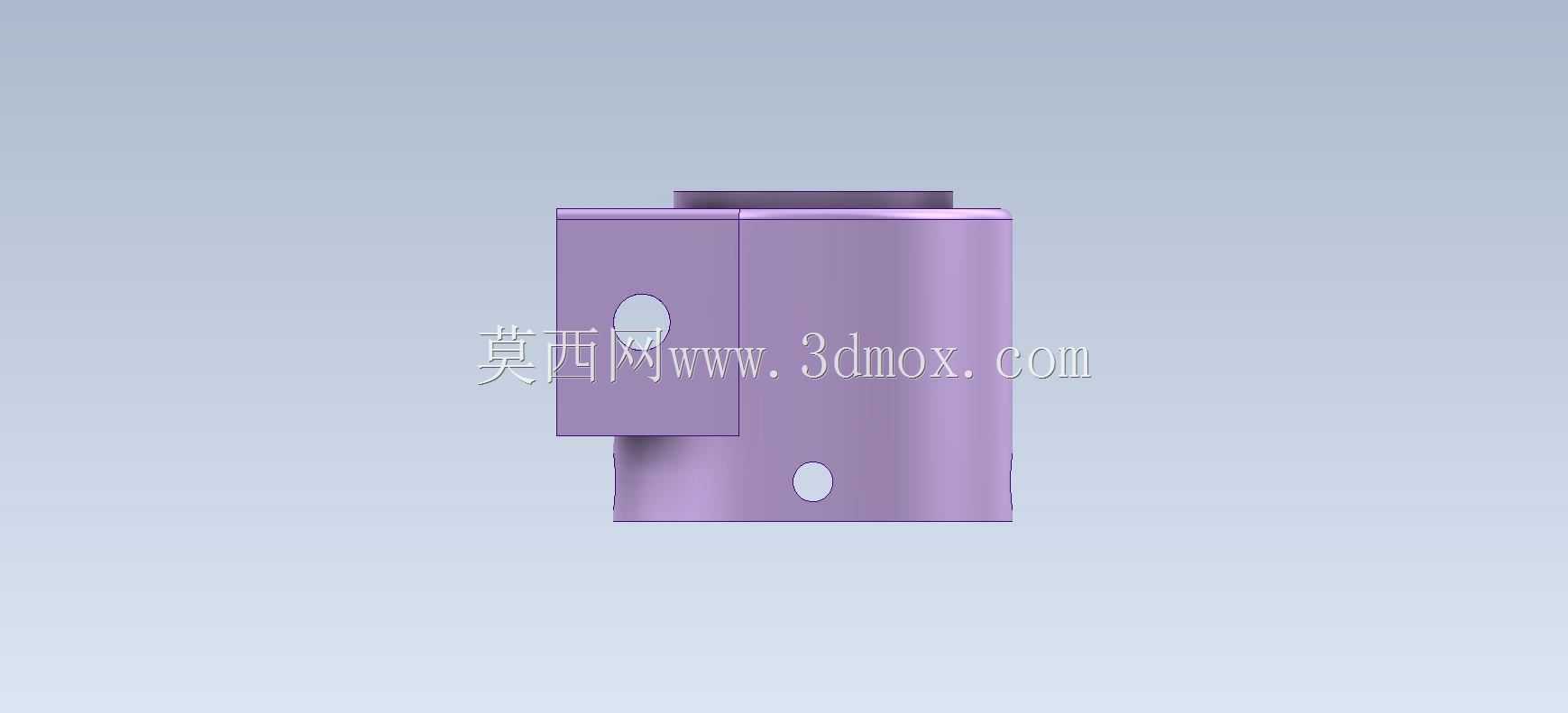

　　再将上方法兰面对接外部元件，拧紧四个安装螺钉，最后把方形安装块的侧平面贴靠在设备安装板上，通过侧面的安装孔（图中方形块左侧可见的小孔）将整个组件固定在设备上，整个装配流程不需要特殊工装，普通内六角扳手就能完成全部操作，维护拆卸也十分方便。很多入门设计者在做这类结构的时候，容易忽略安装操作空间的预留，比如法兰面的安装孔距离方形块的侧壁太近，导致扳手无法伸入拧动螺钉，或是侧壁径向孔的位置太靠近腔体下端，导致锁紧螺钉无法有效顶紧内部零件，这些细节都是实际设计中需要反复核对的点，也是这类练习模型想要传递的实操设计经验——建模不是单纯画出几何形状，而是要结合加工、装配、使用的全流程需求，每一个特征的尺寸、位置都要有对应的工程依据。
