尾架滑动夹紧座机械结构设计

　　在常规机床尾架、工装滑台的滑动限位场景中，这类滑动夹紧座是承担导向与锁紧功能的核心小型构件，日常多配套在圆柱导轨、光轴类滑动副上，实现滑动到位后的位置锁定，避免作业过程中构件移位。从实际使用场景来看，这类零件常出现在小型台式钻床的尾座进给机构、工装夹具的滑动挡块、非标自动化线的可调定位座上，工作时需要沿着配套的导轨做直线往复滑动，到位后通过侧面的锁紧螺钉或者顶丝压紧导轨面，实现位置固定，承受加工过程中的轴向顶紧力与小幅径向载荷。

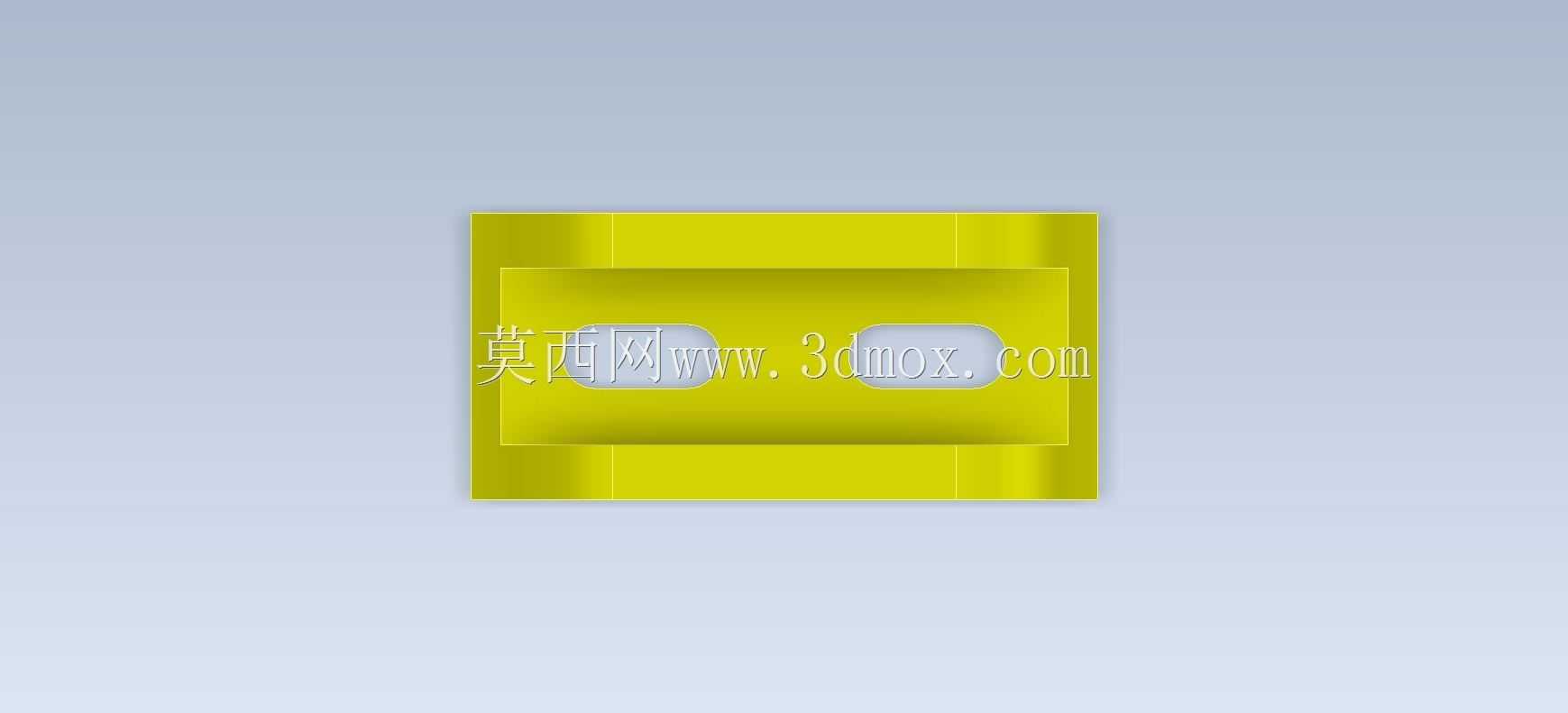

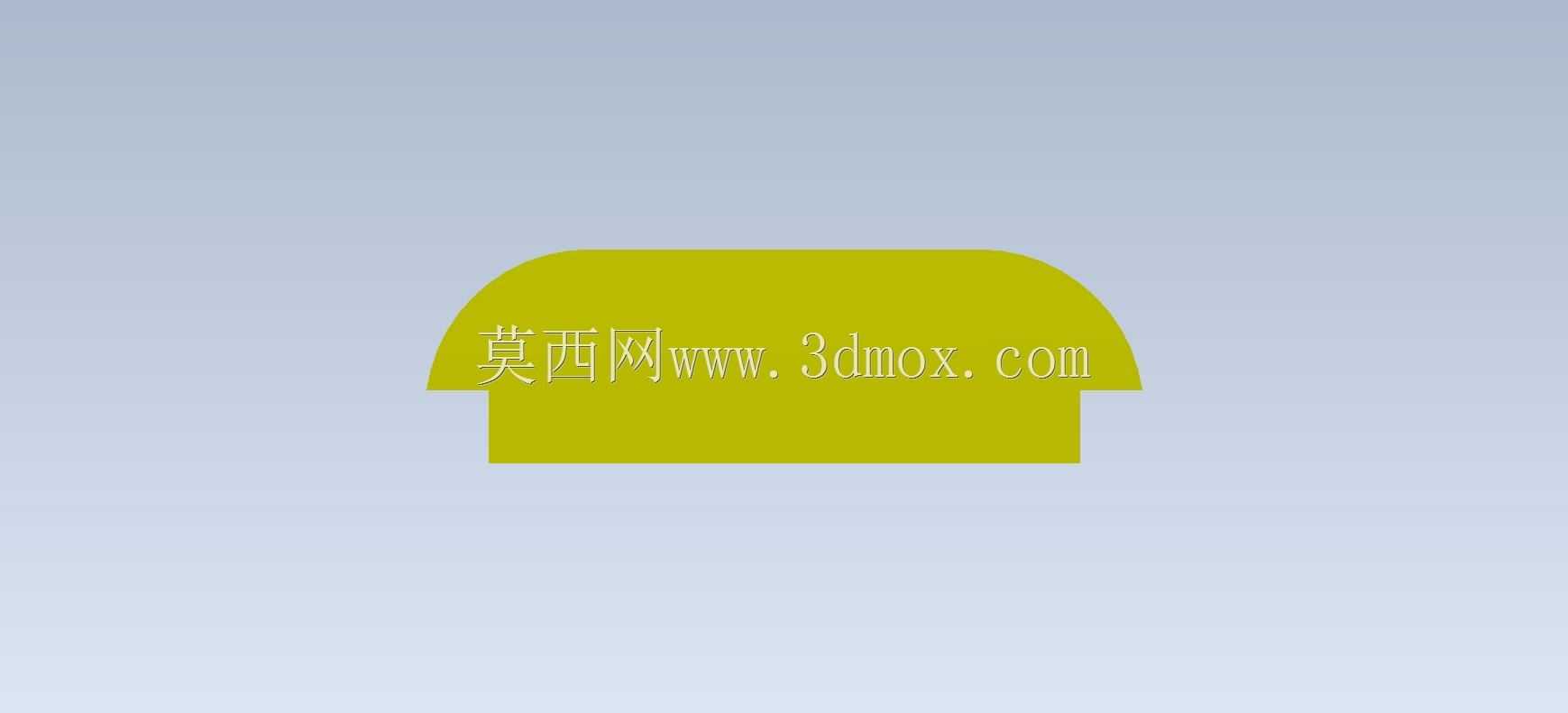

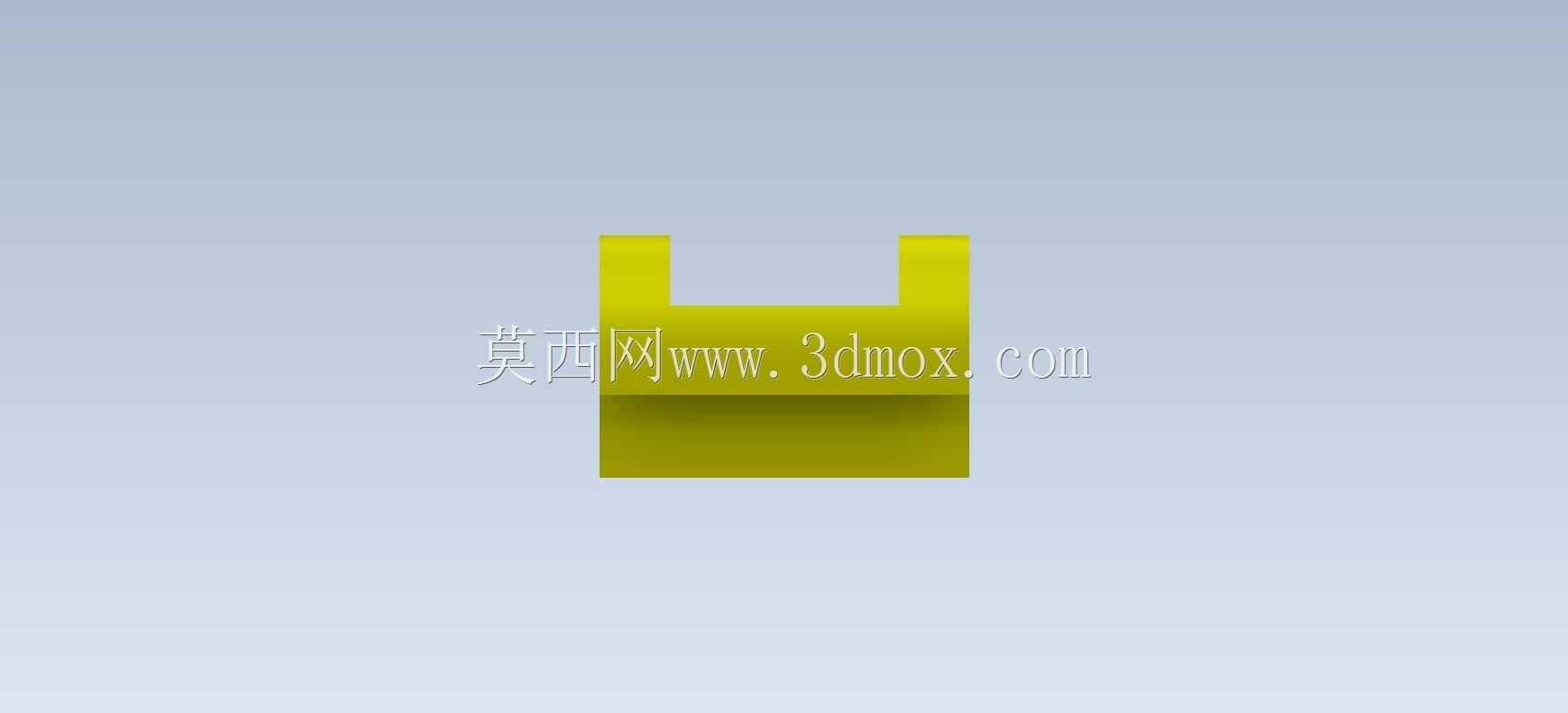

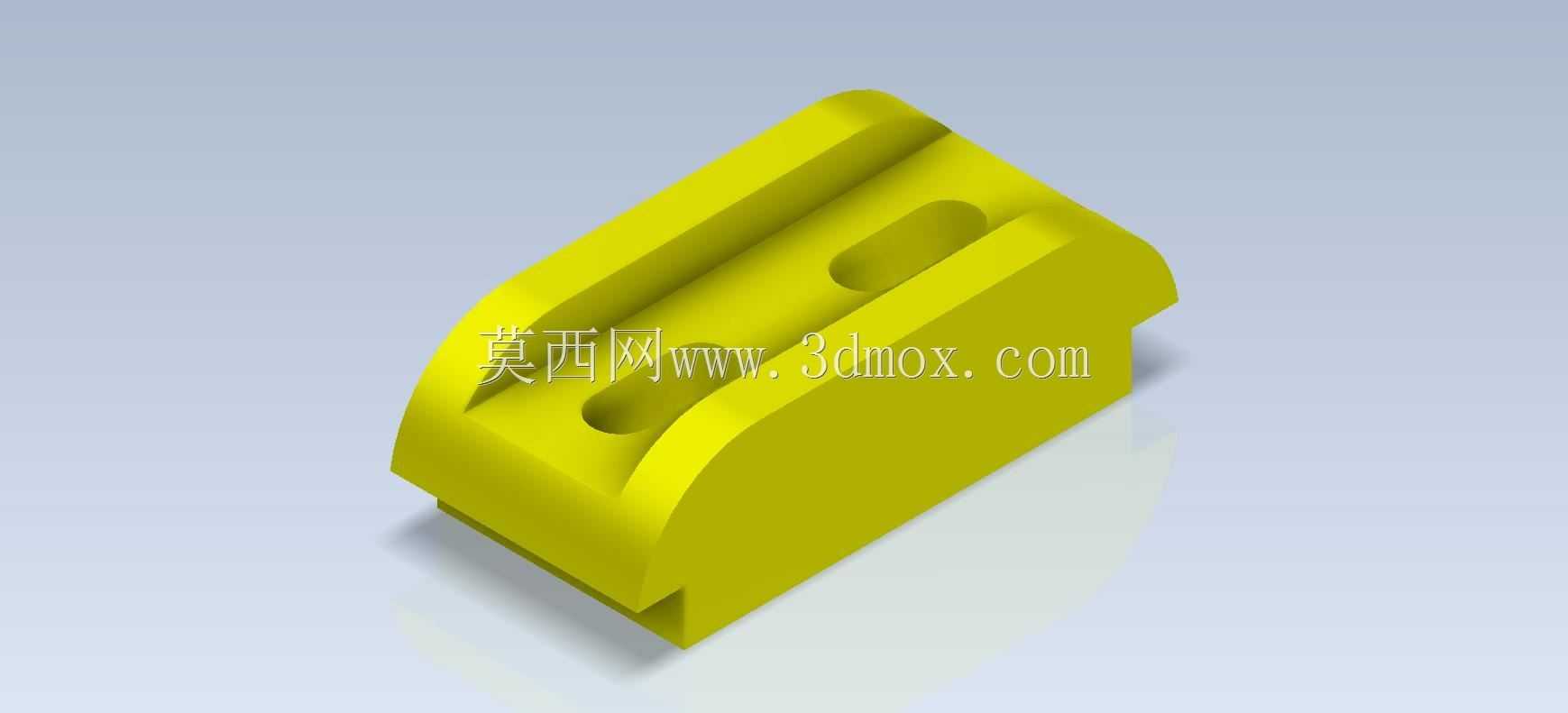

　　从结构设计逻辑来看，该零件整体采用一体式铣削成型结构，主体为带圆弧过渡的块状基体，基体上开设通长的导向滑槽，滑槽截面与配套导轨的外形做适配设计，保证滑动过程中无卡滞、间隙可控。滑槽侧面开设的椭圆形沉孔，是用于安装锁紧顶丝的让位结构，避免顶丝头部突出基体表面干涉周边构件；基体两端的圆弧过渡设计，一方面是减少滑动过程中与周边安装座的剐蹭，另一方面也能降低零件的应力集中，在承受反复顶紧载荷时避免边角开裂。

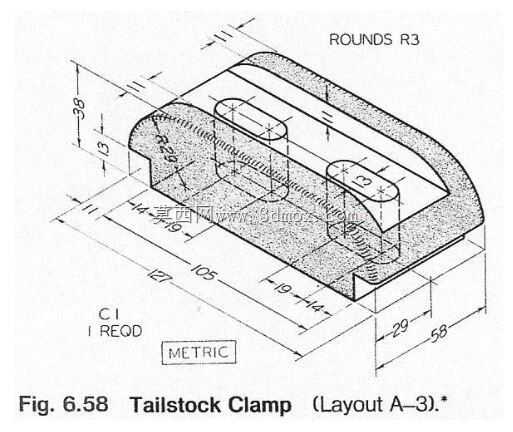

　　设计这类零件时，首先要明确安装边界：导向滑槽的宽度尺寸需要与配套导轨的直径做公差配合，一般选用H7/g6的间隙配合，保证手动滑动顺畅无旷量；基体的总高度需要匹配安装槽的深度，保证安装后基体上表面与安装座平面齐平，不会突出影响工件放置；滑槽的长度需要满足最大滑动行程的要求，同时要预留至少1.5倍导轨直径的配合长度，避免滑动过程中出现翘头、卡滞的问题。基体侧壁的厚度需要根据承受的顶紧力核算，一般锁紧顶丝选用M4或者M5规格时，侧壁厚度不小于8mm，避免顶紧时侧壁发生形变导致锁紧失效。

　　从加工工艺角度考虑，这类零件一般选用45号钢或者铝合金作为毛坯，长方体毛坯下料后，先铣削六面保证基准平面的平面度与垂直度，再铣削导向滑槽，加工滑槽时需要注意槽壁的表面粗糙度控制在Ra1.6以内，减少滑动时的摩擦阻力；之后加工椭圆形沉孔与顶丝螺纹孔，螺纹孔需要与滑槽侧壁垂直，保证顶丝压紧时受力均匀；最后对边角做倒钝处理，圆弧过渡处打磨光滑，避免装配时划伤操作人员。如果是用于切削加工场景的夹紧座，还需要做调质处理提升整体刚性，表面做发黑处理提升防锈能力；如果是用于轻型工装的场景，选用铝合金加工后做阳极氧化处理即可，兼顾轻量化与耐磨需求。

　　实际装配使用时，需要先将夹紧座套入配套导轨，调整到目标位置后，拧紧顶丝使顶丝端部压紧导轨表面，此时基体的滑槽会产生微小的弹性形变，抱紧导轨实现锁紧；需要调整位置时，松开顶丝即可沿导轨滑动，操作便捷，锁紧可靠。这类结构相比剖分式夹紧座，零件数量更少，装配难度更低，适合在空间紧凑、锁紧力要求中等的场景下使用，日常维护只需要定期在滑槽内涂抹润滑脂，避免滑槽与导轨之间出现干摩擦导致磨损加剧，影响滑动精度与锁紧可靠性。

　　在三维建模过程中，这类零件的建模重点在于滑槽与基体的布尔运算处理，以及圆弧过渡面的曲率连续性控制，避免出现建模碎面导致后续工程图导出或者CAM编程出错；建模时需要提前预留加工余量与公差调整空间，尤其是滑槽的配合尺寸，需要根据实际选用的加工工艺调整公差带，保证加工后的零件能够直接装配使用，不需要二次修配。对于初学者来说，这类零件是练习拉伸、切除、圆角、异形孔建模命令的典型案例，能够帮助理解机械零件中导向、锁紧结构的设计逻辑，建立公差配合与实际装配之间的关联认知，避免建模时只关注外形而忽略实际使用的功能需求。
