阶梯传动轴结构设计练习模型

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698221
  • 阶梯传动轴结构设计练习模型
  • 阶梯传动轴结构设计练习模型
  • 阶梯传动轴结构设计练习模型
  • 阶梯传动轴结构设计练习模型
  • 阶梯传动轴结构设计练习模型

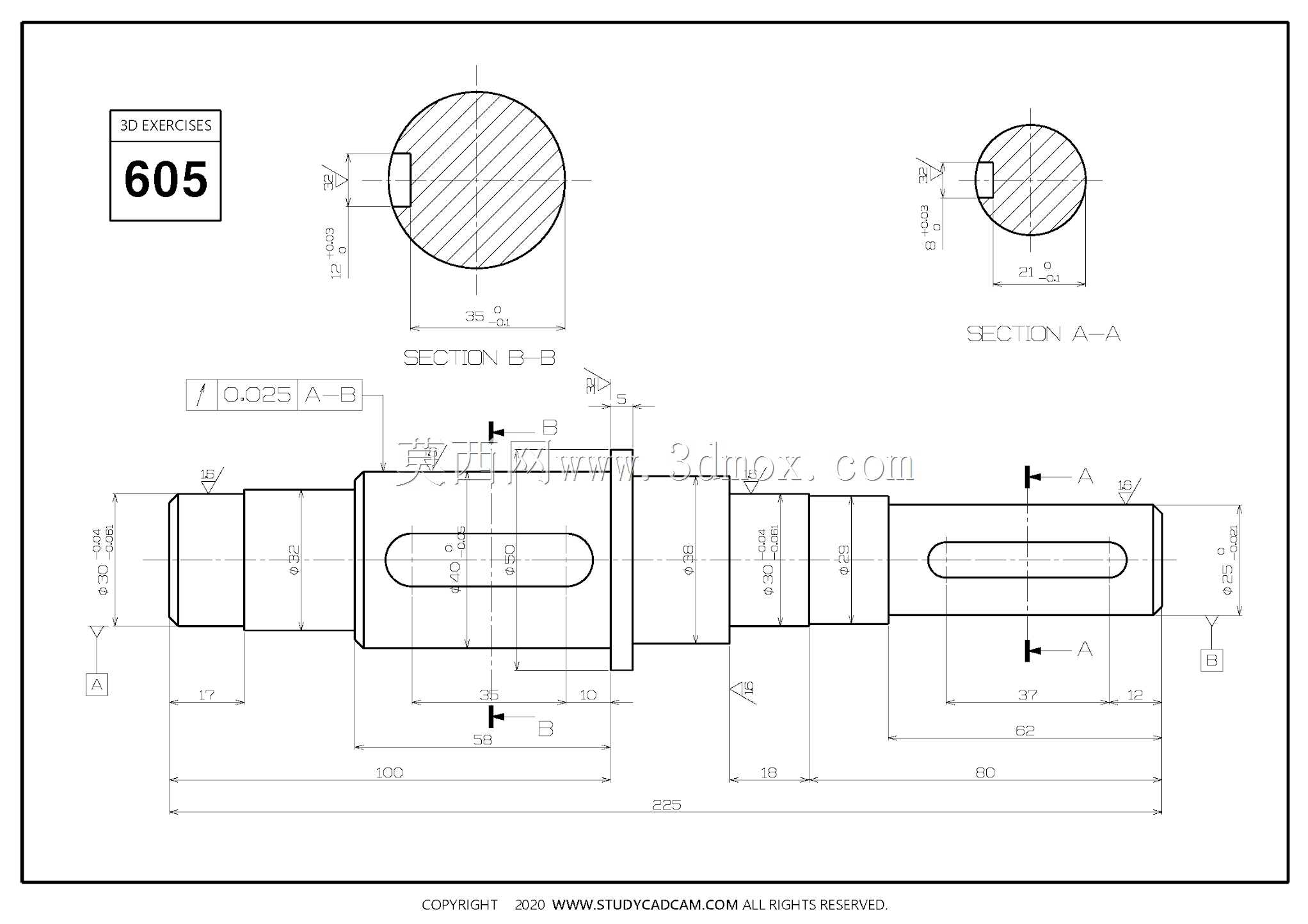

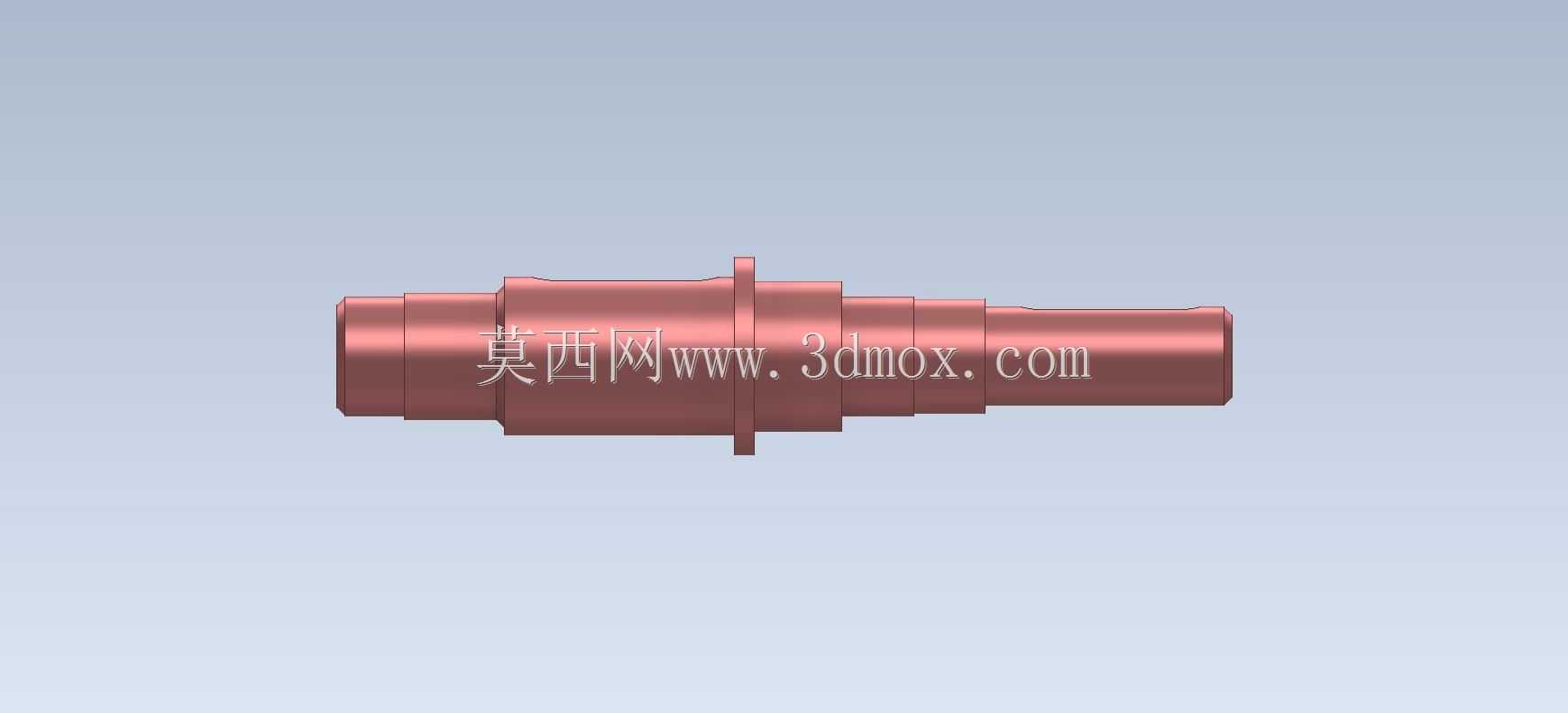

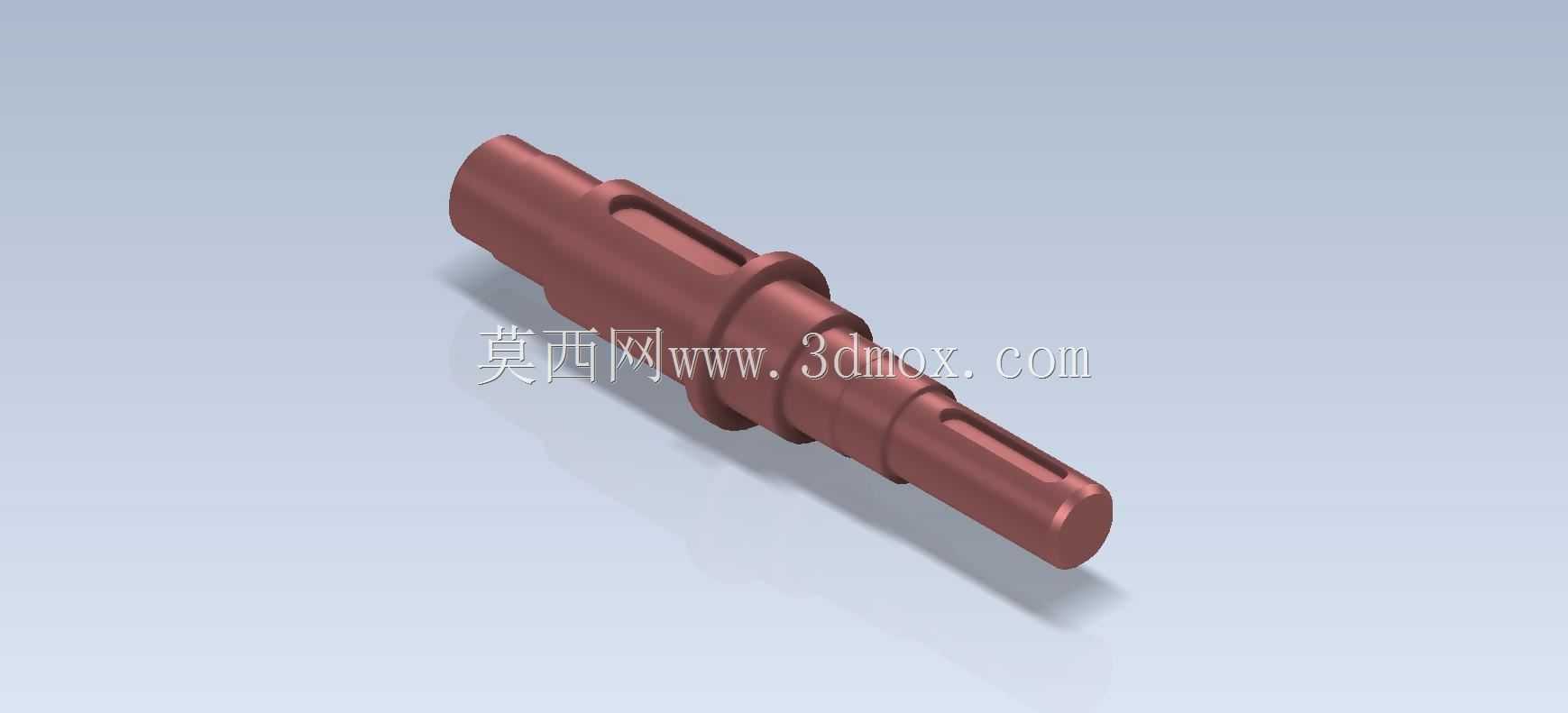

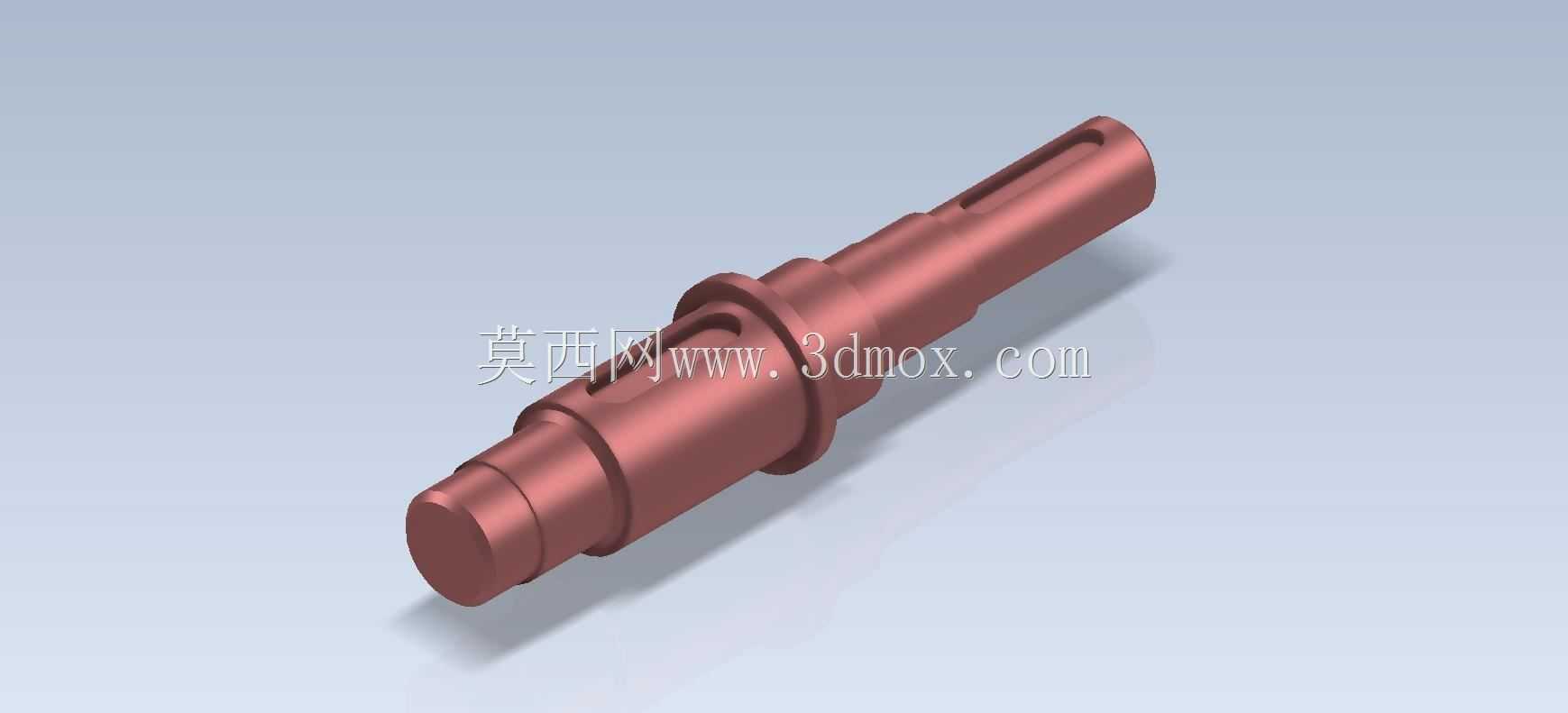

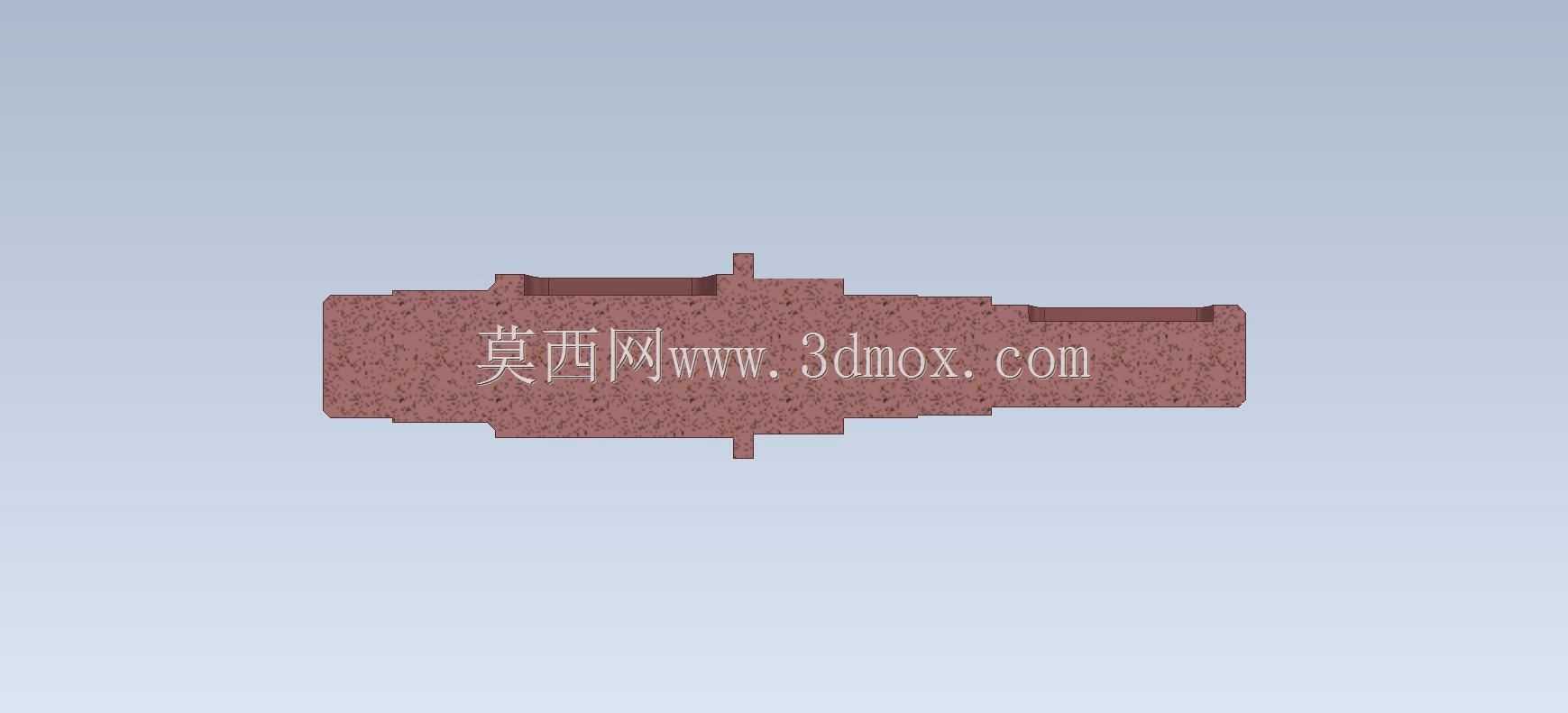

  做机械结构设计的从业者大多清楚,轴类零件是回转传动系统里最核心的基础构件,几乎所有需要传递扭矩、支撑回转部件的设备里都能见到这类零件的身影,从普通的输送辊道、小型机床主轴到动力输出单元,轴的设计合理性直接决定整套传动机构的运行稳定性与使用寿命。这次的阶梯轴建模练习,完全贴合常规传动轴的实际设计逻辑,没有做冗余的异形结构,每一段轴径的变化、每一处键槽的开设位置,都对应实际装配场景里的功能需求。

  从实际应用场景来看,这类带单键槽的阶梯轴,多用于中小功率的动力传递场景,比如小型输送机的驱动辊支撑轴、台式设备的动力输出轴、工装夹具的回转支撑轴,这类场景不需要承受过大的冲击载荷,对轴的同轴度、各安装位的尺寸精度有明确要求,同时要兼顾装配的便捷性,所以采用阶梯式的结构设计是最合理的选择。轴上不同直径的轴段,分别对应不同的装配功能:直径最小的端部轴段一般用来安装轴承或者端盖定位,中间直径稍大的轴段用来安装传动轮比如带轮、齿轮,通过键槽实现周向固定,传递扭矩,直径最大的轴肩位置则是核心的定位基准,用来给安装在轴上的零件提供轴向定位,避免传动过程中零件发生轴向窜动。

  在设计思路上,这类轴的建模首先要确定各轴段的直径与长度边界,所有轴段的直径变化都要遵循装配逻辑,从轴的一端到另一端,轴径按照装配顺序依次变化,避免出现装配时零件无法套入的“止口反向”问题。轴肩的高度要符合机械设计的常规规范,定位用的轴肩高度要大于被定位零件的倒角尺寸,同时不能过高导致零件拆卸困难,一般轴肩高度取相配零件内孔倒角高度的1.5-2倍即可。键槽的开设位置要避开轴的应力集中区域,键槽的长度要匹配所安装传动件的轮毂宽度,一般键槽长度比轮毂宽度短5-10mm,保证键装入后不会超出轮毂端面,同时键槽的宽度、深度要符合普通平键的标准尺寸系列,不需要做自定义的非标准键槽,否则后续加工、配件采购都会增加额外成本。

  从安装边界来看,这类轴的两端一般会配置深沟球轴承作为回转支撑,轴承安装位的轴径公差要取过渡配合,保证轴承内圈和轴之间不会发生相对转动,安装传动件的轴段公差可以取稍松的过渡配合或者间隙配合,方便装配时的零件推入,同时保证传动件和轴的同轴度。轴的两端都要做倒角处理,倒角尺寸一般取C1或者C2,既可以去除加工时的毛刺,也能方便装配时零件的导入,避免尖锐的棱边刮伤零件内孔或者划伤装配人员。轴上的圆角过渡也不能忽略,所有轴径变化的位置都要做圆角处理,圆角半径不能小于标准规定的最小值,以此降低应力集中系数,避免轴在承受交变扭矩的时候在轴肩位置发生疲劳断裂。

  很多刚接触机械设计的新人做轴类建模的时候,容易忽略实际装配的工艺性,比如把轴径设计成中间大两端小的对称结构,导致中间的传动件无法装入,或者键槽位置开在轴肩的过渡位置,导致加工的时候刀具无法走刀,又或者轴肩高度设计过高,导致安装在轴上的轴承无法用拉马拆卸。这个练习模型刚好把这些常规的设计要点都融入进去,从轴段划分到键槽布置,再到圆角、倒角的细节处理,都完全符合实际加工与装配的要求,用来练习轴类零件的建模逻辑、熟悉轴类零件的设计规范非常合适,建模过程中可以顺着装配顺序去梳理每一段结构的作用,而不是单纯照着图纸画尺寸,这样才能真正理解轴类零件的设计逻辑,后续做实际项目的时候就不会出现违背工艺性的设计错误。

  另外在实际选型应用的时候,这类轴的材质一般选用45号钢调质处理即可,不需要选用合金钢,毕竟中小载荷场景下45号钢的强度完全足够,调质后的硬度在HB220-250之间,既有足够的强度承受扭矩传递,也有不错的韧性抵抗一定的冲击载荷,加工性能也比较好,普通车床就能完成所有外圆、键槽的加工,加工成本低,配件采购也方便。如果是用于有腐蚀环境的场景,也可以根据需求更换为不锈钢材质,但对应的轴径尺寸要根据不锈钢的强度参数做适当调整,保证安全系数在允许范围内。
