带法兰基座弯通管路连接构件

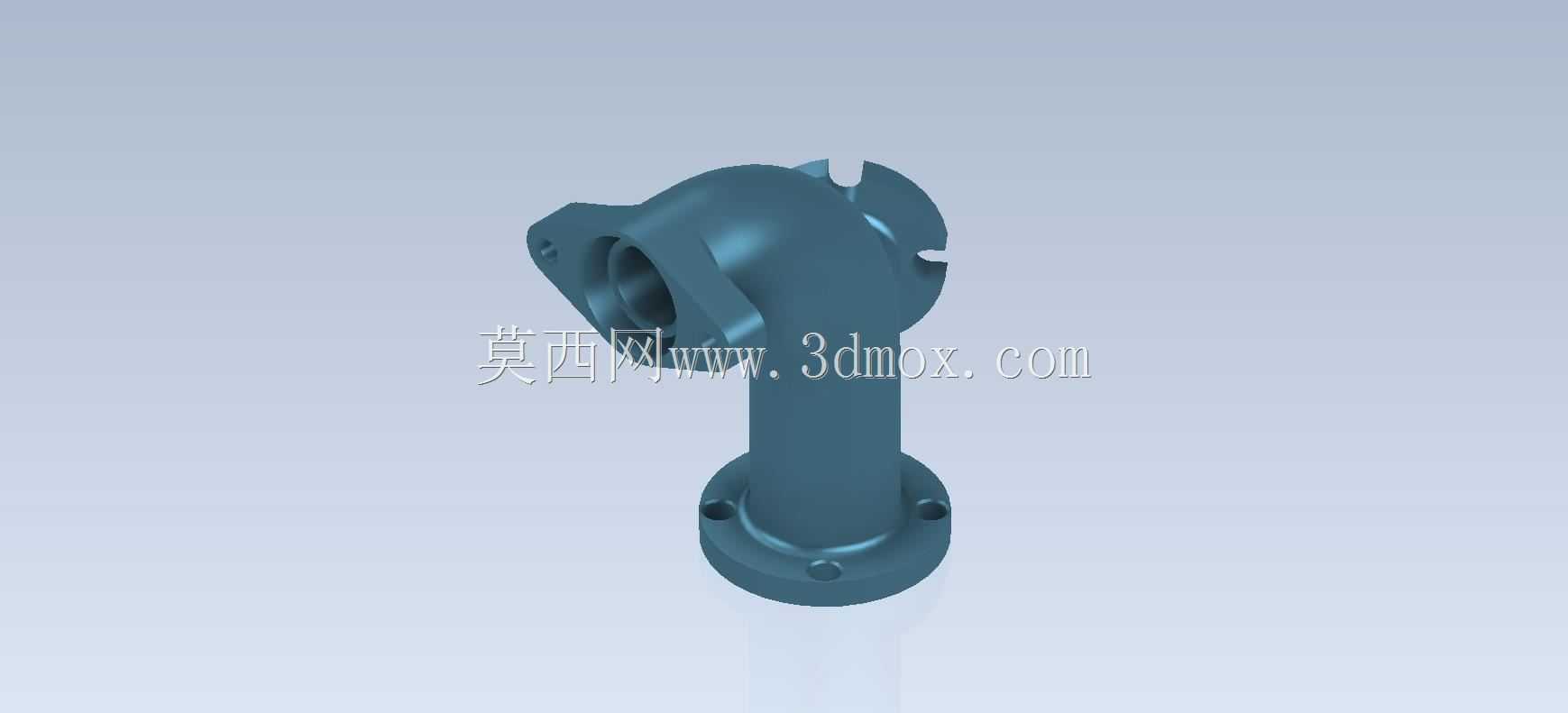

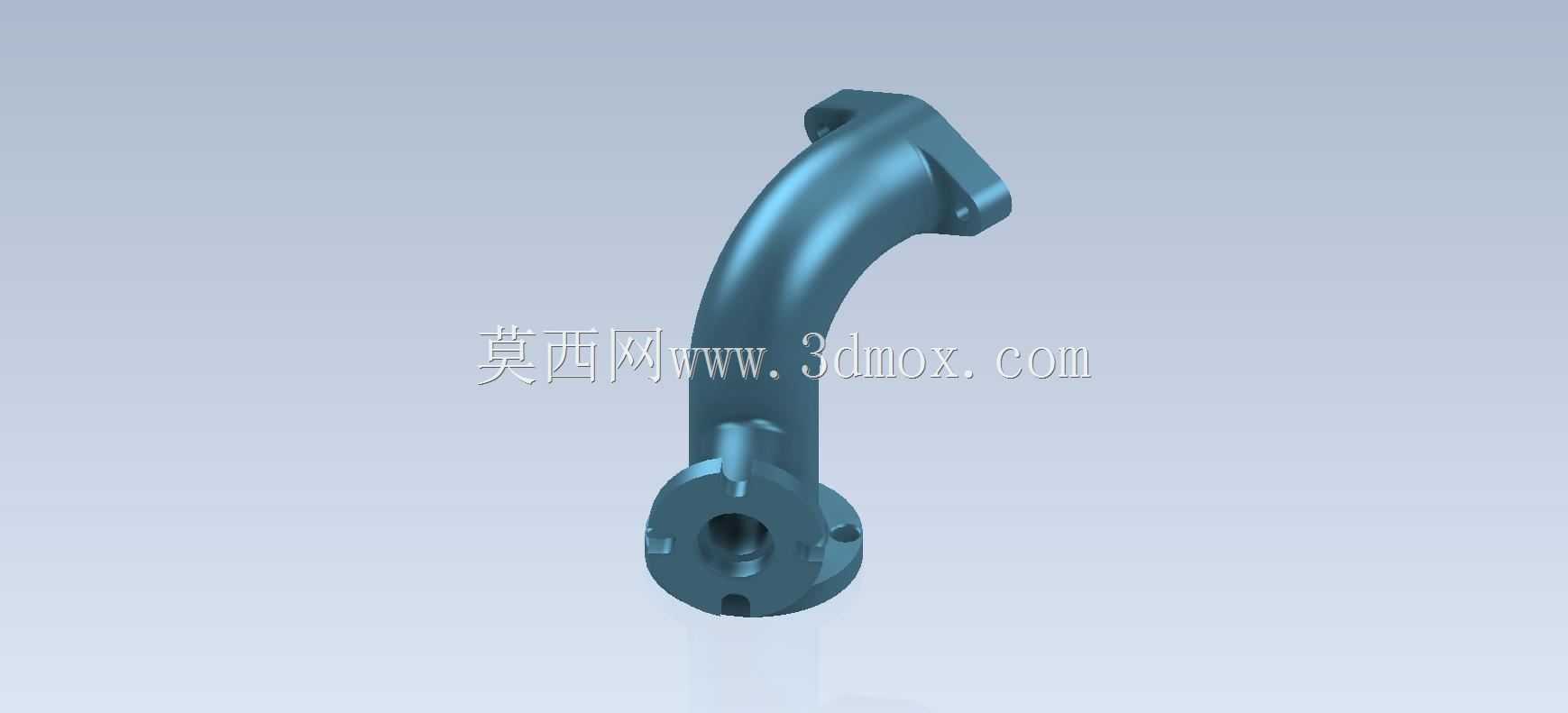

　　该弯通管路构件主要应用于工业流体输送系统的管路转向接驳场景，常见于液压动力单元、润滑系统、中低压给排水管线以及小型化工介质输送支路，可在有限安装空间内完成管路90度转向的同时，兼顾两端接口的刚性固定需求，避免软质管路弯折带来的通径缩减、流阻陡增问题。从结构设计来看，构件下部采用圆形法兰基座，法兰盘上均匀分布4个螺栓过孔，安装时可通过螺栓将整个构件直接固定在设备面板、支架或者泵阀的出口端面上，法兰与安装面之间可加装密封垫片实现端面静密封，适配的安装面平面度要求控制在Ra3.2以内即可满足常规工况的密封需求，基座法兰的外径尺寸比上部立管段外径大出近一倍，可有效分散管路工作时产生的振动载荷，避免连接部位出现应力集中导致的开裂。

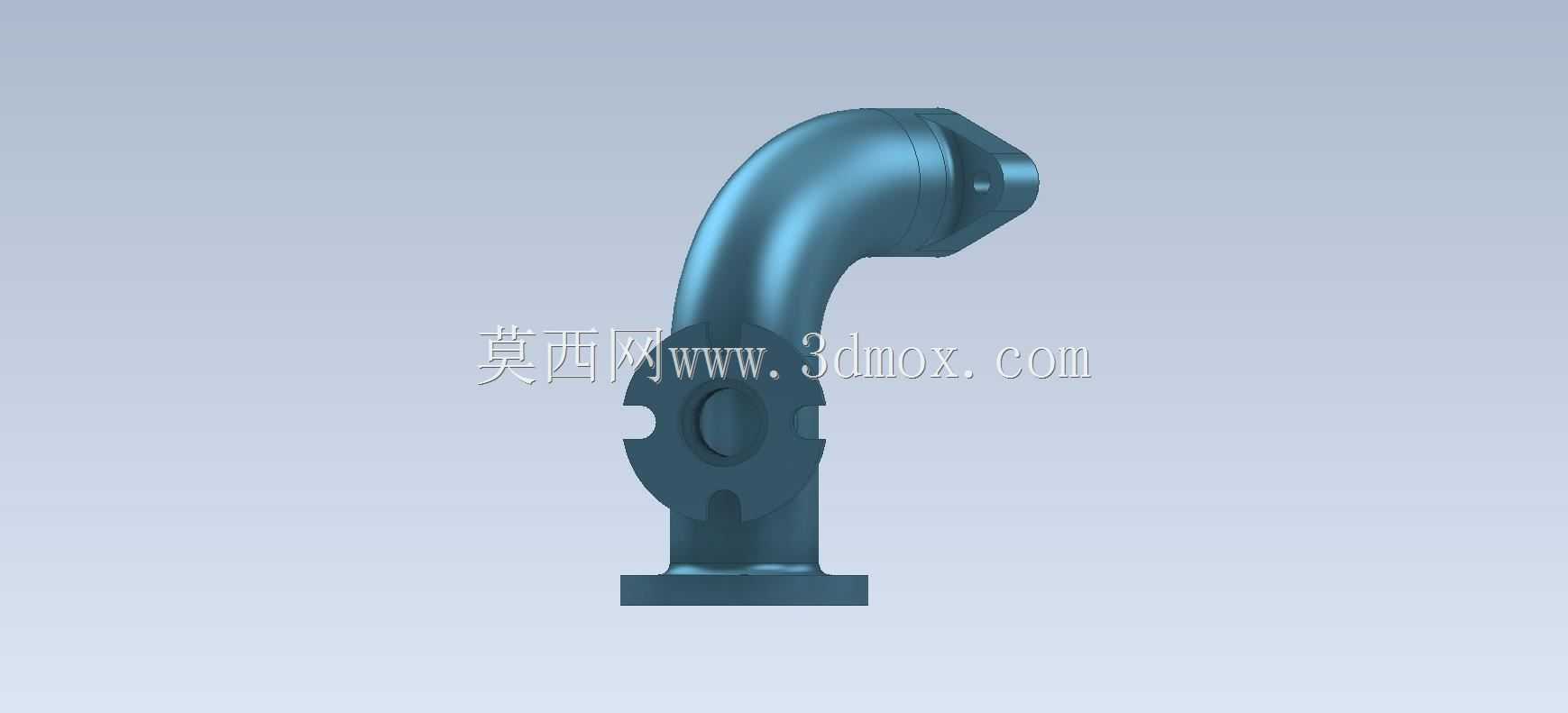

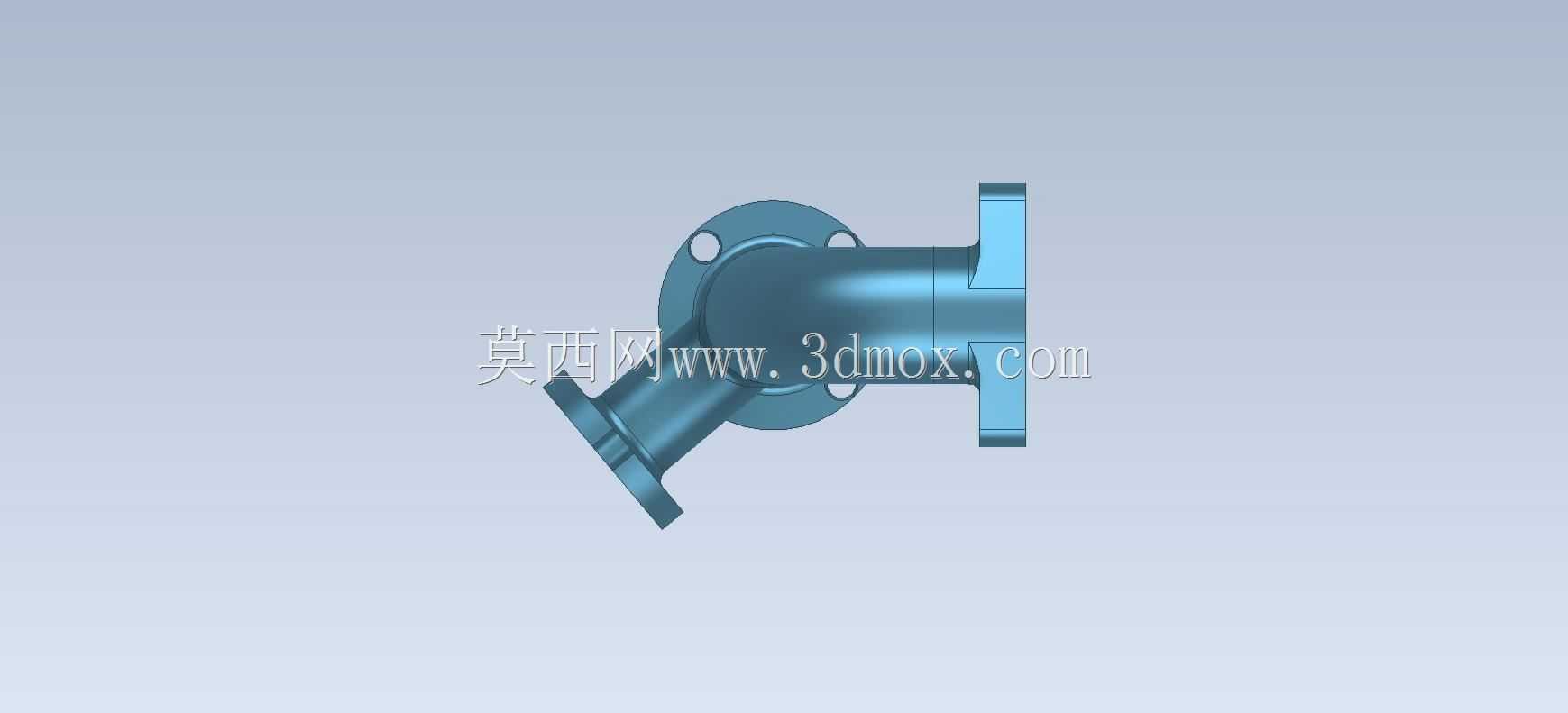

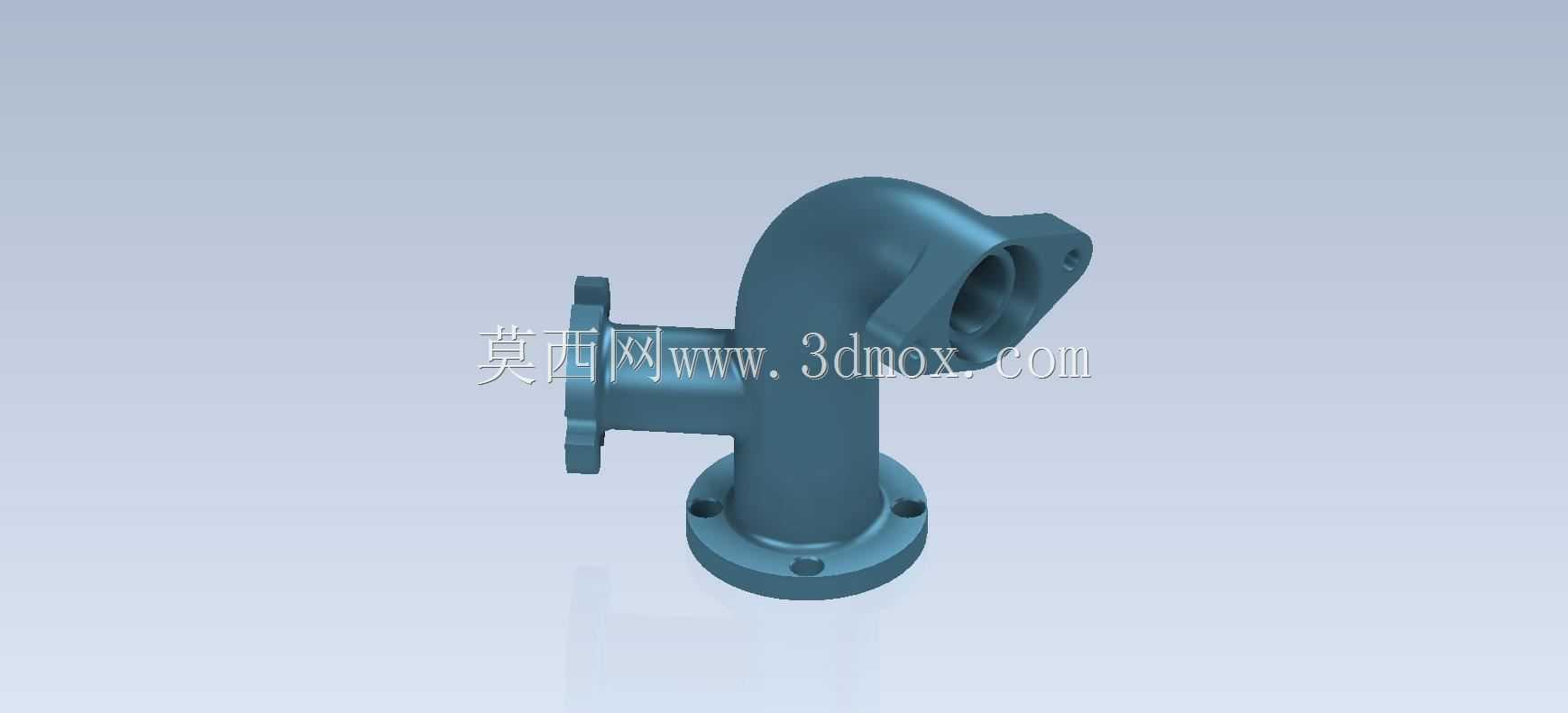

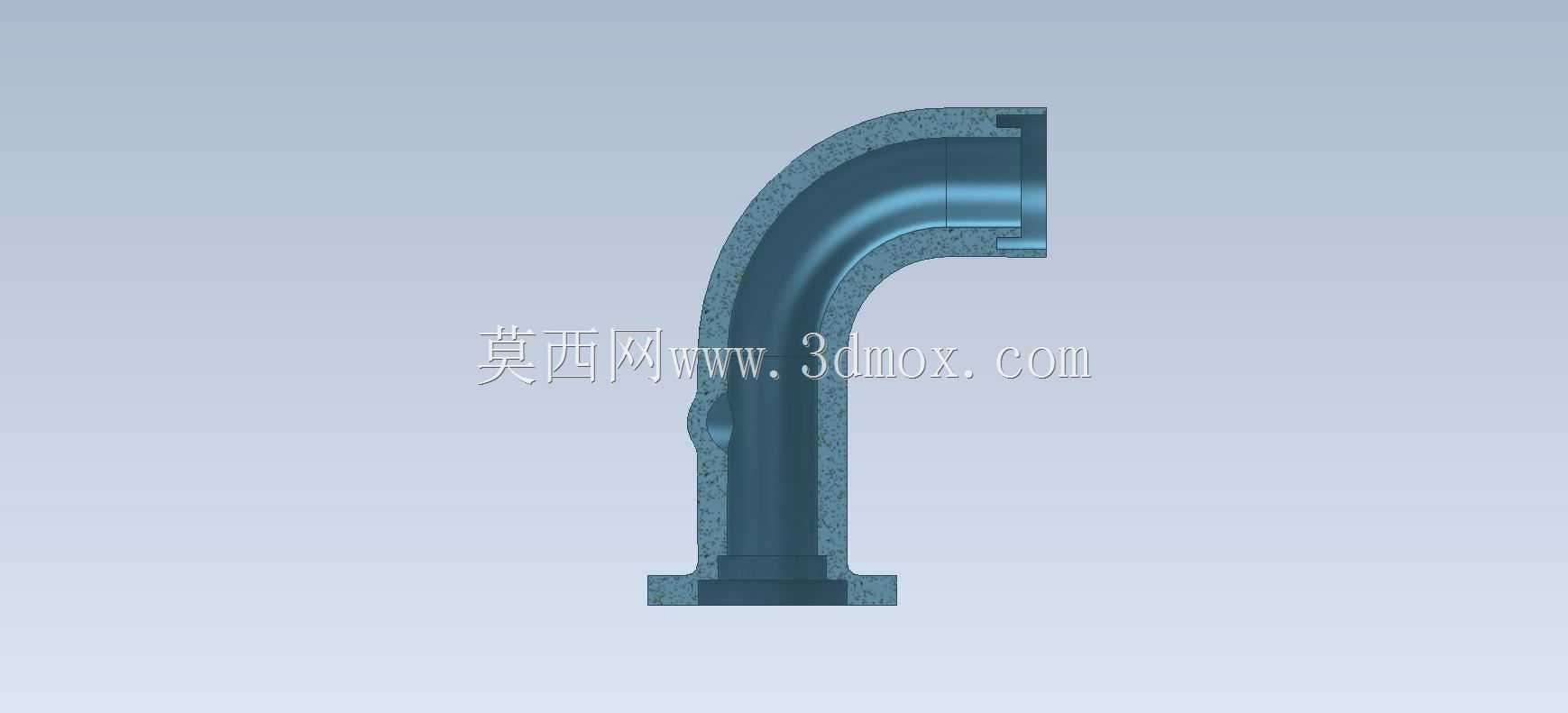

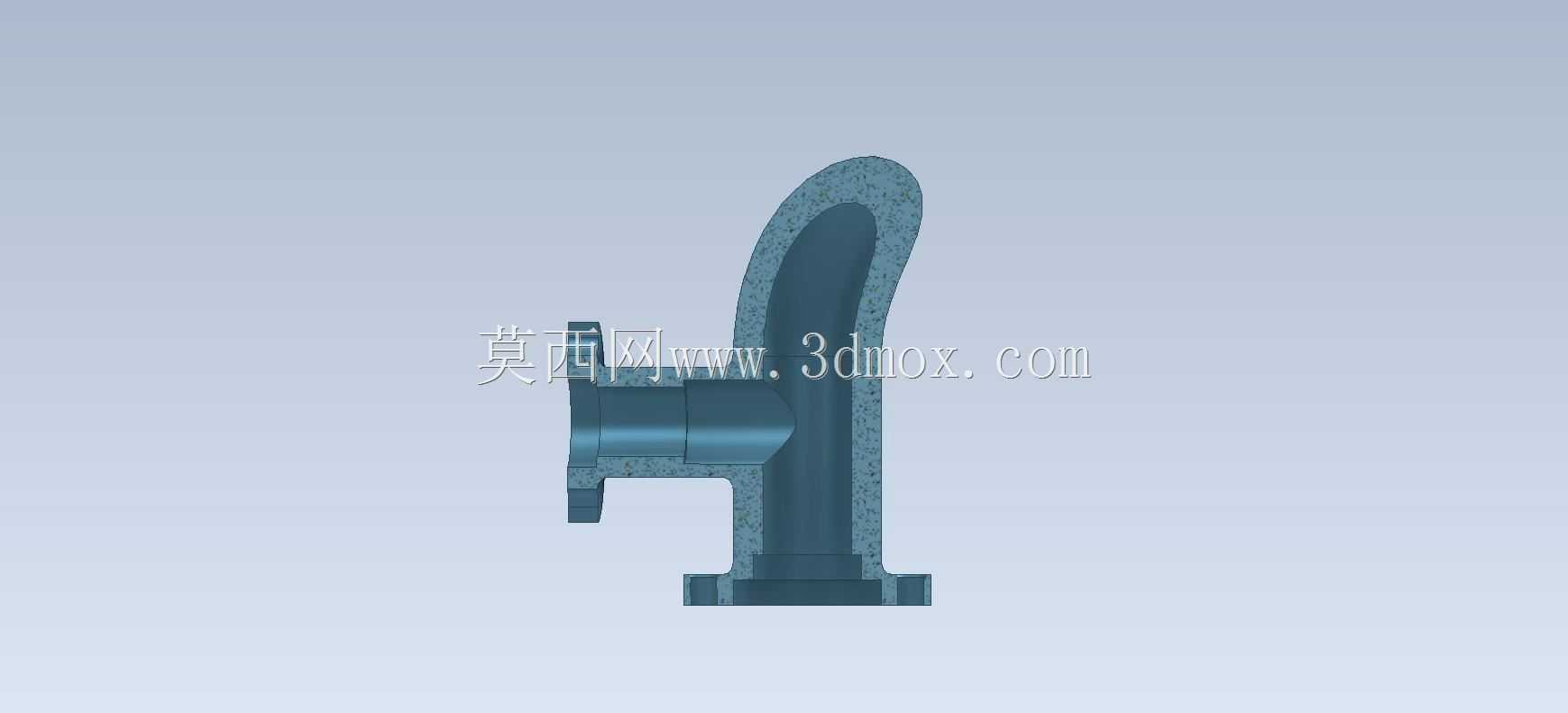

　　上部立管段为等径直筒结构，内壁做光滑过渡处理，无突变台阶，可降低介质流经时的局部阻力损失，减少湍流产生的管路振动与噪音。立管顶端的弯转部位采用大圆角过渡流道，而非直角弯折结构，这种设计一方面可以降低介质转向时的流阻，提升输送效率，另一方面可以避免直角位置长期受介质冲刷导致的壁厚减薄问题，延长构件的使用寿命。弯转后的出口端同样设置带安装缺口的法兰结构，缺口式设计相比整圈法兰可减少安装时的螺栓对位难度，适合在管线排布密集、操作空间狭小的场景下完成装配，出口端的法兰端面与下部基座法兰端面呈垂直布局，可直接对接水平走向的管路，无需额外加装弯头配件，减少管路系统的连接节点数量，也就降低了潜在的泄漏点风险。在建模逻辑上，

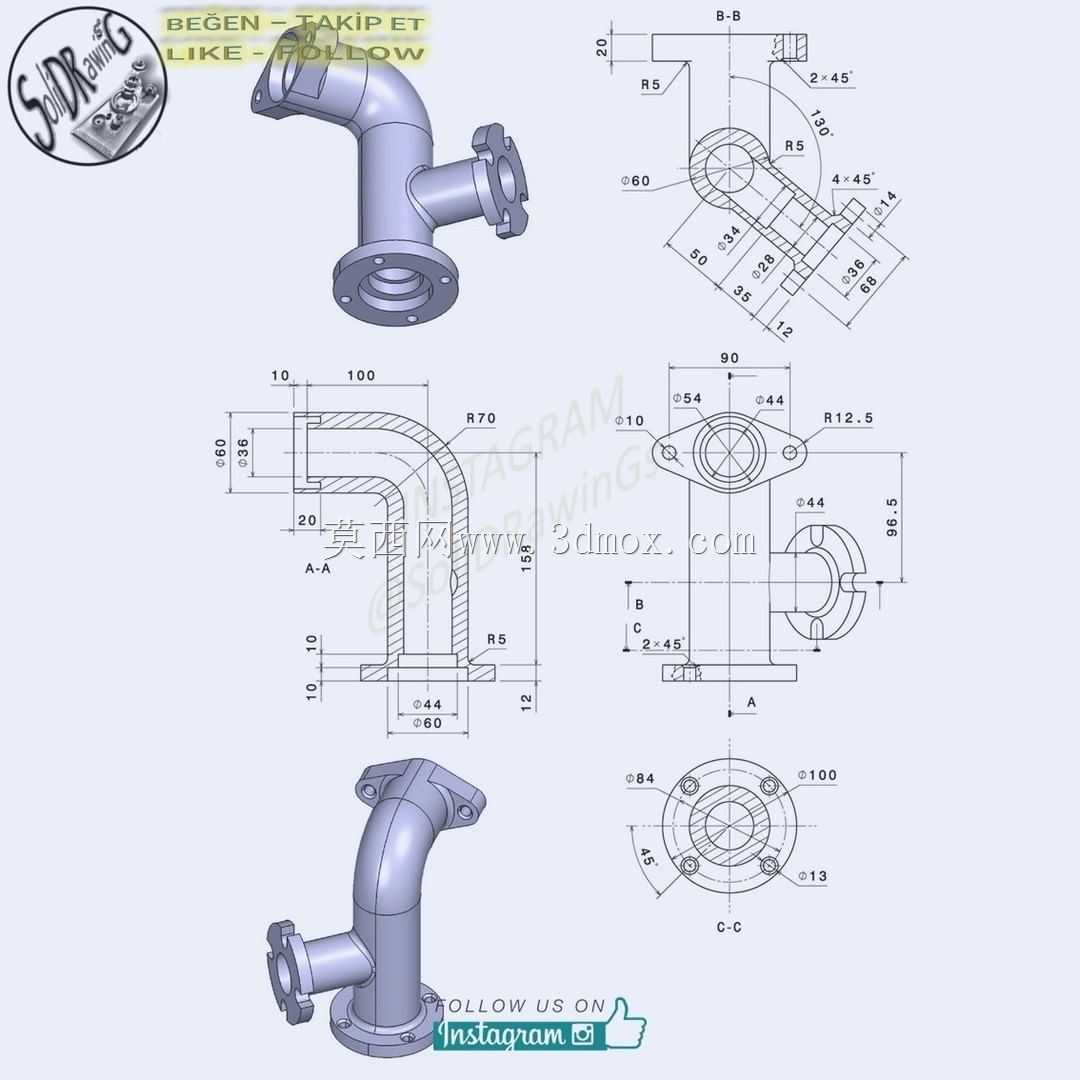

　　该构件优先以旋转特征构建主体流道与立管、基座的基础轮廓，之后通过拉伸切除完成法兰上的安装孔与定位缺口，所有转角位置都添加了适配铸造或者注塑成型工艺的工艺圆角，避免尖锐棱角导致的应力集中，同时也符合常规机械加工的工艺要求，不会出现无法脱模或者刀具无法加工的死角。从安装边界来看，构件整体高度方向的尺寸需匹配周边管线的排布间距，下部法兰的螺栓孔中心圆直径需与对接设备的接口安装尺寸完全一致，出口端法兰的安装缺口位置可根据实际布线需求调整周向角度，适配不同走向的水平管路接驳需求，构件的壁厚根据常规公称压力等级设计，可满足1.6MPa及以下工作压力的管路使用需求，若应用于高压工况可在现有结构基础上调整壁厚参数，

　　同时加大法兰盘的厚度与螺栓孔规格即可适配。这类一体式弯通法兰构件相比采用标准弯头搭配法兰片焊接组装的结构，整体刚性更好，不存在焊缝腐蚀泄漏的隐患，外观也更加规整，适合在对管路整洁度、可靠性要求较高的设备内部集成使用，比如小型液压站的内部管路排布、实验设备的流体回路搭建等场景，既可以减少装配工作量，也能提升整个管路系统的长期运行稳定性。
