开槽导轨安装支座结构设计方案

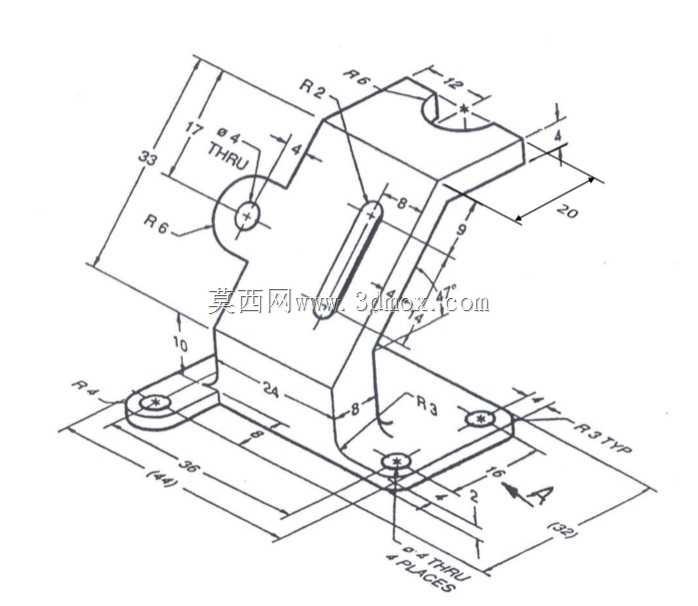

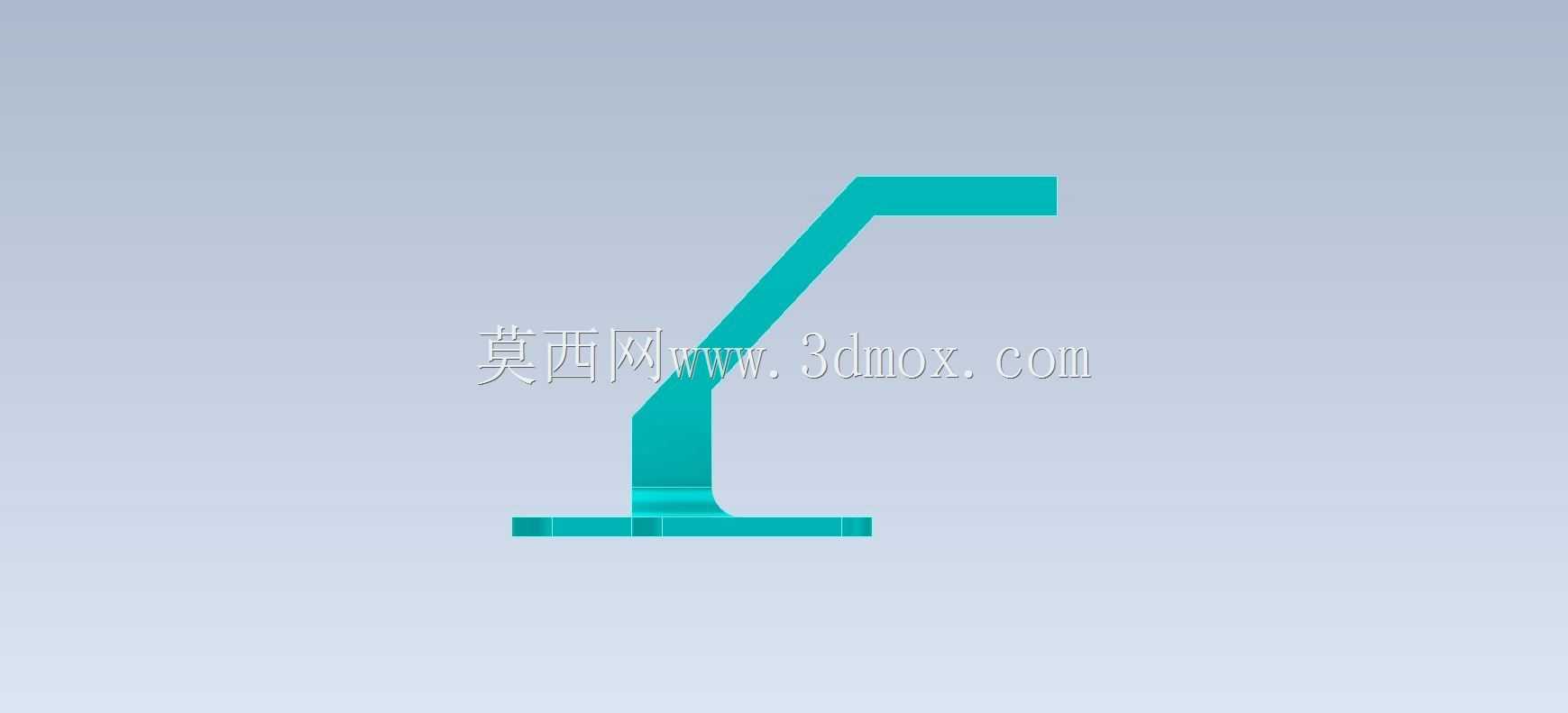

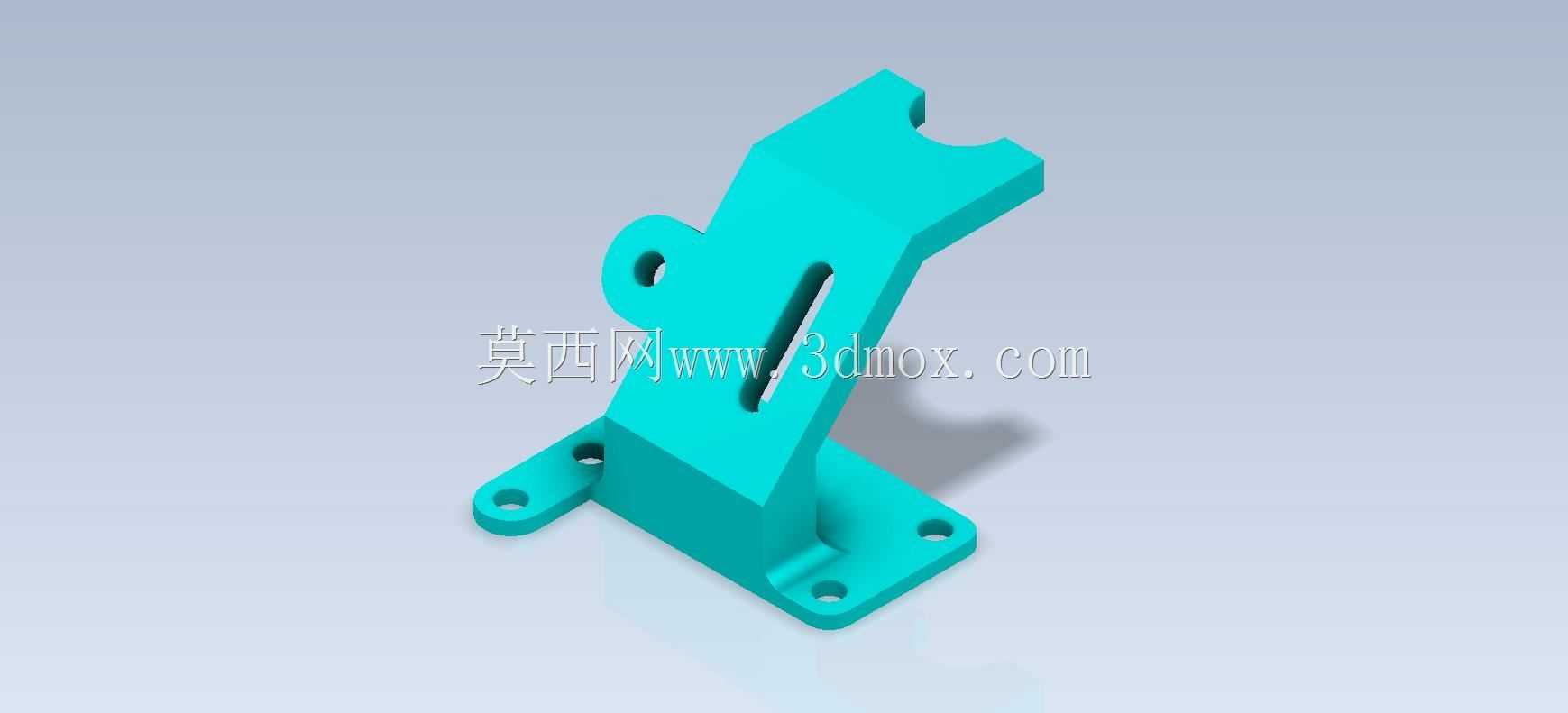

　　在非标自动化生产线的直线导向单元搭建中，这类带开槽结构的导轨安装支座是衔接执行模组与设备机架的核心承载零件，日常多应用在小型物料移栽机构、点胶设备Z轴导向组件、检测工位滑台的固定端，承担着导向件定位、负载传导、位置微调的多重作用，区别于标准一体式导轨座，这类开槽结构的支座能在装配阶段提供一定的位置调整余量，抵消机架焊接或机加工带来的形位公差，降低现场装配的修配工作量。从结构设计逻辑来看，零件主体采用L型承载布局，竖直支撑段开设的长圆形通槽是核心功能结构，槽宽匹配常用导轨的安装螺栓直径，槽的长度方向预留了12mm的调整行程，装配时可先将导轨通过螺栓预紧在支座上，待整体滑台平行度、同轴度打表校准后再完全锁死固定，

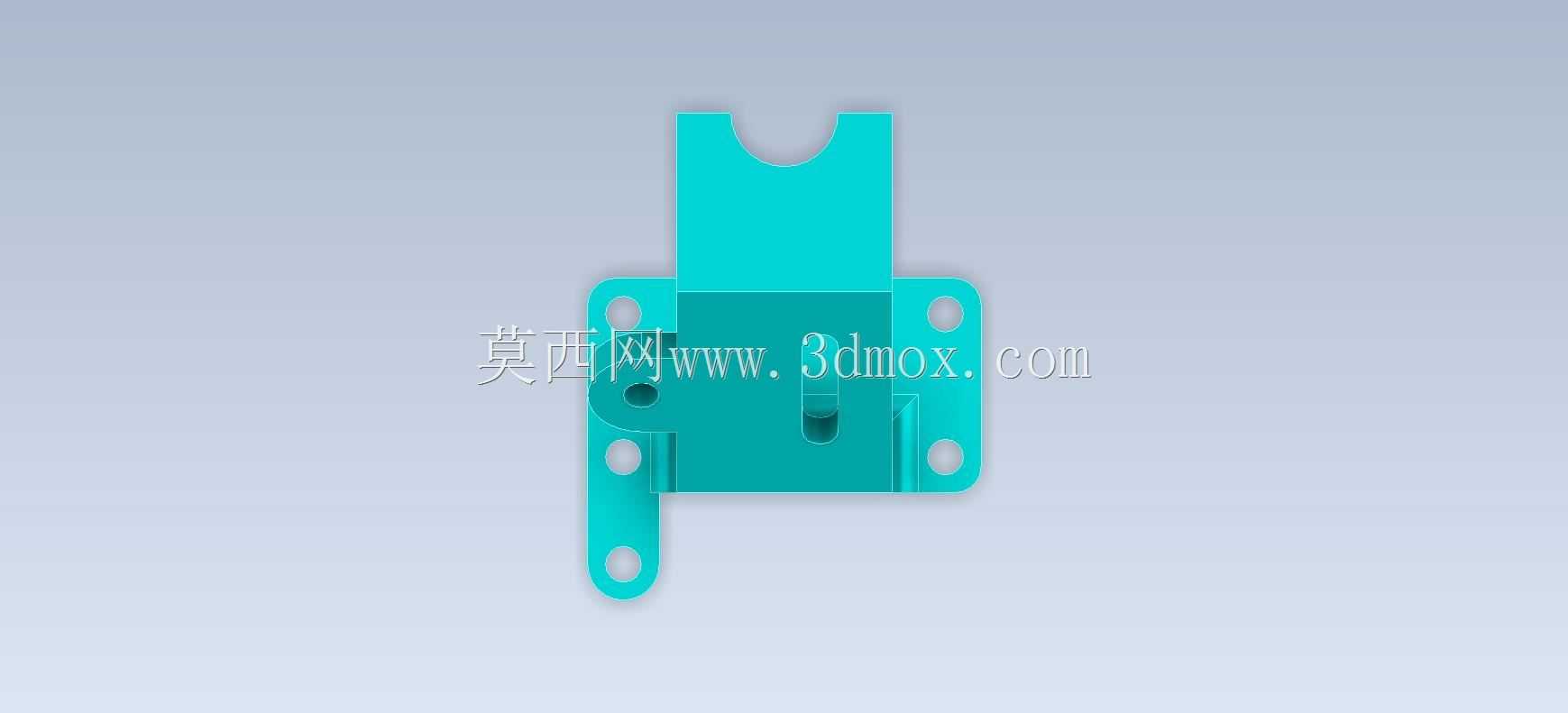

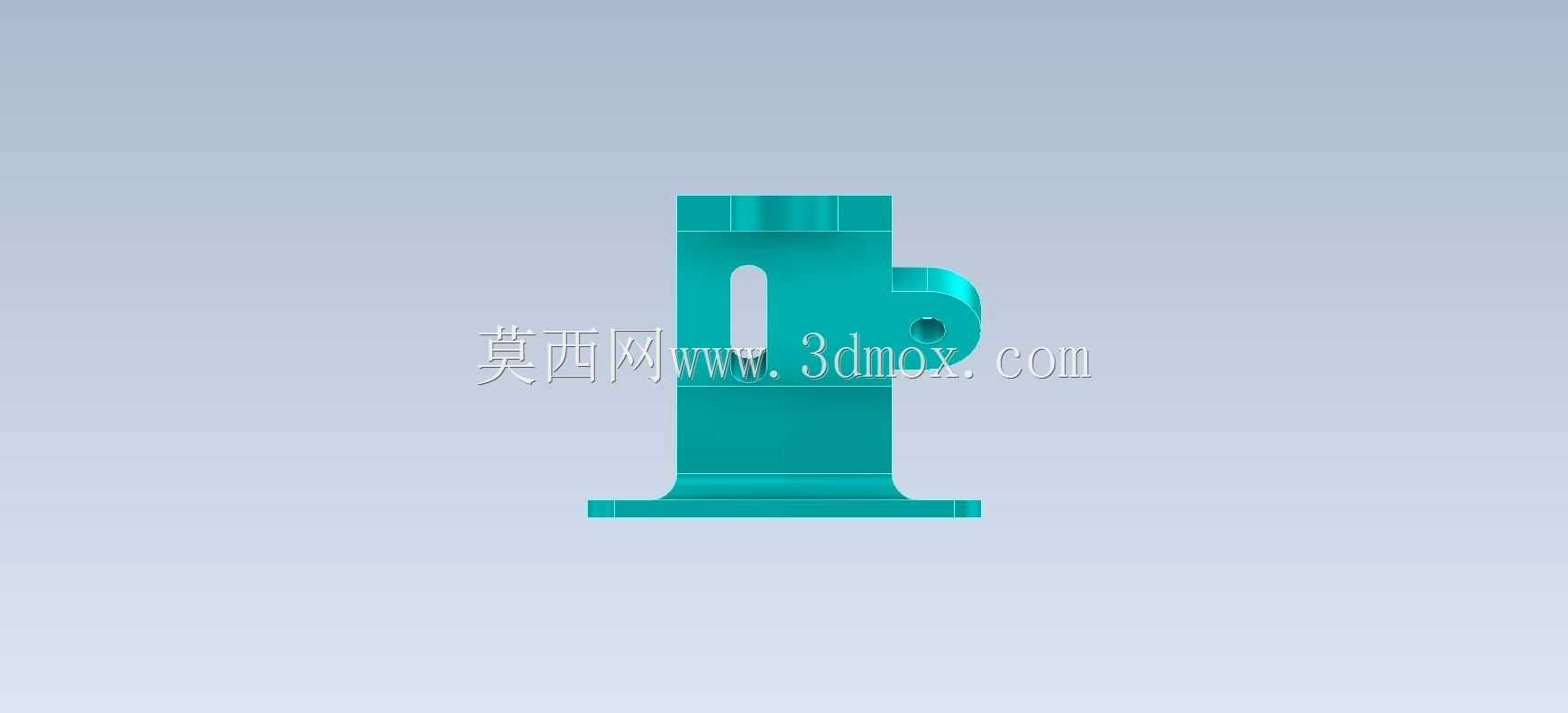

　　避免硬定位带来的装配应力，长期运行下能减少导轨滑块的偏磨问题，延长导向组件的使用寿命。底部安装法兰采用外伸式双耳结构，四个安装孔分别布置在法兰的四个角位，孔位间距按照常用4040铝型材的槽心距设计，可直接通过T型螺栓固定在铝型材机架上，也可适配钢板焊接机架的打孔安装，法兰与竖直支撑段的衔接位置做了三角加强筋结构，筋厚与主体壁厚保持一致，在不额外增加零件整体重量的前提下，将竖直段的抗倾覆刚度提升40%以上，能承受滑台带载运行时的侧向冲击力，避免支座变形导致的导向卡滞问题。竖直支撑段侧面额外设置的带孔凸耳结构，可用于安装限位开关、传感器支架或者拖链固定端，不用在主体结构上二次打孔，减少装配时的加工工序，凸耳的孔位直径匹配常用的M3、

　　M4传感器安装螺栓，位置刚好避开导轨的安装行程范围，不会和滑台的运动路径产生干涉。零件的外形尺寸控制在紧凑区间内，整体高度不超过80mm，底部法兰的总宽度控制在60mm，竖直段的厚度为12mm，不会占用过多的设备安装空间，适合在空间局促的小型自动化设备内部使用，安装边界上需要注意，支座固定后竖直支撑面的平面度公差控制在0.02mm以内，长槽的长度方向与导轨运动方向的平行度公差需要控制在0.03mm/m以内，才能保证导轨运行的顺畅度。设计过程中对零件的壁厚做了均匀化处理，所有转角位置都设置了R2的铸造圆角或者加工倒角，既可以避免应力集中导致的零件断裂，也适配注塑、3D打印或者数控铣削的多种加工工艺，

　　小批量打样时可直接采用尼龙或者树脂材料3D打印验证结构，批量生产时可采用铝合金压铸或者Q235钢板铣削加工，表面做阳极氧化或者喷塑处理，提升防锈能力和外观质感。实际选型使用时，需要根据搭载的滑台负载确认支座的固定螺栓强度，当滑台带载重量超过5kg时，底部安装螺栓建议采用M5以上规格，竖直段导轨固定螺栓的拧紧力矩需要控制在推荐值范围内，避免过度拧紧导致长槽变形，影响调整功能的正常使用。这类支座的开槽结构还可以拓展用于导向轴、缓冲器等其他标准件的安装固定，通过更换不同的适配压块就能实现不同规格导向件的装夹，在非标设备的快速搭装场景中具备很强的通用性，能减少非标定制零件的种类，降低设备的整体设计和加工成本。
