弯管式法兰连接基座结构件

　　该弯管式法兰连接基座结构件，常见于中小型流体输送系统、小型内燃机组进排气支路、试验台架气路连接单元中，作为管路转角处的承载与转接核心部件使用，可实现垂直方向与水平方向管路的90度转向对接，同时承担管路固定、支路接口预留的功能，避免管路悬空布设带来的振动疲劳、密封失效问题。从实际应用场景来看，这类结构件多适配小通径的低压流体管路，工作压力通常不超过1.6MPa，可输送常温状态下的空气、润滑油、冷却水等介质，在小型动力设备台架、教学实训试验装置、小型自动化生产线气路单元中应用十分广泛，相比标准直角弯头，其自带的安装基座可直接固定在设备机架面板上，无需额外设计管路固定支架，能大幅减少装配环节的零件数量，降低现场安装的调试工作量。

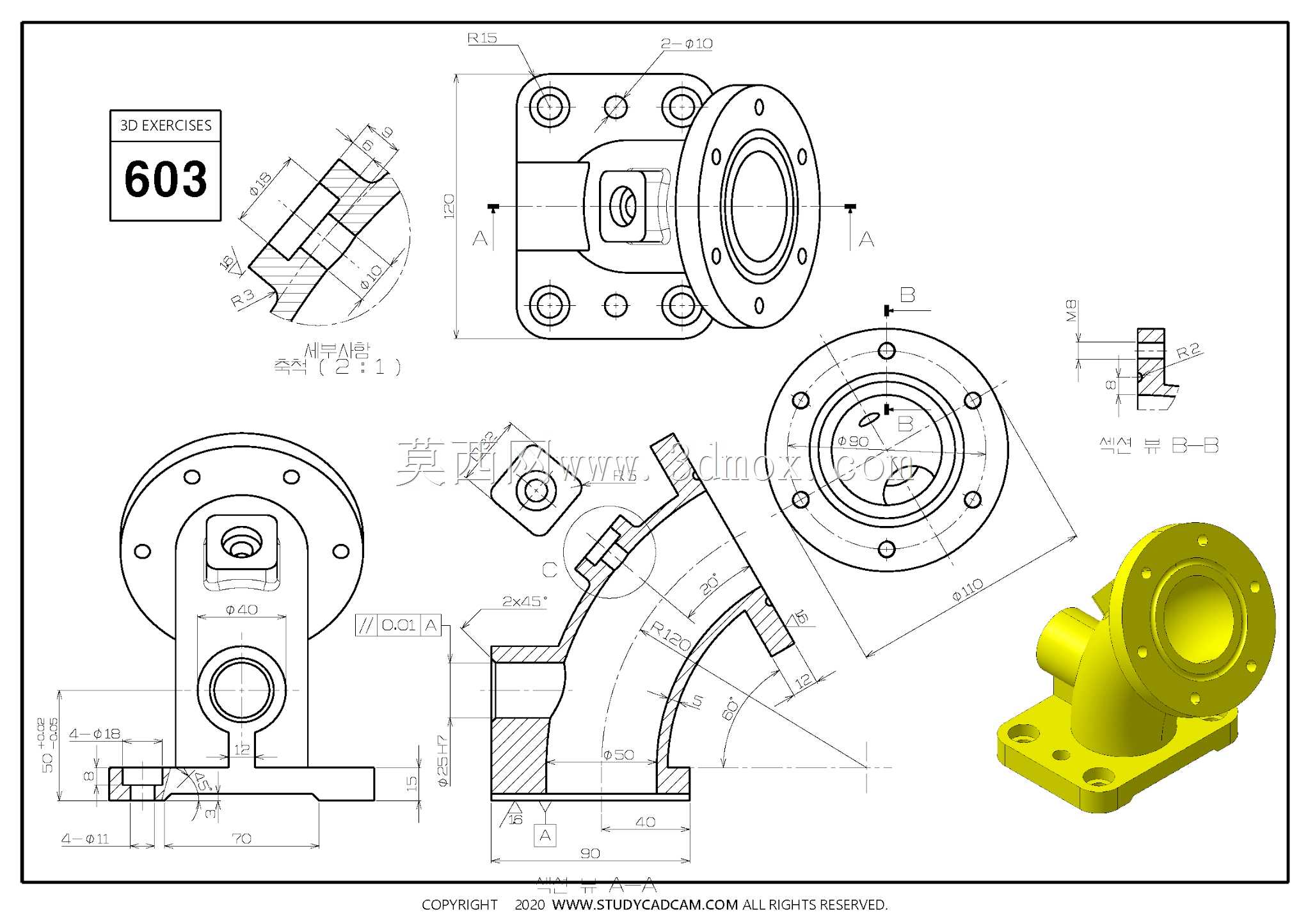

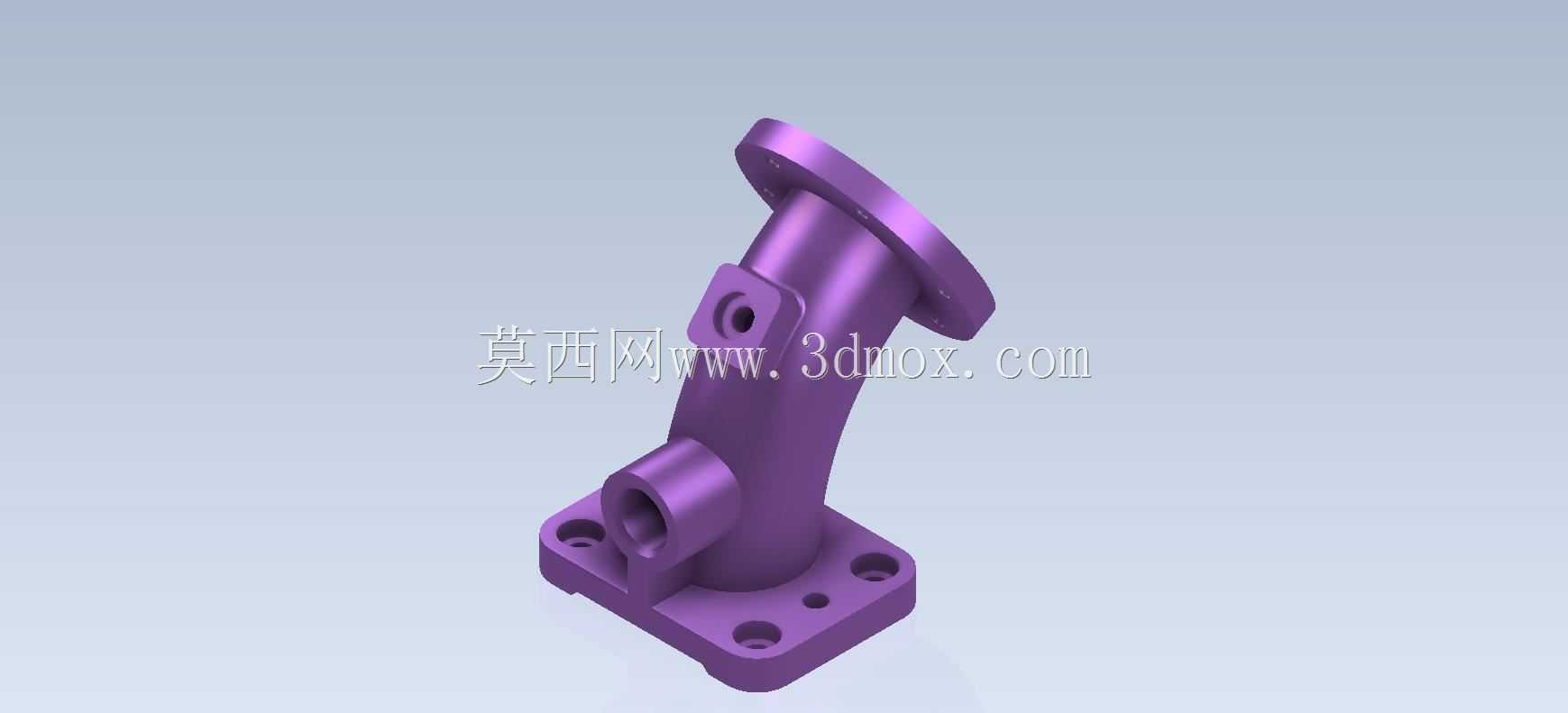

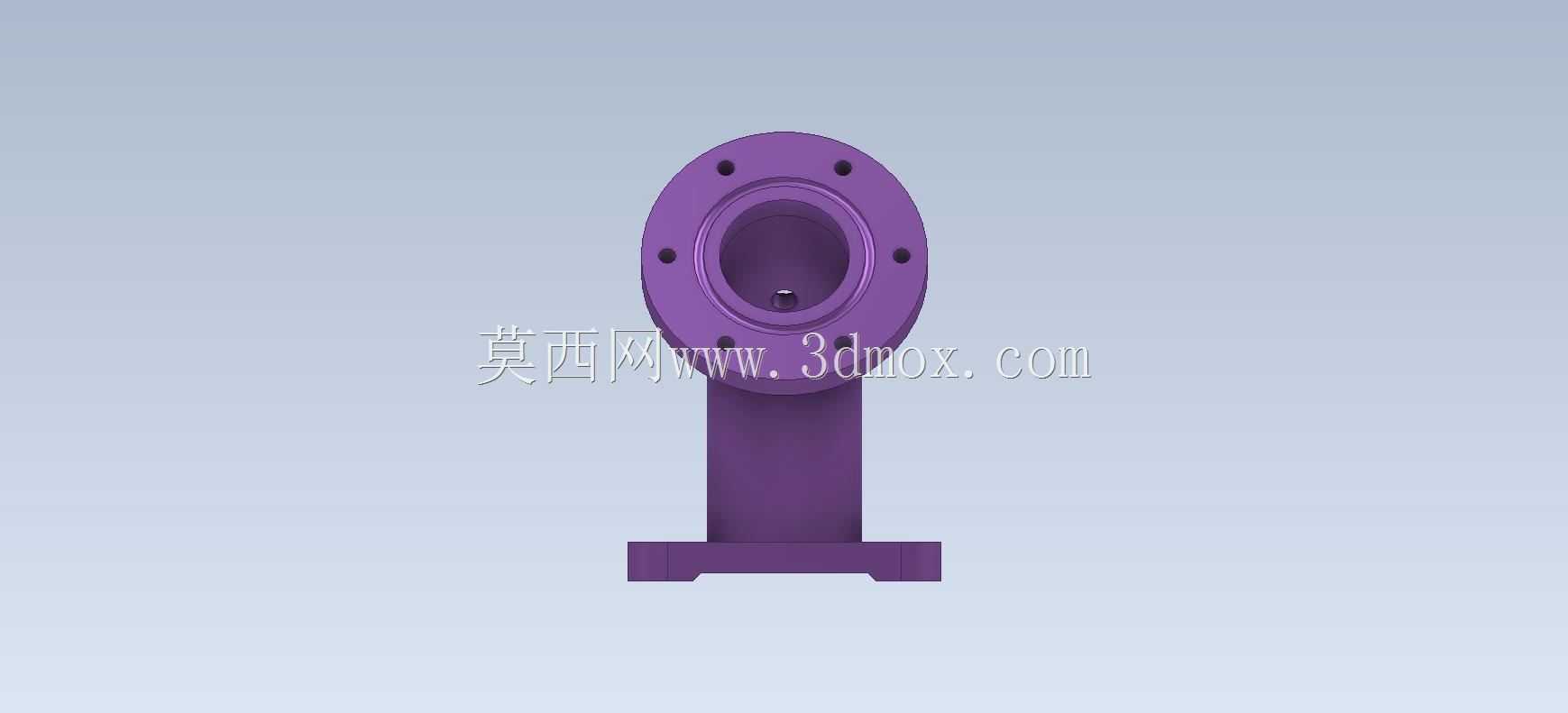

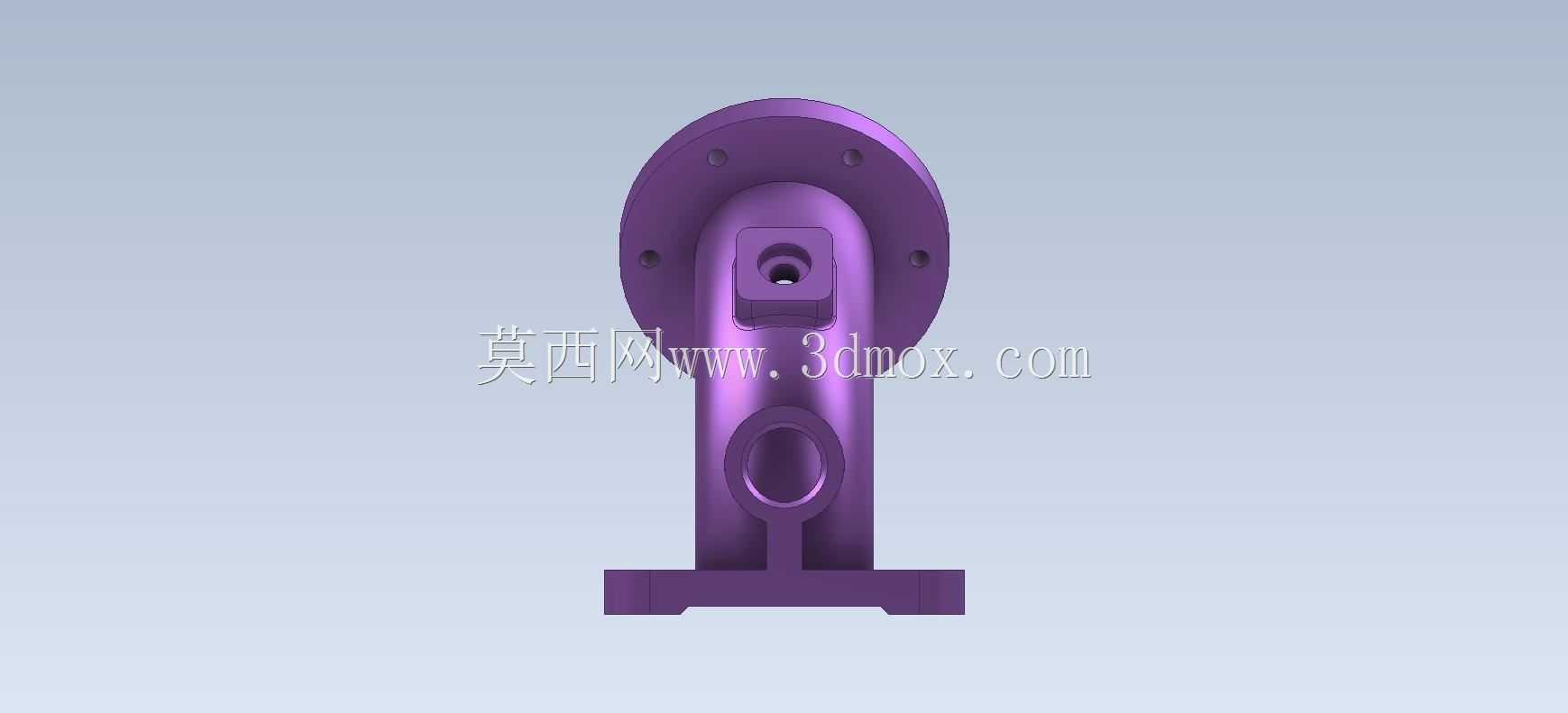

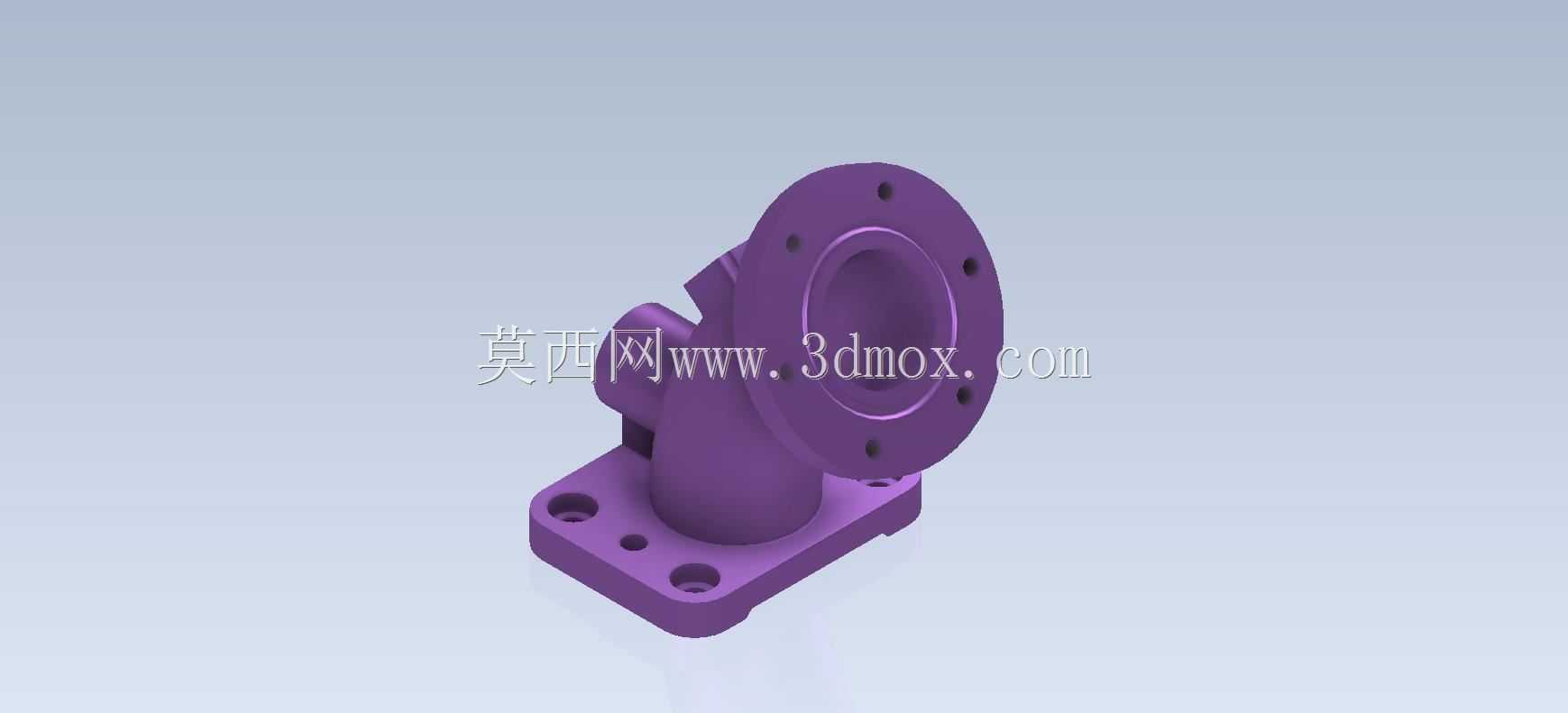

　　从结构设计思路来看，该部件采用一体化铸造成型后机加工的工艺路线设计，整体为90度弯管主体结构，下端为方形安装法兰基座，上端为圆形对接法兰，弯管侧壁预留了一个侧向的螺纹接口，可用于安装压力检测传感器、排气螺塞或者支路引流接头。下端方形法兰的四个角位置设置了沉头安装孔，安装时可使用内六角螺栓从法兰上表面穿入，直接固定在设备的安装面板上，沉孔设计可保证螺栓头部不突出法兰表面，避免与上端对接的管路部件产生干涉；方形法兰表面还设置了多个定位销孔与密封槽预留位，实际加工时可根据密封需求加装O型密封圈或者密封垫片，保证连接面的密封性能，防止介质泄漏。上端圆形法兰为标准的凸面法兰结构，法兰端面均匀分布多个螺栓过孔，可与同规格的管路法兰进行对接，法兰端面的粗糙度要求达到Ra1.6，保证密封面的贴合度，避免高压下出现渗漏。

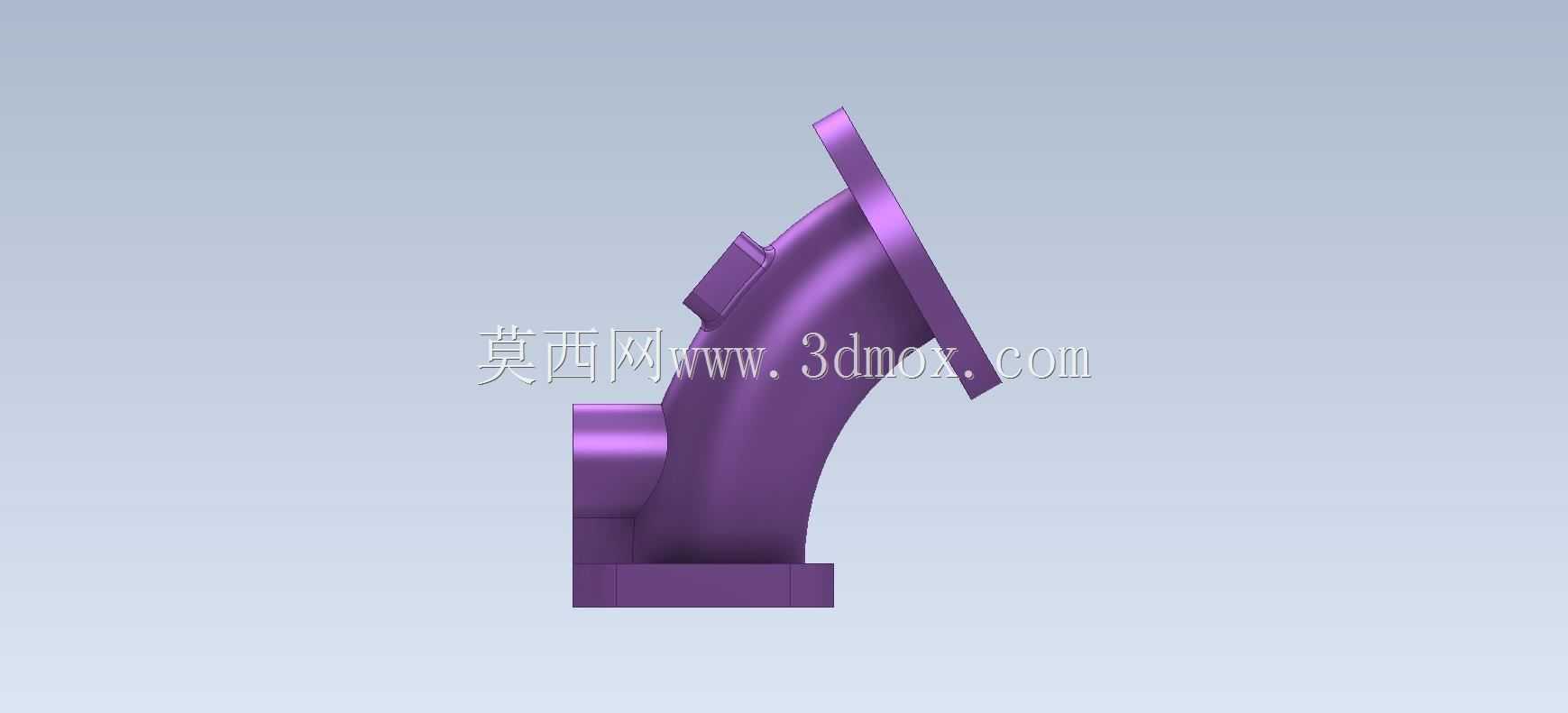

　　从安装边界尺寸来看，下端方形安装法兰的边长约为弯管通径的3.5倍，可保证安装后整体结构的稳定性，即使在管路存在一定振动的工况下，也不会出现固定螺栓松动的问题；弯管主体的弯曲半径为通径的1.5倍，既保证了介质在转角处的流动顺畅，减少局部阻力损失，又避免了弯曲半径过大导致的整体结构占用空间过多的问题；侧壁预留的侧向接口中心轴线与弯管两端法兰的中心轴线呈空间垂直状态，接口位置距离下端安装法兰的高度约为弯管总高度的三分之一，该位置的选择既方便操作人员安装检测元件，又不会与上下端的法兰连接螺栓产生操作空间干涉。

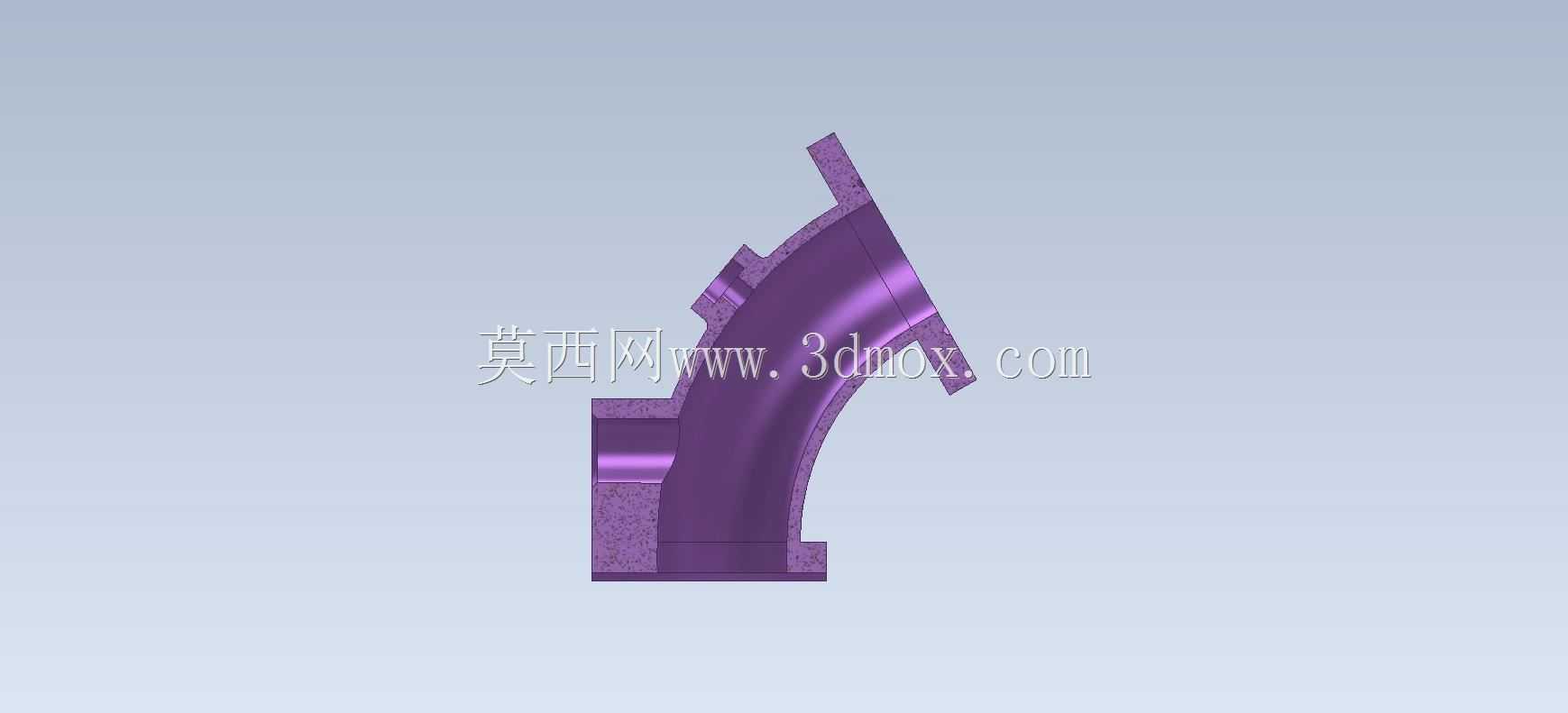

　　在建模设计过程中，需要重点关注几个关键尺寸的公差配合：首先是上下两端法兰的安装孔位位置度公差，需要控制在0.1mm以内，保证现场安装时螺栓可顺利穿入，不会出现孔位错位导致的强制装配问题；其次是弯管内壁的流道需要做圆滑过渡处理，不能出现明显的台阶或者锐角，避免介质流动时产生湍流，同时减少流道内的杂质沉积；另外侧壁预留接口的螺纹轴线需要与弯管主体外壁垂直，螺纹加工的有效深度需要满足标准螺纹旋合长度要求，保证外接元件安装后的连接强度与密封性能。从结构强度角度来看，弯管与两端法兰的连接位置设置了均匀的过渡圆角，可有效降低应力集中系数，在承受管路内压与安装预紧力的共同作用下，不会出现根部开裂的问题；弯管主体的壁厚根据工作压力计算选取，在保证强度的前提下尽可能减少壁厚，降低整体零件的重量，减少材料成本。

　　实际装配使用时，需要先将下端方形法兰与设备安装面板之间加装适配的密封垫片，按照对角顺序逐步拧紧固定螺栓，保证法兰面受力均匀，避免出现偏载导致的密封失效；之后再对接上端的管路法兰，同样按照对角拧紧的方式操作，最后在侧壁预留接口处安装对应的检测元件或者堵头。日常维护过程中，可定期检查法兰连接位置的密封情况，以及固定螺栓的预紧力，若出现介质渗漏可及时更换密封垫片，该结构件的整体设计通用性较强，可通过调整法兰尺寸、弯管通径、侧壁接口规格来适配不同的工况需求，是流体管路系统中十分实用的转接承载部件。
