方形法兰立式带侧通油口液压阀块

　　在中小型液压站的油路集成设计里，这类带方形安装法兰的立式阀块是很常见的基础元件，日常做液压回路改造、小型压机的油路排布时经常会用到类似结构。它的核心作用是把分散的油路通道集成在单个块体内部，减少外接管路的接头数量，降低油路泄漏的概率，同时能让整个液压单元的布局更紧凑，节省设备内部的安装空间。

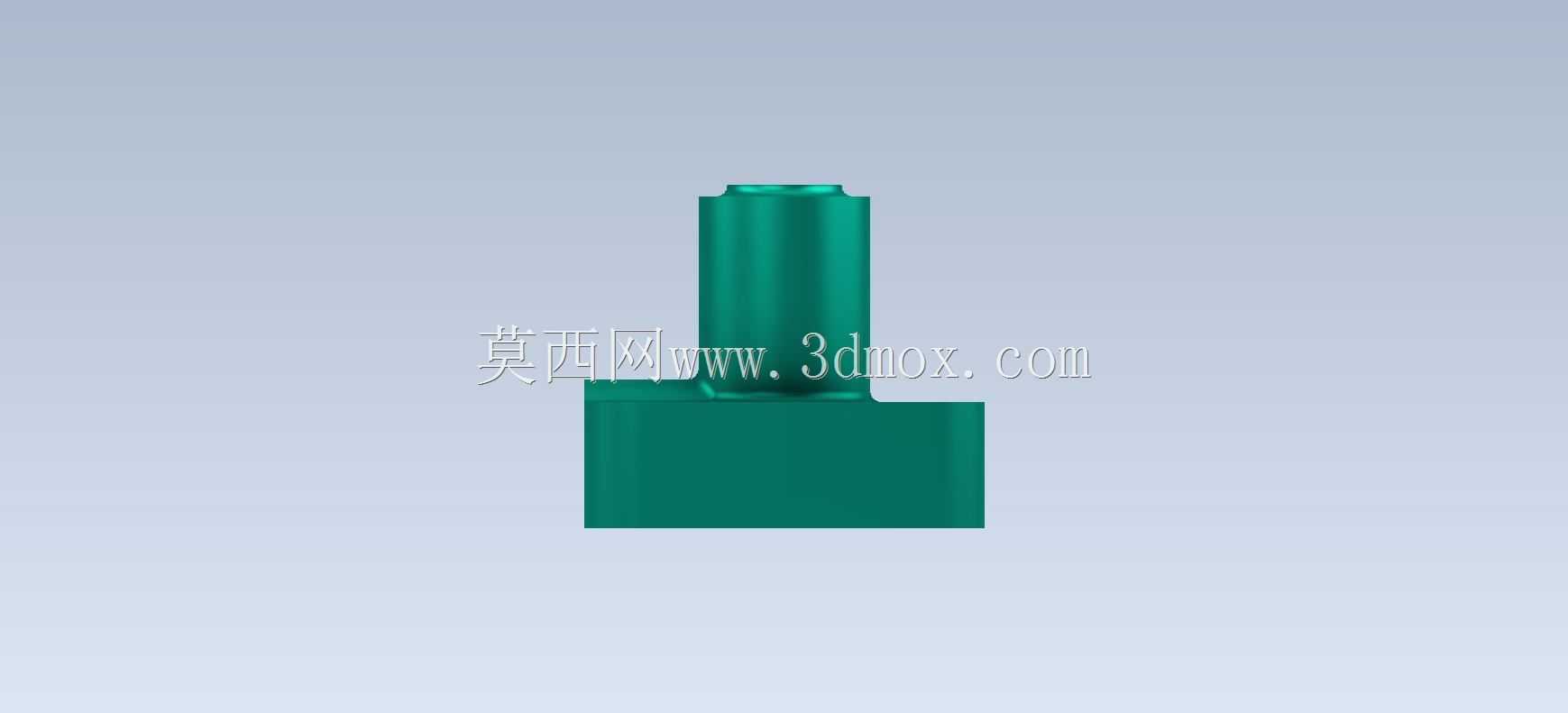

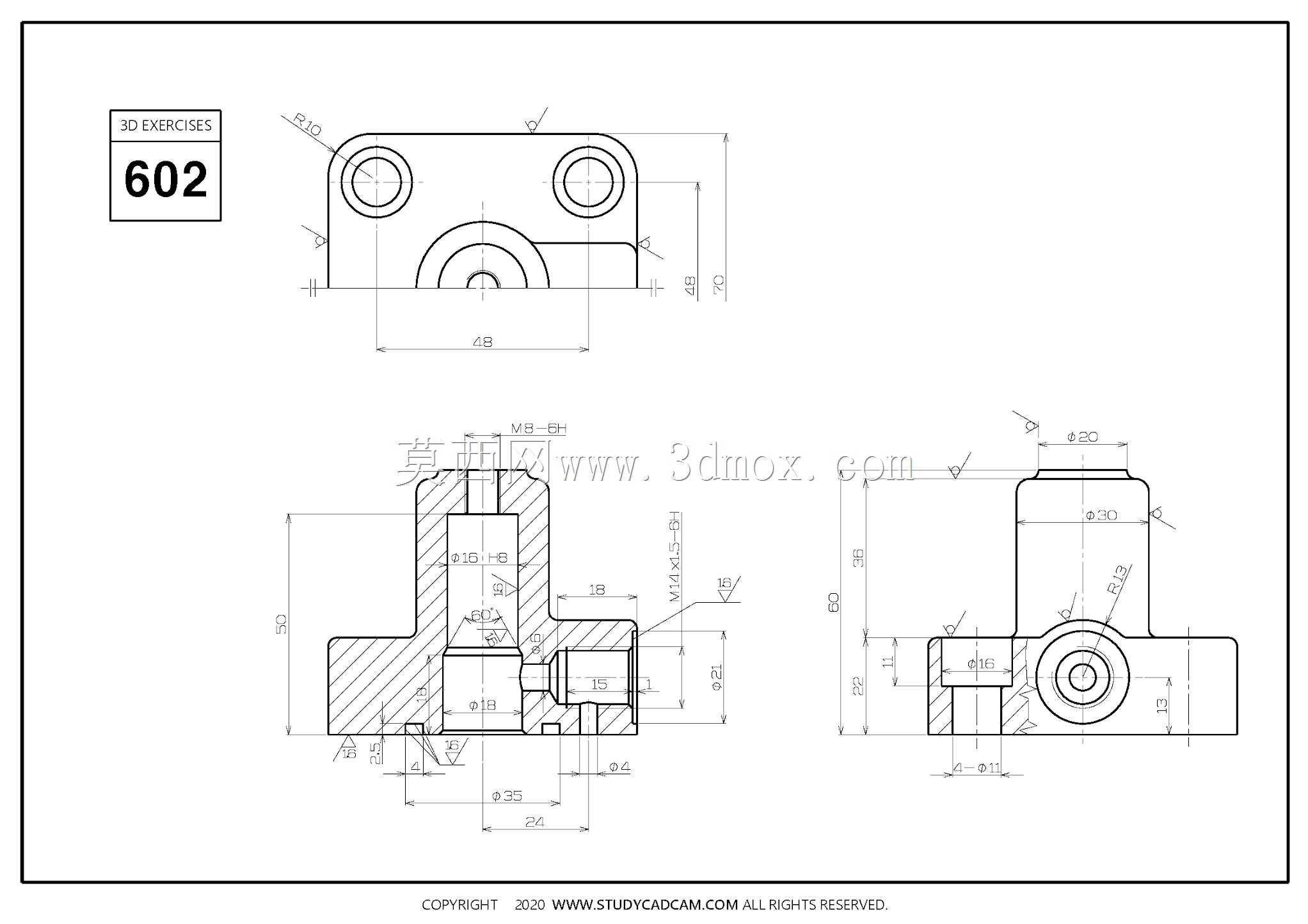

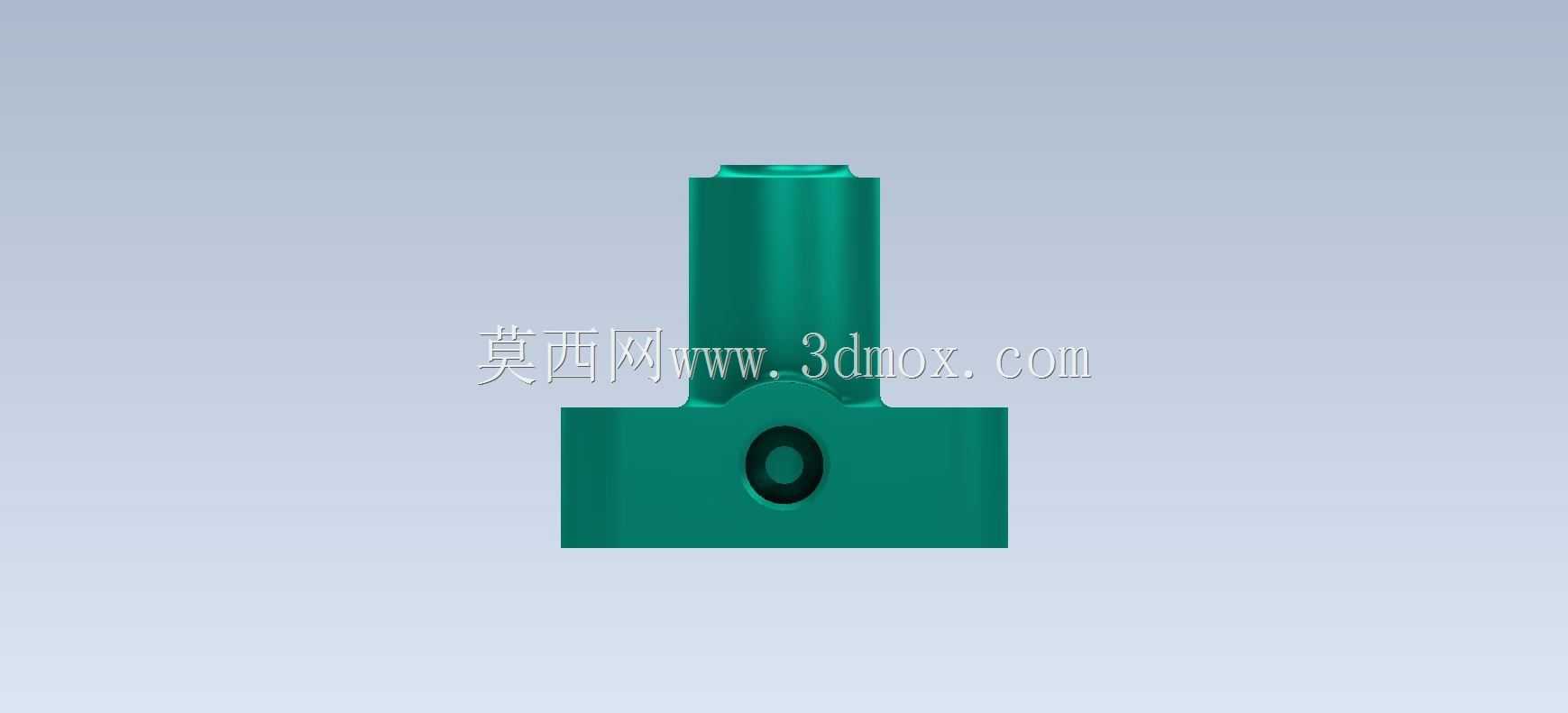

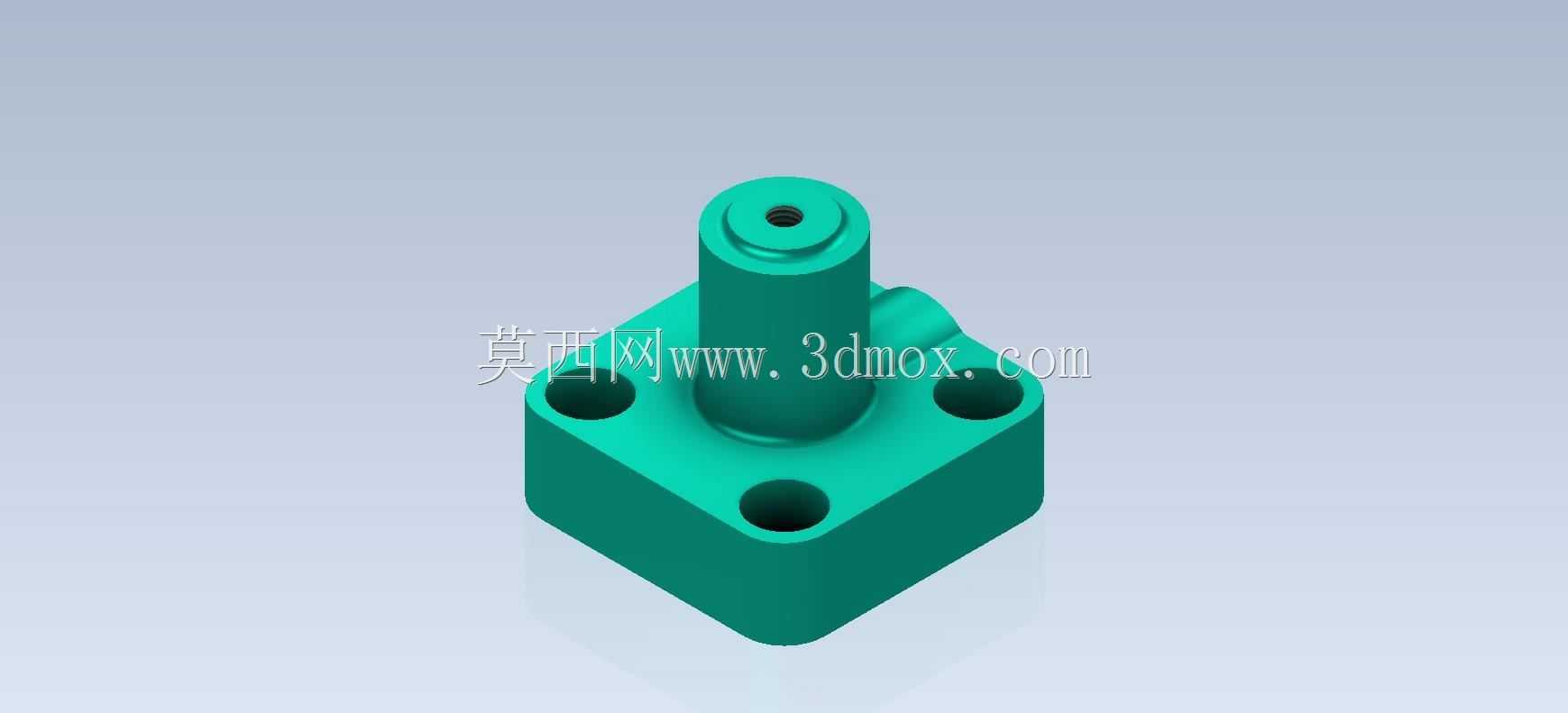

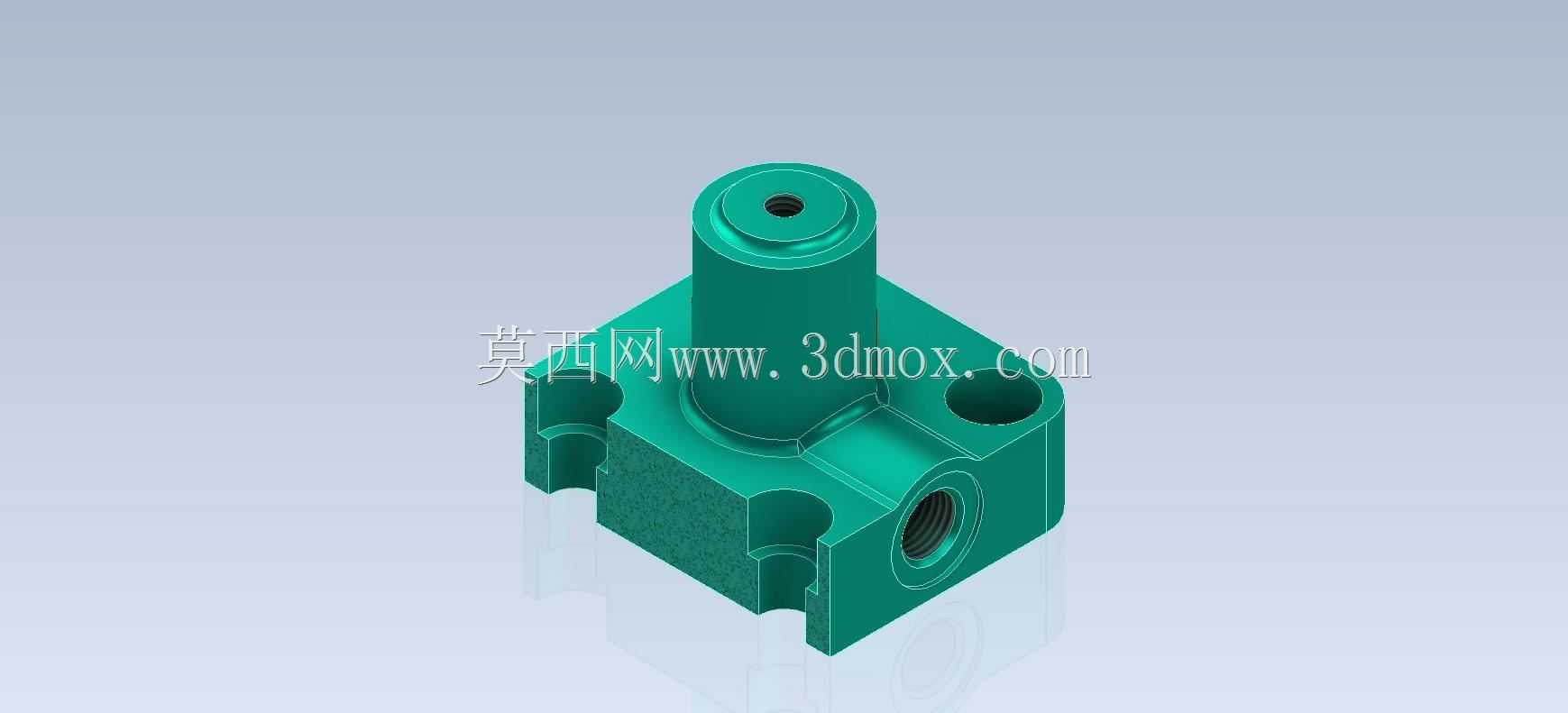

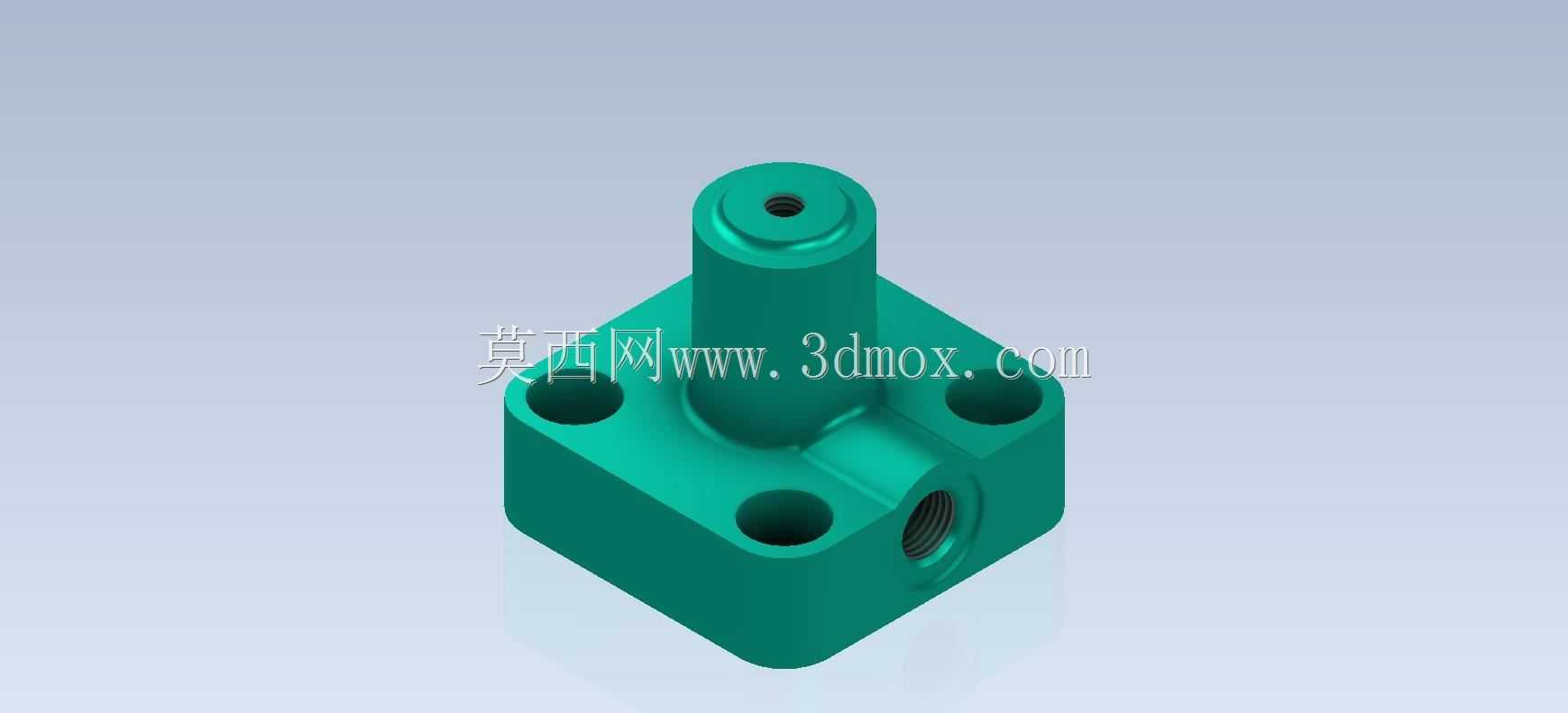

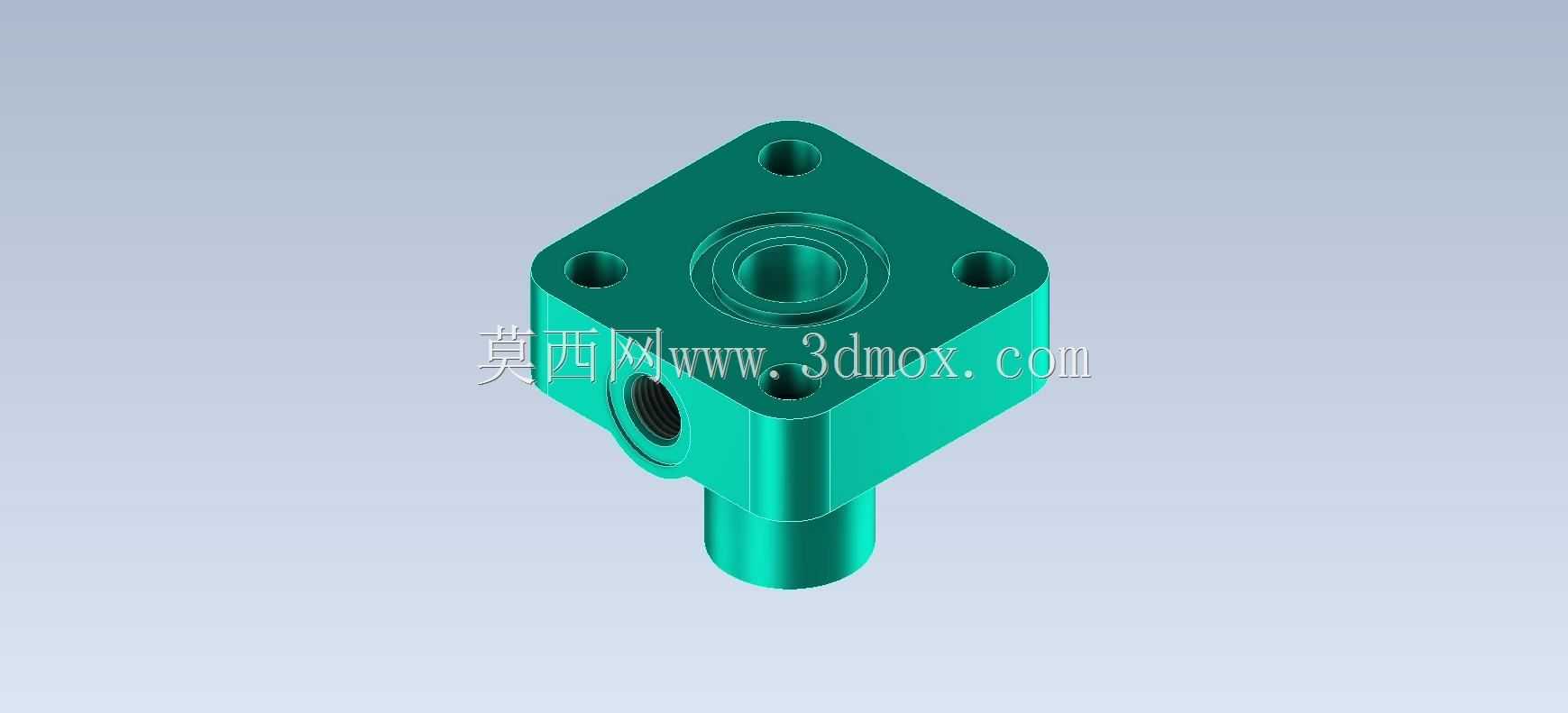

　　从结构设计逻辑来看，这个零件采用方形底座加立式凸台的布局，底座四个角预留了贯通的安装孔，是用来穿装固定螺栓的，安装时可以直接把阀块锁固在阀组安装面或者油箱顶面上，四个安装孔的孔位做了沉台处理，螺栓锁紧后头部不会突出底座平面，不会和周边的管路、其他阀件产生干涉。底座上除了安装孔之外，还预留了一个垂直于立式凸台轴线的侧通螺纹孔，这个孔是外接油路的接口，加工成标准管螺纹的形式，可以直接和液压油管的管接头配合，用来接入压力油或者引出回油，螺纹孔的周边做了小平面的加工，能保证管接头安装时的密封面贴合度，避免油压作用下出现渗漏。

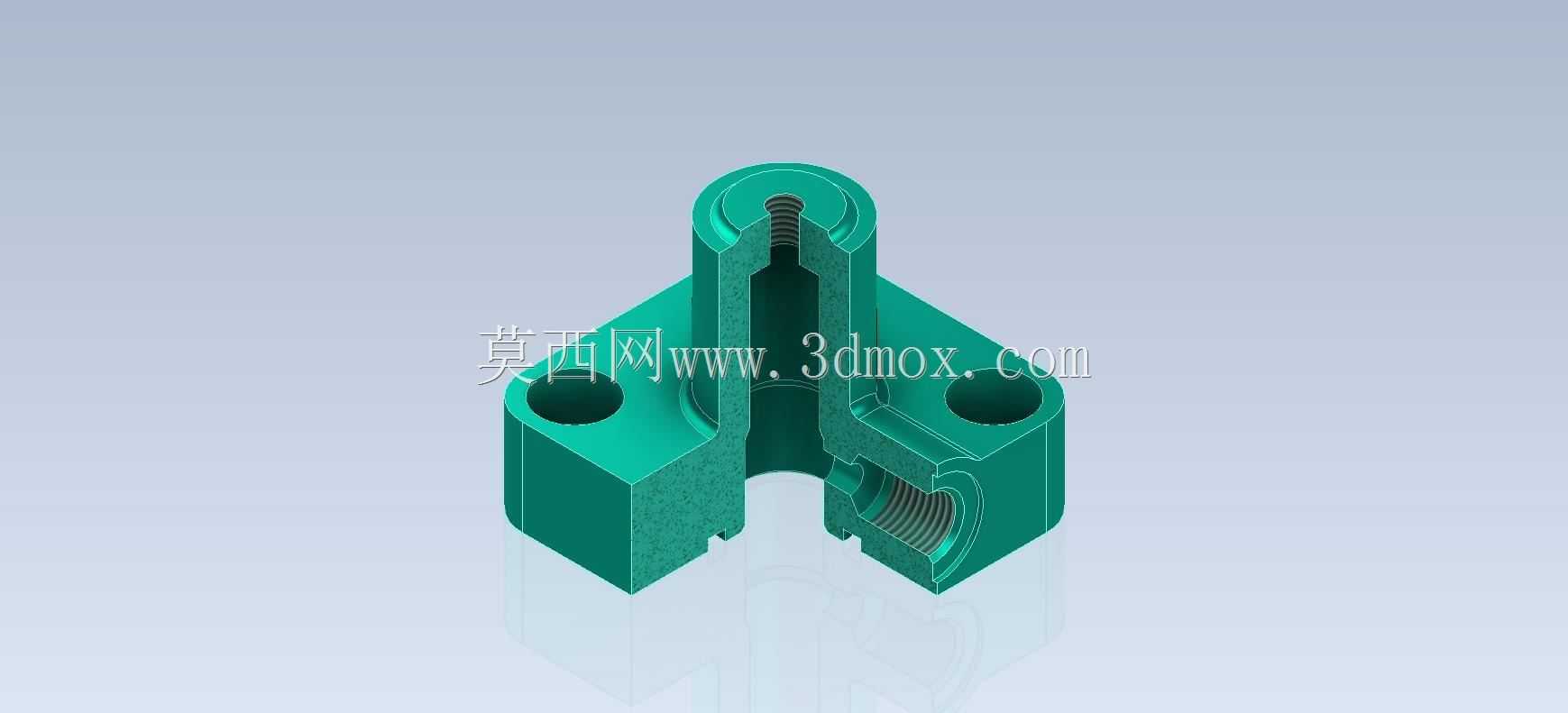

　　立式凸台部分是这个阀块的核心功能区，凸台中心加工有贯通的轴向油孔，和侧通的油孔在块体内部垂直连通，形成90度的油路转向通道，凸台的外圆是用来插装叠加阀或者电磁换向阀的安装基准面，加工时需要保证外圆的圆柱度和端面的垂直度，不然阀件叠加安装后会出现密封件压合不均的问题，容易引发内泄。凸台顶端的中心位置还有一个更小的螺纹孔，这个孔是用来固定叠加在上方的阀件的，通过螺栓锁紧可以让多层阀件紧密贴合，保证各个油路通道的对接精度。

　　做这类零件的三维建模时，首先要确定安装法兰的边界尺寸，四个安装孔的中心距要和对应配套的阀件安装尺寸匹配，不能出现孔位错位导致无法安装的问题。内部油路的孔径要根据回路的额定流量来计算，通径过小会导致油液流速过高，产生压力损失和油温升高的问题，通径过大则会不必要地增大阀块的整体体积，浪费材料同时增加重量。建模过程中要特别注意内部两个垂直油孔的相贯线处理，实际加工中相贯位置会自然形成圆弧过渡，建模时不要做尖锐的直角处理，一方面更贴近实际加工的形态，另一方面也能避免应力集中，在高压油的长期冲击下，尖锐转角位置容易出现疲劳裂纹，影响阀块的使用寿命。

　　实际选型应用的时候，要先确认阀块的额定工作压力是否匹配系统压力，侧通油口的螺纹规格要和现场使用的油管接头一致，立式凸台的外径尺寸要和准备叠加安装的换向阀、节流阀等元件的安装孔位匹配。安装时要在各个结合面加装对应规格的O型密封圈，锁紧固定螺栓的时候要采用对角分次锁紧的方式，保证各个位置的压紧力均匀，避免出现偏压导致密封失效。日常维护的时候，只要定期检查各个接口位置有没有渗漏，紧固螺栓有没有因为设备振动出现松动就可以，这类集成阀块因为没有活动部件，本身的故障率很低，只要油液清洁度达标，很少会出现内部堵塞的问题。

　　从建模练习的角度来说，这个零件涵盖了拉伸、切除、孔特征、螺纹修饰、倒角圆角这些常用的三维建模命令，很适合初学者熟悉实体建模的基本流程，尤其是内部相贯孔的处理、安装孔沉台的绘制、不同轴径凸台的过渡处理，都是机械零件建模里非常基础但又很考验细节把控的内容，练熟这类零件的建模逻辑，后续做更复杂的集成油路块、阀组零件的时候就能快速理清建模思路，不会出现特征顺序混乱、尺寸约束冲突的问题。
