拱形立柱式支撑结构三维CAD练习构件

　　本次建模的拱形立柱支撑构件，属于结构支撑类通用机械零部件范畴，这类构件常应用在小型设备机架、工装夹具支撑框架、轻型输送线侧挡支撑、教学实训台架搭建等场景中，承担垂直载荷承载、侧向形变约束、相邻组件安装定位的核心作用。从实际使用场景来看，这类带拱形镂空的立柱相比实心立柱，在同等耗材占比下能提升30%左右的垂直抗形变能力，同时拱形结构的弧形过渡可以避免直角位置的应力集中问题，在承受周期性交变载荷的工况下，能有效降低应力开裂的风险，适合用在需要兼顾轻量化与结构强度的轻型设备支撑部位。

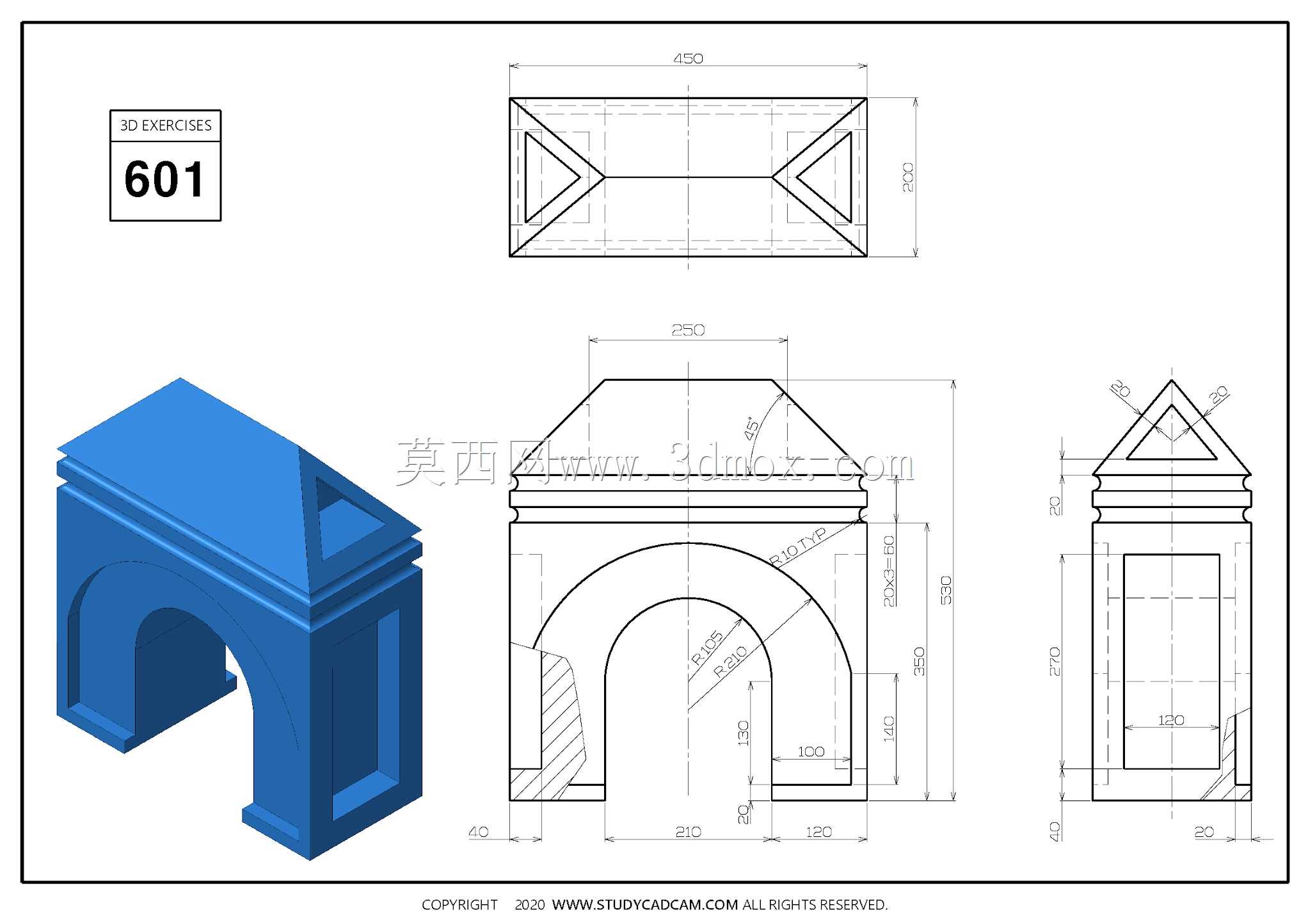

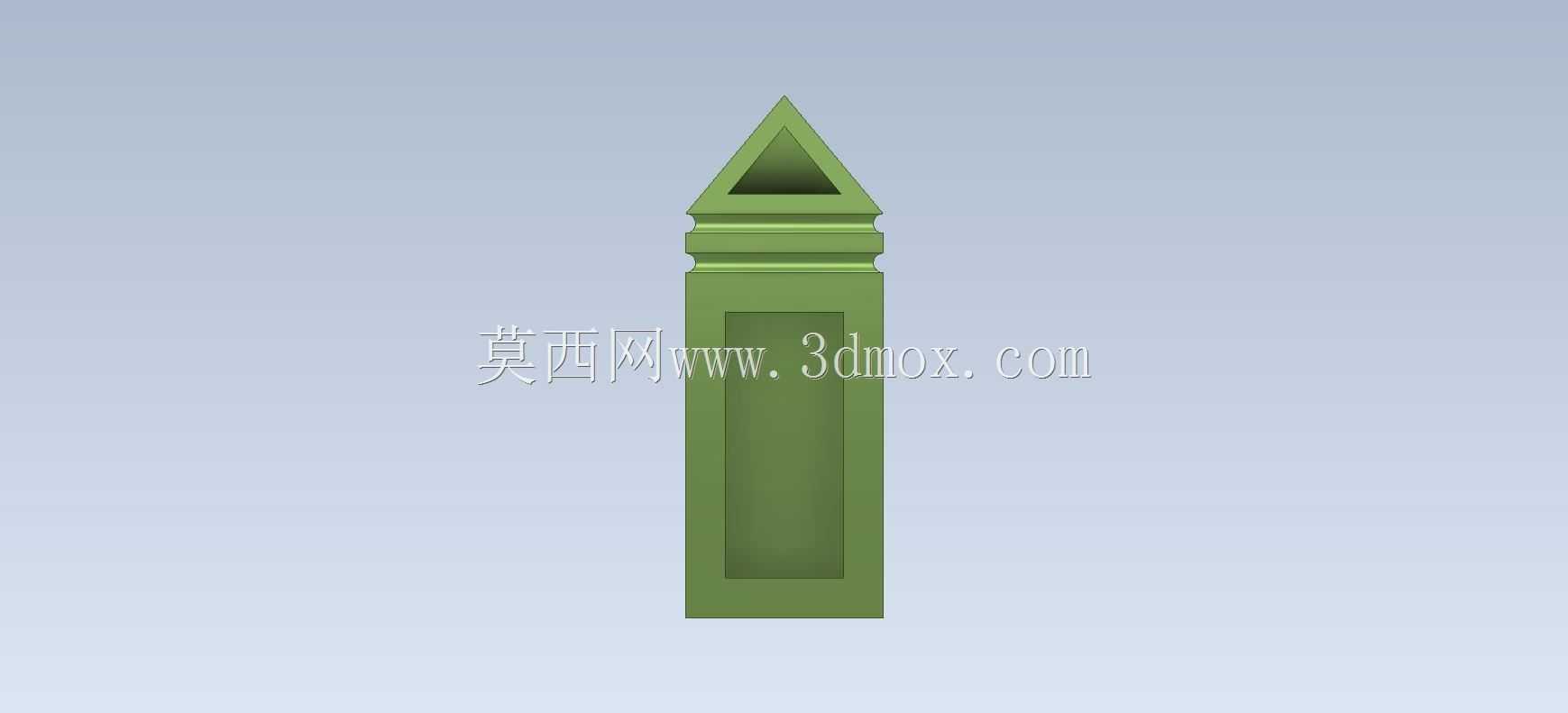

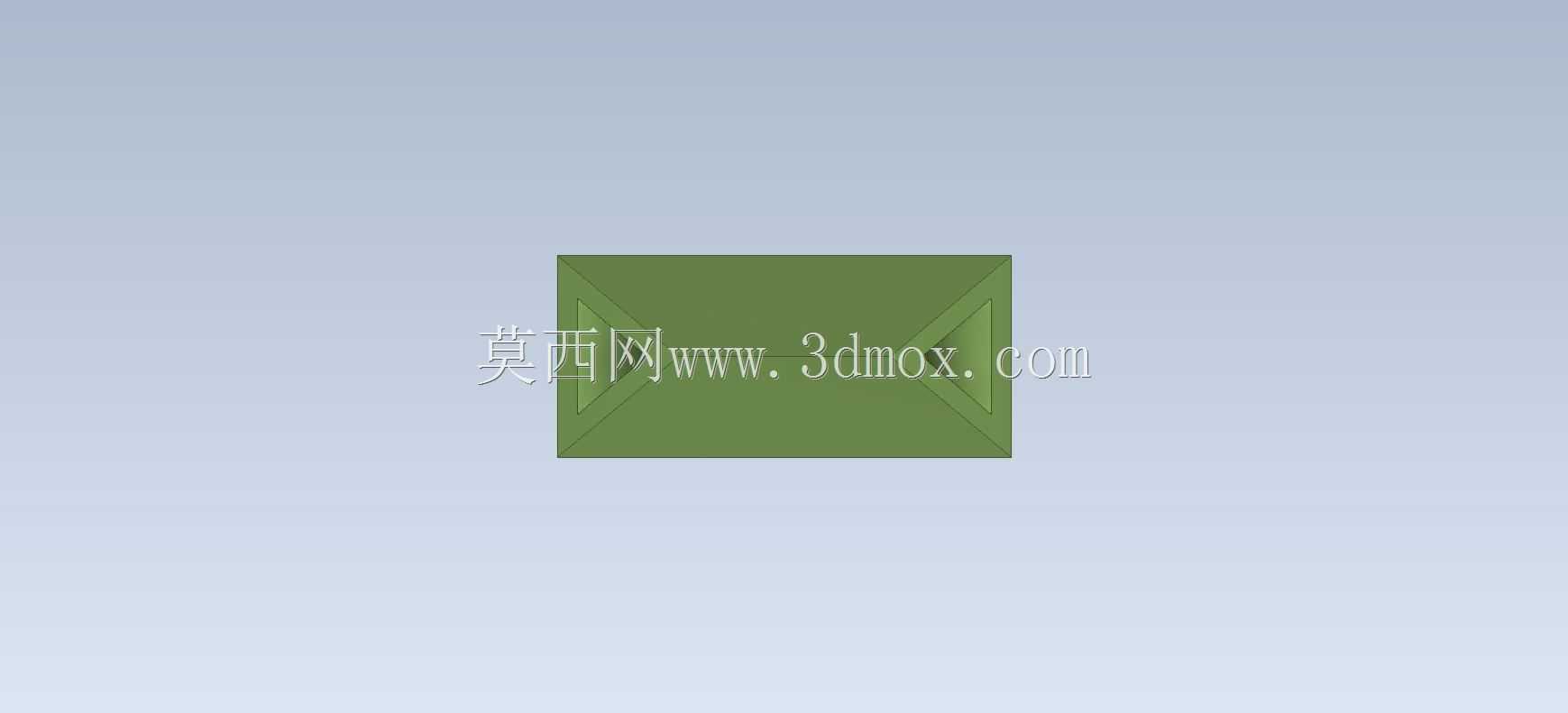

　　从设计思路层面拆解，整个构件采用对称式布局设计，主体立柱截面为带内凹型腔的矩形结构，型腔的设置一方面减少了实体材料的用量，降低构件整体自重，另一方面型腔的内壁可以作为线缆、小型气路管路的布设通道，在台架类设备应用中可以走隐藏式布线，避免管线外露造成的剐蹭、积尘问题。立柱顶部的承托台做了斜向三角镂空设计，这个三角结构并非装饰性结构，而是对应顶部承托面的载荷传递路径，将顶部承受的垂直载荷通过三角加强筋的两个斜边分散到立柱的两个侧壁上，避免承托台与立柱衔接位置出现应力集中断裂；同时顶部承托台的平面预留了足够的安装接触面，可以通过螺栓连接固定顶部的台板、导轨安装座或者其他功能组件，安装孔位的布局可以根据实际使用需求在建模阶段快速调整适配。

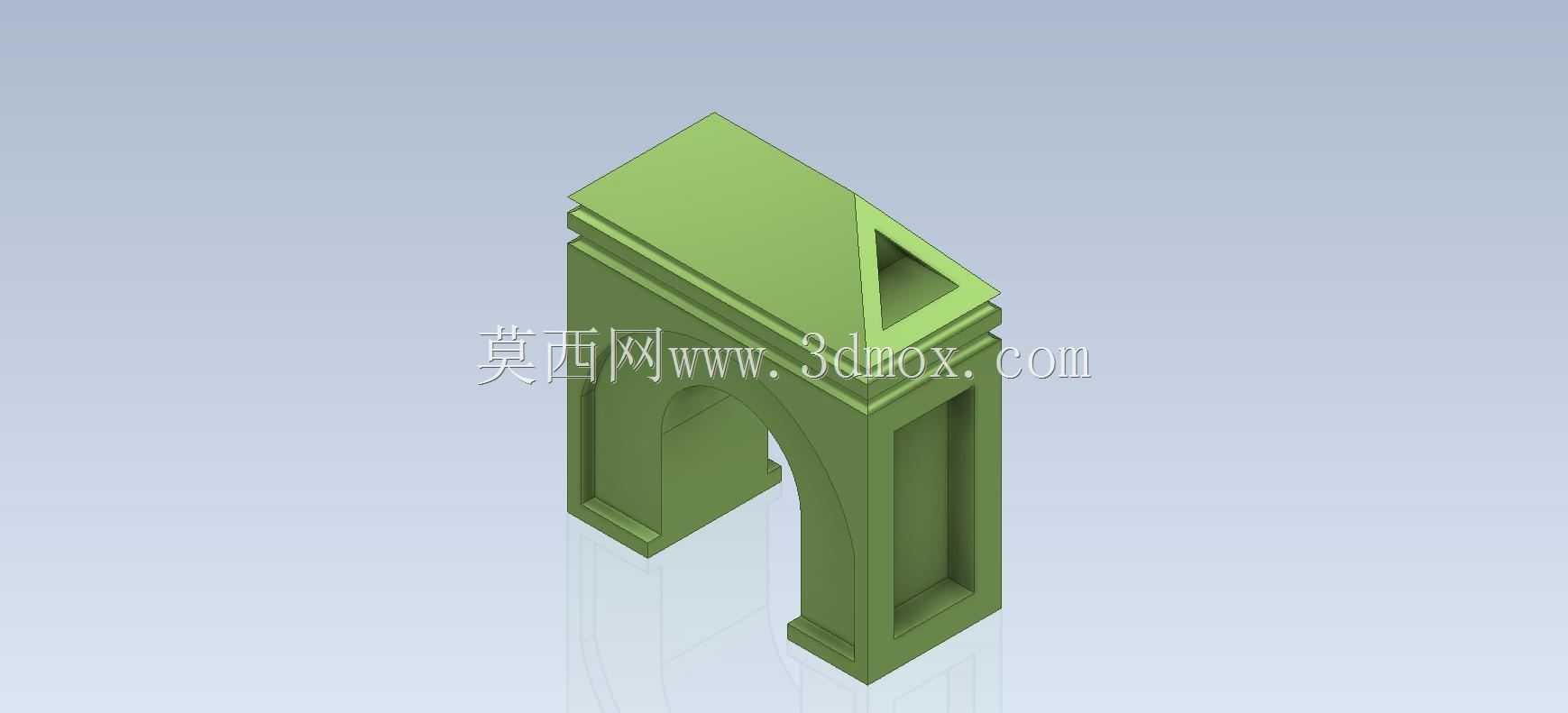

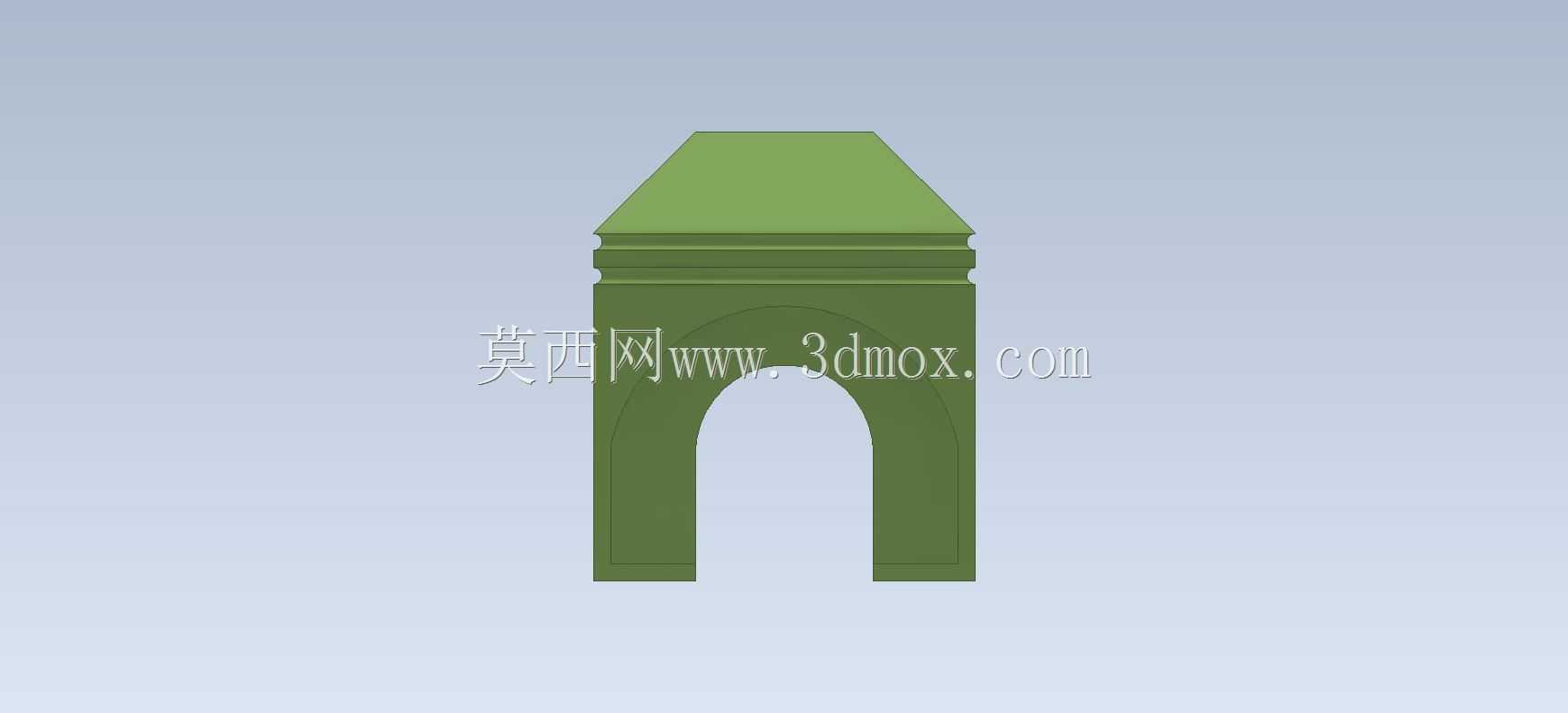

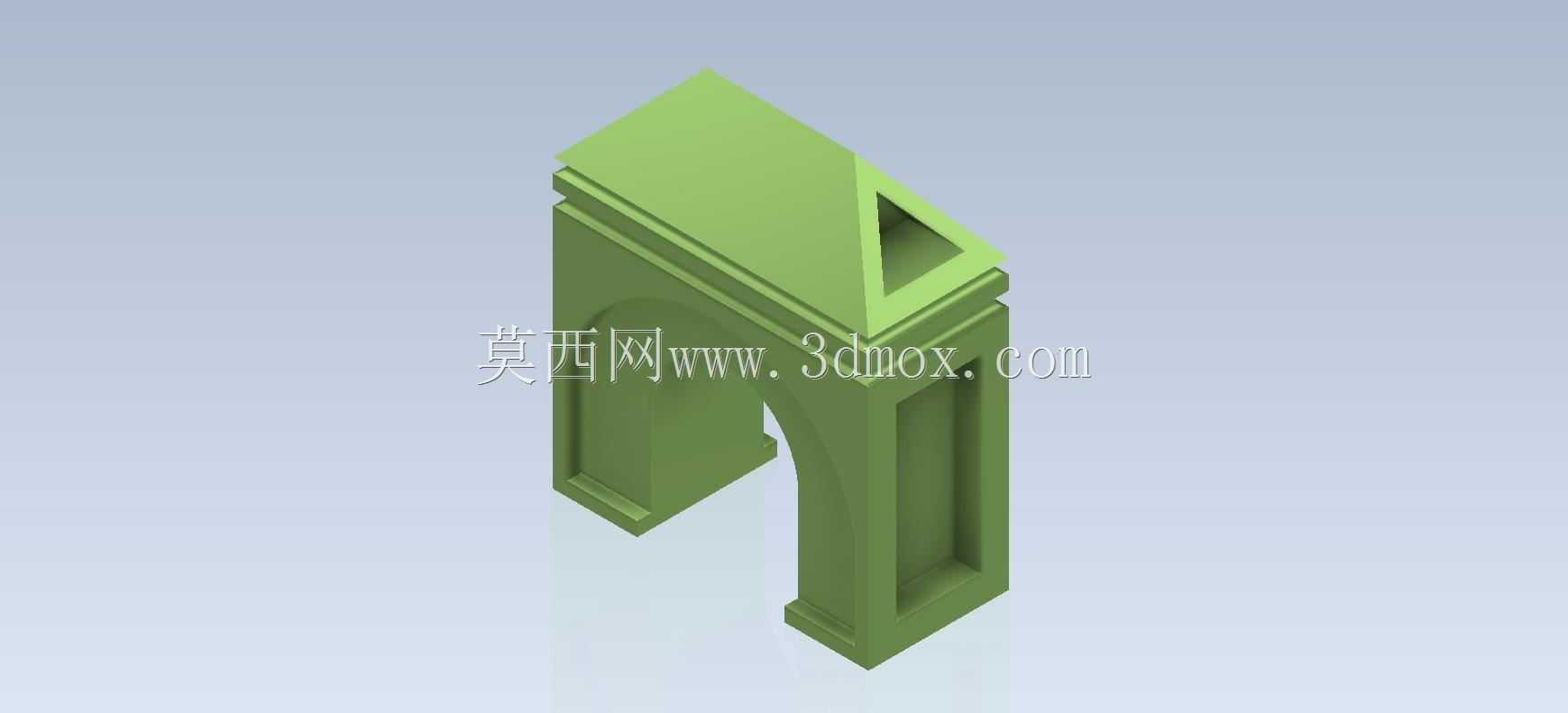

　　构件中部的拱形门洞结构，是整个设计的核心特征，拱形的弧度采用标准圆弧过渡，拱脚位置直接延伸到立柱底部的安装基座上，将拱结构承受的载荷直接传递到基础安装面，避免在立柱中段出现载荷截断的薄弱点。拱形两侧的立柱侧壁做了等厚度的凸缘加强结构，凸缘沿着立柱高度方向通长设置，相当于在立柱侧壁增加了纵向加强筋，提升了立柱的抗侧向弯曲能力，当构件受到侧向推力时，凸缘结构可以大幅提升截面的惯性矩，减少侧向形变量。底部的安装基座做了向外延伸的法兰边结构，法兰边上预留的安装孔位可以配合膨胀螺栓或者T型螺栓，将整个构件固定在地面、设备台面或者铝型材框架的安装面上，法兰边与立柱主体的衔接位置做了圆角过渡，避免安装位置的应力集中。

　　从安装边界与尺寸适配角度来看，这类支撑构件的整体高度通常根据实际台架的需求在300mm到800mm区间调整，立柱截面的长宽尺寸控制在80mm到150mm区间，既可以保证足够的支撑强度，也不会占用过多的安装空间。顶部承托台的尺寸比立柱截面每边宽出10mm到15mm，方便安装螺栓的操作空间，避免螺栓安装时与立柱侧壁发生干涉。拱形门洞的净空高度通常设置在整体高度的二分之一到三分之二区间，净空宽度根据需要穿行的管线、或者穿过的小型组件尺寸调整，保证在不削弱整体结构强度的前提下，预留足够的穿行空间。型腔的内壁厚度控制在5mm到8mm区间，这个厚度范围对于常用的ABS3D打印材质、或者铝合金铣削加工材质来说，都能兼顾结构强度与加工便利性，如果采用注塑工艺批量生产，还可以根据注塑材料的流动特性适当调整壁厚，避免出现缩痕、填充不足的工艺问题。

　　在建模练习过程中，这类构件可以帮助建模者熟练掌握拉伸凸台、拉伸切除、圆角过渡、对称镜像、筋特征等常用的三维建模命令，同时也能让练习者理解结构设计中载荷传递、应力分散、安装干涉避让、工艺适配等实际工程设计的核心逻辑，避免建模过程中只关注外形而忽略实际使用与加工的需求。比如在处理拱形与立柱侧壁的衔接位置时，需要保证曲面的连续性，避免出现碎面、尖角，否则在后续的工程图导出、CAM加工编程或者3D打印切片过程中，容易出现识别错误，导致加工出来的构件出现台阶、毛刺甚至结构断裂的问题。另外在设计顶部三角镂空结构时，需要注意镂空的边角位置做小圆角过渡，避免尖角位置的应力集中，同时圆角的半径要适配加工刀具的尺寸，如果采用铣削加工，圆角半径不能小于选用的最小刀具半径，否则会出现加工不到位的问题。

　　这类支撑构件在实际应用中，还可以根据具体的使用场景做衍生调整，比如在需要安装传感器、行程开关的位置，可以在立柱侧壁预留安装凸台与螺纹孔；在需要走气路管路的场景，可以在型腔侧壁预留管接头的安装过孔；如果应用在有防腐需求的场景，可以在建模完成后预留表面处理的涂层厚度，避免后续喷涂、阳极氧化处理后出现安装尺寸配合偏差。对于初学者来说，完成这类构件的建模后，还可以进一步做有限元受力分析，模拟不同载荷下的形变与应力分布，对比不同壁厚、不同拱形弧度下的结构性能差异，更直观地理解结构参数对构件性能的影响，把建模练习和实际工程设计的逻辑结合起来，而不是单纯完成外形的绘制。
