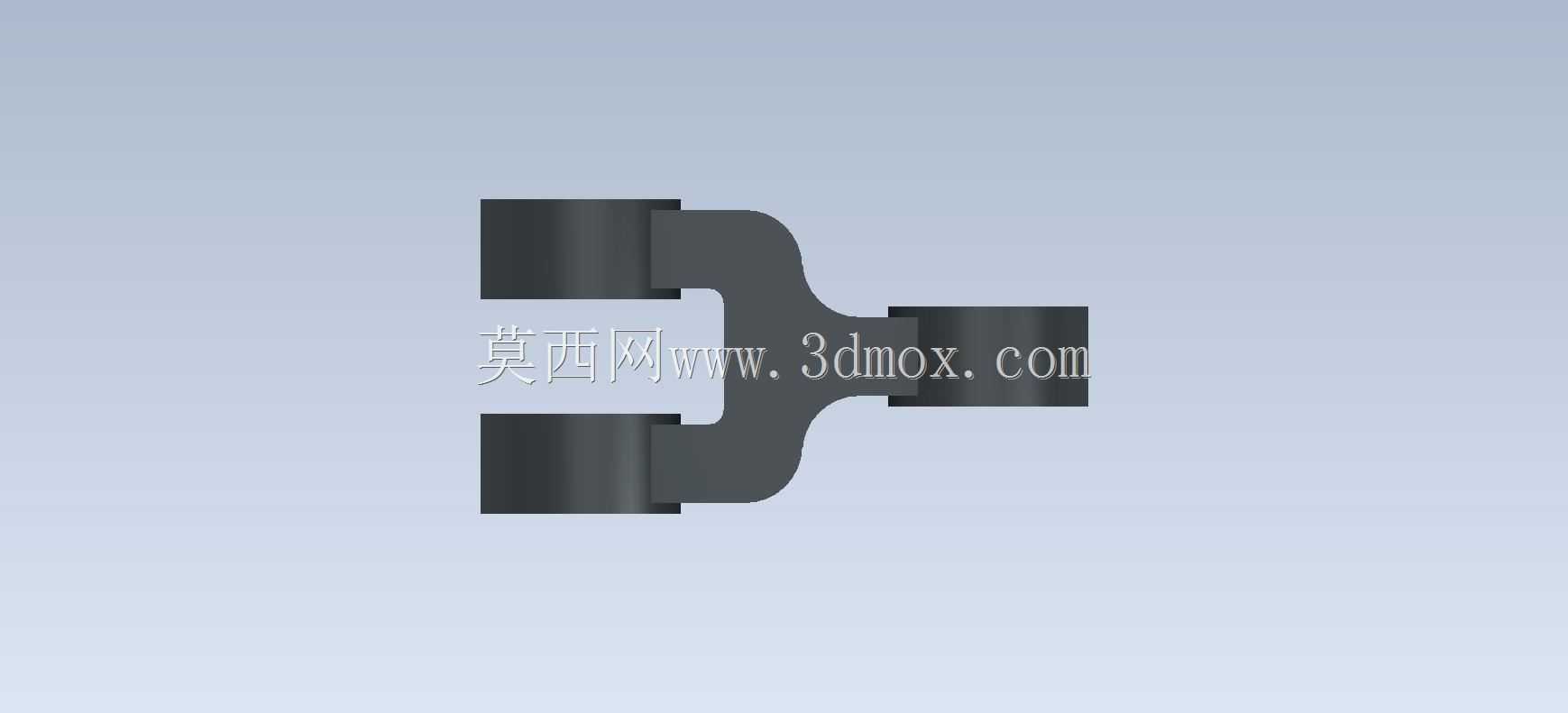

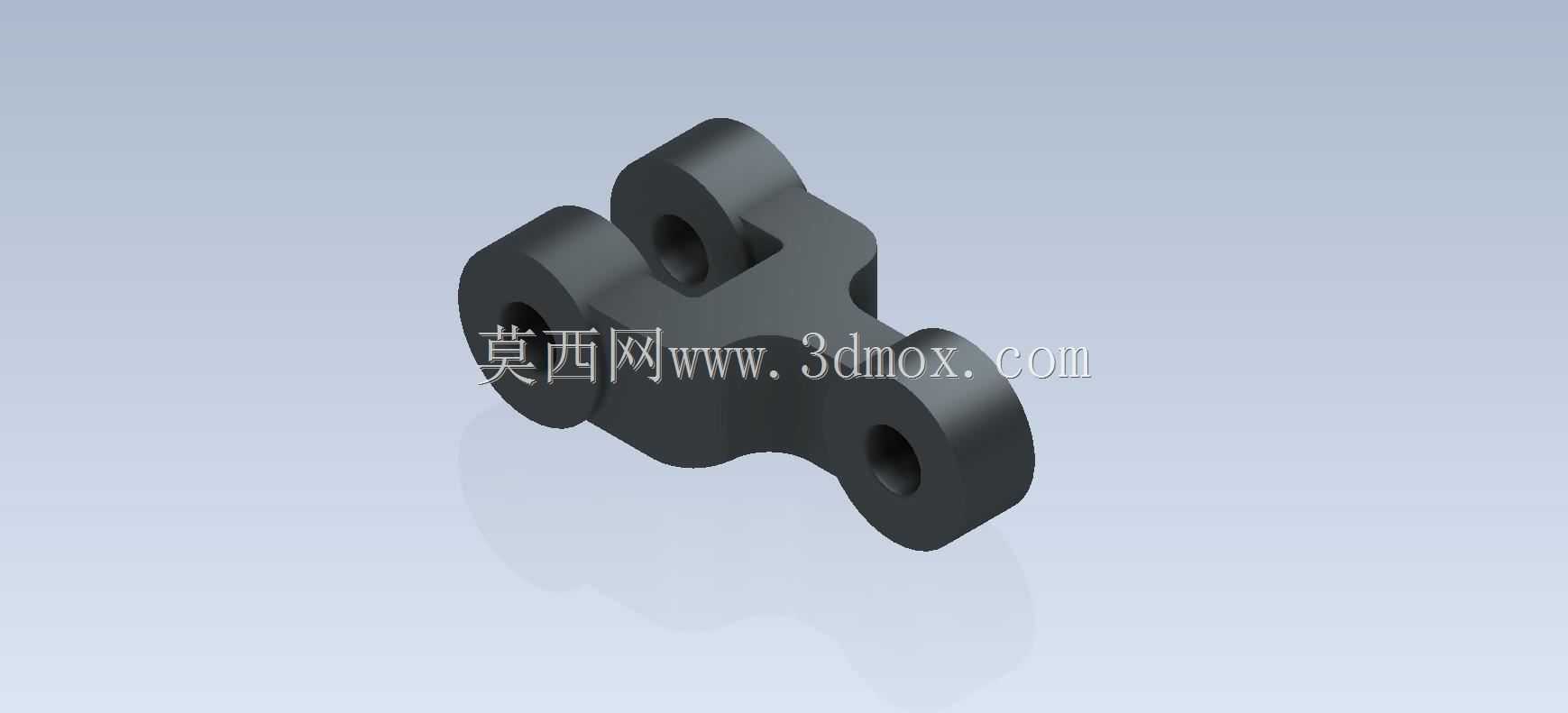

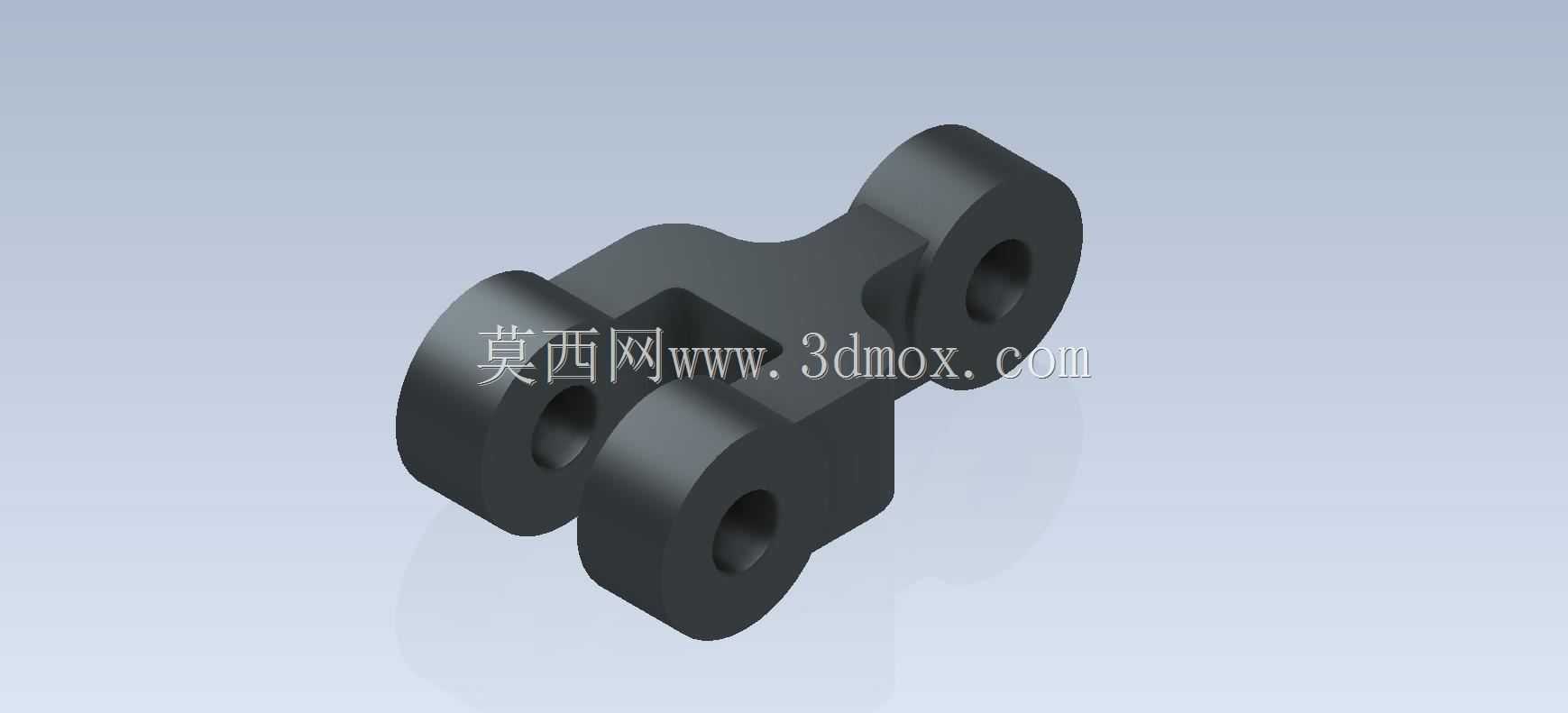

这类双铰接带孔连接支座,在轻工自动化输送线、小型工装夹具的连杆传动机构里十分常见,核心作用是在两个存在小幅角度摆动的传动部件之间实现刚性力传递,同时补偿装配过程中产生的同轴度误差,避免连杆机构运动时出现卡滞、附加弯矩过大的问题。从结构上看,零件主体采用一体化铸造成型后做机加工的工艺路线,主体为块状承力基体,一侧延伸出两个平行的带孔耳板,另一侧延伸出单个带孔耳板,三个耳板的内孔均为通孔设计,孔壁预留了铰制孔螺栓或者销轴的配合公差,装配时双孔侧可与固定端的双耳支座通过销轴铰接,单孔侧可与活动端的连杆部件铰接,形成稳定的转动副连接。
设计这类零件时,首先要核算耳板的厚度与孔边距,三个耳板的厚度均根据传递的额定扭矩做等强度设计,双孔侧两个耳板的间距刚好匹配常规标准单耳连杆的端部厚度,装配后不会出现轴向窜动间隙,也不会因为间距过小导致装配时需要强行挤压零件造成内应力。耳板与主体基体的过渡位置全部采用圆角过渡,避免应力集中在交变载荷下产生疲劳裂纹,这一点在频繁往复摆动的工况下尤为重要,很多同类零件的失效都是从直角过渡的位置萌生裂纹,最终扩展导致耳板断裂。
从安装边界来看,零件三个铰接孔的中心距是核心安装尺寸,设计时严格按照连杆机构的运动行程做尺寸链校核,确保活动端在全行程摆动时,零件本体不会与周边的机架、其他传动部件发生运动干涉。三个铰接孔的轴线保持严格的平行度公差,孔的内壁粗糙度控制在Ra1.6,保证销轴装配后转动灵活,不会出现偏磨导致的销轴快速磨损。零件的主体基体没有多余的减重槽设计,因为这类零件多用于中低载荷的传动场景,过度减重反而会降低整体刚性,在承受瞬时冲击载荷时容易出现变形,一体化的块状基体可以保证足够的抗弯截面模量,即使出现瞬时过载也不会发生塑性变形。
实际应用中,这类连接支座可以替换小型自动化设备里的定制焊接连接件,相比焊接成型的铰接支座,一体化铸造成型的零件一致性更好,不需要焊后做时效处理和二次校形,批量装配时的互换性更强。在工装夹具的夹紧机构里,这类零件可以作为夹紧臂的中间传动铰座,把气缸的直线推力转化为夹紧压头的圆弧摆动动作,因为铰接副的转动阻力小,夹紧动作的响应速度更快,也不会出现滑动摩擦副容易卡滞的问题。在小型物料输送线的拨料机构里,这类零件可以连接曲柄与拨料杆,把电机的旋转运动转化为拨料杆的往复直线摆动,实现物料的定距分料,因为三个铰接点的位置经过优化,传动过程中的死点位置刚好对应拨料杆的两个极限工位,机构运行时不需要额外的锁止结构就能保持工位稳定。

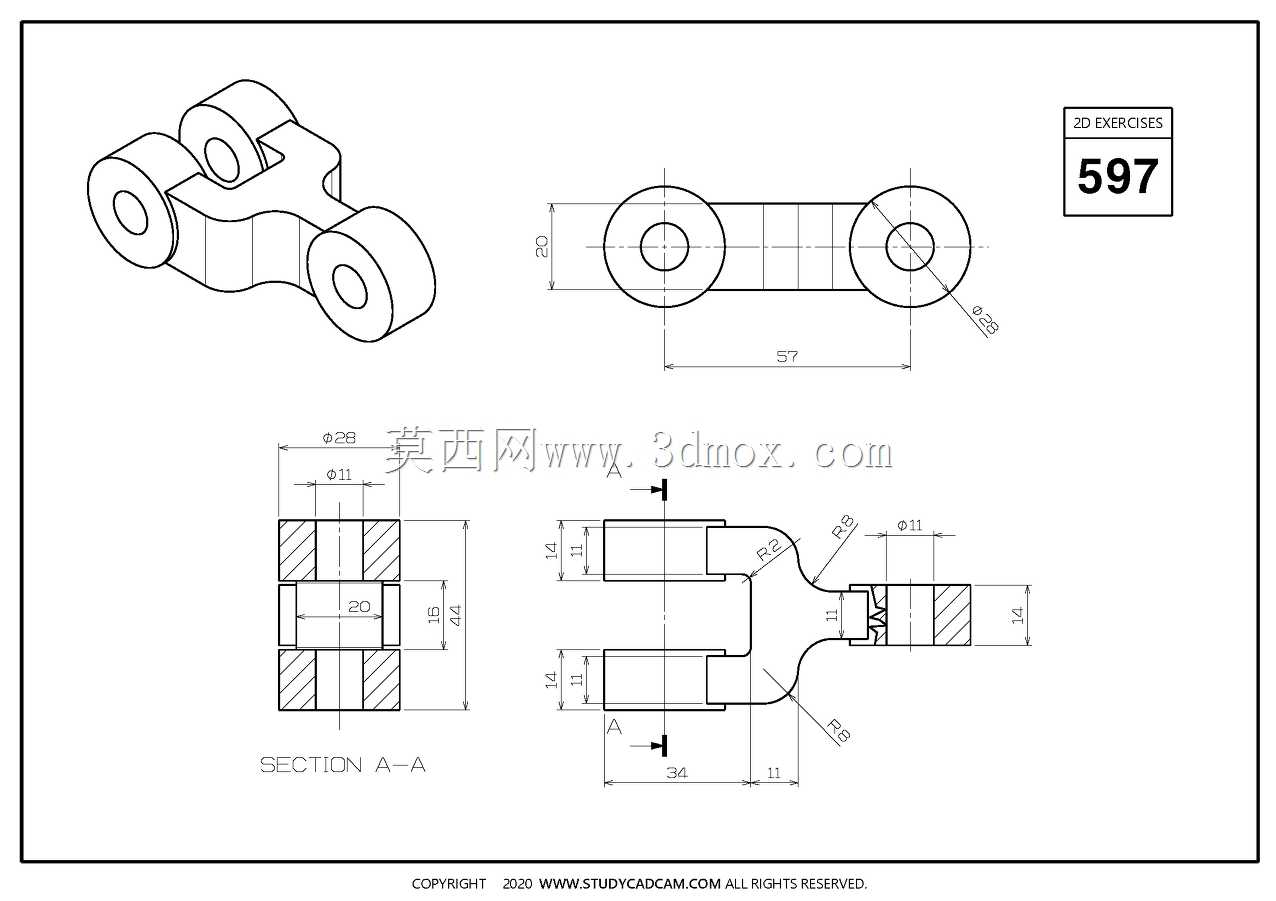

建模过程中,需要重点关注耳板孔与基体的位置度要求,先绘制主体基体的草图,拉伸成型后再分别拉伸三个耳板结构,之后对所有锐边做倒钝处理,铰接孔位置添加同轴度、平行度的形位公差标注,方便后续加工时做工艺管控。零件的材质一般选用45号钢或者球墨铸铁,承受载荷较小的场景也可以选用铝合金材质做阳极氧化处理,在保证强度的同时降低零件自重,减少运动过程中的惯性冲击。需要注意的是,这类铰接支座的销轴装配时要添加润滑脂槽或者预留油杯安装位置,长期运行时可以定期加注润滑脂,减少销轴与孔壁的磨损,延长零件的整体使用寿命,避免因为铰接副磨损间隙过大导致整个传动机构的运动精度下降。
