异形弧面块状机械练习构件

　　这个异形弧面块状构件，是机械设计基础建模练习中非常典型的曲面过渡类练习案例，对应的建模逻辑可以直接迁移到大量工业场景的零部件设计中。从实际工业应用来看，这类带平滑大弧面、侧边做斜切过渡的块状结构，常出现在小型设备的操作端护角、物料输送线的导向挡块、手持工业工具的握持端壳体、轻工设备的外观装饰覆盖件等场景中，核心作用是通过平滑的曲面过渡消除尖锐棱角，避免人员操作时被磕碰划伤，同时在物料接触场景中减少卡滞风险，让散料、小型工件能够顺着弧面顺滑滑移，不会在棱角位置堆积残留。

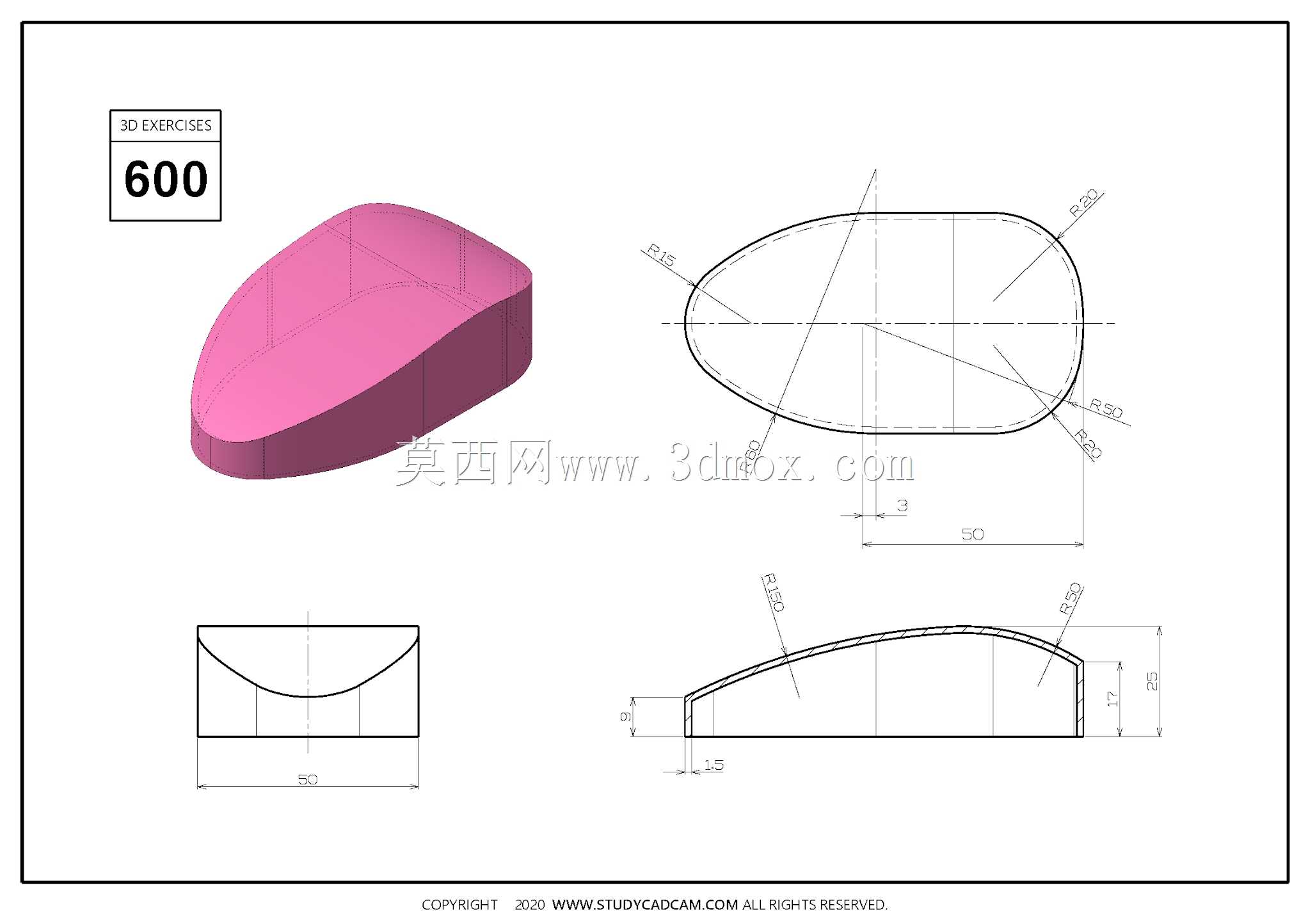

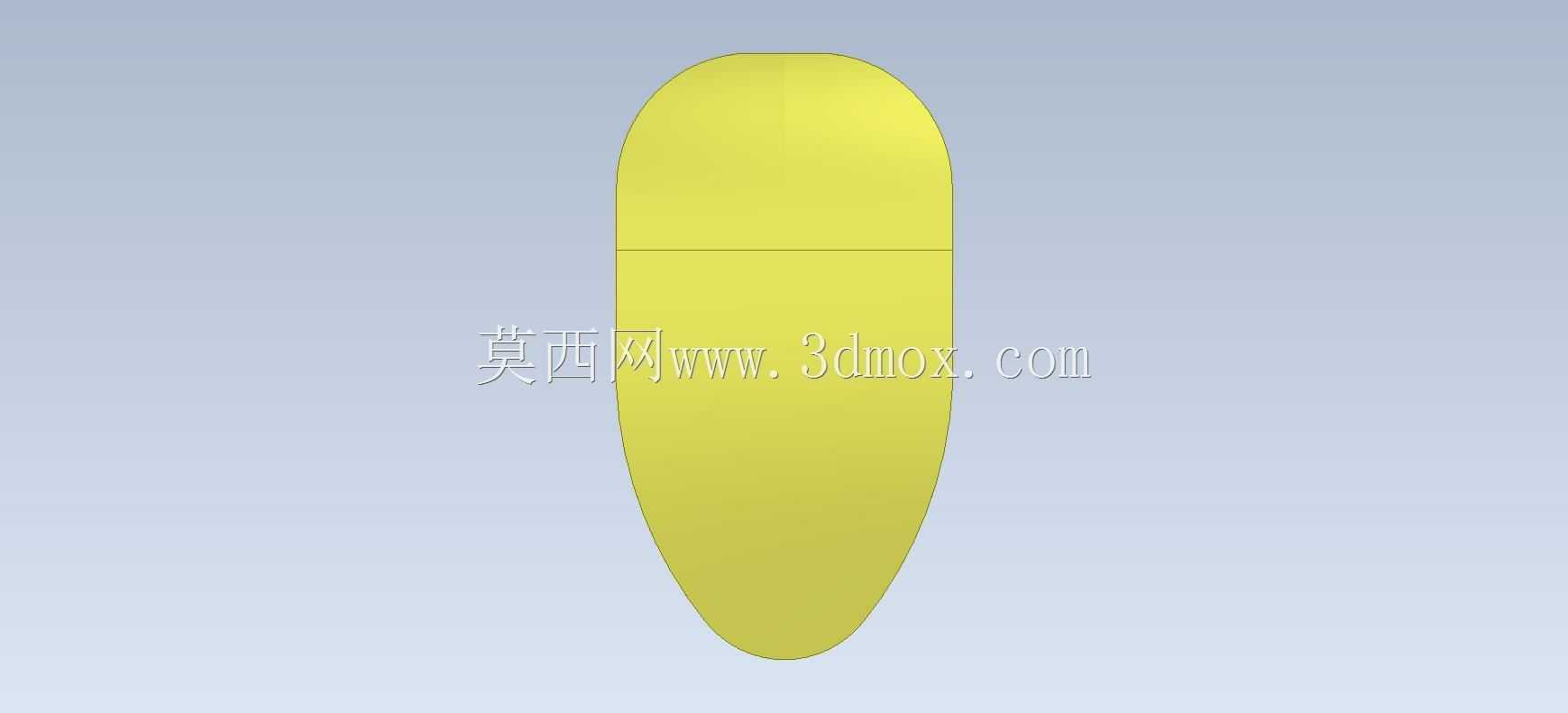

　　从设计思路层面拆解，这个构件的建模核心是曲面与实体的融合过渡，首先需要确定底部的基准轮廓，整个构件的底部是类椭圆的闭合轮廓，作为整个零件的安装贴合面，这个面的平面度要求在实际加工中需要控制在0.1mm以内，保证安装时能够和基座表面完全贴合，不会出现翘曲间隙。从底部轮廓向上，构件的侧面不是垂直拉伸的直壁，而是沿着弧面轨迹做渐变收窄，顶部形成一个平滑的类椭球弧面，整个曲面的曲率是连续变化的，没有尖锐的折角，这就要求建模时不能用简单的拉伸加倒角命令完成，需要先构建空间引导线，通过放样或者扫掠命令生成主体曲面，再做实体化加厚，最后对侧边的斜切面做相切约束，保证斜切面和相邻的弧面之间是G1连续过渡，不会出现棱线突兀的问题。

　　从安装边界来看，这类构件如果作为护角使用，通常底部会预留2-3个沉头安装孔，孔位分布在底部轮廓的三个角点位置，沉头深度需要匹配对应规格的内六角螺丝头高度，保证螺丝安装后不会突出构件表面，避免刮擦经过的物料或者操作人员的衣物。构件的整体高度不会超过80mm，最大外轮廓尺寸控制在120mm*100mm以内，属于小型安装件，不需要额外的支撑加强筋，因为本身的实体块状结构已经具备足够的结构强度，在常规的工业碰撞场景下，比如被小型工件磕碰、操作人员手部按压，都不会出现变形或者开裂的问题。

　　从功能特性上看，这种全弧面无棱角的设计，除了安全防护和导向的作用外，还有一个很实际的优势就是清洁方便，在食品加工、医药包装这类对卫生要求较高的设备场景中，没有清洁死角，设备日常维护时用抹布就可以直接擦拭整个表面，不会在棱角缝隙里堆积粉尘或者物料残渣，符合卫生级设备的设计要求。如果作为手持工具的握持部件，这个曲面的弧度刚好贴合手掌的自然弯曲形态，握持时受力均匀，长时间操作也不会出现硌手的问题，表面做哑光喷砂处理后还能增加摩擦力，减少操作时手滑的风险。

　　建模练习过程中需要特别注意的是曲面的曲率检查，很多初学者做这类模型时容易出现曲面褶皱、曲率突变的问题，这会直接导致后续加工时出现刀路跳刀，或者3D打印时出现层纹错位的问题，所以建模完成后需要用曲率分析工具检查整个外表面的曲率分布，保证过渡区域的曲率变化是平滑线性的，没有局部曲率突变的拐点。另外侧边的斜切面和主体弧面的交线也需要做相切约束，不能出现硬棱，否则既影响外观质感，也会在实际使用中形成应力集中点，长期受交变载荷的情况下容易从棱线位置开裂。

　　这类基础练习构件看似造型简单，实际上涵盖了三维建模中最核心的曲面构建、实体过渡、基准约束、安装位设计等核心技能点，把这个模型的建模逻辑吃透，后续做复杂的工业覆盖件、异形结构件时都能套用对应的设计思路，不会出现无从下手的情况。实际工业生产中这类构件的加工方式通常根据使用场景选择，如果是小批量打样可以用3D打印做光敏树脂或者尼龙件，如果是批量生产就会开注塑模，用ABS或者PP材料注塑成型，模具设计时因为整个外表面都是弧面，脱模斜度可以顺着曲面的自然走向设置，不需要额外做拔模处理，开模难度相对较低，成品的表面质量也更容易控制。
