麦克纳姆轮全向移动行走轮结构设计

　　在AGV全向移动平台、智能仓储转运小车、窄空间作业巡检设备的行走机构选型中，麦克纳姆轮是实现零半径转向、横向平移、斜向移动等特殊运动姿态的核心部件，区别于传统差速轮、舵轮的运动逻辑，这类轮组依靠轮缘周向分布的斜置辊子，将轮毂的旋转动力分解为多个方向的分力，通过不同轮组的转速与转向配合，无需额外转向机构即可实现平面内任意方向的移动，在车间线边物料转运、立体仓库出入库接驳、狭小空间内的精密设备移位场景中，能大幅降低设备的转弯半径需求，提升空间利用率。

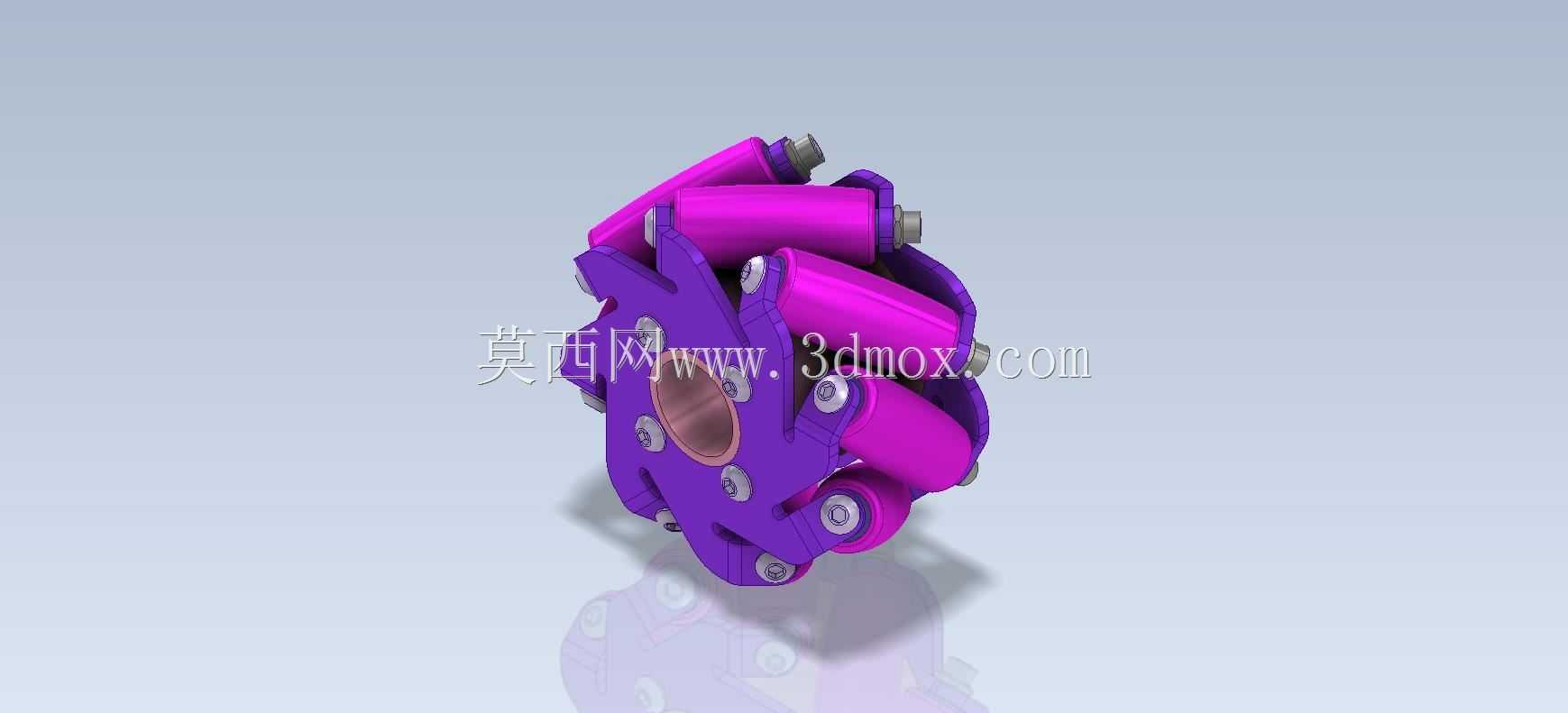

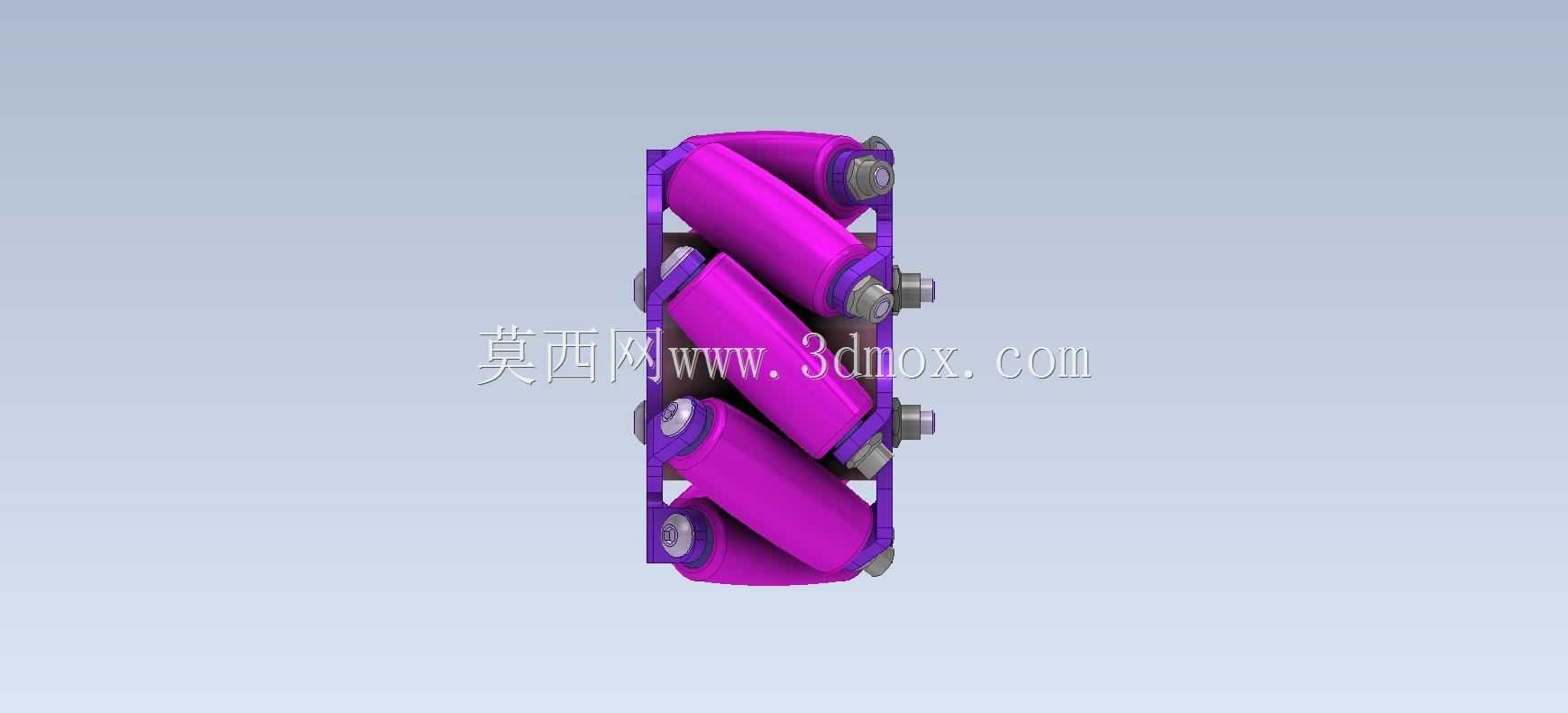

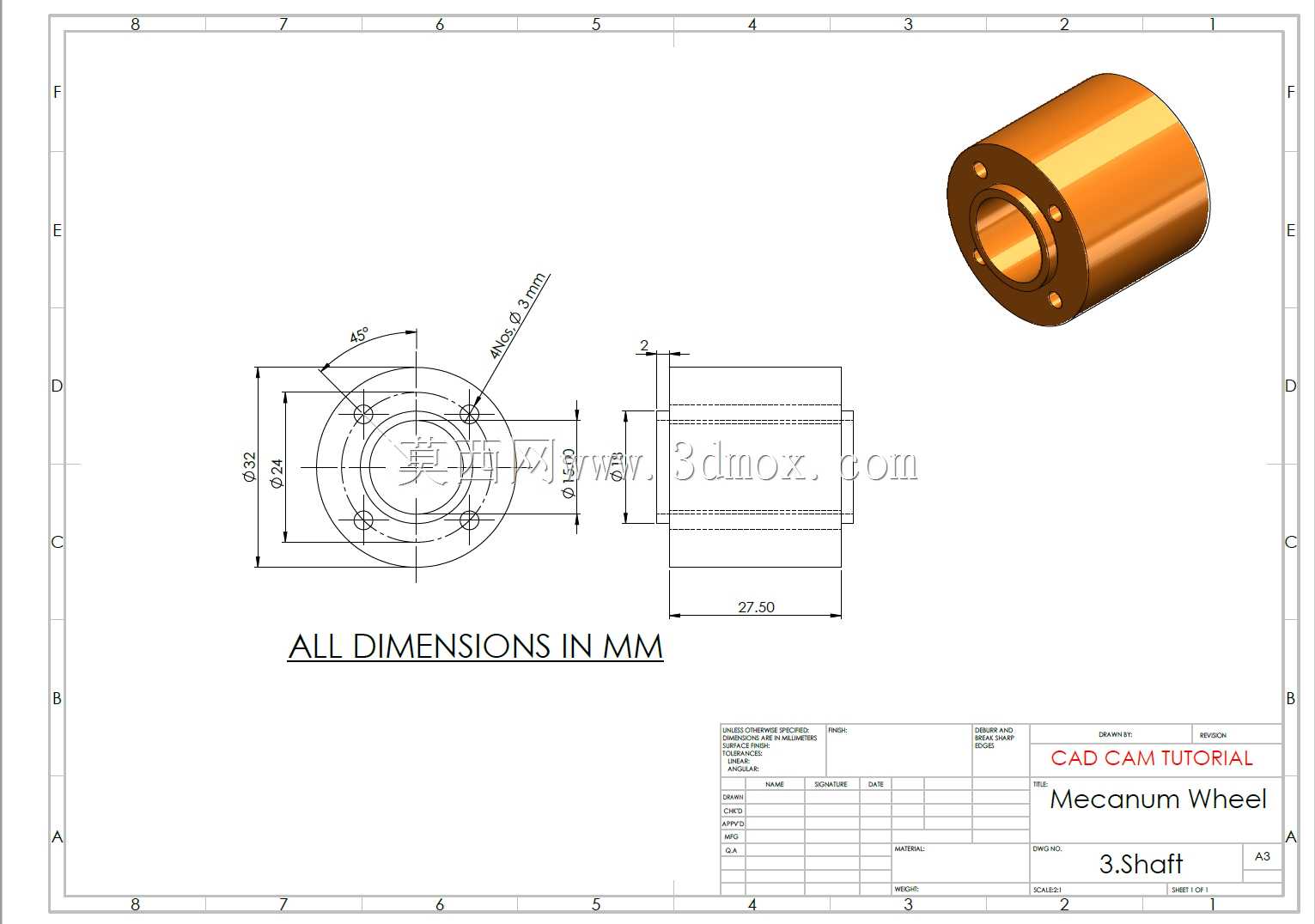

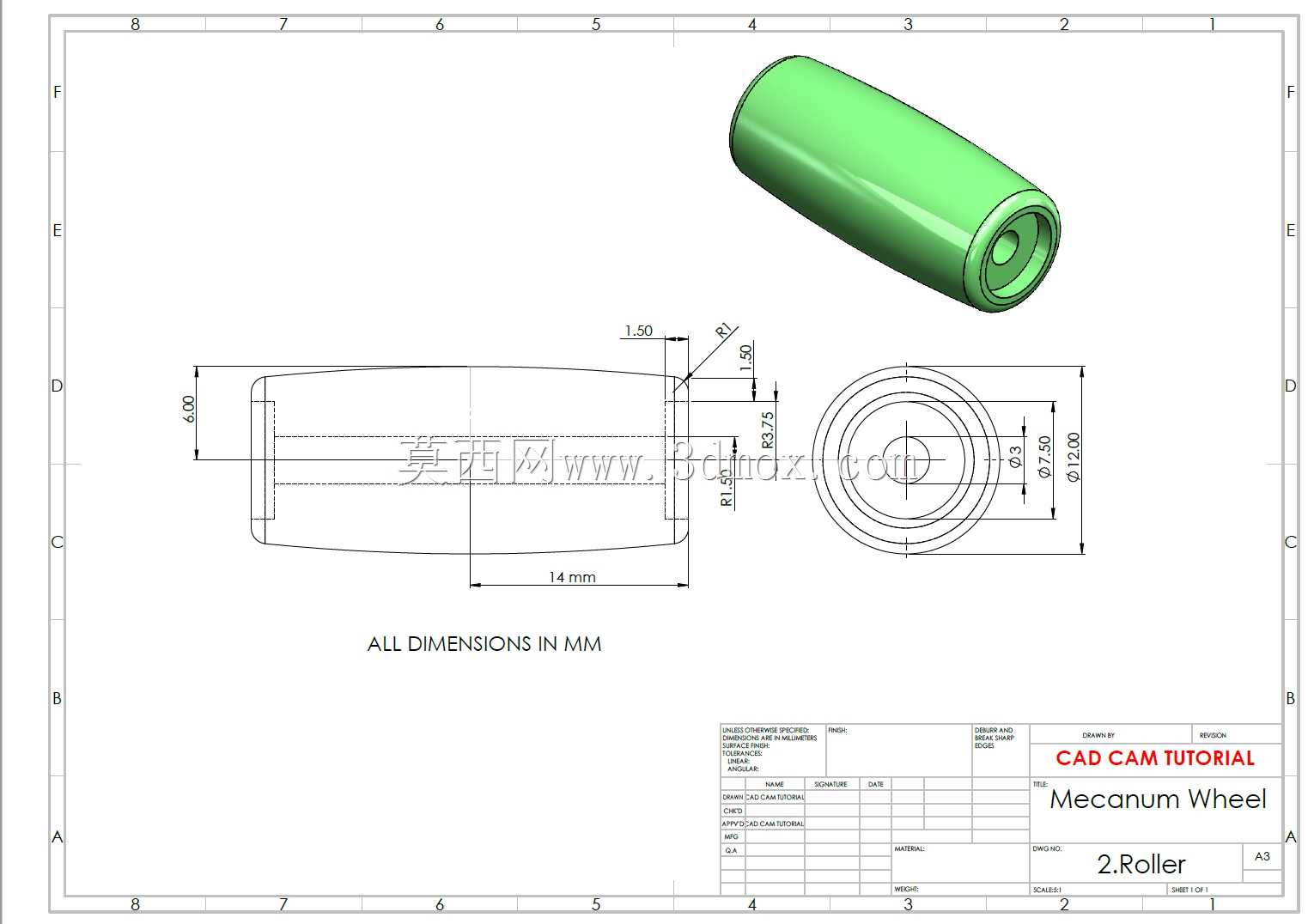

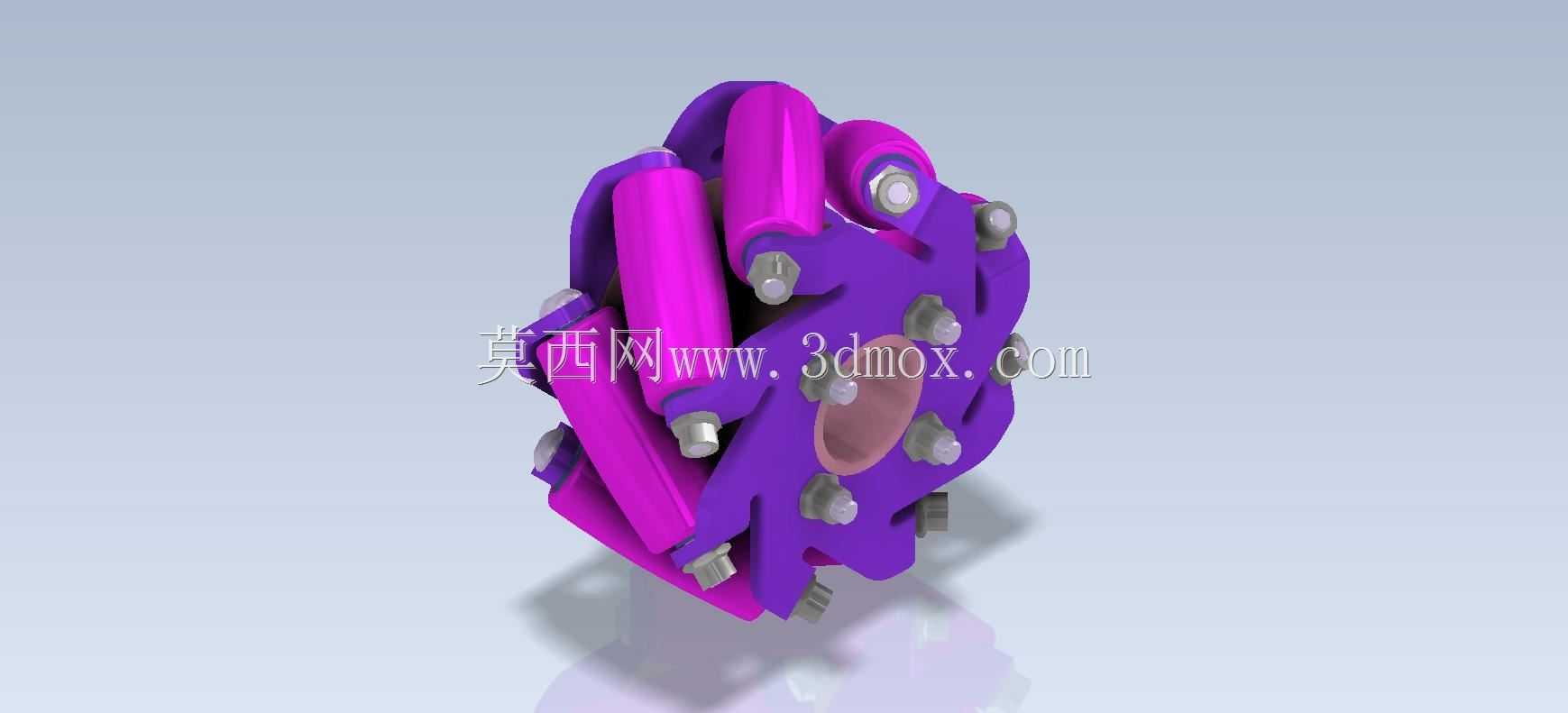

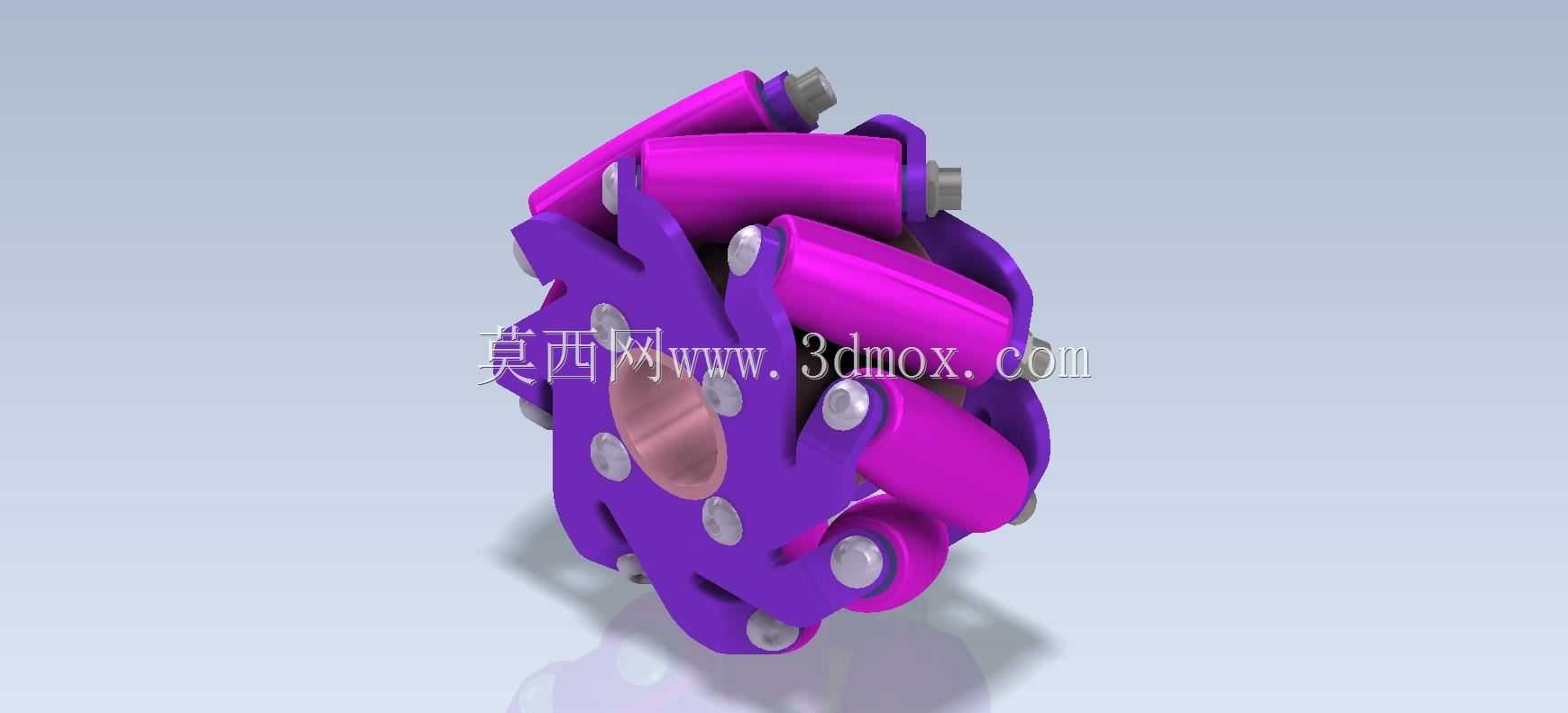

　　这款麦克纳姆轮的主体轮毂采用辐板式承载结构，轮缘周向均匀排布多组包胶辊子，辊子轴线与轮毂主轴线呈45度夹角布置，每根辊子都通过独立的小轴与轮毂支架连接，可绕自身轴线自由转动，轮毂中心设置带键槽的安装孔位，可直接与驱动电机的输出轴配合传递扭矩，安装孔周边预留的螺栓过孔可用于加装端盖锁紧结构，避免辊子轴在长期交变载荷下出现窜动。设计过程中需要重点控制辊子的轮廓包络，确保所有辊子的外圆母线共同构成一个完整的圆柱面，保证轮组在滚动过程中始终有至少3根辊子与地面接触，避免行走过程中出现颠簸、跳轮的问题，同时辊子的排布需要做错位处理，消除相邻辊子之间的间隙带来的运动死区，保证动力输出的连续性。

　　从安装边界来看，这款轮组的径向尺寸适配中小型AGV平台的底盘安装高度，轮毂的轴向宽度可匹配常规的驱动轮安装支架间距，中心安装孔的尺寸可适配市面上主流的低压直流伺服电机、减速电机的输出轴规格，辊子外层采用高弹性耐磨包胶材质，既可以提供足够的地面附着力，也能吸收行走过程中的微小振动，降低地面不平整带来的冲击载荷。在实际装配时需要注意同平台上四个麦克纳姆轮的辊子倾斜方向配对，通常采用左、右旋轮组对角布置的方式，才能正确分解轮毂旋转的分力，实现预期的全向移动效果，如果辊子方向装反，会导致轮组分力方向紊乱，无法实现正常的横向移动功能。

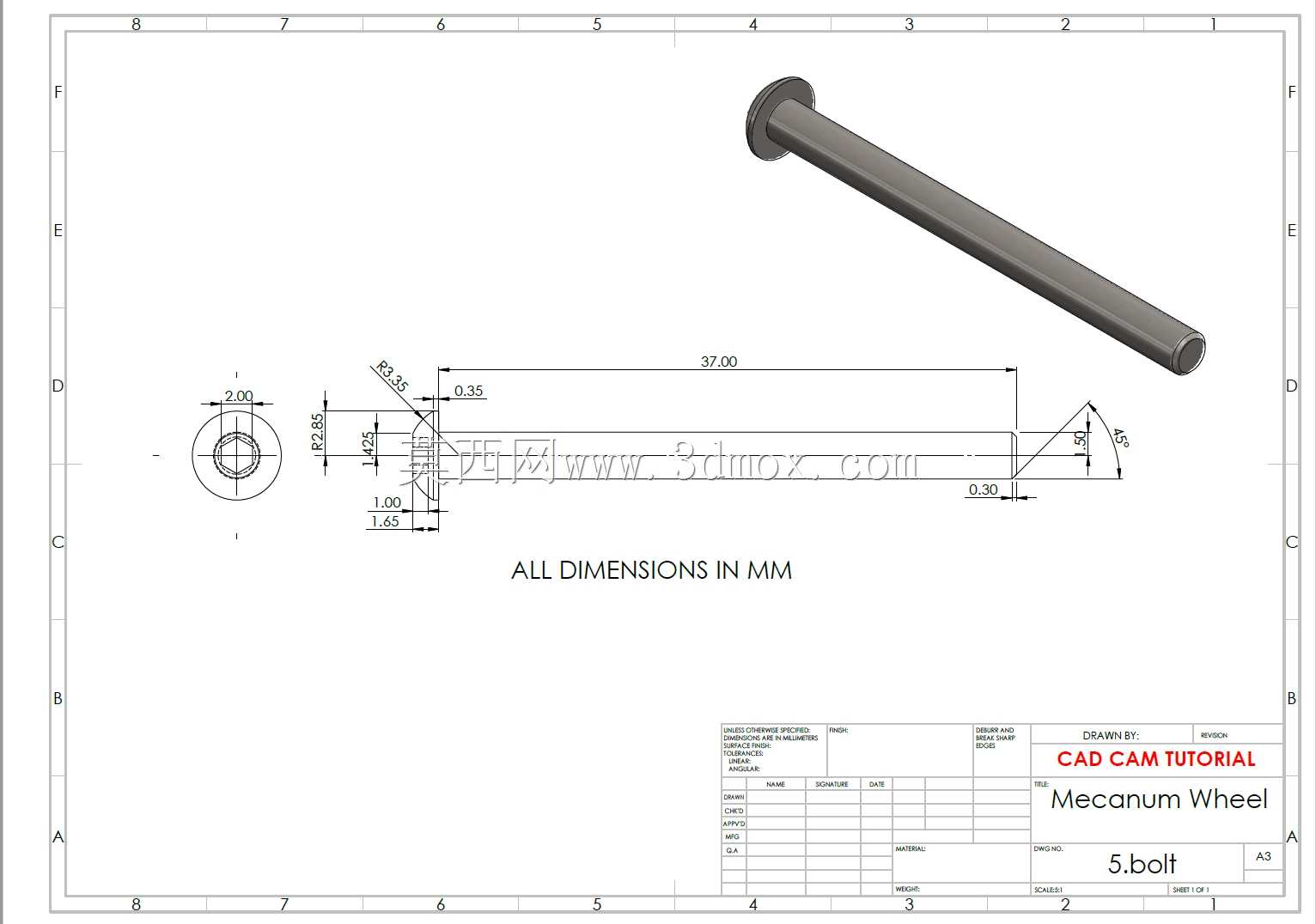

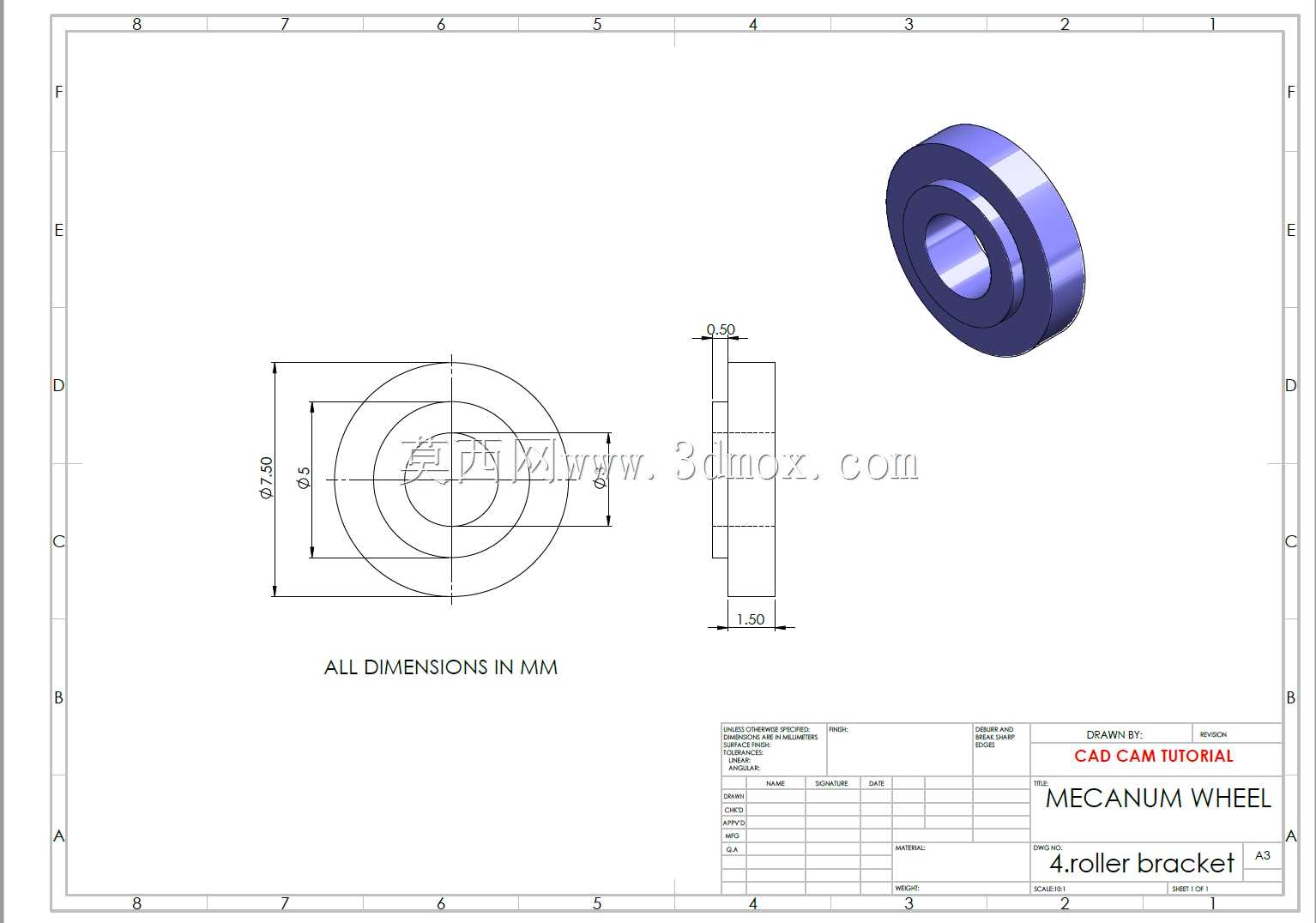

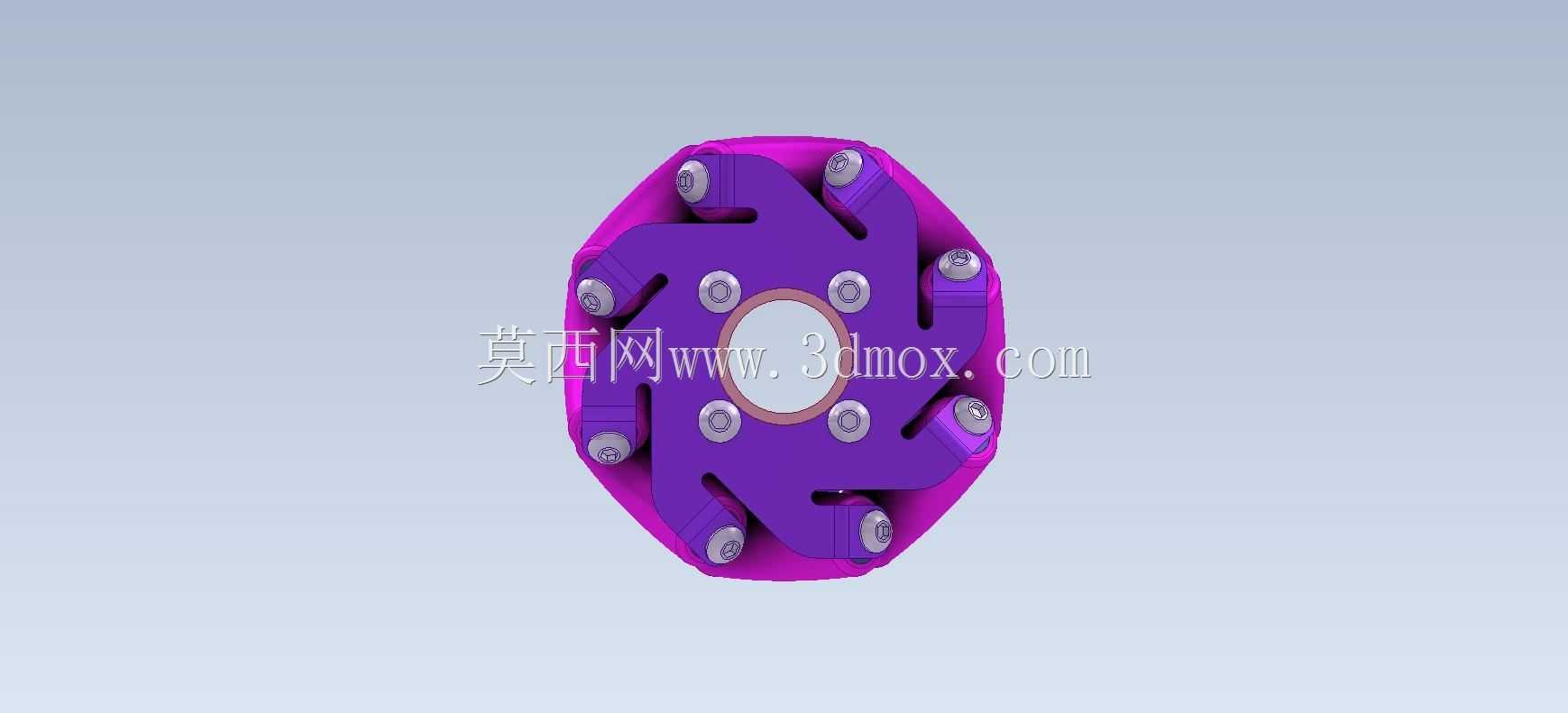

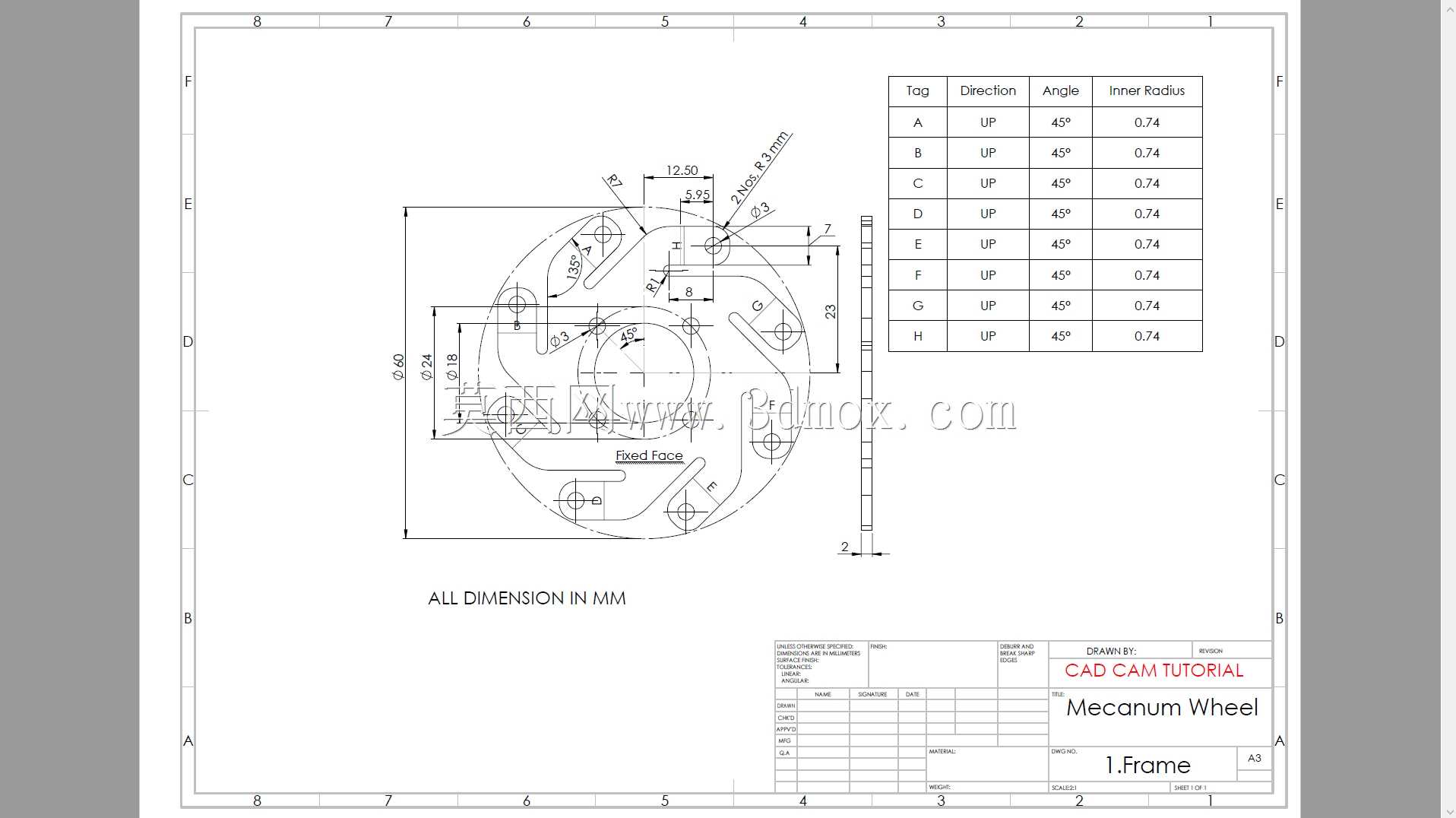

　　结构设计上，轮毂的辐板位置做了等距的减重孔设计，在保证整体结构强度、满足承载能力要求的前提下，尽可能降低轮组自身的转动惯量，减少驱动电机的启动负载，辊子的支撑小轴采用台阶轴结构，两端通过卡簧或者铆压的方式固定在轮毂的支架上，装配时可在小轴与辊子内孔之间加装自润滑衬套，降低辊子自转时的摩擦阻力，提升轮组的传动效率，同时也能延长易损件的更换周期。这类轮组的承载能力主要受轮毂材质、辊子轴直径、包胶材质硬度三个因素影响，在用于重载转运场景时，可将轮毂材质从工程塑料更换为铸铝或者钢制结构，同时加大辊子轴的直径，提升包胶的邵氏硬度，来适配更高的载荷需求。

　　在三维建模过程中，需要先通过参数化计算确定辊子的数量、倾斜角度、外轮廓曲线，再通过圆周阵列的方式生成所有辊子的安装位，建模时要特别注意相邻辊子之间的间隙控制，既要避免运动过程中辊子之间出现干涉，也要尽可能缩小间隙，减少轮组滚动时的振动，同时要预留出辊子包胶的厚度公差、装配公差，避免实际加工装配时出现卡滞的问题。对于初学者来说，这类轮组的建模练习可以很好地掌握空间角度装配、圆周阵列、曲面轮廓拟合的建模技巧，理解全向移动机构的运动原理，为后续设计全向移动平台打下结构基础。
