带法兰底座凸缘式密封端盖结构设计

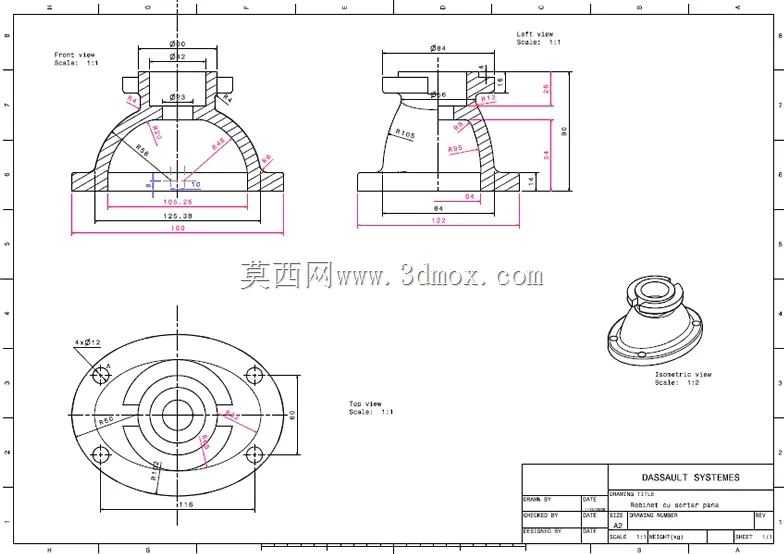

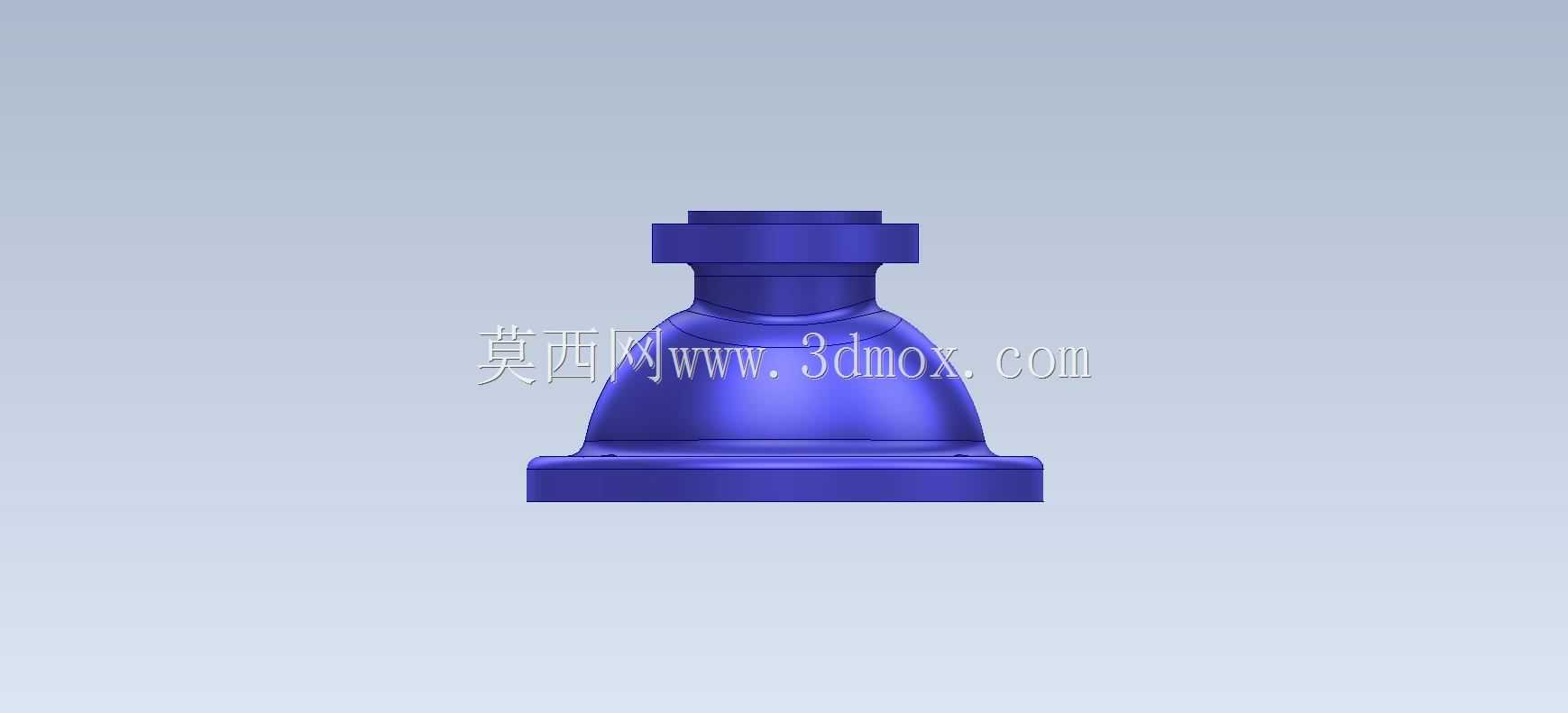

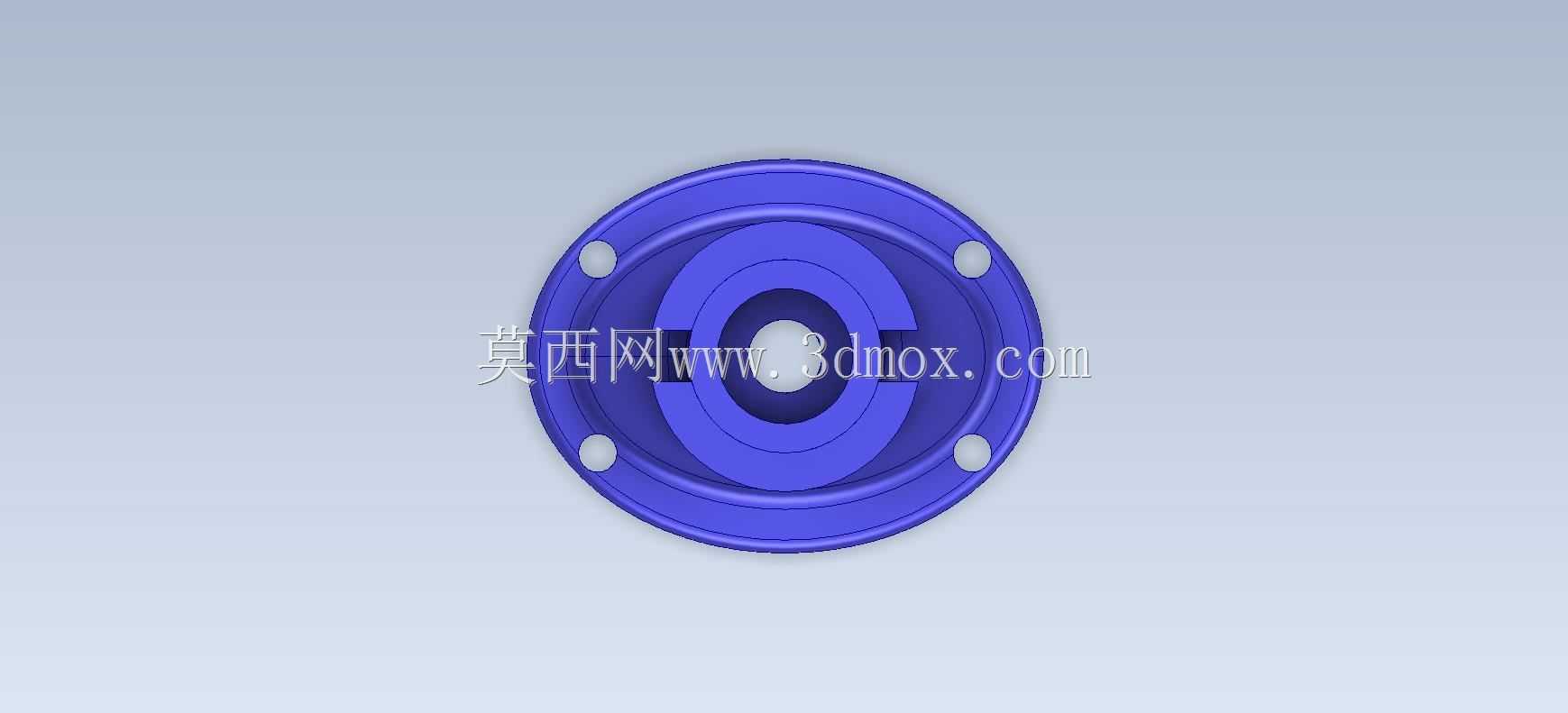

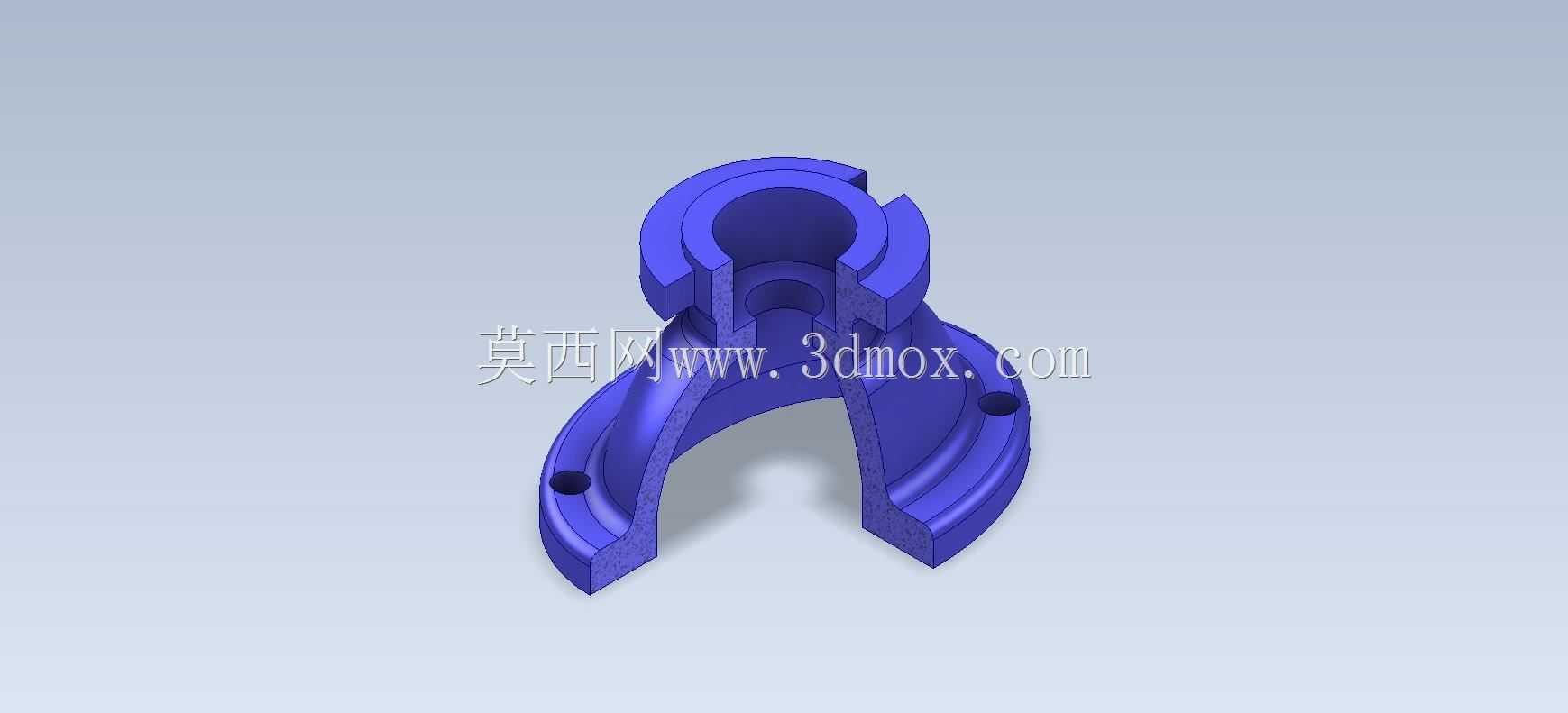

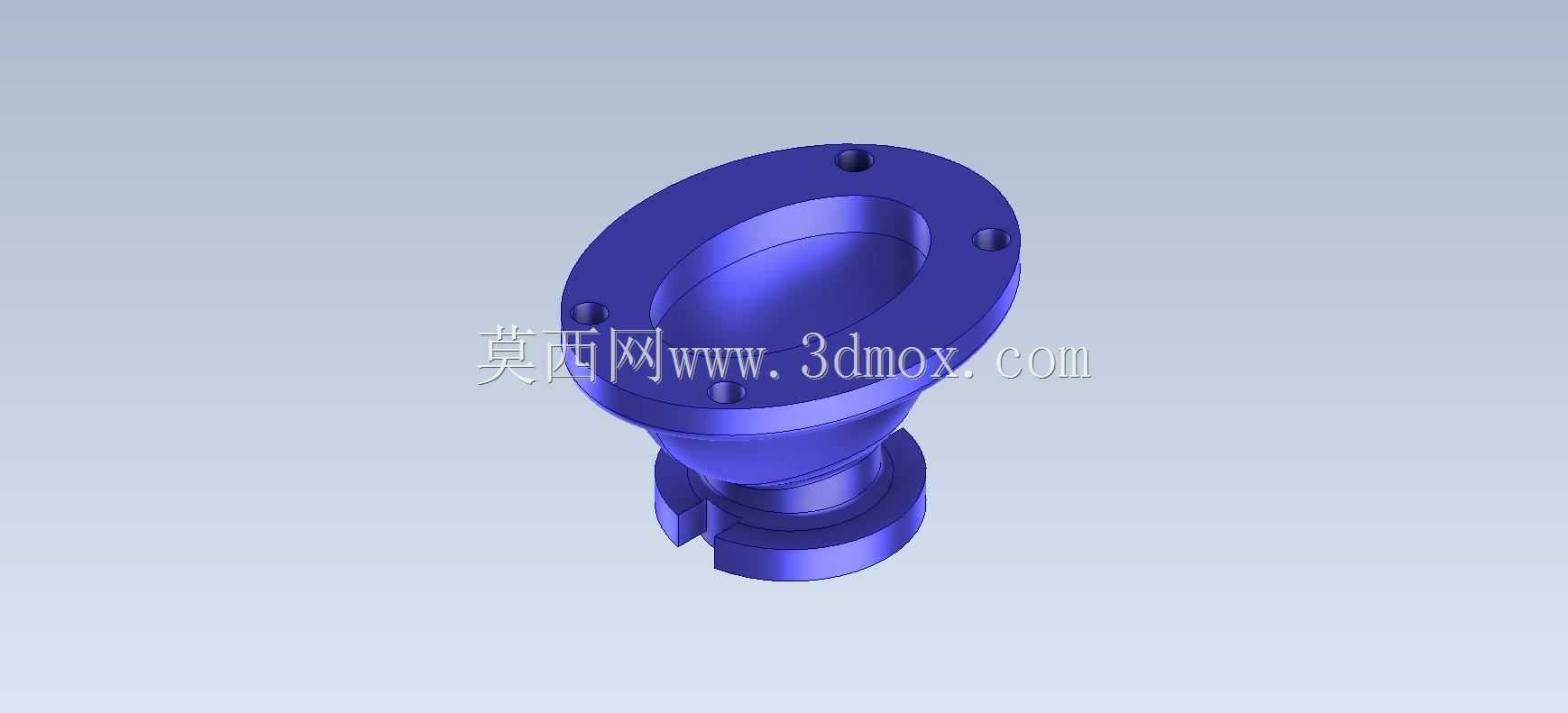

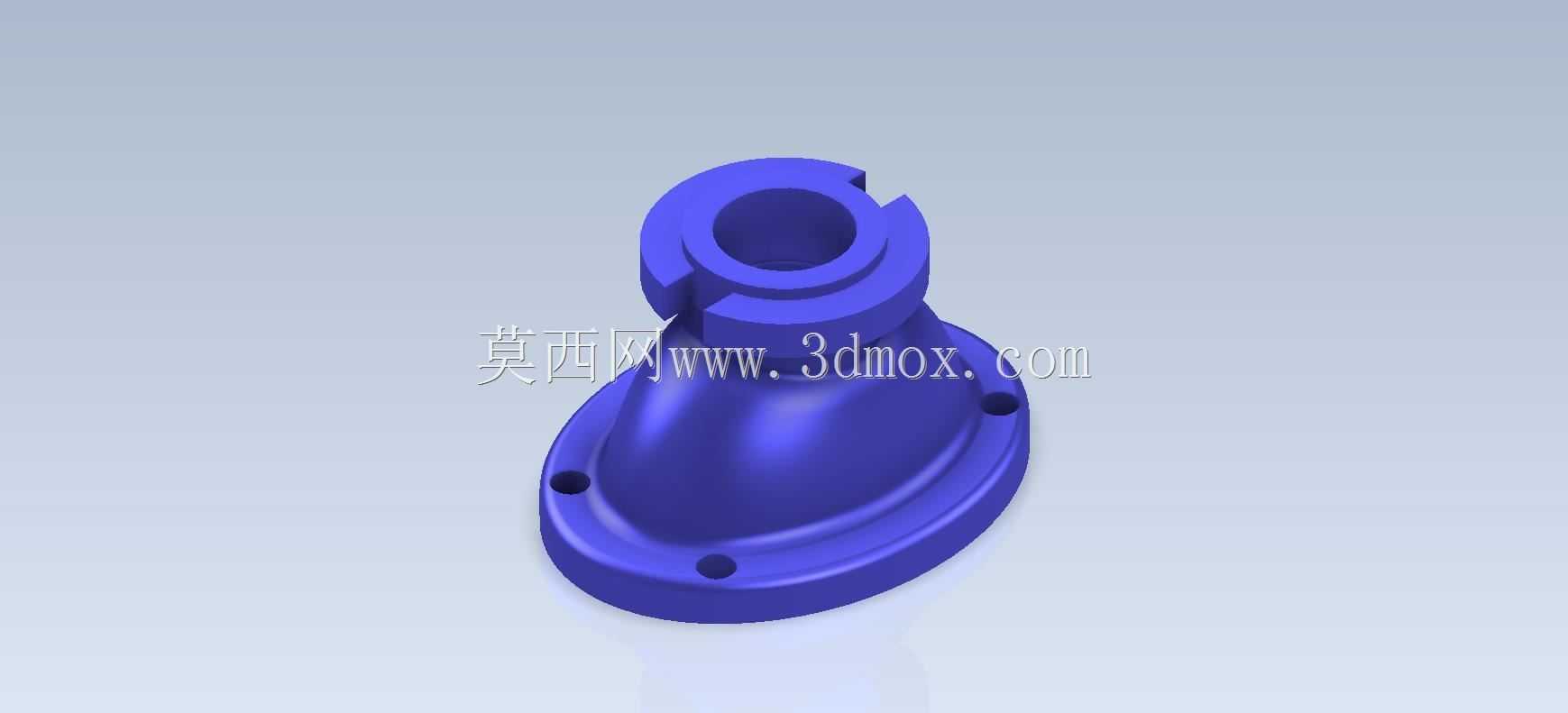

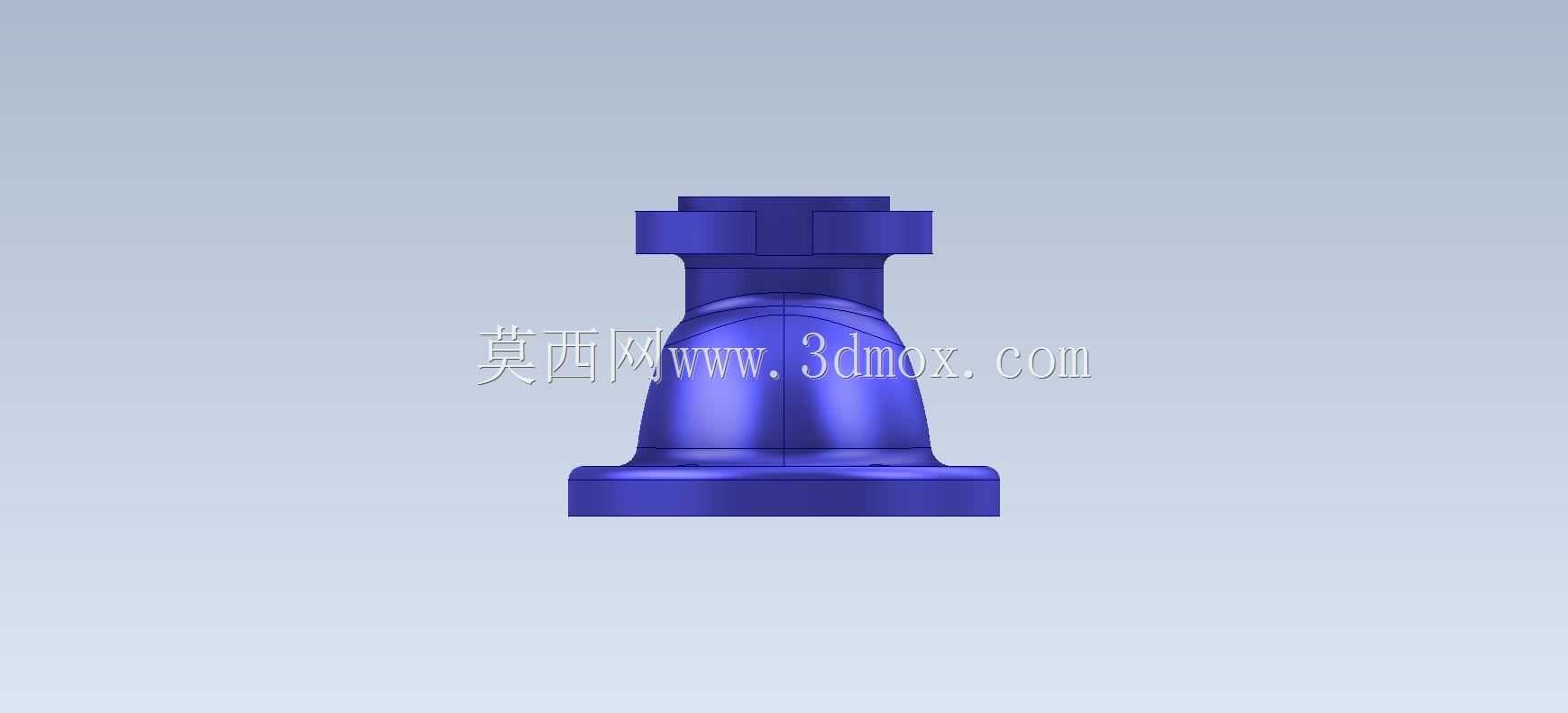

　　这类带法兰底座的凸缘端盖，在流体输送管路、小型泵阀腔体、减速箱输出轴端、气动元件壳体上的应用十分普遍，核心作用是实现腔体端部的密封、轴系的径向定位，同时兼顾外部连接件的对接承载。从结构细节来看，底部圆形法兰盘均匀分布四个安装通孔，孔位采用等角度圆周排布，安装时可配合螺栓穿过通孔与设备壳体上的预制螺纹孔锁紧，法兰盘面与壳体贴合的位置预留了密封垫片的放置空间，锁紧后能有效避免腔体内部的流体、润滑介质出现渗漏，同时抵消轴系运转带来的轴向窜动载荷。上部的筒状凸缘结构，内部是阶梯式通孔设计，靠近法兰端的大孔径用于容纳腔体内部的轴承外圈、密封毡圈或者油封，上端的小孔径用于穿设输出轴或者对接管路接头，凸缘侧壁开设的对称缺口，是为了适配设备上的定位销或者防转卡块，避免端盖在设备长期振动工况下出现跟转、移位的问题，同时也能作为安装时的对位标记，降低现场装配的对位难度。

　　设计这类零件的时候，首先要匹配安装端的腔体开口尺寸，法兰盘的外径要比腔体开口外径大出1.5到2倍的螺栓公称直径，保证螺栓锁紧时有足够的压紧力覆盖密封面，不会出现局部密封失效的问题；法兰上的安装孔中心距要严格和设备壳体上的螺纹孔位对齐，孔位公差控制在±0.1mm以内，避免装配时出现螺栓无法穿入的问题。筒状凸缘的高度要根据内部容纳的密封件、轴承的轴向尺寸确定，要保证轴承装入后外圈能完全贴合凸缘内部的定位台阶，不会出现轴向窜动的间隙，同时凸缘的外壁厚度要满足强度要求，在承受内部介质压力、轴系径向载荷的时候不会出现变形开裂。

　　从安装边界来看，这类端盖的轴向安装空间只需要预留出法兰厚度加上凸缘高度的尺寸，径向空间只要大于法兰盘外径即可，不需要额外的避让空间，适合在结构紧凑的小型设备内部使用。实际建模过程中，要重点关注几个容易出错的结构细节：一是法兰盘上安装孔的倒角，孔的两端都要做0.5到1mm的倒角，既可以去除加工毛刺，也能在穿螺栓的时候起到导向作用，避免螺栓螺纹被孔边刮伤；二是凸缘内部阶梯孔的过渡位置，要做圆角过渡，避免应力集中，在设备长期受交变载荷的时候出现裂纹；三是凸缘上的对称缺口，尺寸要和设备上的防转卡块做间隙配合，间隙控制在0.1到0.2mm之间，既保证装配顺畅，又不会出现过大的旷量。

　　在实际工况中，这类端盖如果用在泵类设备上，接触的介质可能是水、润滑油或者弱腐蚀性流体，材质一般选用铸铁或者增强尼龙，建模时要根据材质的强度特性调整壁厚，铸铁材质的壁厚最小不能小于3mm，避免铸造时出现冷隔、浇不足的缺陷，尼龙材质的壁厚可以适当减薄，但要在凸缘和法兰连接的位置做加强筋，提升整体的结构刚性。如果用在气动回路的阀体上，内部的密封面粗糙度要求达到Ra1.6以下，建模时要标注清楚密封面的加工要求，避免因为密封面粗糙出现漏气问题。另外，这类端盖的法兰盘面平面度公差要控制在0.05mm以内，如果平面度超差，锁紧螺栓之后法兰盘面会出现翘曲，哪怕加装密封垫片也容易出现渗漏问题，设计时要在图纸上明确标注形位公差要求，给后续加工提供明确的依据。很多初学者在练习这类零件建模的时候，容易忽略安装孔的等角度排布精度，还有内部阶梯孔的同轴度要求，往往只把外形做的相似，却忽略了实际装配需要的公差配合细节，做出来的模型只能用于外观展示，无法用于实际的生产加工参考，练习的时候要多结合实际装配需求，把每个结构的作用、对应的公差要求都考虑进去，才能真正掌握这类机械基础零件的设计逻辑。
