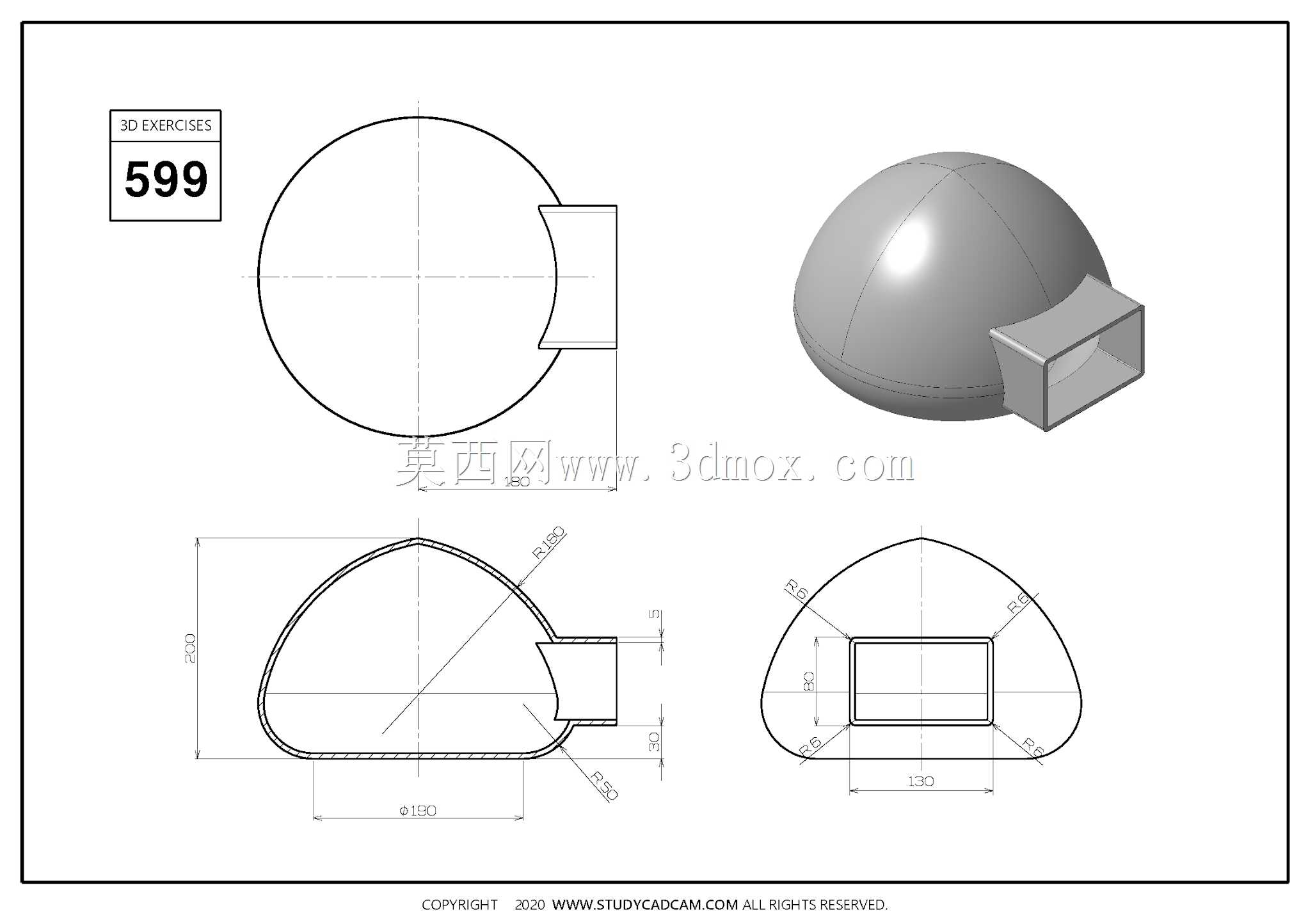

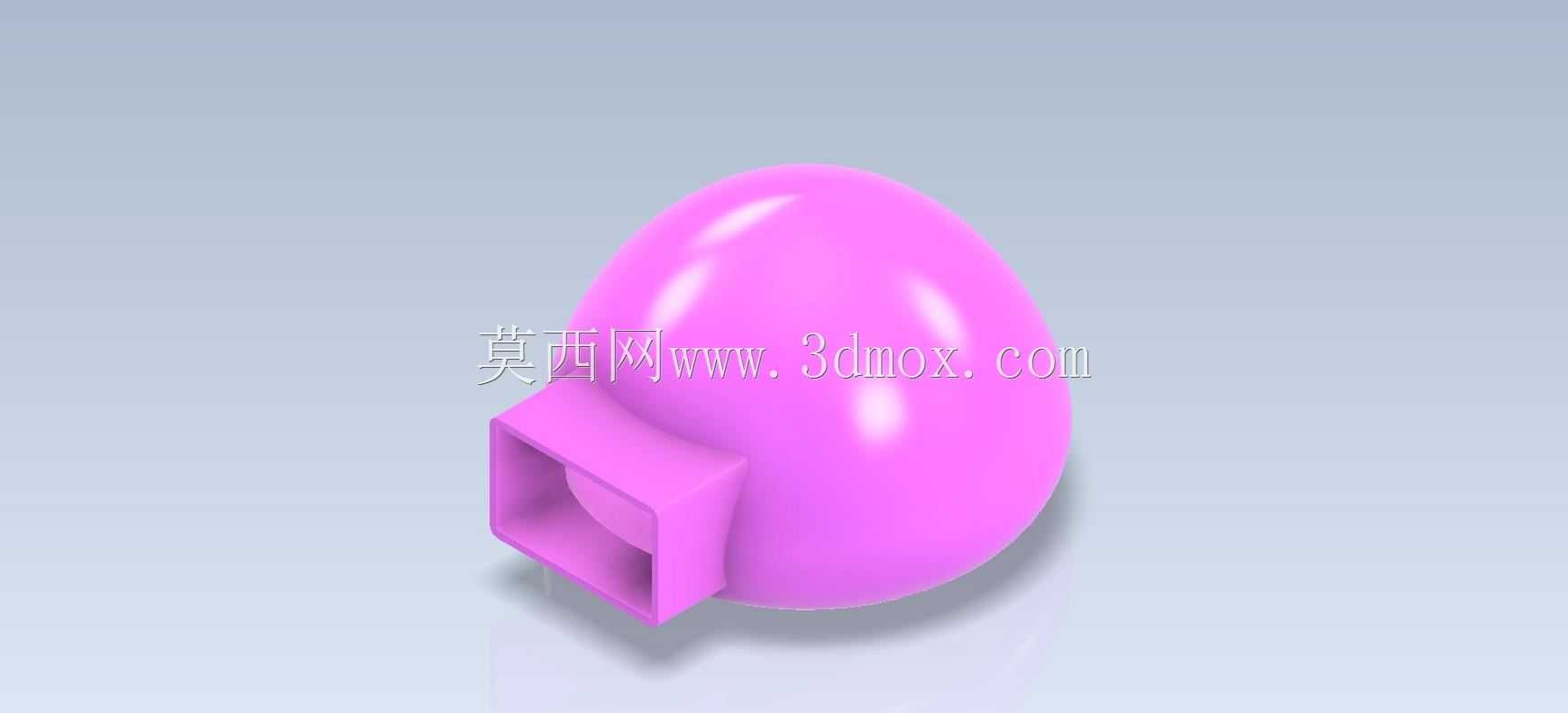

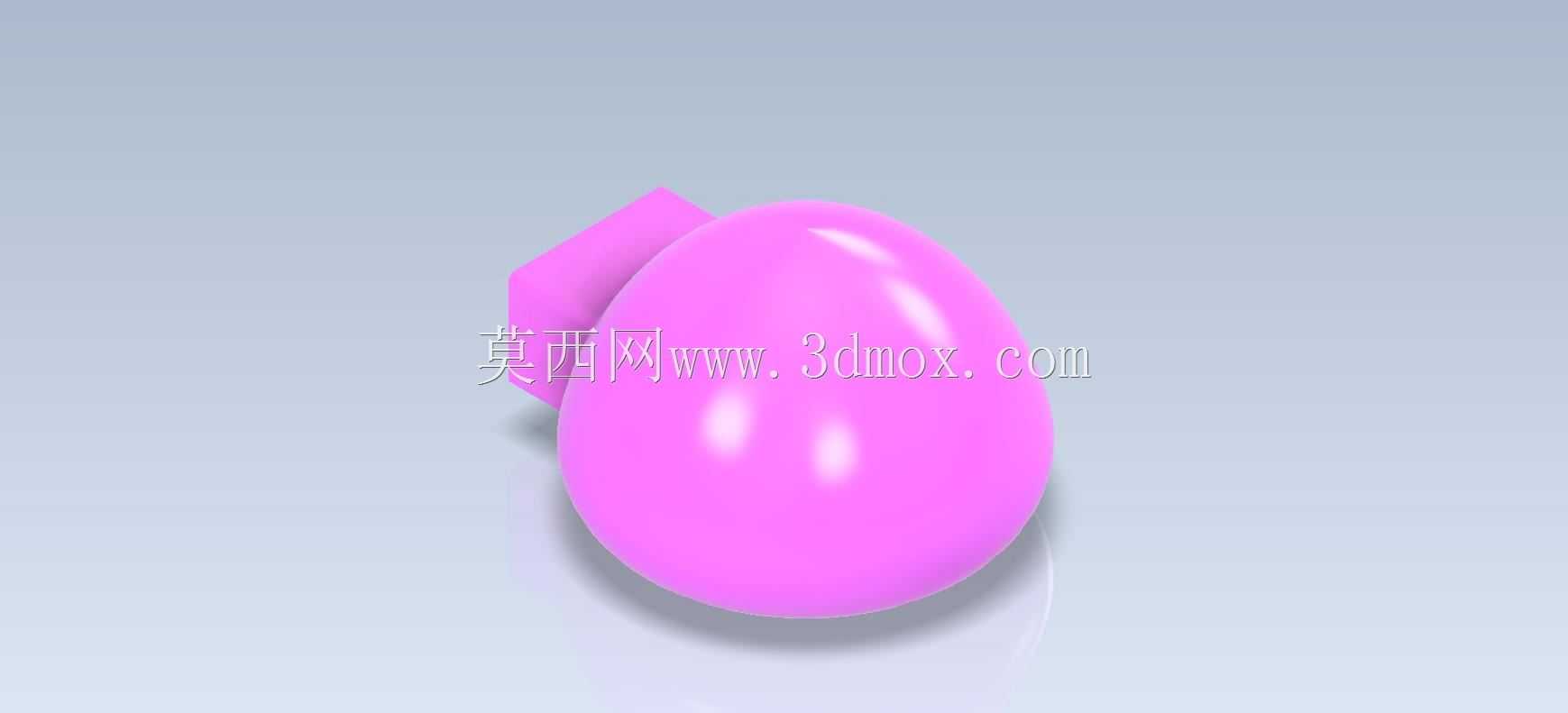

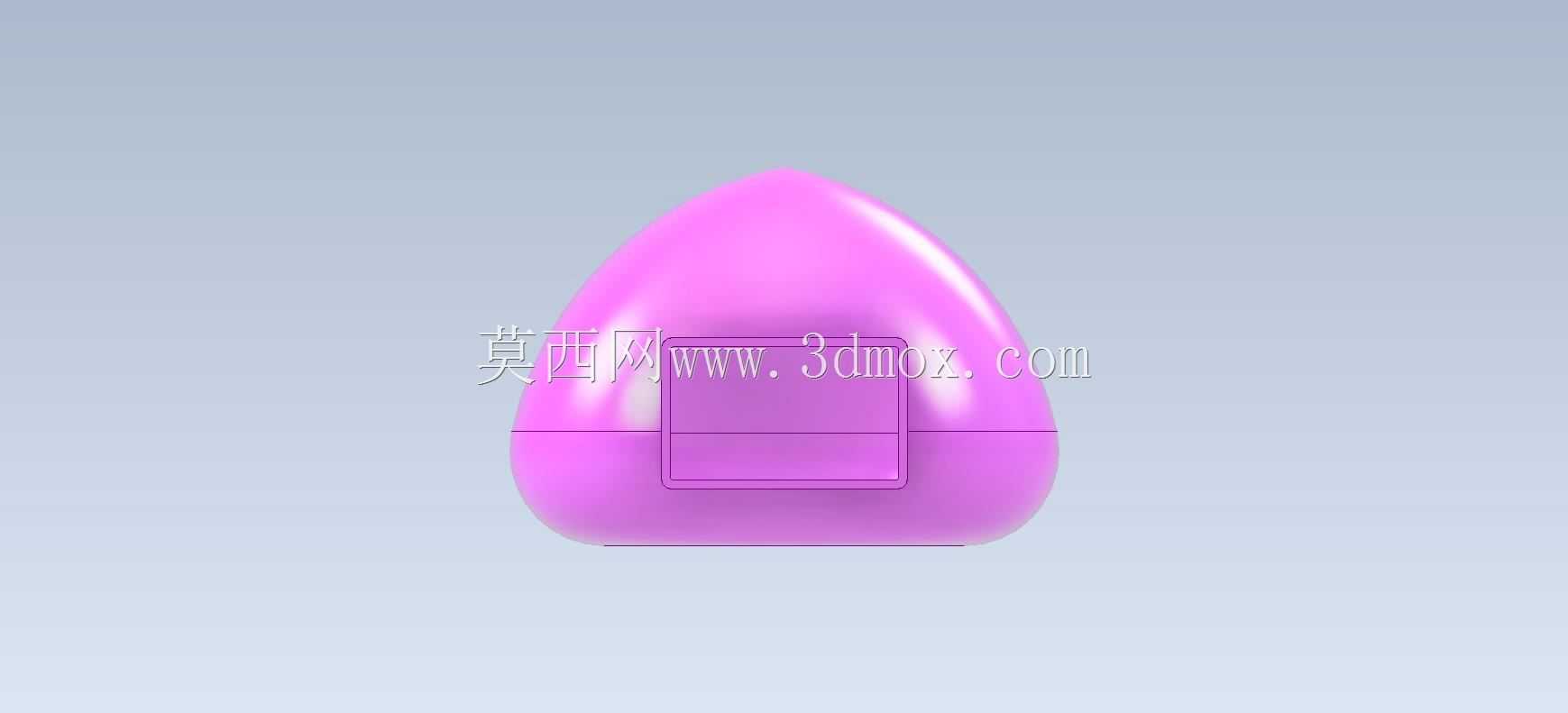

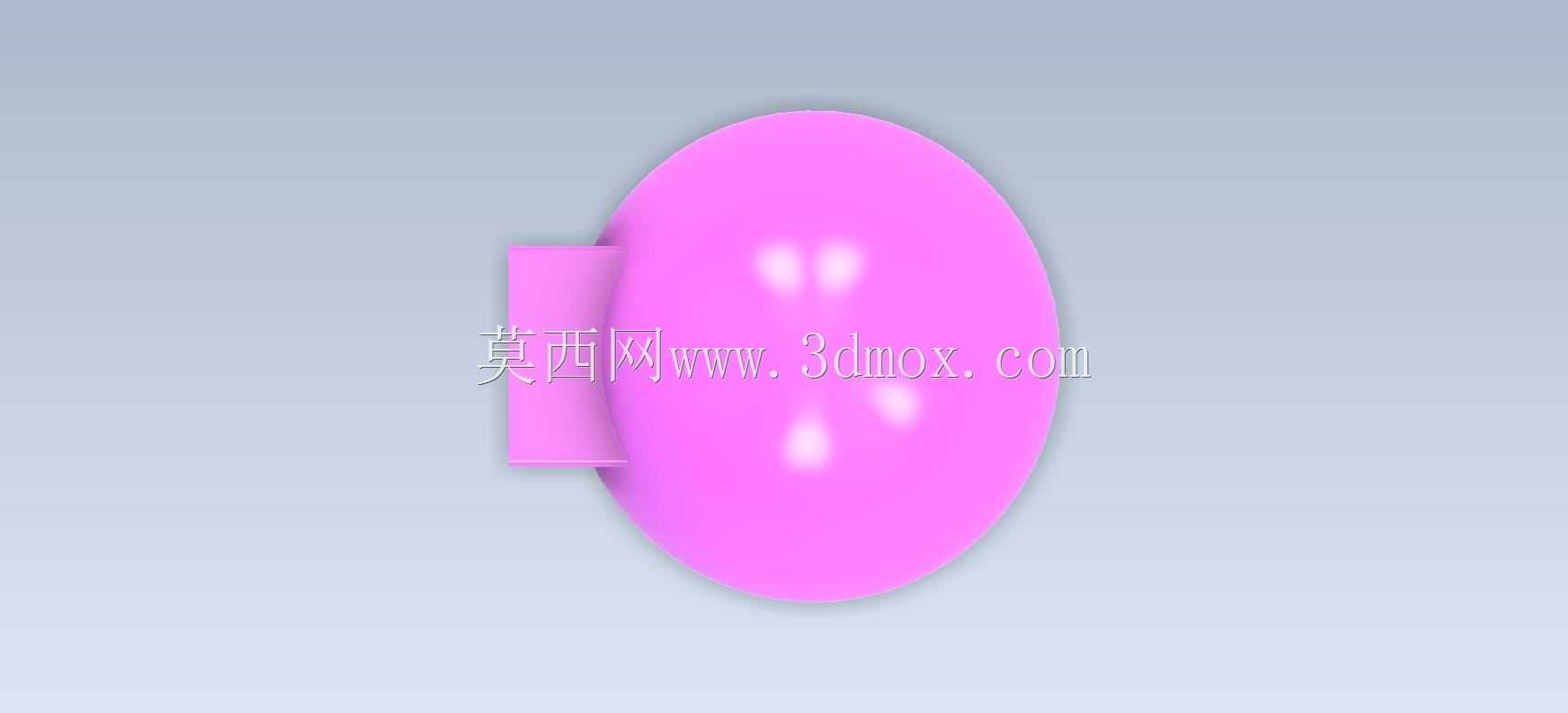

带方座凸台的粉面蛋形结构练习件

　　这个蛋形带方座凸台的结构件，是典型的三维CAD基础练习载体，覆盖了曲面与实体混合建模的核心操作逻辑，也能对应不少小型工业构件的设计思路。从实际应用场景来看，这类弧面结合方形接口的结构，常出现在小型流体缓冲腔、日化产品包装端盖、儿童玩具的拼接模块、教学演示用的结构教具上——弧面的流线型外观能减少流体经过时的阻力，也能避免尖锐棱角带来的磕碰风险，方形凸台则是专门的对接定位结构，能和对应规格的方槽实现快速卡接，不需要额外设计定位销就能完成初步装配，降低装配环节的操作复杂度。

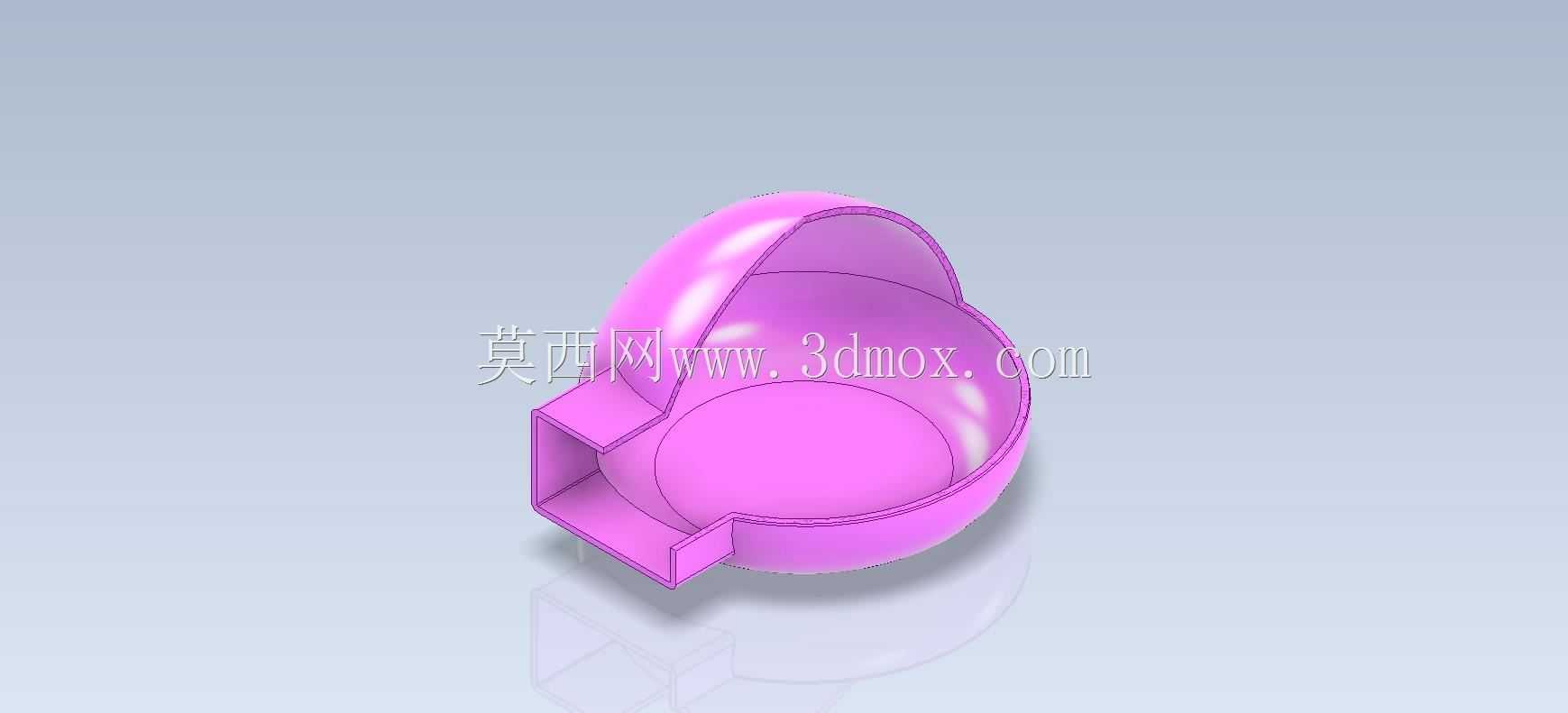

　　从设计思路上拆解，这个构件的核心是曲面与实体的衔接处理，首先要完成蛋形主体的曲面构建，需要先绘制两个不同半径的半圆弧作为轮廓，通过放样或者旋转指令生成光滑的椭球曲面，这里要注意曲面的曲率连续性，避免出现棱边或者曲面褶皱，不然渲染或者后续做壁厚处理时会出现破面。方形凸台的设计要先确定对接面的位置，选在蛋形结构曲率变化平缓的侧下方，这个位置的曲面法向相对统一，凸台和主体衔接时的过渡圆角更容易处理，不会出现圆角大小不均或者无法生成的问题；凸台内部做了中空的沉槽结构，一方面是减轻整体重量，另一方面是预留和对接件配合的卡合空间，沉槽的壁厚要和主体壁厚保持一致，避免注塑或者3D打印时出现缩痕、填充不均的问题。

　　从外形尺寸与安装边界来看，这类练习件通常会把蛋形主体的最大直径控制在60-80mm区间，整体高度控制在70-90mm，方形凸台的外轮廓尺寸一般为25mm×25mm，凸台向外伸出的长度控制在15-20mm，这个尺寸比例既能保证凸台和主体的衔接强度，也不会因为凸台过长导致整体重心偏移。安装边界上，方形凸台的外端面是安装基准面，对接时要保证这个端面和对接件的安装面完全贴合，凸台四周的圆角半径统一为2mm，避免安装时出现应力集中；蛋形主体的最大外轮廓不能超出凸台安装面的投影范围太多，不然在密集排布安装时会和相邻构件产生干涉，尤其是在做自动化装配线的上料结构设计时，要提前核算主体弧面的最大回转半径，保证上料吸盘抓取或者机械手夹取时不会碰到周边的工装。

　　从功能特性上来说，这个结构的弧面主体没有尖锐棱角，在作为教具或者玩具部件使用时安全性更高，中空的结构可以容纳小型的电子元件或者配重块，方形凸台的对接结构拆装方便，不需要额外的紧固件就能实现反复拆装，适合用于教学场景下的结构装配演示。建模过程中需要重点处理凸台和主体的衔接圆角，圆角半径要从凸台根部向主体曲面逐渐过渡，保证应力能够均匀分散，不会在衔接位置出现应力集中导致的断裂问题；如果是用于注塑生产，还要在蛋形主体的顶部设计0.5°-1°的脱模斜度，虽然弧面本身的脱模阻力不大，但微小的斜度能进一步降低脱模时的划伤风险，凸台的中空沉槽也要做对应的脱模斜度，避免抽芯时出现卡滞。

　　很多初学者在做这类练习时，容易直接把方形凸台和蛋形主体做布尔合并，忽略了衔接位置的曲面过渡，导致后续做壁厚抽壳时出现壁厚不均的问题，正确的做法是先在主体曲面上绘制凸台的轮廓线，通过投影曲线把轮廓映射到曲面上，再用凸台拉伸指令生成实体，之后用面圆角指令处理衔接位置，而不是直接用等半径圆角，这样才能保证圆角和曲面的曲率连续，抽壳后内壁的过渡也会更光滑，不会出现局部壁厚过薄的问题。另外在做内部沉槽的时候，要注意沉槽的深度不能超过凸台长度的三分之二，不然凸台的侧壁厚度会过薄，受力时容易出现开裂，沉槽的底部要做1mm的圆角过渡，避免应力集中在槽底的直角位置。

　　这类结构虽然是基础练习件，但背后的设计逻辑可以延伸到很多实际工业产品上，比如小型的气动元件外壳、卫浴产品的出水端接头、消费电子的便携设备外壳，都会用到弧面主体加方形对接接口的结构，掌握这类结构的建模要点，处理同类实际产品的设计时就能快速理清建模顺序，避免出现特征建模失败、曲面破面、壁厚不均等常见问题。在做装配验证的时候，要重点检查方形凸台和对接槽的配合公差，一般间隙配合的话单边预留0.1-0.2mm的间隙就可以满足拆装需求，如果是过盈卡接的话，凸台的外轮廓尺寸要比对接槽大0.05-0.1mm，保证卡接后的连接强度，同时不会因为过盈量太大导致装配困难或者凸台断裂。
