叉形铰接式机械连接固定支座结构

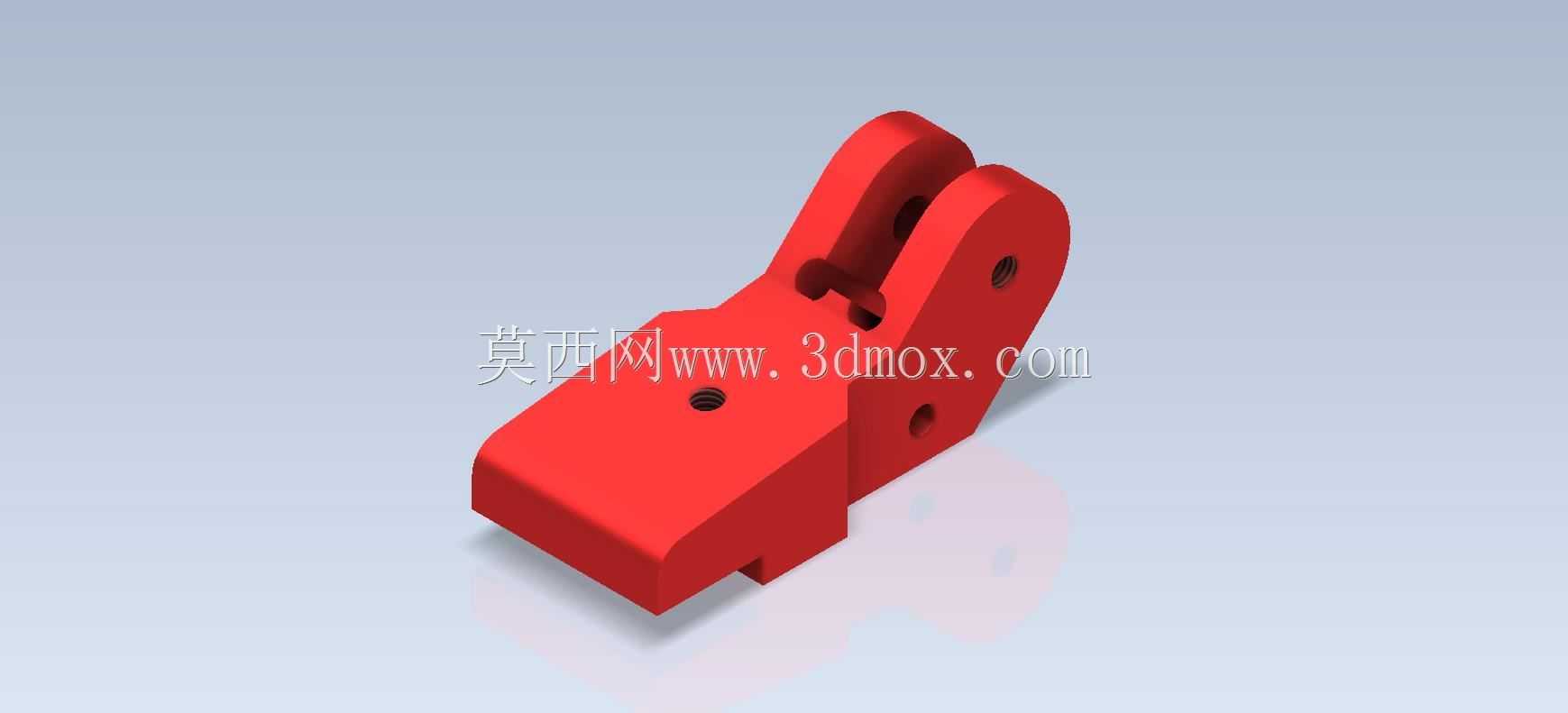

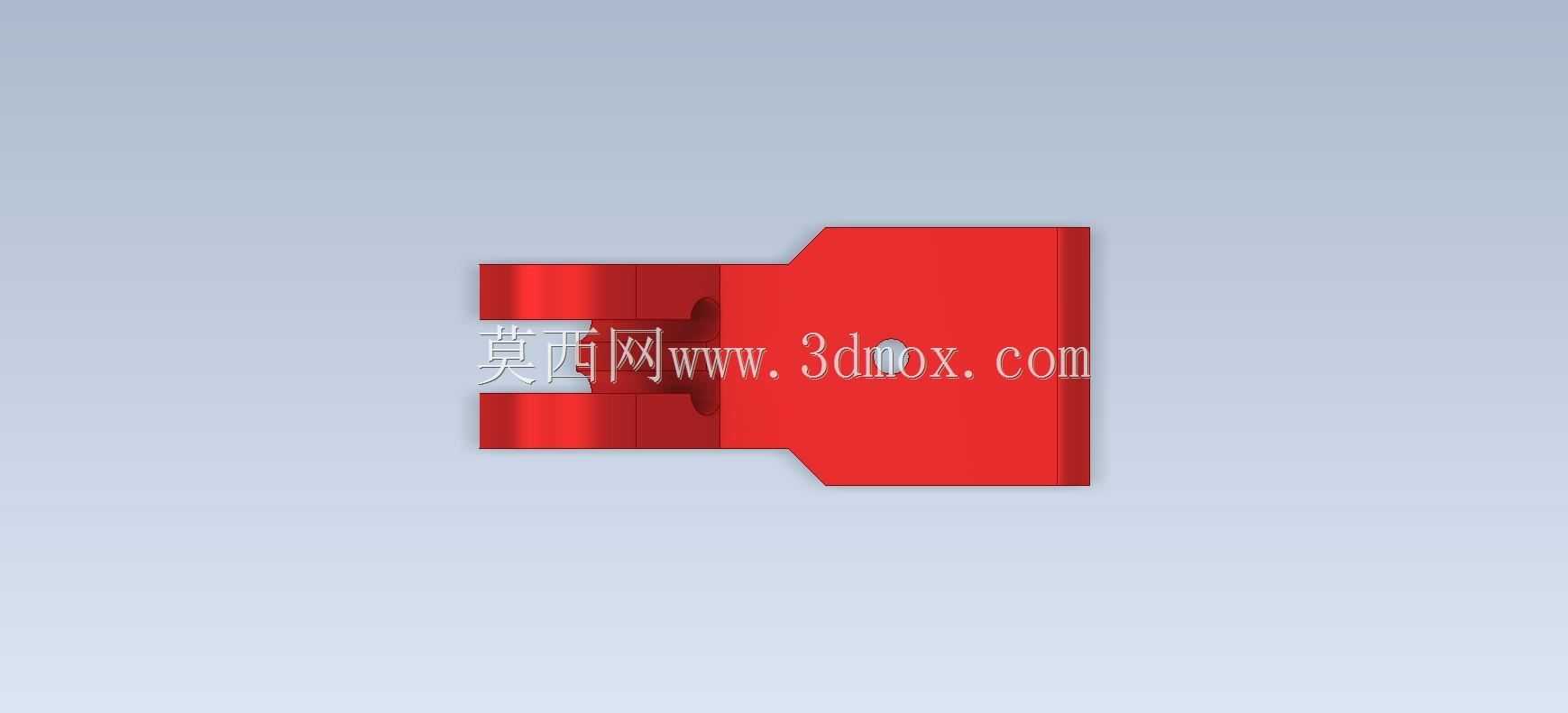

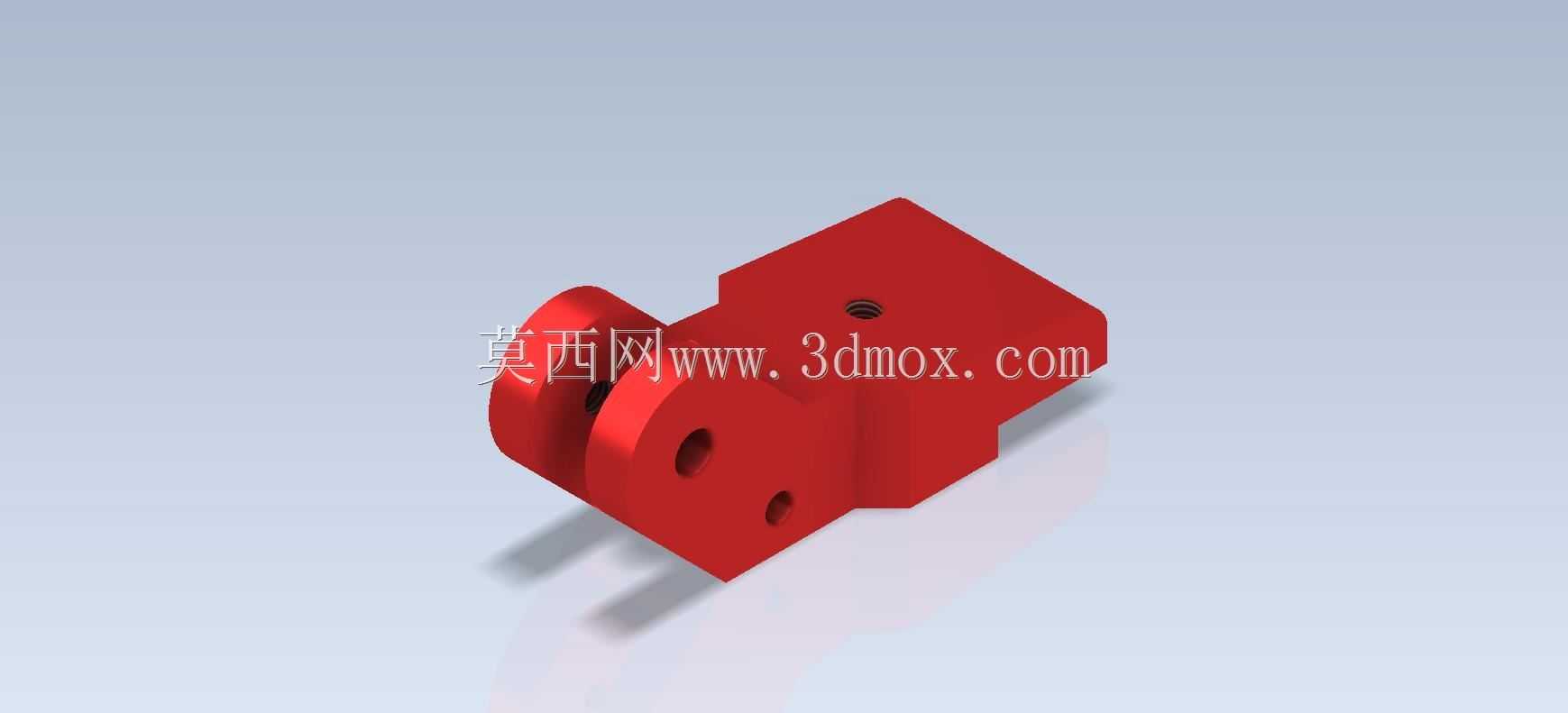

　　这款叉形铰接支座类零件，在轻工自动化输送线、小型专用工装夹具、非标设备的连杆传动机构中应用十分广泛，日常做设备改造、小型传动机构搭建时经常会用到这类结构，主要承担两个相对运动构件之间的铰接支撑、载荷传递作用，同时也可作为行程触发元件的安装基座使用。从结构功能来看，零件下部的块状基座是主要的承载与安装基准，底面设计为平整安装面，可直接贴合设备安装板或者型材表面，基座上预留的沉头螺纹孔用于穿装内六角紧固螺钉，安装时可保证螺钉头部完全沉入孔内，不会突出安装面干涉周边运动构件，基座前端的凸台结构可嵌入安装板的定位槽内，抵消铰接部位传递的横向剪切力，避免长期受载后紧固螺钉出现剪切断裂的问题。上部的叉形双耳结构是核心的铰接功能区，

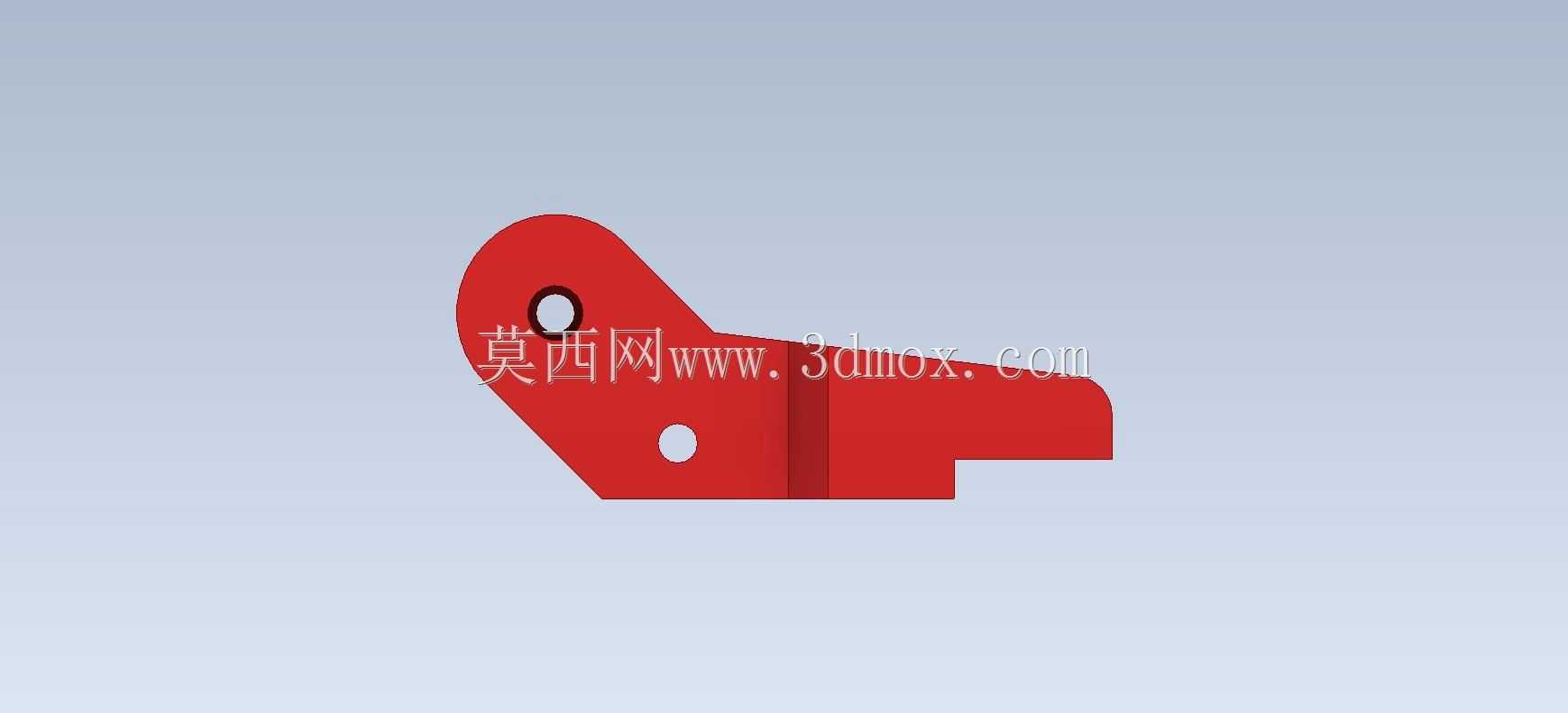

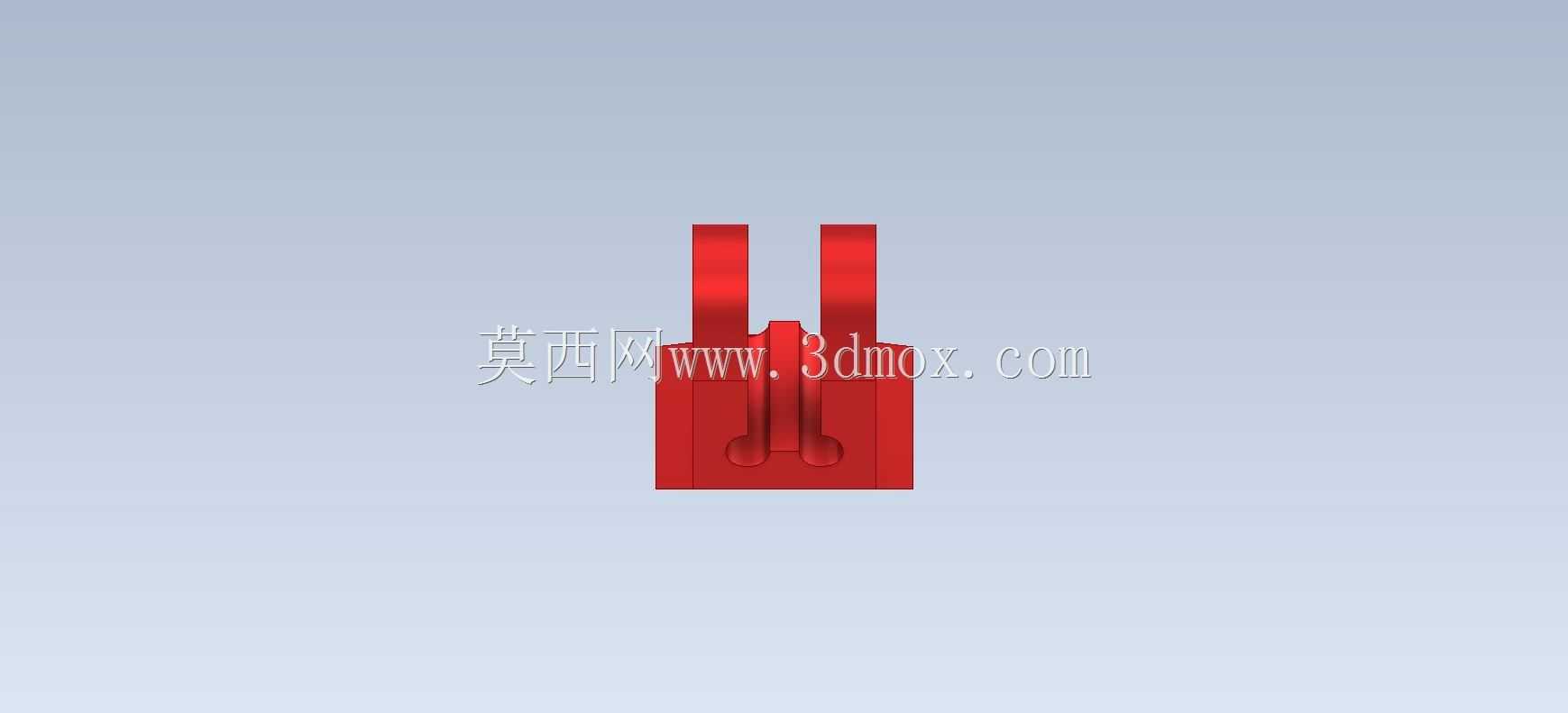

　　两个耳片上同轴加工的通孔用于穿装铰接销轴，耳片之间的开槽宽度经过尺寸校核，既可以保证配套的连杆接头能够顺利嵌入槽内，又能控制耳片与连杆侧面的配合间隙在0.1-0.2mm区间，减少铰接转动时的径向窜动，降低销轴的偏磨风险；耳片外侧的孔口做了倒角处理，既方便销轴装配时的导入，也能去除机加工产生的锐边毛刺，避免装配时划伤操作人员。设计这类零件时，首先要根据实际工况的载荷大小确定耳片的厚度与销轴孔径，若承受的交变载荷较大，可适当增加耳片厚度并在孔内加装铜套或者滚针轴承，提升铰接部位的耐磨性能；基座部分的尺寸要匹配安装位置的空间边界，尤其是安装孔的中心距要和现场安装板的预留孔位完全对应，避免出现无法安装的问题。

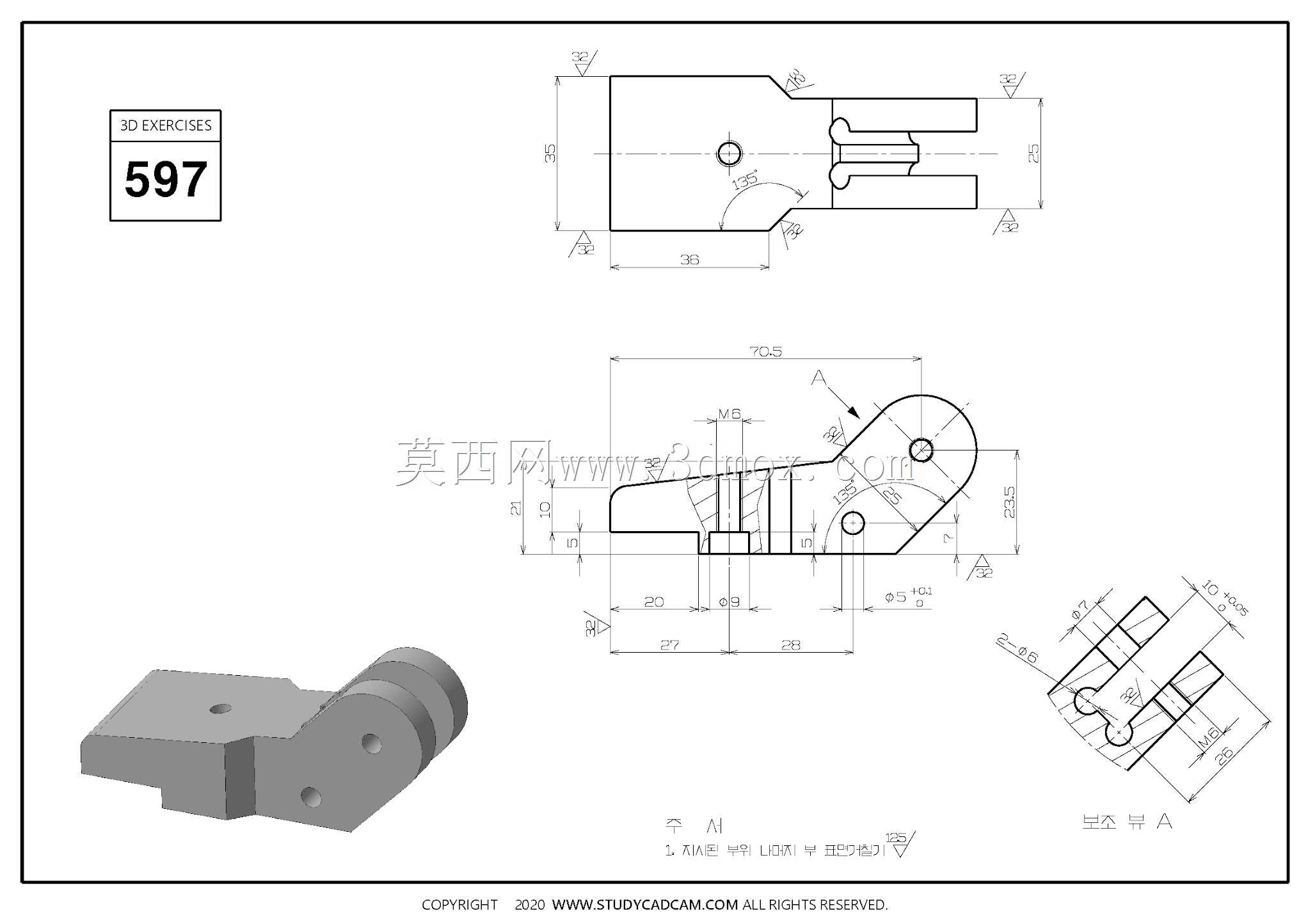

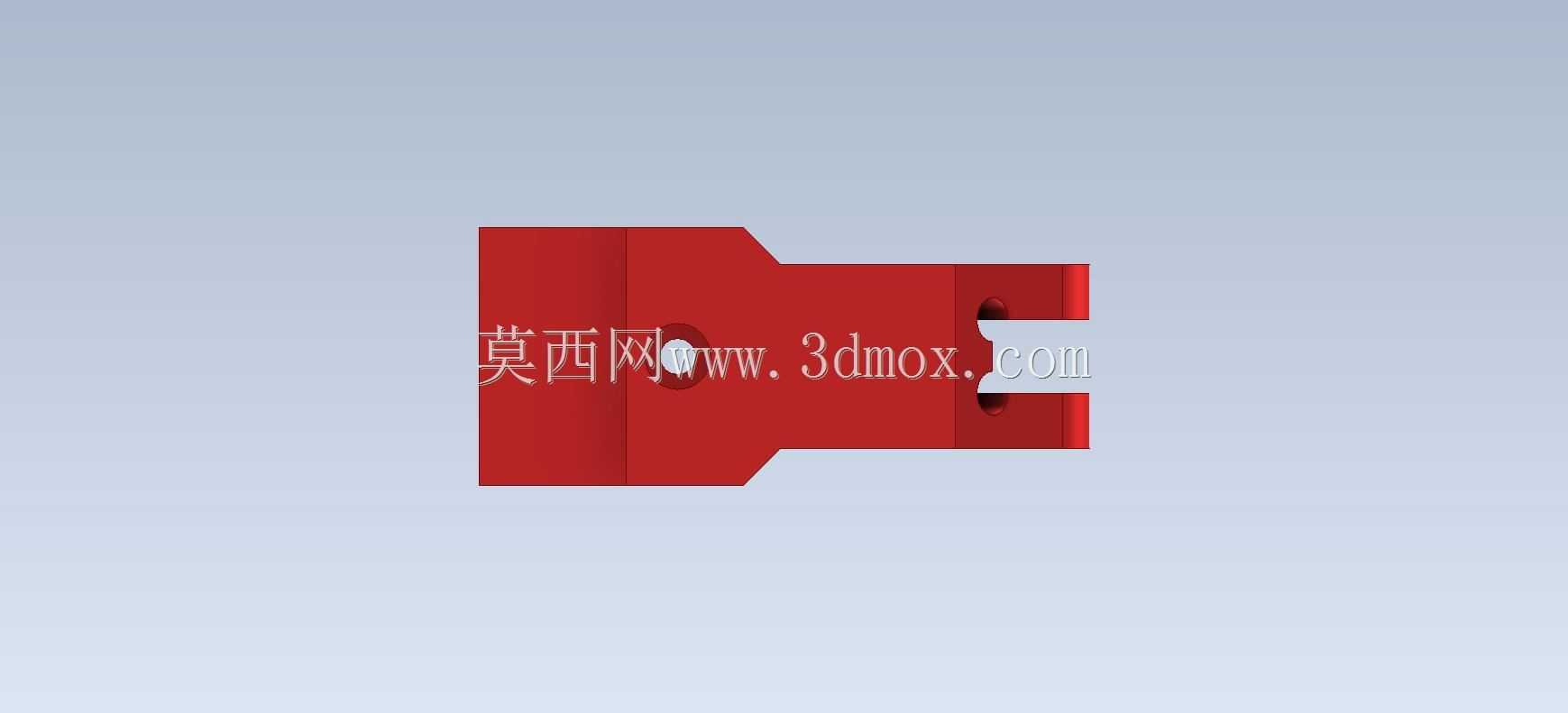

　　建模过程中要注意几个关键的尺寸公差控制：双耳铰接孔的同轴度公差要控制在0.02mm以内，否则穿装销轴后会出现卡滞、转动不顺畅的问题；基座安装面与铰接孔轴线的平行度公差要控制在0.03mm以内，保证安装后连杆的运动平面与设计平面一致，避免运动过程中出现别劲的情况。零件的棱边除了安装定位需要的直角结构外，其余非配合棱边都做了R0.5-R1mm的圆角过渡，既可以降低热处理过程中的应力集中风险，也能减少零件搬运、装配过程中的磕碰损伤。这类零件一般选用45号钢作为毛坯材料，毛坯可采用模锻或者型材铣削成型，加工完成后做调质处理提升整体强度，铰接孔部位可做高频淬火提升表面硬度，延长铰接部位的使用寿命；如果应用在有腐蚀介质的工况环境中，

　　也可更换为304不锈钢材质，表面做钝化处理提升抗腐蚀能力。实际装配时，铰接销轴穿装后要在轴端加装开口销或者轴用挡圈做轴向限位，防止设备运行过程中销轴窜出脱落，造成机构失效；基座与安装板连接时，要在螺钉螺纹部位涂抹少量螺纹锁固胶，避免设备长期振动导致螺钉松动。从结构优化的角度来看，如果应用在载荷较大的传动场景中，可在叉形耳片的根部增加三角加强筋结构，提升耳片的抗弯曲能力，避免长期受载后耳片出现向外张开的变形；如果需要在支座上安装位置检测传感器，可在基座侧面预留传感器安装螺纹孔，无需额外加装安装支架，进一步压缩机构的整体占用空间。
