机械连接用叉形水平支撑连杆结构

　　这类叉形水平支撑连杆，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中十分常见，核心作用是实现两个运动部件之间的铰接传动，同时承担水平方向的支撑载荷，避免传动过程中出现杆件偏摆、受力错位的问题。从实际使用场景来看，这类零件常被用在间歇式送料机构的摆臂连接端、工装夹具的夹紧联动组件、小型升降设备的水平限位支撑位，工作过程中需要反复承受铰接处的交变拉压载荷，以及安装端面传递的径向扭矩，因此结构设计上的受力合理性直接决定了整套机构的运行寿命。

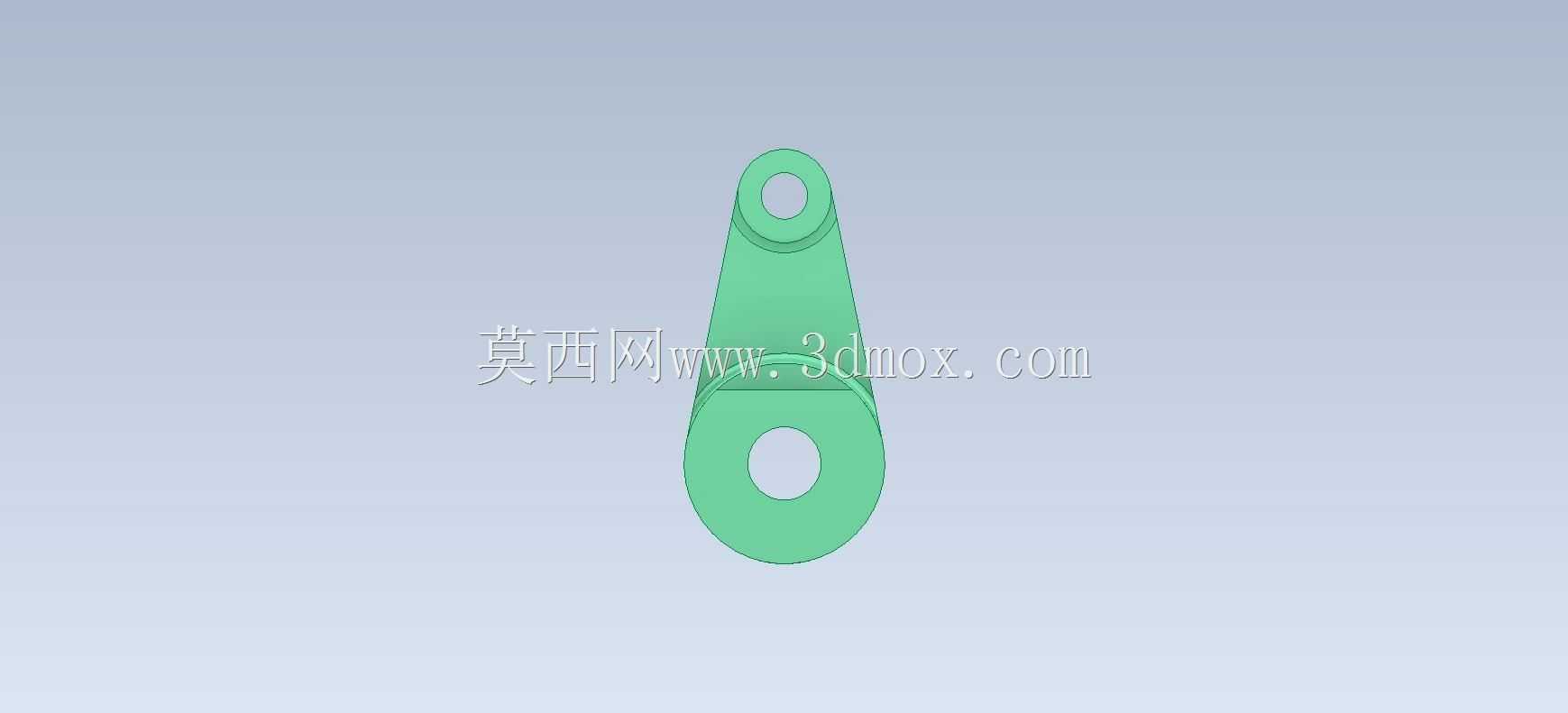

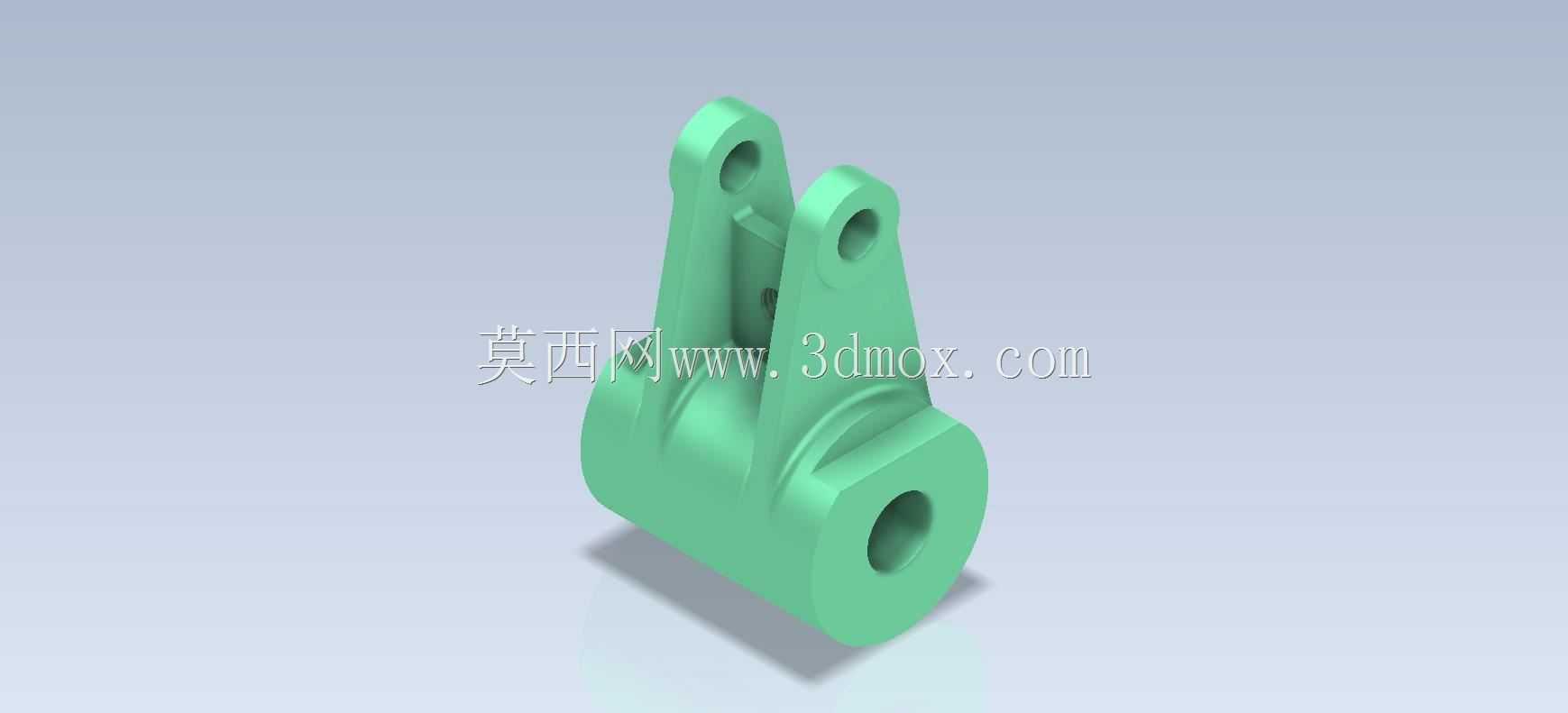

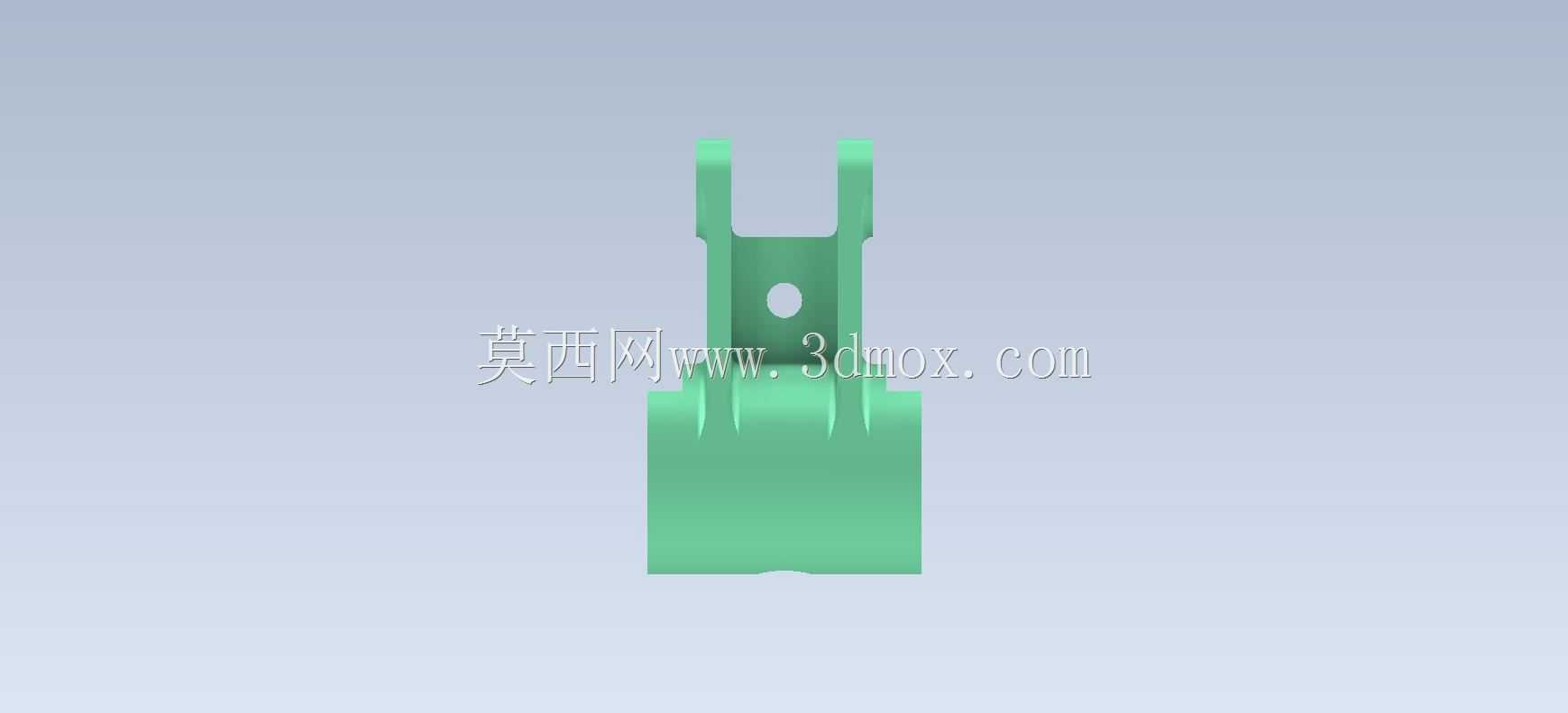

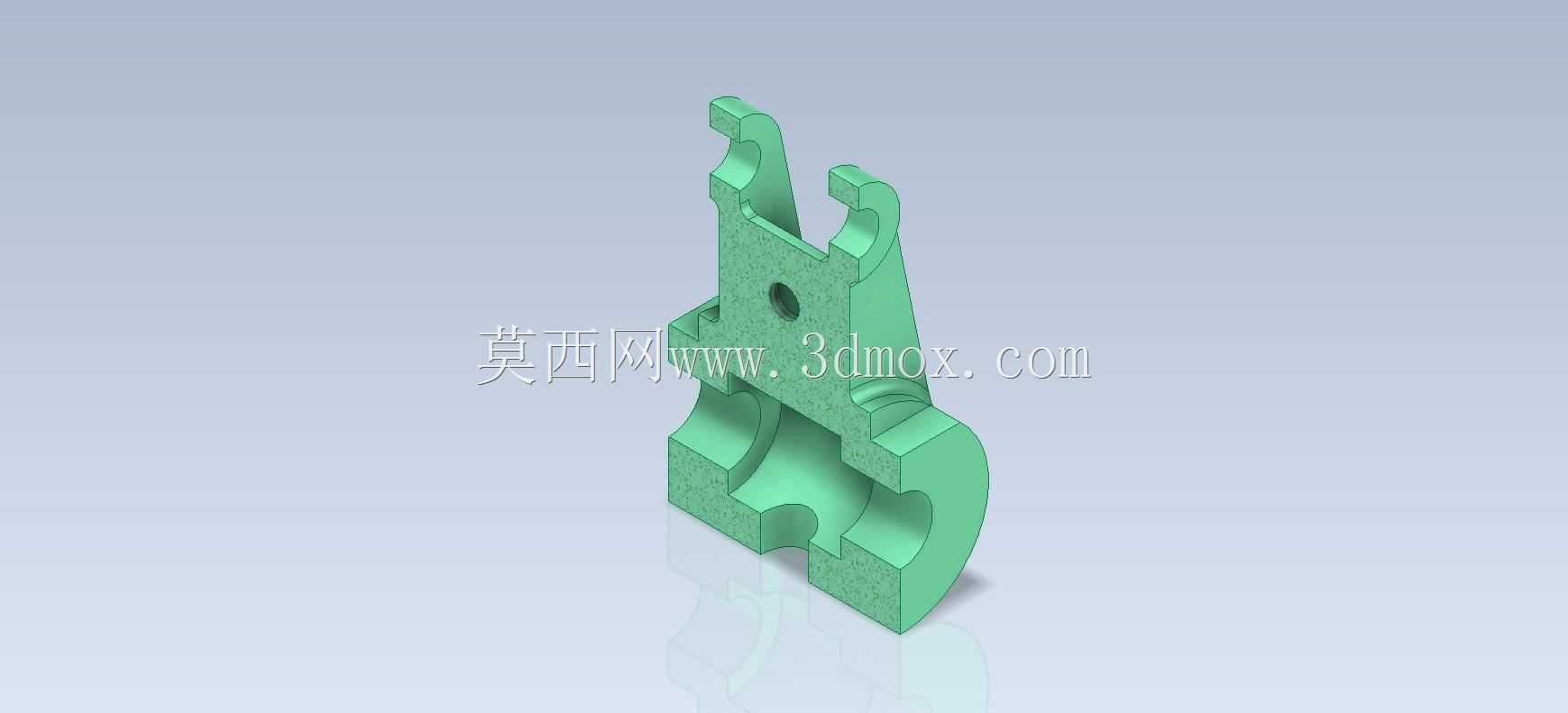

　　从结构设计思路来看，零件整体采用一体化铸造成型后机加工的工艺路线，主体下部为带通孔的圆柱安装基座，通孔用于穿装定位销轴或连接轴，实现与固定端支座的铰接配合，基座外圆的加工精度需要满足h7级公差要求，保证与配套轴套的配合间隙控制在0.02-0.05mm区间，避免转动过程中出现旷量。上部为平行布置的双叉耳结构，两个叉耳上同轴加工有铰接孔，孔位的同轴度公差需要控制在0.03mm以内，防止配套连接销穿装后出现卡滞、单侧受力磨损过快的问题；叉耳与下部基座的过渡位置采用大圆角平滑过渡，避免应力集中，从过往的失效案例来看，这类叉形件的断裂位置大多出现在叉耳与基座的连接根部，因此过渡圆角的R值不能小于基座壁厚的1/4，同时在建模阶段需要对该位置做有限元应力校核，确保在1.5倍额定载荷下应力值不超过材料屈服强度的60%。

　　关于安装边界尺寸，下部圆柱基座的轴向长度需要匹配安装支座的开口宽度，通常比支座开口尺寸小0.1-0.2mm，保证安装后不会出现轴向窜动；基座中心通孔的直径根据配套销轴的直径选定，常规工况下选用直径12-20mm的销轴即可满足多数小型机构的载荷需求，通孔内壁需要做粗糙度Ra1.6的精加工处理，降低销轴转动时的磨损速率。上部双叉耳的开口宽度需要匹配被连接件的端部厚度，预留0.15mm左右的装配间隙，叉耳上的铰接孔直径与下部基座通孔直径可根据传动受力情况做等径或差径设计，若传动端载荷更大，可适当加大叉耳孔的直径并提升叉耳的壁厚，保证叉耳的抗剪切强度满足要求。两个叉耳的外侧平面需要做铣平加工，保证与配套连接件的侧面贴合度不低于80%，避免铰接后出现侧向倾斜。

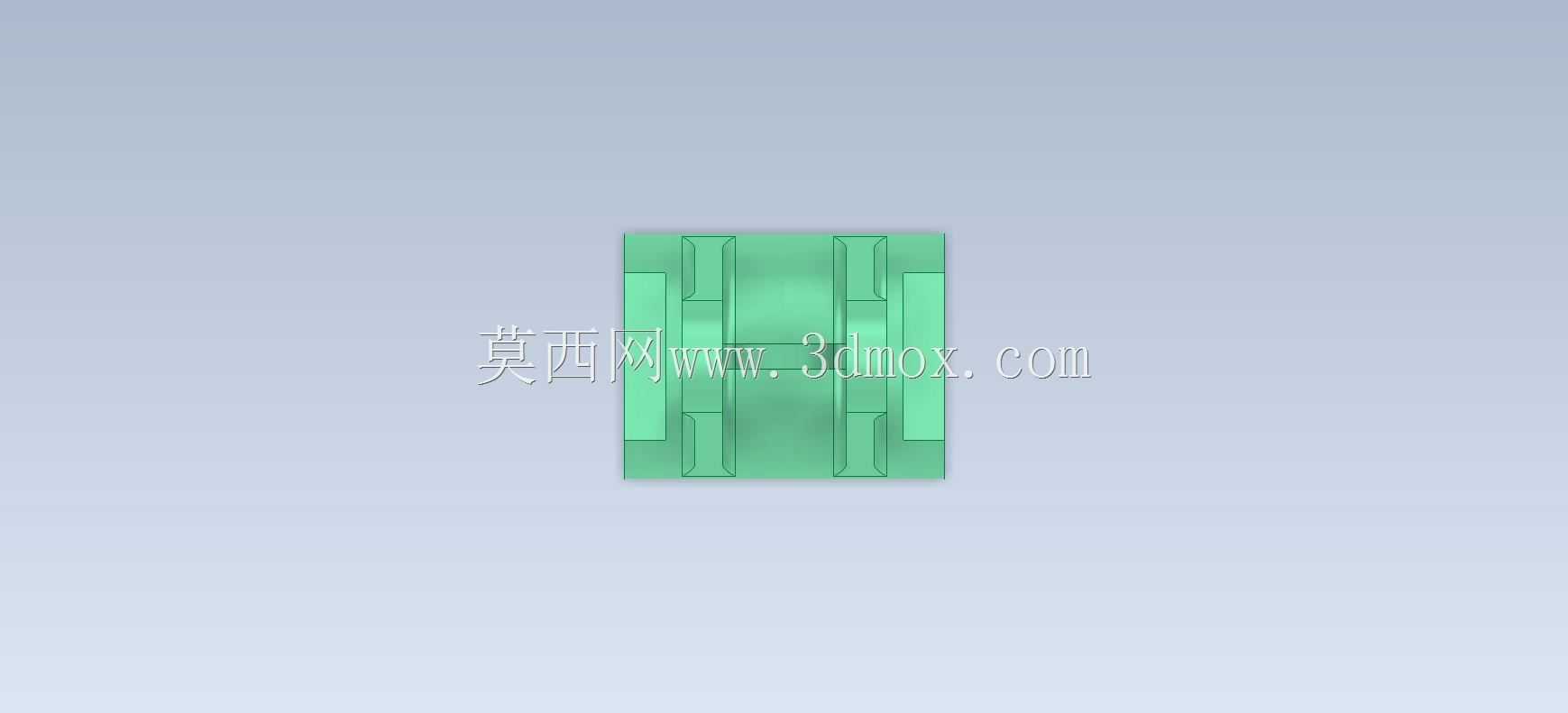

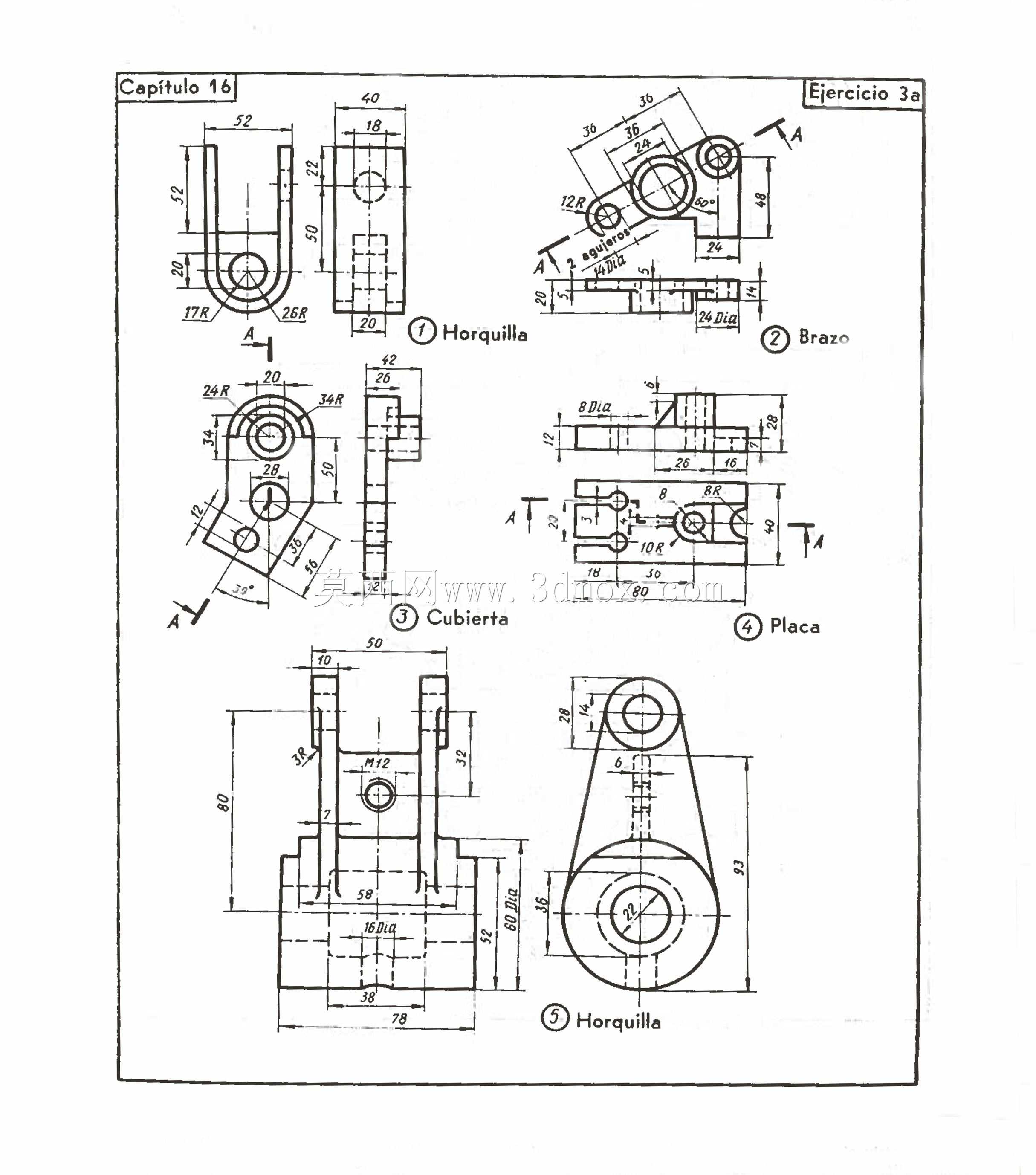

　　在实际建模练习过程中，这类零件的建模逻辑需要先梳理清楚各特征的主次关系：首先绘制下部基座的旋转截面，通过旋转特征生成主体基座结构，之后拉伸生成上部的双叉耳毛坯，再对叉耳与基座的连接位置做圆角过渡处理，最后依次加工各铰接孔、端面倒角等细节特征。需要注意的是，双叉耳的铰接孔需要在同一个草图平面上绘制后一次性拉伸切除，避免分两次特征操作导致的孔位同轴度误差；零件的所有锐边都需要做0.5mm的倒角处理，既可以去除加工毛刺，也能避免装配过程中划伤操作人员。从选材角度来看，常规工况下选用45号钢调质处理即可满足强度要求，若在腐蚀环境下使用，可更换为304不锈钢材质，表面做钝化处理；若用于低载荷的轻工设备，也可选用铸铝材质，降低整体零件重量，减少传动过程中的惯性冲击。

　　这类零件在装配时，铰接孔内通常会配套铜基石墨自润滑轴套，轴套与孔位采用过盈配合，压装后轴套内孔与销轴做间隙配合，无需额外加注润滑油即可实现长期免维护运行，适合在不方便定期保养的自动化设备上使用。安装过程中需要保证下部基座的安装轴线与上部叉耳的铰接轴线保持空间垂直，误差不超过0.1mm/m，否则会导致传动过程中出现附加弯矩，加速零件和配套销轴的磨损。在日常维护中，只需要定期检查铰接位置的旷量，当销轴与轴套的配合间隙超过0.2mm时，及时更换轴套或销轴即可，无需整体更换该连杆件，能有效降低设备的运维成本。
