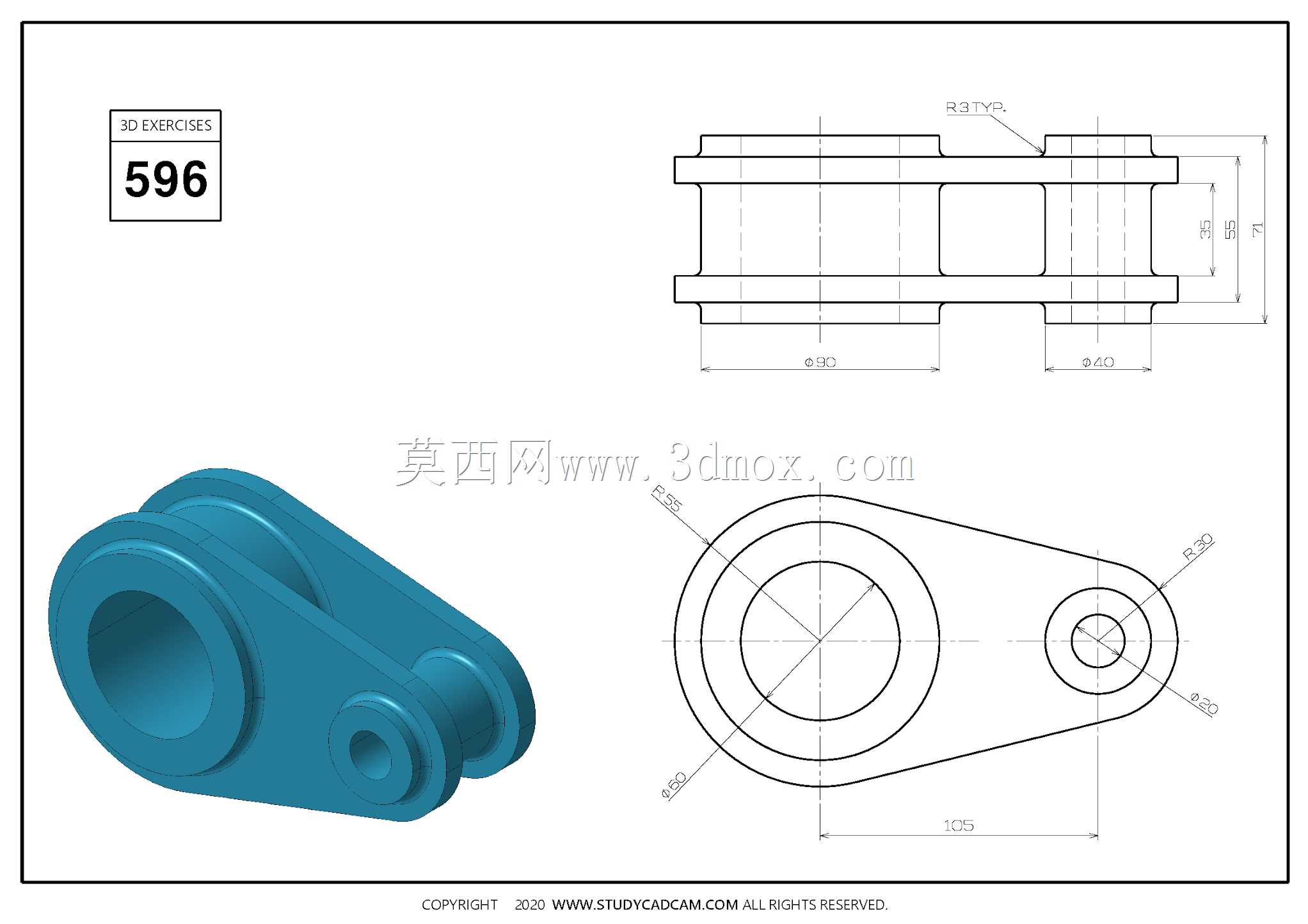

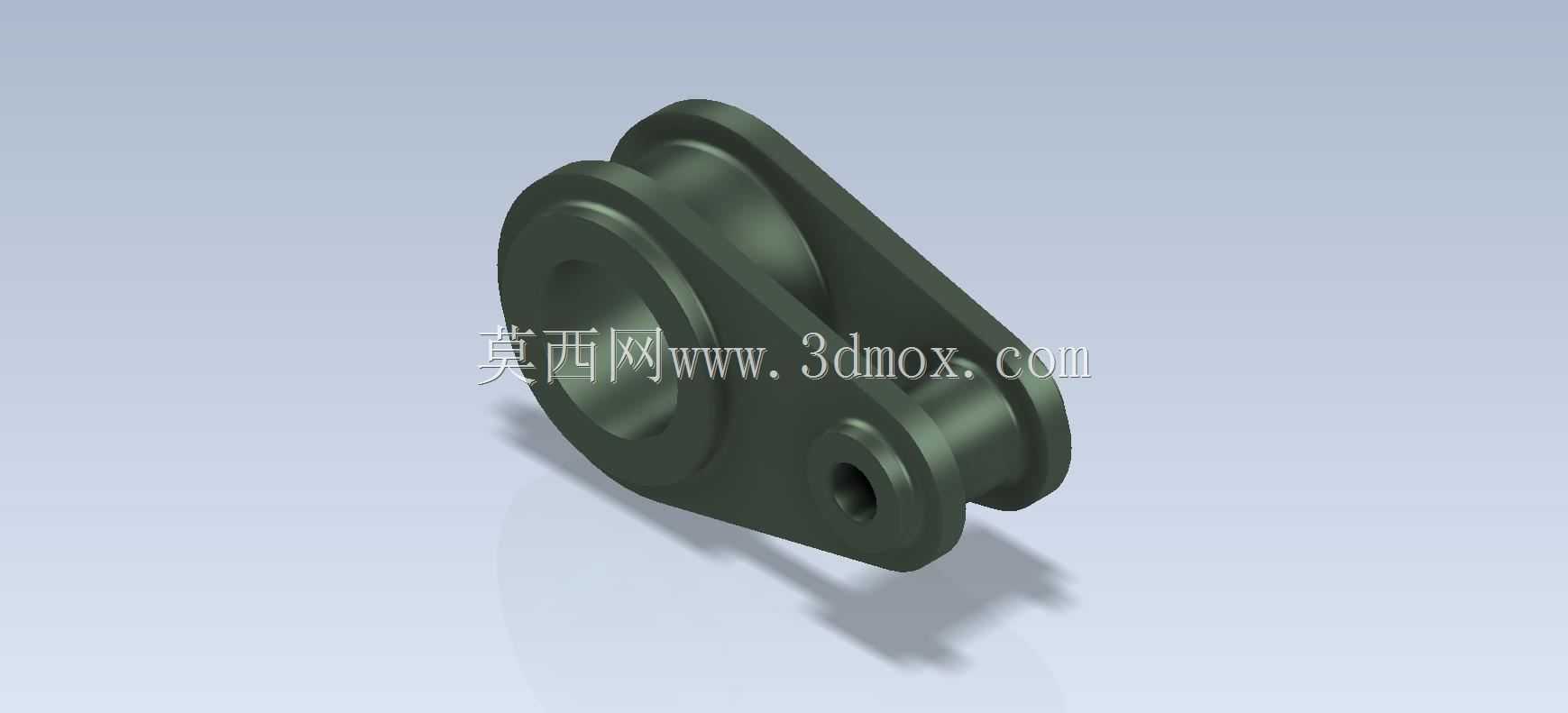

带双铰接耳座的滑轮式机械连接构件

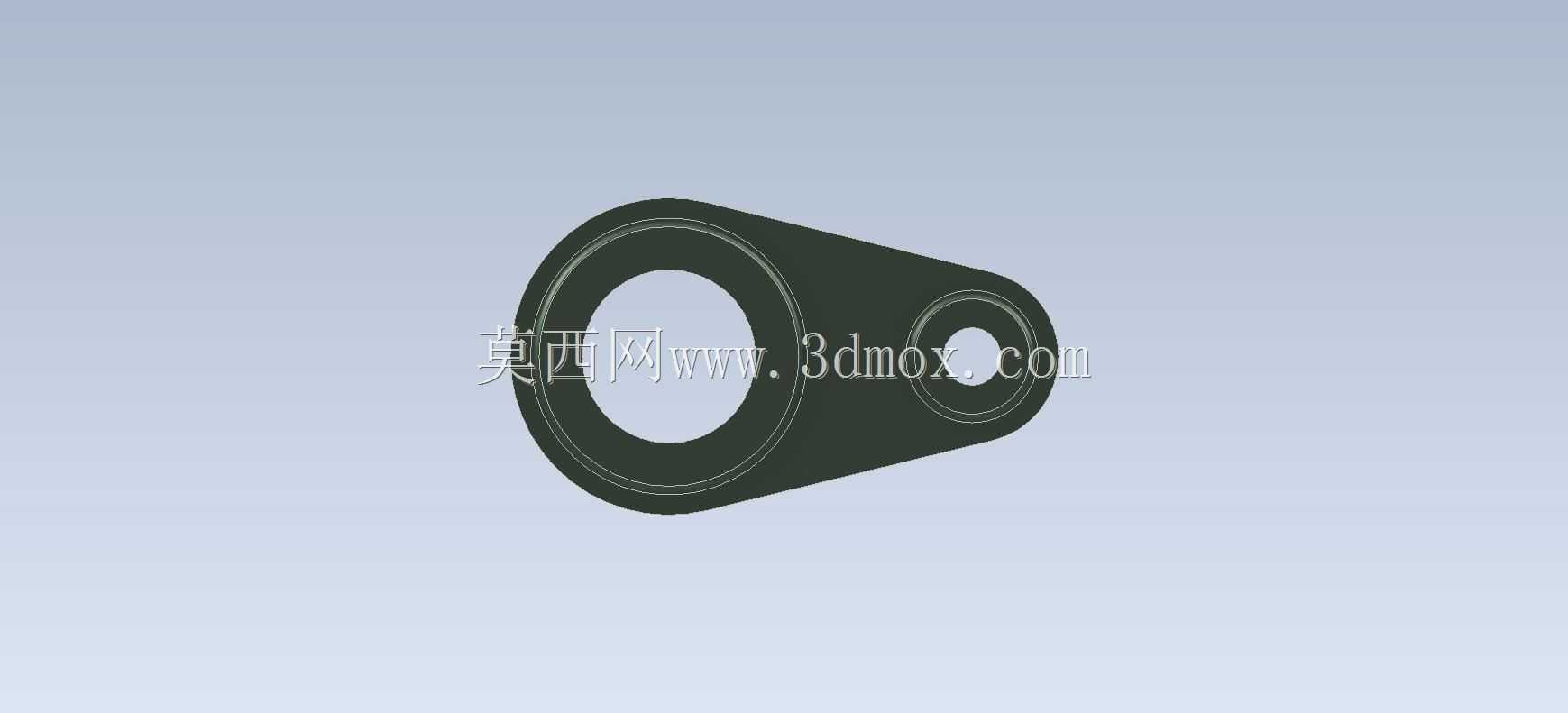

　　这类带双铰接耳座的滑轮构件，在轻载输送线、小型起重辅助装置、工装夹具的张紧调节机构中应用十分普遍，日常做设备改造时经常会碰到需要定制这类构件的场景，很多新手建模时容易忽略实际安装的干涉问题，最后打样出来装不上，反而耽误项目进度。从结构功能来看，主体大轮槽部分是走绳或者走细钢丝的承载面，轮槽的圆弧半径需要匹配常用的牵引绳直径，不能做的太宽也不能太窄，太宽会导致绳索在槽内窜动偏移，太窄则会磨损绳索外层，降低绳索使用寿命，一般槽底圆弧会比配套绳索半径大0.2到0.5毫米，预留出绳索受压变形的余量。侧面延伸出的双铰接耳座是整个构件的安装核心，两个耳板的同轴度是加工时的关键管控项，如果两个耳板的孔位同轴度超差，穿入铰接销之后会出现卡滞，

　　构件转动时阻力陡增，严重时甚至会直接锁死，无法实现随动偏转的功能。设计这类构件的时候，首先要确定的是滑轮的额定负载，根据负载反推主体壁厚以及铰接孔的直径，铰接孔的长度要匹配安装位的支架宽度，耳板外侧要预留出挡圈或者销钉的安装槽位，避免铰接销工作时窜出脱落。轮体部分的中心孔是安装衬套或者微型轴承的位置，孔的公差一般选H7，配合基轴制的销轴或者轴承外圈，保证轮体转动顺滑无旷量，很多新手建模时会直接给孔和轴一样的直径，实际加工出来要么装不进去，要么间隙太大晃动严重。从安装边界来看，构件整体的外轮廓要考虑转动时的扫掠空间，尤其是耳座和轮体连接的过渡位置，不能和相邻的支架、绳索固定件产生运动干涉，

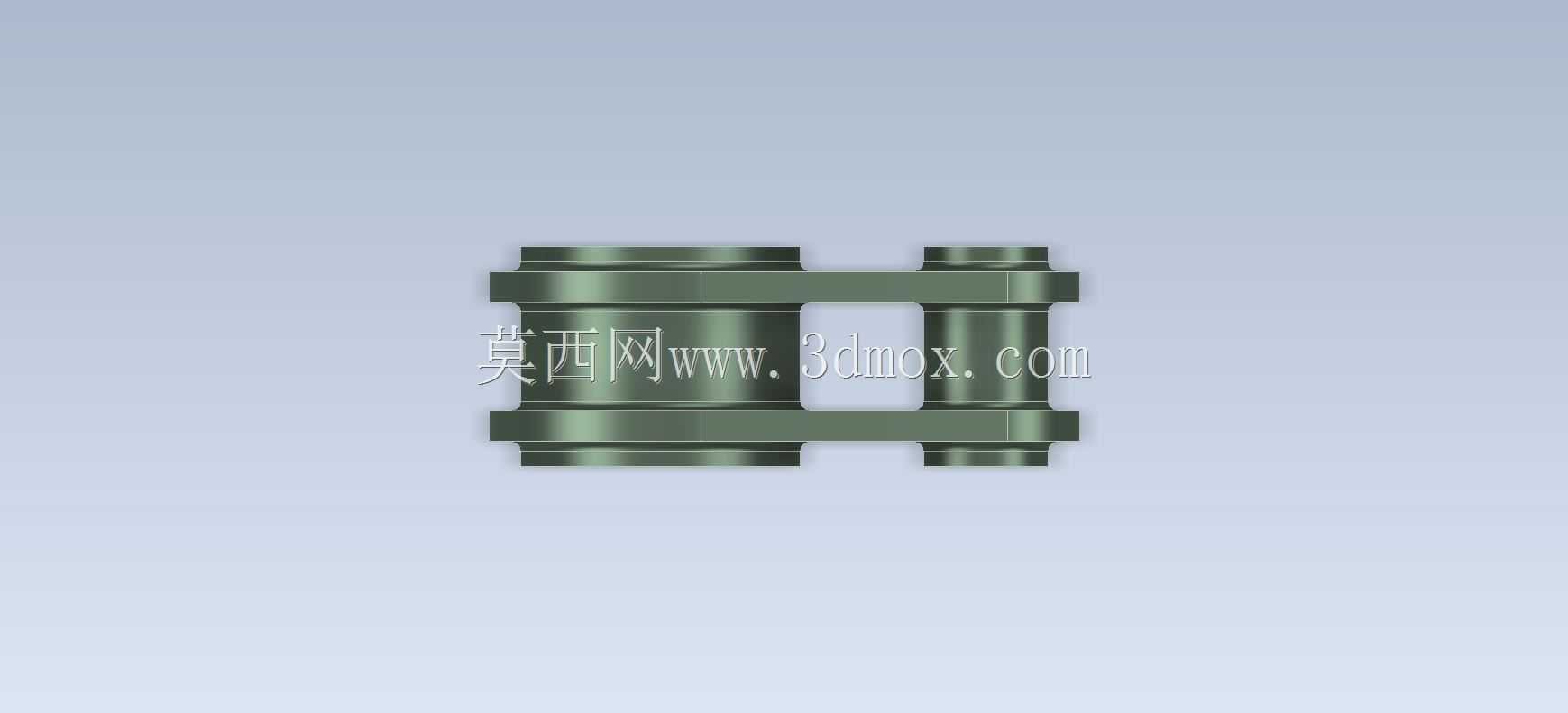

　　双铰接耳的开口间距要比配套安装支架的厚度大1到2毫米，预留出装配间隙，避免安装时出现夹死的情况。轮槽的深度要保证绳索在最大偏角情况下不会脱出轮槽，一般槽深不小于绳索直径的三分之一，轮缘的外侧要做小倒角，避免锋利边缘割伤绳索。这类构件一般采用45号钢整体铣削成型，或者采用铸钢毛坯再精加工关键尺寸，表面做发黑处理提升防锈能力，铰接孔和轮体内孔的表面粗糙度要控制在Ra1.6以下，减少转动时的磨损。在做三维建模的时候，要优先把安装基准定在铰接孔的中心轴线上，所有尺寸都从这个基准出发标注，方便后续加工时找正，轮体和耳座的过渡位置要做圆角处理，避免应力集中，尤其是在承受交变负载的场景下，直角过渡位置很容易产生疲劳裂纹，导致构件断裂失效。

　　实际选型替换的时候，要注意核对铰接孔的中心距，也就是轮体中心到铰接孔中心的距离，这个尺寸直接决定了构件的摆动范围，会影响整个张紧或者导向机构的行程，如果这个尺寸做的不对，哪怕其他尺寸都完全一致，装上去之后也会出现绳索张紧度不够或者行程超限的问题。另外耳板的厚度也要匹配铰接销的抗剪强度，不能为了减重盲目削薄耳板，否则负载过大时耳板会被拉变形，甚至直接断裂引发安全事故。轮体部分的宽度要和轮槽尺寸匹配，保证绳索在槽内运行时不会蹭到轮缘两侧，减少不必要的摩擦阻力。很多现场维护的师傅都知道，这类构件最容易出问题的位置就是铰接孔和轮体内孔，长期转动磨损后会出现间隙变大、运行异响的情况，所以设计时可以在孔内镶嵌铜衬套，后续维护只需要更换衬套即可，不用整体替换构件，能降低后期的维护成本。建模的时候还要注意，双铰接耳的两个端面要保证平行度，否则穿销的时候会出现别劲的情况，加速销和孔的磨损。
