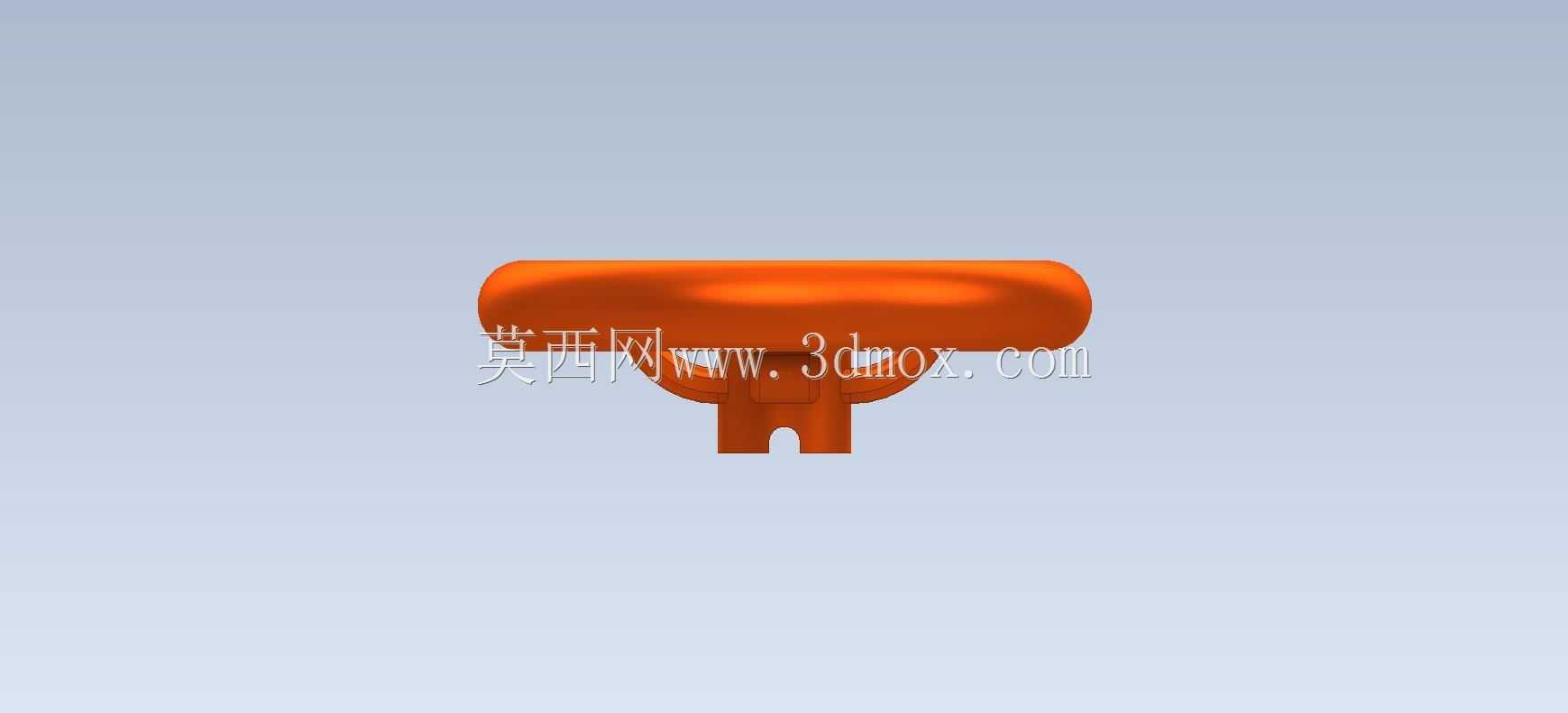

在各类工业设备的手动操作环节,手轮是承担力矩输入、位置微调功能的核心操作部件,从普通机床的进给调节、工业阀门的开度控制,到工装夹具的锁紧调整、输送设备的张紧度校准,都能看到这类操作件的应用场景。不同于直柄手轮、波纹手轮的结构形式,这款三辐式手轮的结构设计,完全围绕大扭矩手动输入的实际工况展开,首先从轮缘的截面形态来看,采用了圆弧过渡的厚壁环形结构,握持时手掌与轮缘的接触面积更大,操作人员在施加周向旋转力的时候,不会因为轮缘过薄产生硌手的问题,即使佩戴劳保手套操作,也能保证足够的摩擦力,避免施力过程中打滑。
从结构受力的角度分析,三根辐条采用对称120度分布的设计,相比两辐式手轮,在同等材料用量的前提下,整体抗扭刚度提升了近40%,当操作人员需要施加较大力矩完成锁紧或者重载调节动作时,辐条不会因为单侧受力过大产生弯曲变形,每根辐条与轮缘、中心轮毂的连接位置都做了大圆角过渡处理,从根源上避免了应力集中导致的断裂风险,在长期反复交变受力的使用场景下,不会出现连接位置开裂的问题。中心轮毂的内孔是整个手轮的安装基准,设计时预留了标准的键槽安装位,可以适配不同直径的阀杆、调节轴,安装时只需要通过平键传递扭矩,再配合轴端的锁紧螺母就能完成固定,不需要额外设计复杂的连接结构,安装边界的适配性很强,不管是伸出式轴端还是嵌入式安装位,都能通过调整轮毂的轴向长度完成适配,不会和设备的面板、防护罩产生运动干涉。
在实际设备选型过程中,这类手轮的尺寸选择完全匹配操作力矩的需求,小尺寸规格多用于仪器仪表的微调、小型夹具的锁紧,大尺寸规格则用于截止阀、闸阀的开关操作,以及大型机床的尾座调节、重型工装的位置调整。设计这款手轮的三维结构时,首先要确定中心轮毂的内孔直径与配合公差,保证和操作轴的配合间隙在合理范围内,既不会因为间隙过大产生传动旷量,也不会因为过盈量太大导致装配困难;其次要核算辐条的截面尺寸,根据额定输入扭矩的大小,调整辐条的厚度与过渡圆角半径,保证在1.5倍额定力矩的过载工况下,结构不会产生塑性变形;轮缘的外径尺寸则要结合操作空间的大小确定,要保证手轮旋转时,周边预留足够的操作空间,不会和设备上的其他零部件、管线产生碰撞,同时要符合人体工程学的施力角度,操作人员站立或者坐姿操作时,手臂的施力方向能够自然贴合轮缘的切线方向,减少长时间操作带来的疲劳感。
从实际使用的细节来看,这款手轮的轮毂端面设计有平整的定位面,安装时可以紧贴轴肩或者设备面板,保证手轮的旋转平面和操作轴的轴线保持垂直,旋转过程中不会出现偏摆,避免因为偏摆导致的轴端磨损、键槽受力不均问题。轮缘的表面没有多余的凸起或者棱角,即使快速旋转操作,也不会刮擦操作人员的衣物或者手套,三辐条之间的镂空空间,既可以减轻手轮的整体重量,降低材料成本,也能方便操作人员在快速转动时穿过辐条拨动轮缘,提升操作效率。在一些需要频繁调节的设备上,这类手轮还可以配合刻度环使用,将刻度环安装在轮毂和设备面板之间,旋转手轮时就可以通过刻度直观读取调节的位移量,满足精准调节的工况需求,不需要额外加装数显装置就能实现定量调节,大幅降低设备的制造成本。
针对不同的使用环境,这款手轮的结构也可以做对应的材质适配,在普通工业环境下采用增强尼龙或者铸铁材质即可满足强度需求,在腐蚀环境下则可以采用不锈钢铸造或者工程塑料加玻纤的材质,不需要改动整体结构尺寸就能完成材质替换,适配性极强。在建模过程中,所有的过渡圆角、拔模角度都要符合实际加工工艺的要求,如果采用铸造工艺生产,要保证壁厚均匀,避免出现缩孔、浇不足的铸造缺陷;如果采用注塑工艺生产,要合理设计脱模斜度,辐条和轮缘的连接位置要避免壁厚突变导致的缩水、翘曲问题,保证生产出来的成品尺寸精度符合装配要求,不需要二次加工就能直接安装使用。
