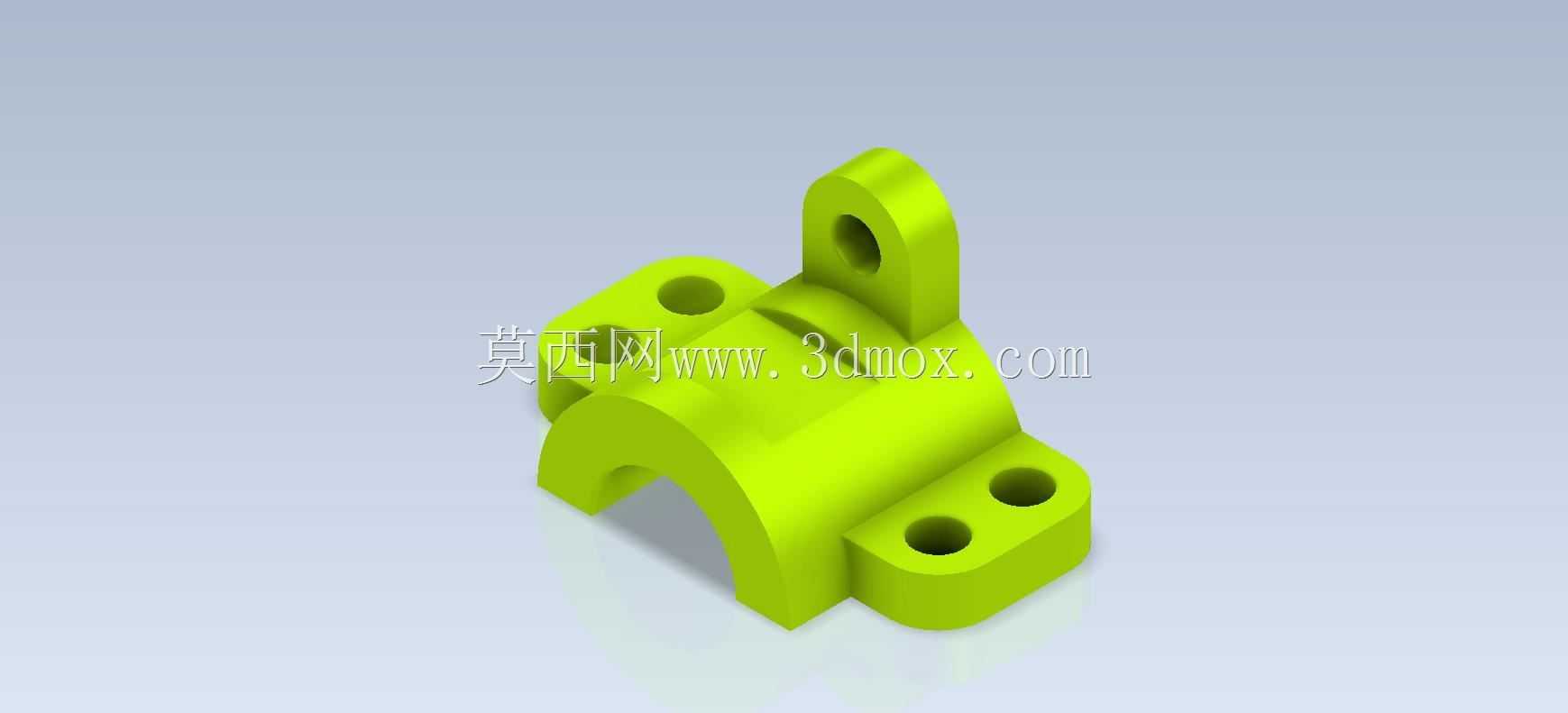

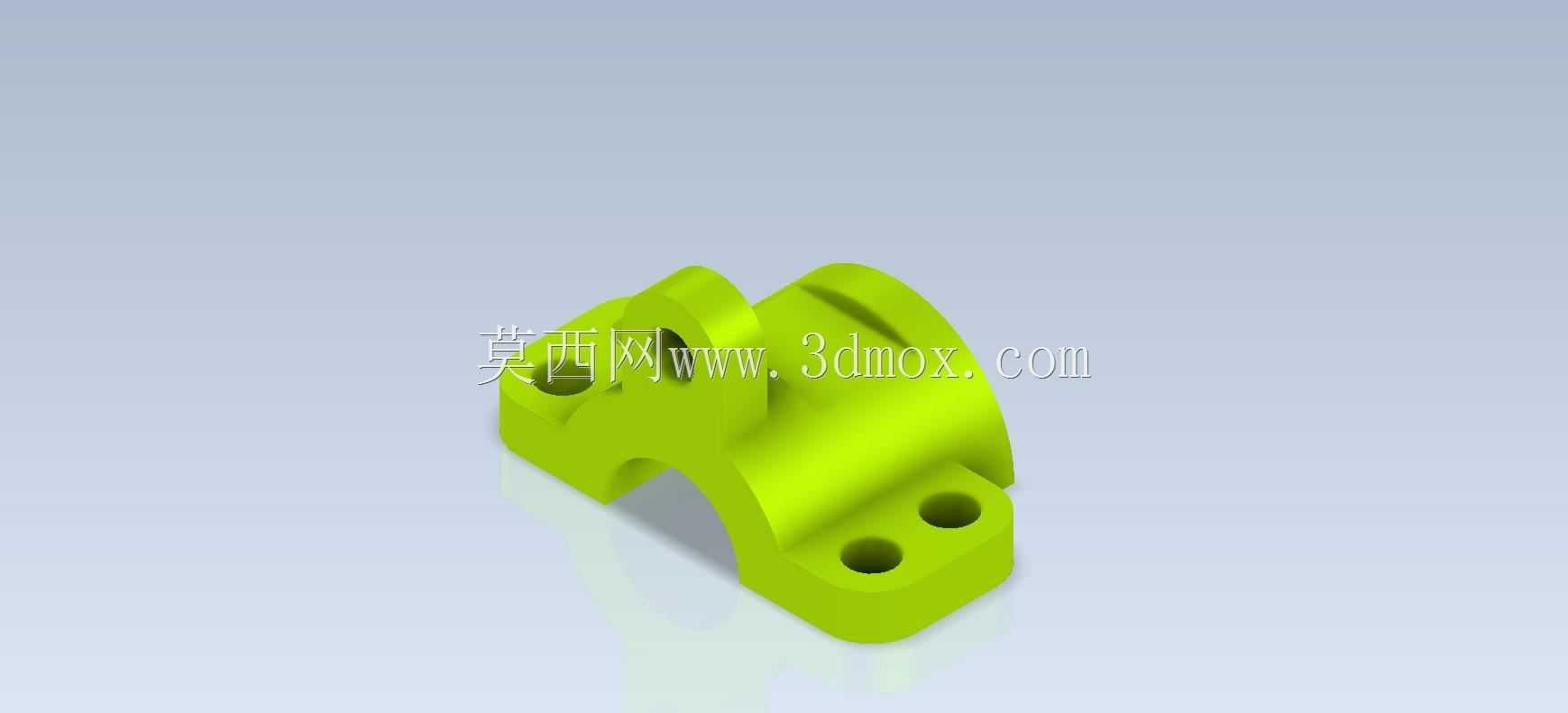

日常做非标设备结构设计时,这类夹装式铰接支座的使用场景非常广泛,最常见的是在小型自动化生产线的气动摆杆机构、轻工设备的开合式防护门铰链、输送线侧边的导向挡条可调支架上,作为轴类零件与机架之间的连接过渡件使用。从实际装配逻辑来看,这个零件下半部分的半圆弧开口是核心的夹装定位结构,使用时可以直接扣装在对应直径的圆导轨、圆管横梁上,配合两侧安装耳上的两个通孔穿入螺栓,就能把整个支座牢牢锁紧在圆轴类基材上,不需要额外在基材上加工安装孔,对现有设备的改装适配非常友好,能大幅降低现场改造的加工工作量。

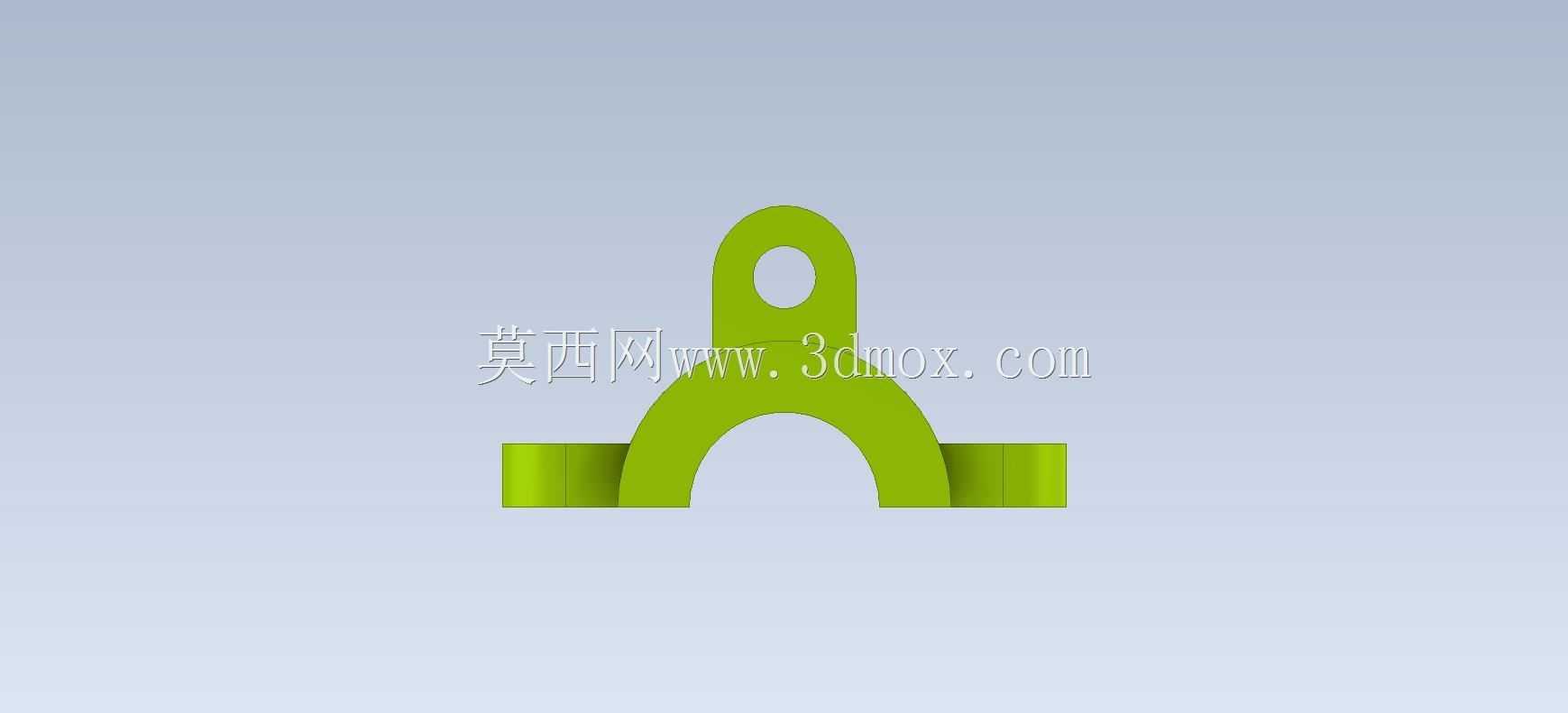

零件上部凸起的单耳结构是铰接承载部位,耳片上的通孔用来穿装铰接销轴,连接需要做摆动动作的连杆、摆臂或者防护构件,耳片的厚度直接决定了铰接部位的侧向承载能力,建模时需要注意这个孔的轴线要和下半部分圆弧的轴线保持空间垂直,同时要和两侧安装耳的安装面保持平行,否则装配后会出现连杆摆动卡滞、销轴受侧向附加弯矩的问题,实际生产中这个位置的形位公差一般会给7级精度的垂直度要求,避免装配应力过大导致零件过早失效。

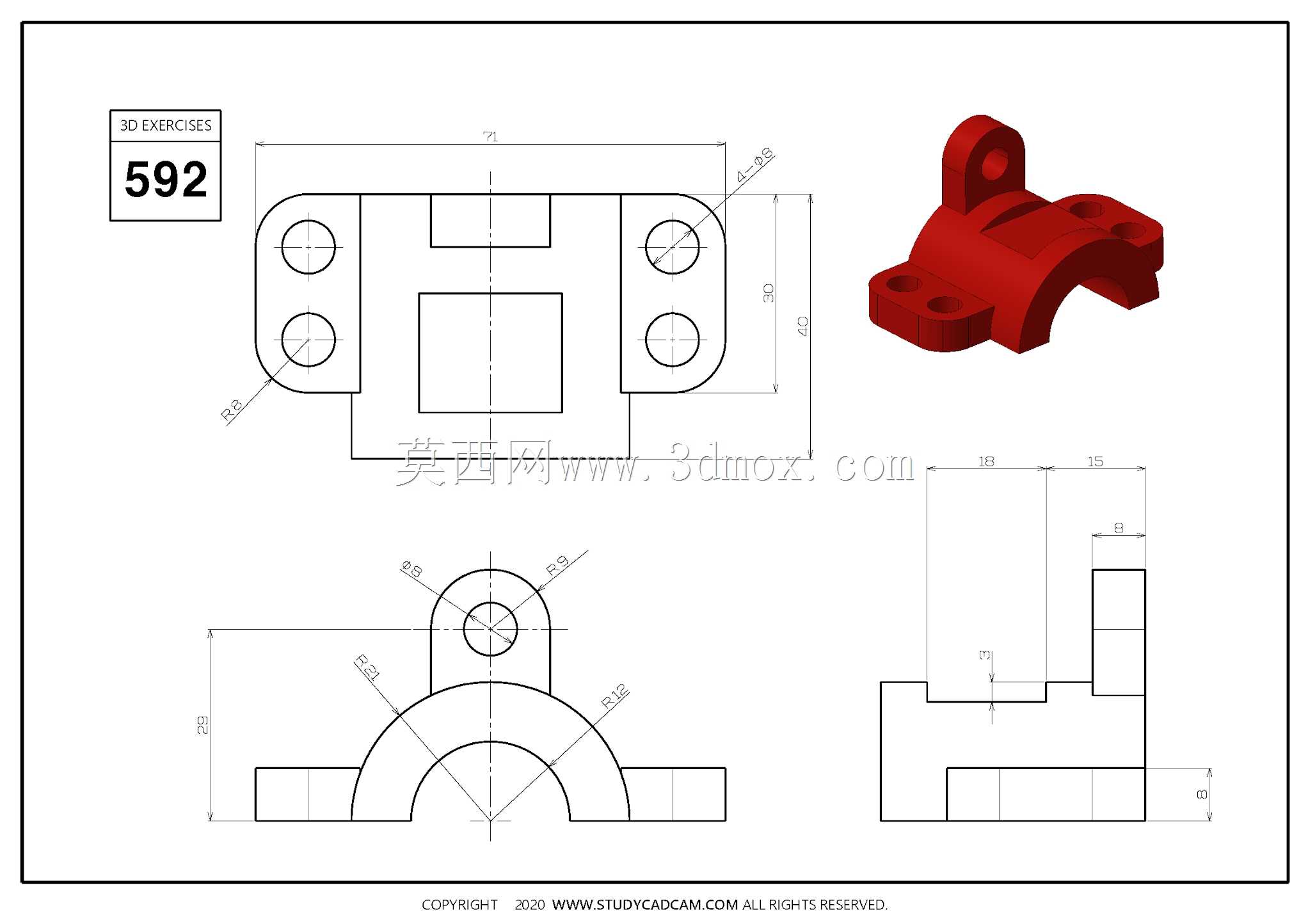

从设计思路上拆解这个零件,首先要确定下半部分夹装圆弧的直径,这个尺寸直接决定了支座能适配的圆轴/圆管规格,是整个零件的核心安装边界尺寸,圆弧的包角接近180度,既保证了夹装时的接触面积足够,不会因为锁紧力不足出现转动滑移,又预留了足够的开口间隙,方便现场安装时直接卡入基材,不需要从轴端穿装,适配长轴中间位置的安装需求。两侧的安装耳做了加厚处理,耳上的安装孔中心距要和圆弧直径匹配,保证螺栓锁紧时,夹紧力能均匀作用在圆弧接触面上,不会出现局部应力集中把圆弧部位压变形的情况。上部的铰接耳位置做了局部加厚的过渡圆角,避免耳片和主体连接部位出现应力集中,在承受反复摆动载荷的时候不会从根部断裂,这个圆角的半径不能太小,否则注塑或者铣削加工时容易出现应力集中缺陷,实际设计时一般取壁厚的0.3-0.5倍比较合理。

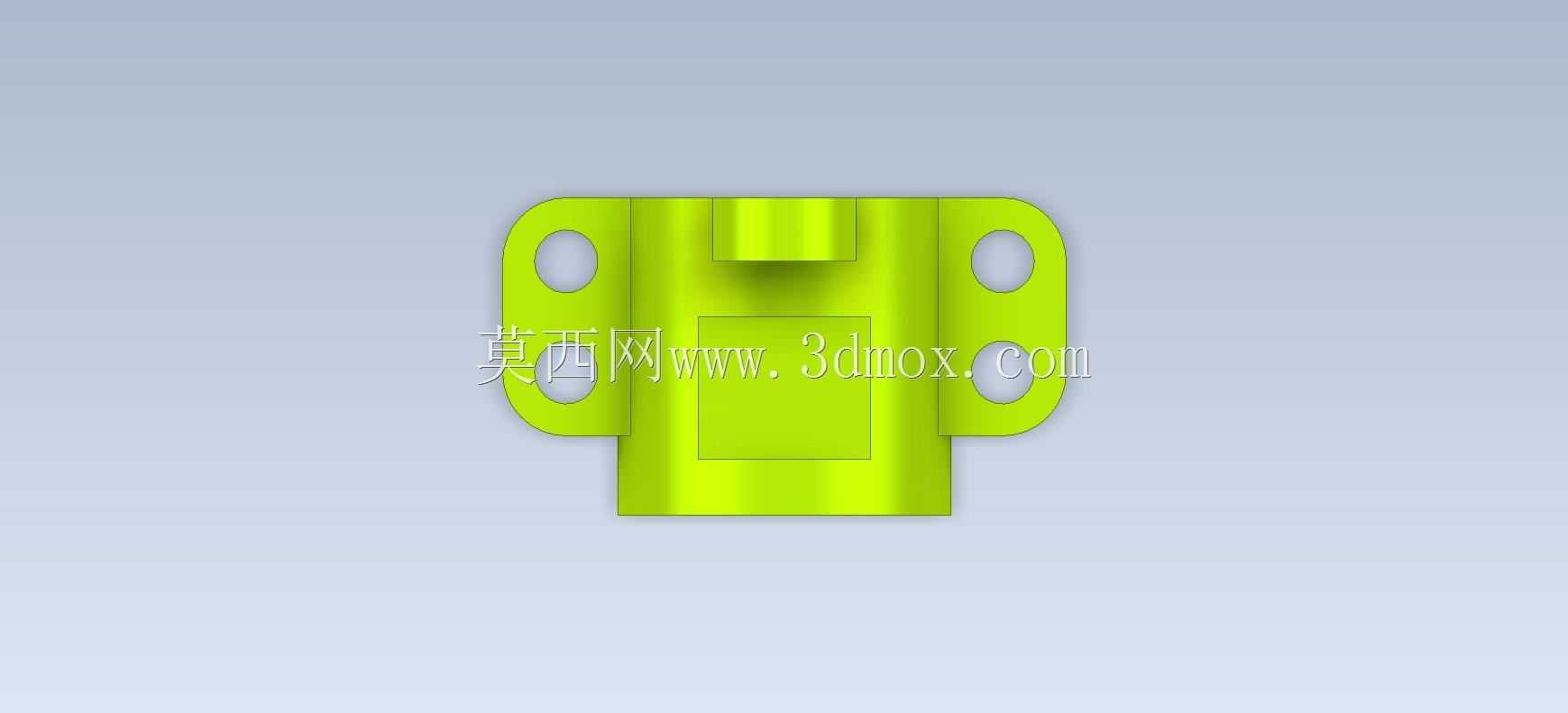

建模过程中需要注意几个容易出错的结构细节:首先是下半部分圆弧的两端面要和两侧安装耳的底面保持齐平,保证锁紧时安装耳的底面能完全贴靠在配套的压片或者基材平面上,不会出现安装歪斜;其次是三个安装孔(两侧耳两个、上部铰接耳一个)的孔口都要做倒角处理,去除加工毛刺,也方便装配时销轴和螺栓的导入;零件整体的壁厚要尽量保持均匀,不管是做注塑成型还是3D打印试制,都能避免出现缩孔、翘曲的成型缺陷,如果是采用金属铣削加工,均匀的壁厚也能减少加工时的材料去除量,缩短加工周期,降低制造成本。
从安装边界来看,这个零件的整体宽度由两侧安装耳的外边缘距离决定,安装时需要预留出螺栓穿装和扳手操作的空间,上部铰接耳的高度决定了铰接点和夹装轴线之间的中心距,这个尺寸会直接影响连接摆杆的摆动行程和力臂长度,选型时需要根据实际机构的运动行程要求来匹配对应尺寸的型号。零件的半圆弧开口方向和上部铰接耳的朝向是固定的垂直关系,安装时要注意调整夹装在圆轴上的周向角度,保证铰接耳的朝向和摆杆的摆动平面一致,避免出现运动干涉。这类零件在实际使用中如果是用于承载较大的冲击载荷,一般会选用45号钢做表面发黑处理,普通轻载场景比如小型教具、桌面级自动化设备上,也可以采用尼龙或者PETG材质3D打印制作,能满足轻量化和低成本的需求。
