异形弯折连接支架结构设计实例

　　这类异形弯折连接支架，在轻工自动化输送线、小型工装夹具的定位模组里应用十分广泛，很多时候用来衔接两个不在同一安装平面、存在空间夹角的功能部件，替代多块板材拼接的连接结构，减少装配累计误差，也能降低整体连接件的重量。从实际使用场景来看，这类零件常出现在小型物料分拣设备的导向挡条安装位、非标检测设备的传感器安装支架、以及小型手动工装的压紧臂连接位置，因为这类场景不需要承受大吨位的冲击载荷，但对安装位的空间角度匹配度要求较高，一体成型的弯折结构比分体拼接的结构刚性更好，长期使用不会出现连接螺栓松动导致的位置偏移。

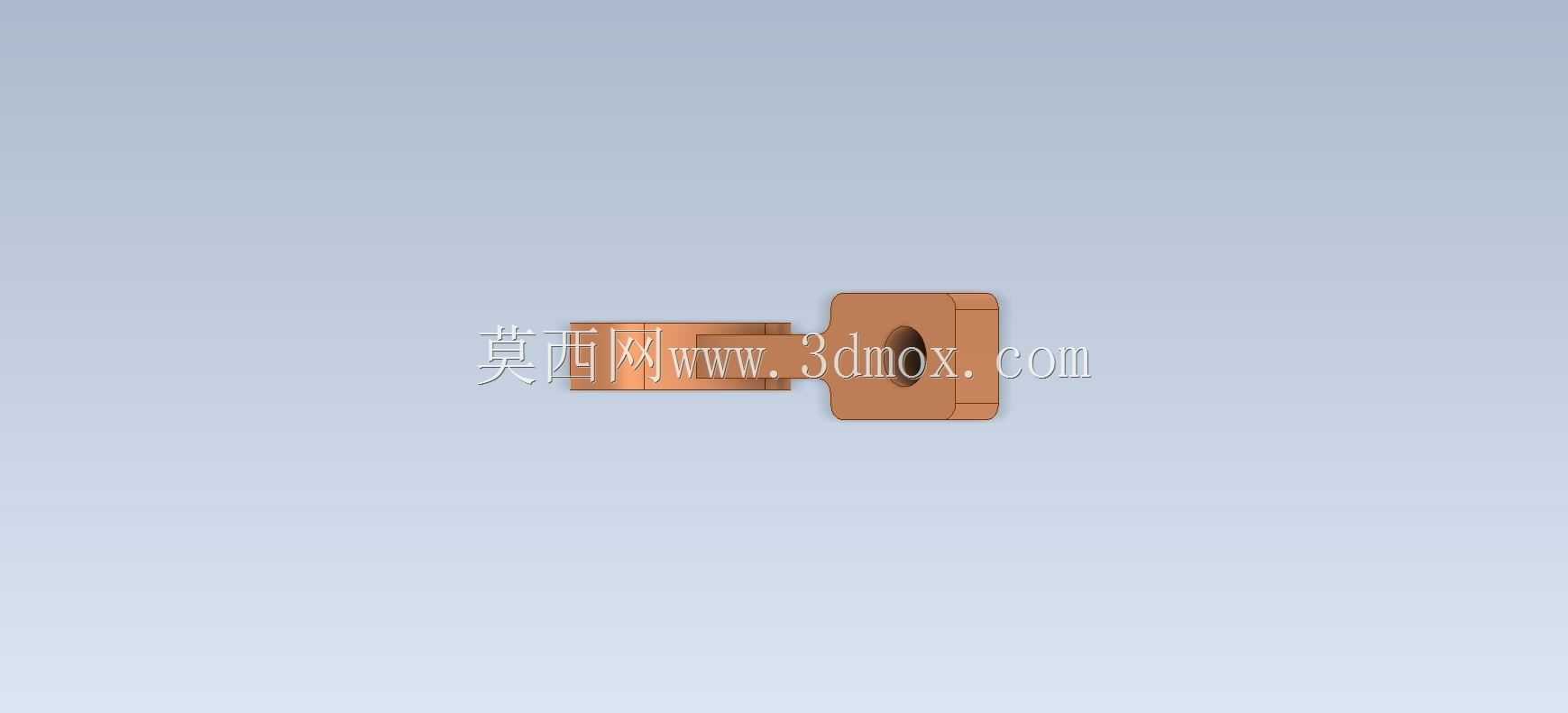

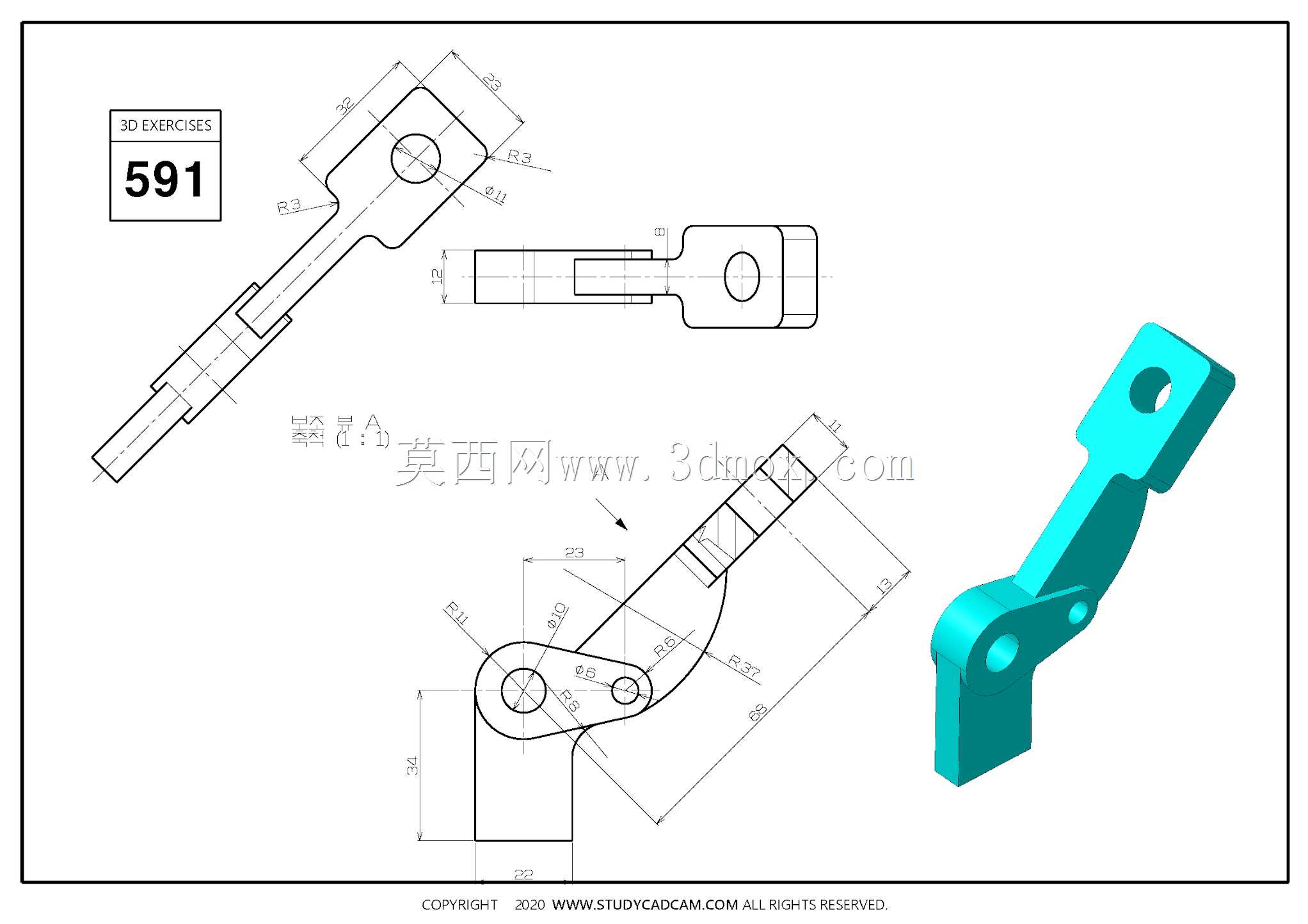

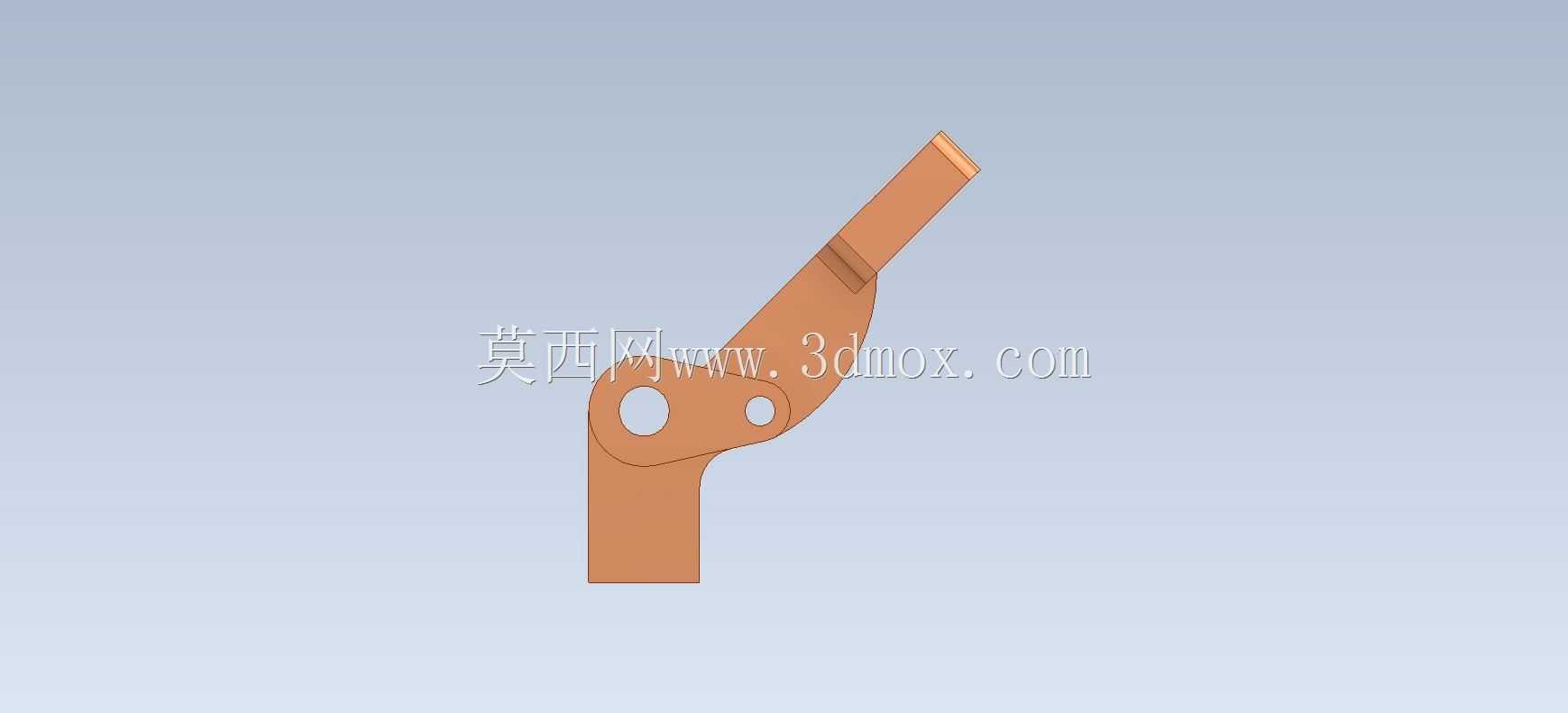

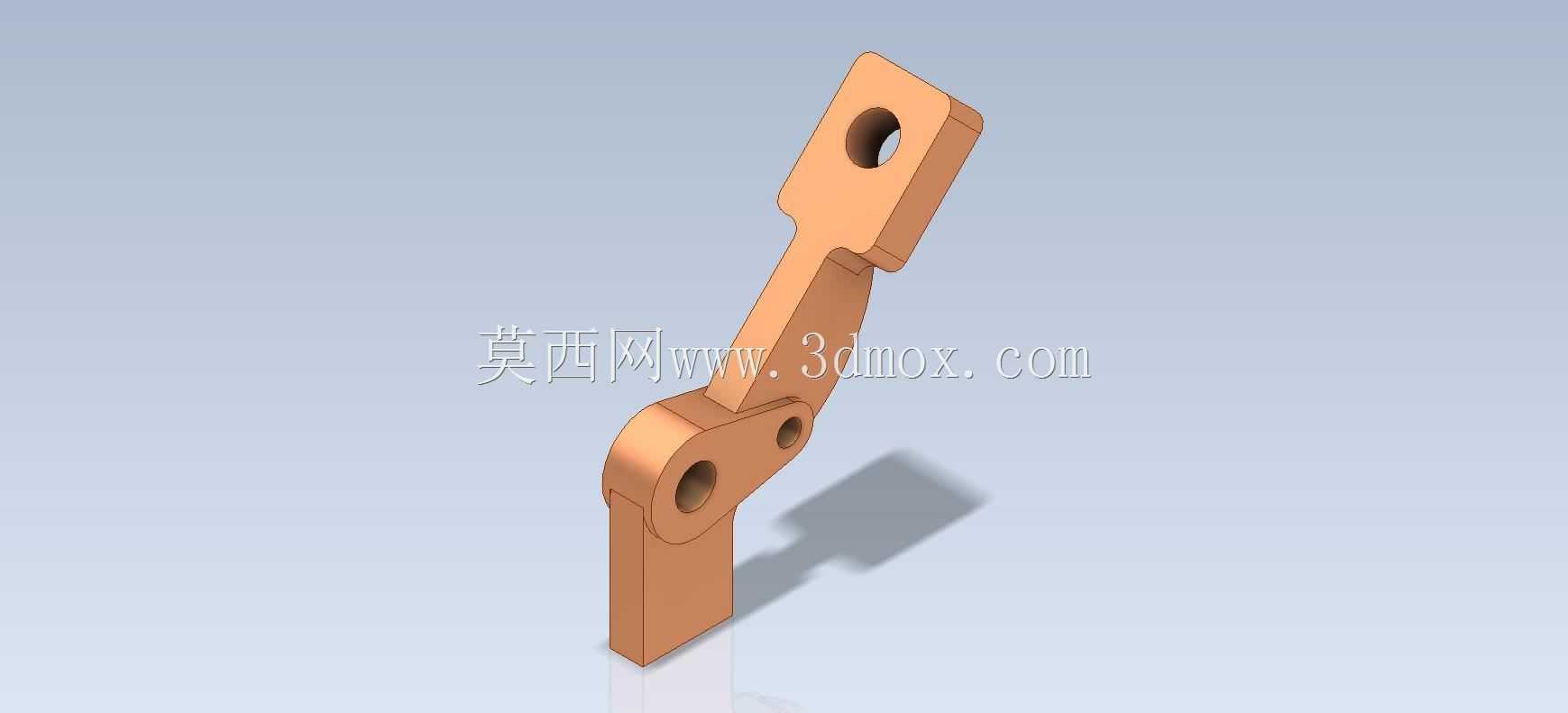

　　从功能特性上看，这个零件设置了三处安装孔位，上端的单孔用来连接被支撑的功能部件，比如导向条、传感器安装座或者小型压头，孔位做了贯通设计，既可以穿螺栓做刚性锁紧，也可以穿销轴做小范围的铰接转动，适配不同的安装需求；下端的双孔位是整个零件的固定基准，两个孔位的间距经过匹配标准安装孔距设计，直接固定在设备的安装基板或者型材立面上，双孔固定的形式可以避免零件绕单螺栓转动，保证支撑角度的稳定性。整个零件的弯折段做了等截面的过渡设计，没有出现突然的截面突变，既避免了应力集中导致的受力断裂，也让零件整体的受力传递更均匀，在承受侧向推力的时候不会在弯折位置出现应力断裂。

　　设计这类零件的时候，首先要确认两端安装位的空间相对位置，包括两个安装面的夹角、孔位中心的空间距离，还有安装后零件和周边运动部件的安全间隙，避免设备运行过程中出现运动干涉。建模的时候先从下端的固定基准面开始绘制草图，确定两个安装孔的中心距和安装面的轮廓尺寸，然后沿着空间弯折路径做拉伸或者扫掠，注意弯折处的圆角半径不能太小，否则加工的时候无论是铣削加工还是钣金折弯，都会出现工艺难点，如果是采用机加工的方式制作，过小的内圆角需要更小直径的刀具，加工时长会大幅增加，如果是钣金折弯的形式，过小的折弯半径会导致板材外侧出现开裂。

　　关于安装边界的确认，首先要明确下端固定面的平面度要求，因为这个面是整个零件的安装基准，如果平面度超差，锁紧螺栓之后零件会出现内应力，长期受振动影响容易出现断裂，一般安装面的平面度要求控制在0.05mm以内就可以满足普通工装的使用需求。上端的安装孔和下端固定孔的位置度公差，要根据所连接部件的精度要求来设定，如果是用来安装检测类传感器，位置度公差要控制在0.1mm以内，如果只是普通的结构支撑，位置度公差可以放宽到0.2mm，降低加工成本。零件的厚度方向尺寸要根据实际承受的载荷来计算，普通的小型工装支撑场景，10-15mm的厚度就可以满足受力需求，如果要承受较大的压紧力，需要适当增加截面厚度，同时在弯折位置做加强筋设计，提升整体刚性。

　　另外在设计的时候还要考虑零件的装配工艺性，所有的孔位都要做倒角处理，既可以去除加工毛刺，也能在穿螺栓的时候起到导向作用，避免螺栓螺纹被孔口的毛刺刮伤。零件的外轮廓棱边都要做小圆角钝化，避免装配的时候划伤操作人员，也减少应力集中的风险。如果是采用金属3D打印的方式制作这类异形件，还要注意添加必要的支撑结构，避免打印过程中出现翘曲变形，打印完成后要对安装面做二次铣削加工，保证安装基准的平面度。如果是采用数控铣削加工，要合理设置装夹位置，避免多次装夹带来的位置误差，优先采用一次装夹完成主要轮廓和孔位的加工，保证各位置的相对精度。

　　在实际选型替换的时候，要先测量原有连接件的安装孔距、弯折角度、以及两端安装面的相对高度，不能只看外观形状相似就直接替换，否则会出现安装后部件位置偏移，导致设备运行卡滞或者检测位置不准的问题。如果需要对零件做轻量化改进，可以在非受力的区域做减重槽设计，但是要注意减重槽不能破坏主要的受力路径，不能在弯折的受力截面位置开槽，否则会大幅降低零件的整体强度。这类零件虽然结构不算复杂，但是在非标设备里的使用频率很高，很多设计新人容易忽略这类小零件的细节设计，比如孔位的倒角、弯折处的圆角、安装面的平面度要求，最后往往是这类小零件出问题，导致整个设备的调试进度受影响，所以在建模的时候就要把工艺和装配的要求考虑进去，不能只画出外形尺寸就完成设计。
