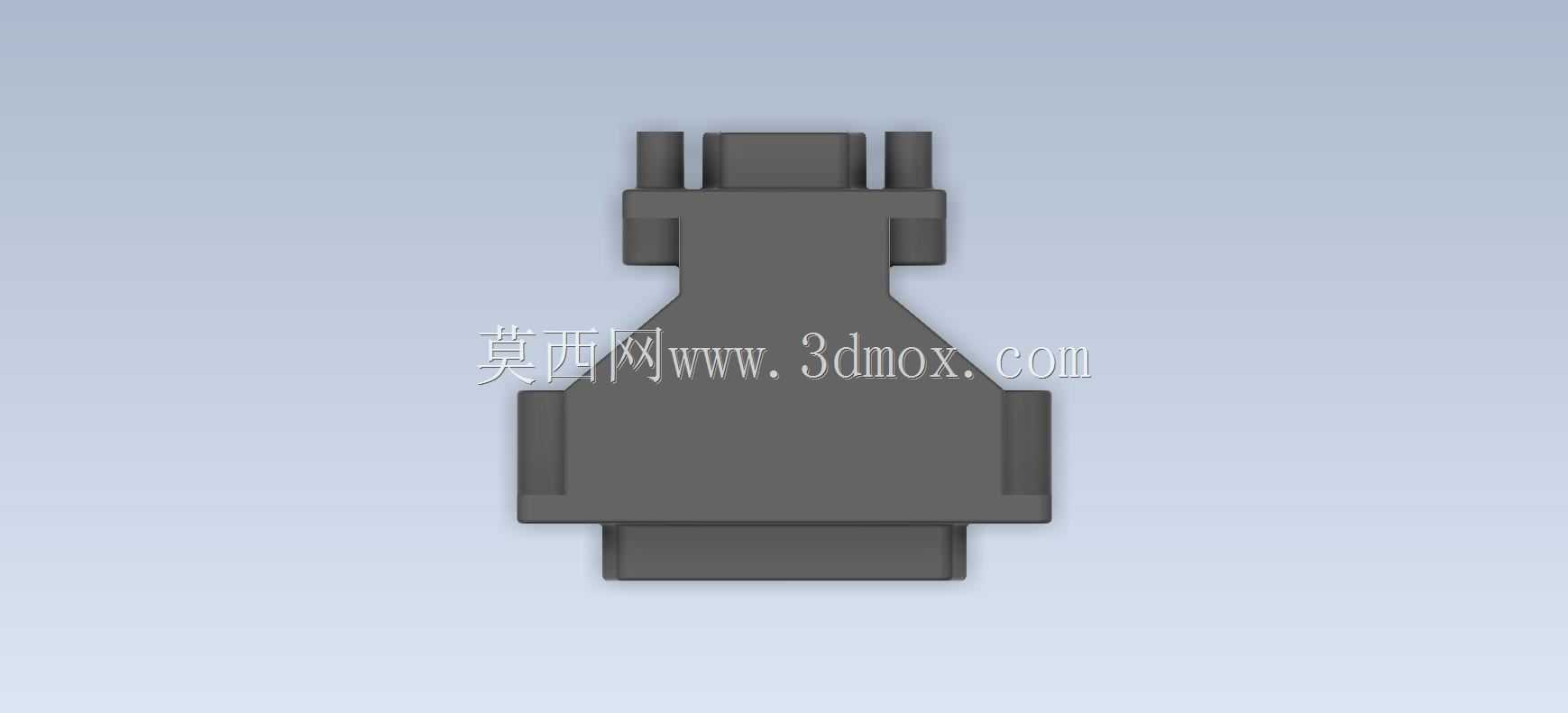

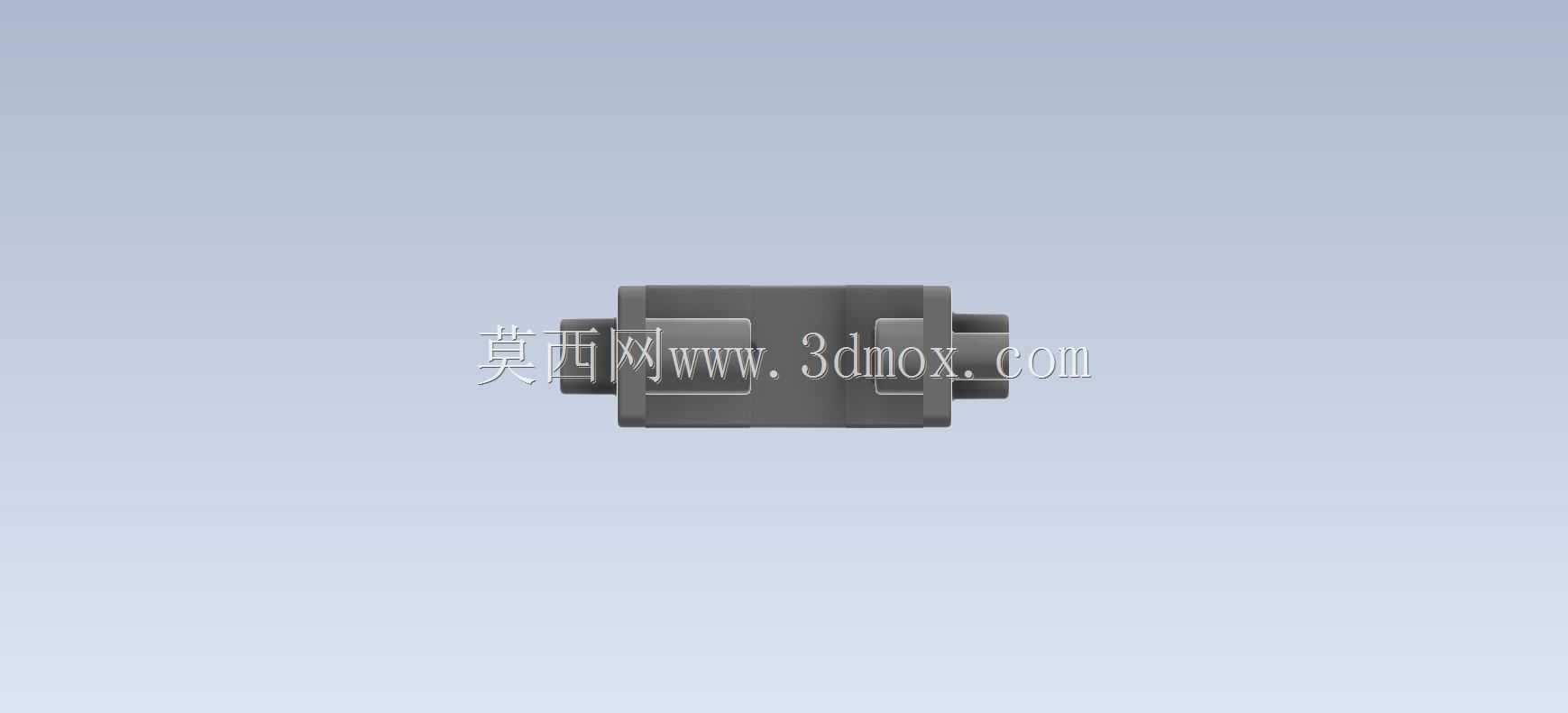

D-sub高密度连接器结构设计练习模型

　　本次建模的D-sub高密度连接器，是电子设备互联场景中应用极广的接口构件，日常在工业控制机柜、工控板卡外接端口、老式外设通讯接口、测试仪器信号接驳端都能见到这类构件的身影，核心作用是实现多针脚信号的稳定连通，同时兼顾接口插拔的定位导向与连接后的防松限位。从实际使用场景来看，这类高密度D-sub连接器多用于针脚数量需求多、安装空间受限的信号传输场景，相比普通D-sub接口，同外形尺寸下能容纳更多信号触点，在不扩大面板开孔尺寸的前提下提升信号传输通路数量，是紧凑化电子设备设计中很常用的互联方案。

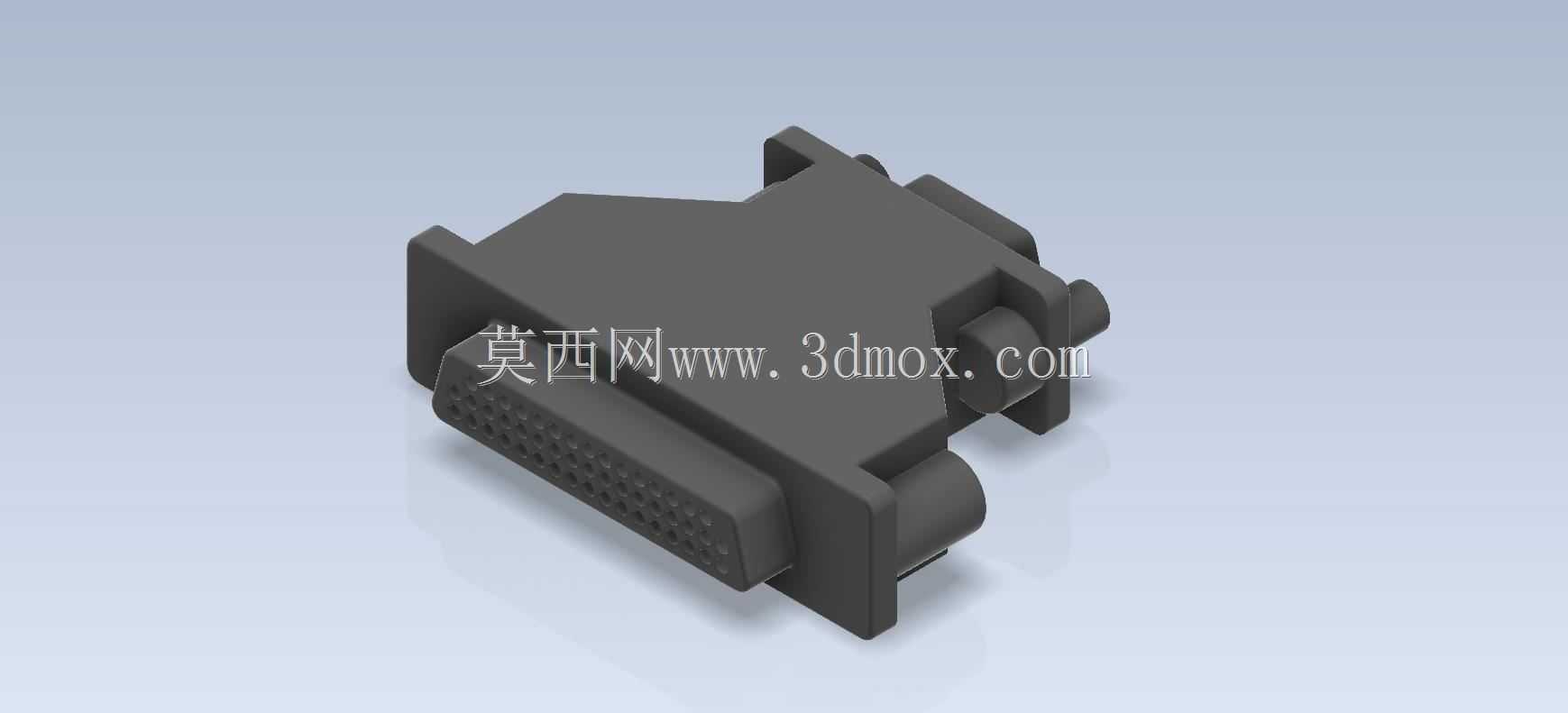

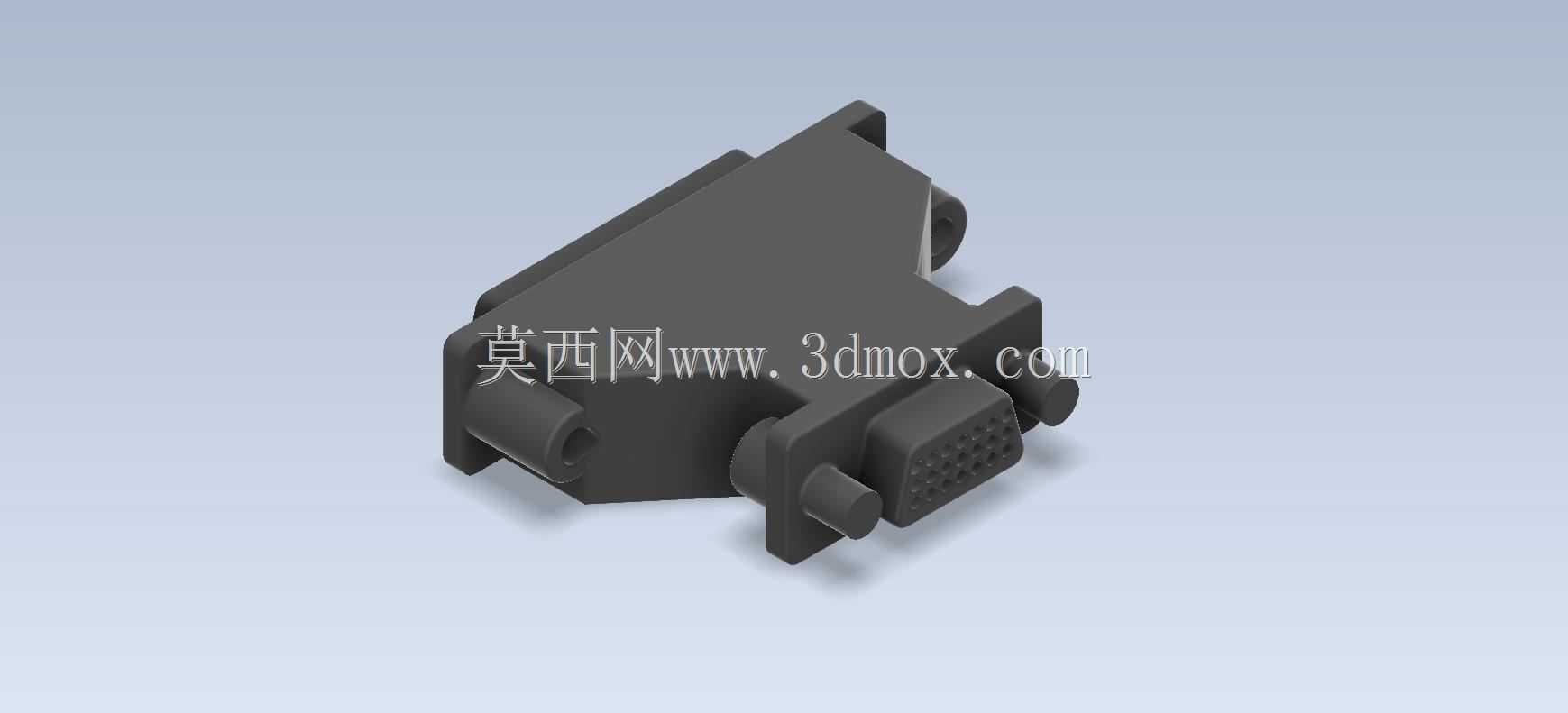

　　从结构设计思路来看，整个构件的建模完全围绕实际装配与使用需求展开：首先是接口端的插针阵列布局，严格遵循高密度D-sub接口的针脚排布规范，插针所在的绝缘基座外围设置了梯形的金属屏蔽外壳，这个梯形结构并非随意设计，而是承担了插拔导向的核心作用——公头母头对接时，梯形外壳的斜边能自动修正插拔时的对位偏差，避免针脚因为对位不准出现弯折、断针的问题，同时金属外壳在装配后还能实现电磁屏蔽，减少外界电磁干扰对内部信号传输的影响。外壳两侧延伸出的带固定柱的安装耳，是用于面板安装或者对接后螺丝锁附的结构，安装耳上的圆柱定位柱在装配时先卡入对应面板或者对接端的定位孔，实现预固定，后续再通过螺丝锁紧，能避免锁螺丝过程中整个连接器出现移位，保证针脚对位精度。

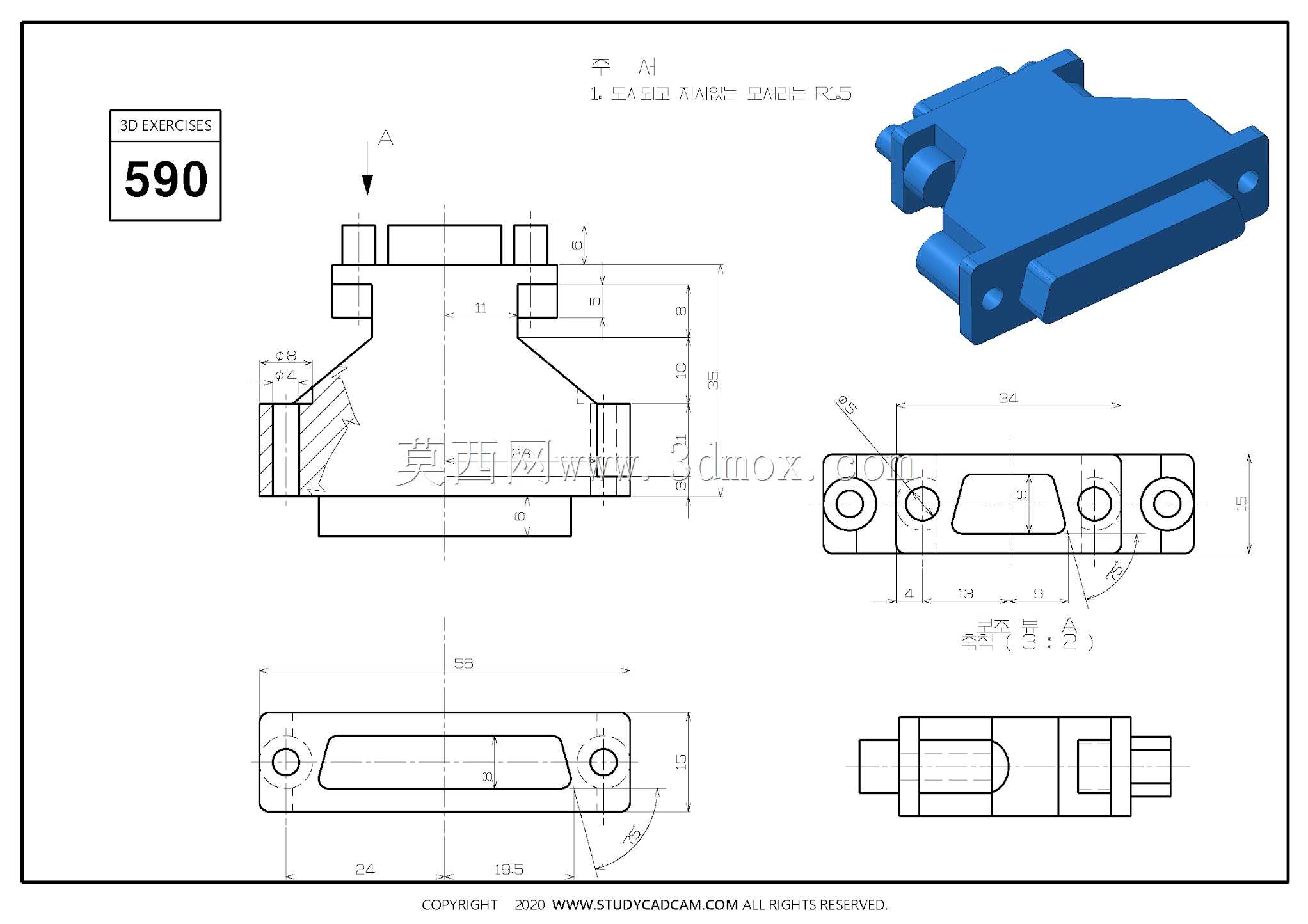

　　从外形尺寸与安装边界来看，这类连接器的安装尺寸完全遵循行业通用规范，梯形外壳的长宽尺寸、安装耳的中心距、插针阵列的行距列距都有统一的行业标准，建模时严格对齐这些通用尺寸，才能保证模型能直接适配常规的面板开孔、对接公头/母头的装配需求。外壳侧面的凸起加强筋结构，一方面是提升塑料绝缘基座的结构强度，避免插拔过程中受力出现开裂，另一方面也能在连接器装入设备壳体时起到卡紧限位的作用，减少连接器在壳体内的窜动。插针端的排布做了等距阵列处理，每根插针的伸出长度一致，保证对接时所有针脚能同时接触，避免出现个别针脚接触不良导致的信号中断问题。

　　在建模练习过程中，这类构件非常适合基础建模指令的巩固：插针的阵列可以通过线性阵列配合方向约束快速实现，梯形外壳的曲面可以通过拉伸拔模完成，两侧的安装耳与加强筋可以通过凸台拉伸加圆角处理实现，整个模型没有过于复杂的曲面特征，但是每一处结构都对应实际的装配与使用功能，没有多余的装饰性结构，完全是功能导向的结构设计。对于刚接触三维建模的从业者来说，做这类练习不能只照着外形描模，要理解每一处结构存在的实际意义：比如为什么外壳要做梯形而不是矩形，为什么安装耳要伸出外壳本体之外，为什么插针外围要做一圈凸起的绝缘挡边——这些细节都是实际生产装配中不断优化沉淀下来的结构，比如插针外围的绝缘挡边，一方面是增加插针根部的绝缘距离，避免相邻针脚出现打火短路，另一方面也能在插拔时挡住手部直接接触插针，减少静电打坏内部电路的风险。

　　实际工程应用中，这类连接器的选型首先要确认针脚数量、安装方式、焊线还是板接的形式，建模时如果是做设备内部的装配仿真，还要预留出插拔时的手部操作空间，以及尾部焊线或者压线的出线空间，不能只建连接器本身的本体，忽略了实际装配时需要的操作边界。比如板载焊接的这类连接器，建模时要确认插针的长度是否能穿过PCB板的厚度，焊盘位置是否和针脚一一对应，安装耳的定位柱是否和PCB上的定位孔位置匹配，这些细节如果在建模阶段出错，后续开模或者打样时就会出现装不上的问题。另外，连接器外壳的圆角处理也不是为了美观，而是为了避免注塑生产时出现应力集中，同时安装时不会划伤操作人员的手部，也不会刮伤连接的线缆外皮。
