钣金折弯安装固定支架结构设计

项目分类:通用五金配件 发布时间:2023-07-12 ID:698248
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计

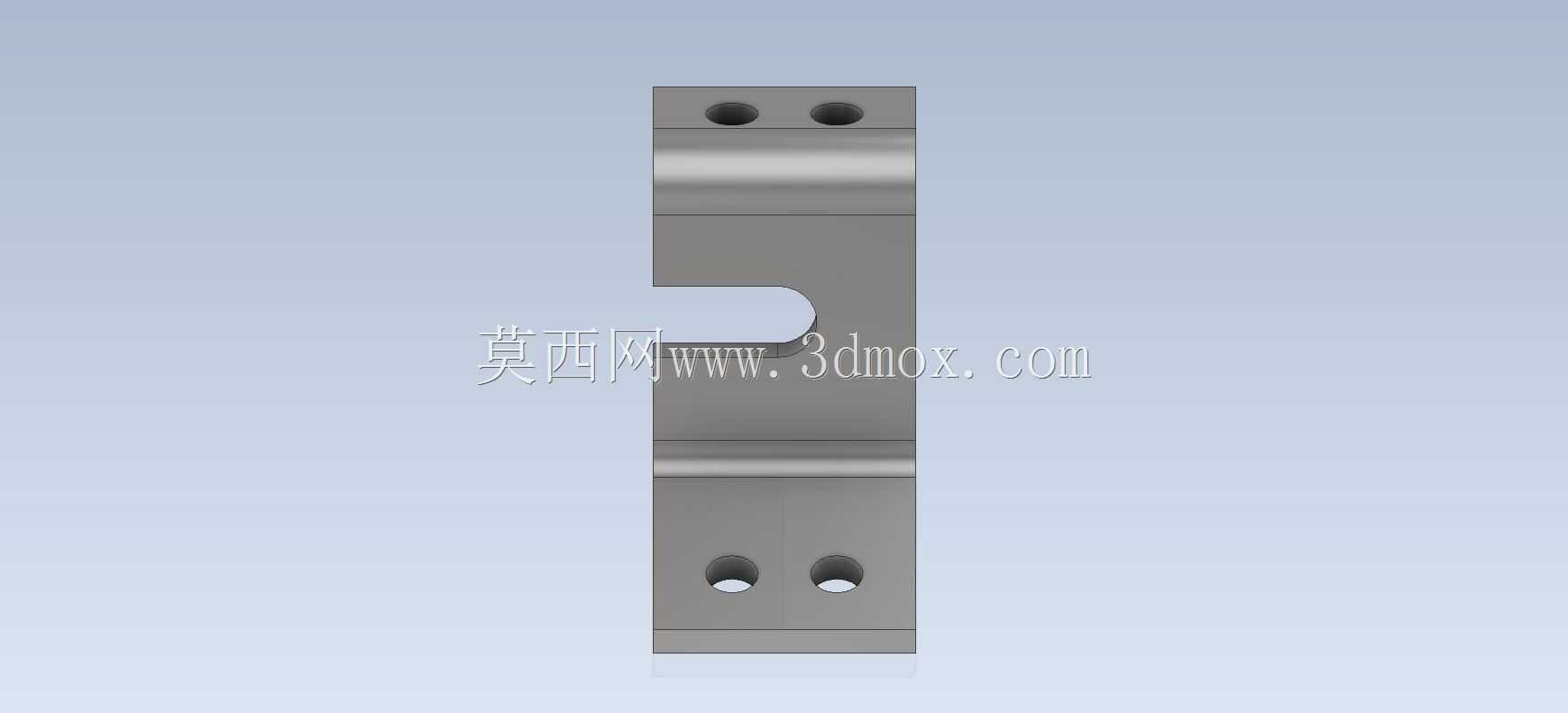

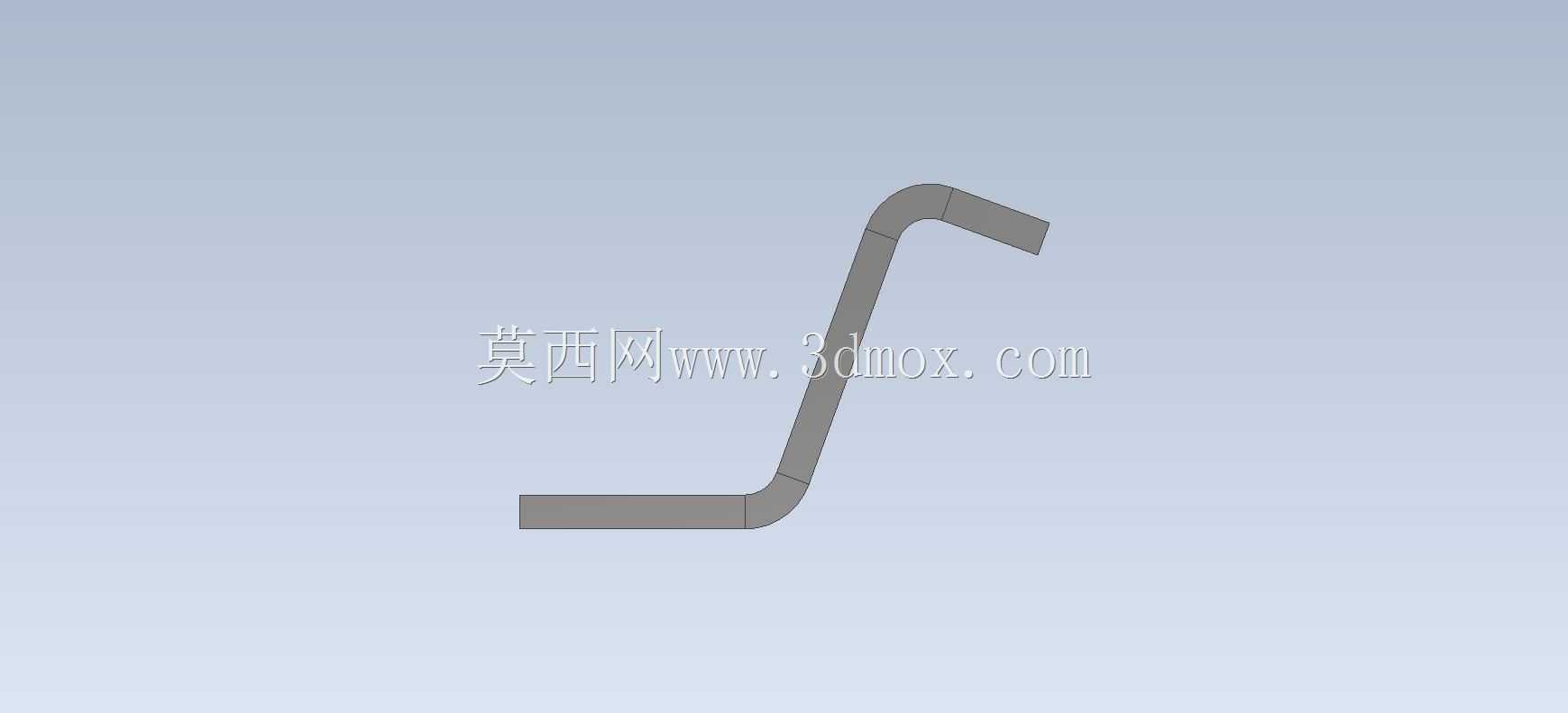

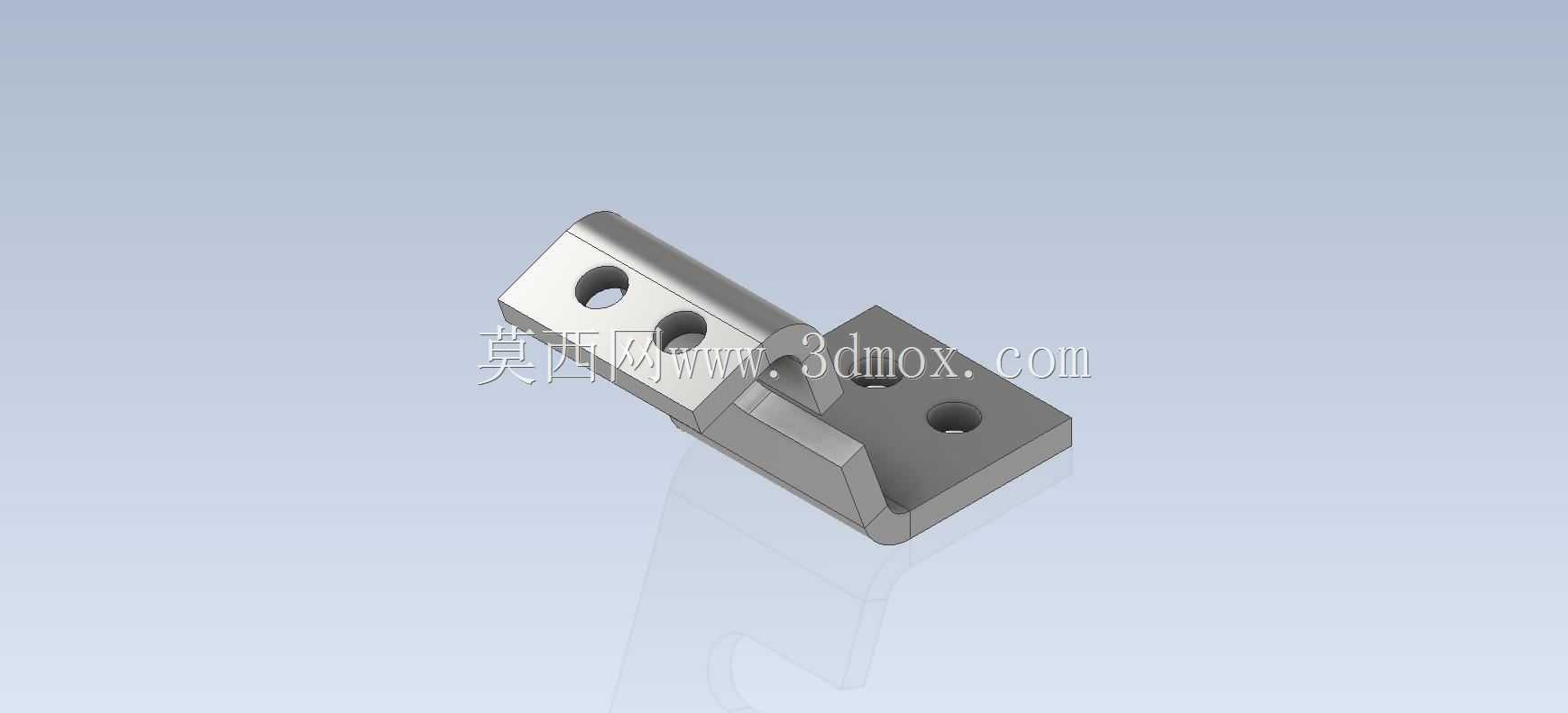

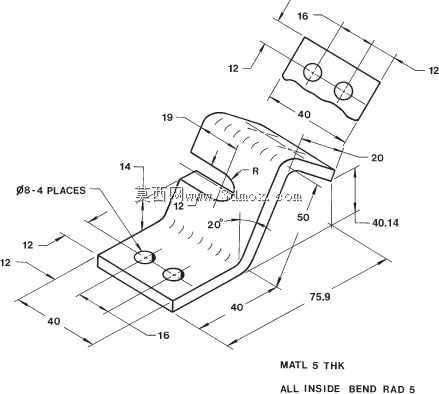

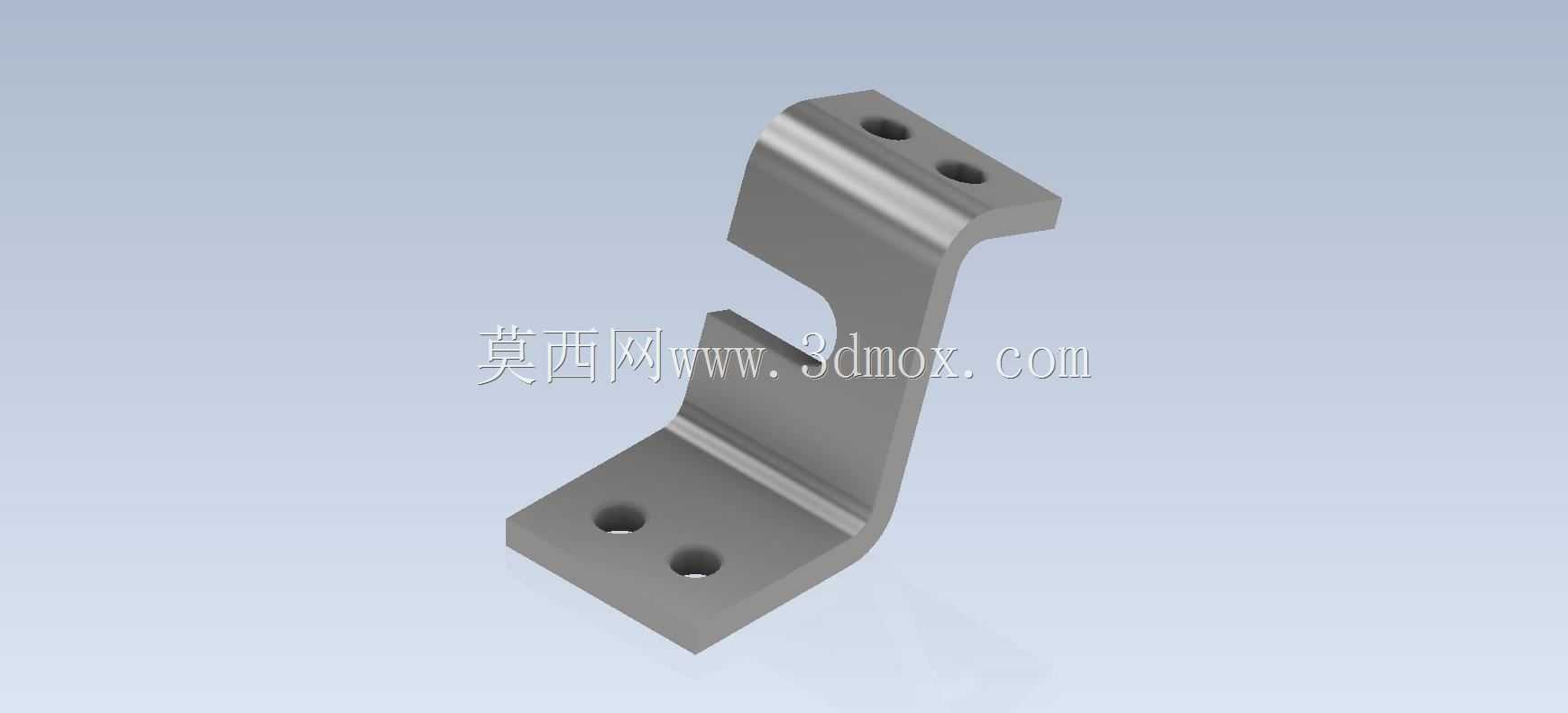

  这类Z型折弯钣金支架在工业设备的内部走线、小型元器件固定场景中应用十分广泛,常见于低压电控柜内部元件承托、小型输送线侧边传感器安装支架、自动化设备外围护板的连接固定位,相比型材拼接的支架,一体折弯成型的钣金件没有拼接缝隙,长期受振动工况下不会出现连接螺栓松动移位的问题,整体刚性更有保障。从结构设计逻辑来看,该支架采用单块钣金板两次折弯成型,底部为水平安装基面,开有两个同轴安装孔,用于通过螺栓将整个支架固定在设备的安装基板上,两个安装孔的孔位间距经过匹配常用安装点位设计,孔边距预留了足够的螺栓扳手操作空间,不会出现安装时螺栓无法拧紧的干涉问题;中间段为垂直支撑段,承担上部负载的竖向传导,折弯处采用了适配板材厚度的内R角设计,

  避免折弯时出现板材外侧拉裂、内侧起皱的工艺缺陷,同时折弯R角也能有效降低应力集中,在设备运行产生持续振动的工况下,折弯位置不会出现疲劳断裂的情况;上部为反向折弯的水平安装面,同样开设两个安装孔,用于固定待安装的元器件、走线槽或者小型功能组件,上部安装面与下部安装面平行度控制在常规钣金加工的公差范围内,保证被固定元件的安装平面不会出现偏斜。在安装边界方面,该支架的整体高度适配设备内部常见的安装空间预留尺寸,不会因为支架过高导致与设备内部其他运动部件产生干涉,支架的侧向宽度控制在窄幅范围内,适合在设备内部排布密集的安装点位之间使用,不会挤占相邻元件的安装空间。设计过程中需要重点考量板材厚度的选型,若用于固定重量较大的元件,

  需要适当增加板材厚度,同时核算折弯段的抗形变能力,避免长期承重后出现支撑段弯曲变形的情况;若仅用于固定轻量型的传感器、走线卡扣等部件,可选用较薄的板材,在满足结构强度的前提下降低材料成本。此外,上部安装面的缺口设计并非多余结构,该缺口可用于走线时的线缆避让,或是在安装带凸台的元件时提供让位空间,无需额外在安装面上加工沉孔或者避让槽,减少了后续机加工的工序,提升了零件的加工效率。这类钣金支架的成型工艺十分成熟,采用常规数控冲床落料、数控折弯机折弯即可完成加工,不需要开模,小批量制作时成本极低,非常适合设备研发阶段的样机试制使用,也可在量产设备中作为标准安装配件批量使用,表面处理可根据使用场景选择镀锌、喷塑等工艺,

  提升零件的防锈耐腐蚀能力,适配潮湿、多粉尘的复杂工业使用环境。在实际选型使用时,需要注意核对上下安装面的孔位尺寸与待固定元件、底部安装基板的孔位是否匹配,若孔位存在偏差,可在不影响结构强度的前提下对安装孔进行适当扩孔调整,同时要核算支架的承重能力,避免超载使用导致支架变形失效,对于有绝缘安装需求的场景,可在安装面之间加装绝缘垫片,避免金属支架与带电元件直接接触引发短路风险。
