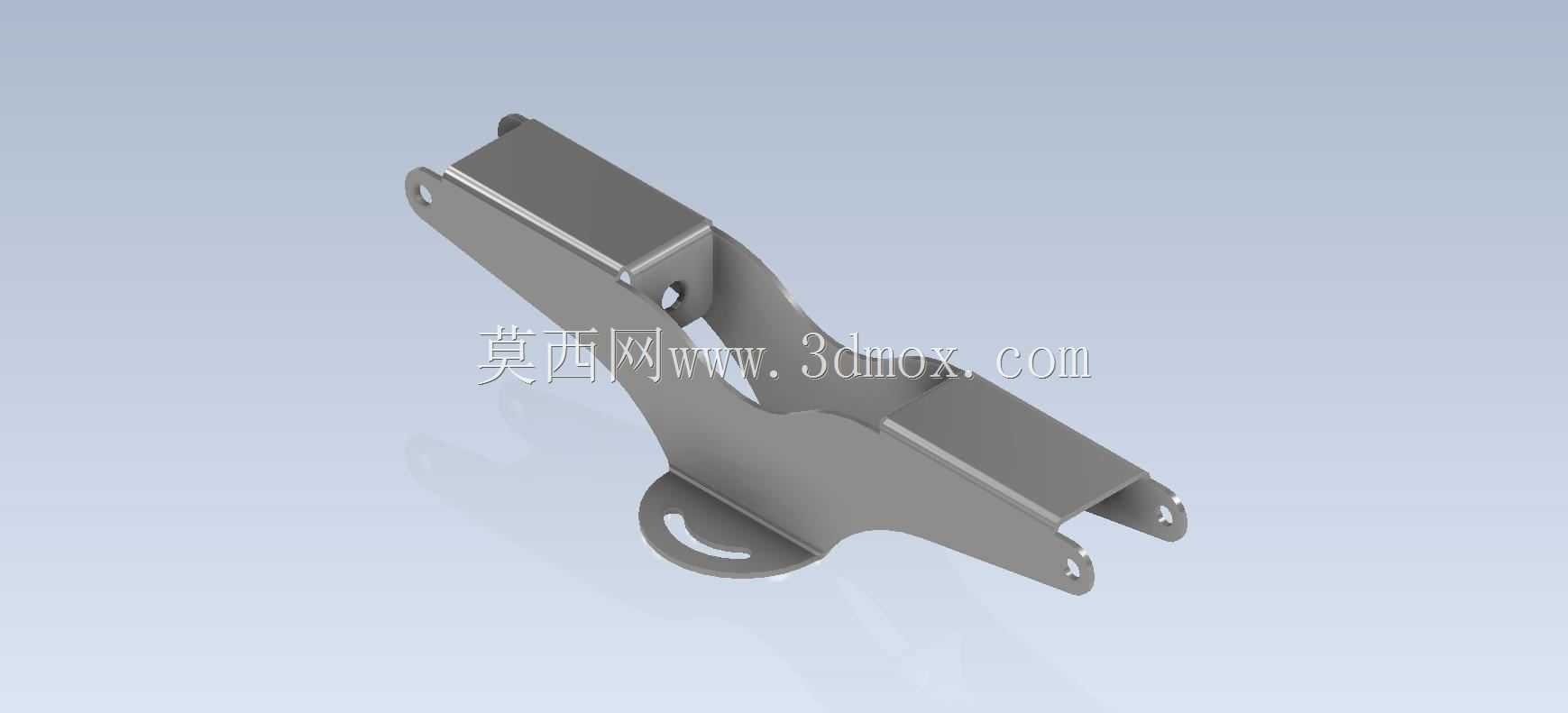

钣金折弯成型设备连接固定支架结构

　　该钣金支架属于薄板冷弯成型的承载连接构件，主要应用在中小型工业设备的内部组件衔接场景，常见于轻工自动化生产线的辅助工位、小型专用设备的机身附件固定、教学实训类钣金组装装置的配套连接件，可实现两个存在空间夹角的组件之间的刚性衔接，同时预留的安装孔位可适配不同规格的紧固件，满足设备装配时的位置微调需求。从功能特性来看，该构件采用一体化钣金折弯工艺成型，无额外焊接拼接工序，整体结构不存在焊缝应力集中区域，在承受常规交变载荷时能保持较好的结构稳定性，构件上设置的两处带翻边的安装耳座，翻边结构可有效提升薄板构件的局部刚度，避免紧固件锁紧时出现板面变形问题，底部的半圆定位缺口可在装配时快速卡入设备预设的定位柱，大幅提升装配对位效率，

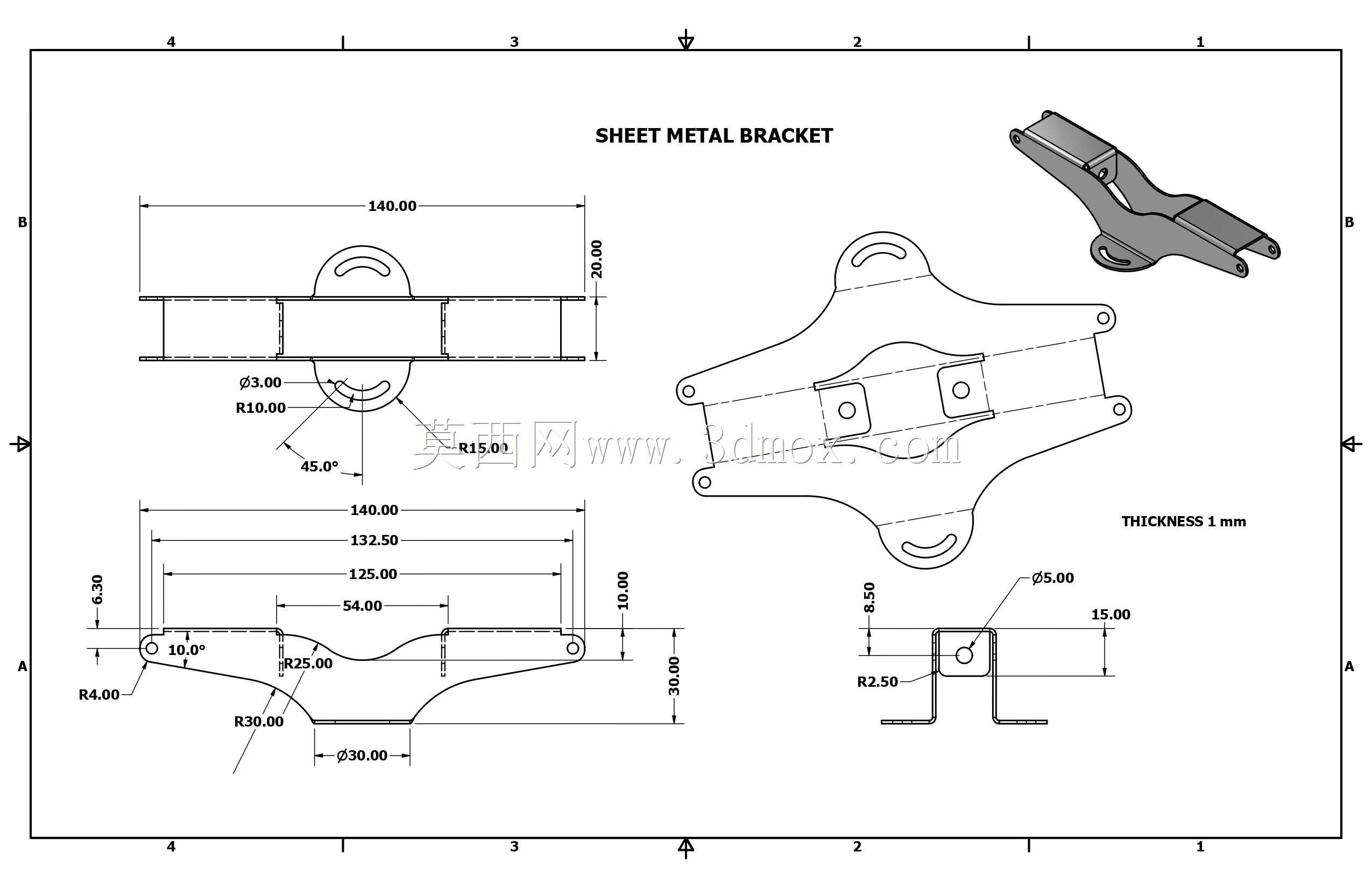

　　减少装配过程中的反复调整工作量。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边的内R角均匹配常规钣金折弯模具的R值参数，无需定制特殊模具即可完成成型加工，构件上的所有安装孔均采用冲孔工艺一次成型，孔位精度可控制在±0.1mm范围内，满足普通机械装配的公差要求，折弯边之间预留的工艺缺口可避免折弯时出现材料拉扯变形的问题，保证各安装面的平面度符合装配要求。从安装边界尺寸来看，该支架整体轮廓适配小型设备的内部安装空间，总长度控制在120mm范围内，最大宽度不超过60mm，整体成型高度约45mm，各安装面的孔位中心距均按照通用机械安装的标准孔距设置，可直接适配M4、M5规格的标准紧固件，底部安装面的半圆缺口直径为8mm，

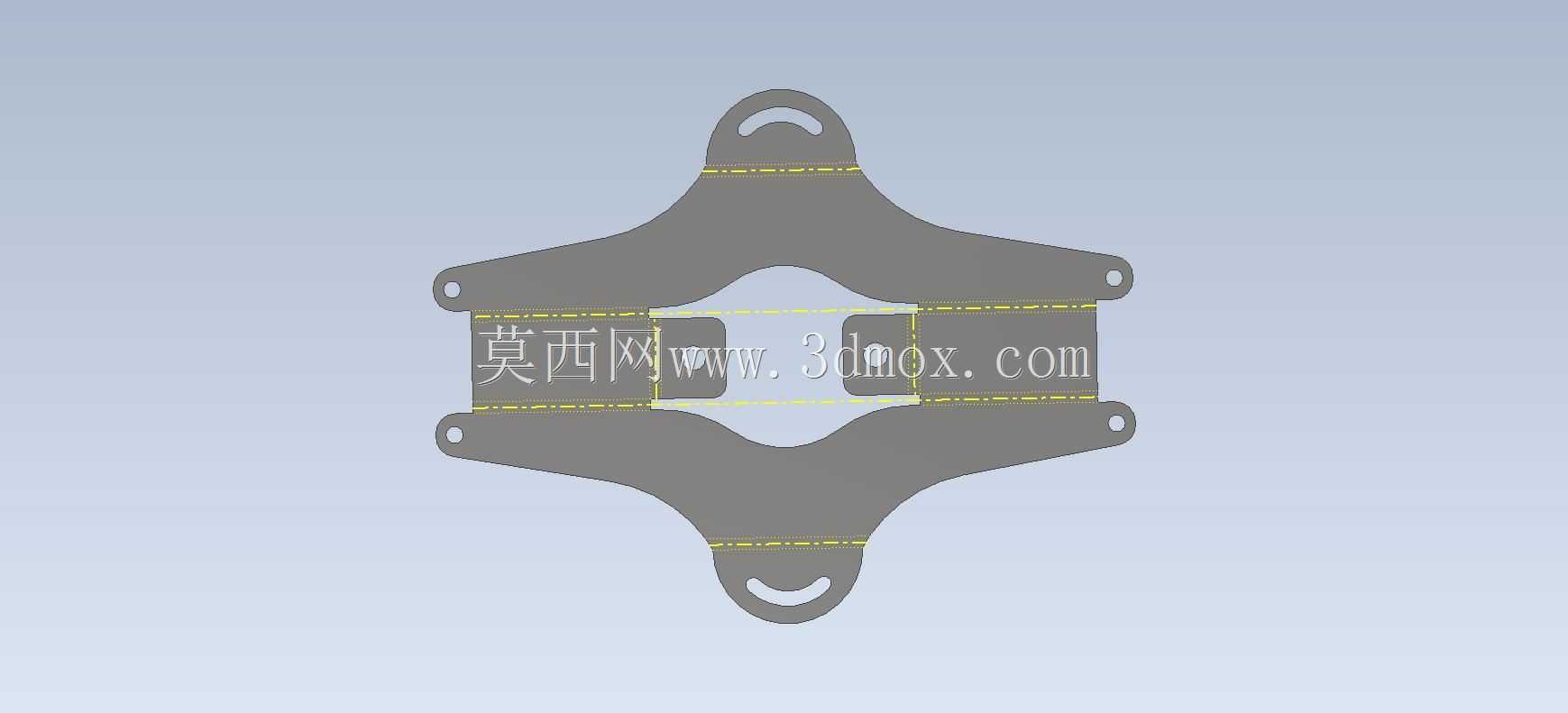

　　可匹配直径6mm的定位销轴，安装时无需对设备本体进行额外的扩孔或改制，即可完成快速装配。在实际使用场景中，该类支架可替代部分机加工成型的铸钢或铣削支架，在载荷要求不超过500N的静态衔接场景下，能有效降低构件的加工成本与整体重量，同时钣金件的表面可直接进行喷塑、镀锌等表面处理，适配不同设备的外观防腐与配色要求，构件上的减重缺口在不影响整体结构强度的前提下，进一步降低了构件自重，减少设备整体的无效负载。设计阶段还充分考虑了钣金展开的材料利用率，构件展开后的毛坯形状为近似矩形，排样时可采用交错排样的方式提升板材利用率，减少生产过程中的边角料浪费，所有折弯工序的折弯顺序按照从内到外、从小边到大边的原则排布，可有效避免折弯过程中出现构件与模具干涉的问题，适合采用普通数控折弯设备进行批量生产，生产效率远高于传统机加工类支架。
