钣金双立臂安装固定支座结构设计

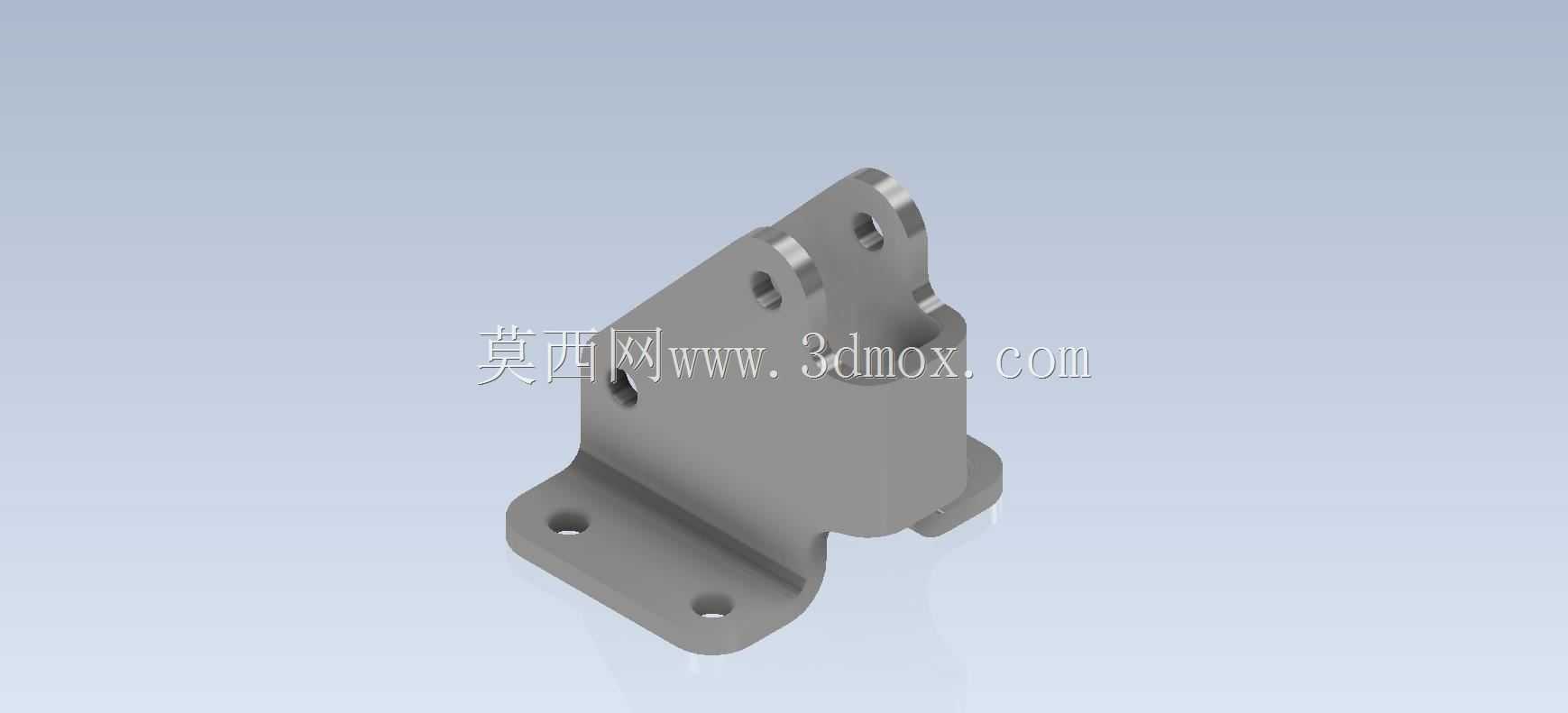

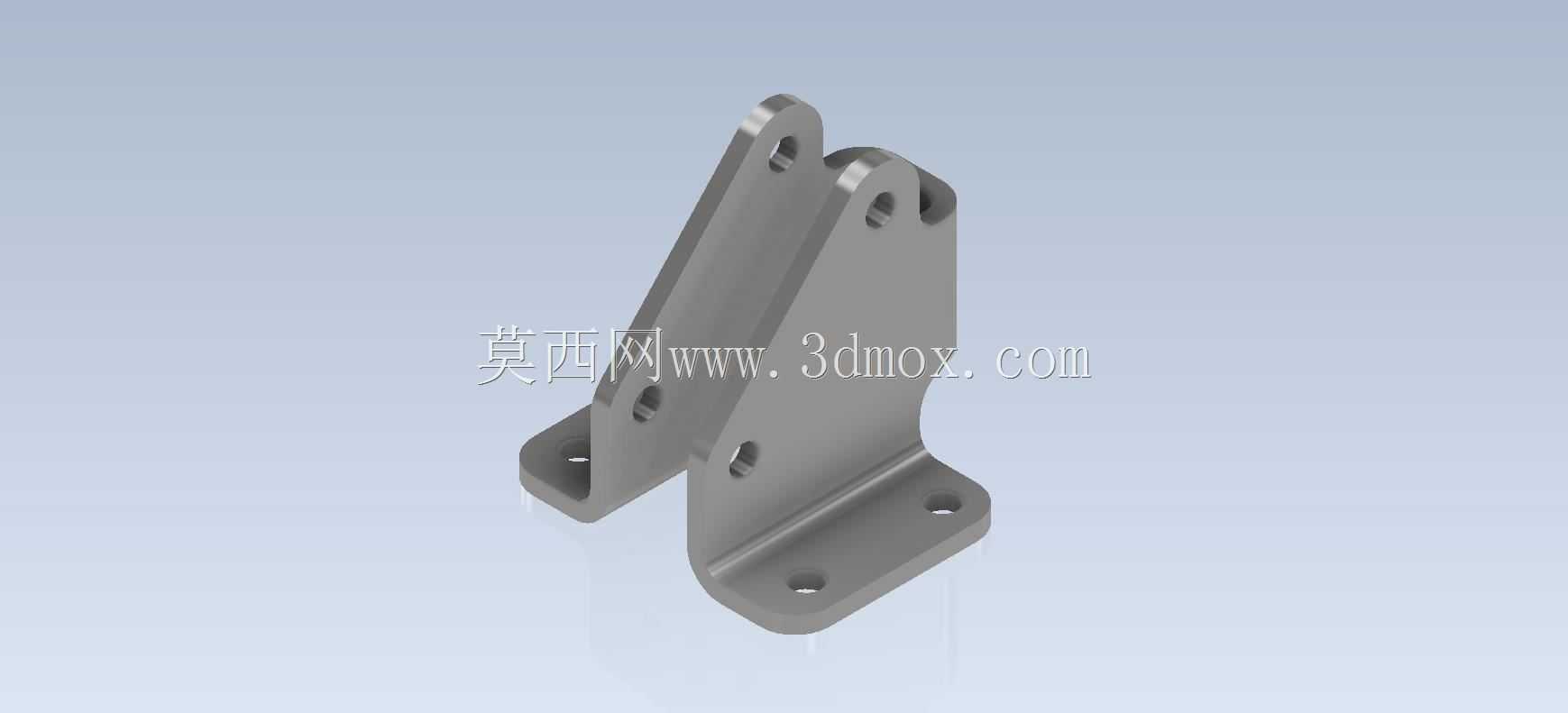

　　这款双立臂结构的钣金支座，在轻工自动化生产线、小型物料输送机架、检测设备工装台架上的应用十分普遍，主要承担侧向负载的铰接连接与基座固定作用，区别于普通平板式安装座，双立臂的对称结构可以抵消单侧铰接带来的扭转应力，避免长期受载后支座出现单侧变形、铰接轴卡滞的问题。从实际使用场景来看，这类支座常用来安装小型摆臂、挡料机构、传感器调节支架、气动拨指组件，安装面贴合在铝型材机架的槽面或者钢板焊接台的基准面上，立臂端通过销轴连接活动构件，活动件的摆角范围通常在0-90度区间，负载方向垂直于立臂板面，因此设计时重点考量了立臂的抗弯截面系数。

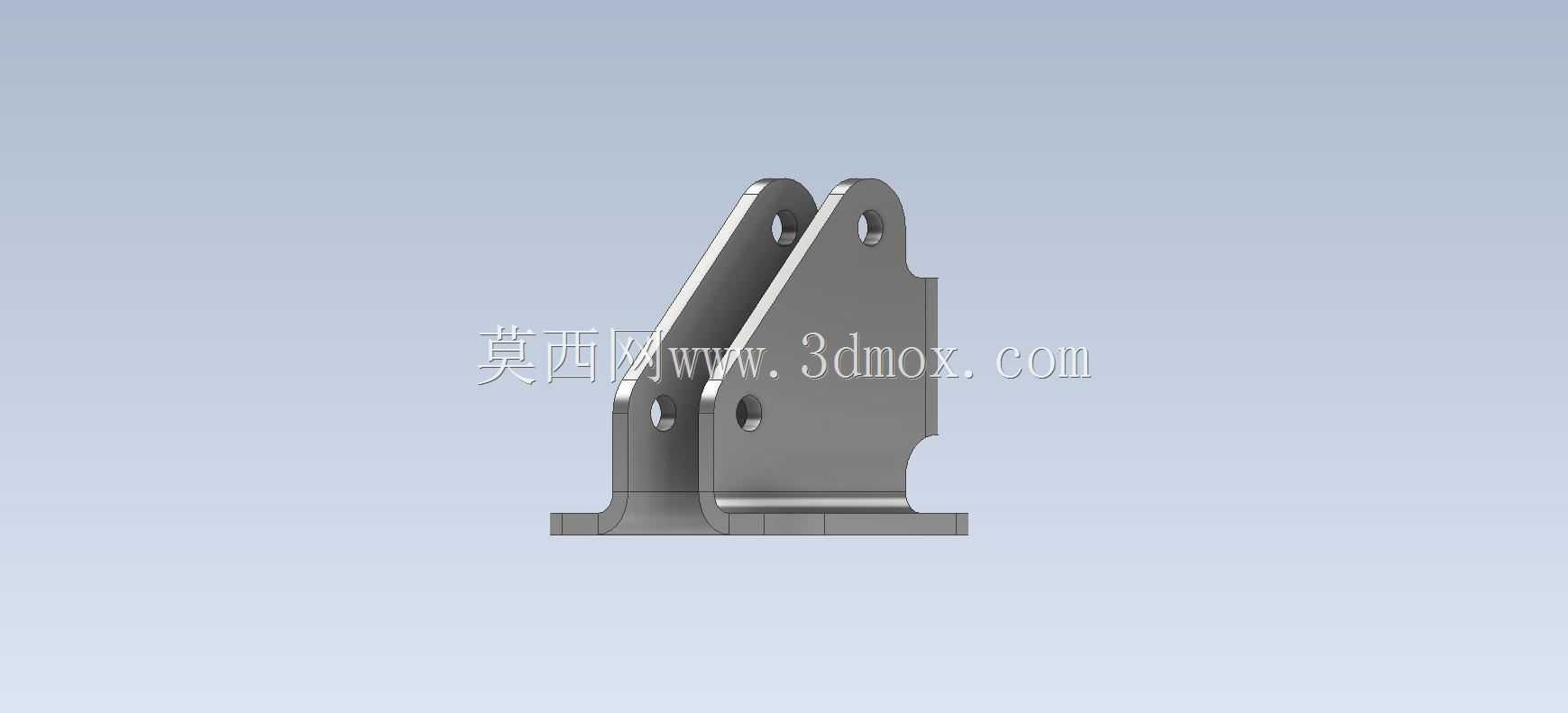

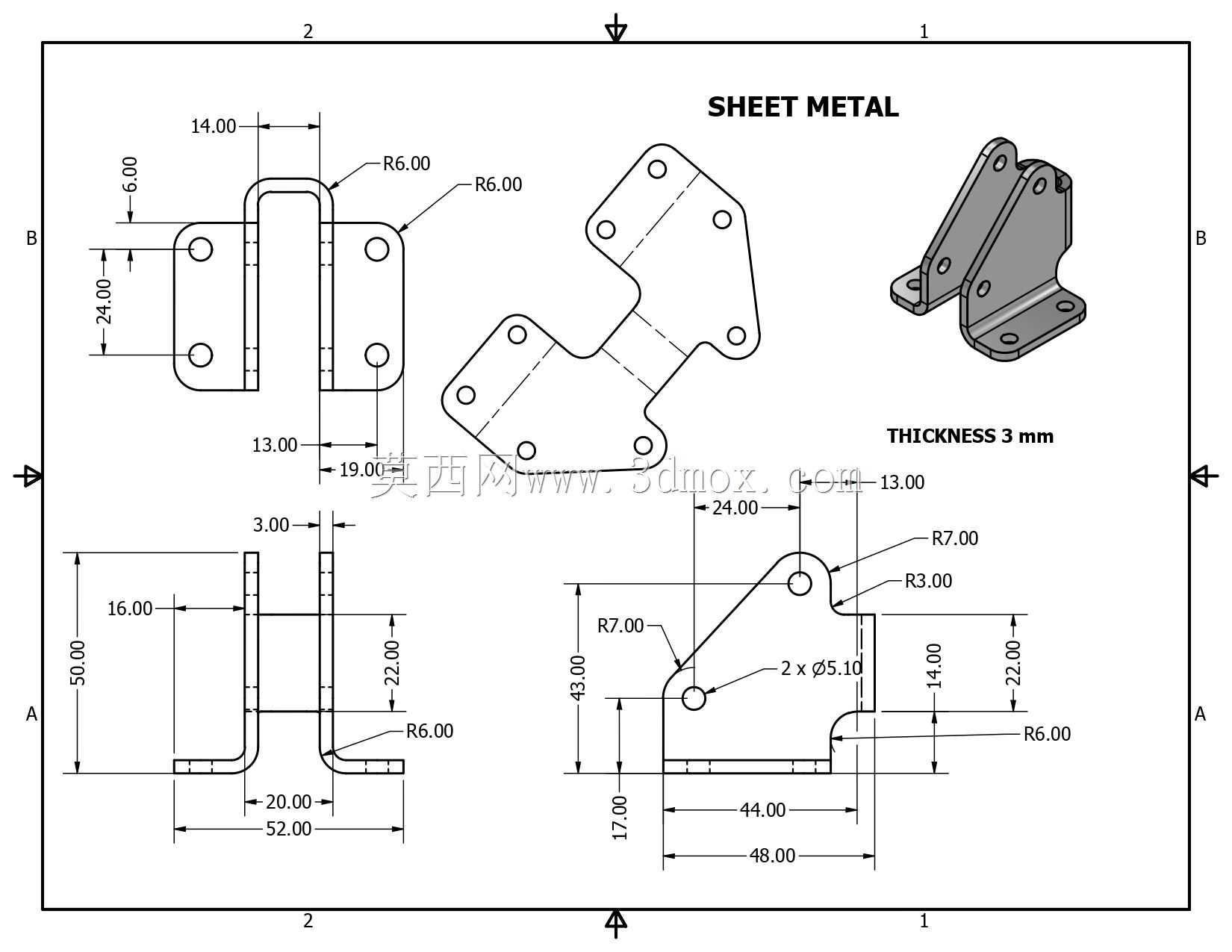

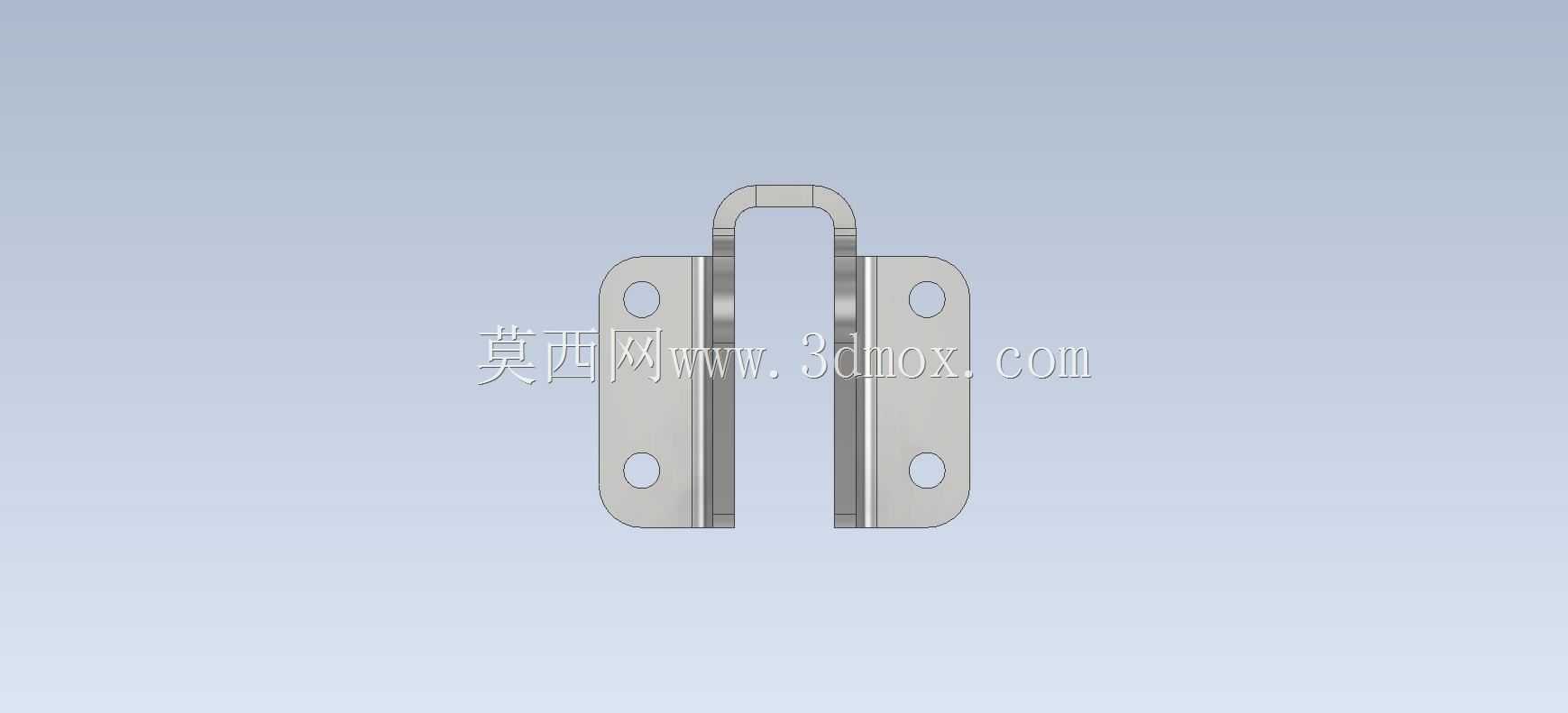

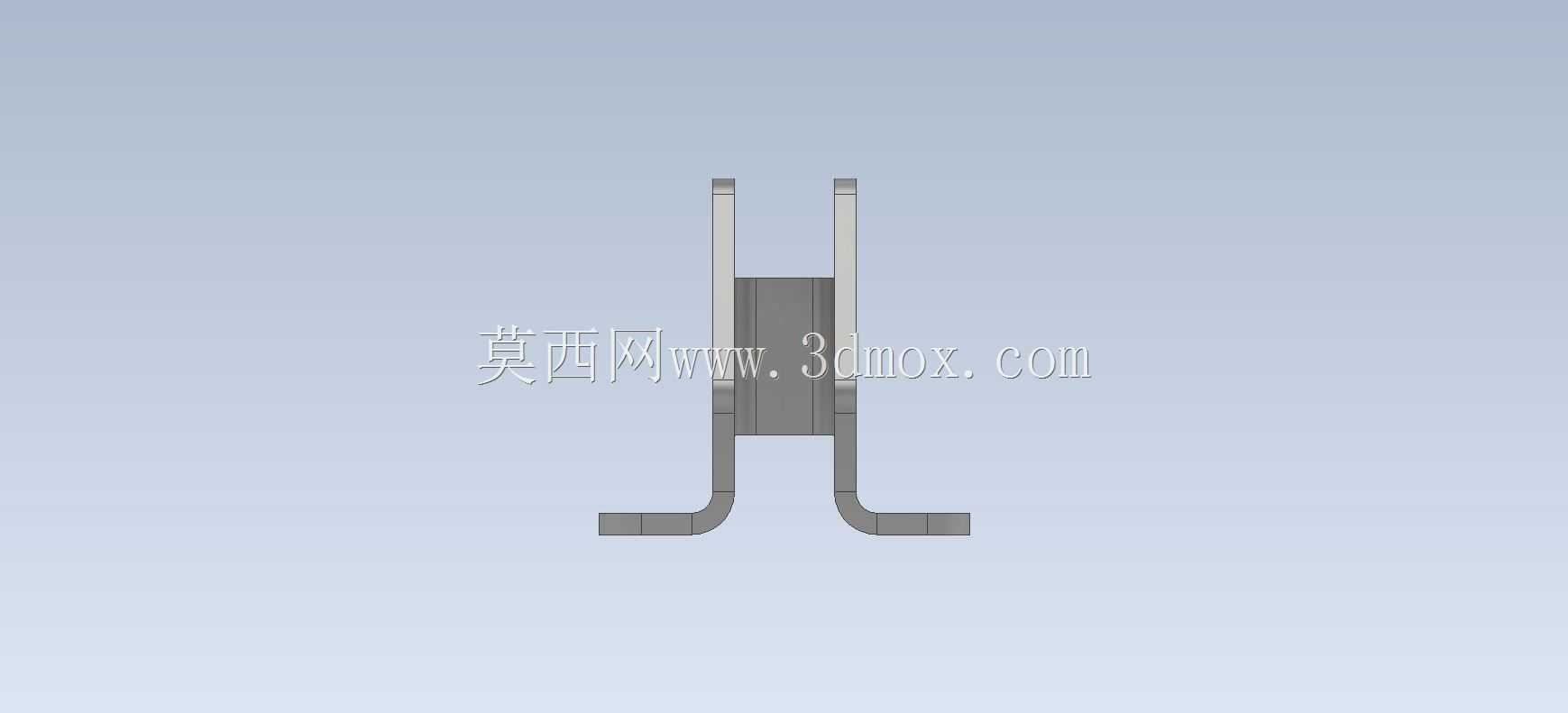

　　设计过程中首先确定安装边界：底部法兰为矩形折弯结构，四个安装孔位的孔距适配常用4040、4080铝型材的槽间距，也可直接固定在厚度6mm以上的钢板安装面上，安装孔采用沉孔设计，适配M6内六角圆柱头螺钉，螺钉锁紧后头部不突出法兰面，避免干涉底部贴合精度；两个立臂平行度公差控制在0.1mm以内，立臂上的同轴铰接孔采用一次冲压成型工艺，孔位同轴度公差不大于0.08mm，保证铰接销轴穿入后无卡滞，活动件摆动时无旷量。立臂与底部法兰的连接采用折弯一体成型，折弯处设置了工艺压槽，减少折弯回弹对角度精度的影响，折弯内R角匹配板材厚度，避免折弯处出现应力集中开裂的问题，板材选用常用的Q235冷轧钢板，厚度根据负载等级可选2mm或3mm，表面处理可采用喷塑、镀锌或者电泳，适配不同工况的防腐蚀需求。

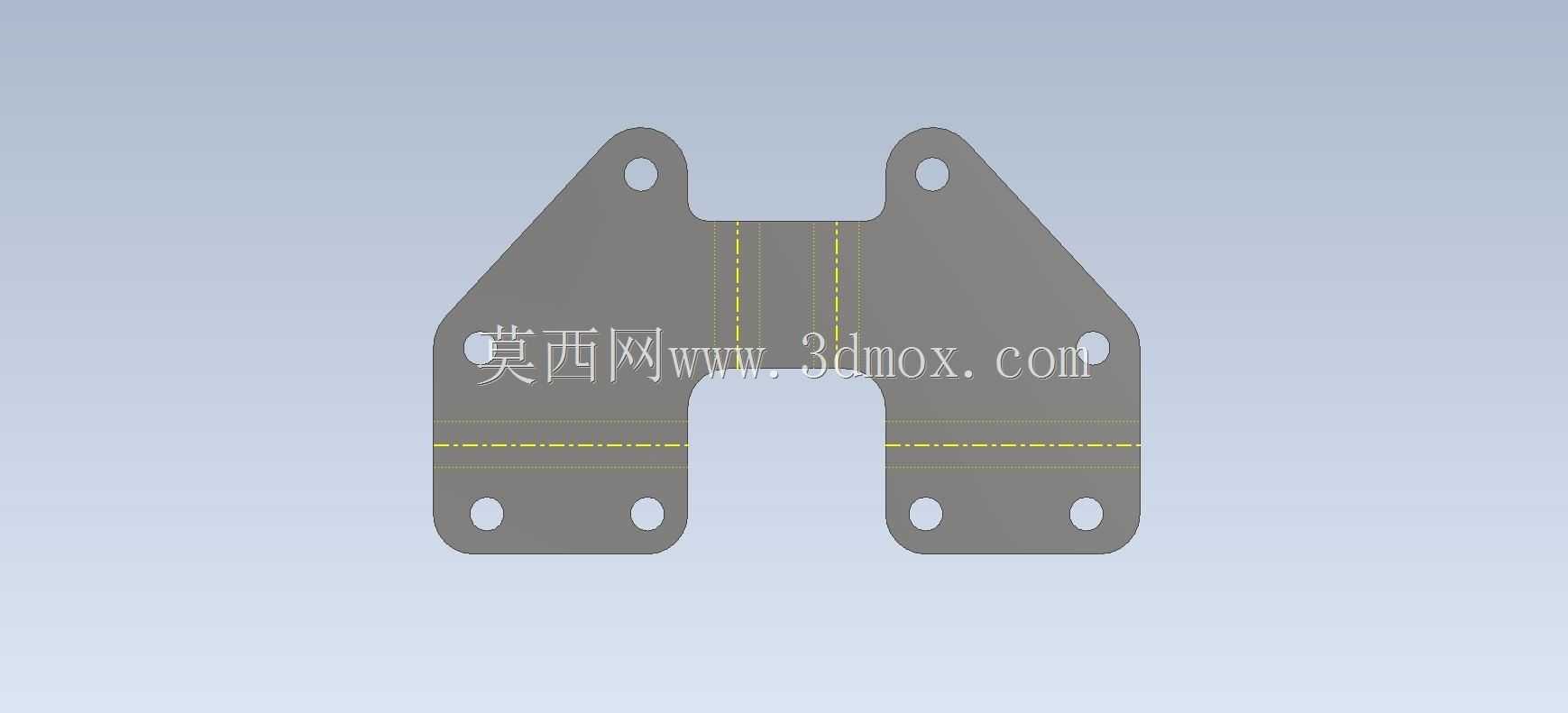

　　从结构功能上看，立臂侧面额外设置的两个小孔，可用来安装限位螺钉或者缓冲阻尼器，直接限制摆臂的极限摆动位置，不需要额外在机架上加装限位块，减少整机的零件数量；法兰与立臂的过渡处采用斜切加强结构，相比直角折弯结构，抗侧向冲击的能力提升30%以上，在频繁启停的摆料机构上使用时，能有效缓冲摆臂启停带来的冲击载荷，避免焊缝或者折弯处出现疲劳断裂。建模过程中优先采用钣金模块的基体法兰、边线法兰、拉伸切除、折弯特征完成全参数化设计，所有孔位、折弯半径、法兰尺寸都设置了参数关联，调整板材厚度时，折弯扣除值会自动匹配更新，不需要重复修改特征参数，方便后续根据不同负载需求快速改型。

　　实际装配时需要注意，支座安装面的平面度公差要控制在0.2mm以内，如果安装面存在焊接变形或者型材拼接高低差，需要加装调整垫片再锁紧螺钉，避免强行锁紧导致支座法兰变形，进而影响立臂的平行度；铰接销轴与立臂孔的配合选用H8/f7间隙配合，销轴两端加装轴用挡圈限位，活动件与立臂之间预留0.5mm的间隙，避免摆动时出现摩擦卡顿。这类钣金支座相比铸造支座，生产周期更短，不需要开模，小批量生产时直接采用激光切割下料、数控折弯即可成型，单件生产成本仅为铸造件的四分之一，重量也比同负载等级的铸造支座轻60%以上，非常适合轻量化设备的机架搭建使用。在一些对安装空间有严格限制的场景下，还可以将底部法兰的尺寸按需缩小，只要保证四个安装孔的连接强度足够，不会出现螺钉拉脱的问题即可，立臂的高度也可以根据铰接点的高度需求灵活调整，只需要修改边线法兰的长度参数，就能快速生成不同规格的衍生型号，适配不同的安装空间要求。
