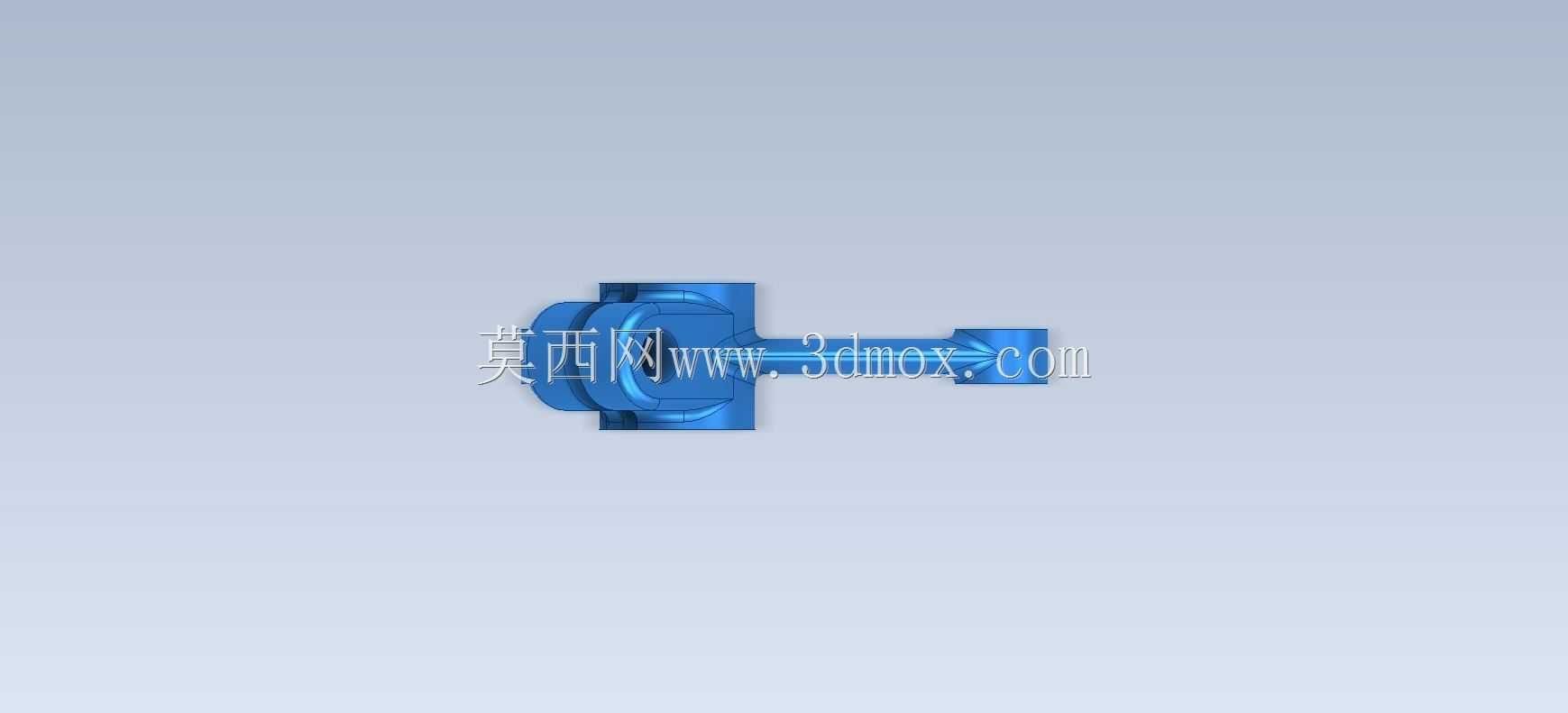

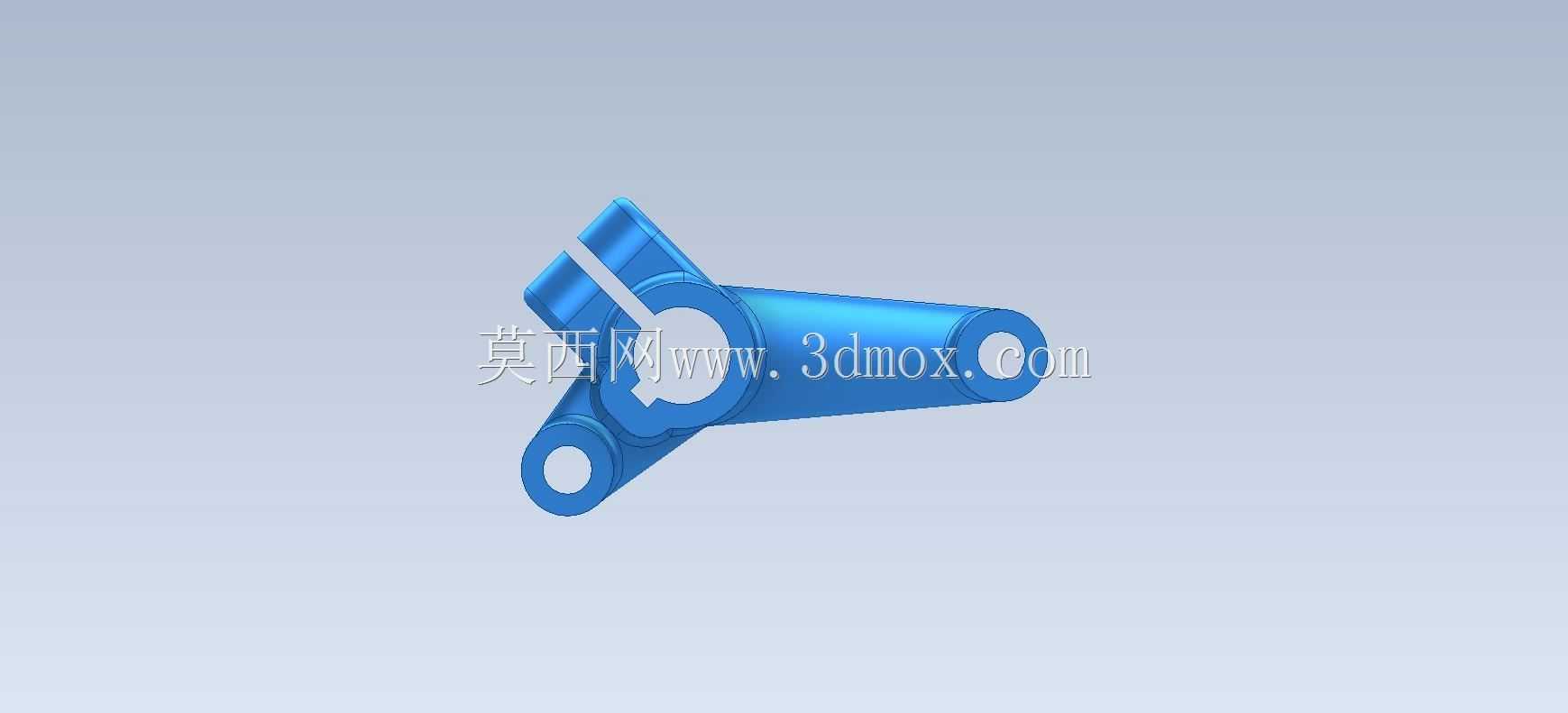

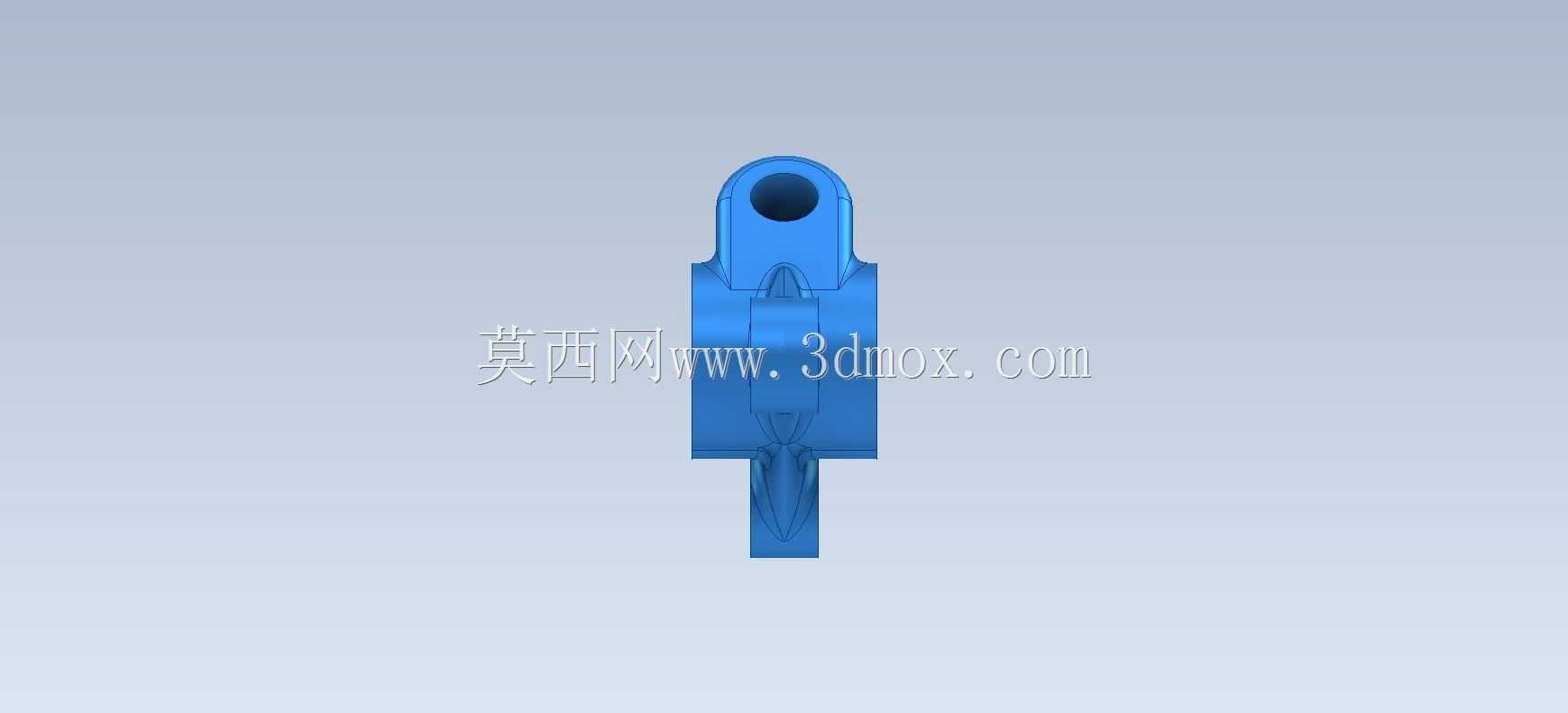

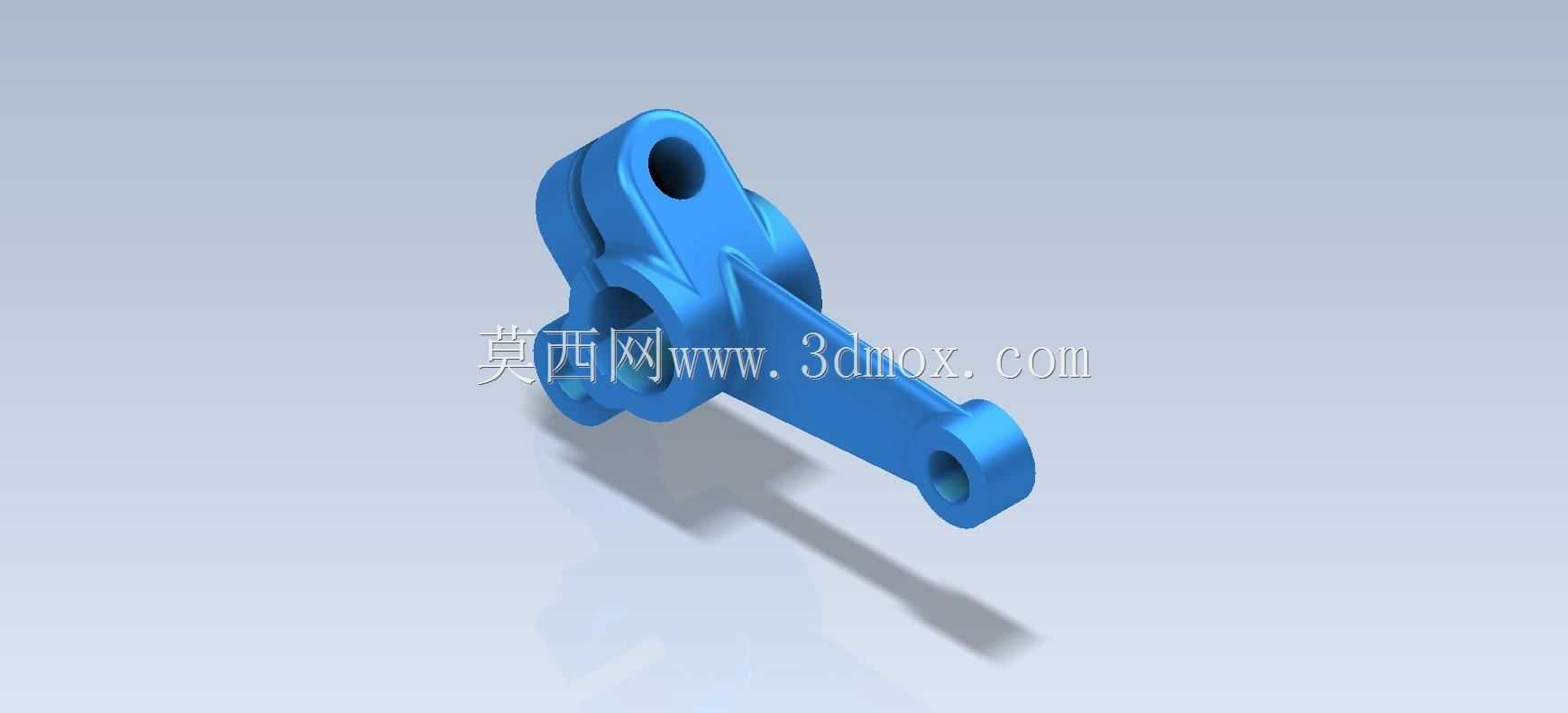

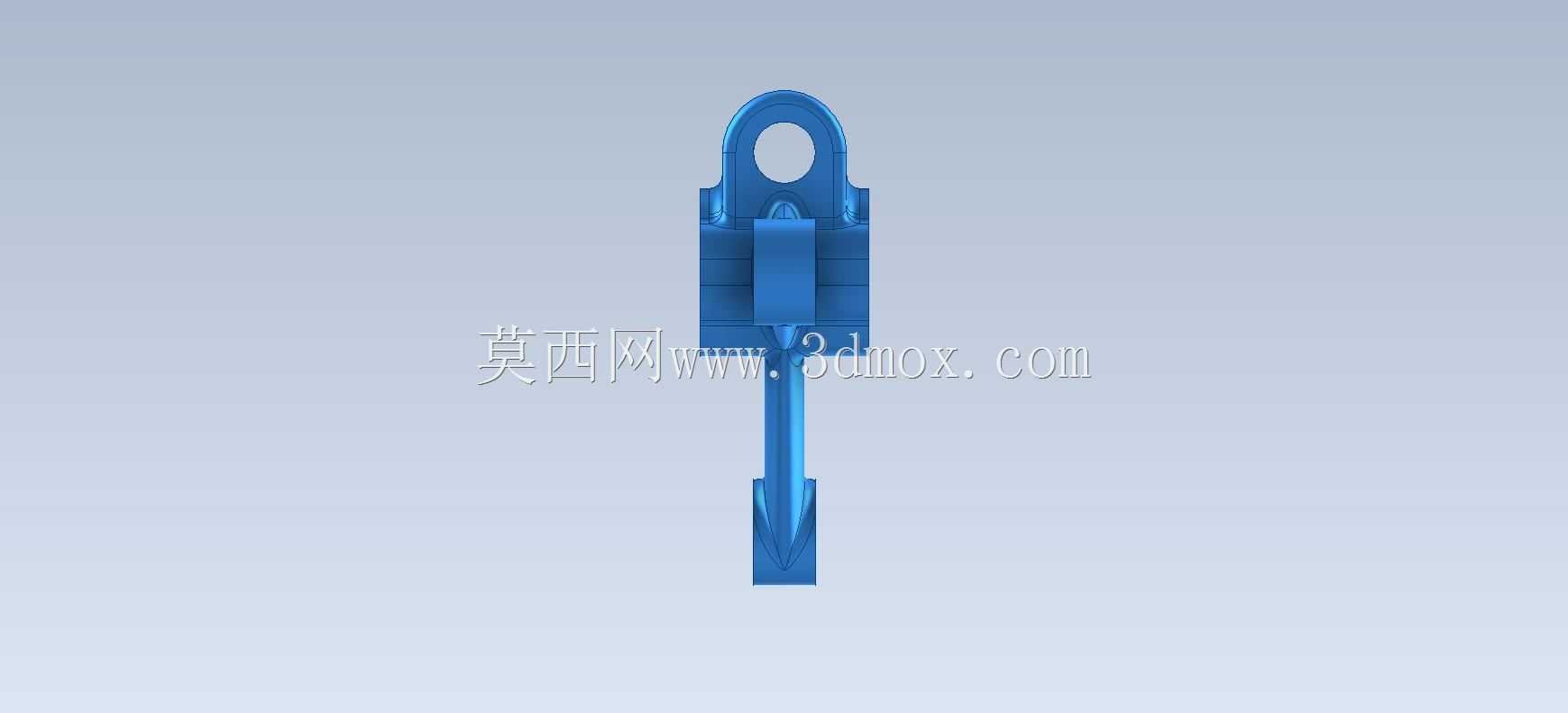

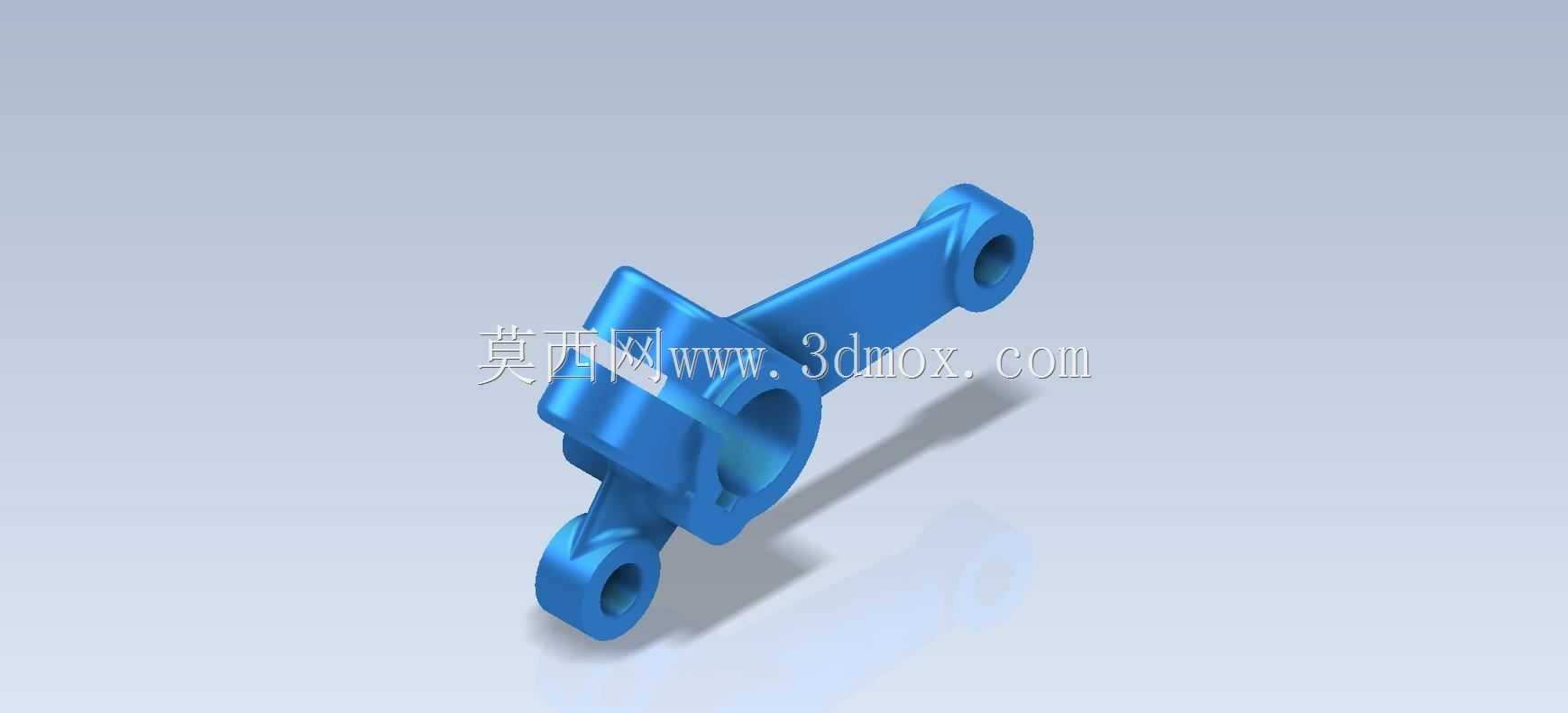

制动操纵杆结构三维设计练习模型

　　这款制动操纵杆的三维结构，核心服务于中小吨位轮式行走设备的行车制动回路，在轻卡、小型工程装载机、场内转运叉车的制动系统里，这类操纵杆是连接驾驶端操作输入与制动执行机构的核心传力构件，日常作业中驾驶员施加在踏板或手柄上的操作力，会通过该构件的铰接点完成力的传递与方向转换，最终推动制动主缸建立油压，实现车轮端的制动动作。从结构设计逻辑来看，整个构件采用一体化铸造成型后再做机加工的工艺路线，主体长杆段做了等强度的变截面设计，在三个铰接安装位分别预留了衬套压装的通孔，孔位的同轴度公差控制在0.02mm以内，避免长期铰接转动出现卡滞、偏磨的问题。三个铰接点的位置布局经过力臂优化，靠近杆体中部的大直径铰接孔是整个操纵杆的旋转支点，

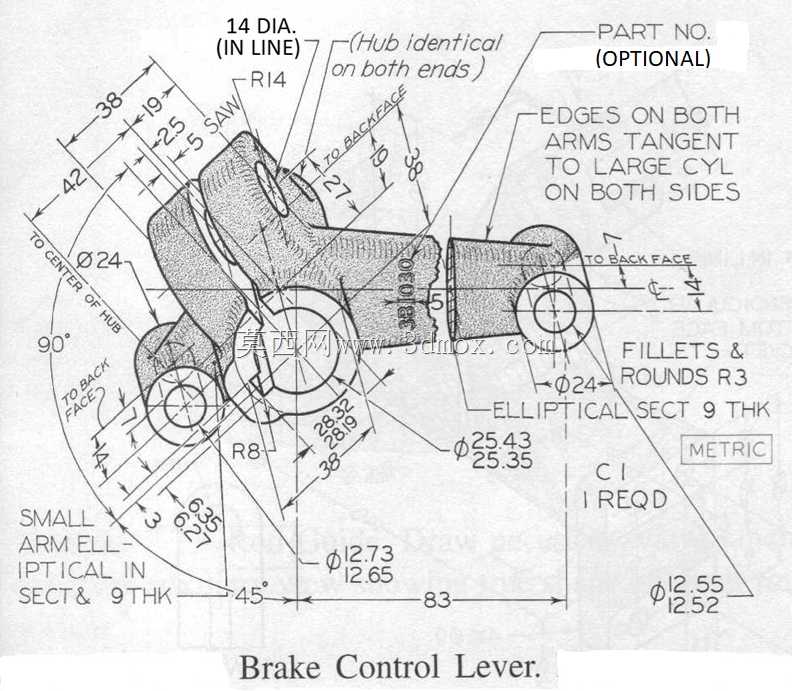

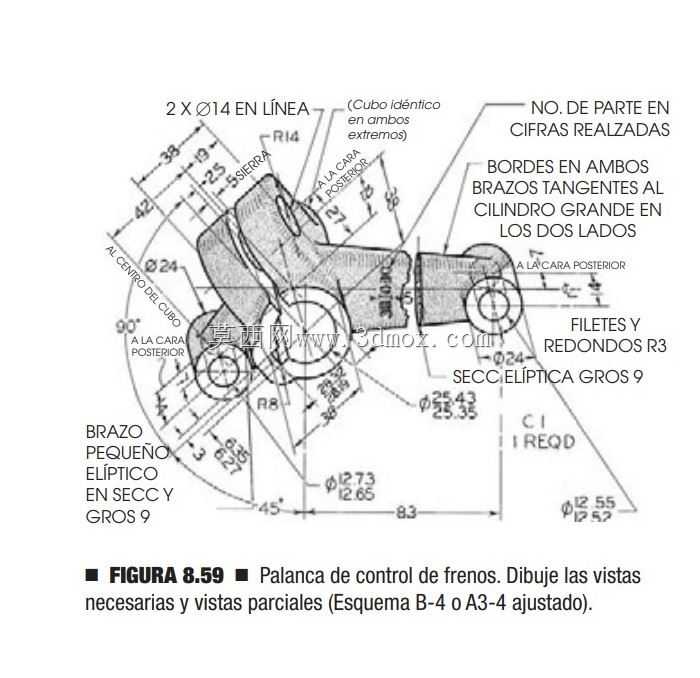

　　两端的小孔分别连接操作输入推杆与制动输出拉杆，力臂比设置为3.2:1，既可以保证驾驶员操作时的力反馈足够清晰，不会出现踏板过软的虚位感，也能避免力臂过大导致的制动行程过长，影响制动响应速度。在安装边界上，整个操纵杆的最大外轮廓长度为127mm，旋转支点处的安装凸台厚度为18mm，两端铰接孔的中心距分别为42mm与76mm，安装时需要保证支点孔的轴线与车架安装面垂直，垂直度公差不大于0.03mm，否则会出现杆体转动时与周边护板、管线的运动干涉。杆体的截面在靠近支点位置做了局部加厚，厚度从杆身的6mm逐步过渡到支点处的15mm，这个区域是整个构件受力最大的位置，紧急制动时的瞬时冲击力会全部集中在支点附近，

　　加厚设计可以避免长期交变载荷下出现应力集中导致的断裂问题。两个端部的铰接孔内都设计了2mm深度的衬套沉台，压装铜基石墨自润滑衬套后，不需要额外加注润滑脂就能满足10万次以上的操作寿命，适配非道路移动设备维护不便的使用场景。杆体表面做了蓝色氧化处理，既可以提升铸件的防锈能力，也能在装配时和周边黑色的车架构件形成明显的视觉区分，方便售后检修时快速识别构件状态。在实际建模过程中，所有的铸造圆角都统一设置为R2-R3，既符合铸造工艺的拔模要求，避免铸件出现尖角缺料的问题，也能有效降低应力集中系数，提升构件的疲劳强度。铰接孔的端面都预留了0.2mm的机加工余量，在铸造完成后通过镗孔加工保证孔的尺寸精度与表面粗糙度，满足衬套压装的过盈配合要求。

　　这类操纵杆在设计时还需要考虑运动包络的校核，整个杆体在全行程转动过程中，外轮廓的运动轨迹需要和周边的制动管路、踏板支架、驾驶室地板预留至少10mm的安全间隙，避免车辆行驶过程中振动导致构件和周边部件发生碰撞异响，甚至卡滞导致制动失效。从受力特性来看，整个构件承受的是周期性的交变压应力与弯曲应力，材料选用常用的ZG270-500铸钢，经过正火处理后抗拉强度可以达到500MPa，完全满足紧急制动时12kN瞬时冲击力的强度要求，不需要额外做加强筋结构就能保证足够的刚性，不会出现制动时杆体弹性变形过大导致的制动力传递滞后问题。在装配逻辑上，支点位置通过销轴固定在车架的安装支架上，销轴两端用开口销锁定，避免车辆振动导致销轴窜出，两端的拉杆连接位置都采用球头铰接的方式，可以补偿安装过程中出现的小角度位置偏差，降低装配精度要求，提升生产装配效率。
