导轴承连接支撑臂机械结构设计

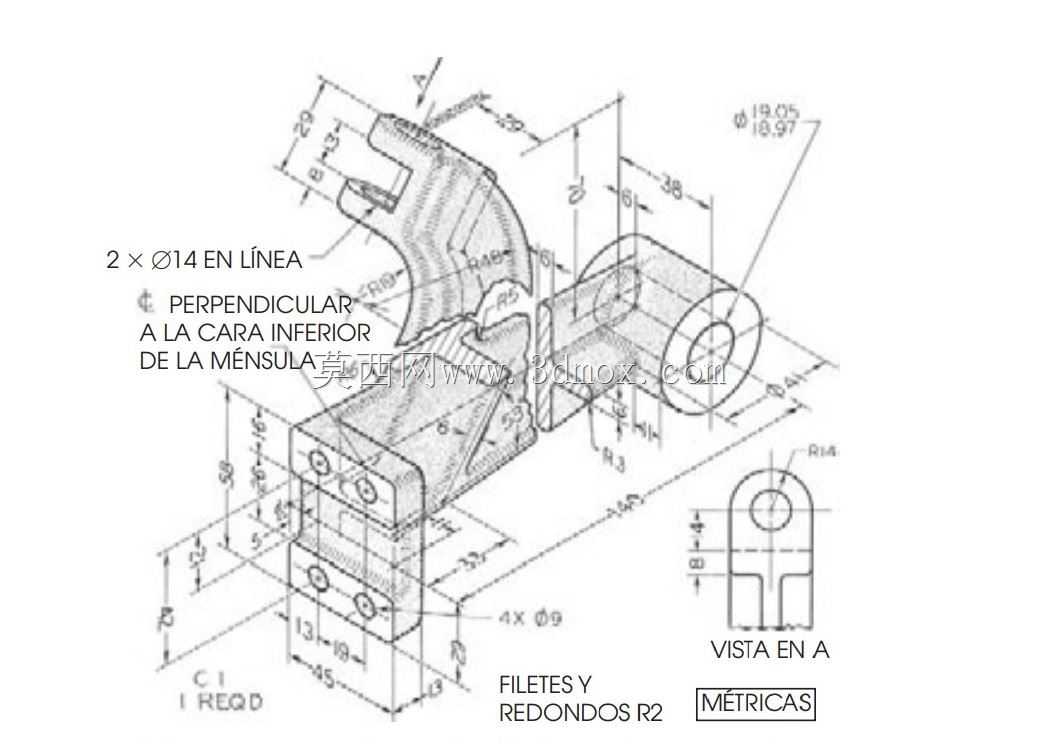

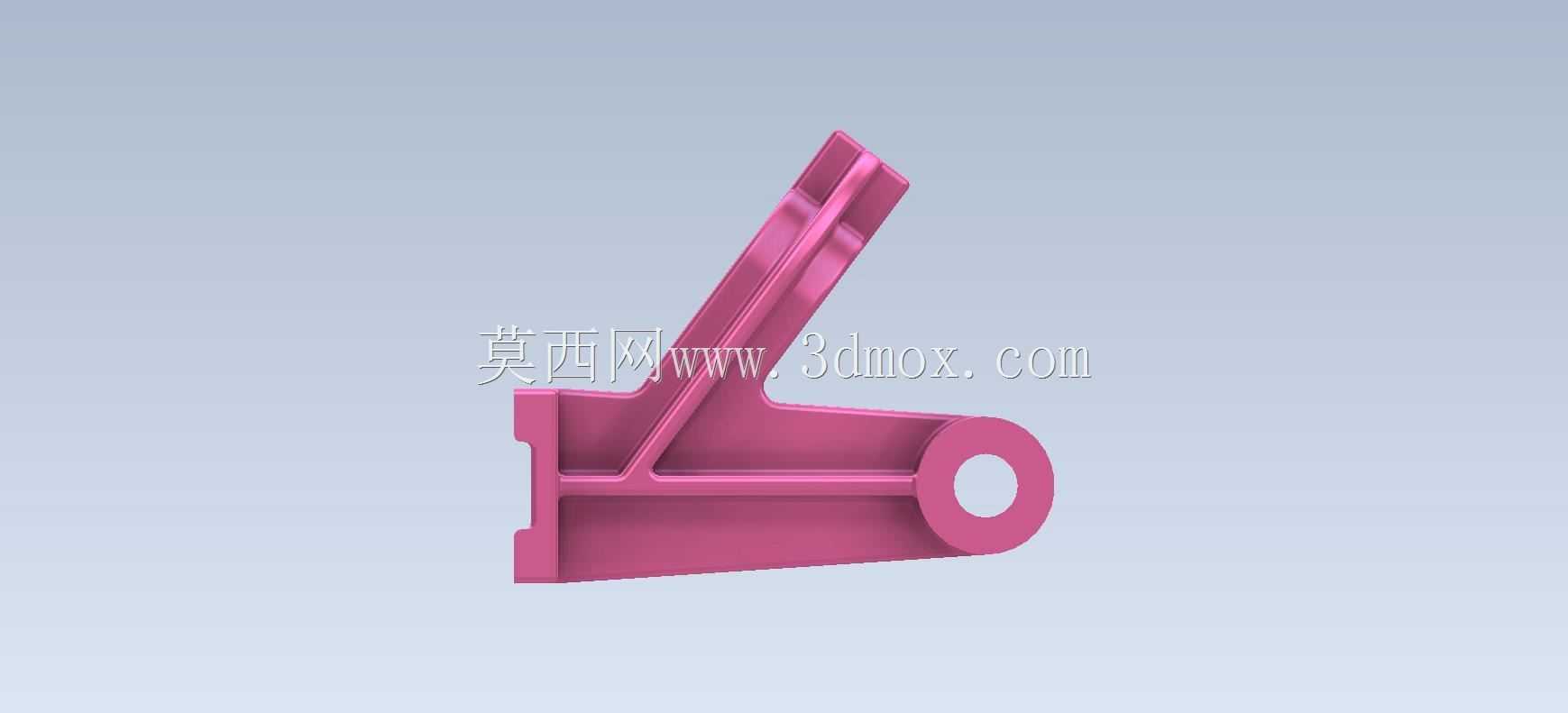

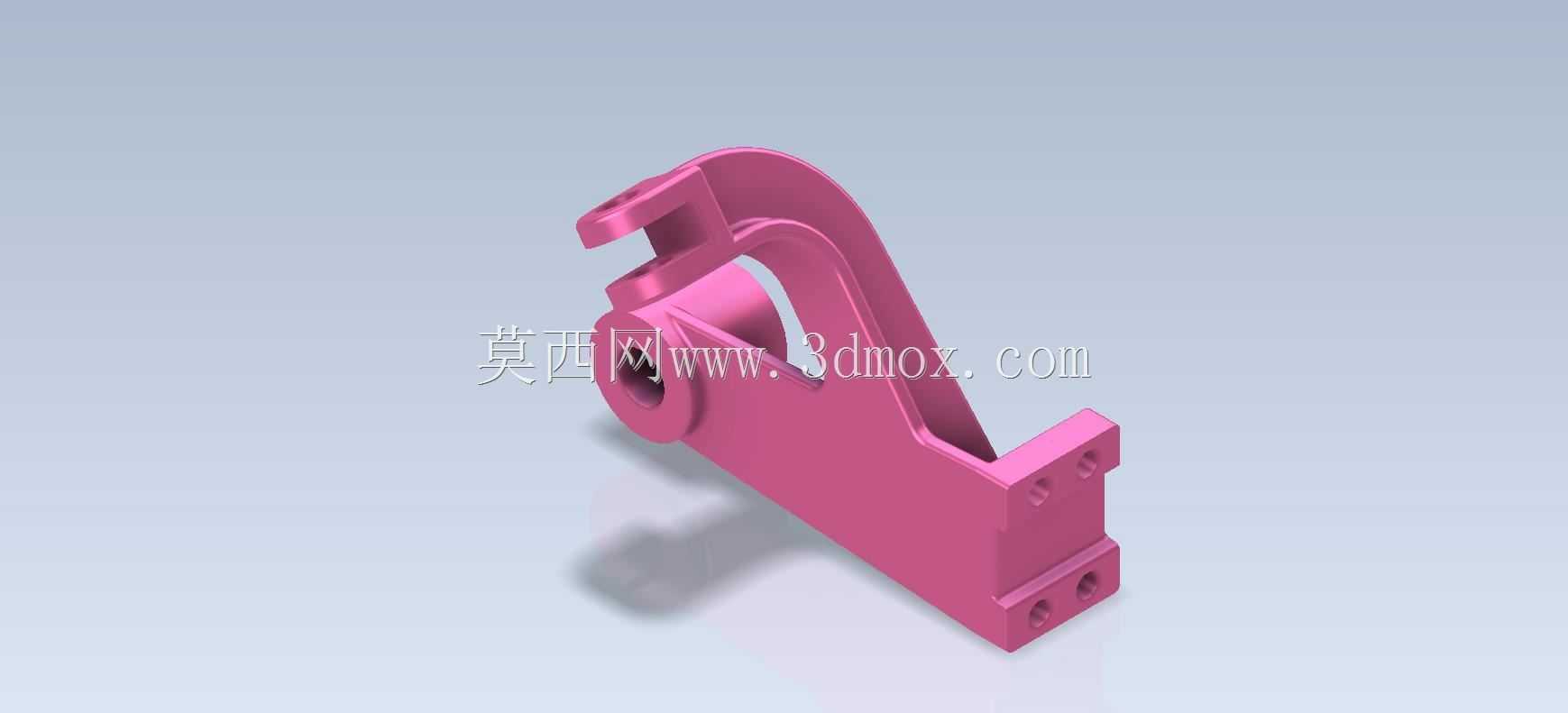

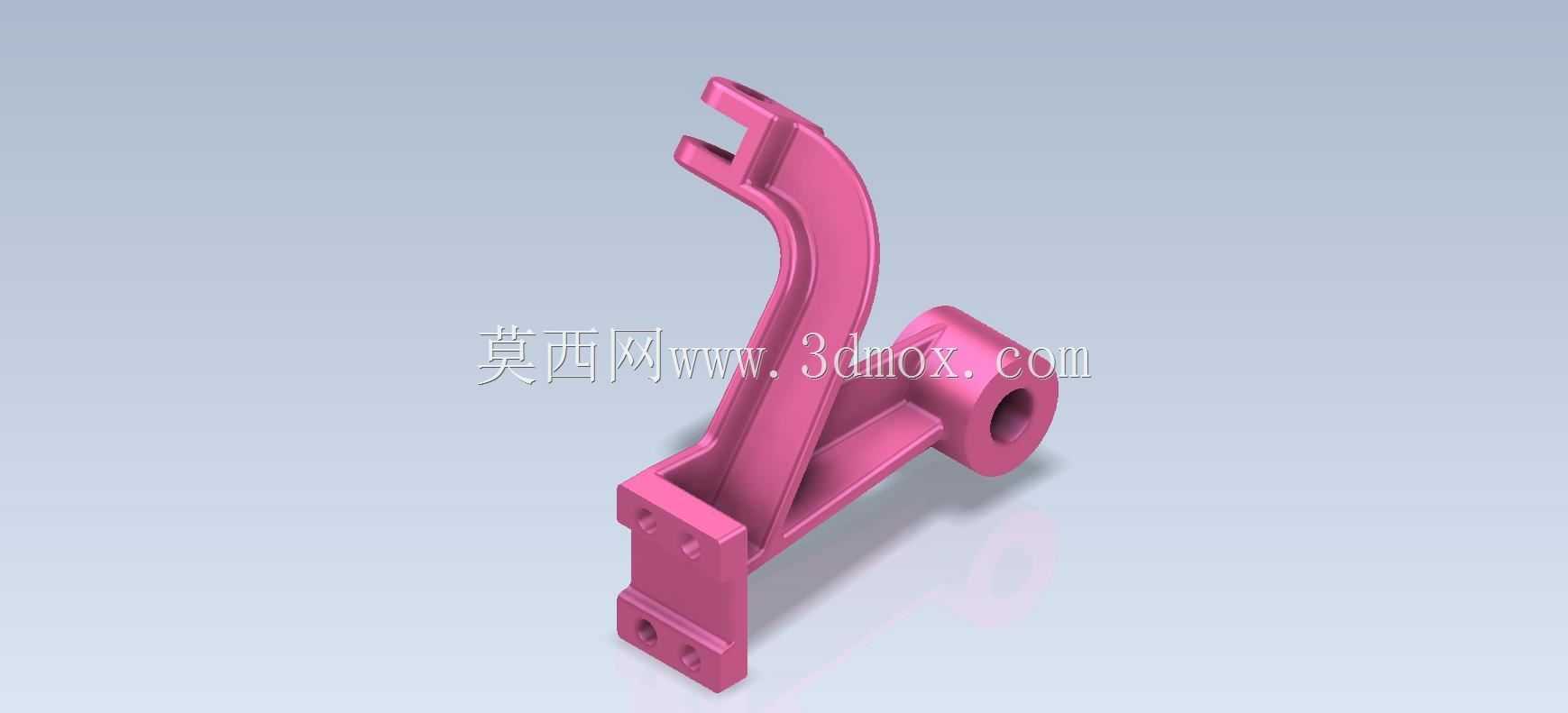

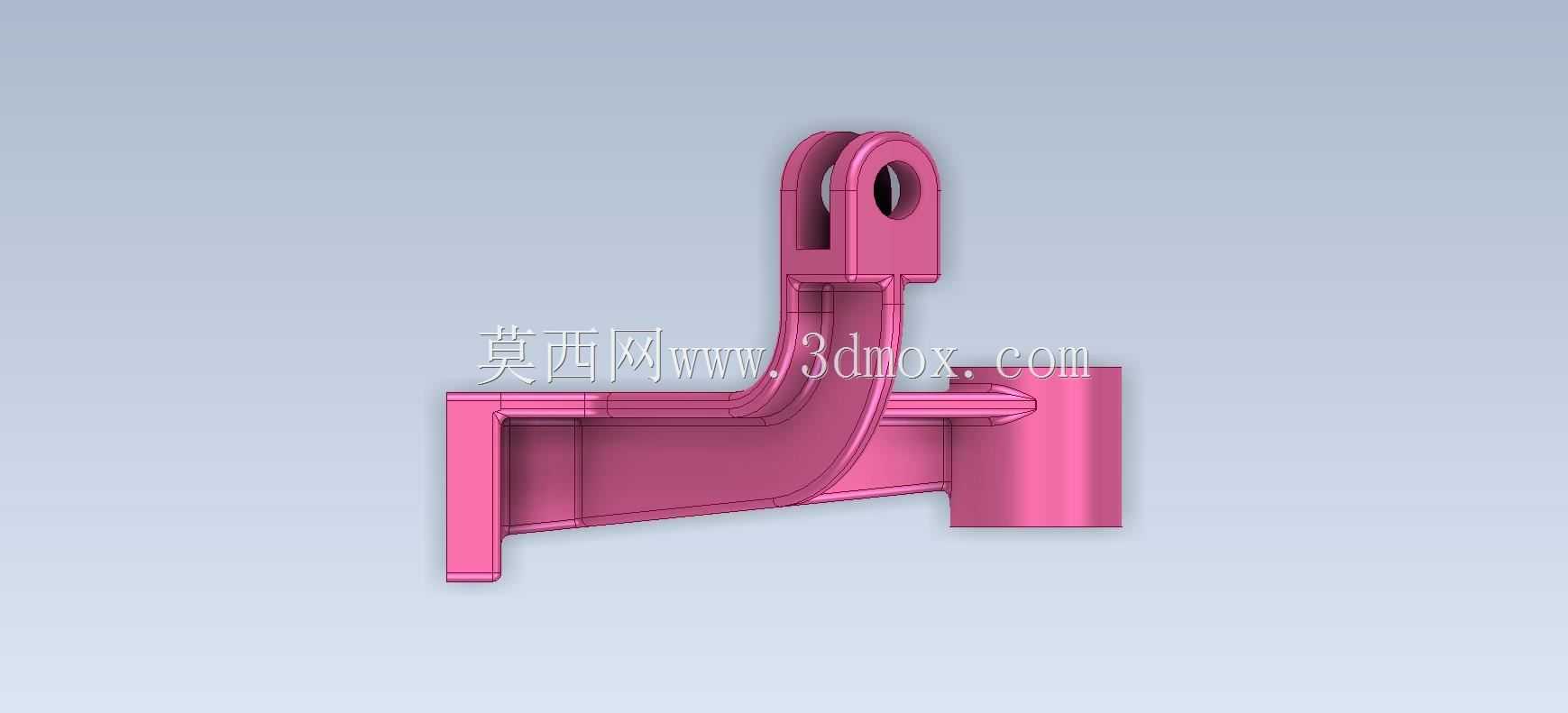

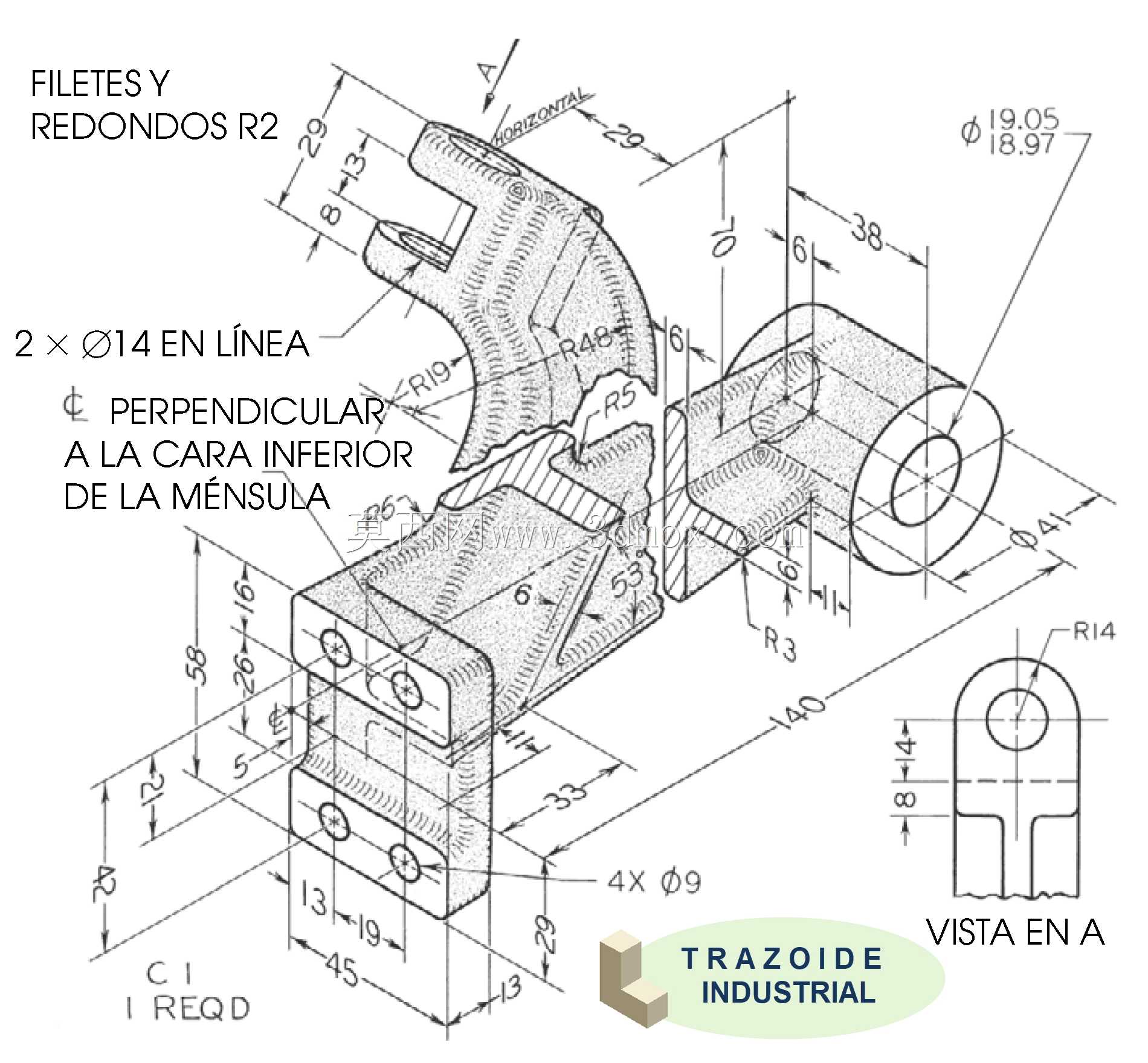

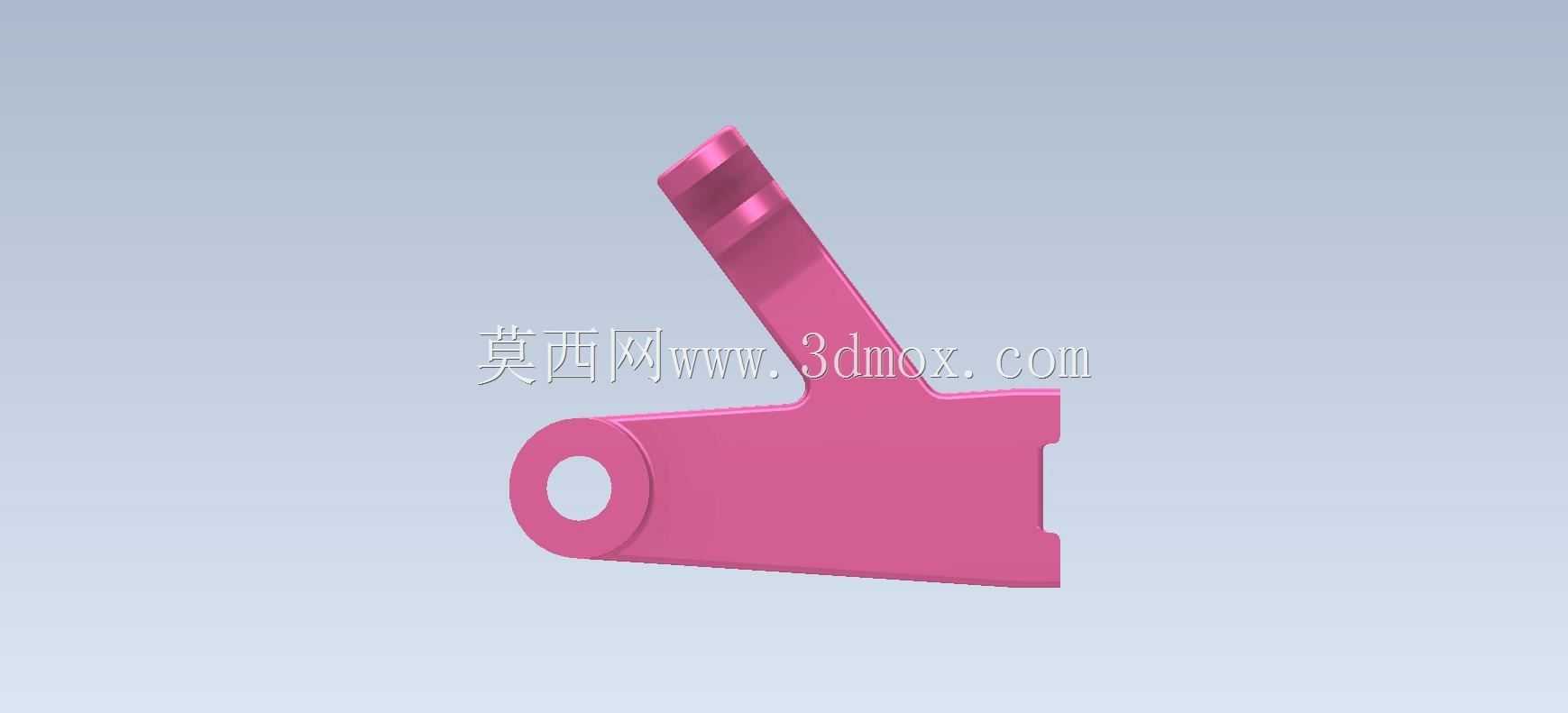

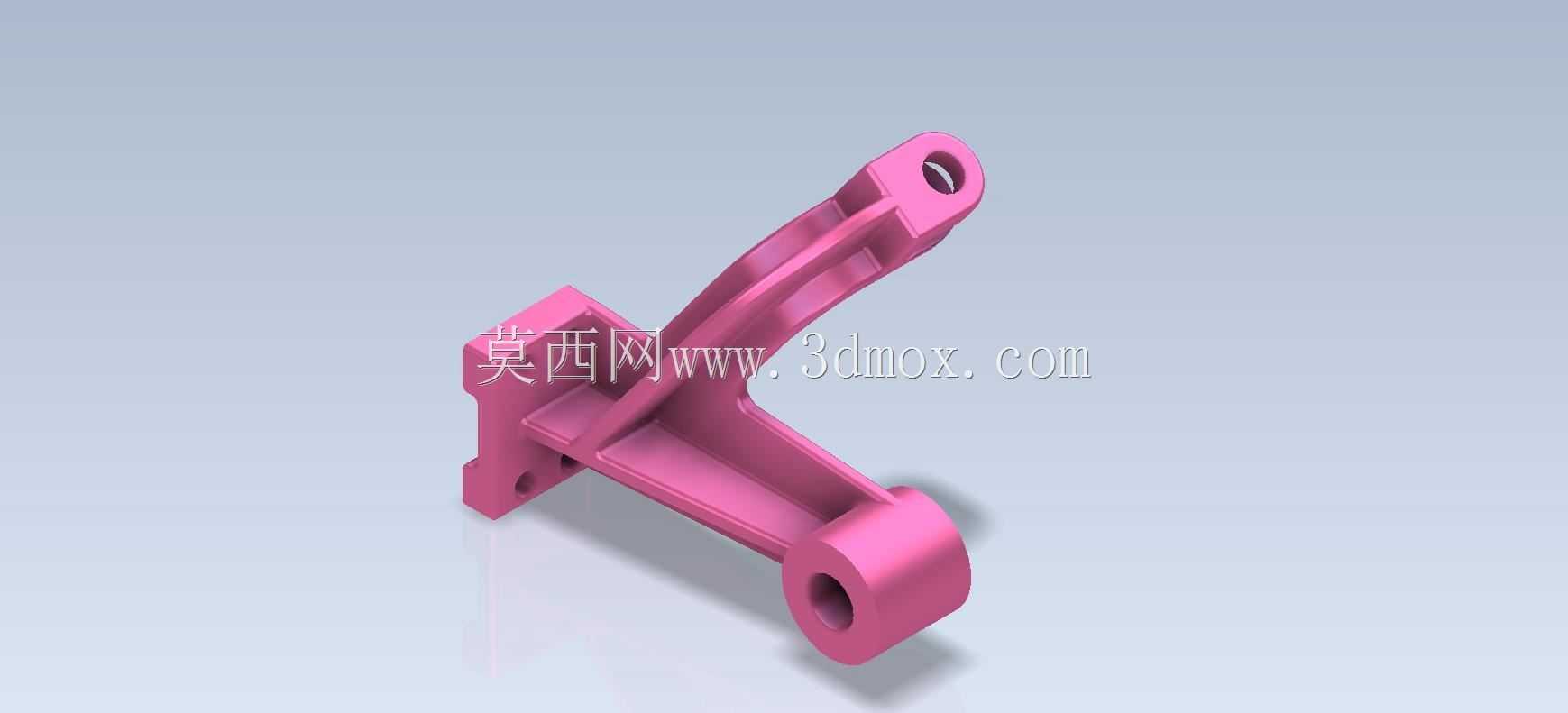

　　该支撑臂结构属于导轴承配套的连接导向组件，主要应用在需要对轴类部件进行径向限位同时传递侧向载荷的机械传动场景中，常见于轻工自动化输送线、小型专用设备的进给机构、工装夹具的定位模组等位置，核心作用是为配套的导轴提供稳定的滑动支撑基准，同时承接相邻联动部件的作用力传递，避免轴系运行过程中出现径向窜动、偏摆超差的问题。从结构功能来看，该部件集成了安装固定、轴套支撑、联动连接三个核心功能模块，底部带安装孔的平直基座是整个零件的安装基准面，两个对称分布的沉头安装孔可通过螺栓将零件牢牢固定在设备的安装基板上，基座与安装面贴合后能保证整个支撑结构的位置精度，避免受力后出现松动偏移。向上延伸的弯臂结构采用了变截面的加强筋设计，

　　在保证整体结构刚度的同时尽可能减少材料占用，降低零件自重，弯臂的弧度走向完全避让开周边运动部件的运行轨迹，不会出现运动干涉问题。弯臂末端的带孔圆柱座是导轴承的安装位，内孔的尺寸公差与配套的滑动导轴承外径匹配，安装后导轴承的内孔与导轴形成滑动配合，可对导轴的直线运动起到导向支撑作用，圆柱座的端面设置有轴承轴向定位的贴合面，能限制导轴承的轴向窜动，保证轴承安装位置的准确性。弯臂上部的叉形连接结构是与外部联动部件的对接接口，叉口的宽度尺寸与配套联动件的连接端厚度匹配，叉口两侧的对应位置可穿装连接销轴，实现与相邻摆臂、连杆部件的铰接联动，当导轴做直线运动时，该支撑臂可同步带动联动部件完成预设的动作传递。从设计思路来看，

　　该零件的结构排布完全遵循受力传递路径优化原则，从底部安装基座到上部轴承座、叉形连接端的力流路径连续顺畅，没有出现应力集中的直角突变结构，所有转角位置都做了圆角过渡处理，能有效降低交变载荷下的应力集中系数，提升零件的疲劳使用寿命。弯臂侧面的加强筋沿着主受力方向布置，可抵消支撑臂承受侧向弯矩时产生的形变，保证轴承安装孔的轴线与安装基准面的垂直度公差控制在合理范围内，避免导轴运行时出现卡滞、磨损加剧的问题。在安装边界方面，该零件的底部安装孔中心距、轴承座内孔轴线到安装基准面的高度尺寸、叉形连接端的销轴孔中心位置都有严格的尺寸链约束，安装时需要保证轴承内孔的轴线与配套导轴的运动方向平行，否则会导致导轴滑动阻力增大，轴承偏磨过快。

　　零件的整体外轮廓尺寸紧凑，安装后占用的设备空间较小，弯臂的弧度设计既避开了周边部件的运动范围，也让整体结构的受力分布更加均匀，不会出现局部刚度不足的问题。在实际设备运行过程中，该支撑臂需要同时承受导轴传递的径向载荷、联动部件传递的铰接作用力，因此结构设计时对各个截面的抗弯、抗剪强度都做了校核，在满足强度要求的前提下尽可能缩减不必要的材料厚度，实现轻量化与结构刚度的平衡。轴承安装位的内孔表面粗糙度要求较高，能保证导轴承压装后不会出现松动，同时保证轴承内孔的同轴度精度，为导轴的平稳运行提供可靠的支撑基准。叉形连接端的两个叉臂厚度一致，销轴孔的同轴度公差严格控制，可保证铰接联动时动作顺畅，不会出现卡涩、别劲的问题，减少连接销轴的磨损量，延长整套联动机构的维护周期。
