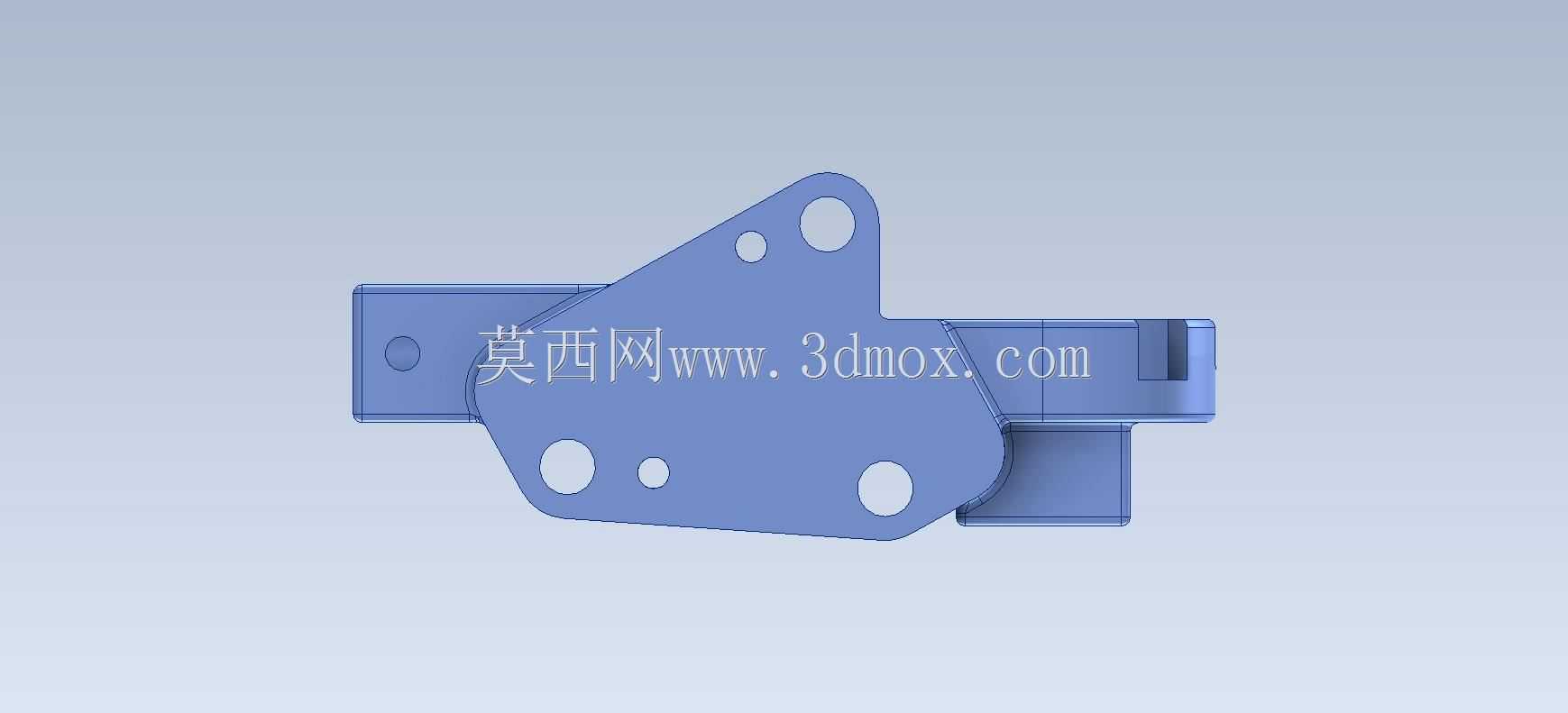

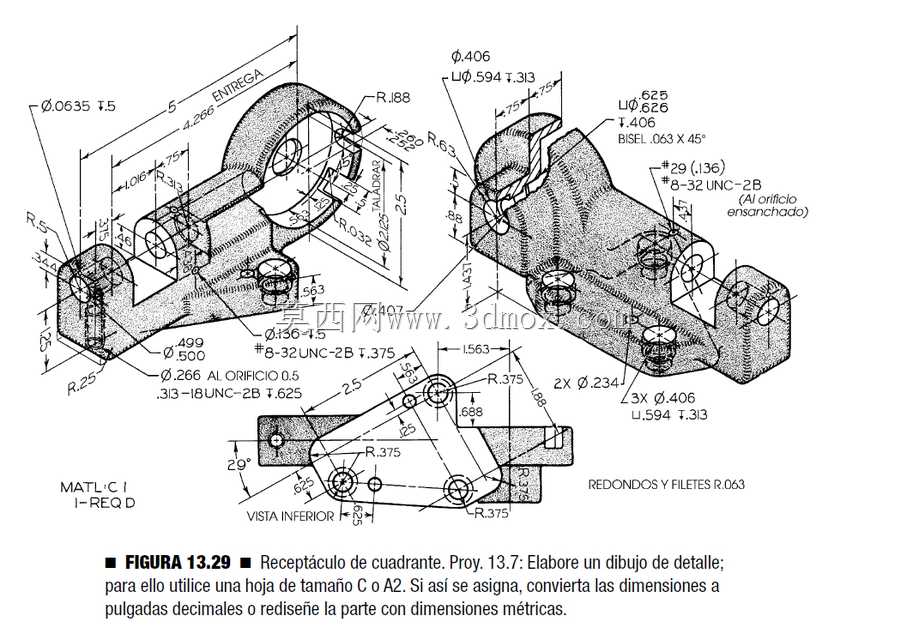

表盘固定器机械结构三维建模练习作品

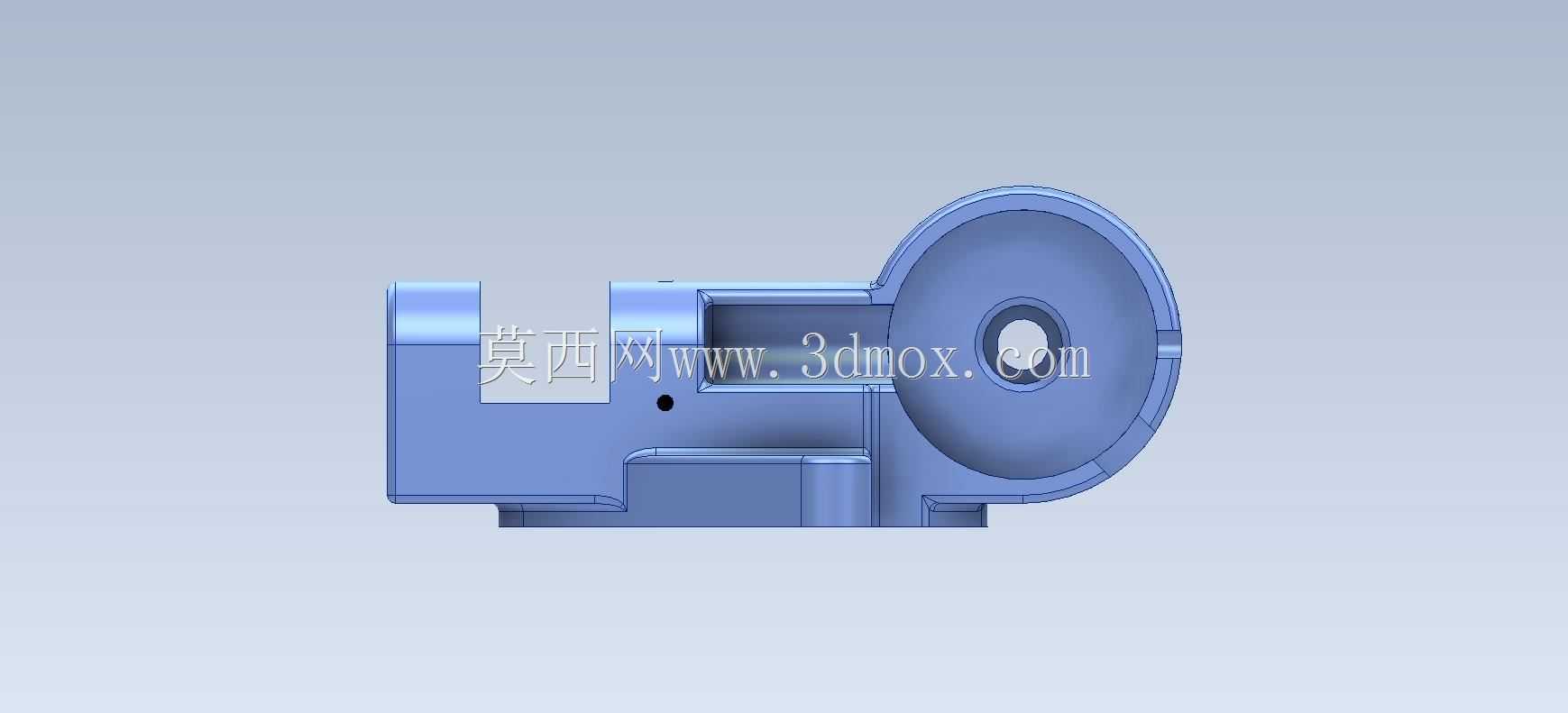

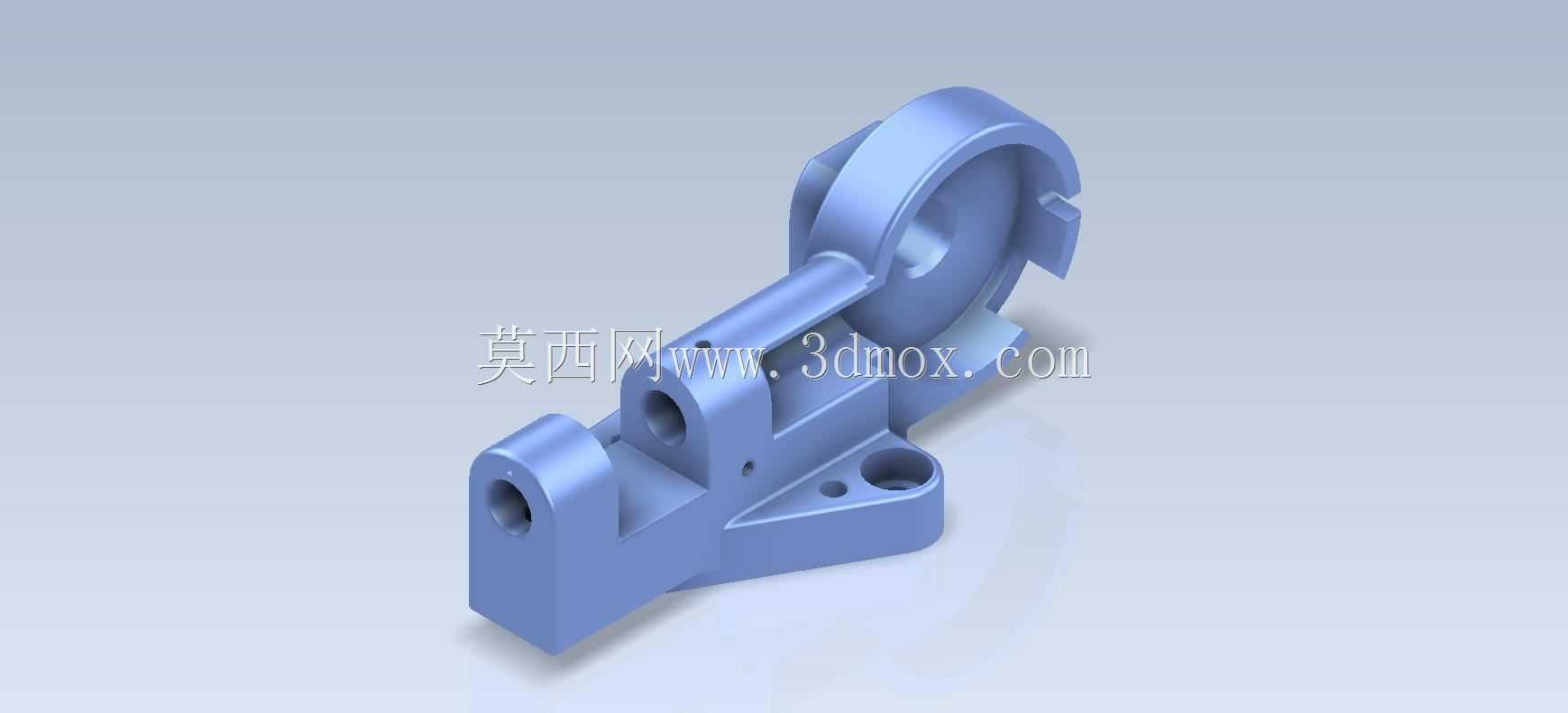

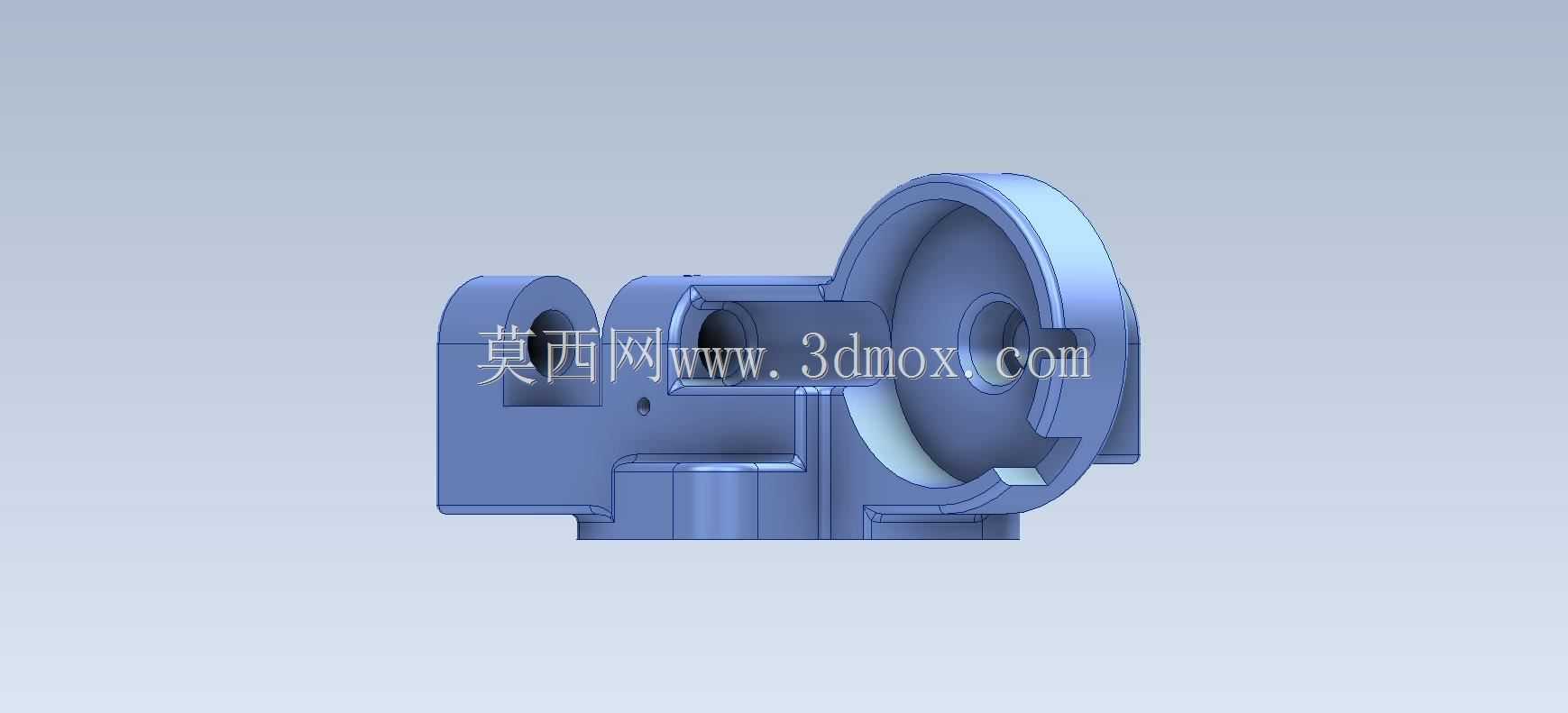

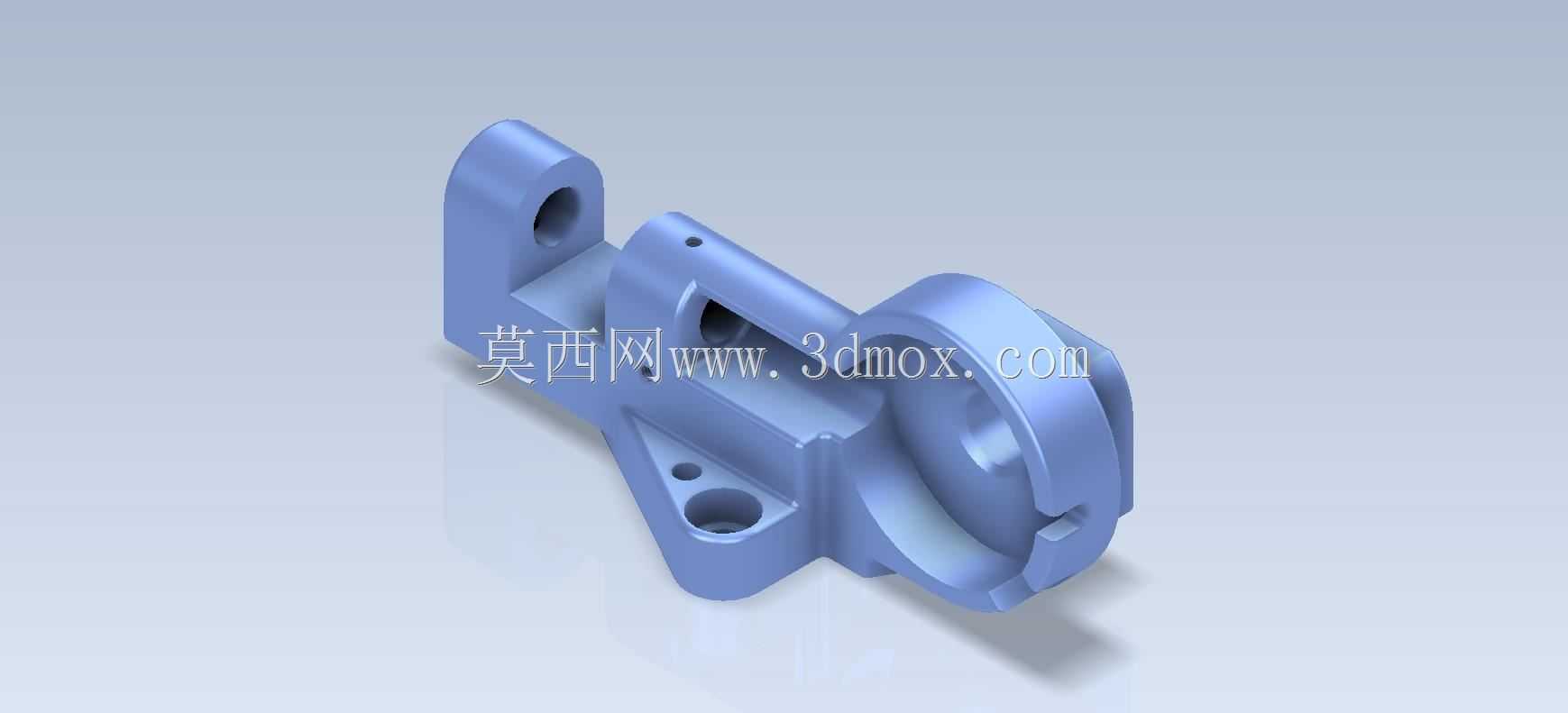

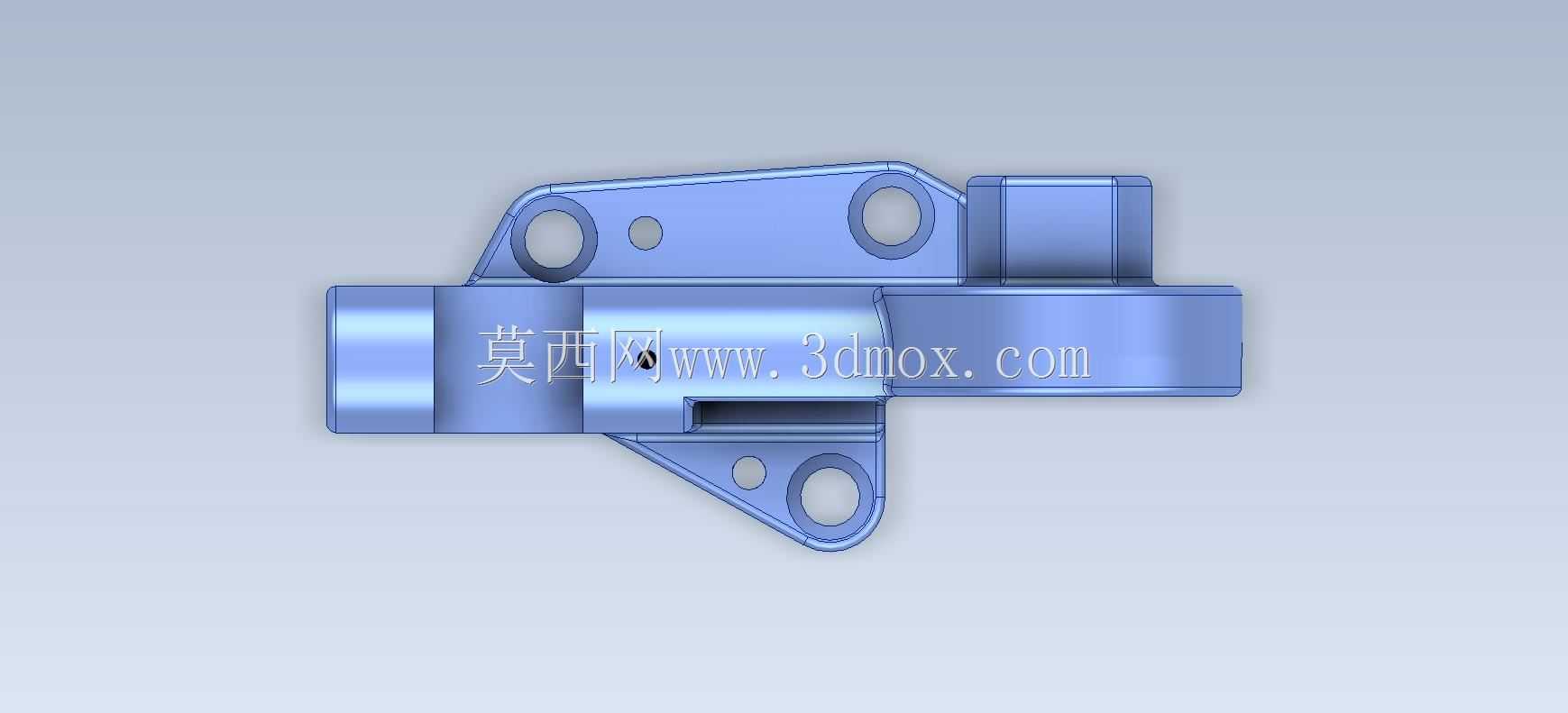

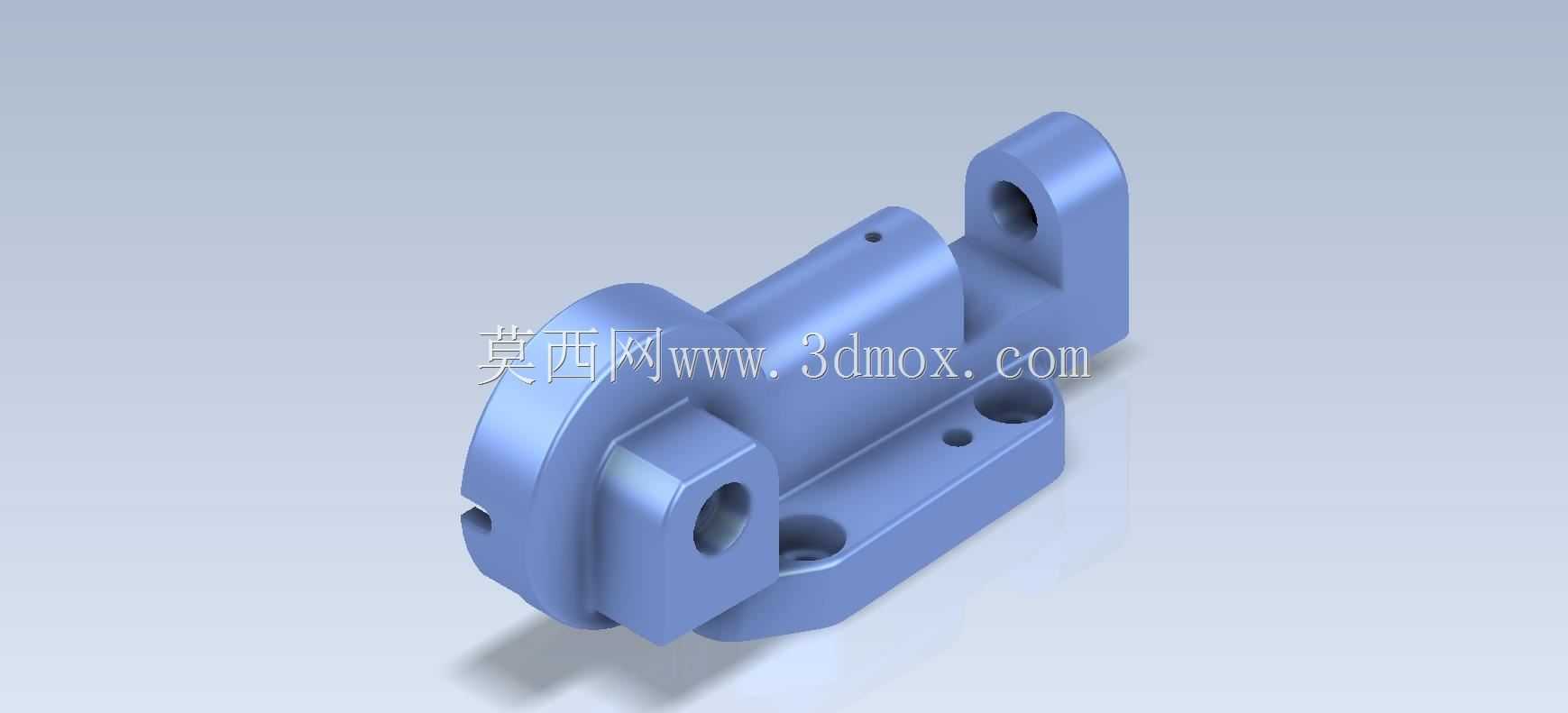

　　在日常的机械结构基础训练中，这类表盘类固定支座的建模练习，是很多刚接触三维结构设计的从业者绕不开的典型案例，它涵盖了支座类零件最常见的结构特征，能帮学习者快速建立从平面草图到三维实体、再到装配适配的完整设计逻辑。这类固定件最常见的应用场景，是各类台式检测仪器、老式工业仪表盘的安装固定环节，比如车间里的台式百分表座支架、小型测量台的表头夹持结构，还有教学用测绘实验台的表盘安装位，都能看到同类型结构的影子，它的核心作用是给圆形表盘类部件提供稳定的安装基准，同时预留出调节、走线的空间，避免表盘在使用过程中出现晃动、偏移，影响读数精度。从功能特性上看，这个零件整合了三类核心结构：一端是半包围的圆形卡槽结构，用来承托表盘的圆柱外壳，

　　卡槽内侧预留的台阶位刚好能卡住表盘外圈的定位凸缘，不需要额外打胶或者加装紧固件就能实现轴向限位，安装时只需要把表盘从侧面推入卡槽，就能完成初步定位；中间段是带加强筋的连接臂，连接臂上预留了两个同轴的通孔，是用来穿装锁紧螺杆的，当表盘推入卡槽后，拧紧螺杆就能让卡槽产生微小的弹性形变，把表盘牢牢抱紧，同时这两个孔也可以作为整个固定器的角度调节转轴位，配合支架上的锁紧结构，就能实现表盘俯仰角度的调整，方便不同身高的操作人员读取数值；另一端是带两个安装孔的固定底座，底座上的沉孔设计可以让内六角螺丝的头部完全埋入零件表面，不会突出刮伤操作人员或者干涉其他部件的运动，底座和连接臂之间的三角加强筋，是这类悬臂类支座必不可少的结构，能大幅降低悬臂受力时的形变量，避免长期使用后连接臂出现下垂变形，导致表盘读数偏差。在设计思路上，这类练习件的建模逻辑完全遵循实际机加工的工艺顺序：首先绘制底座的轮廓草图，拉伸得到底座的基础实体，然后绘制连接臂的截面，拉伸后和底座做合并，接下来绘制端部的圆形卡槽，通过旋转切除得到卡槽的内凹结构，之后依次添加安装孔、锁紧孔、加强筋这些附属特征，最后对所有锐边做倒圆角处理——这里的倒圆角不是单纯为了外观好看，一方面是去除机加工后的毛刺，避免安装时划手，另一方面是降低应力集中系数，让零件在受抱紧力、安装锁紧力的时候，不会在锐边位置出现应力开裂。从安装边界尺寸来看，这类练习件的尺寸设定完全适配常规直径60mm的工业标准表盘，

　　整体长度控制在120mm左右，底座的安装孔距设定为45mm，刚好匹配通用实验台架上的预留安装孔位，连接臂上的锁紧孔直径设定为8mm，适配标准的M6锁紧螺杆，卡槽的开口宽度比表盘直径小0.5mm，这样既可以保证推入时的顺畅度，又能在螺杆锁紧时提供足够的抱紧力，不会出现表盘打滑转动的情况。实际建模过程中需要特别注意几个容易出错的位置：一是卡槽和连接臂的衔接位置，要做相切过渡，不能出现直角衔接，不然实际注塑或者铣削加工的时候会出现应力集中，而且三维建模时如果这里的几何约束没做好，很容易出现零厚度几何体的报错；二是底座上的沉孔深度要和所选螺丝的头部长度匹配，不能太深导致螺丝拧入后螺纹啮合长度不足，也不能太浅导致螺丝头突出安装面；

　　三是加强筋的厚度要控制在主体壁厚的0.7倍左右，太厚的话注塑加工时容易出现表面缩痕，太薄的话起不到足够的加强作用。很多初学者做这类练习的时候，容易只关注外形的相似度，忽略各个特征之间的尺寸配合逻辑，比如把卡槽的直径做的和表盘完全一致，没有预留抱紧间隙，或者把安装孔的位置做的随意偏移，导致实际装配的时候和支架孔位对不上，这类问题在基础练习阶段就要刻意规避，养成从装配需求、加工工艺反推零件尺寸的设计习惯，而不是单纯照着图片描外形。这类固定件虽然结构简单，但是整合了拉伸、旋转、切除、筋、孔、圆角这些最常用的三维建模命令，把这个零件的建模逻辑吃透，后续做更复杂的支座类、支架类零件的时候，就能快速梳理出建模顺序，不会出现特征顺序混乱、后续修改困难的问题。
