缺口式铰接连接座结构设计

　　在轻工自动化输送线、小型工装夹具的铰接点位设计中，这类带缺口的连接座是非常常见的铰接承载零件，日常主要承担两个相对摆动构件之间的枢接承载作用，多数用在需要快速拆装铰接轴的工位，比如小型翻转料斗的铰接支点、工装压板的摆动连接位、手动夹具的连杆铰接处，相比整环式的轴套结构，缺口设计能让装配人员不用从轴端逐段穿装，直接从侧方卡入枢轴即可完成预装，能大幅缩短设备组装、后期维护换件的时间，在小批量非标设备的装配场景里实用性很强。

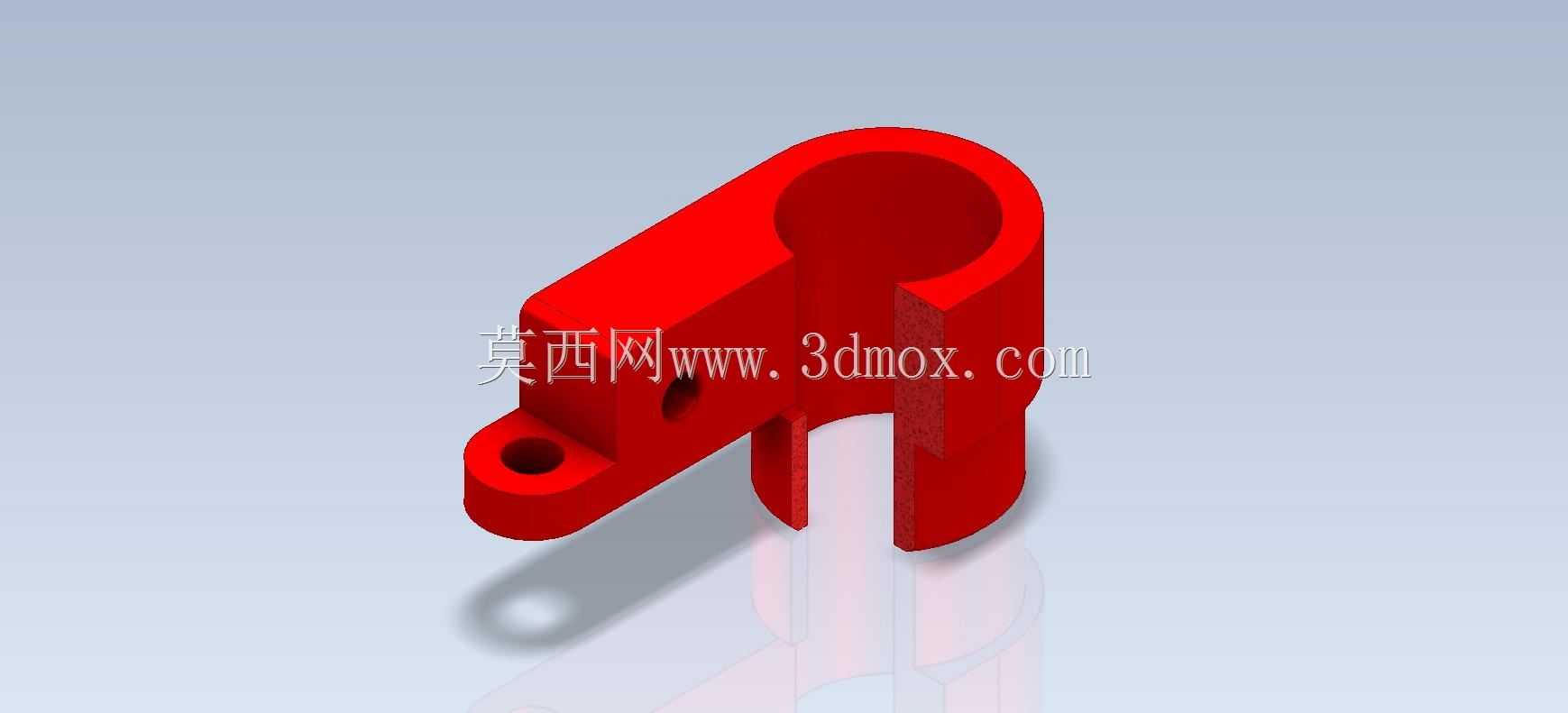

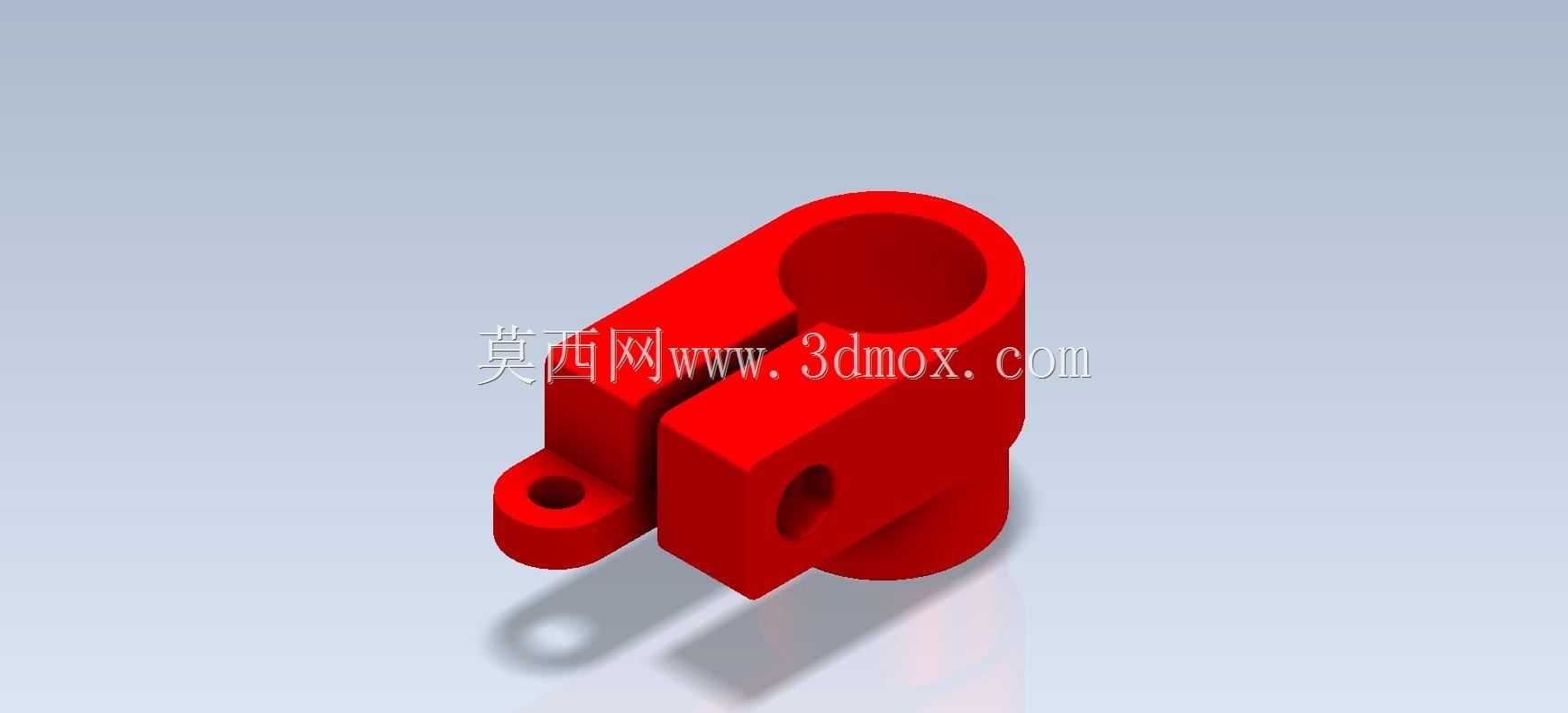

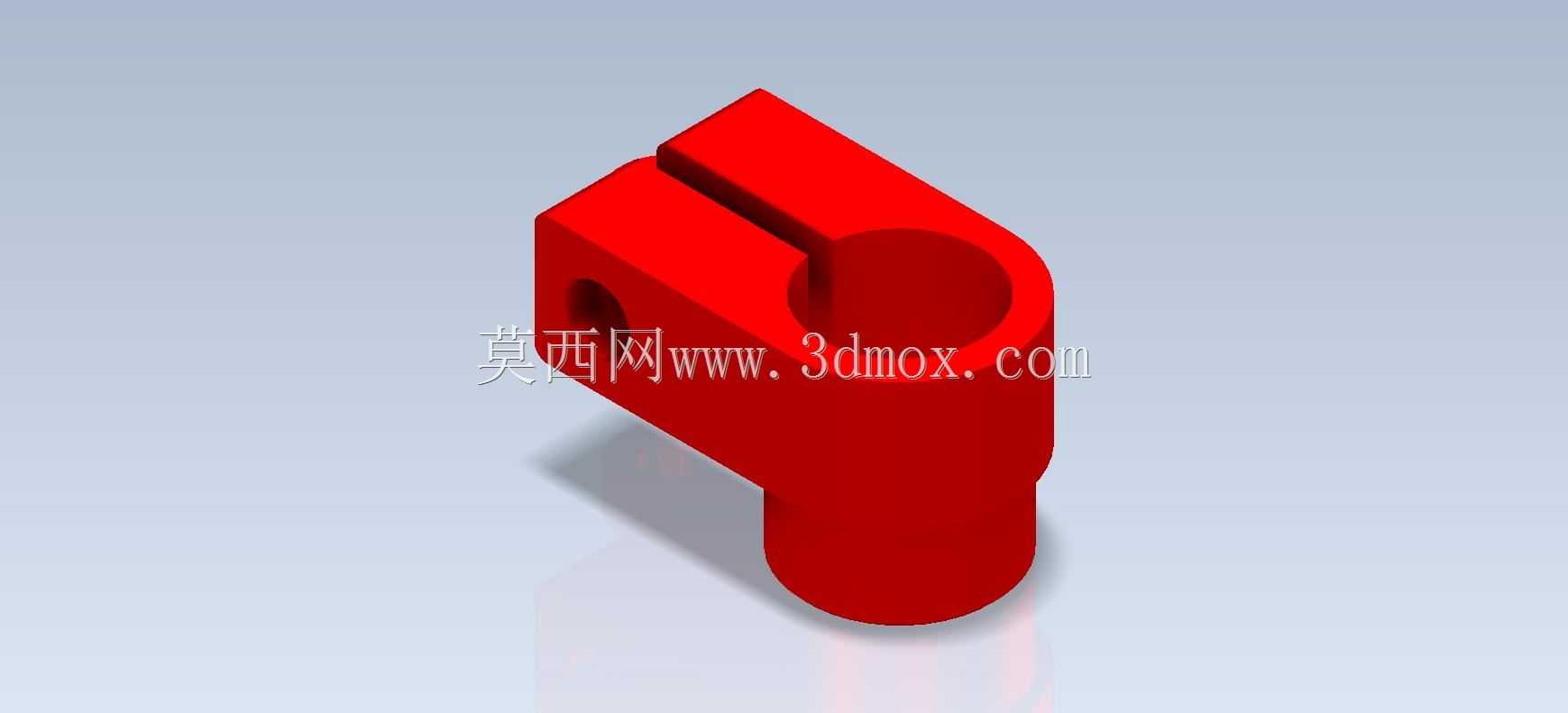

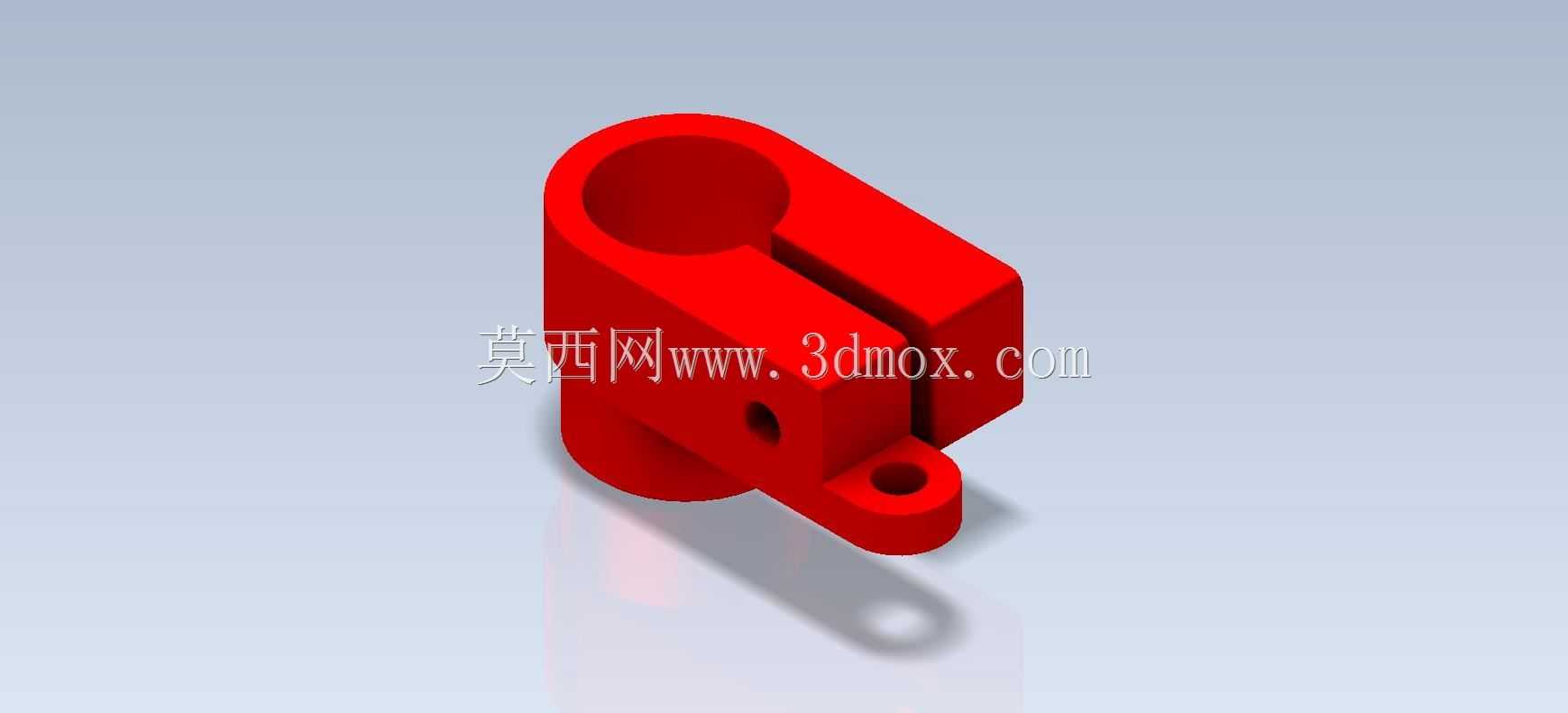

　　从功能特性来看，这个零件的主体是竖向的筒状承载结构，内腔用来穿装主支撑轴或者固定立柱，承担整个铰接点位的主要径向载荷，侧方延伸出的带孔耳板是铰接副的安装位，用来穿装铰接销轴，连接需要摆动的连杆或者摆臂，而主体上开设的缺口配合对应的锁紧结构（通常是螺栓穿过缺口两侧的通孔收紧），可以让主体筒腔产生微量的弹性形变，抱紧内腔穿装的轴件，既可以实现连接座在轴上的位置固定，也能根据实际装配需求调整连接座的安装高度、周向角度，适配不同的安装工位需求。耳板上的铰接孔与主体筒腔的轴线呈空间垂直布局，保证铰接摆动的平面与主支撑轴的轴线垂直，避免摆动过程中出现卡滞、别劲的问题。

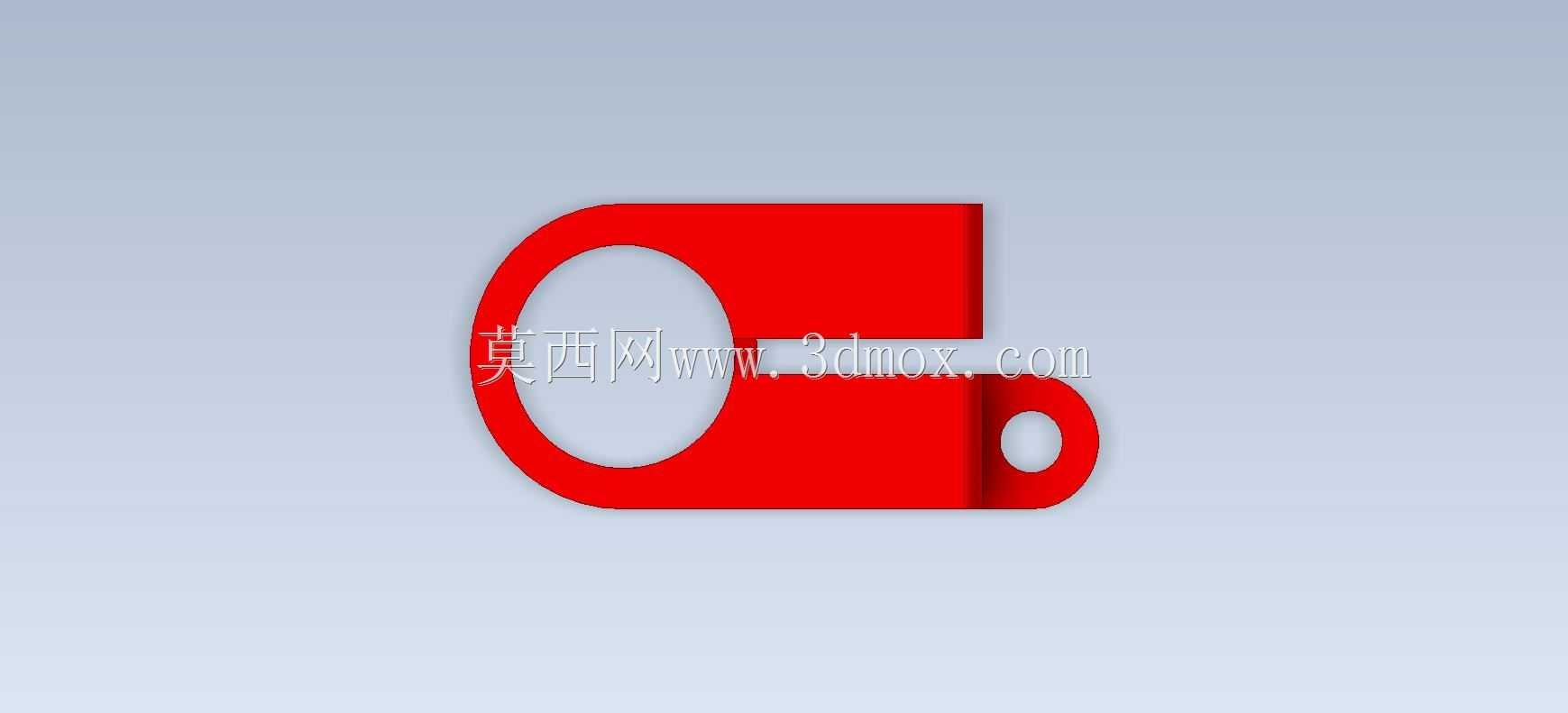

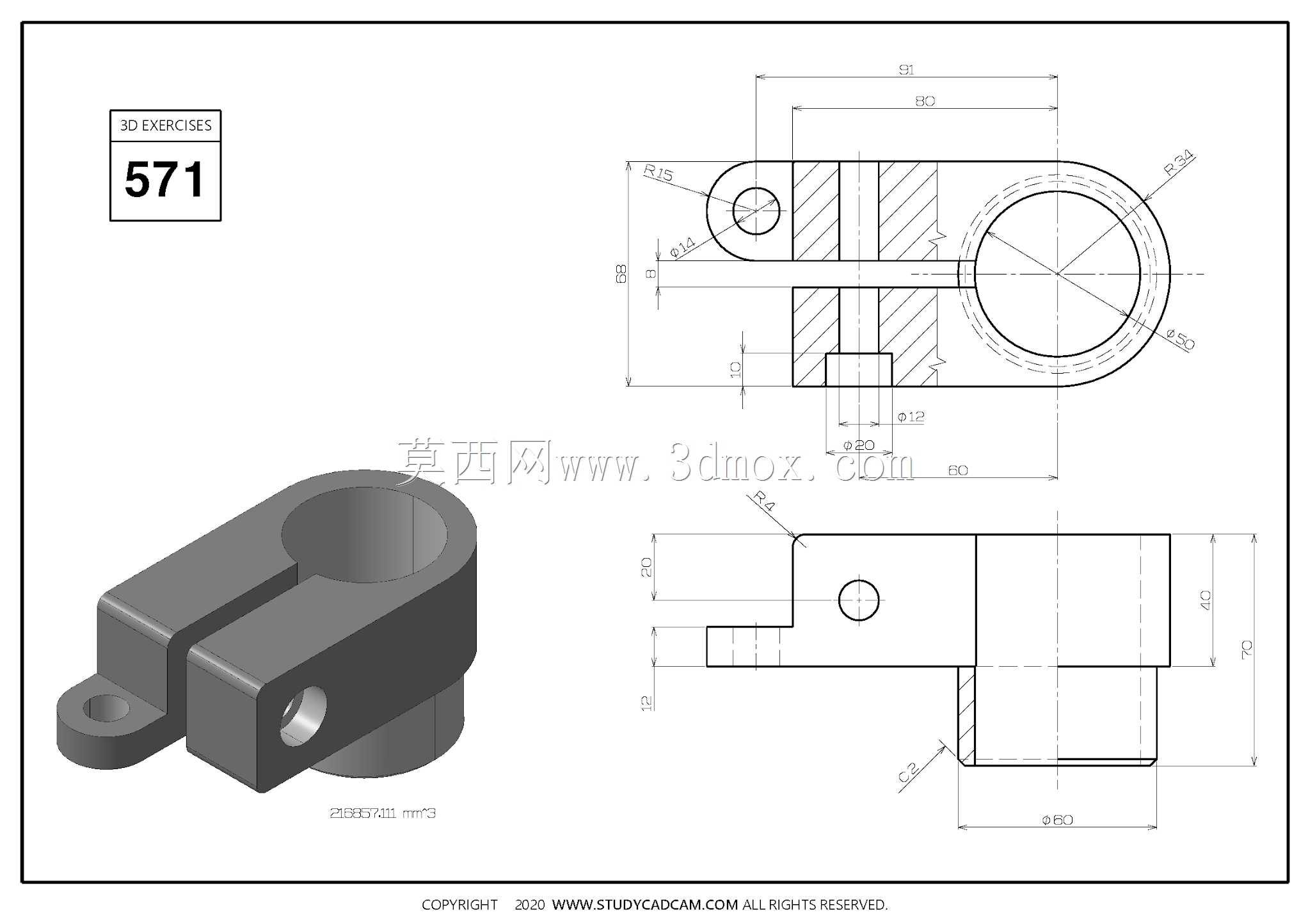

　　做这个零件的三维建模时，首先要梳理清楚各个特征的几何约束关系：主体筒的内外圆柱面要保证同轴度，否则收紧抱紧轴的时候会出现接触不均、锁紧力不足的问题；缺口的两个分割面要平行于主体筒的轴线，同时缺口两侧的螺栓过孔要保证同轴，且孔的轴线要垂直穿过缺口的中分面，这样锁紧螺栓拧紧的时候，缺口两侧的受力才会均匀，不会出现单侧形变过大导致筒腔失圆的情况。侧伸的铰接耳板要做根部的圆角过渡，避免长期受摆动载荷的时候出现应力集中断裂，耳板上的铰接孔要和耳板端面垂直，保证销轴穿装后不会出现偏斜。建模过程中可以先绘制主体的圆柱截面，拉伸得到主体基础结构，再通过拉伸切除做出缺口特征，之后绘制侧耳的草图拉伸成型，最后依次完成各个孔位的切除、边角的圆角处理，整个建模过程要注意各个特征的先后顺序，避免出现特征参考丢失的问题，同时要预留好加工余量的考量，比如筒腔的内径公差要根据所选的配合轴径设置合理的间隙配合公差，铰接孔的公差要适配铰接销轴的配合等级，保证摆动顺畅无旷量。

　　从安装边界来看，这类零件的主体筒内径决定了适配的主支撑轴直径，通常这类小型练习件的筒体内径在20-30mm区间，适配常规的轻型设备支撑轴，整体的外形长度方向尺寸控制在50mm左右，宽度方向（含侧耳）在40mm上下，不会占用过多的安装空间，安装时需要注意在轴上预设的位置固定，锁紧缺口螺栓的时候要采用对角分次拧紧的方式，避免筒腔单侧受力形变导致轴线偏斜，铰接耳板连接摆臂的时候，要保证摆臂的两个连接面和耳板侧面平行，销轴穿装后要加装轴用挡圈或者开口销防止销轴脱出，日常使用中要定期在铰接孔位置加注润滑脂，减少摆动磨损，延长零件的使用寿命。这类零件的加工通常采用45号钢切削加工，成型后做发黑处理提升防锈能力，有轻量化需求的场景也可以采用铝合金6061材质加工，降低整体构件的重量，适合用在手动操作的小型工装上，降低操作人员的劳动强度。在实际设计选型的时候，要根据铰接点位的承载载荷核算主体筒的壁厚、耳板的厚度，避免载荷过大导致零件变形断裂，缺口的宽度要控制在合理范围，既要保证锁紧时有足够的形变抱紧量，也不能缺口过宽导致主体结构强度不足，通常缺口宽度设置在3-5mm即可满足常规M6-M8锁紧螺栓的收紧形变需求。
