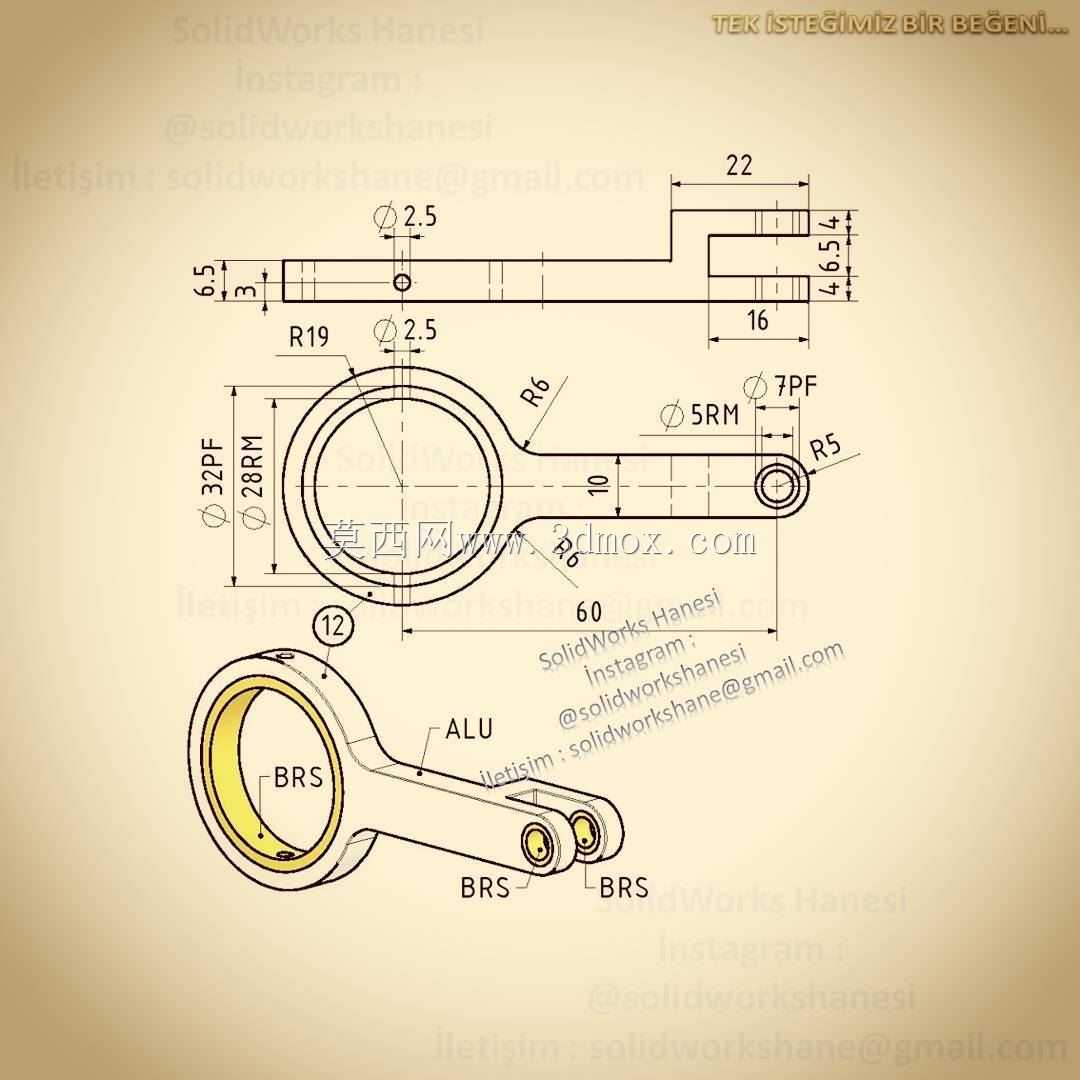

带环座双孔叉式连杆结构练习模型

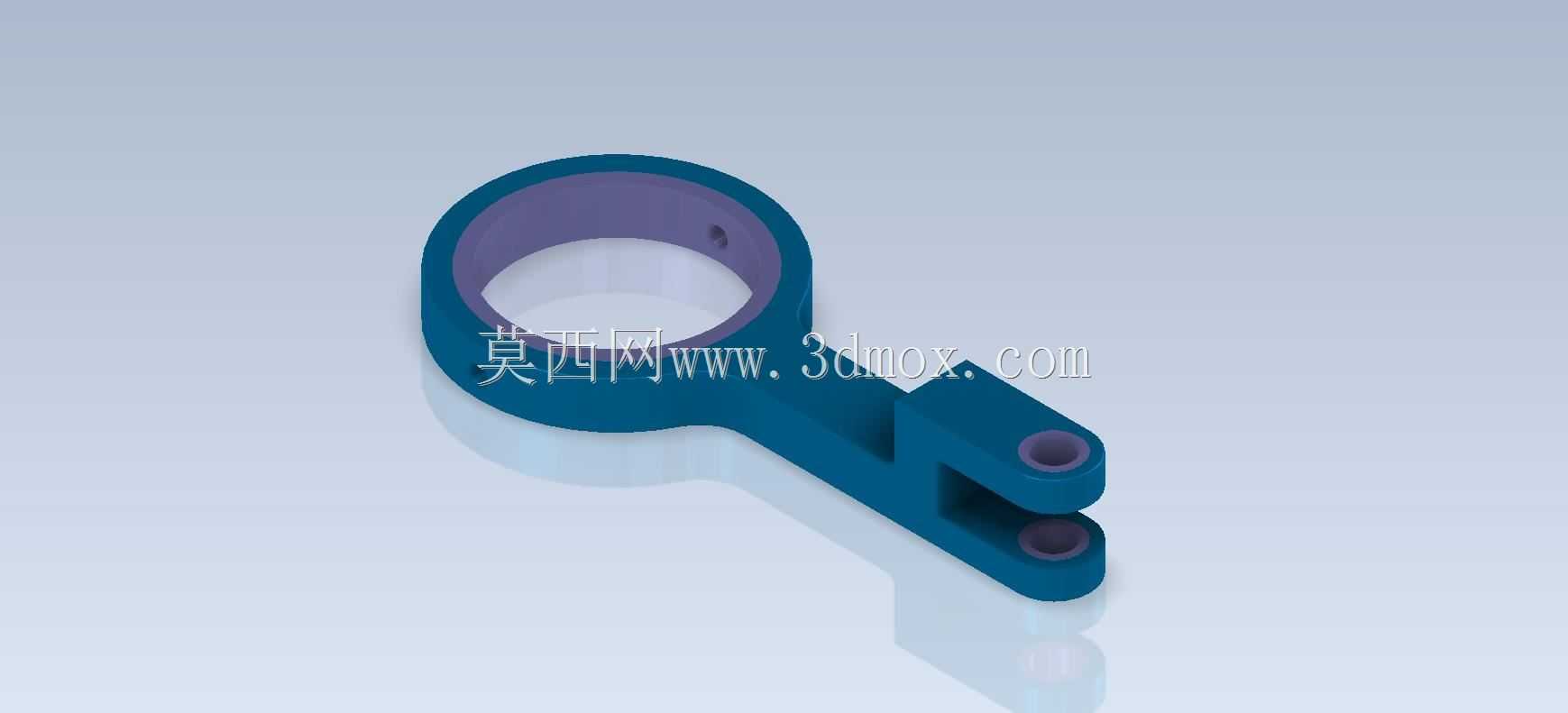

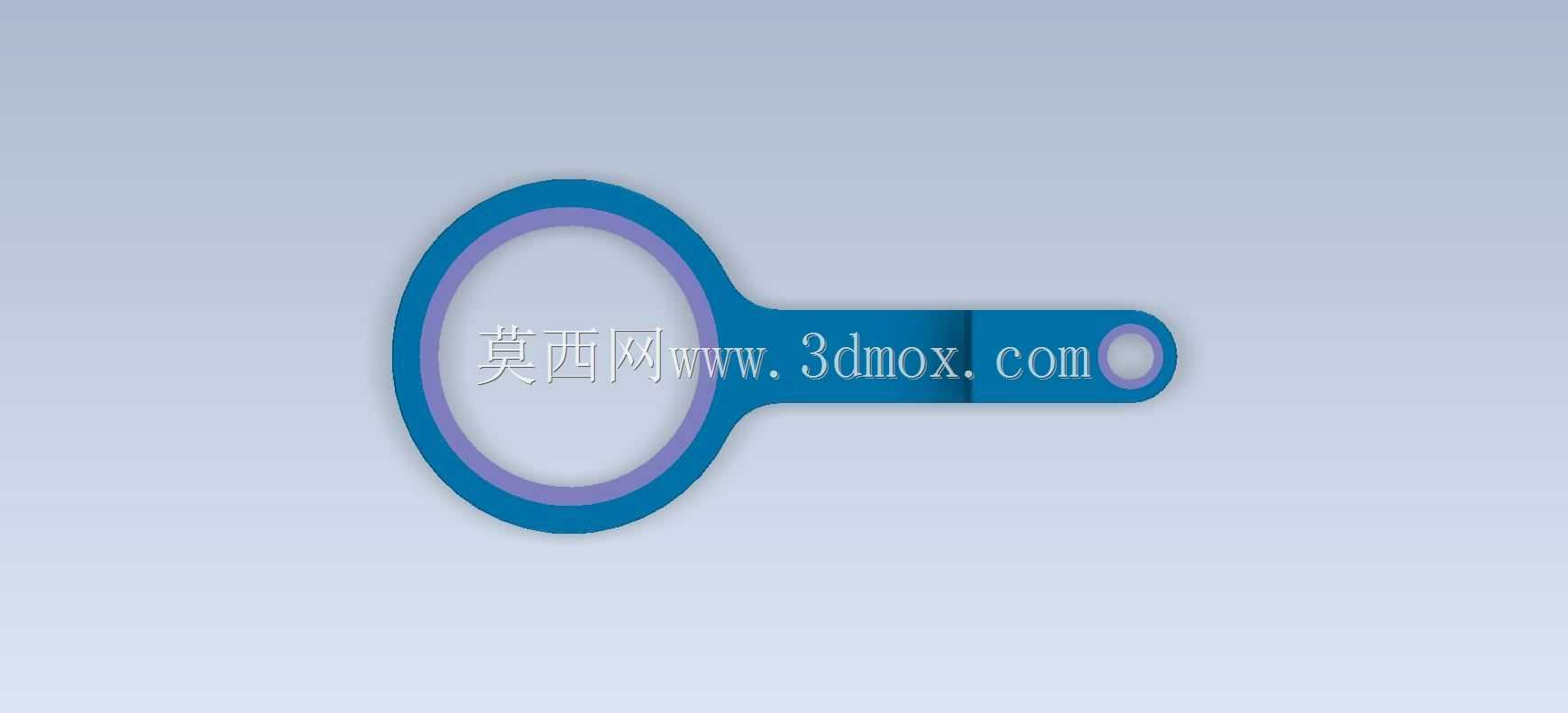

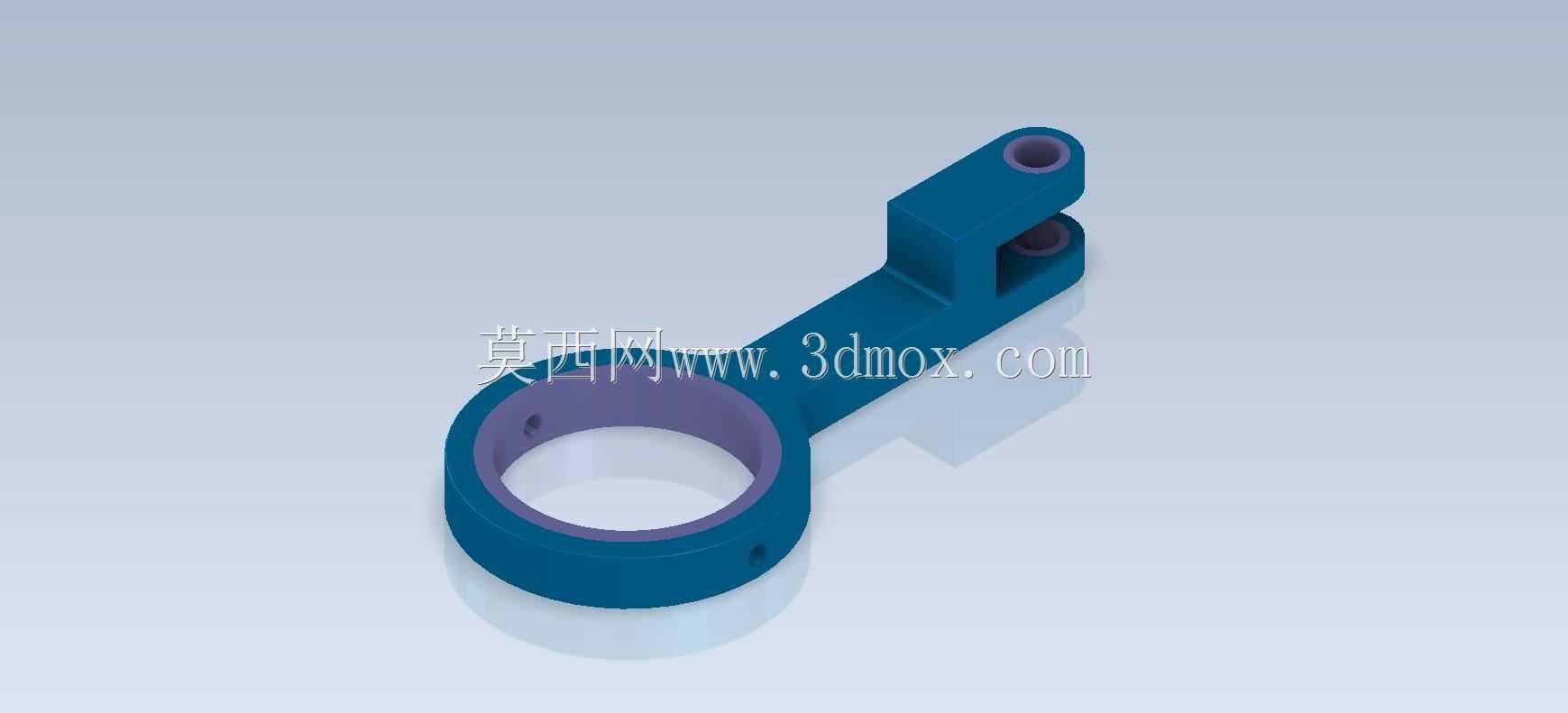

　　这类带环形安装座的双叉孔连杆，在轻工自动化输送线、小型专用工装的往复传动机构里十分常见，很多入门做结构设计的工程师刚接触传动件建模时，都会拿这类零件做特征建模的基础练习，因为它涵盖了回转类特征、拉伸凸台、切除孔位、圆角过渡这些机械建模里最常用的操作逻辑，同时也能直观理解连杆类零件的受力与安装边界要求。先从实际安装场景来说，这个零件一端的大尺寸环形座，是用来套在固定光轴或者回转销轴上的，环的内孔有严格的公差配合要求，一般选H7间隙配合，保证连杆能绕销轴顺畅摆动，不会出现卡滞，环的侧壁厚度是根据传递的扭矩来核算的，日常在小型气动摆台、料仓拨料机构里用的同结构连杆，环壁厚度通常不会低于内孔直径的1/6，避免反复受交变载荷出现根部断裂。

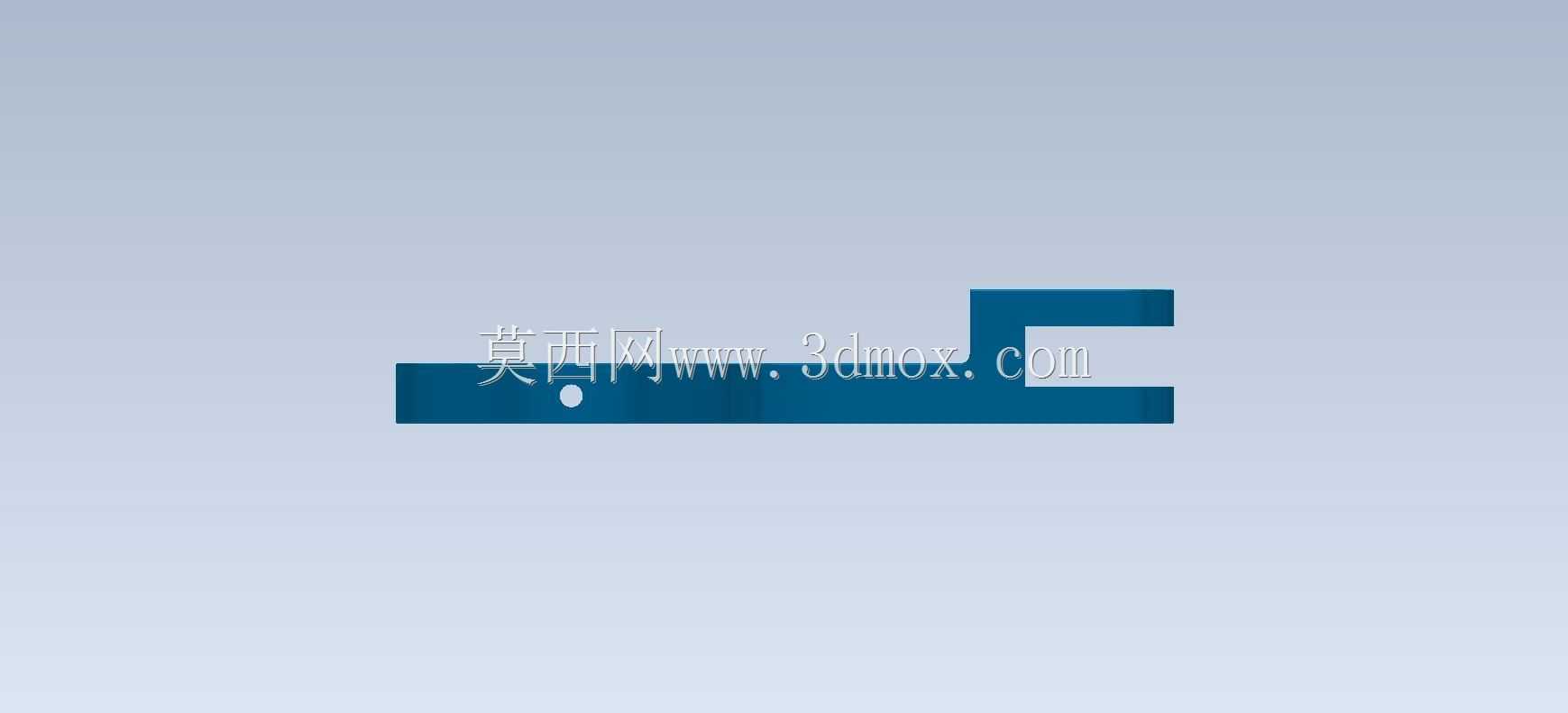

　　环座侧面延伸出来的杆身做了等截面过渡，没有做多余的减重槽，这也是入门练习件的典型设计，优先保证结构刚度，建模的时候不用处理复杂的筋位特征，能把重点放在特征的衔接逻辑上，杆身和环座衔接的位置做了大圆角过渡，这个圆角不是为了外观好看，是为了分散应力集中，实际生产里如果这个位置圆角做太小，零件在受摆动力冲击的时候，很容易在衔接处萌生裂纹，尤其是用尼龙或者POM这类工程塑料做小载荷传动件的时候，圆角半径至少要做到杆身厚度的0.3倍以上。杆身另一端的双叉耳结构，两个平行的耳片上开有同轴的安装孔，这个孔是用来连接从动侧的销轴，比如连接拨杆、滑块接头这类部件，两个耳片的间距要和对接接头的宽度匹配，间隙控制在0.1-0.2mm之间，

　　既不会因为间隙太大出现传动旷量，也不会因为间隙太小导致装配卡滞，耳片上的孔同轴度要求很高，建模的时候要注意两个孔的同轴度约束，实际加工的时候如果同轴度超差，装完销轴会出现别劲的情况，长时间运转会快速磨损销轴和孔壁。从设计思路上来说，做这类零件建模的时候，第一步一般是先绘制大环形座的截面草图，旋转生成环座基体，之后在环座的切向平面上绘制杆身的拉伸轮廓，拉伸到对应长度，再在杆身的末端绘制双叉耳的轮廓，拉伸切除出叉耳中间的避让槽，最后在两个耳片上做同轴的孔切除，最后统一添加各处的过渡圆角，整个建模流程要遵循“先基体、后局部，先主特征、后辅特征”的逻辑，不要一开始就去做小孔或者圆角这类细节，不然后续调整整体尺寸的时候会出现特征报错的问题。

　　关于安装边界，这个零件的整体长度是从环座的外圆端面到叉耳末端的距离，安装的时候要预留出环座绕销轴摆动的空间，尤其是杆身摆动到极限角度的时候，不能和周边的机架、其他传动件发生干涉，双叉耳的外侧宽度也要注意，不能超过对接安装位的槽宽，不然装配的时候塞不进去。另外环座的内孔如果是用在有润滑要求的场合，还可以在环壁上开一个小的注油孔，不过作为基础练习模型，这个版本没有添加这类细节，重点是把主体结构的特征关系表达清楚，让初学者能通过建模理解这类传动连杆的结构逻辑，后续做实际工程设计的时候，就能根据具体的载荷、安装空间去调整尺寸、添加细节特征，比如给孔位加衬套、给杆身加加强筋、调整环座的厚度来匹配不同的轴径。很多刚接触三维建模的新手容易犯的错误，就是做双叉耳的时候两个孔不同轴，或者杆身和环座的衔接位置没有做相切约束，导致生成的实体有尖锐的棱边，不仅不符合实际加工的工艺要求，做工程图的时候也没法正确标注尺寸，还有的新手会把圆角加的顺序搞错，先给小棱边加了小圆角，最后再加衔接处的大圆角的时候，就会出现特征冲突，生成碎面，这些细节都是做这类基础练习的时候需要重点注意的，练熟这类零件的建模逻辑，后续做更复杂的多连杆传动机构，比如平行四边形抬升机构、曲柄摇杆机构的时候，就能快速上手，不会在基础特征上出问题。
