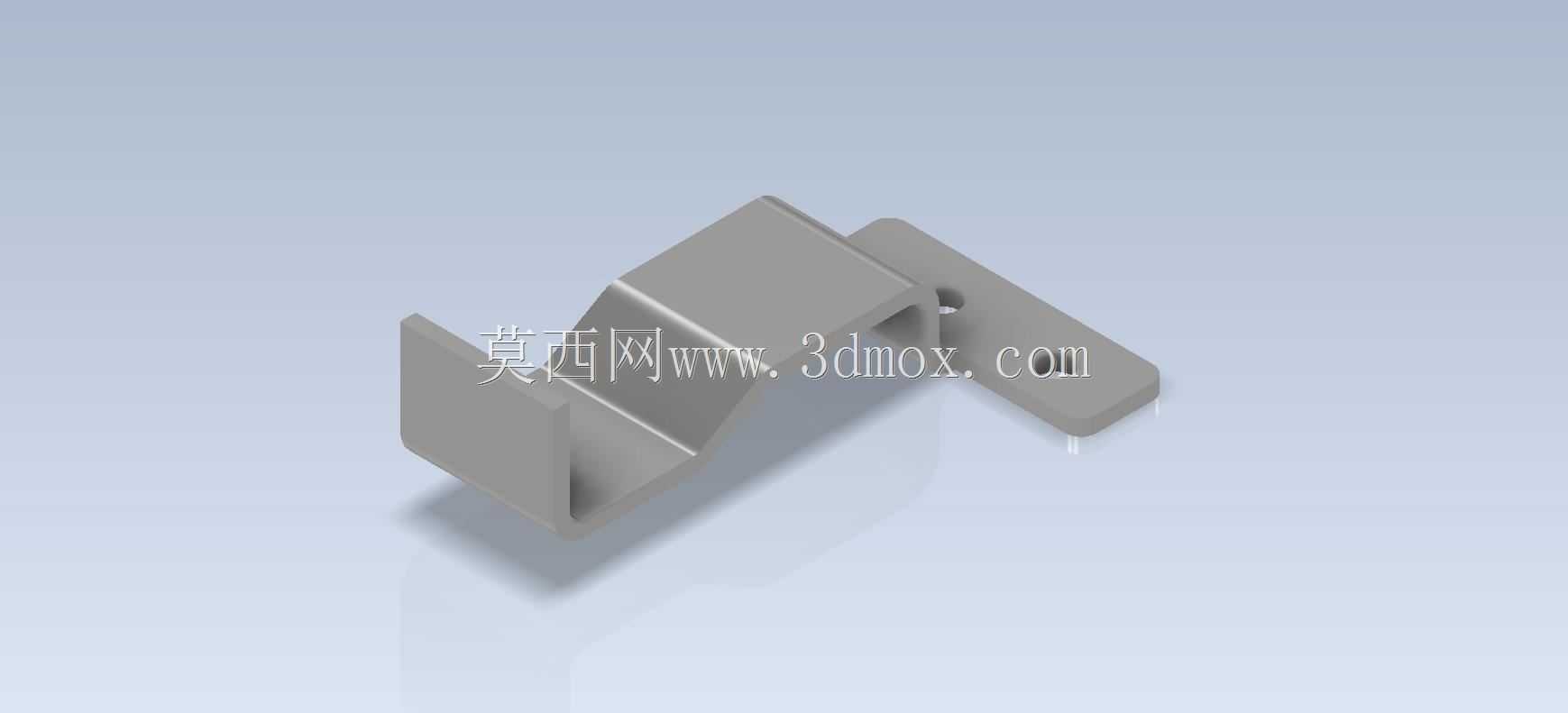

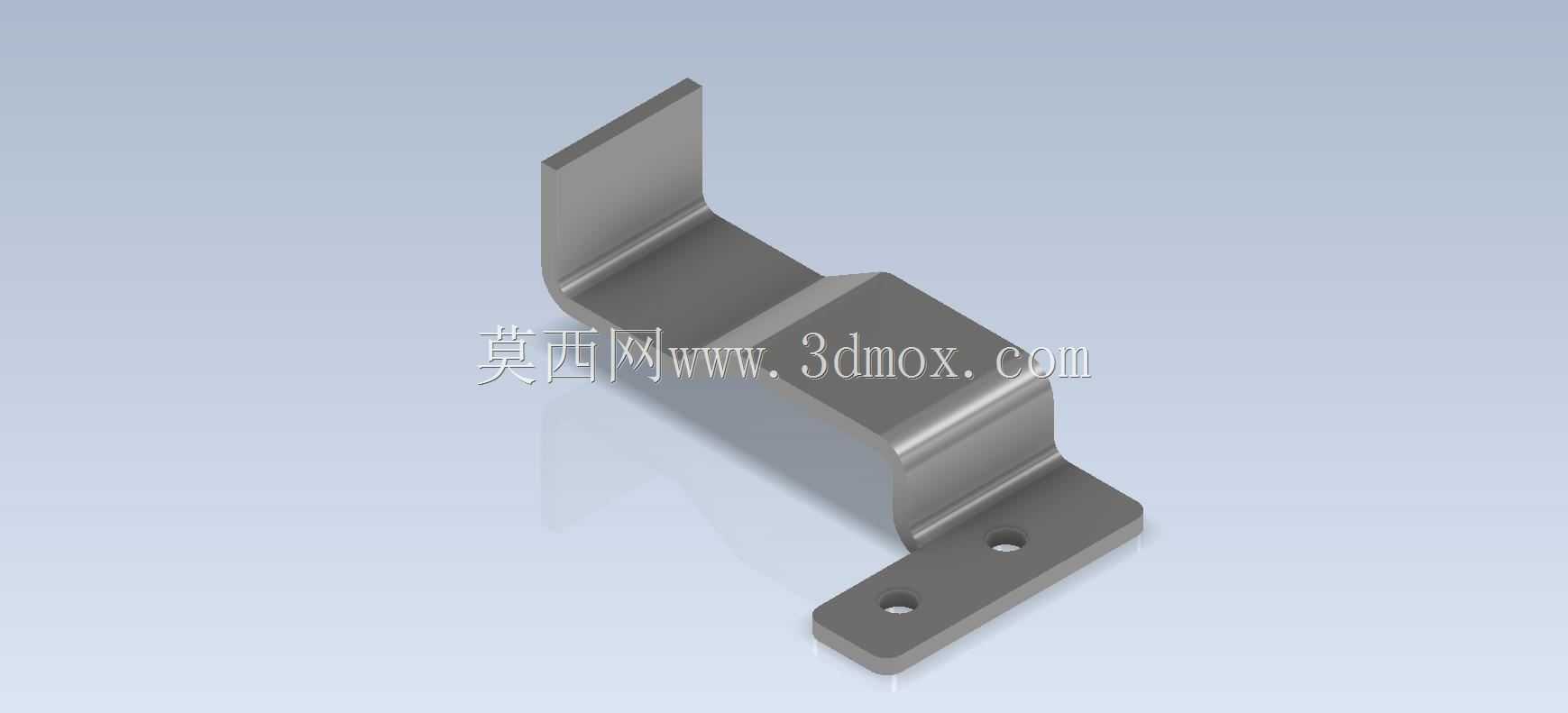

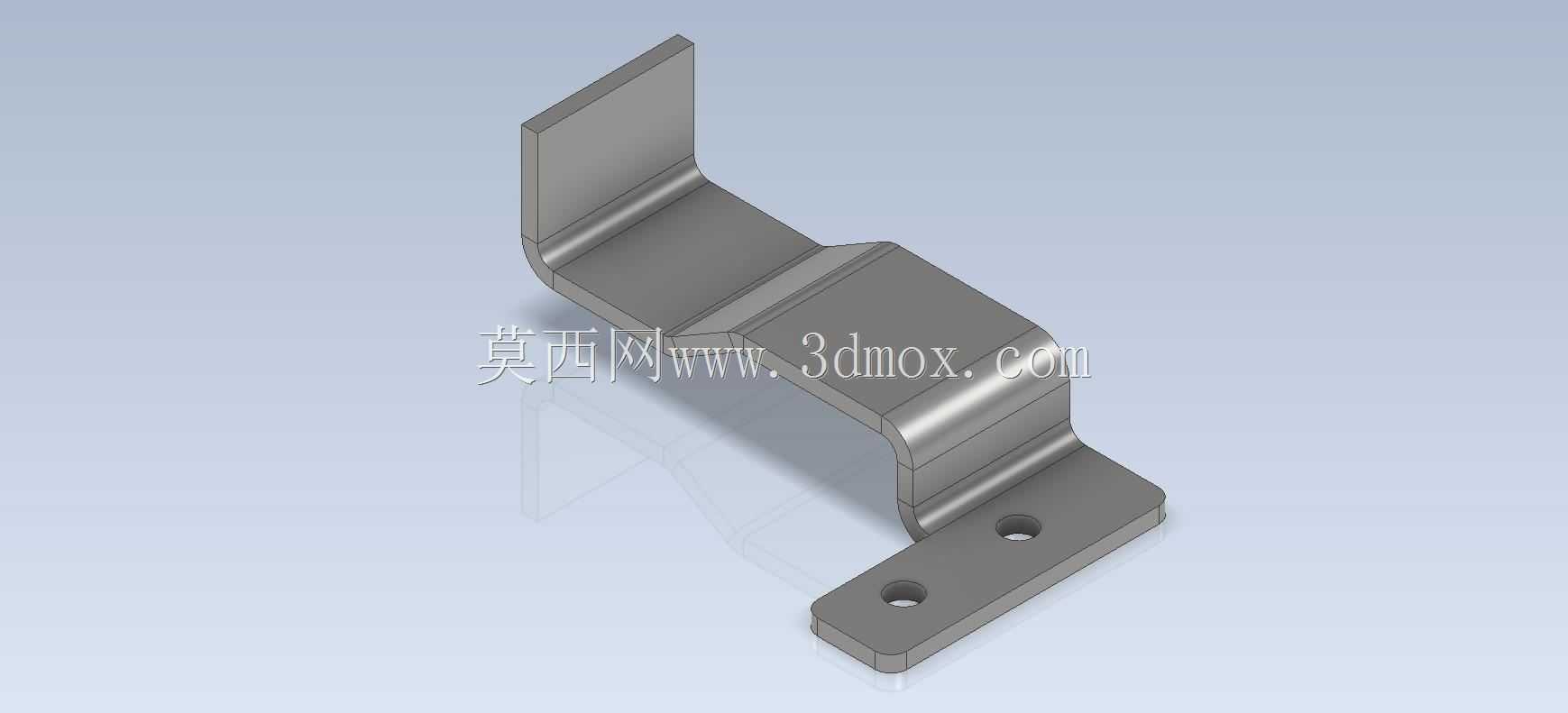

多折边带安装孔钣金固定支架结构

　　这类多折边钣金支架在工业现场的应用场景十分广泛，小到电气柜内部的元件承托、自动化线体上的传感器安装基座，大到小型设备的壳体连接固定、输送线侧边的导向件挂载，都能见到这类结构的身影。它不需要承担大吨位的重载载荷，核心作用是在有限的安装空间内，完成两个垂直或存在高度差的安装面之间的刚性连接，同时通过自身的折弯形态避让安装区域内的其他管线、凸起结构，避免装配干涉。

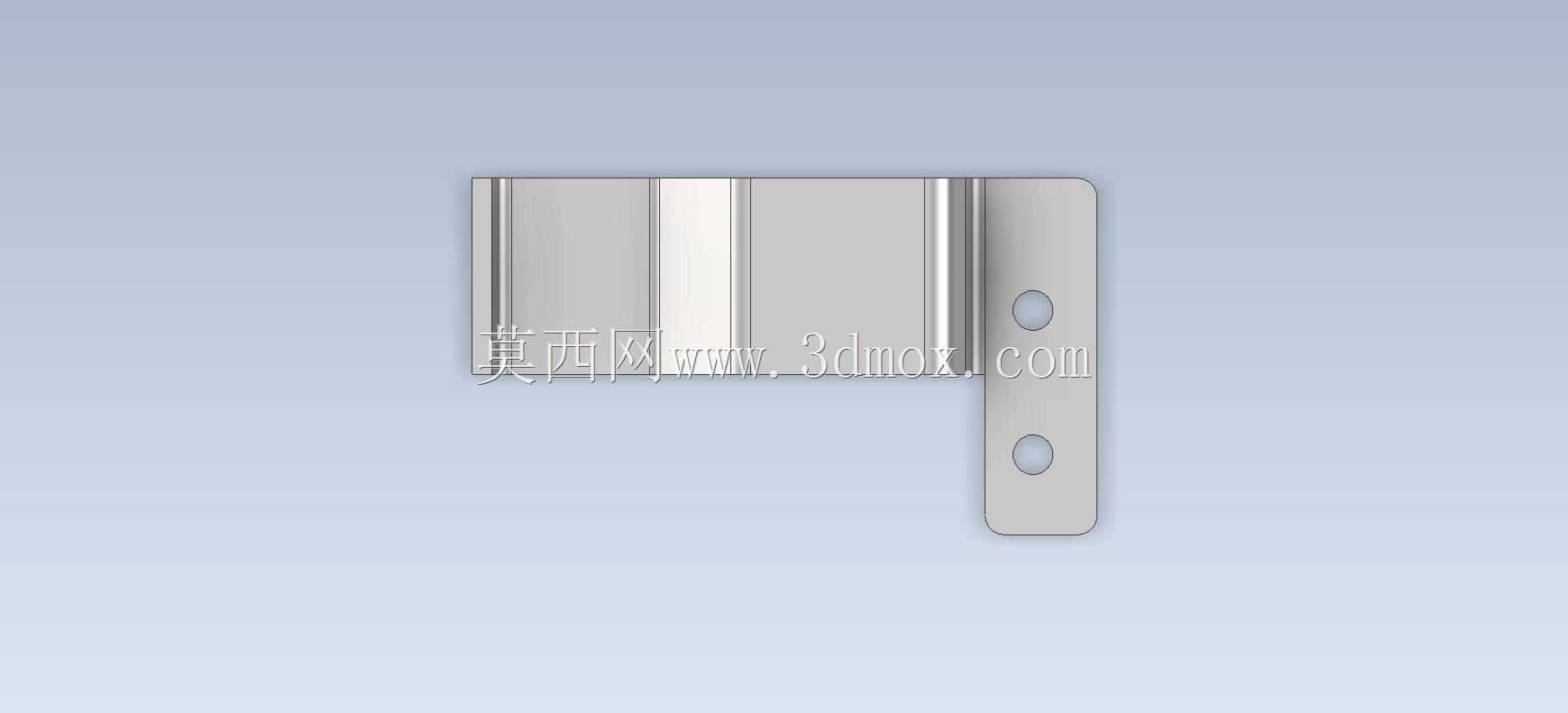

　　从功能特性来看，这个支架采用多次冷折弯成型，没有额外的焊接拼接结构，整体刚性完全靠折弯处的形变强化来保证，长期使用下不会出现焊缝开裂、拼接错位的问题。底部的两个安装孔为通孔设计，适配常用的内六角圆柱头螺钉或者十字盘头螺钉，安装时可以根据现场的孔位偏差做小范围的位置调整，降低对安装基面的加工精度要求。上部的折边形成的垂直立面，既可以作为被固定件的定位靠面，装配时不需要额外做位置找正，只要将被固定件贴紧立面就能保证安装垂直度，也能在承受侧向载荷时分散应力，避免连接螺钉受剪切力断裂。

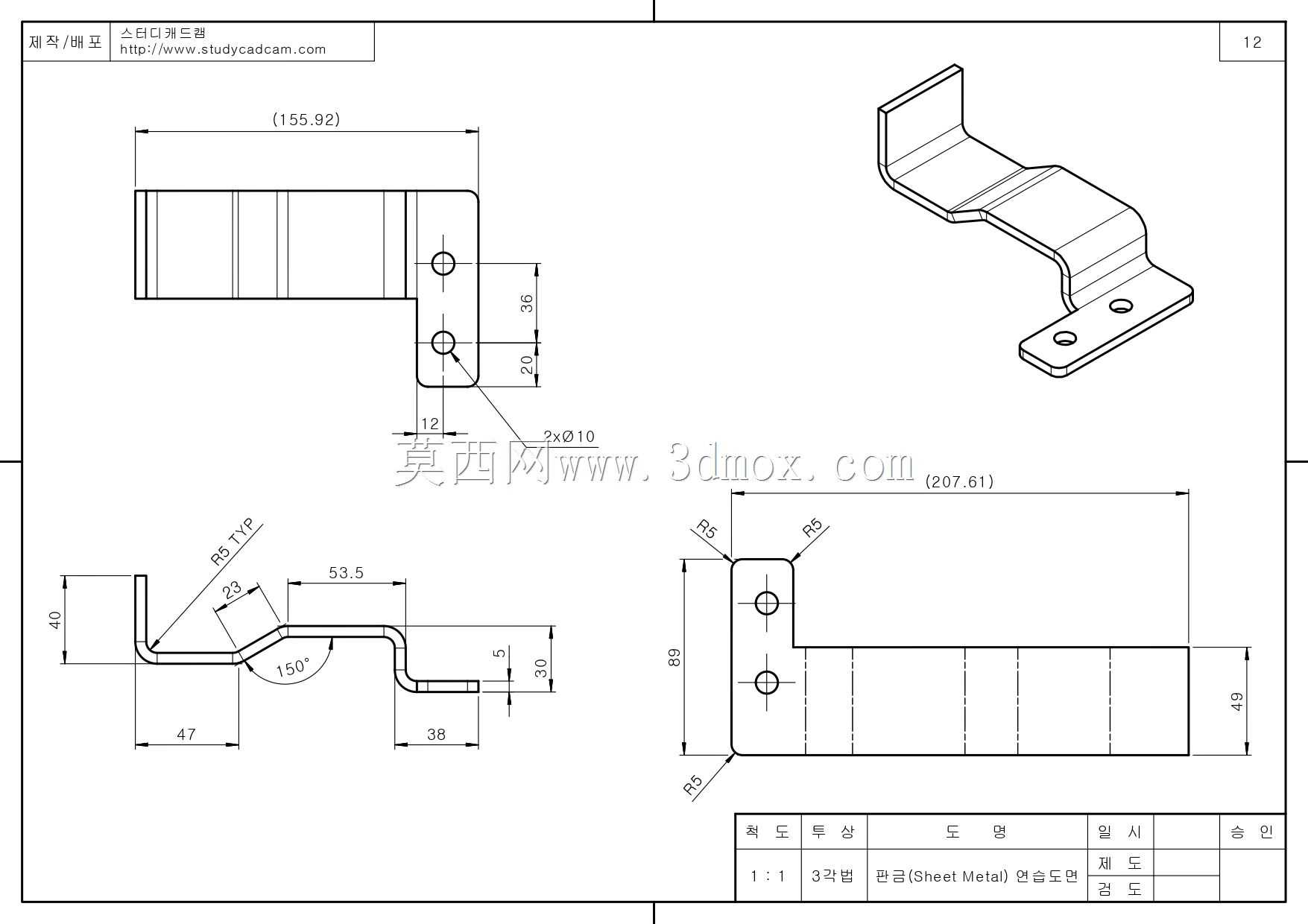

　　设计这类钣金件的时候，首先要确认的是安装边界的尺寸限制：底部安装面的两个孔中心距需要匹配安装基面上的预留孔位，通常这类小型支架的孔中心距公差控制在±0.2mm就能满足普通装配需求，不需要过高的精度要求徒增加工成本。折弯的内R角需要匹配所选板材的厚度，普通冷轧钢板折弯时内R取0.8到1.5倍板厚即可，R角过小容易导致折弯处外侧板材出现微裂纹，长期受振动载荷会出现断裂风险，R角过大则会导致折弯后回弹量难以控制，折边的角度和尺寸偏差超出允许范围。

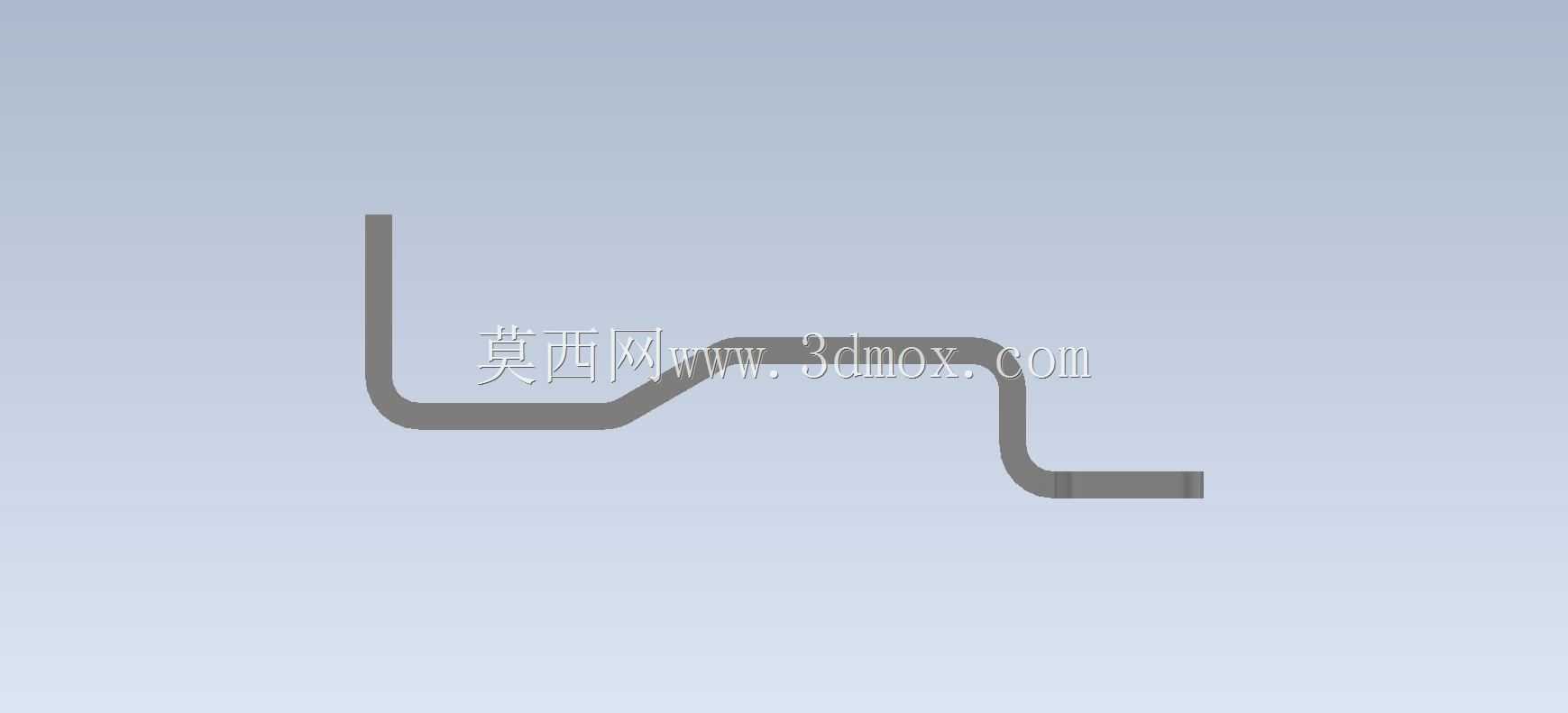

　　折边的高度设计需要兼顾两个方面，一是要保证被固定件的安装空间，上部折边的宽度要略大于被固定件的接触面宽度，避免固定时出现压接不稳的情况；二是要控制整体的悬臂长度，因为这类支架是单侧固定的结构，悬臂过长会导致受载后端部出现明显下挠，影响被固定件的位置精度，通常悬臂长度不超过安装面总长度的1.2倍时，普通1.5到2mm厚度的冷轧钢板就能保证足够的刚性，不需要额外增加加强筋结构，减少冲压工序的复杂度。

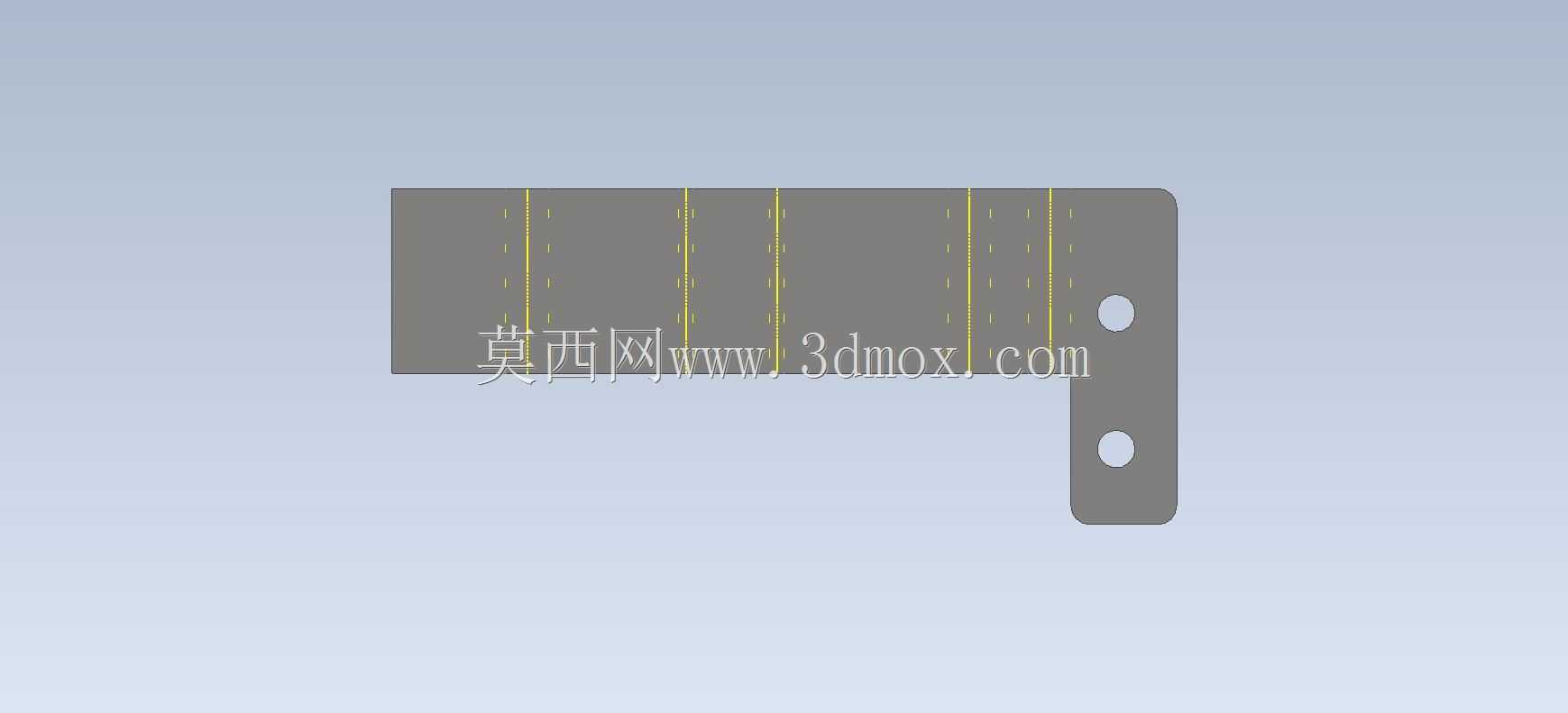

　　实际建模过程中，需要特别注意折弯扣除值的设定，不同板厚、不同折弯下模槽宽对应的扣除值存在差异，不能直接套用默认参数，否则展开后的下料尺寸会出现偏差，导致折弯后孔位错位、整体尺寸不符合要求。另外安装孔的位置要避开折弯变形区，通常孔边缘到折弯线的距离要大于1.5倍板厚，否则折弯时孔位会被拉扯变形，出现椭圆、翻边的问题，后续装配时螺钉无法顺利穿过。对于需要经常拆装的使用场景，还可以在安装孔位置压装压铆螺母，不需要在背面预留螺母的操作空间，进一步提升装配效率，不过压铆螺母的位置同样要避开折弯区域，避免压铆后板材出现变形。

　　这类支架的表面处理通常根据使用环境选择，普通室内干燥环境采用电泳或者喷塑处理就能满足防锈要求，在有腐蚀介质的环境下则可以采用镀锌或者不锈钢板材加工，不需要额外做复杂的表面处理，整体加工成本低，批量生产时一致性好，是机械结构设计中十分常用的一类连接固定零件。
