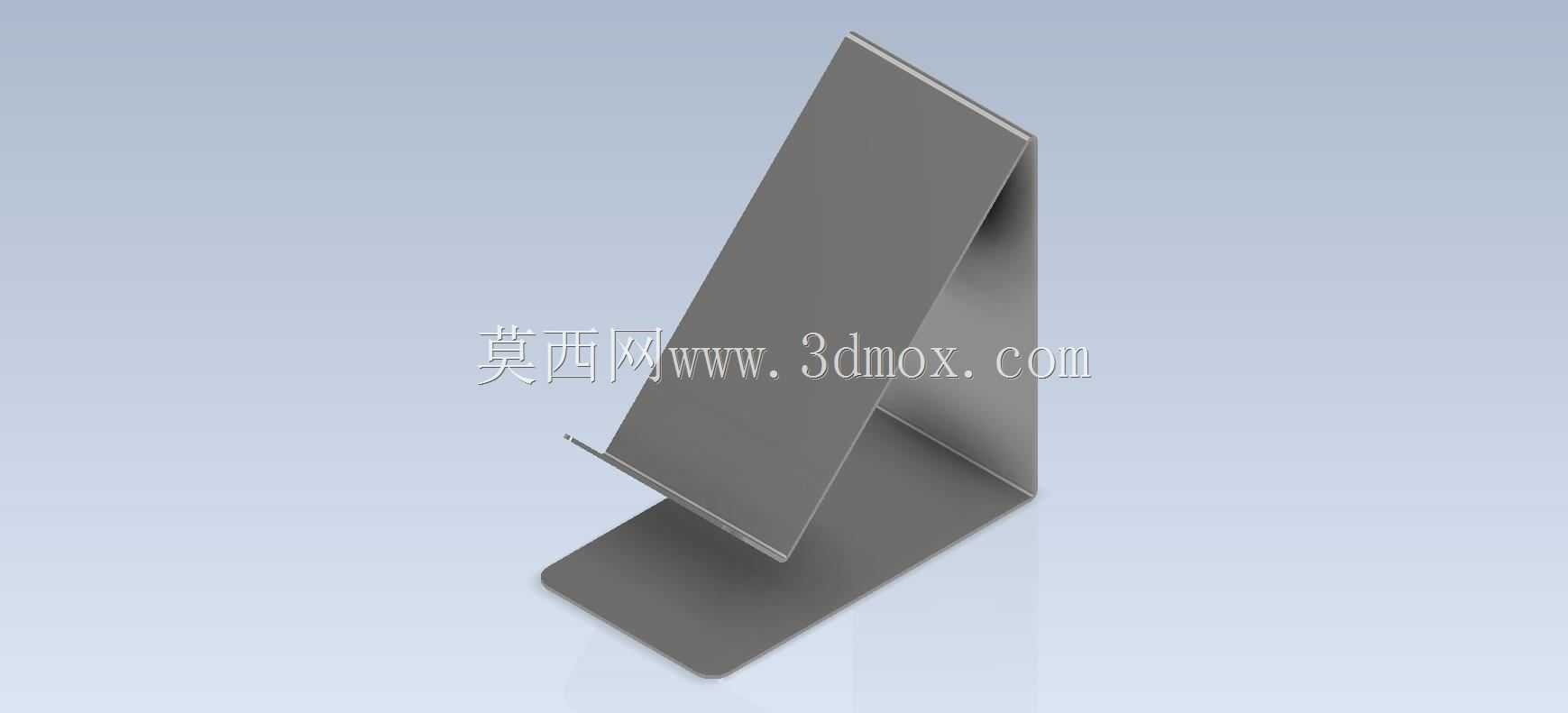

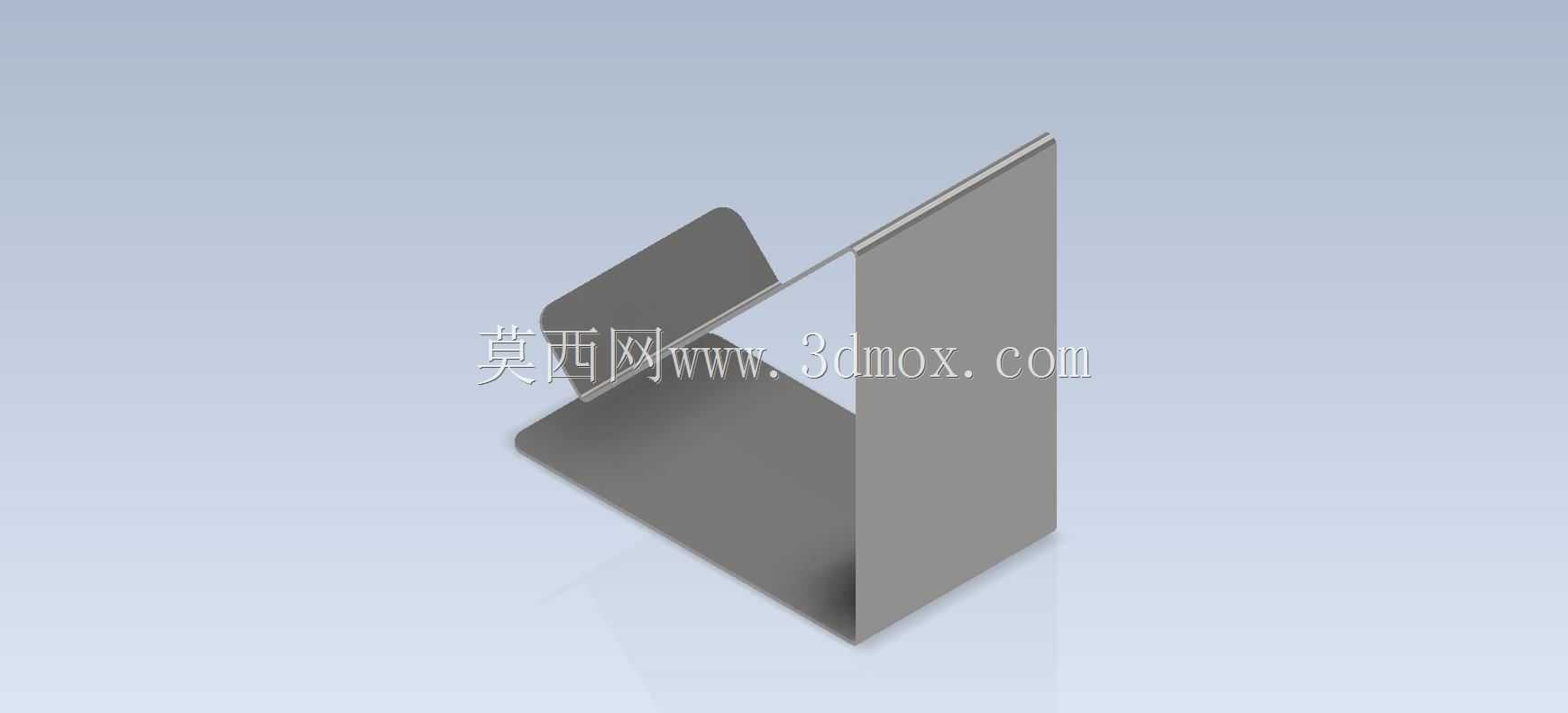

钣金折弯立式平板支撑放置支架结构

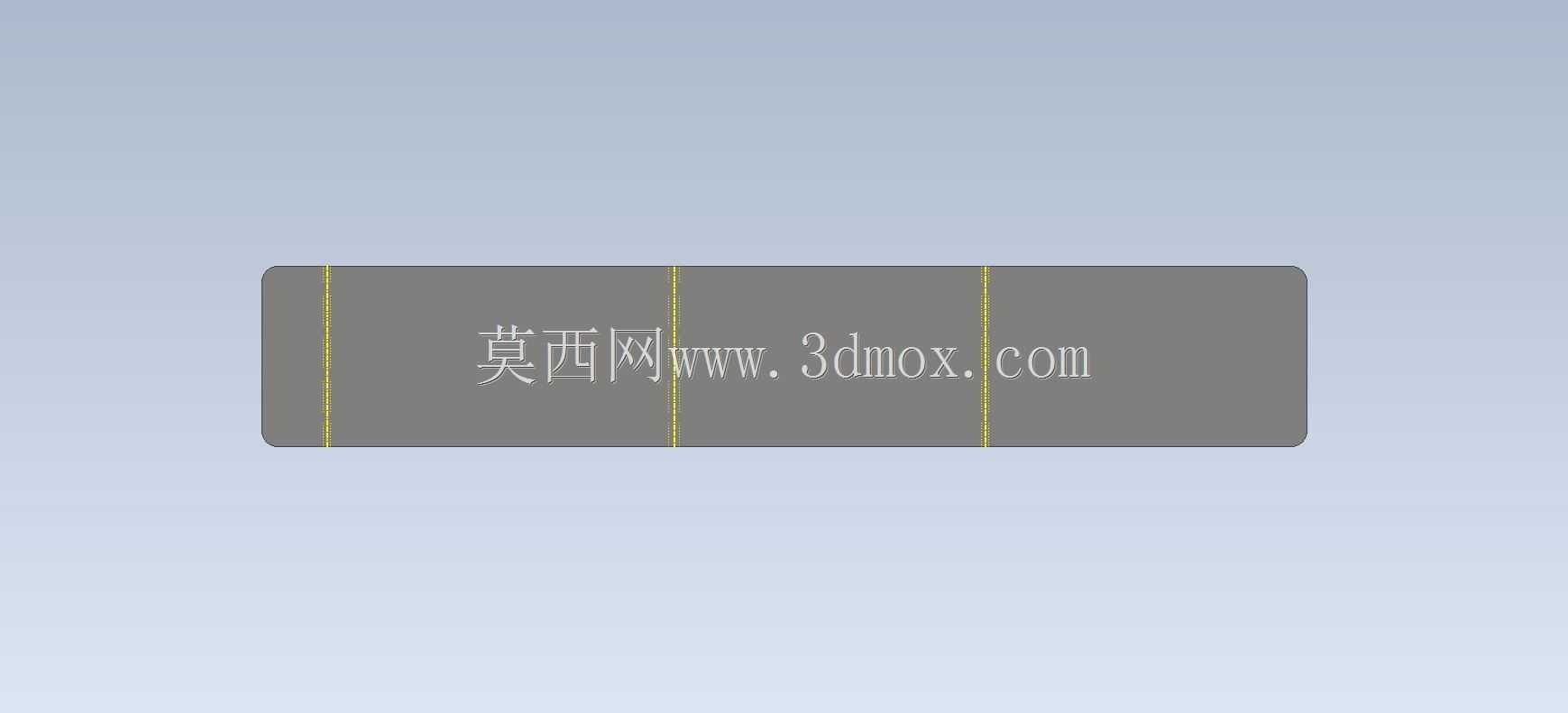

　　这款钣金折弯成型的立式支撑件，主要应用在桌面工位的小型电子设备承托场景，比如车间工位的作业指导书平板、生产看板的小型显示终端、质检工位的记录平板放置，也可适配办公场景的手机、小型平板立式摆放需求，替代传统的塑料支架，在工业现场具备更好的抗磕碰、耐油污性能。从结构设计逻辑来看，整体采用单块钣金板材折弯成型，没有额外的焊接、拼接工序，加工时仅需要通过数控冲床完成基础落料，再通过折弯机完成几道折边工序即可成型，加工工序短，批量生产时的良率控制难度低，材料利用率可以做到九成以上，有效控制单件的加工成本。支撑结构的受力设计上，底部的折边形成水平的承托底座，底座宽度经过受力核算，当放置常规10寸以内的平板设备时，整体重心落在底座的支撑边界内，

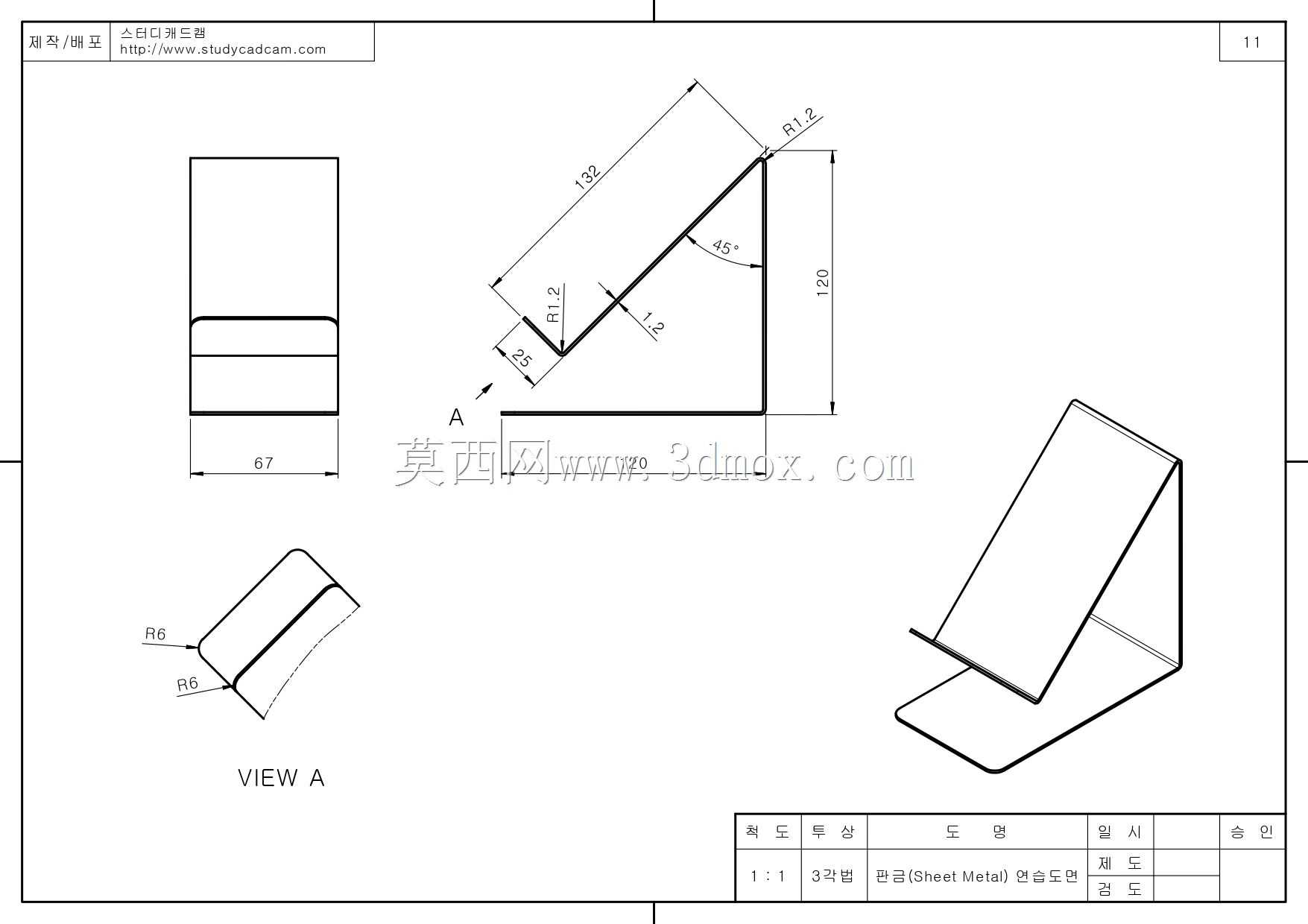

　　不会出现前倾翻倒的问题；后侧的立式折边作为主要的倚靠支撑面，折边高度覆盖被支撑设备三分之二以上的高度，避免设备倚靠时出现上部晃动的情况；前侧的小折边形成挡边结构，高度控制在10mm以内，既可以挡住设备底部防止滑落，又不会遮挡设备屏幕的显示区域，适配不同厚度的平板、手机类设备放置。安装边界方面，这款支架不需要额外的固定安装工序，直接放置在水平桌面即可使用，底座的整体长宽尺寸控制在100mm*80mm范围内，占用桌面空间极小，不会挤占工位上的作业工具、物料的放置空间；立式支撑面的倾斜角度经过人体工学核算，保持在75度左右的倾斜角，操作人员站立或者坐姿查看屏幕时，视线与屏幕基本保持垂直，减少长时间查看的颈部视觉疲劳。细节结构处理上，

　　所有的折弯棱边都做了R角过渡处理，没有尖锐的毛边、锐角，避免操作人员取放设备时被划伤；板材厚度选用常规的1.2mm冷轧钢板，成型后的整体刚性足够，承托1kg以内的设备时不会出现明显的形变，表面可以根据使用场景做喷塑、镀锌处理，适配车间多油污、多粉尘的使用环境，长期使用不会出现锈蚀、掉漆的问题。和常见的塑料支架、拼接式金属支架相比，这款一体折弯的钣金支架没有多余的连接缝隙，日常清洁时只需要直接擦拭即可，不会在缝隙里积存油污、灰尘，适合生产车间这类对清洁维护有要求的场景；同时一体结构没有连接松动的隐患，长期反复取放设备也不会出现结构松垮、支撑角度偏移的问题，使用寿命远高于常规的塑料材质支架。在实际的工位适配中，

　　这款支架还可以根据不同的设备尺寸调整折边的参数，比如针对更大尺寸的工业平板，可以适当加宽底座的宽度、加高后侧支撑面的高度，不需要改动整体的成型逻辑，仅调整折弯工序的参数即可快速适配不同的承托需求，不需要重新开模，非常适合小批量定制化的工位配套需求。结构的受力传递路径也经过优化，设备放置后的重力通过前侧挡边、后侧支撑面直接传递到底部的水平底座，再均匀分散到接触的桌面，没有应力集中的薄弱位置，即使受到轻微的外力碰撞，整体结构也不会出现弯折变形的问题。
