钣金折弯多孔安装固定支架结构设计

项目分类:通用五金配件 发布时间:2023-07-12 ID:698278
  • 钣金折弯多孔安装固定支架结构设计
  • 钣金折弯多孔安装固定支架结构设计
  • 钣金折弯多孔安装固定支架结构设计
  • 钣金折弯多孔安装固定支架结构设计
  • 钣金折弯多孔安装固定支架结构设计
  • 钣金折弯多孔安装固定支架结构设计
  • 钣金折弯多孔安装固定支架结构设计
  • 钣金折弯多孔安装固定支架结构设计
  • 钣金折弯多孔安装固定支架结构设计

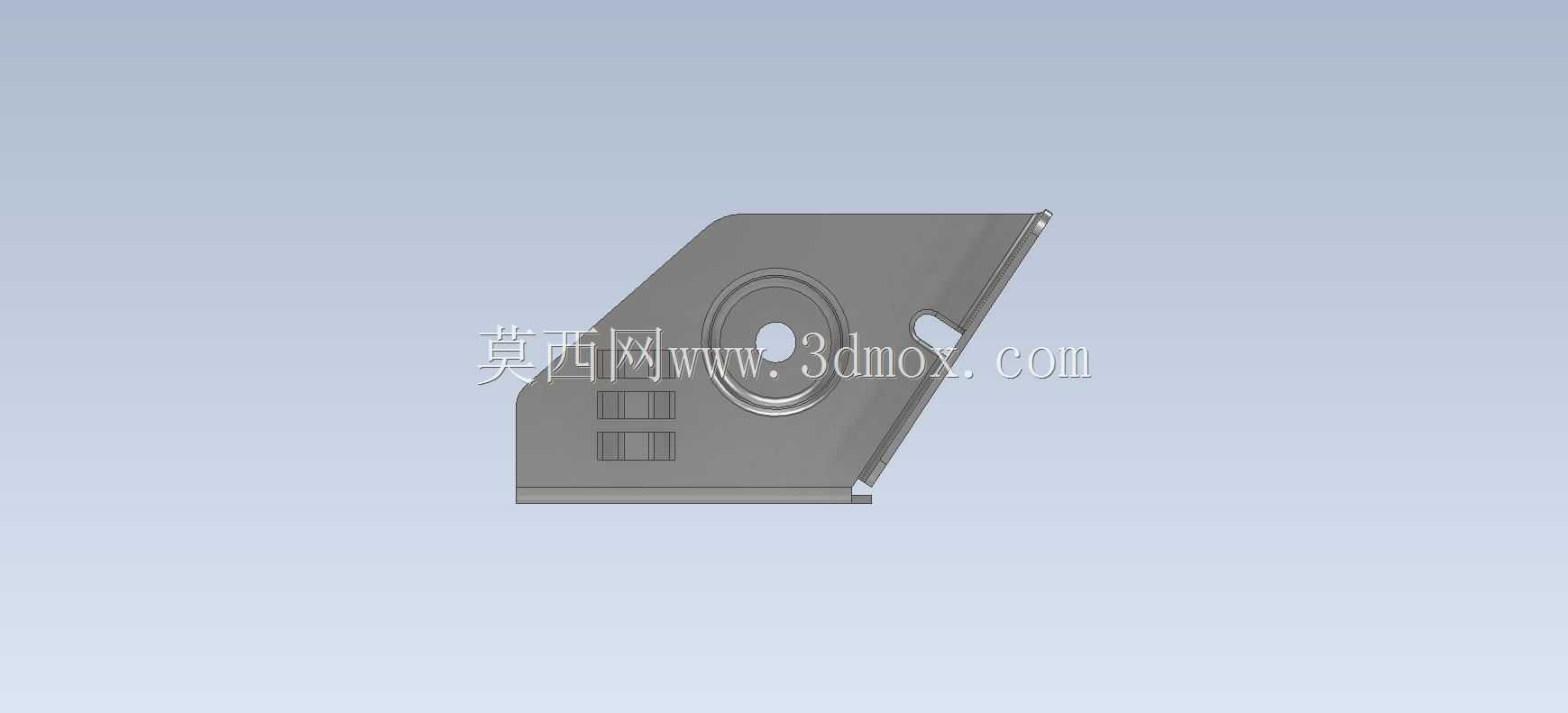

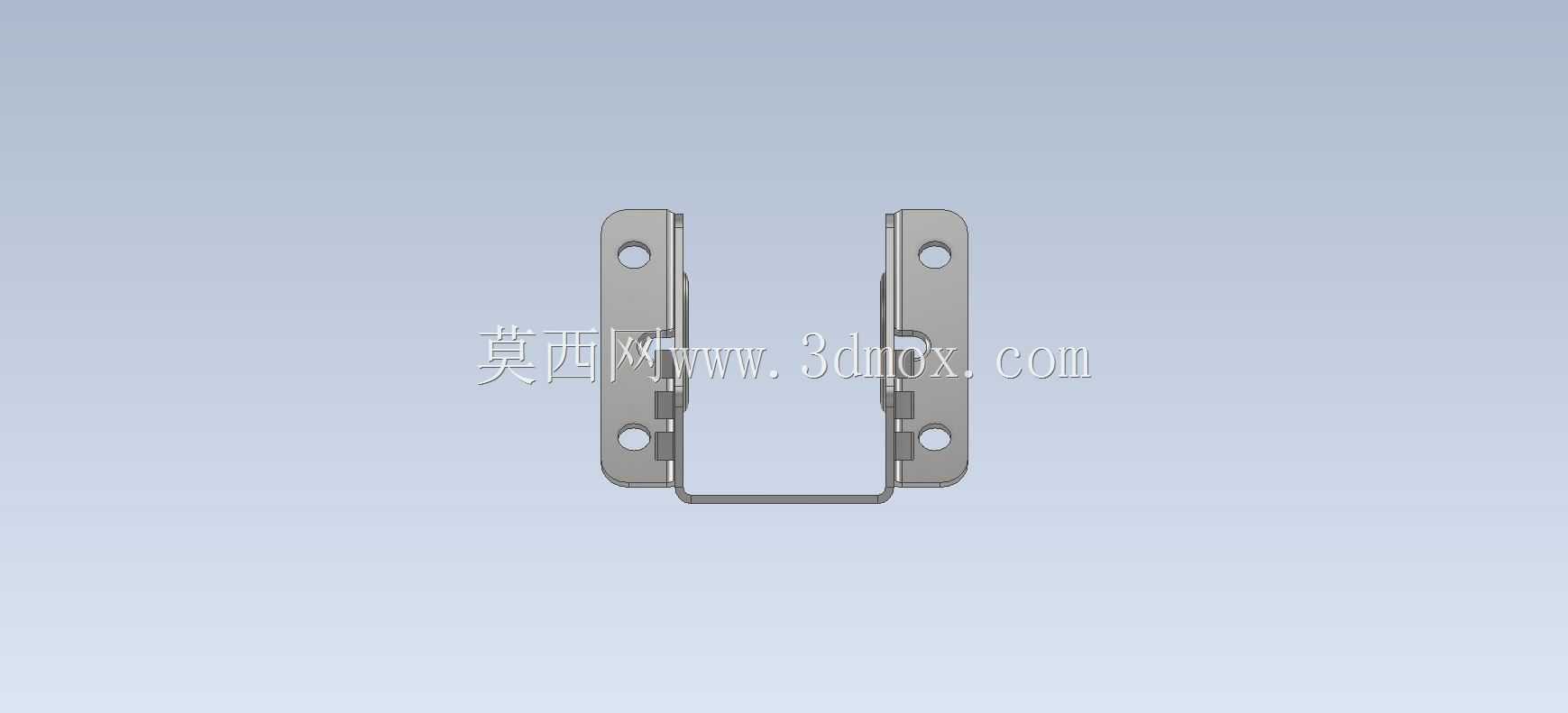

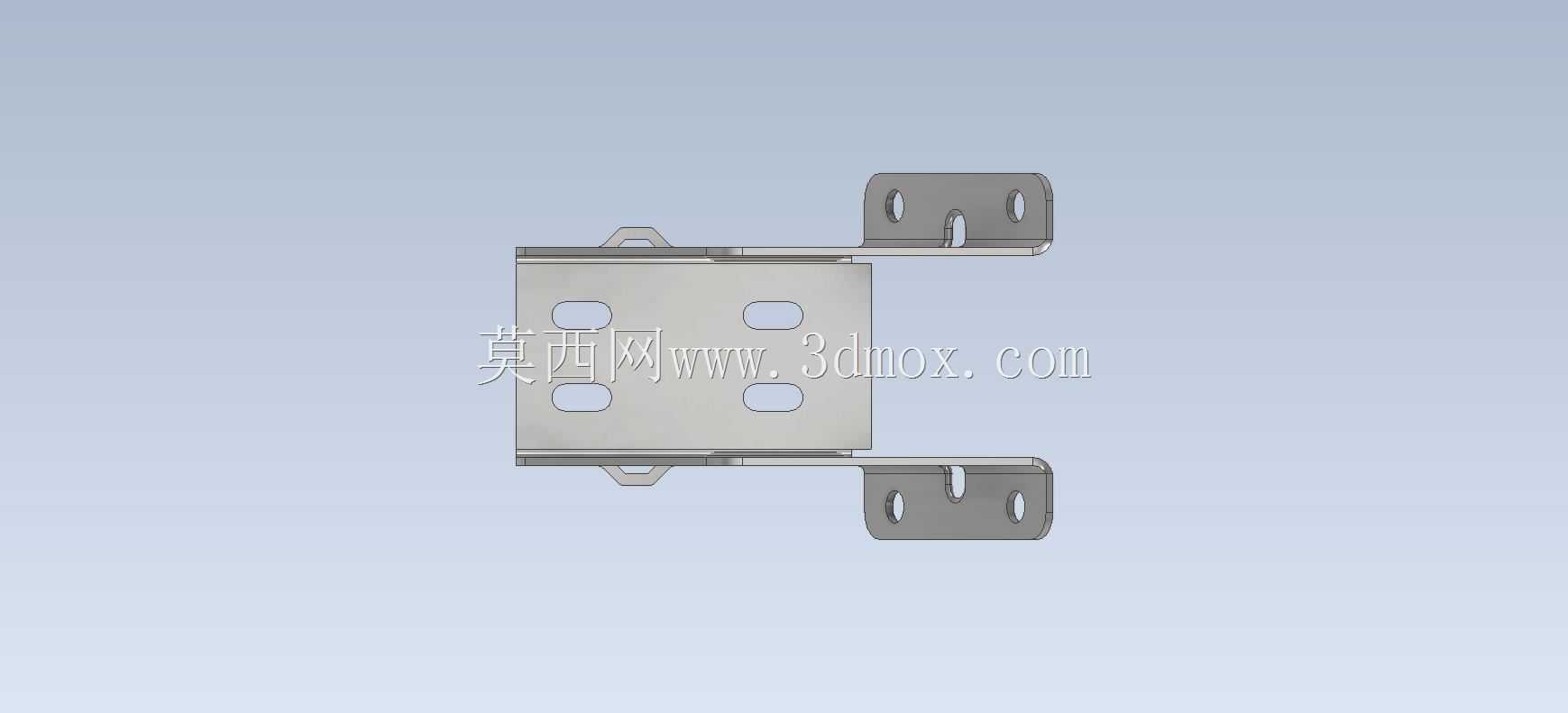

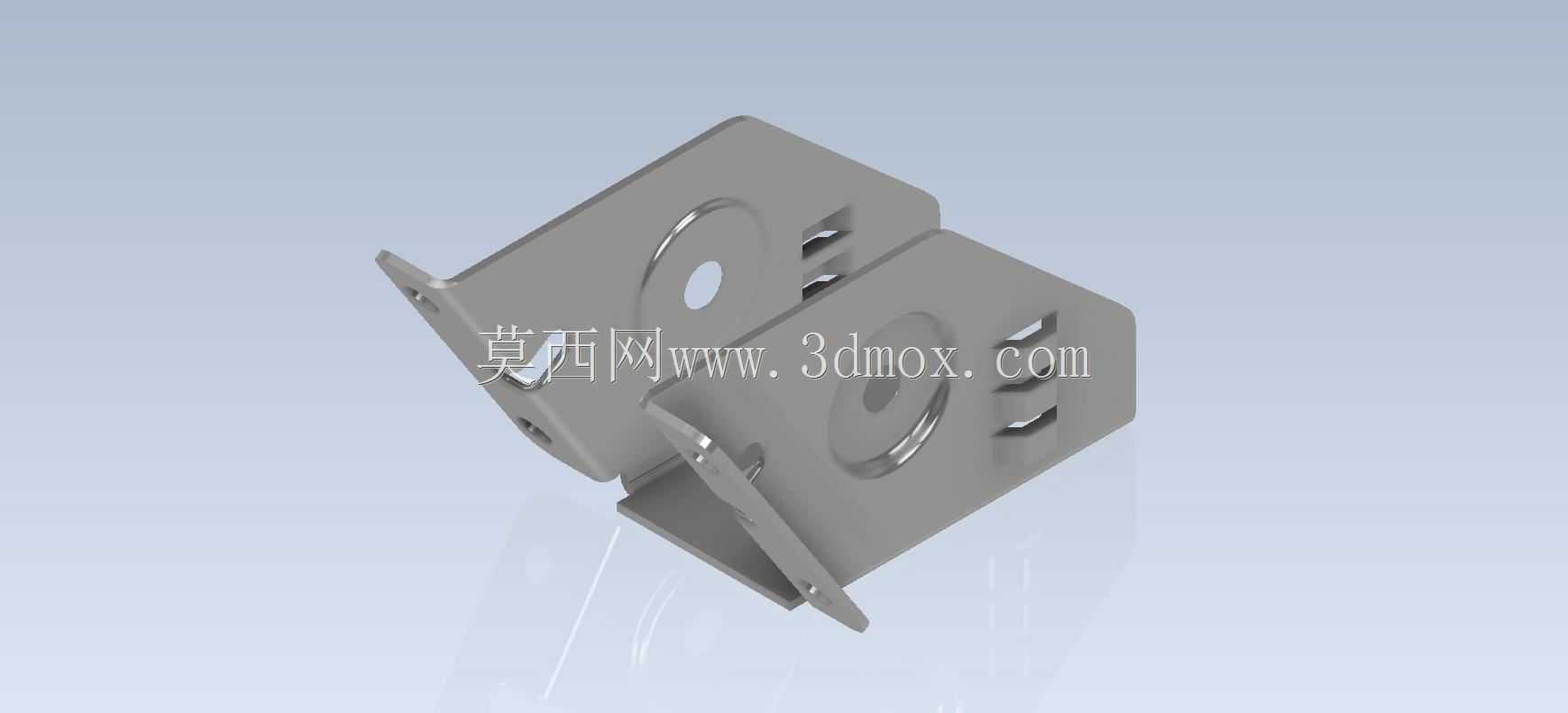

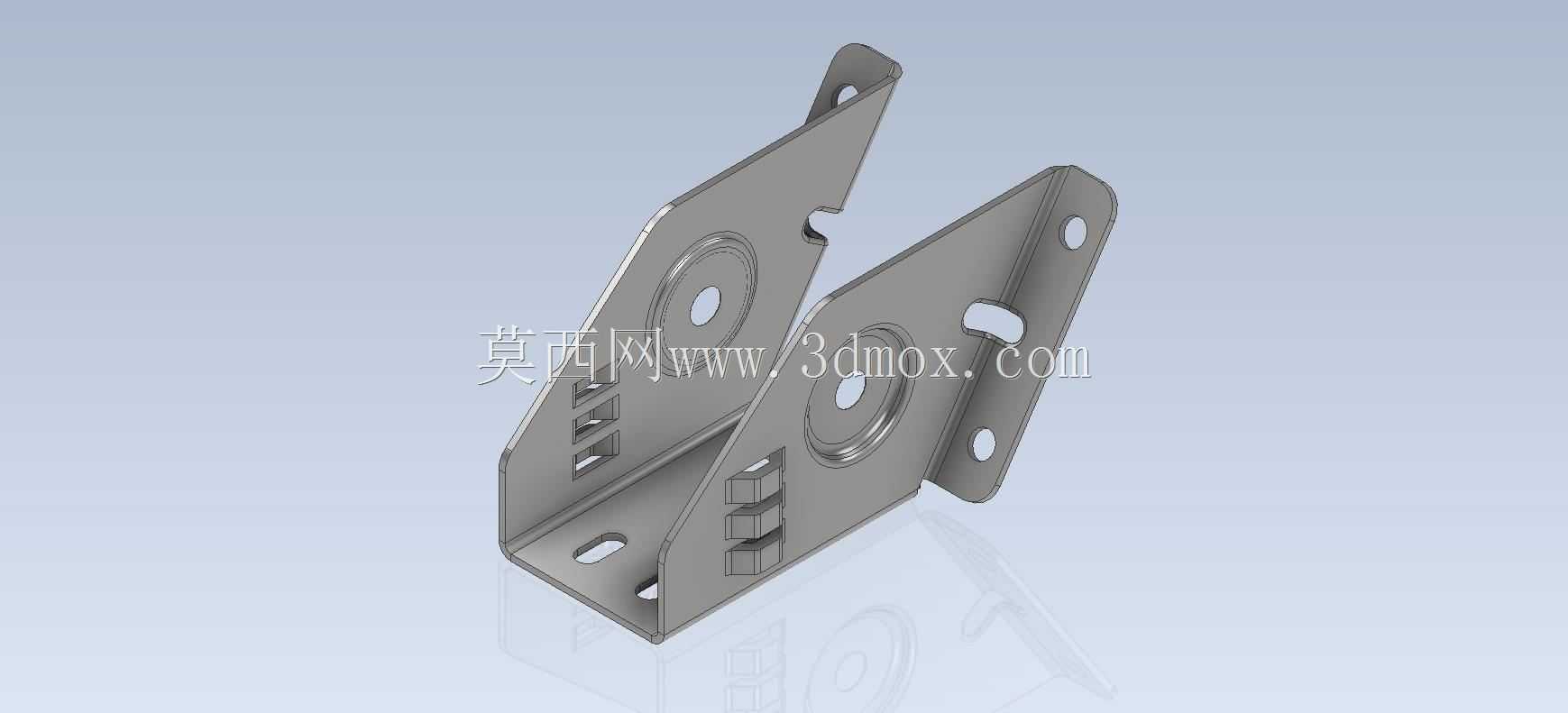

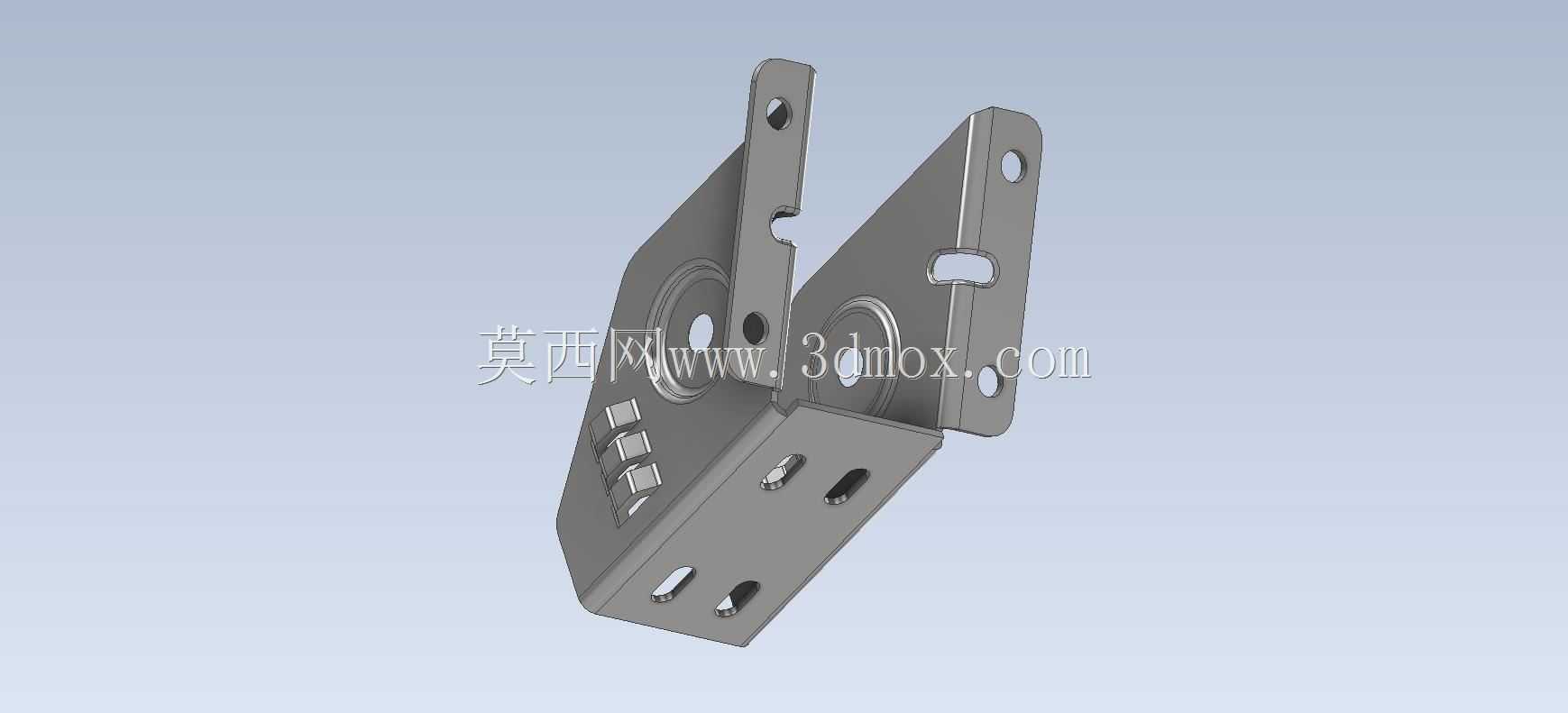

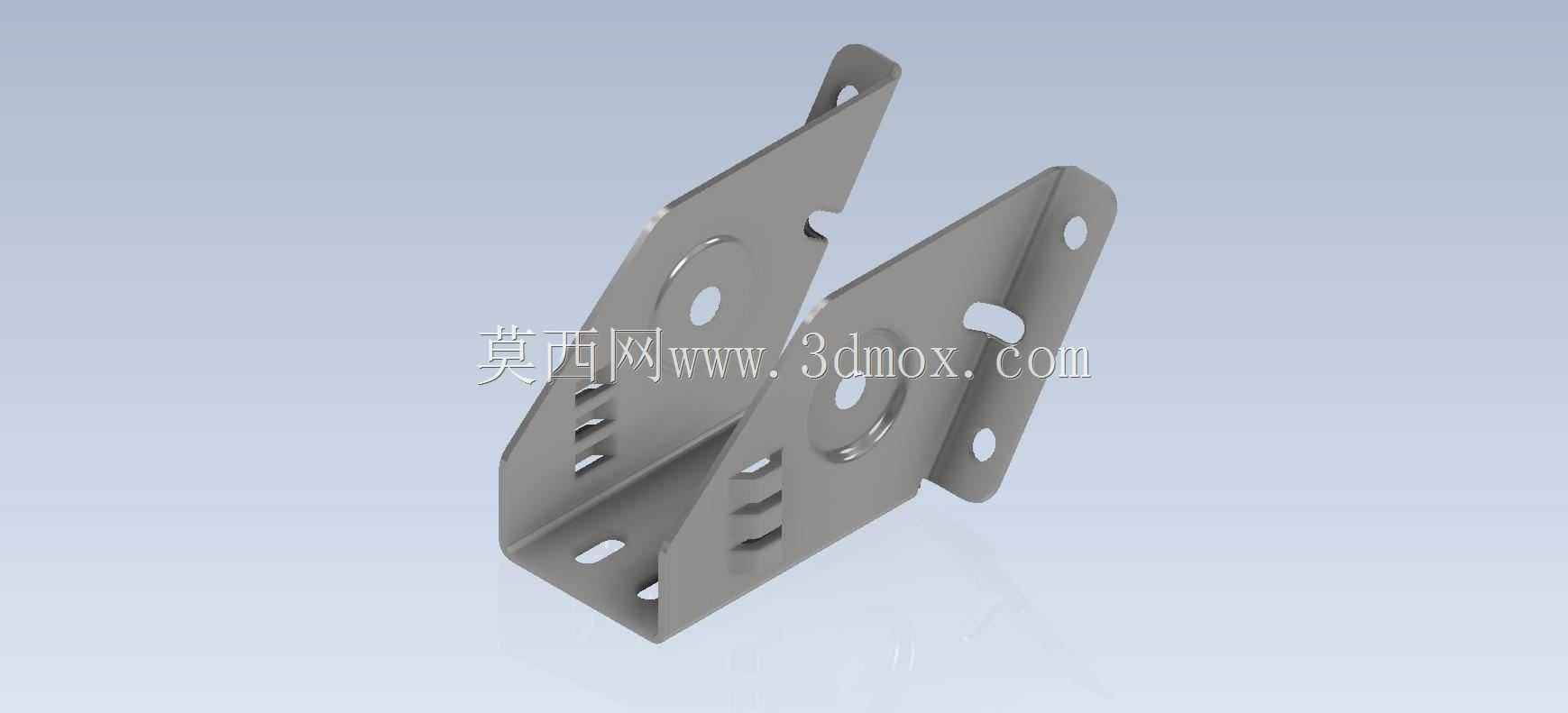

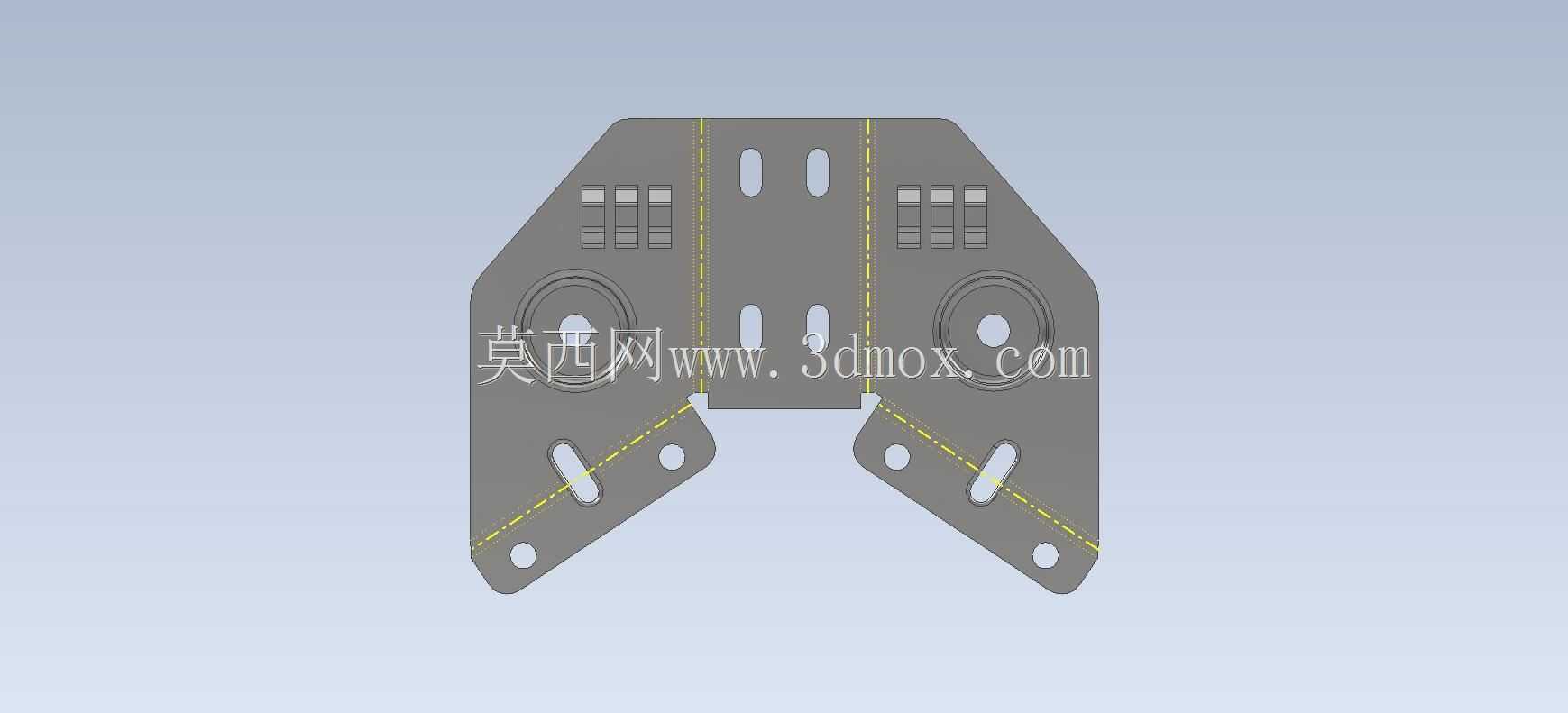

  这类折弯钣金支架在轻工自动化生产线、小型设备机架内部的功能模块固定场景中应用十分广泛,常见于电子设备内部走线支撑、小型气动元件的安装承载、输送线侧边检测传感器的安装固定位,也可作为小型设备外壳内部的加强连接构件,替代部分焊接支架减少装配工序。从结构功能来看,该支架采用双侧折弯形成L型承载基体,两个互相垂直的安装面分别适配不同方向的固定需求,竖直面开设的多组不同规格圆孔,既可以穿装螺栓完成支架本体与设备主框架的锁紧固定,也预留了调整安装位置的余量,无需额外加工长圆孔即可实现小范围的位置微调,适配现场装配时的公差补偿需求;水平折弯面上的异形缺口与小孔,主要用于承载目标构件的定位,部分带翻边的孔位可以提升局部的结构强度,避免薄板受力后出现孔位变形的问题。

  设计这类钣金支架时,首先要确认安装边界的空间限制,两个折弯边的长度需要匹配设备内部预留的安装空间,避免与周边的管线、运动构件产生干涉,折弯处的内R角需要匹配所选板材的厚度,常规冷轧薄板折弯内R取0.5倍板厚即可,防止折弯处出现开裂或者回弹超差的问题。孔位的排布需要遵循钣金加工的工艺要求,孔边到折弯线的距离要大于1.5倍板厚,避免折弯过程中孔位被拉扯变形,对于需要攻丝的安装孔,要提前核算板材厚度是否满足螺纹啮合长度要求,板厚不足时需要设计局部压铆螺母或者翻边攻丝结构,保证连接强度。

  从实际装配的角度出发,支架上开设的多组减重缺口,一方面可以降低整体构件的重量,减少设备整体的负载,另一方面也可以为穿过支架的管线提供避让空间,部分缺口还可以作为装配时的定位卡口,提升现场装配的效率。支架表面没有额外的焊接结构,所有成型工序都可以通过数控冲床、折弯机完成,不需要后续的焊接打磨工序,加工效率高,适合批量生产,表面处理可以根据使用场景选择镀锌、喷塑等工艺,提升防锈耐腐蚀能力,适配不同的工作环境。

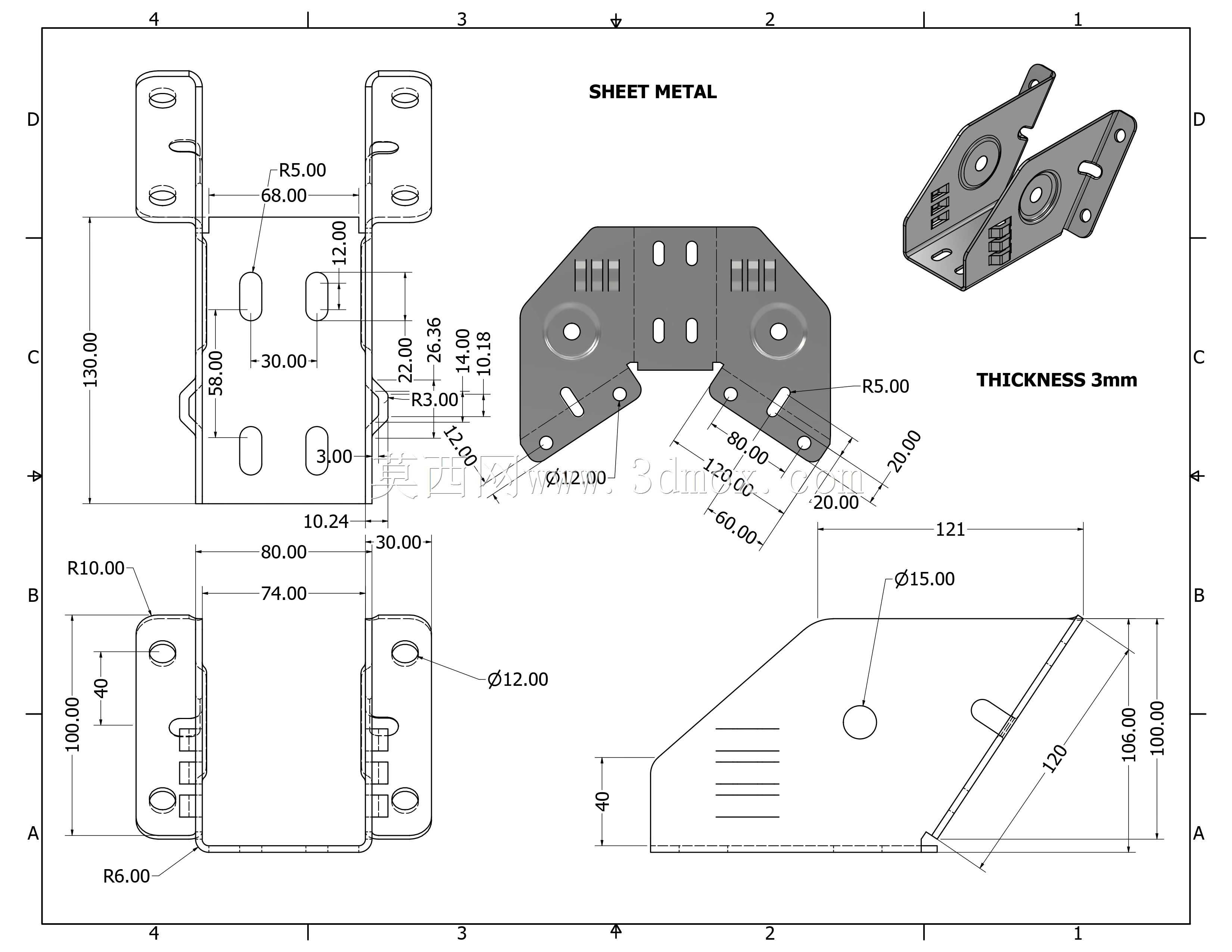

  在尺寸校核阶段,需要重点关注两个安装面的平面度要求,折弯后安装面的平面度公差要控制在0.2mm以内,保证安装后与配合面贴合紧密,不会出现螺栓锁紧后支架变形的问题。不同位置的孔位公差需要区分设置,用于定位的孔位公差取H7级精度,普通的穿装螺栓过孔公差可以适当放宽,降低加工难度。支架的边角位置都设计了小的倒角或者圆角,避免装配过程中划伤操作人员或者损坏周边的线缆,符合机械设计的安全规范。这类支架虽然结构简单,但在设备中承担着连接固定、承载定位的核心作用,设计时需要兼顾加工工艺性、装配便捷性与结构强度,不能只关注功能实现而忽略加工难度,否则会大幅提升批量生产的成本,也容易在后续使用中出现变形、松动等问题。
