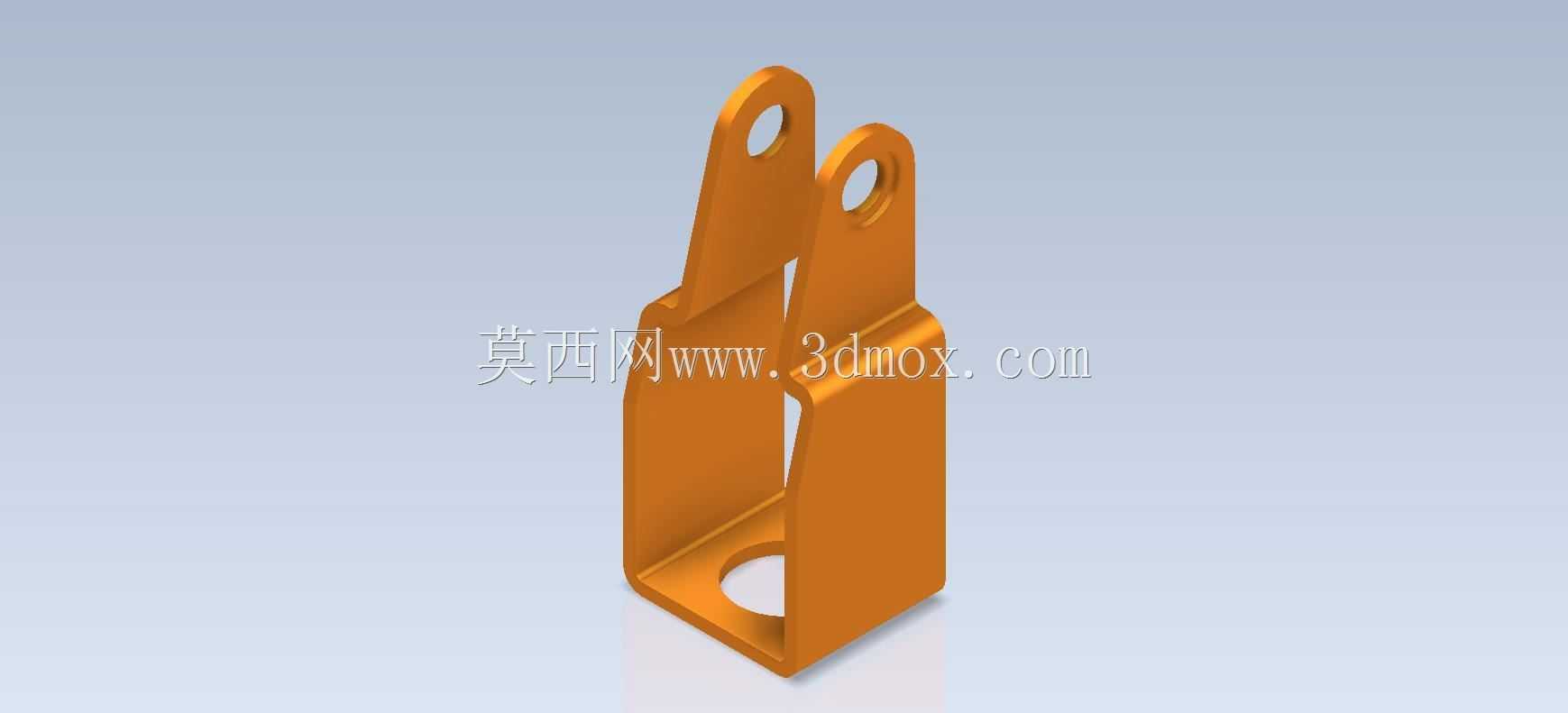

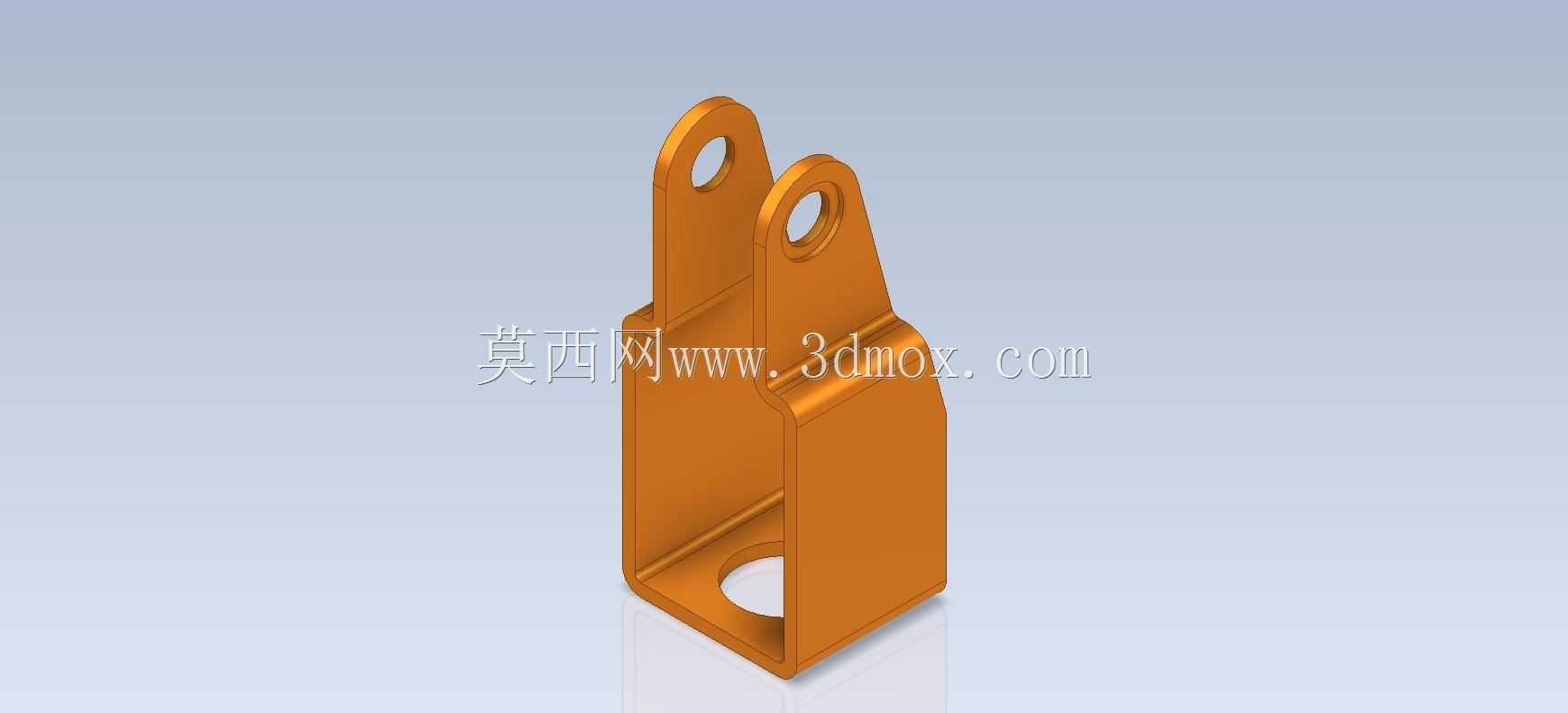

双支耳带底槽钣金连接固定支架

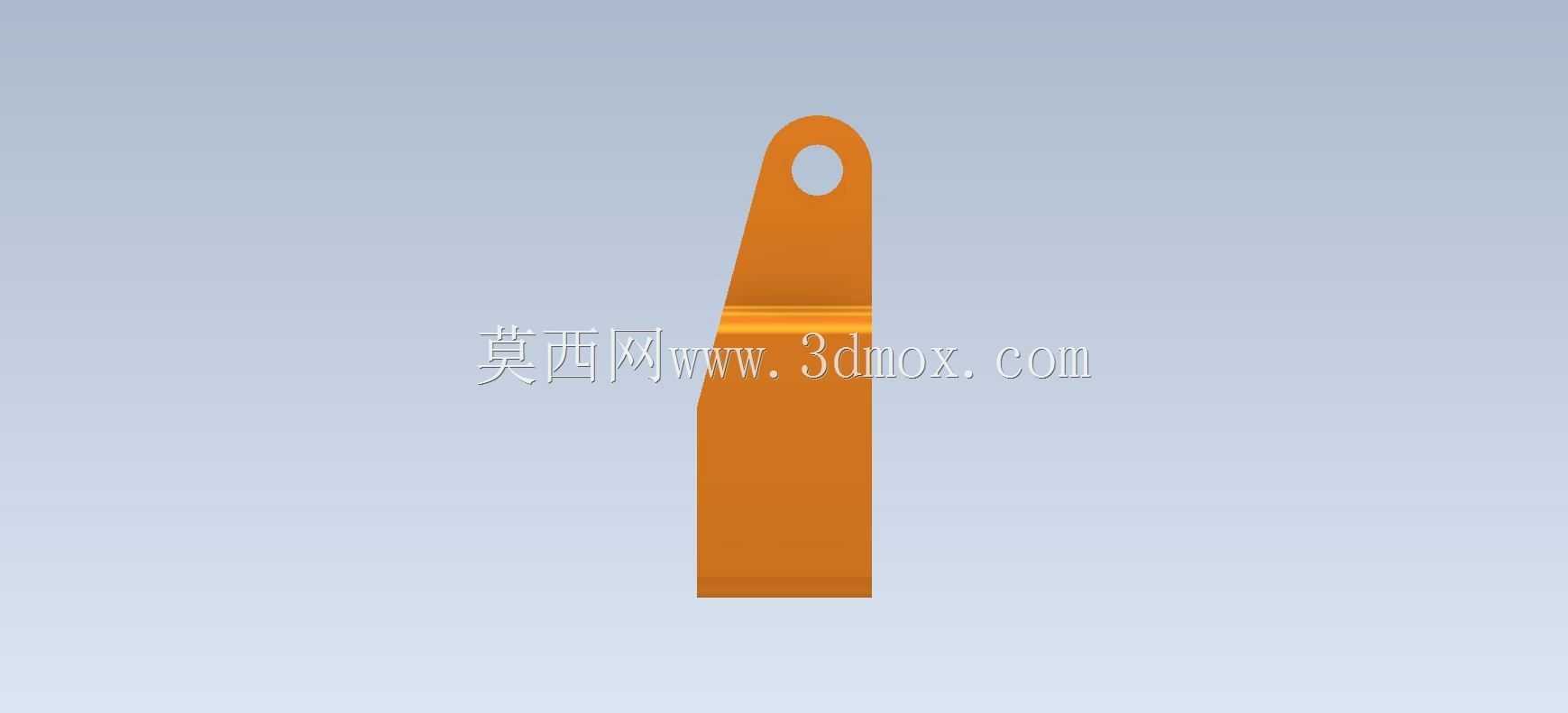

　　这类双支耳带底槽的支架类零件，在小型动力传输机构、轻工设备的连杆传动副里应用十分广泛，日常做结构设计时经常会碰到类似的安装固定需求。从实际使用场景来看，它主要承担两个核心功能：一是底部的U型槽结构可以卡合在对应规格的方管或者安装基座上，通过底部的通孔穿装螺栓完成基座侧的固定，槽体的侧壁刚好能限制支架的横向窜动，不需要额外做定位销孔就能实现初步定位，在一些振动幅度不大的设备上，这种卡合加螺栓紧固的方式足够满足安装强度要求，还能减少装配时的对位工作量。二是上方两个平行的支耳，每个支耳上都加工有同轴的通孔，用来穿装销轴或者铰接螺栓，和对应的连杆、摇臂类零件形成铰接副，两个支耳的平行度直接决定了铰接副的转动顺畅度，如果支耳出现偏斜，销轴穿装后会出现卡滞，长期运行还会造成销轴的偏磨，缩短传动副的使用寿命。

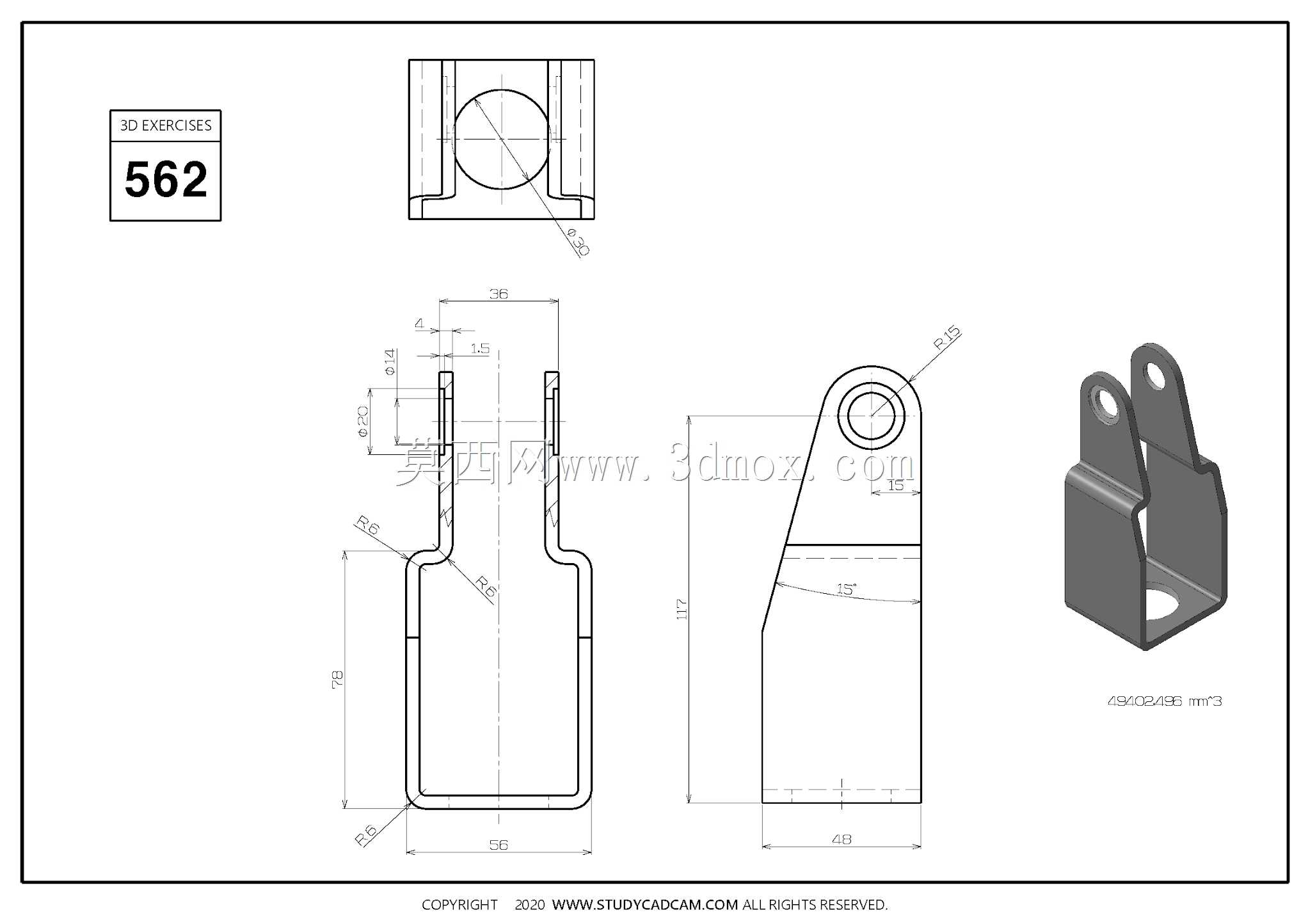

　　做这类零件的三维建模时，首先要确定的是安装边界尺寸：底部U型槽的内槽宽度要和适配的安装基座外廓尺寸留0.1到0.2mm的间隙，既方便装配时的卡入，又不会因为间隙过大造成支架晃动；槽体的深度要保证卡入后支架底面和基座顶面贴合，不能出现悬空，否则螺栓锁紧后会造成支架变形。上方两个支耳的中心距要和配套铰接零件的宽度匹配，同样留少量转动间隙，支耳上的铰接孔同轴度公差要控制在0.05mm以内，建模时可以先绘制单侧支耳的草图，通过镜像命令生成另一侧支耳，能有效保证两个孔的同轴度，避免后续加工出现偏差。底部的固定通孔位置要避开槽体的折弯圆角区域，否则螺栓锁紧时螺母或者螺栓头会压在圆角上，无法实现有效压紧。

　　从加工工艺角度来说，这个零件既可以用整块金属铣削加工，也可以用钣金折弯的方式制作，两种工艺的设计侧重点略有不同。如果采用铣削加工，建模时要注意支耳和底座衔接处的圆角处理，避免应力集中，尤其是在承受交变载荷的传动场景下，直角衔接处很容易出现应力断裂，倒R2到R3的圆角就能大幅提升结构强度。如果采用钣金折弯工艺，就要提前计算好折弯扣除值，保证折弯后槽体内宽、支耳平行度符合设计要求，折弯处的内R角要和板材厚度匹配，一般取板材厚度的0.5到1倍，避免折弯时出现开裂。另外，支耳顶端的倒角处理也不能忽略，装配销轴时倒角能起到导向作用，提升装配效率，还能去除加工后的锐边，避免装配人员被划伤。

　　在实际选型替换时，要重点核对三个尺寸参数：一是铰接孔的直径，要和选用的销轴直径匹配，一般采用基孔制间隙配合；二是底部安装孔的中心距，要和基座上的预装孔位对齐，避免出现装不上的情况；三是支耳的有效高度，要保证铰接的连杆在最大摆角范围内不会和底座或者安装基座发生运动干涉，建模时可以做简单的运动仿真，模拟连杆的摆动极限位置，提前排查干涉问题。这类支架虽然结构简单，但是属于传动机构里的基础受力件，设计时不能只看外形，要结合实际受力情况核算支耳的厚度和底座的板材厚度，如果承受的载荷较大，可以在支耳和底座的衔接处增加加强筋，提升整体的结构刚性，避免长期受力出现支耳外张变形的问题。
