双筒连接式机械传动连杆结构

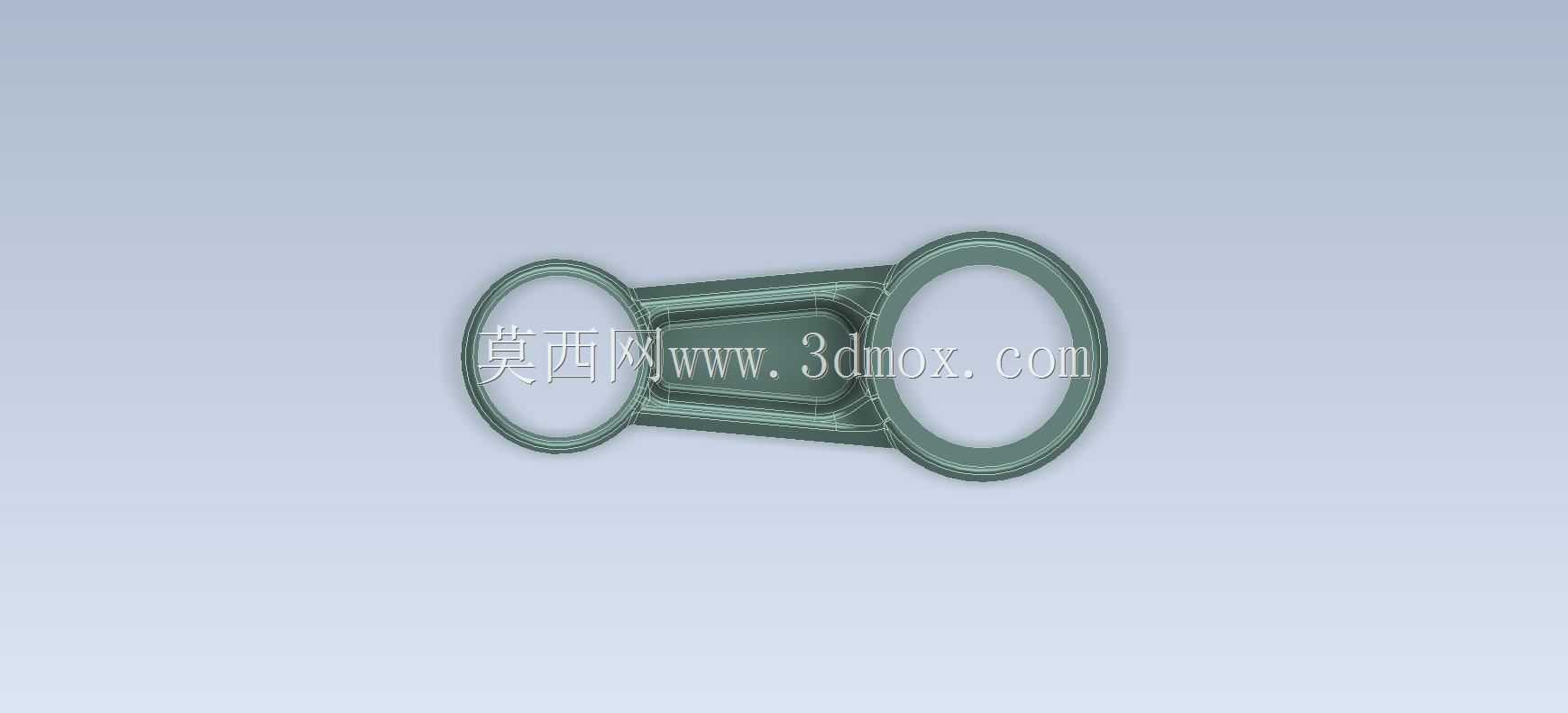

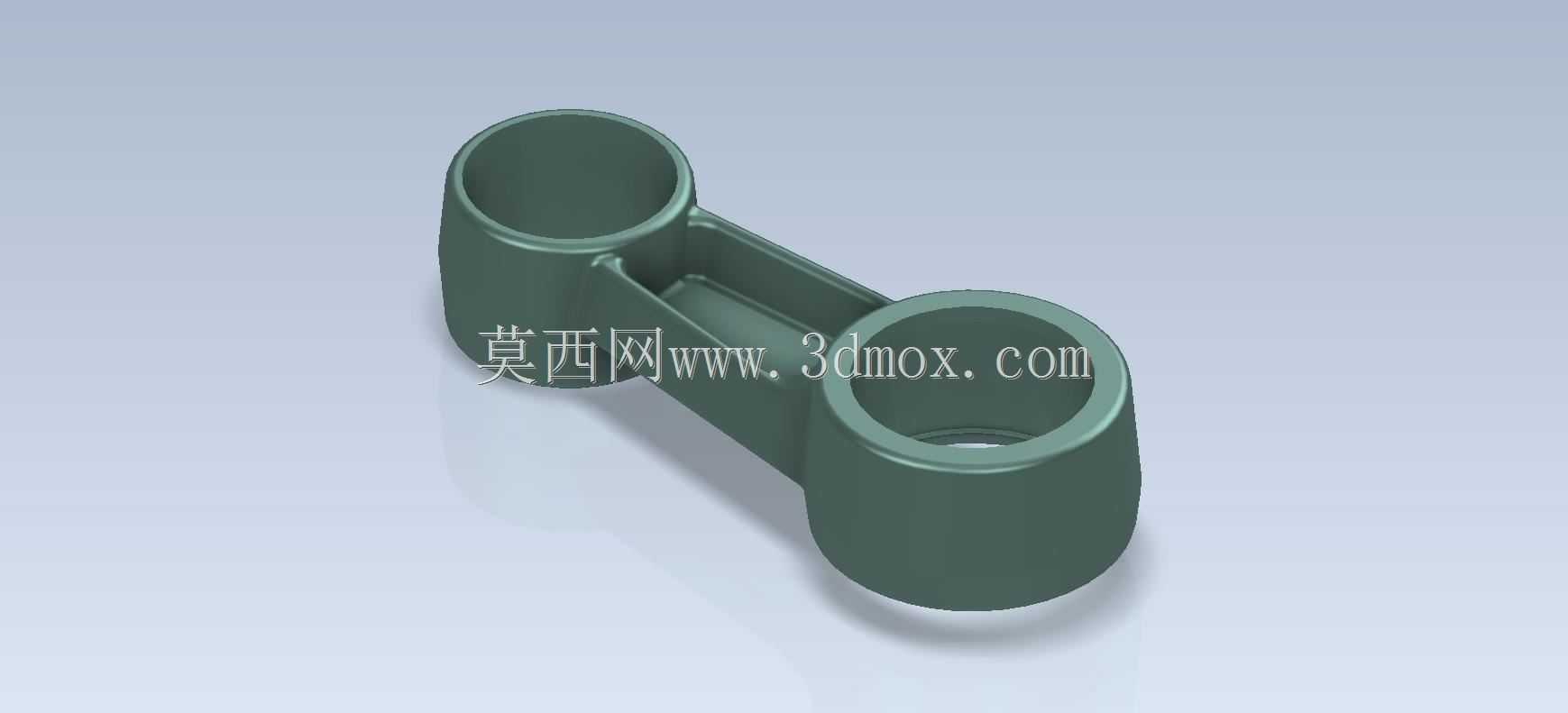

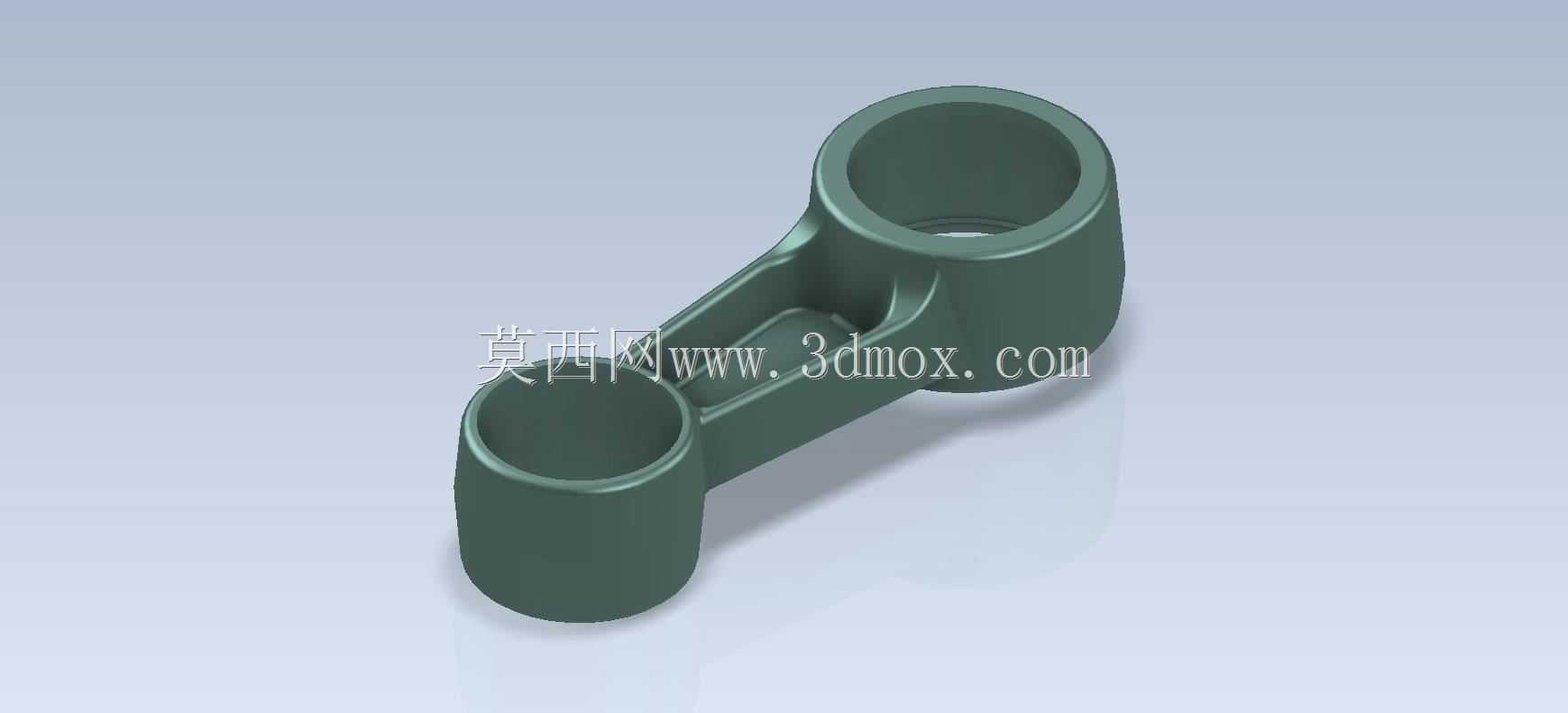

　　这类双筒连接结构在轻工输送设备、小型工装夹具的传动链路里十分常见，很多做非标自动化的工程师在做间歇性往复运动机构时，都会优先考虑这类成型的连接结构作为动力传递的中间载体。从实际装配场景来看，两端的筒状结构是核心的安装基准，其中直径偏大的筒端一般用来套接固定端的支撑销轴，承担整个连杆的摆动支点作用，内径公差通常会按H7级精度控制，和销轴配合时保留0.02-0.05mm的间隙，保证摆动过程中不会出现卡滞，同时也能避免间隙过大带来的传动回程误差。直径偏小的筒端则用来连接动作输出端的部件，比如夹具的摆臂、输送线的拨杆，这个位置的内壁会根据实际负载需求设计油槽，在长期往复摆动时存储润滑脂，减少铰接位置的磨损，延长整套机构的维护周期。

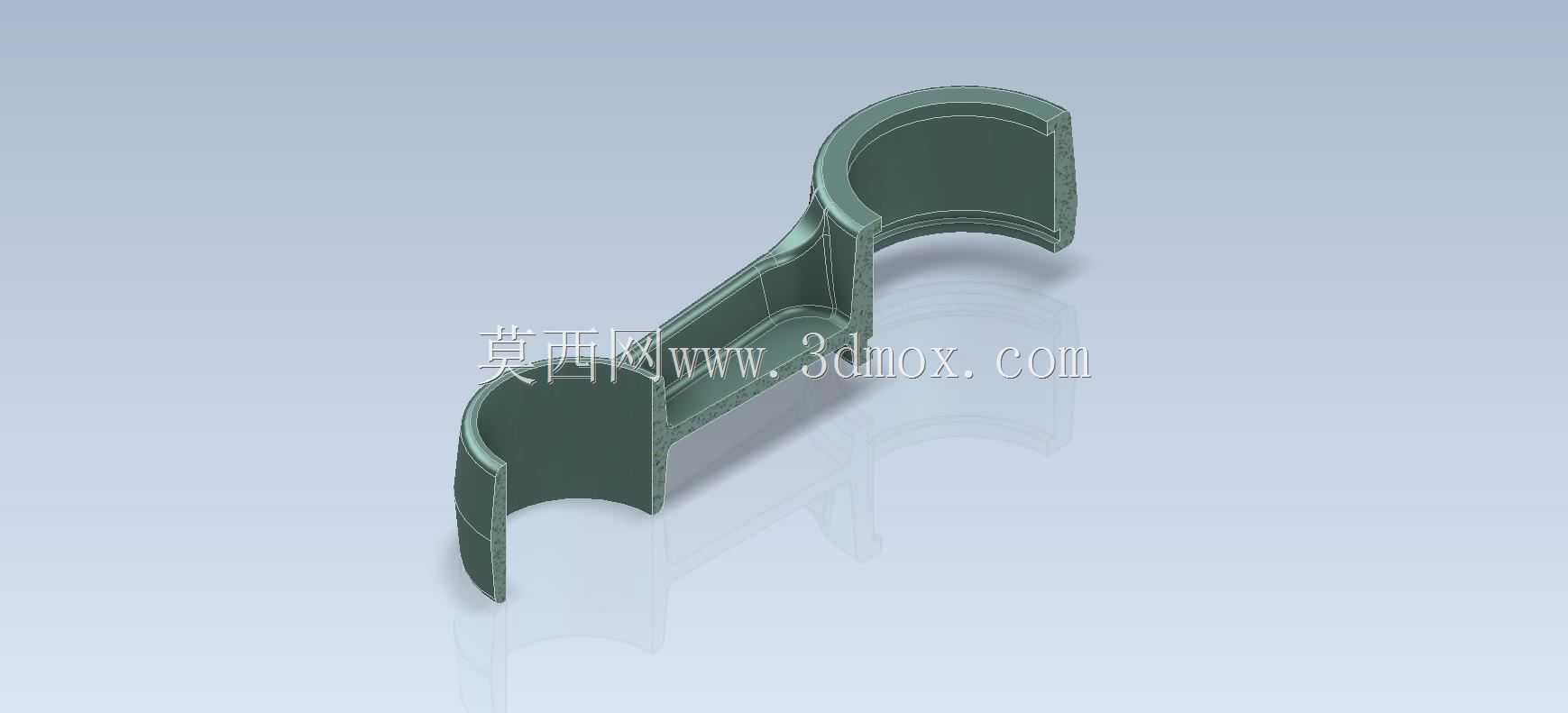

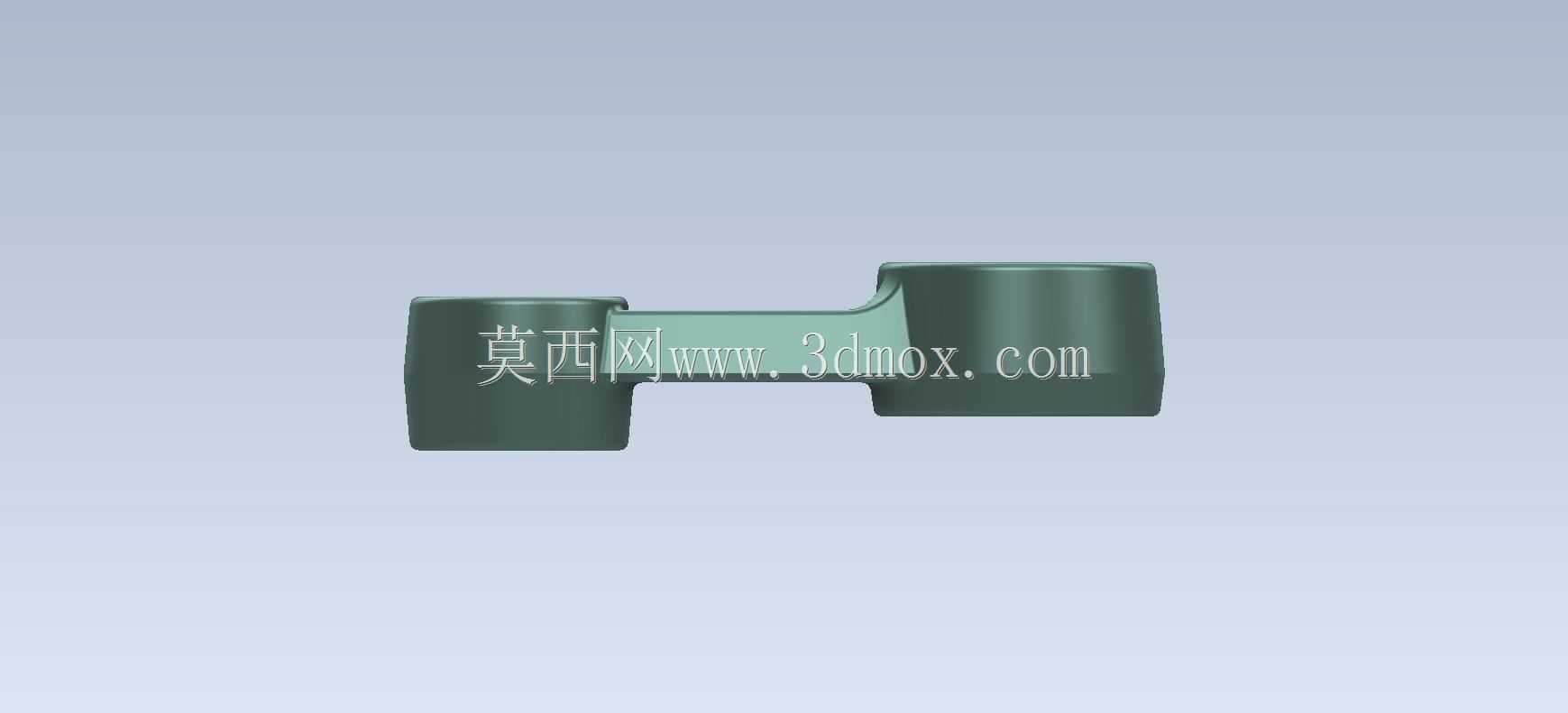

　　中间的连接臂部分采用了变截面的加强筋设计，不是简单的等厚直板结构，在靠近两个筒座的位置做了圆弧过渡加厚，臂身中间做了内凹的减重槽，这种设计思路是经过受力校核的：连杆在传递动力时，两个铰接点的连线方向会承受拉压载荷，同时在摆动启停的瞬间会承受一定的弯曲力矩，加厚的过渡区域刚好对应应力集中的位置，能避免长期交变载荷下出现根部断裂的问题，而中间的减重槽在不降低整体结构强度的前提下，能减少零件本身的自重，降低摆动过程中的惯性冲击，对于需要高频往复动作的机构来说，这点重量的降低能明显减少驱动端的动力损耗，也能让启停动作更平稳。

　　从安装边界来看，这类零件的整体长度通常根据机构的行程需求确定，两个筒孔的中心距是核心安装尺寸，直接决定了从动部件的摆动幅度，设计时会先根据执行端需要的动作行程，通过曲柄摇杆的运动学公式反推中心距的数值，再根据传递的扭矩大小调整两个筒的外径、连接臂的厚度。零件的材质一般选用45号钢或者压铸铝合金，负载大的场合用45号钢做调质处理，表面做发黑防锈，负载小、需要轻量化的场合用ADC12压铸成型，表面做阳极氧化处理，两种材质的加工工艺都很成熟，批量生产时成本可控。

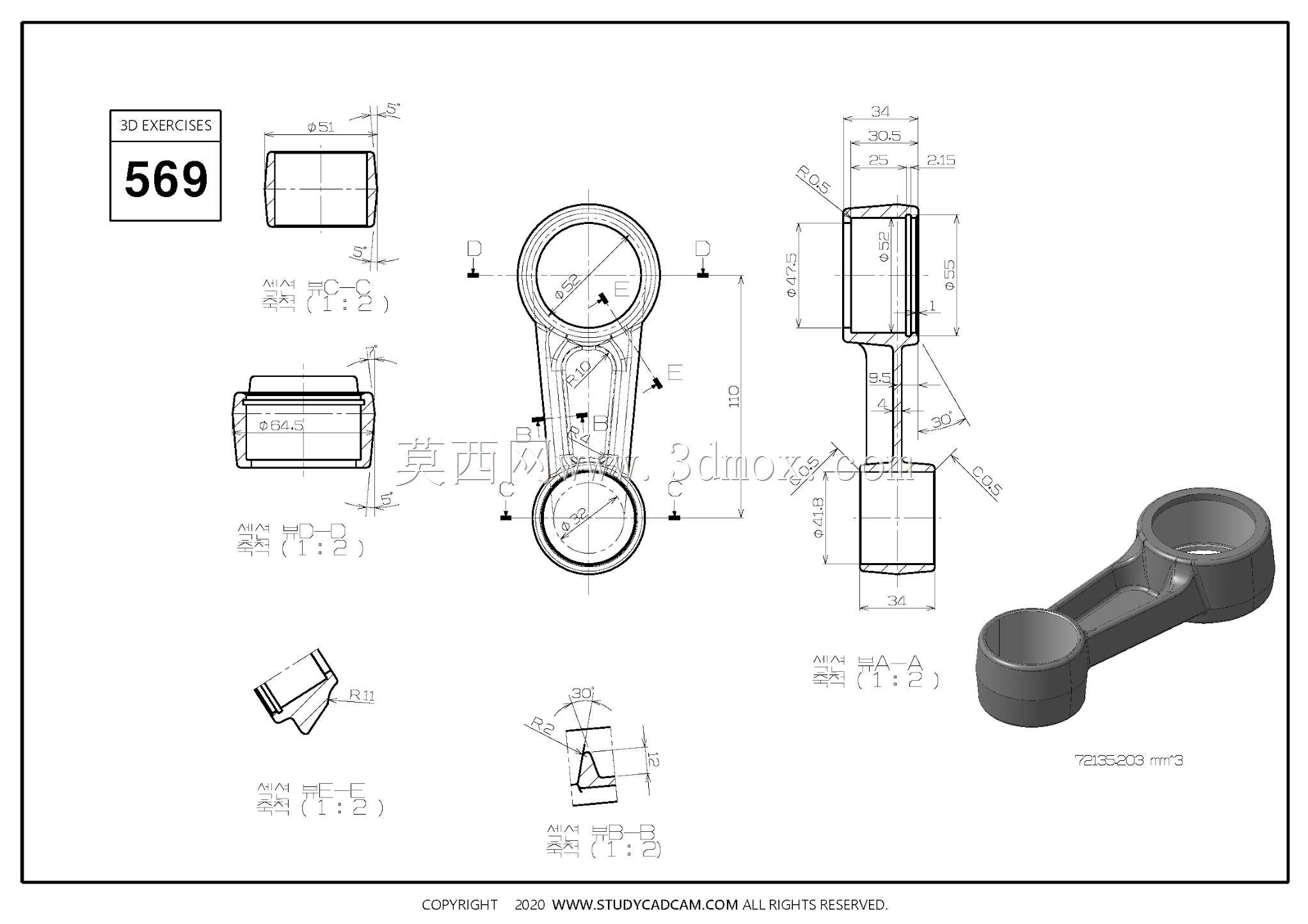

　　在实际建模过程中，这类零件的建模逻辑很考验基础建模能力，首先要确定两个筒孔的中心轴线位置，保证两个轴线平行度公差在0.02mm以内，不然装配后会出现别劲的问题，然后绘制连接臂的截面轮廓，注意和两个筒座相交的位置要做完全的布尔合并，不能出现零厚度的几何错误，过渡圆角的大小要和相邻壁面的厚度匹配，一般取壁厚的0.5-1倍，避免铸造或者注塑时出现应力集中导致的开裂。很多新手在做这类练习件的时候，容易忽略安装倒角的设计，两个筒孔的两端都要做1×45度的导入倒角，方便装配时销轴的插入，也能去除加工后的锐边，避免安装时划伤操作人员。

　　这类结构除了在传动机构里使用，在一些小型工程机械的操纵连杆、健身器材的摆动连接部位也有类似的应用，只是根据不同的负载场景调整尺寸参数和材质，核心的结构逻辑都是通过两个平行的铰接孔配合中间的连接臂，实现动力的变向传递和行程转换。设计时还要注意零件的安装空间，连接臂摆动过程中扫过的区域不能和周边的固定部件发生干涉，所以建模完成后一定要做运动仿真，模拟整个摆动行程的极限位置，核对最小安全间隙，一般静态间隙保留2mm以上，动态运动时间隙不小于1mm，避免加工装配后出现运动干涉的问题。
