带加强筋圆形法兰连接座结构设计

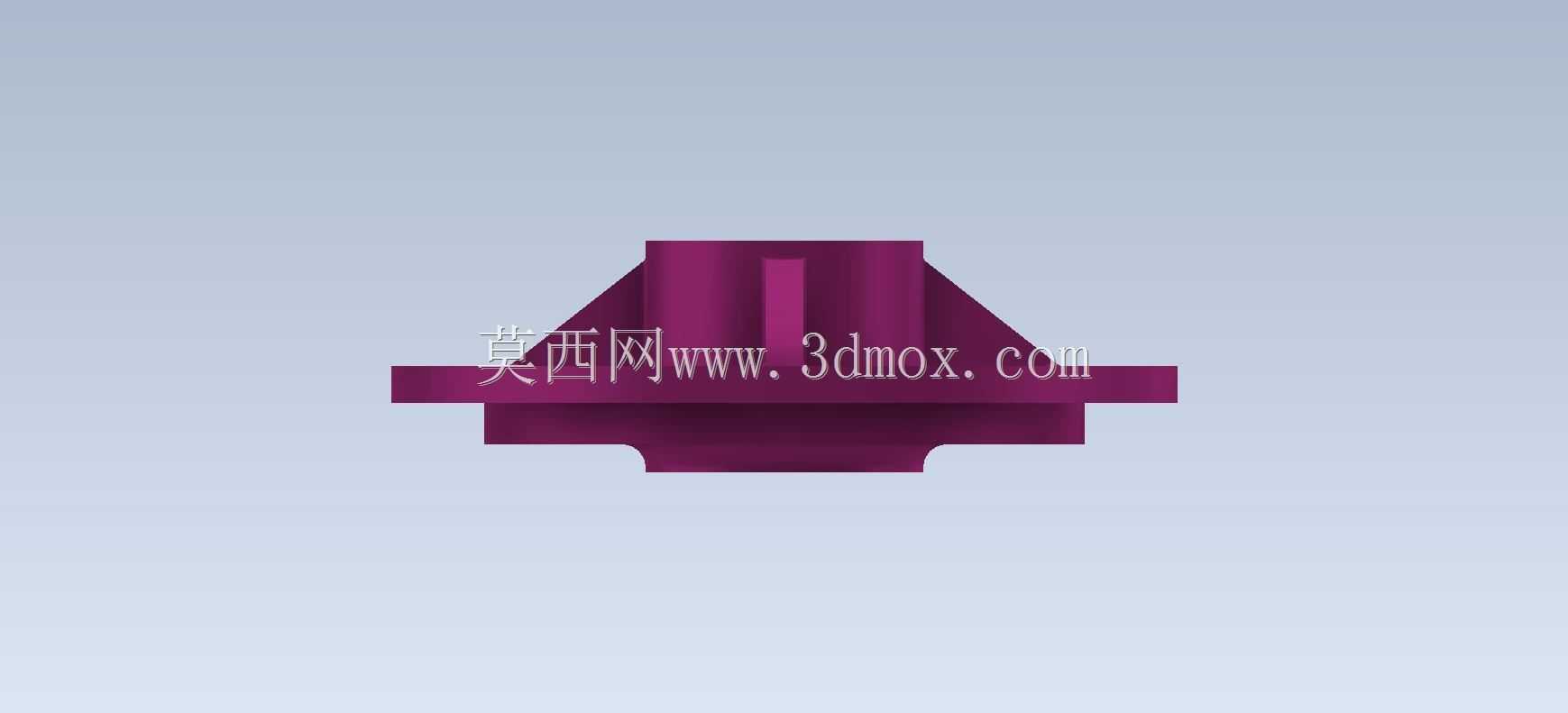

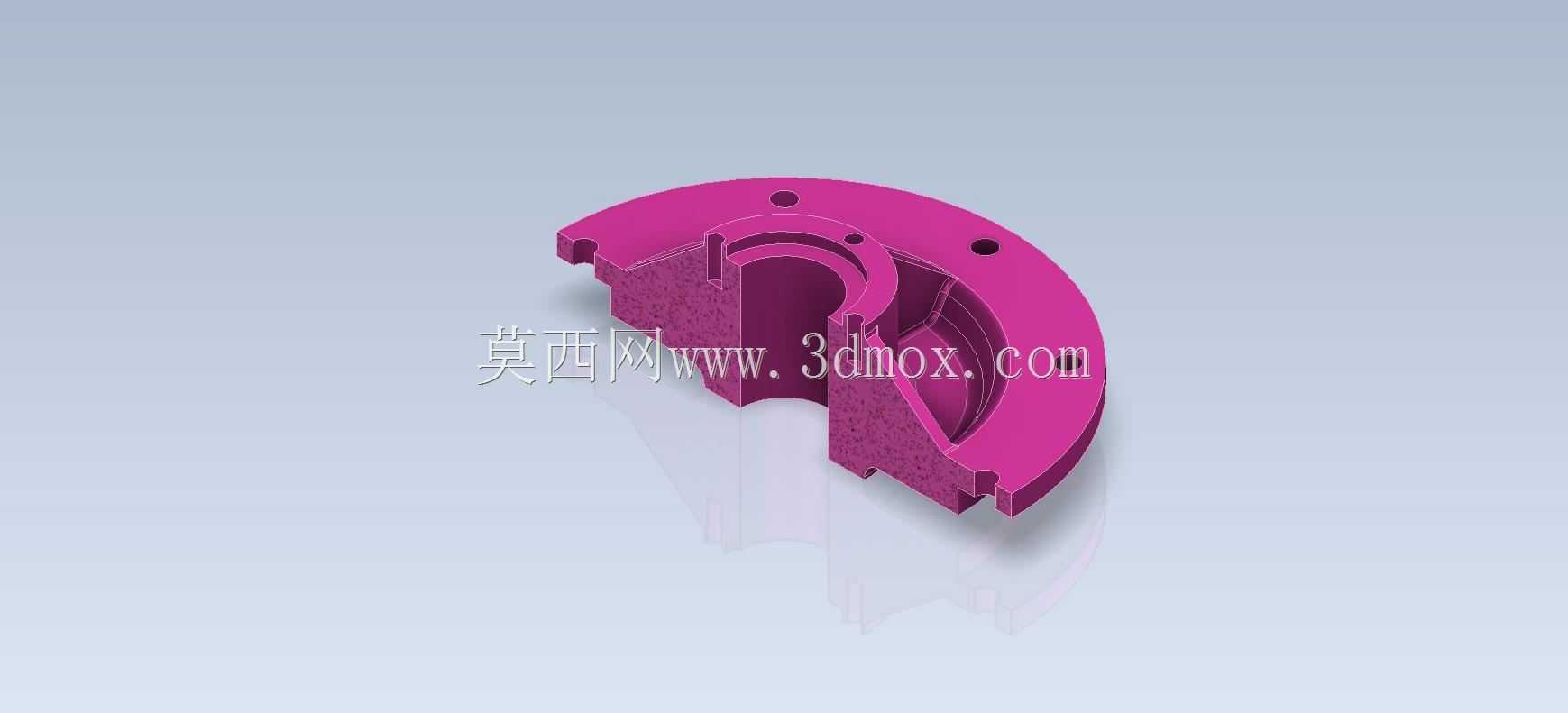

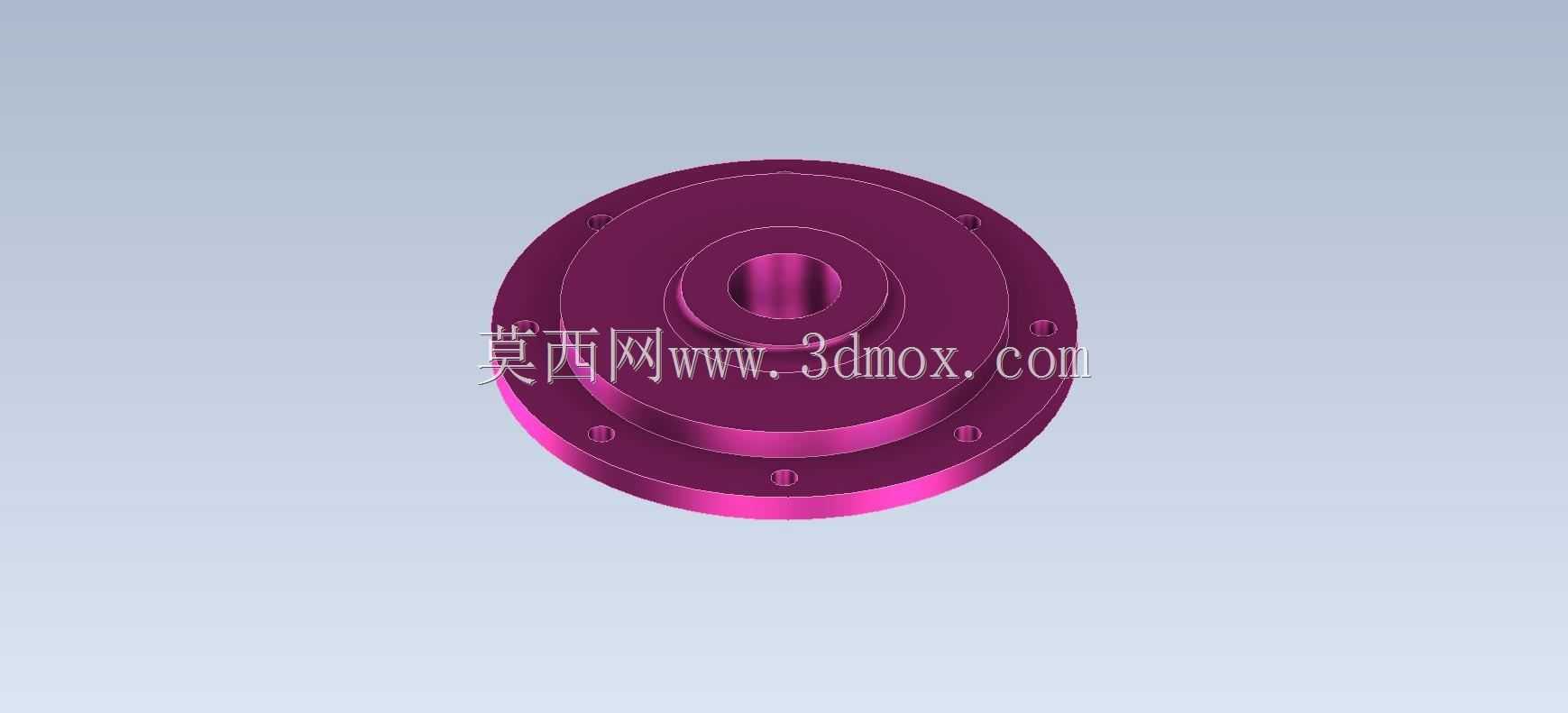

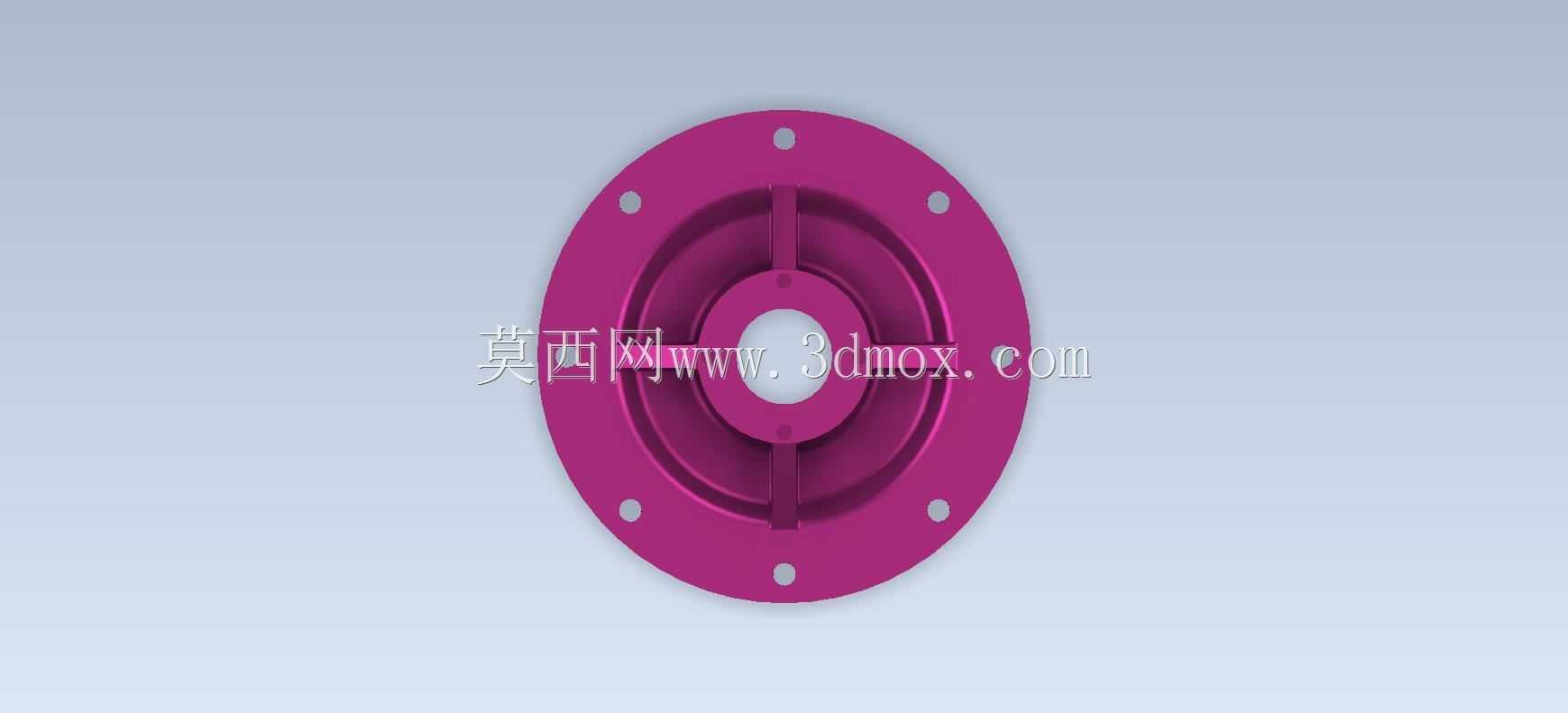

　　这类带径向加强筋的圆形法兰连接座，在工业传动、流体管路对接、旋转设备端盖固定场景中应用十分广泛，日常做设备改造、非标传动单元设计时经常会碰到这类零件的选型或建模需求。从结构上看，零件整体为盘式回转结构，外圈法兰盘均匀分布8个通孔安装位，孔位采用等角度圆周排布，安装时可通过螺栓穿过这些孔位，将整个座体固定在设备的安装基面或者对接端面上，等角度排布的孔位能保证螺栓锁紧时受力均匀，避免局部应力集中导致的座体变形。中间区域设计为带台阶的中空腔体，这个腔体主要用来容纳轴承、轴套或者密封组件，台阶的止口结构可以实现配套零件的轴向定位，装配时不需要额外做定位调整，就能保证配合零件的同轴度，减少装配累计误差。连接法兰外圈和中间中空腔体之间，

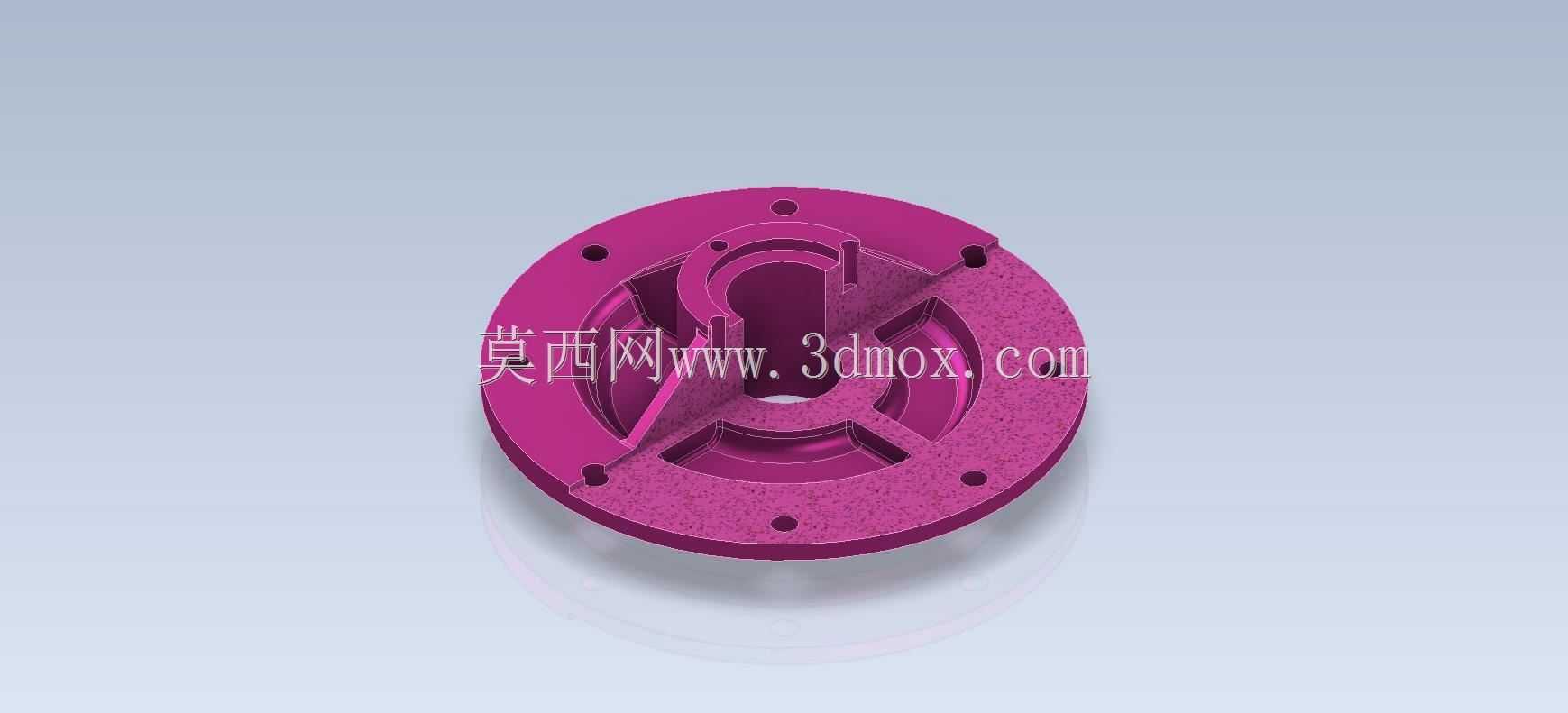

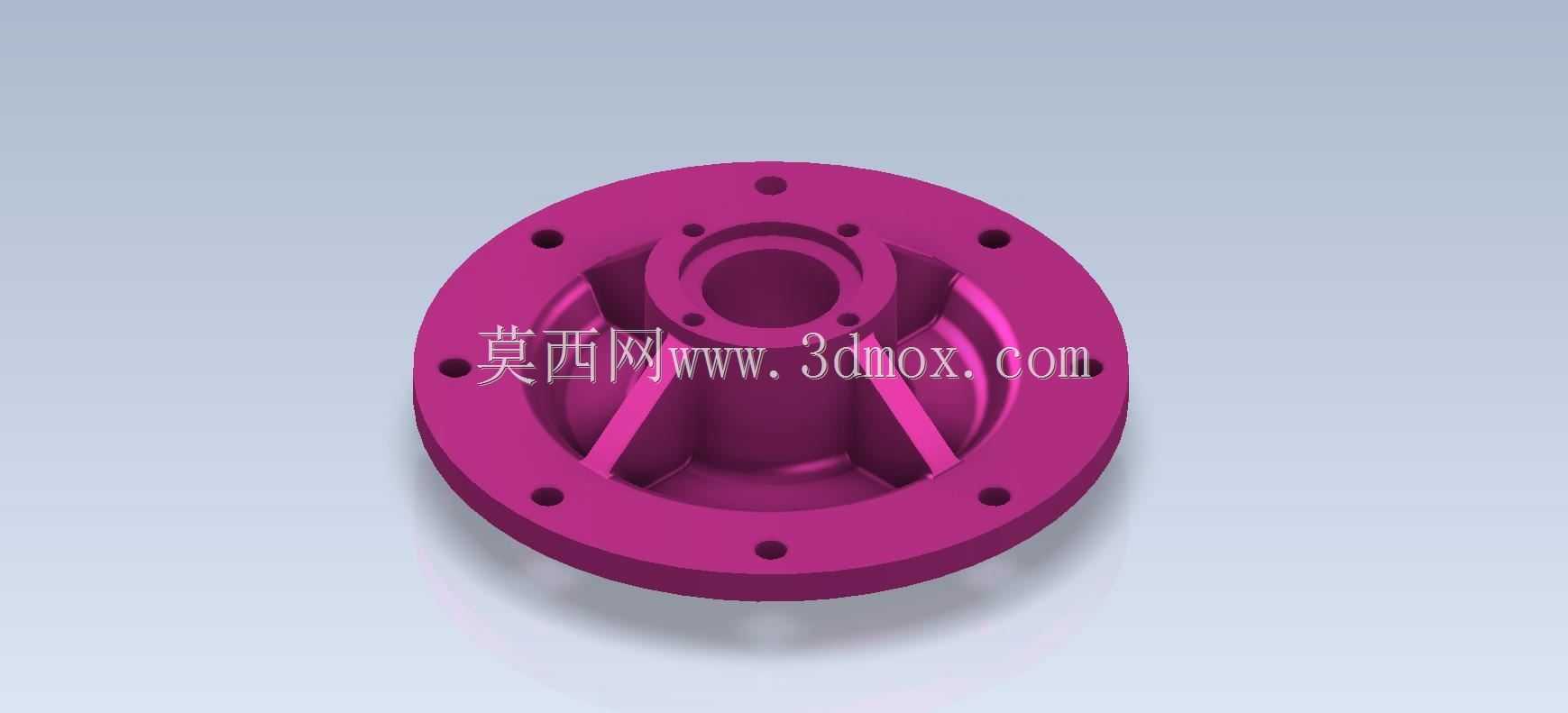

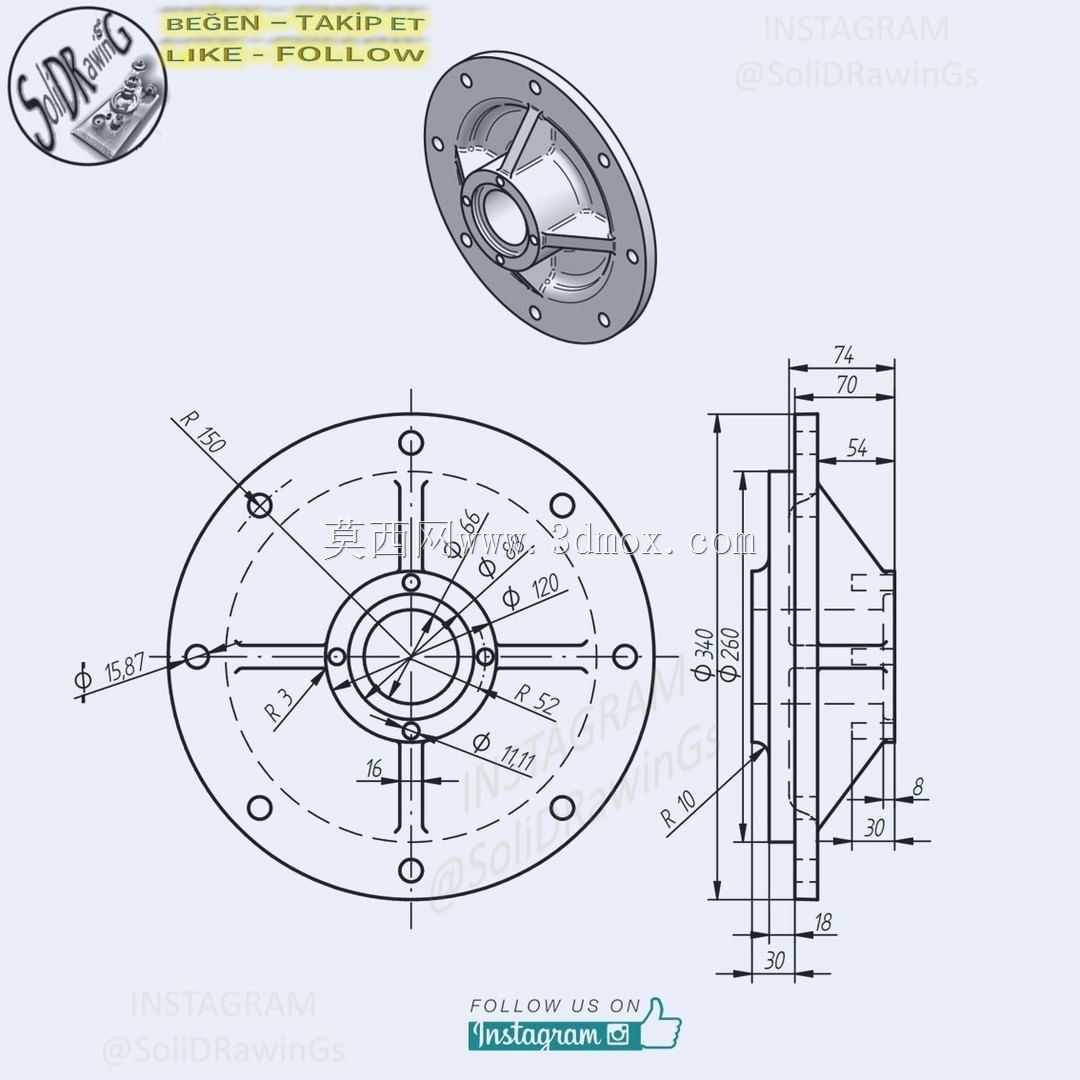

　　均匀布置了6条径向加强筋，筋板从中心腔体外壁一直延伸到法兰盘内侧根部，这种结构设计不是为了好看，而是在控制零件整体重量的前提下，大幅提升盘体的抗弯、抗扭刚度——如果去掉这些筋板，要达到同等刚度要求，法兰盘的厚度至少要增加一倍，不仅会增加材料成本，还会增大零件整体重量，给安装端带来额外的负载。做这类零件的三维建模时，首先要确定安装边界尺寸：法兰盘的外径要匹配对接设备的安装孔位分布圆直径，不能出现孔位错位的情况，安装孔的孔径要比配套螺栓大0.2-0.5mm，留出装配调整的间隙，避免加工误差导致螺栓无法穿入。中间中空腔体的内径尺寸要根据所容纳的配套零件外径确定，配合公差根据使用场景选择，如果是装轴承的位置一般选过渡配合，

　　如果是走流体的通道则要根据密封件尺寸调整内径。加强筋的厚度一般取法兰盘厚度的0.6-0.8倍，筋板和法兰盘、中心腔体的连接处要做圆角过渡，圆角半径不小于筋板厚度的0.2倍，避免应力集中导致零件受载时在连接处开裂。实际应用中，这类零件如果用在旋转设备的输出端，比如减速机输出轴的端盖连接座，还要考虑动平衡的问题，建模时要保证所有结构沿中心轴对称，筋板的厚度、高度、位置偏差不能超过0.1mm，否则设备高速运转时会产生振动，影响轴承使用寿命。如果用在流体管路的对接法兰位置，法兰盘的密封面要设计平整，必要时可以加工密封槽放置O型圈，这时候建模就要预留密封槽的尺寸，槽的深度和宽度要匹配所选密封件的规格，保证密封压缩量在合理范围，避免出现泄漏。

　　另外，零件的轴向总厚度要根据安装空间确定，不能超出设备的安装间隙，中间腔体的深度要保证容纳的零件不会突出座体表面，避免和其他运动部件发生干涉。很多新手做这类盘类零件建模时，容易忽略安装孔的沉头设计，如果配套螺栓用内六角圆柱头螺栓，就要在安装孔位置加工沉头孔，沉头的深度和直径要匹配螺栓头的尺寸，保证螺栓锁紧后头部不会突出法兰表面，避免和其他零件产生干涉。还有筋板的拔模角度，如果零件采用铸造工艺加工，筋板要预留1-3度的拔模斜度，方便脱模；如果是采用机加工方式直接从棒料加工，则不需要拔模角度，但要考虑刀具的可达性，筋板之间的间隙不能太小，否则铣刀无法伸进去加工。这类零件的材质选择也和应用场景相关，普通传动场景用HT200灰铸铁即可，成本低减震性好；如果是有强度要求的重载场景，可以选45号钢或者铸钢；如果是有防腐要求的化工场景，则可以选不锈钢或者工程塑料材质，建模时不需要考虑材质，但结构设计要匹配材质的加工工艺特性，比如塑料件的筋板厚度不能太厚，否则容易出现缩痕。
