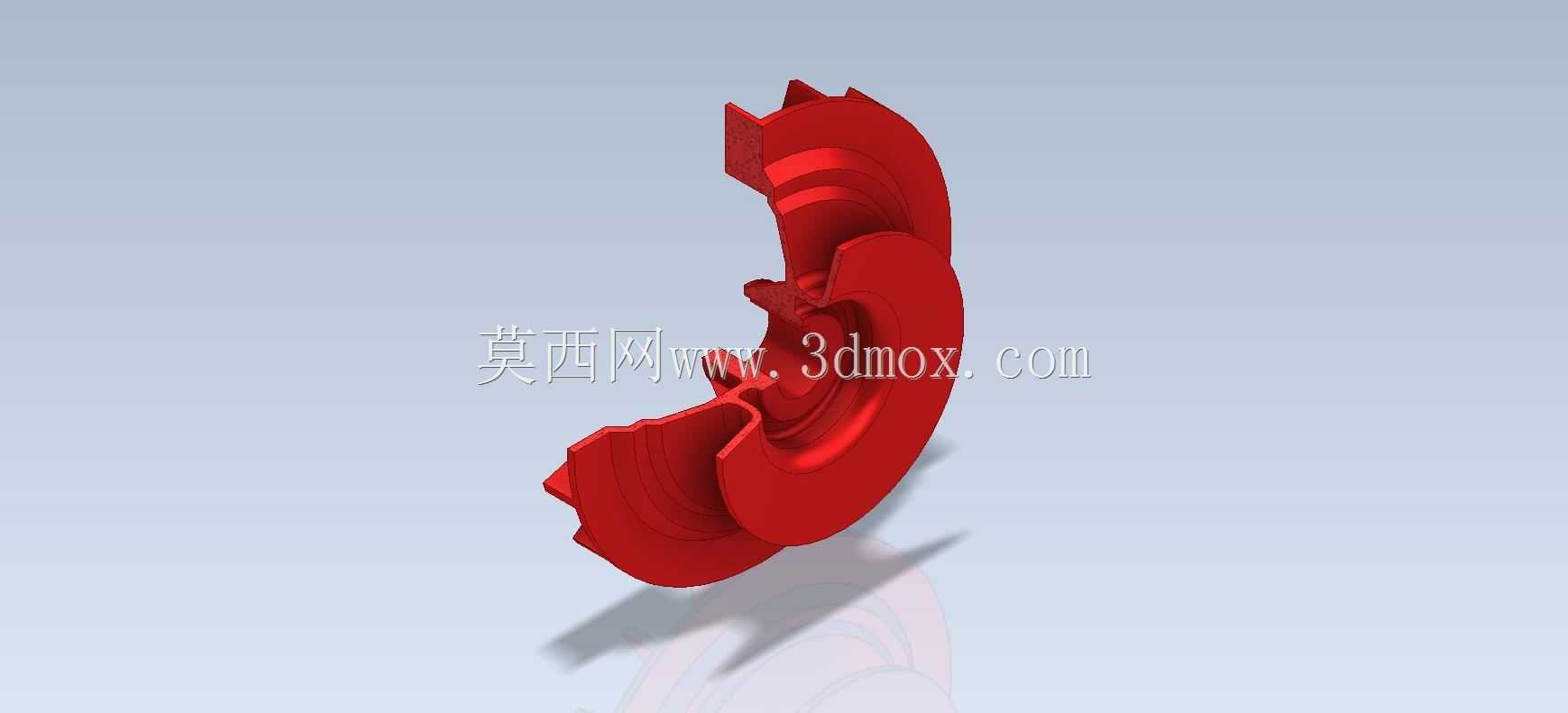

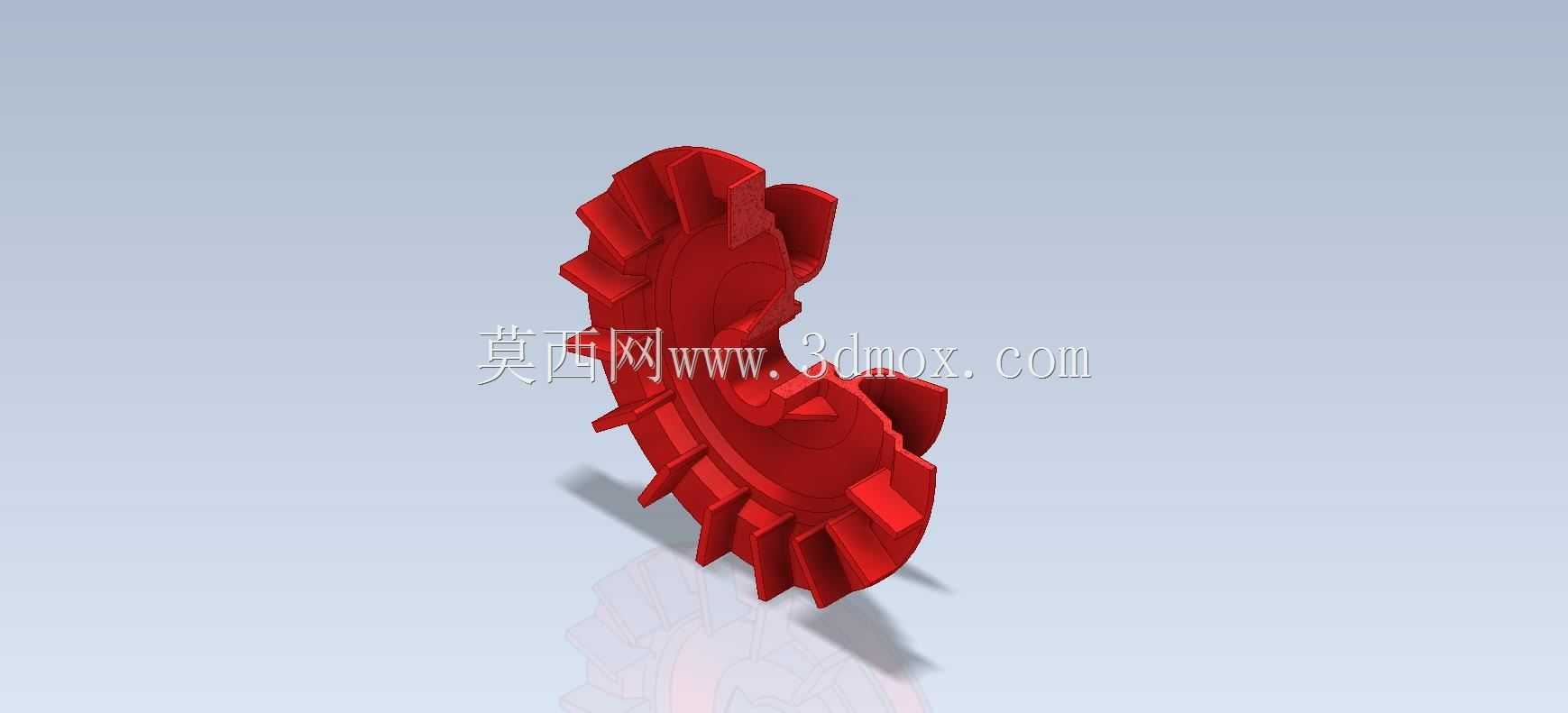

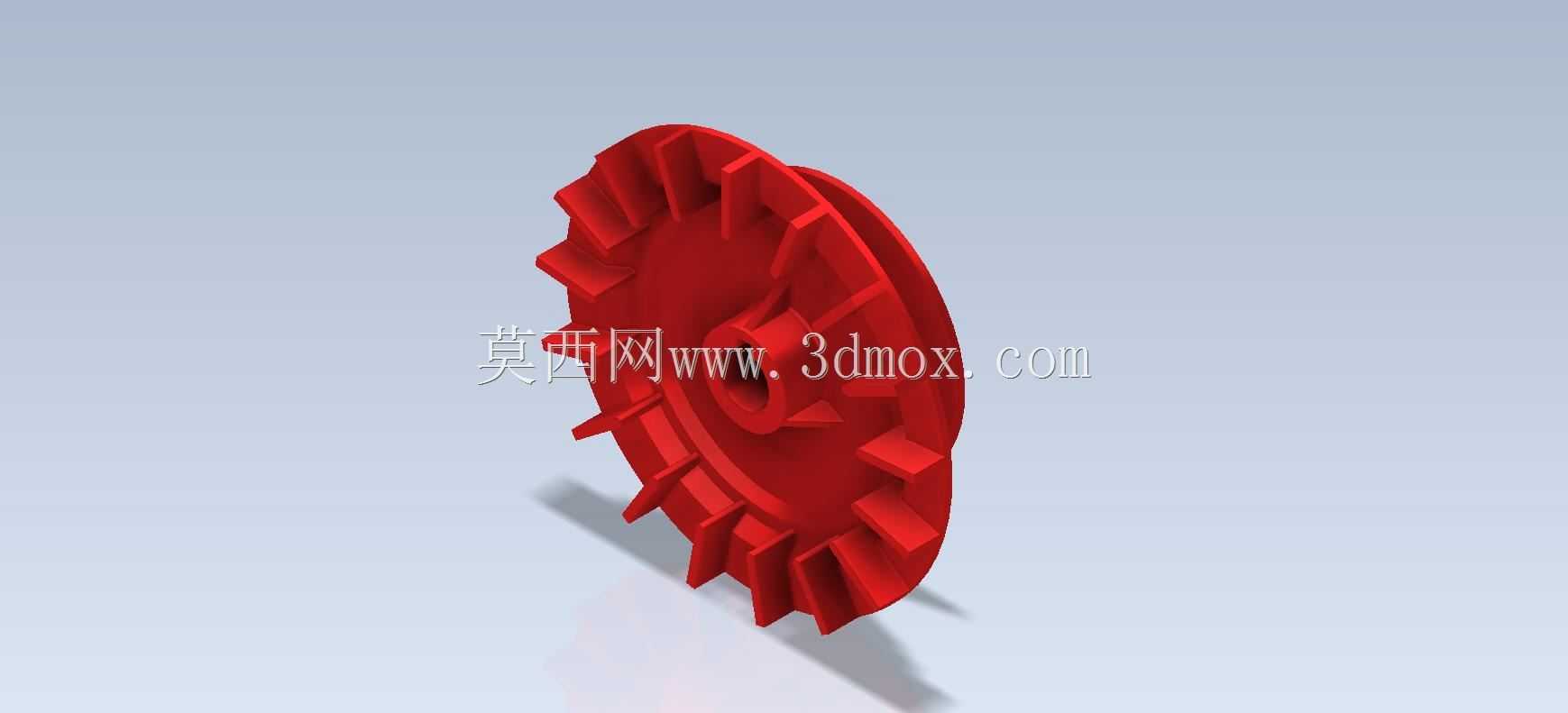

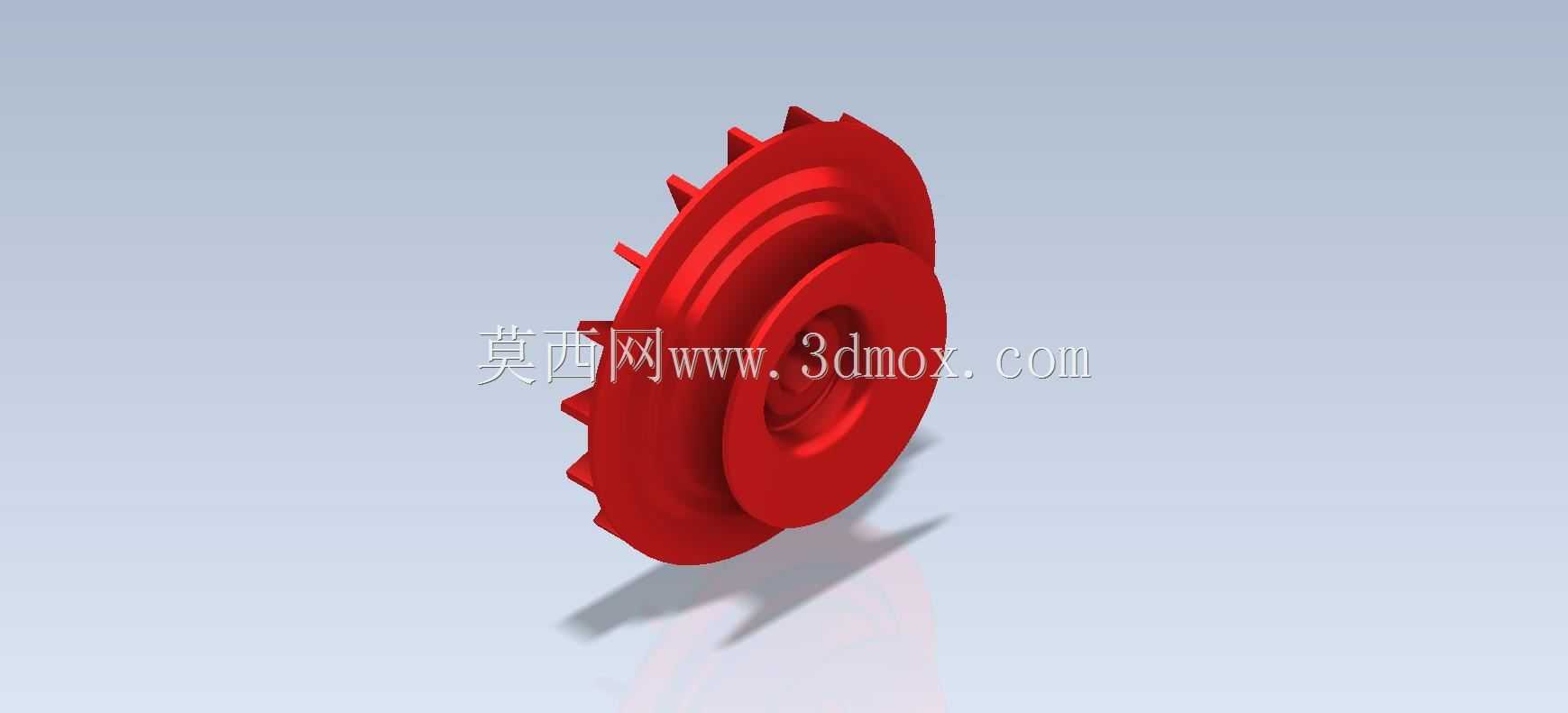

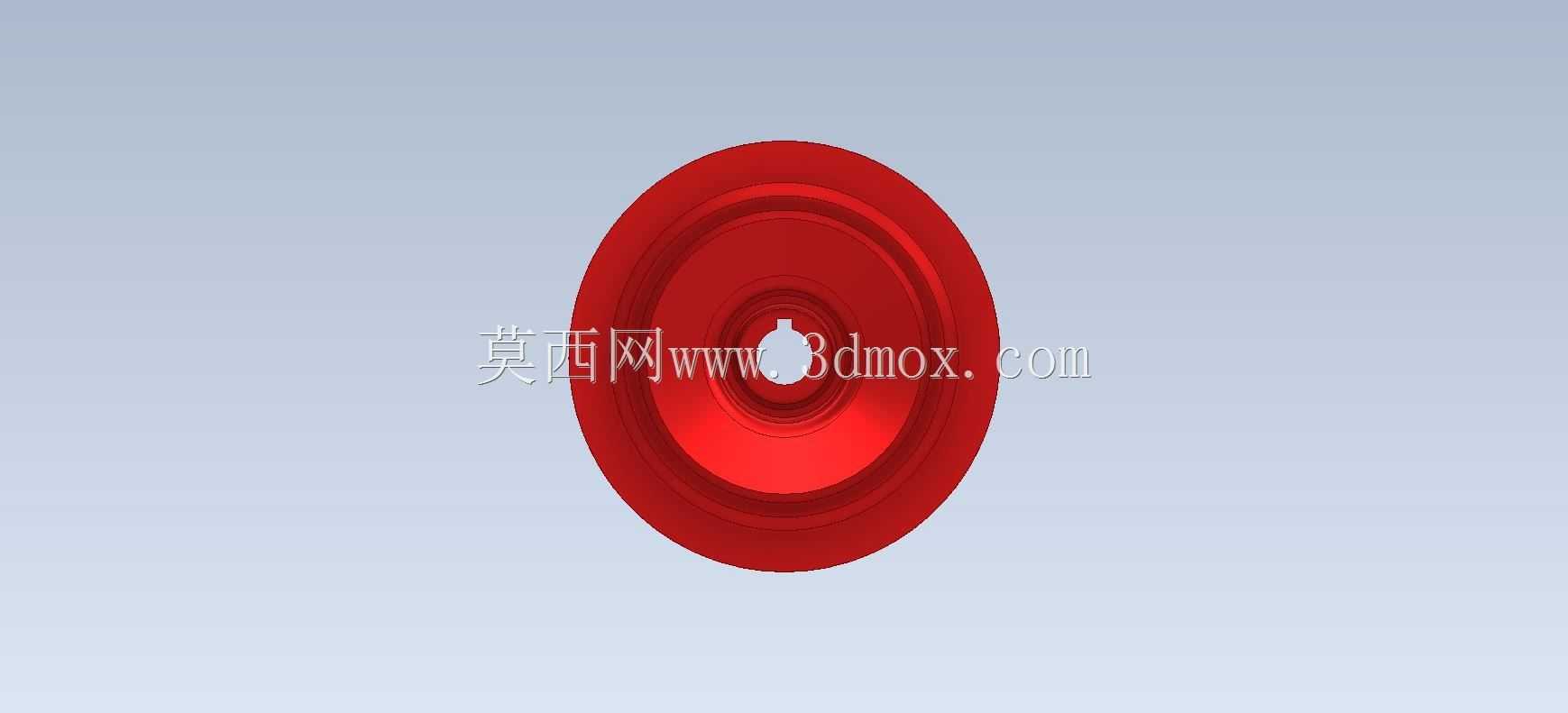

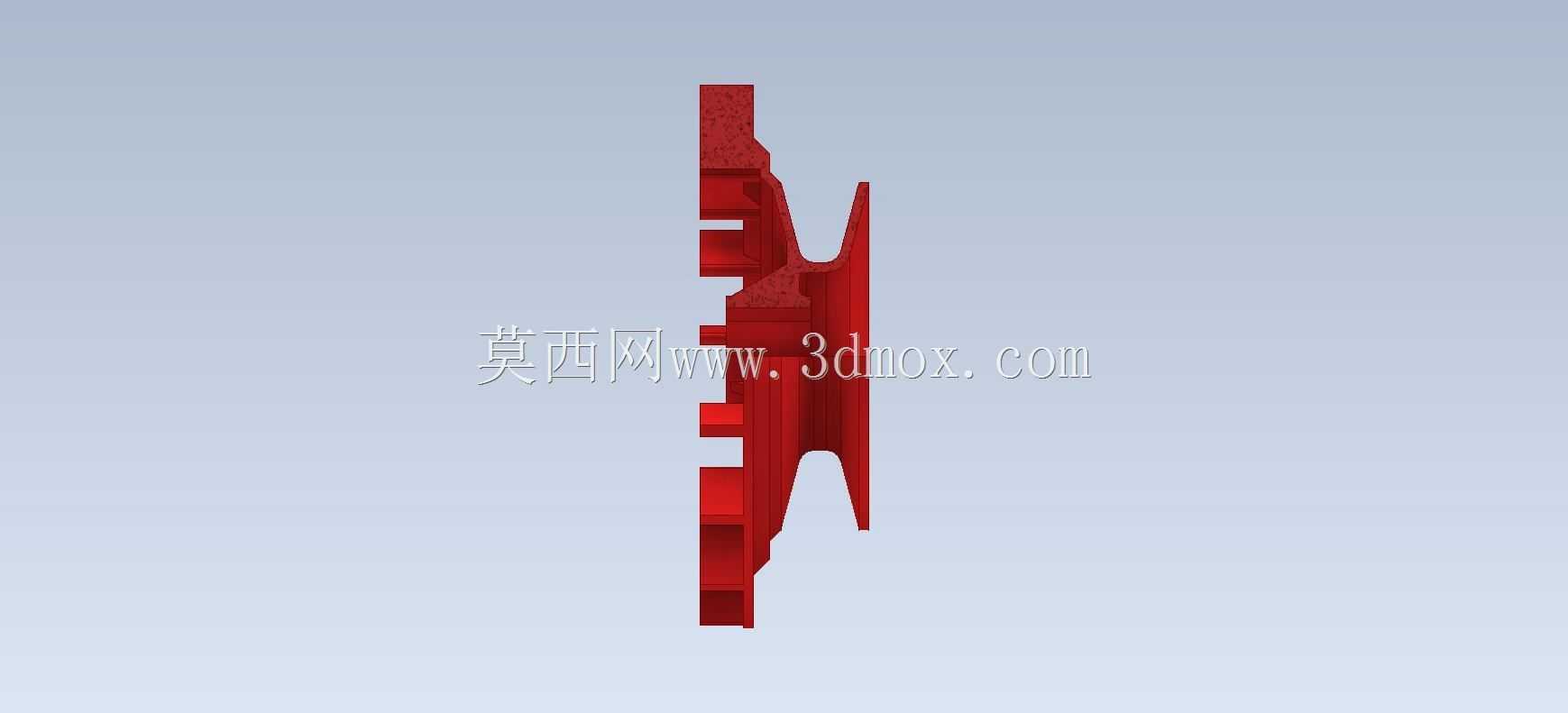

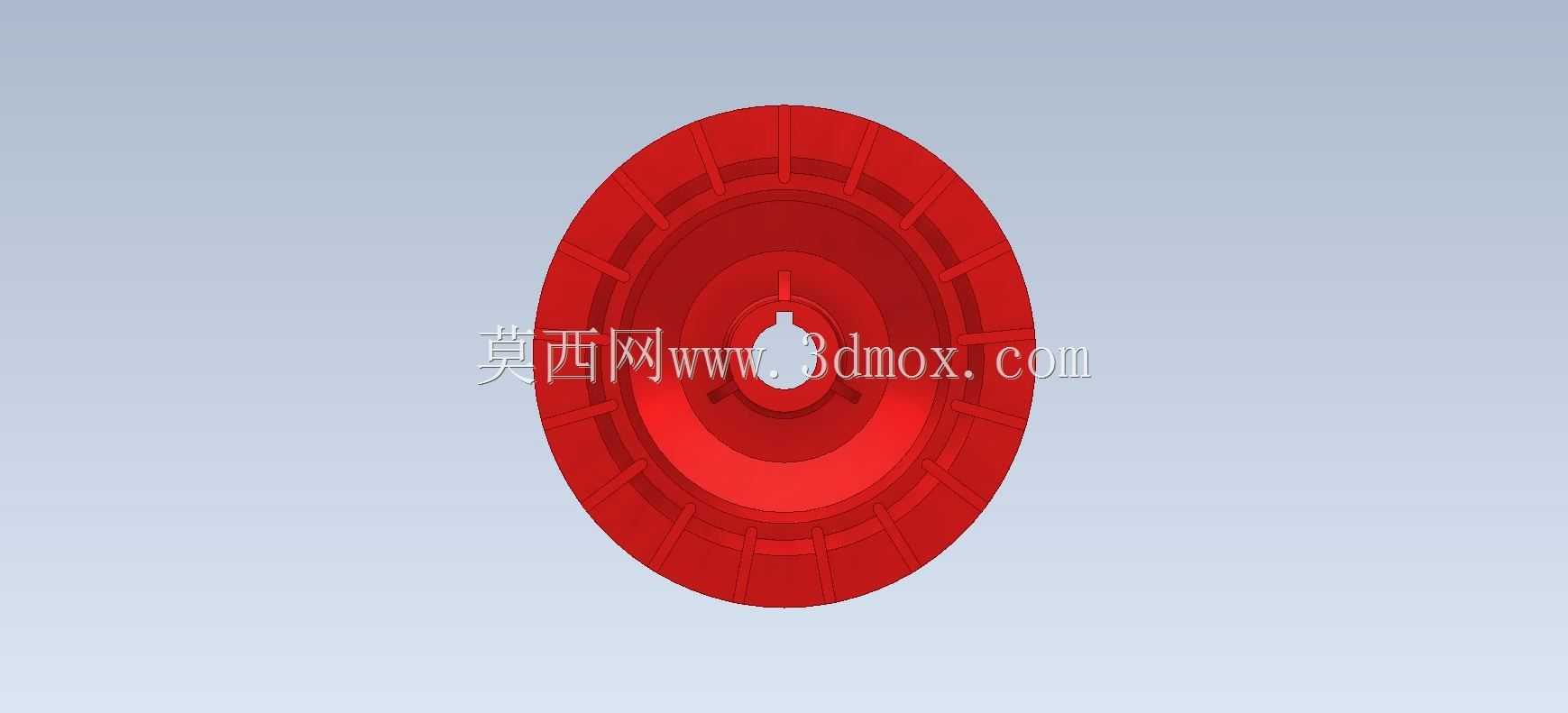

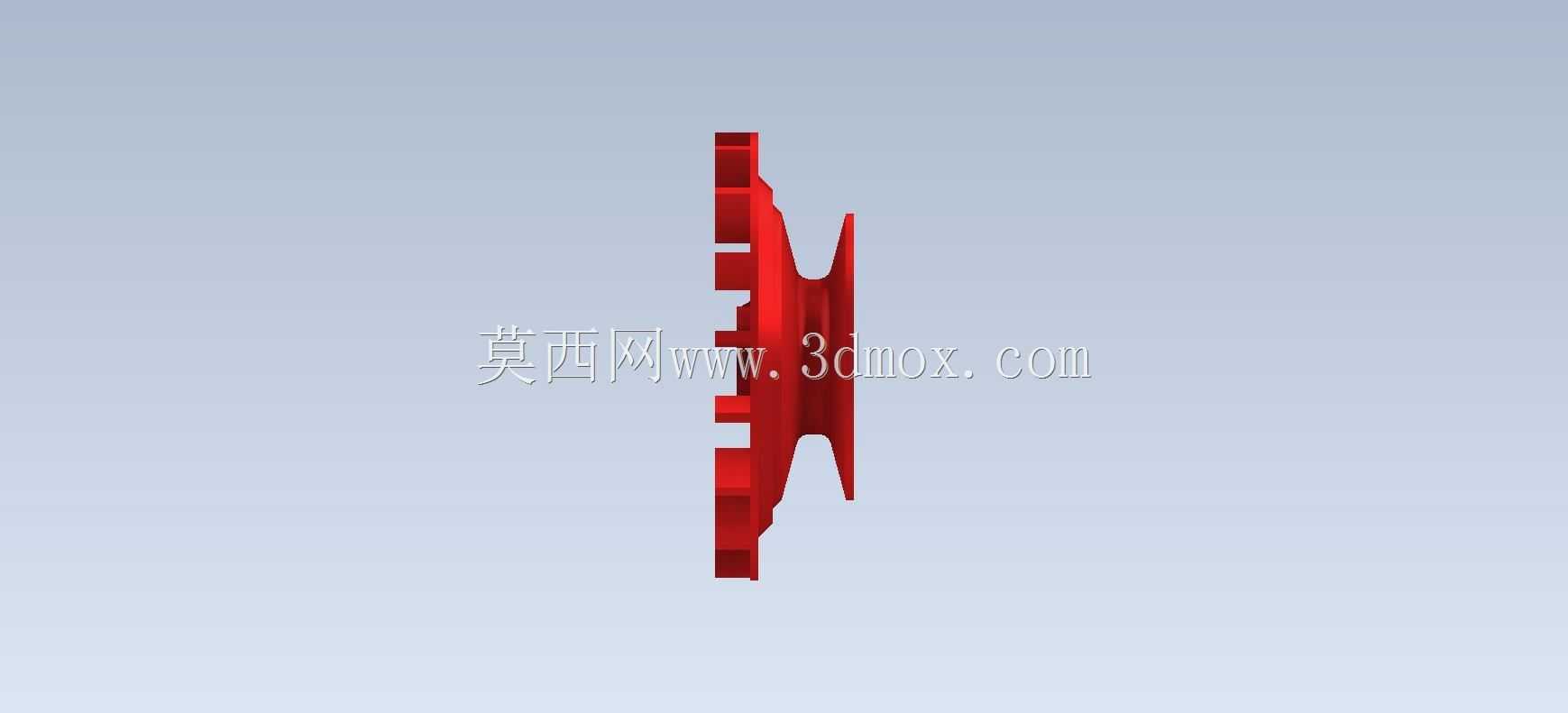

带径向凸齿的红色叶轮式传动轮结构

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698282
  • 带径向凸齿的红色叶轮式传动轮结构
  • 带径向凸齿的红色叶轮式传动轮结构
  • 带径向凸齿的红色叶轮式传动轮结构
  • 带径向凸齿的红色叶轮式传动轮结构
  • 带径向凸齿的红色叶轮式传动轮结构
  • 带径向凸齿的红色叶轮式传动轮结构
  • 带径向凸齿的红色叶轮式传动轮结构
  • 带径向凸齿的红色叶轮式传动轮结构
  • 带径向凸齿的红色叶轮式传动轮结构

  这类带周向均匀凸齿的盘状回转零件,常应用在小型流体输送设备的动力传递端,也可作为轻载工况下的间歇传动构件使用,在小型农用喷雾泵、家用通风设备的动力输出段,以及部分教学演示用传动台架上都能见到同结构零件的身影。从实际使用场景来看,这类零件不需要承受大扭矩冲击载荷,更多是承担扭矩传递或者流体扰动的功能,因此在结构设计上优先保证周向受力均匀,避免运转过程中出现动不平衡问题。

  设计这类盘状带齿零件时,首先要确定中心安装孔的尺寸边界,中心孔需要和配套的输出轴做过渡配合,孔壁要预留键槽位置,保证周向锁止可靠,不会在运转过程中出现相对滑动。盘体的基础厚度要根据传递的扭矩大小核算,日常轻载使用场景下,盘体厚度不需要过大,只要保证凸齿根部和盘体衔接处的应力集中系数控制在合理范围即可,避免运转过程中齿根出现疲劳断裂。周向分布的凸齿采用等角度均匀排布,每个凸齿的拔模角度控制在1-2度之间,既方便注塑或者压铸成型时的脱模操作,也能保证齿面和配合件接触时受力均匀,不会出现局部应力过载的情况。

  从安装边界来看,这类零件的轴向安装尺寸需要和配套腔体的内部空间匹配,盘体最大外圆直径要和腔体内壁保留1-2mm的安全间隙,避免运转过程中出现剐蹭腔壁的问题。凸齿的径向突出高度不需要过大,只要满足传动啮合或者流体推动的需求即可,过高的凸齿会增加零件整体的转动惯量,启动时会给驱动电机带来额外的负载冲击,也会提升动平衡校准的难度。零件中心的轮毂部分要做适当的加厚处理,轮毂的轴向长度要比盘体厚度多出2-3mm,保证和输出轴的配合长度足够,避免安装后出现偏摆,影响整体运转稳定性。

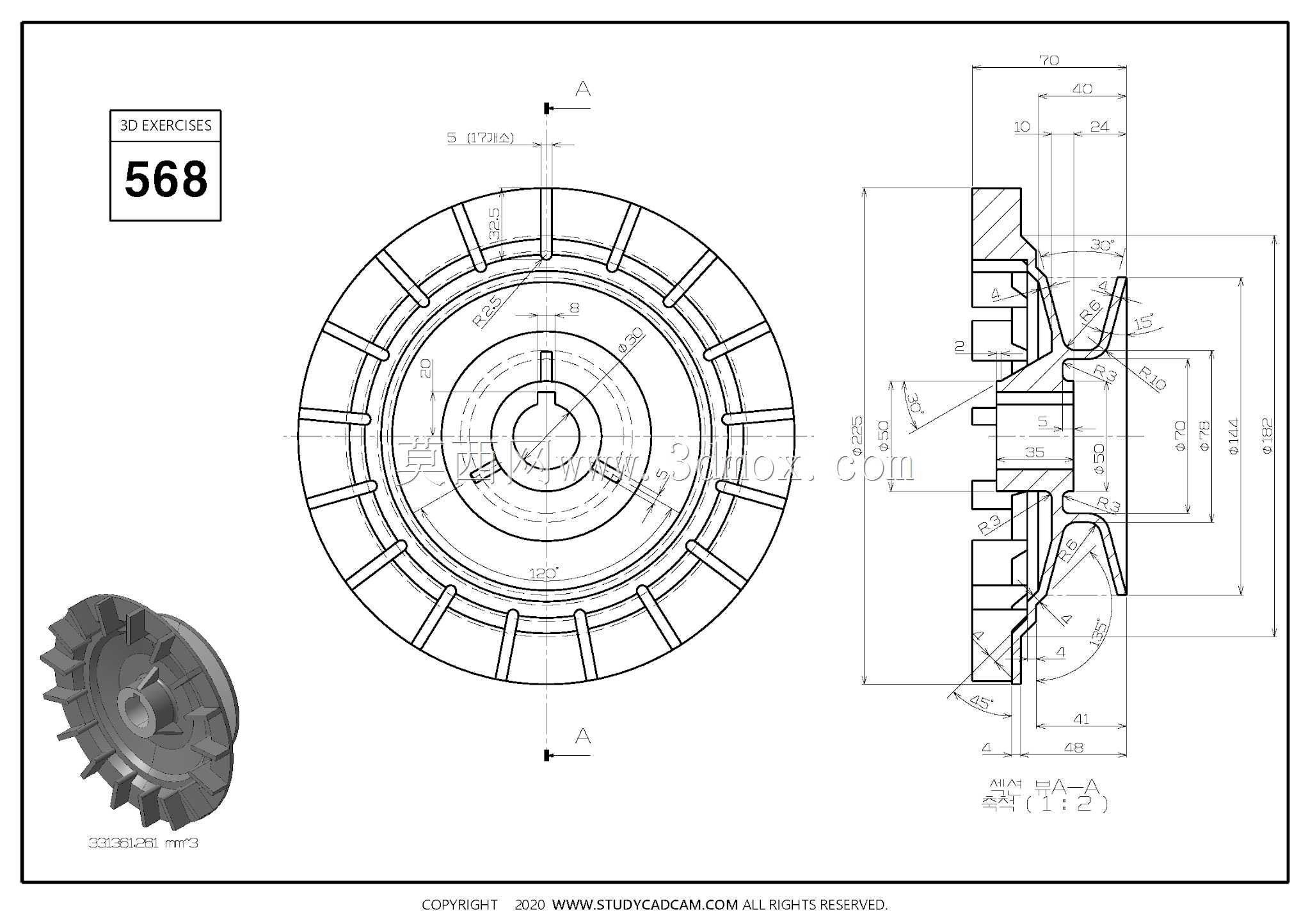

  实际建模过程中,这类零件优先采用回转特征做基础盘体的构建,先绘制包含轮毂、盘体、中心孔的截面草图,绕中心轴回转生成基础实体,之后绘制单个凸齿的截面轮廓,通过拉伸或者扫描生成单个齿形,再以中心轴为阵列中心做周向均布阵列,就能快速完成整体结构的搭建。建模时要注意在凸齿和盘体的衔接位置添加合适的圆角过渡,圆角半径不要小于齿根厚度的五分之一,有效降低应力集中系数,同时也能避免加工或者成型过程中出现锐角崩缺的问题。如果是用于流体扰动场景的同结构零件,还可以在凸齿的迎风面做微小的斜面处理,提升流体推动效率,降低运转过程中的风阻损耗。

  从装配适配性角度考虑,这类零件的端面要保证和中心孔的轴线垂直,端面跳动公差控制在0.1mm以内,避免安装后和相邻的垫片、轴承端面出现偏磨。如果是采用塑料材质注塑成型,还要在盘体非配合面添加均匀的加强筋,加强筋的厚度控制在盘体厚度的百分之六十左右,避免注塑冷却过程中出现缩痕,同时提升盘体整体的结构强度,不需要额外增加整体壁厚就能满足使用强度要求,有效控制零件的整体重量和材料成本。在轻载传动场景使用时,凸齿的齿面不需要做过高的表面处理,只要保证成型后没有明显的飞边、毛刺即可,避免啮合过程中出现卡滞;如果是用于转速较高的场景,还需要在零件成型后做简单的动平衡校准,在盘体端面适当位置去重,保证运转过程中振动值控制在合理范围,降低配套轴承的负载,提升整体设备的使用寿命。
