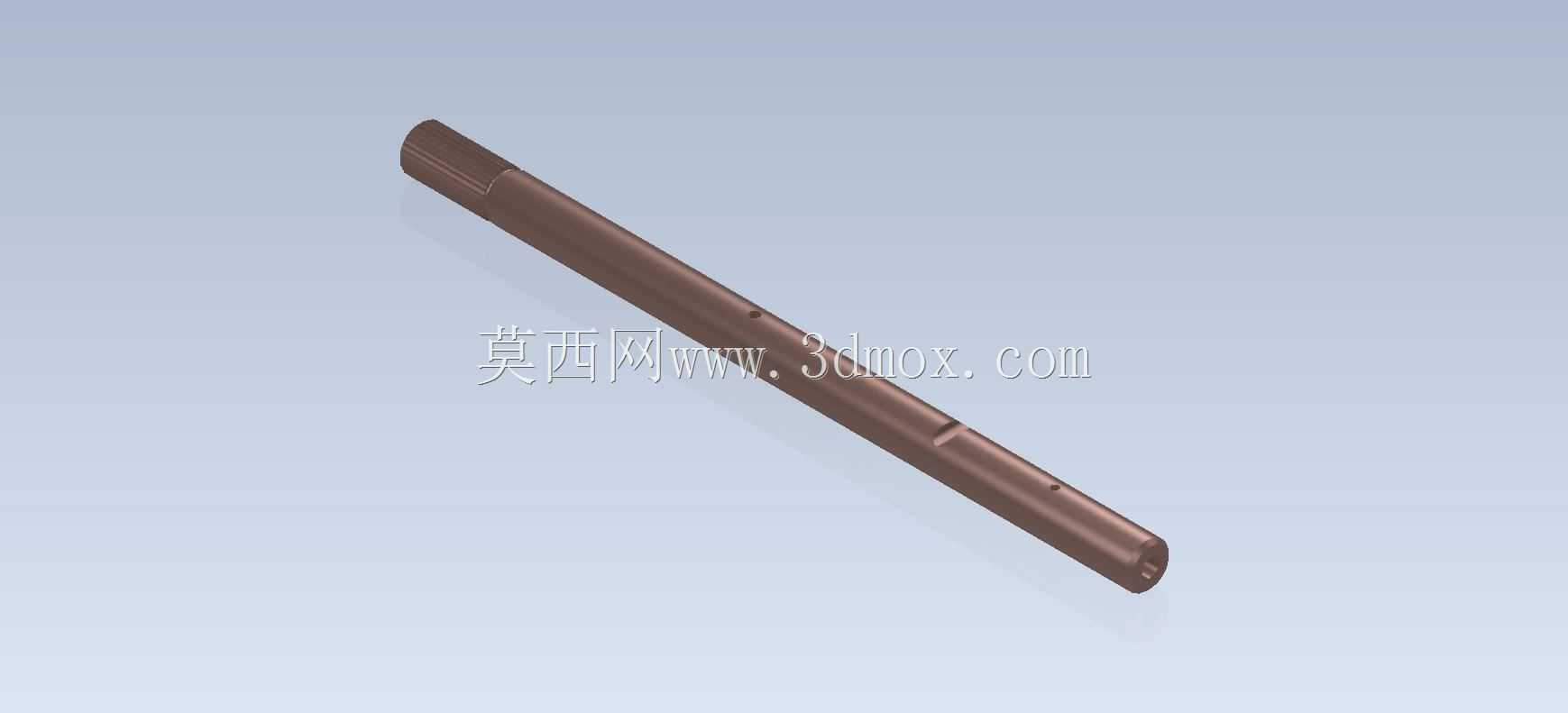

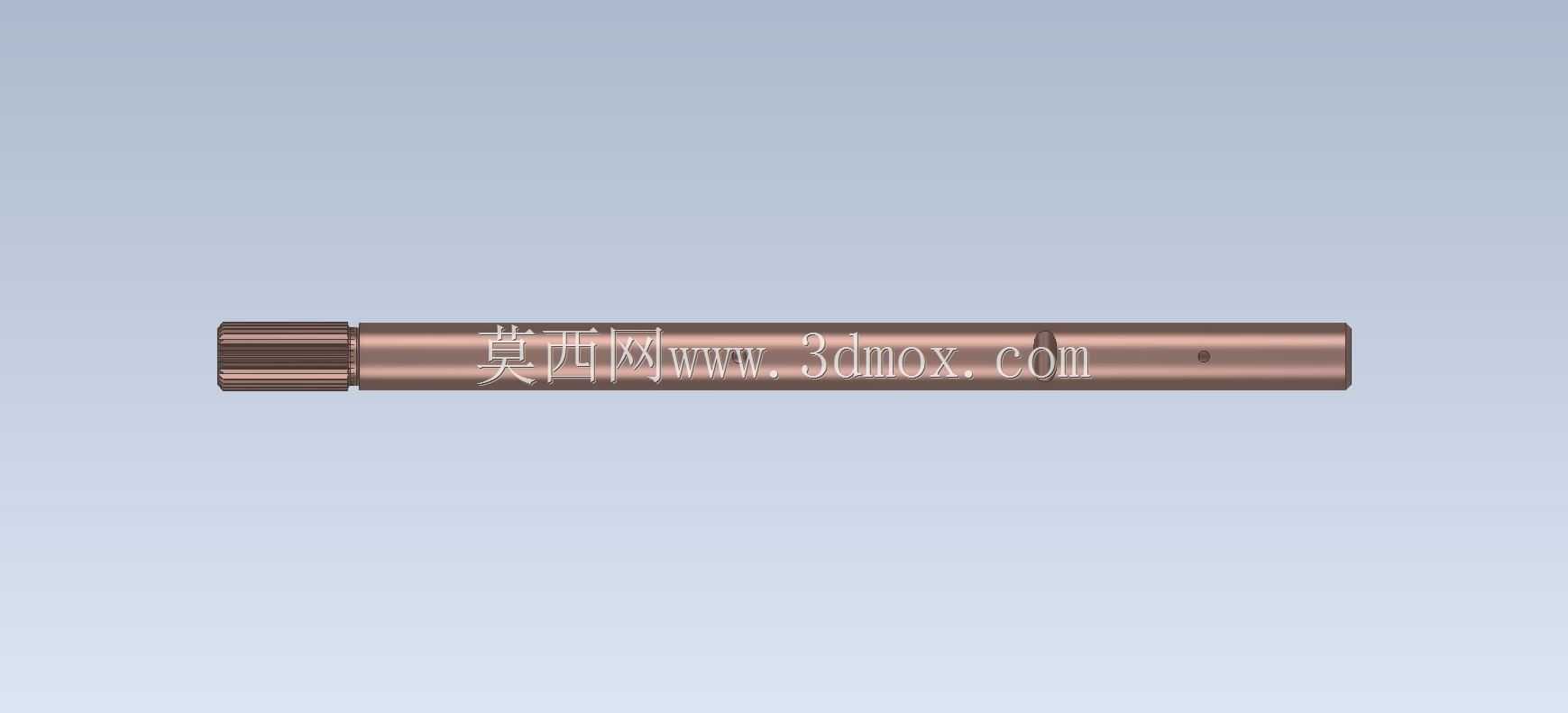

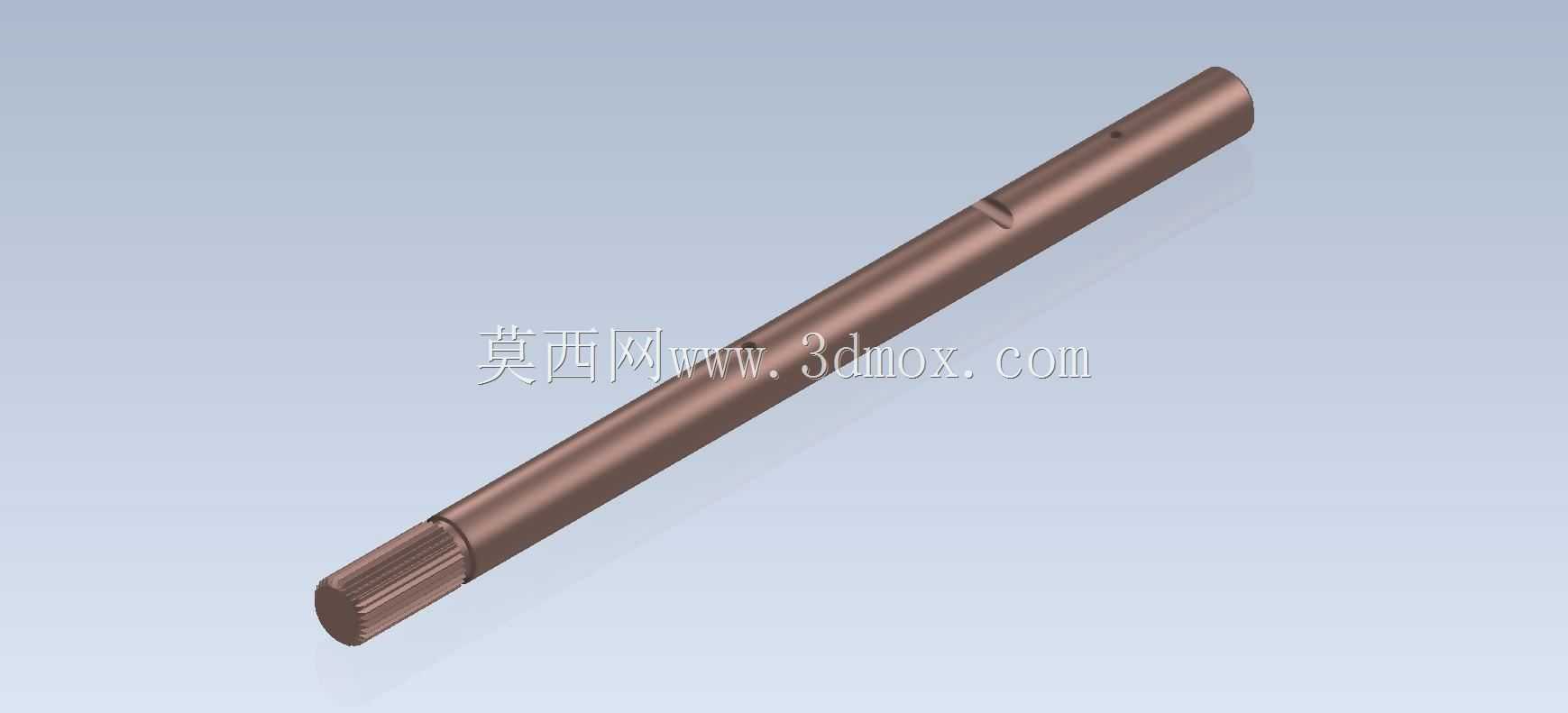

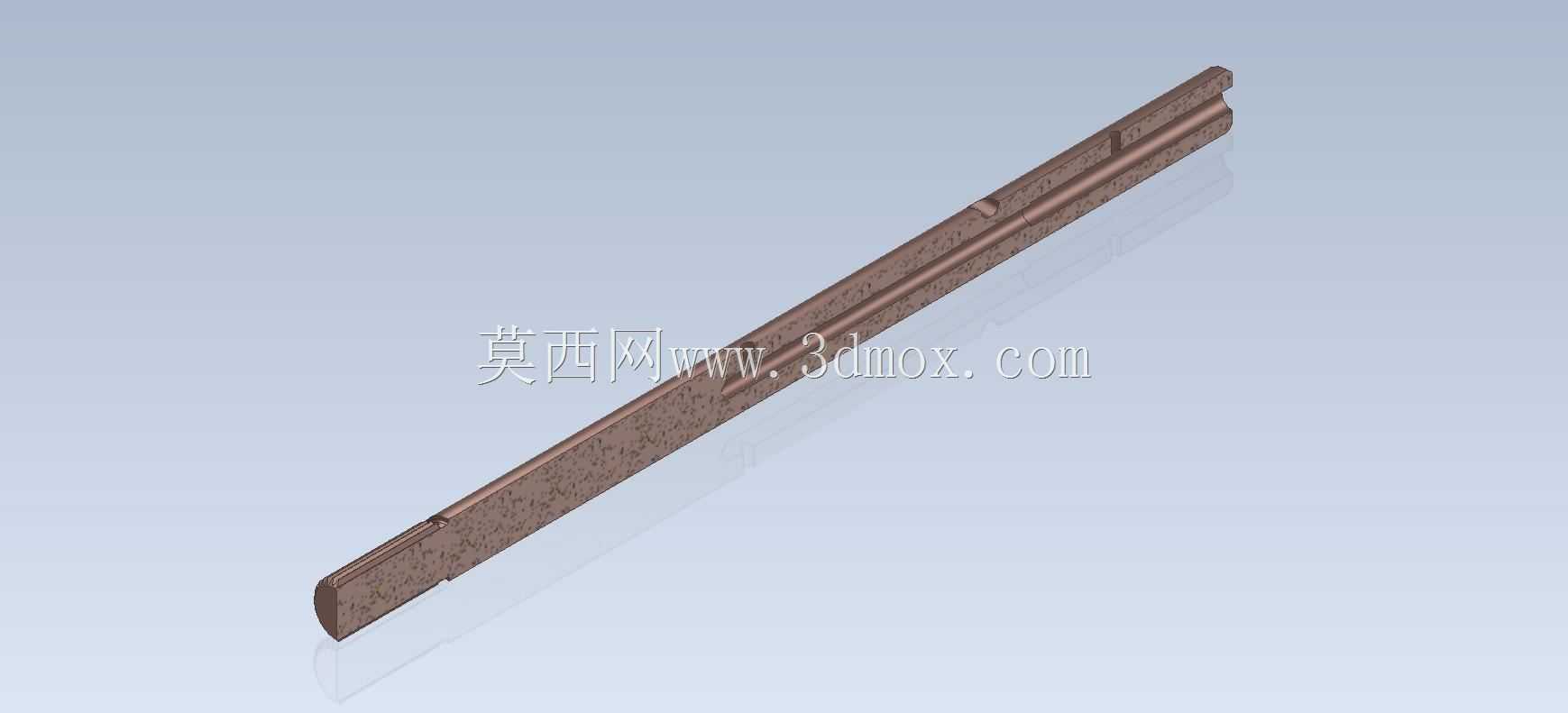

本次呈现的长轴类零件,是机械传动系统中极为常见的动力传递构件,这类零件广泛应用于小型传动机构、精密仪器调节机构、轻工设备进给单元等场景中,承担着扭矩传递、直线运动导向、部件定位支撑的多重作用。从结构设计来看,该零件主体为等直径长圆柱结构,一端加工有直纹滚花结构,滚花段的设计并非装饰用途,在实际装配场景中,滚花段主要用于和软质传动轮、手动调节旋钮实现过盈配合,依靠滚花的齿形嵌入配合件内壁,避免传动过程中出现周向打滑,相比平键连接,这种滚花过盈配合的结构不需要额外加工键槽,也不需要额外的紧固件,在小扭矩、低转速的手动调节或者轻载传动场景下,装配效率更高,结构更紧凑。
轴身部分设计有两处环形凹槽,其中一处凹槽靠近滚花端,主要用于安装轴用弹性挡圈,实现轴上配合零件的轴向定位,限制配合件的轴向窜动,保证传动过程中配合位置的精度;另一处凹槽位于轴身中段,可用于安装O型密封圈,在需要穿过腔体壁的安装场景中,该位置的密封圈可以实现腔体的动密封,避免腔体内的润滑脂泄漏或者外界粉尘进入腔体内部。轴身靠近非滚花端的位置加工有一个径向小孔,该小孔为销钉孔,用于安装圆柱销或者开口销,当轴端安装有传动拨叉或者连杆部件时,销钉可以传递周向扭矩,同时实现端部零件的轴向固定,避免端部零件在往复运动过程中从轴端脱出。
从安装边界来看,该轴的主体直径统一,在进行设备结构设计时,对应的安装支撑孔可以采用统一的孔径公差,降低支撑座的加工难度,轴的长径比属于中等长度轴范畴,设计时需要校核轴的抗弯刚度,避免在传动负载下出现过大的绕度影响传动精度,滚花段的直径略大于主体轴径,装配时可以作为轴向定位的基准面,配合轴肩结构实现零件的快速装配定位,不需要额外调整装配位置。在实际应用场景中,这类轴常见于小型包装设备的进给调节机构、办公设备的走纸传动单元、小型实验装置的调节杆部件中,相比带多台阶的复杂轴类零件,这种结构的轴加工工序更少,仅需要车削外圆、铣槽、钻孔、滚花几道工序即可完成加工,加工成本更低,适合小批量设备的配套生产。

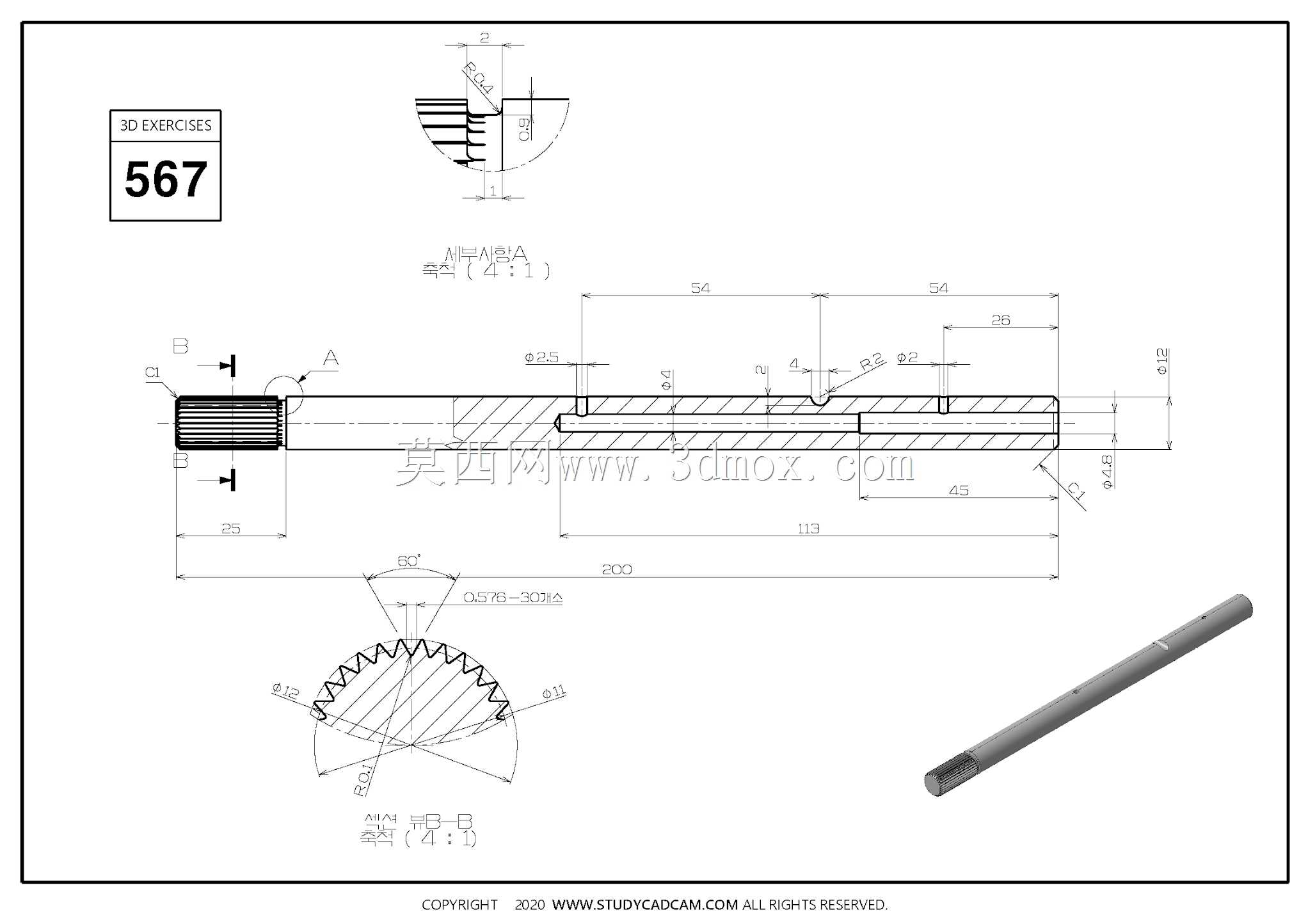

在三维建模过程中,这类零件的建模逻辑需要贴合实际加工工序,首先绘制轴的主体回转轮廓,通过旋转特征生成轴的基础实体,之后通过拉伸切除特征加工轴身的环形凹槽和径向销孔,滚花部分的建模可以通过阵列特征实现,先绘制单条滚花齿的轮廓,通过圆周阵列生成整圈的滚花结构,建模时需要注意滚花的齿距和齿深参数要符合机械加工的通用标准,避免出现不符合加工工艺的参数设计。在进行装配验证时,需要重点校核滚花段和配合件的过盈量,过盈量过小会出现打滑,过盈量过大会导致装配难度提升,甚至压装过程中出现配合件开裂的问题;轴身的挡圈槽尺寸需要符合对应规格弹性挡圈的国标尺寸,保证挡圈安装后可以完全卡入槽内,不会出现轴向脱出的问题;径向销孔的位置需要和端部配合零件的销孔位置对应,保证销钉可以顺利穿入,同时要注意销孔的深度设计,避免销钉穿入后顶到轴的对侧壁,导致装配不到位。
这类轴类零件虽然结构看似简单,但在实际设备运行中,其加工精度直接影响整个传动单元的运行稳定性,如果轴的外圆圆柱度超差,会导致支撑位置出现卡滞,转动过程中出现跳动;如果滚花段的齿形加工不均匀,会导致配合件装配后出现偏心,传动过程中产生振动和噪音;如果挡圈槽的宽度和深度超差,会导致挡圈安装松动,长期运行后出现挡圈脱落,引发设备故障。因此在设计和建模过程中,每一处结构的尺寸公差、形位公差都需要结合实际使用场景进行合理设定,对于转速较高的使用场景,还需要对轴进行动平衡校核,避免高速转动时产生过大的离心力。
