多接口异形法兰式流体连接基座结构

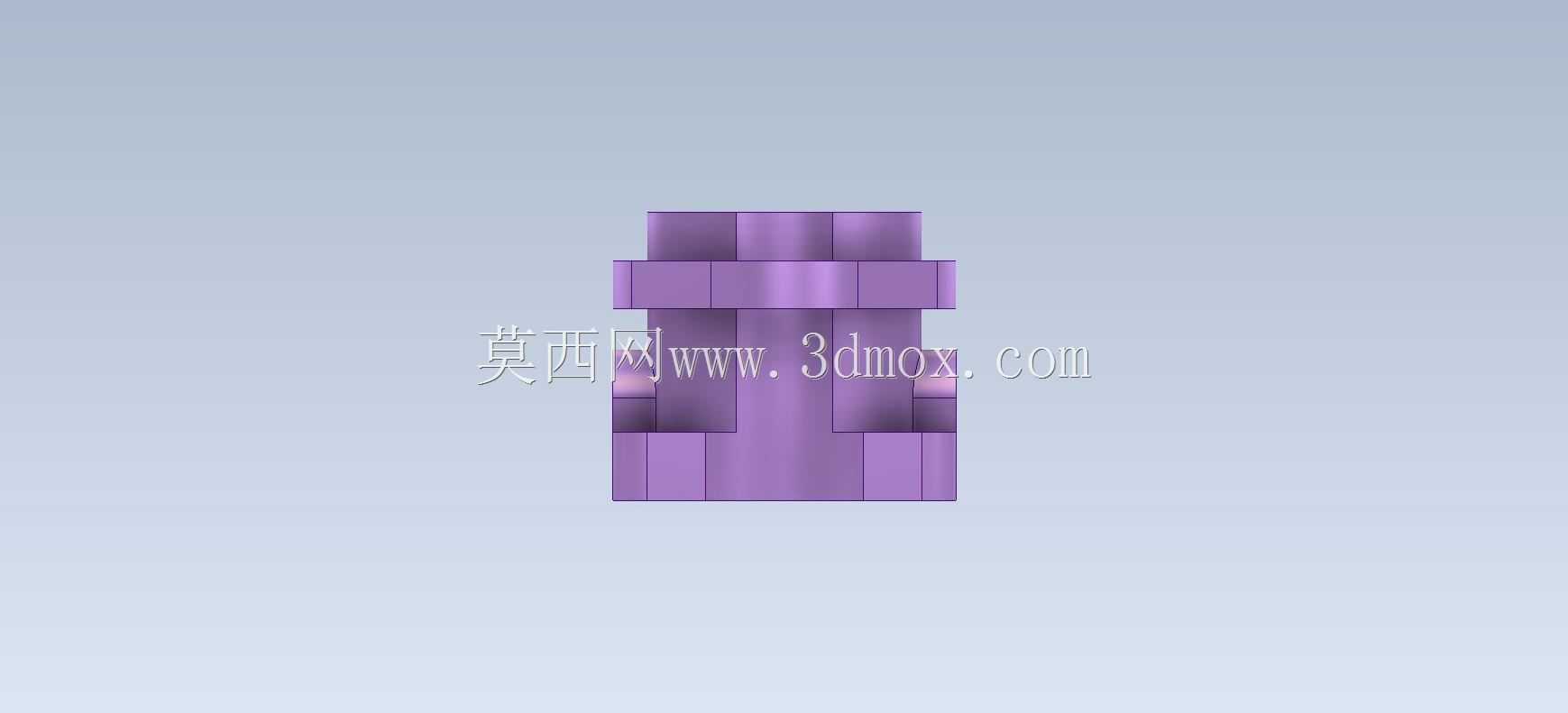

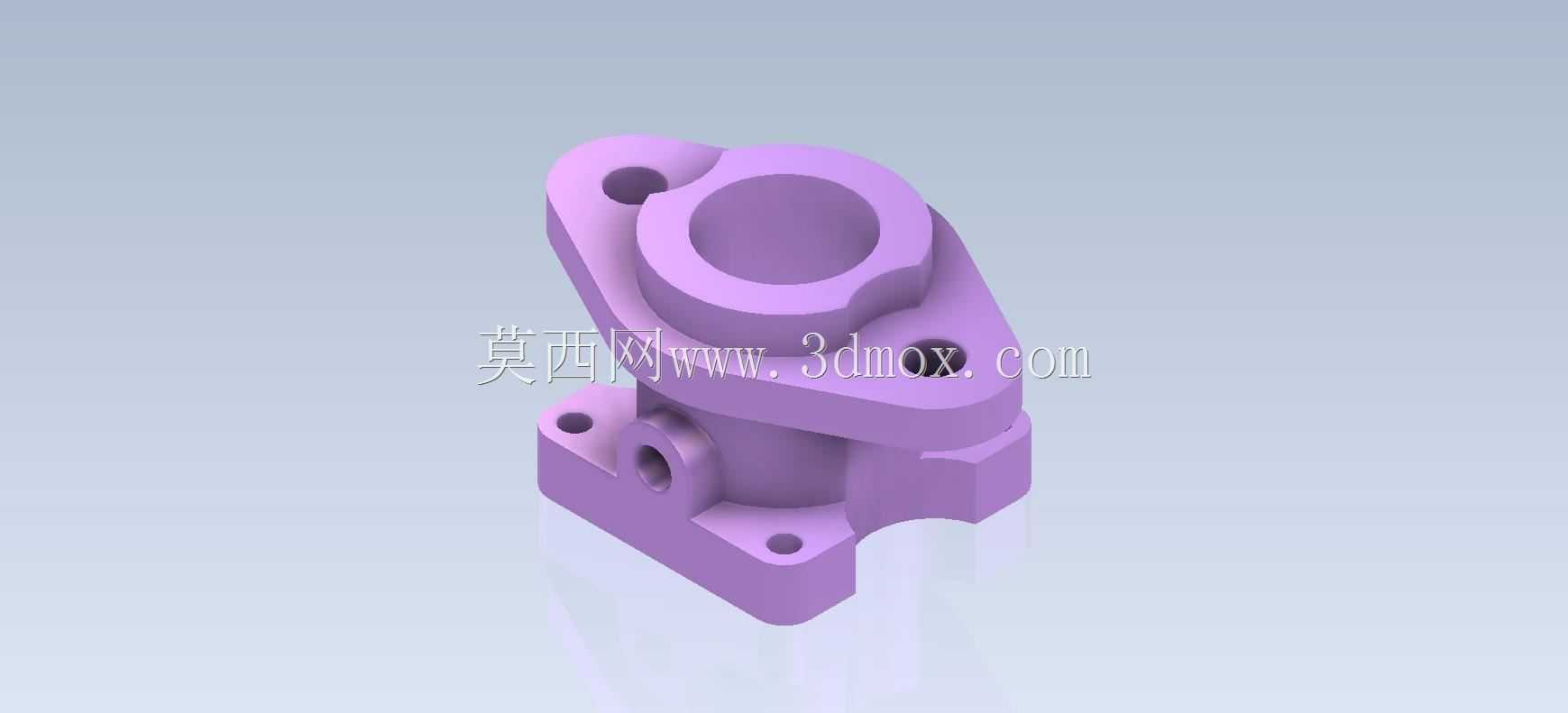

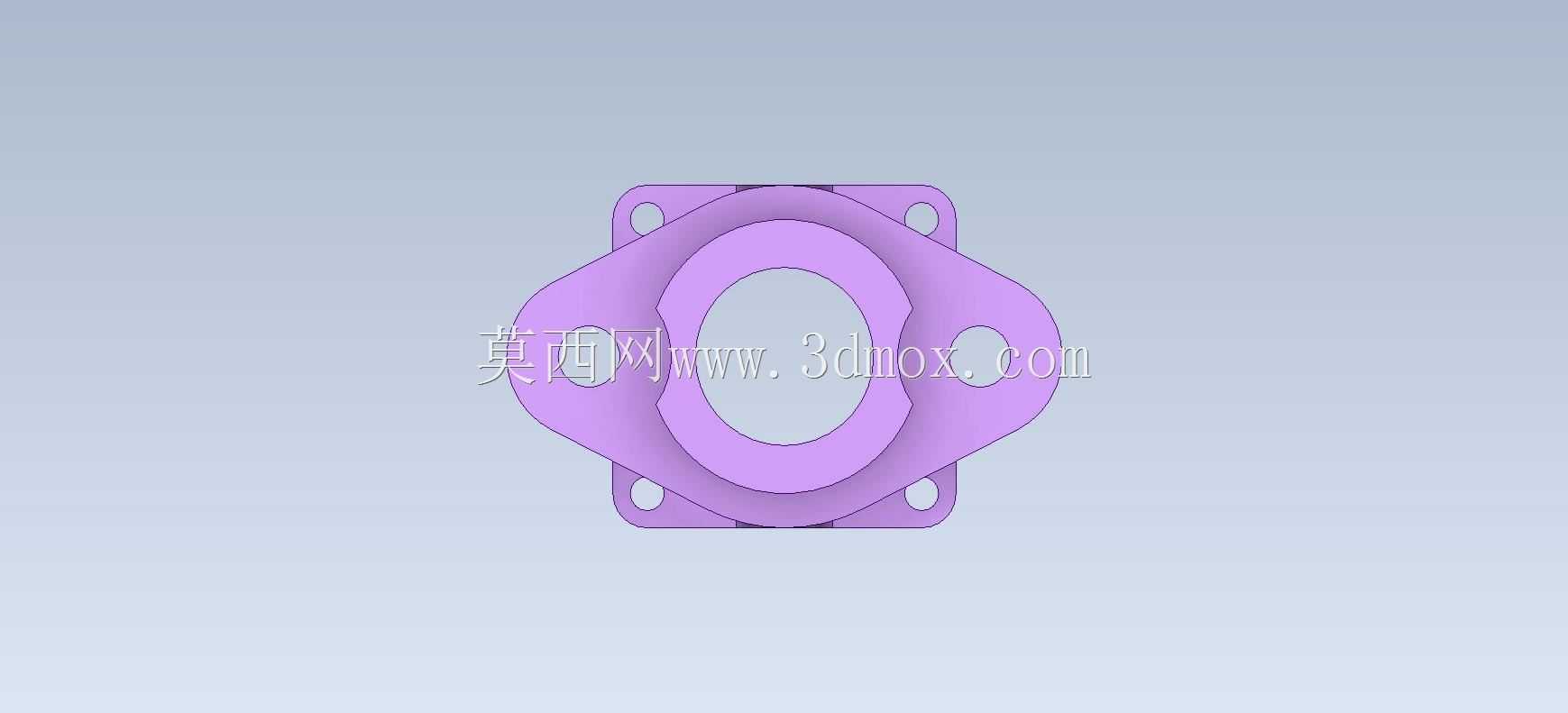

　　在流体输送系统、小型动力单元油路分配、实验台气路转接场景里，这类异形多接口连接基座是很常见的适配零件，它的核心作用是在有限安装空间内完成不同通径管路的汇流、转向与固定，替代多个直角接头加拼接法兰的冗余组合，减少管路泄漏点的同时压缩整体安装体积。从结构上看，主体采用上下分层的非对称布局，上部是大直径的主通路承孔，孔壁预留了足够的壁厚来承受常规工况下的流体压力，不会因为通径大就出现侧壁刚性不足的问题，主通路周围延伸出带安装孔的耳状凸缘，三个安装孔呈非均匀角度分布，刚好适配安装面的空间限制，避免和周边的管路、固定螺栓发生干涉，凸缘的底面做了精加工平面，安装时配合密封垫片就能实现端面密封，不需要额外加工密封槽就能满足中低压工况的密封要求。

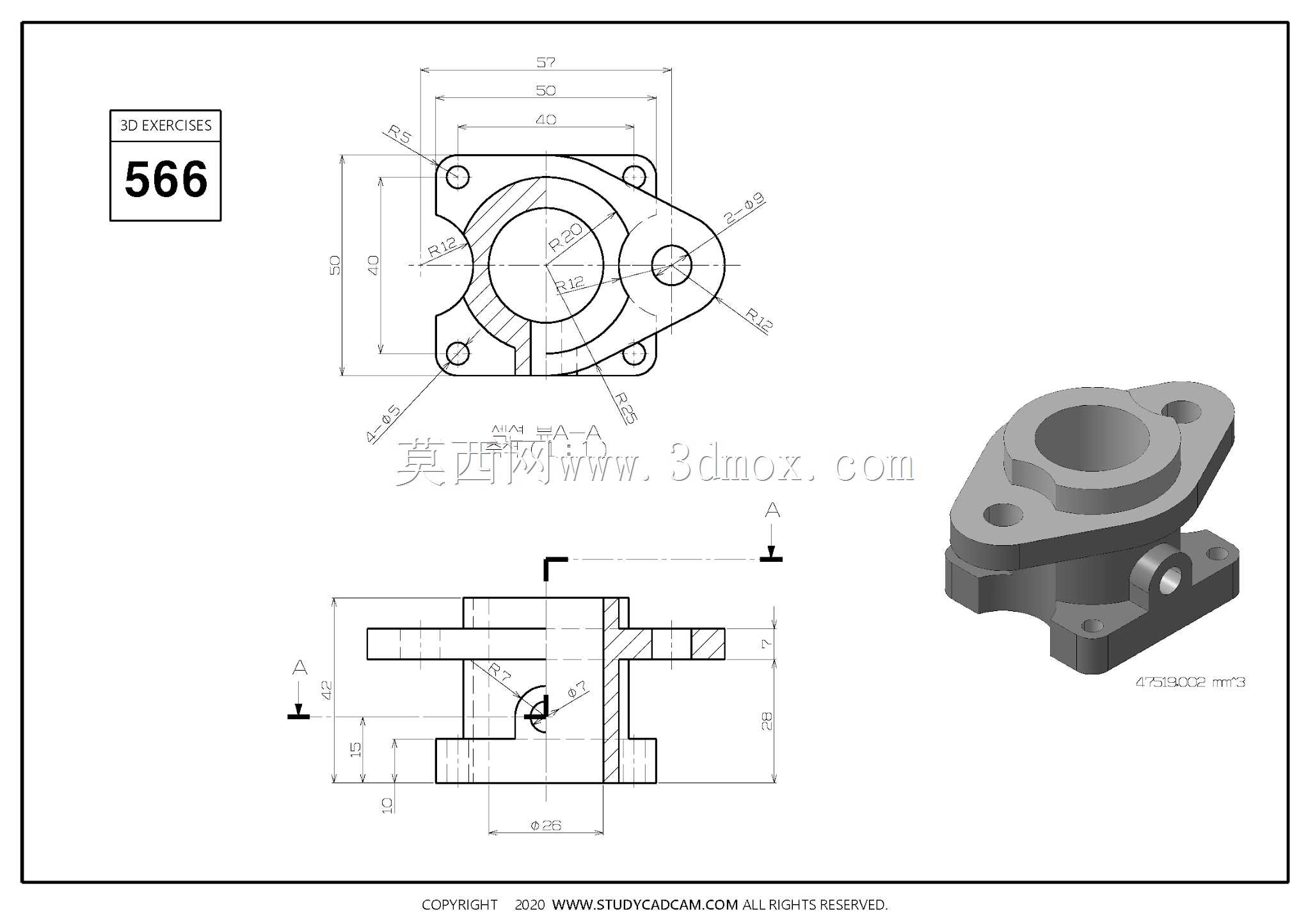

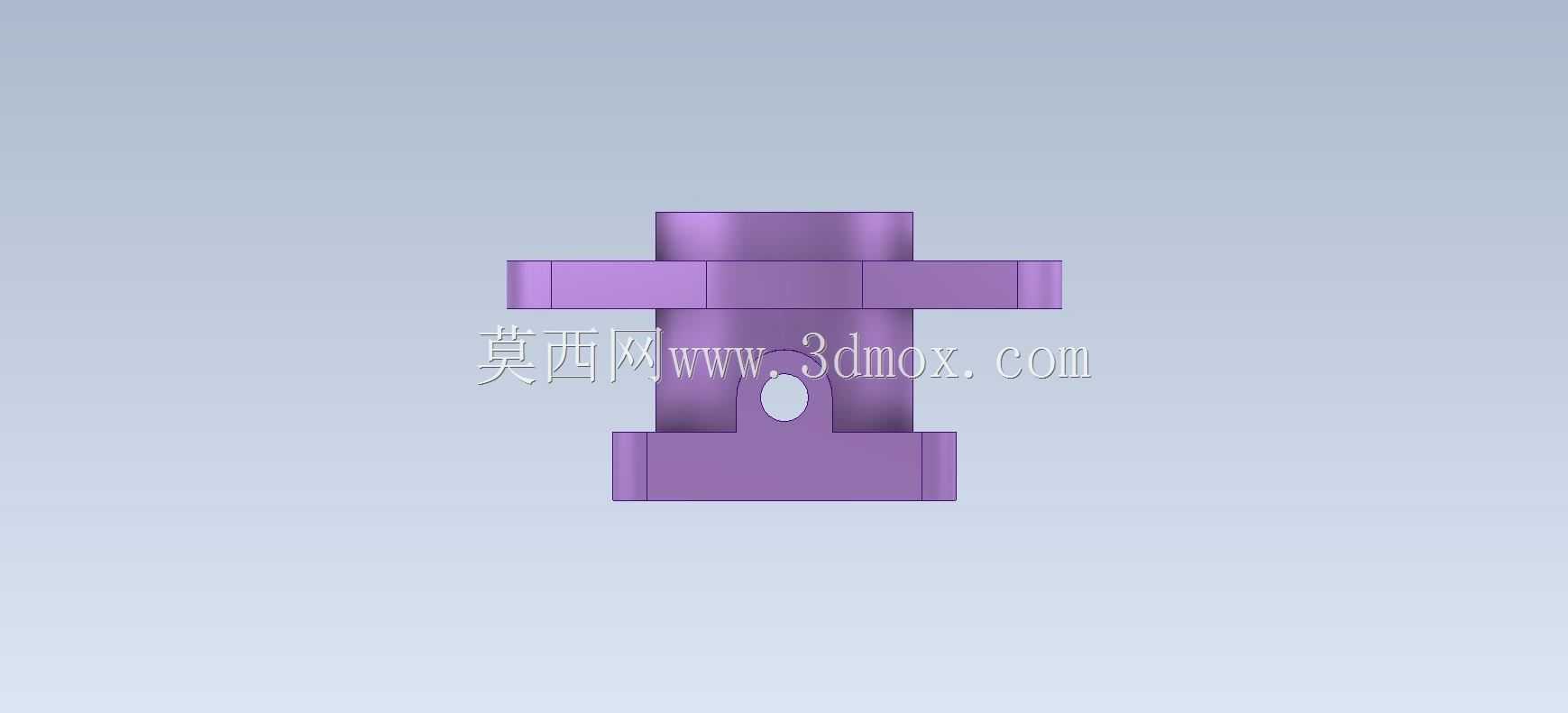

　　下部的基座部分做了收窄设计，既减轻了零件整体重量，又给侧方的两个小通径接口留出了足够的操作空间，侧方接口分别朝向两个不同的角度，对应不同走向的外接管路，接口处的壁厚做了局部加厚，用来抵消管路安装时的侧向力矩，避免长期使用后接口处出现应力开裂。设计这类零件的时候，首先要梳理清楚所有外接管路的通径、走向、连接方式，先确定主通路的中心轴线作为整个零件的设计基准，所有侧孔、安装孔的位置尺寸都从这个基准出发标注，避免加工时出现基准累积误差。安装边界方面，上部凸缘的最大外轮廓要比安装面的预留尺寸小2到3毫米，给安装调整留出余量，下部基座的底面和上部安装面的平行度公差要控制在0.05毫米以内，避免安装后出现翘曲导致密封失效，

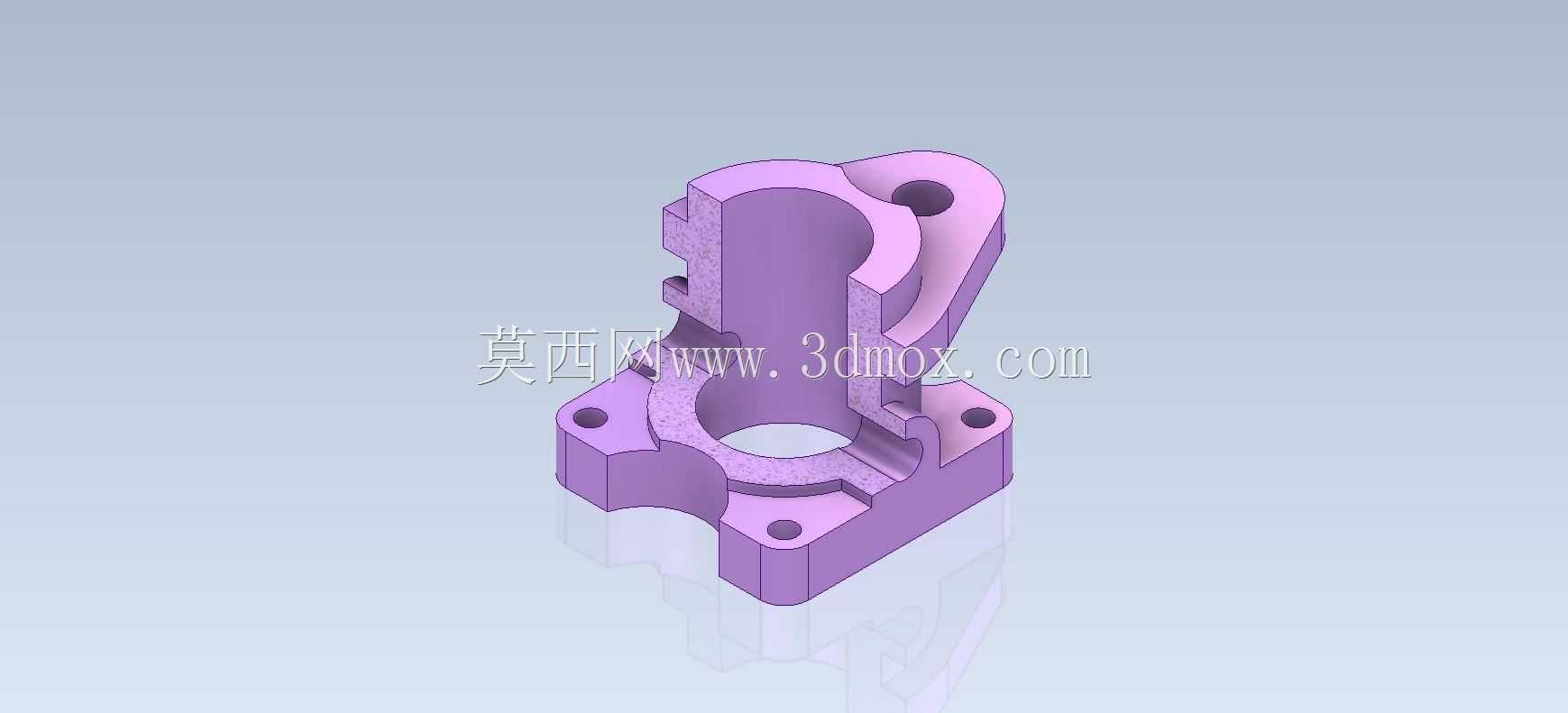

　　侧方接口的外端要预留至少15毫米的扳手操作空间，方便后期管路拆装的时候不用拆卸整个基座就能完成接头更换。实际建模过程中，要注意不同通路相交处的圆角过渡，不能出现直角相贯的尖锐结构，一方面是减少流体在通路内部的阻力，避免介质在转角处出现紊流，另一方面是减少零件内部的应力集中点，提升零件在承压工况下的疲劳寿命。安装孔的位置要做沉头设计，让固定螺栓的头部完全沉入凸缘内部，不会突出零件表面影响其他部件的布置，零件的所有外棱边都做了0.5毫米的倒角，既去除加工后的毛刺，也避免安装时划伤操作人员或者密封件。这类零件的材质通常根据输送介质选择，普通气路、水路用压铸铝合金或者工程塑料就能满足要求，

　　油路或者有腐蚀性介质的工况可以选用不锈钢或者黄铜材质，不同材质对应的壁厚要做相应调整，铝合金材质的壁厚至少要保证3毫米以上，不锈钢材质可以适当减薄到2.5毫米，保证刚性的同时控制材料成本。在设备装配的时候，这个基座通常作为管路系统的中间转接节点，一端连接主通路的硬管或者软管，侧方接口分别连接不同支路的管路，通过三个固定螺栓把整个基座固定在设备的机架或者安装面板上，不需要额外的支撑结构就能承受管路的重量和流体冲击。很多新手在设计这类转接件的时候，容易犯的错误是把安装孔做成均匀圆周分布，导致安装时和周边部件干涉，或者通路相交处没有做圆角，导致流体阻力大、应力集中，还有的会忽略侧方接口的操作空间，导致后期装配的时候扳手伸不进去，只能重新拆改零件，耽误项目进度。实际建模的时候还要考虑加工工艺性，如果是采用机加工方式生产，要避免出现内部无法加工的封闭腔，所有通路都要和外部连通方便排屑，如果是采用铸造或者3D打印方式生产，可以适当优化内部流道的形状，进一步降低流体阻力，但也要保证壁厚均匀，避免出现缩孔或者打印缺陷。
