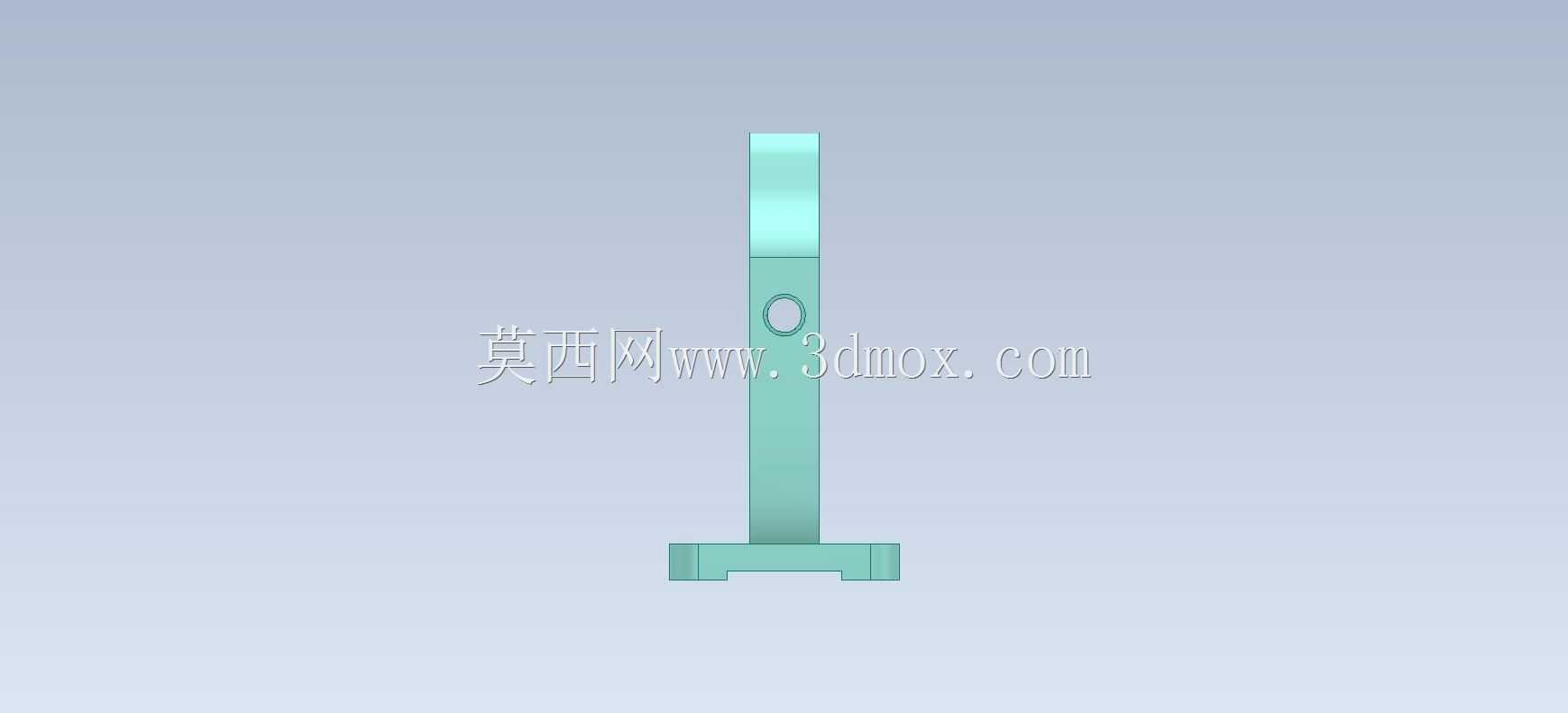

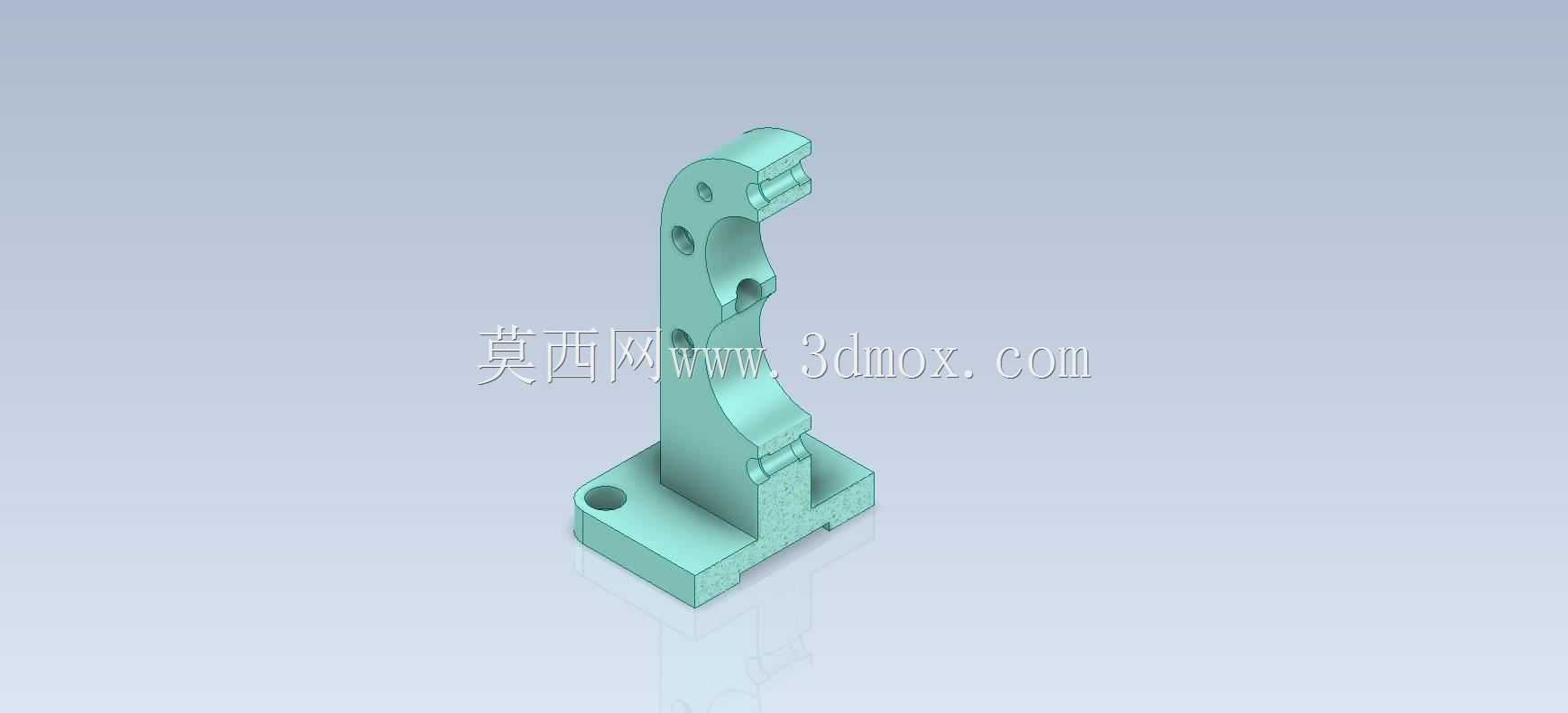

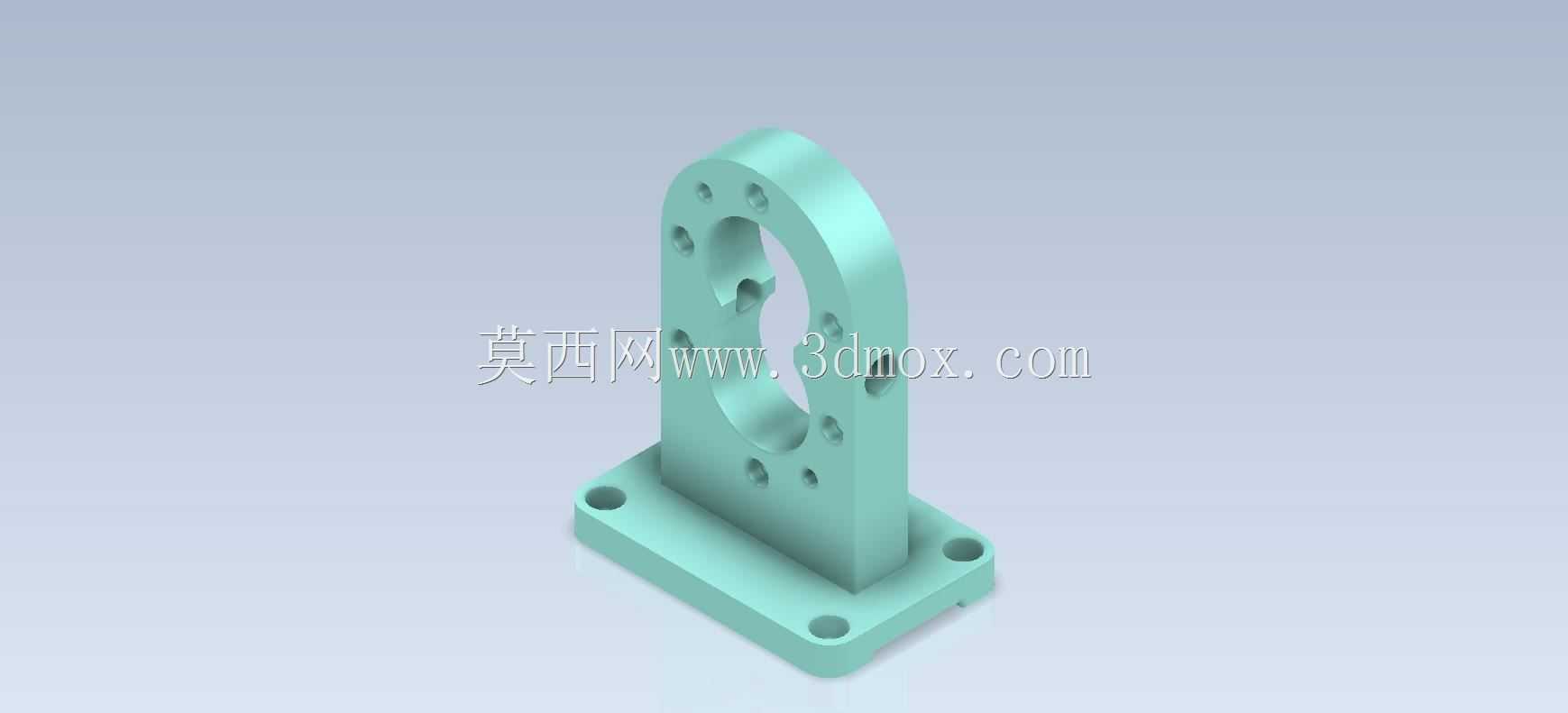

这类带立式支撑臂的安装支座,在轻工自动化输送线、小型非标检测设备的工装定位工位上十分常见,主要承担轴类检测探头、小型导向辊、气动执行元件的承载与定位功能,区别于普通平板式安装座,其立式抬升的结构能够将被支撑元件抬离安装基准面一定高度,避开设备台面上的走线、管路排布空间,同时支撑臂上的多组阵列孔位可适配不同安装高度、不同安装角度的元件固定需求,减少现场改制的工作量。从结构设计逻辑来看,底部的方形安装法兰设置了四个沉头安装孔,孔位分布遵循对称原则,安装时可通过内六角螺栓直接固定在铝型材台面或钢板焊接基座上,沉孔结构能够保证螺栓头完全沉入法兰平面,不会突出表面干涉后续元件的安装,法兰与立式支撑臂的衔接位置做了圆弧过渡处理,

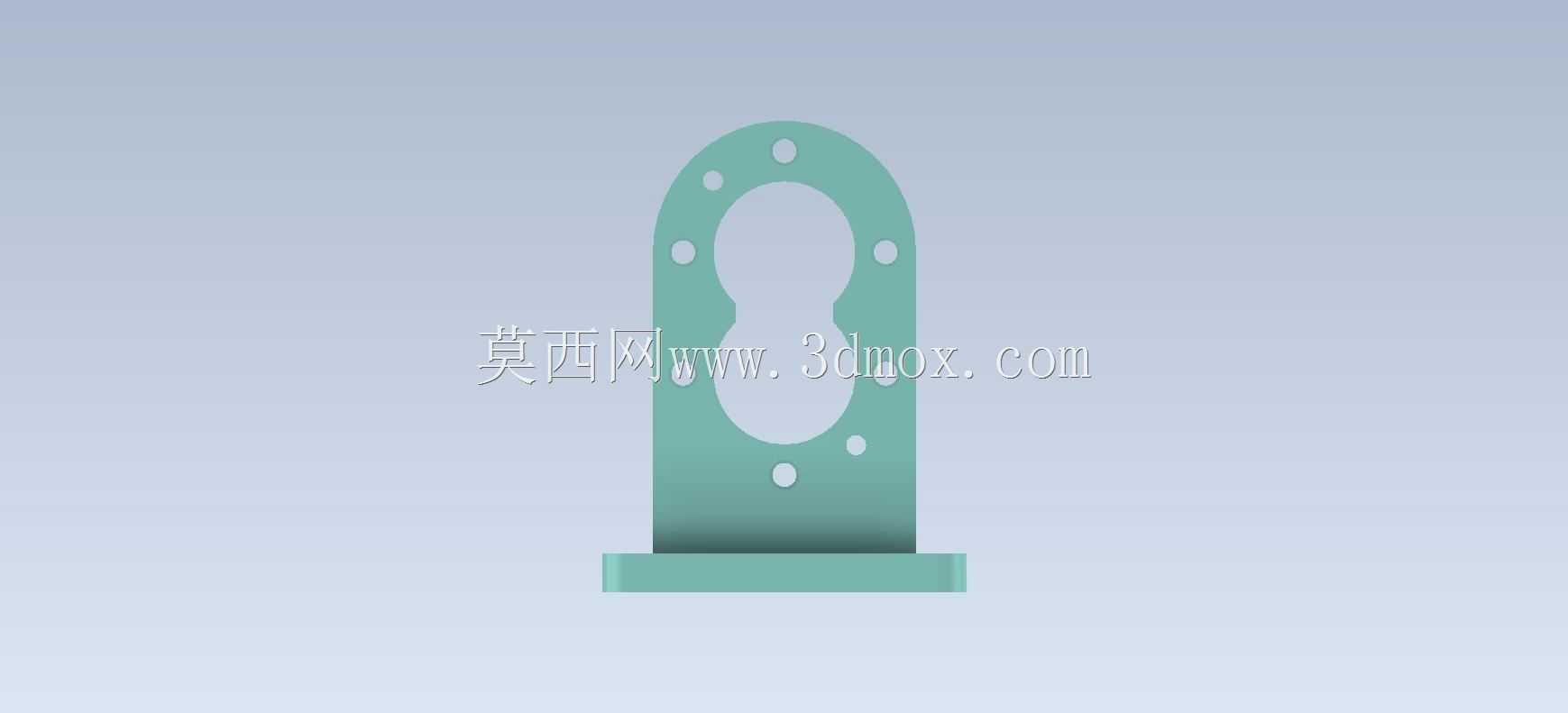

能够有效降低直角衔接处的应力集中系数,避免设备长期运行过程中受振动载荷出现衔接位置开裂的问题。支撑臂主体采用等厚板材铣削成型的结构思路,整体厚度保持一致,既能够降低铣削加工时的走刀复杂度,也能保证支撑面的平面度公差,臂身的异形镂空轮廓并非装饰性设计,中间的大尺寸弧形缺口是为了给被支撑元件的尾部走线、连接接头预留避让空间,避免安装时出现元件与支座干涉的情况,周围环绕的多组小孔分为两类,靠近弧形缺口的小孔为元件固定螺纹孔,孔位间距按照常用小型气动元件、传感器的安装孔距标准设置,可直接适配市面主流规格的对应元件,靠近臂身边缘的小孔为轻量化减重孔,在不降低支撑臂整体结构强度的前提下,减少零件整体重量,降低材料消耗。从安装边界尺寸来看,

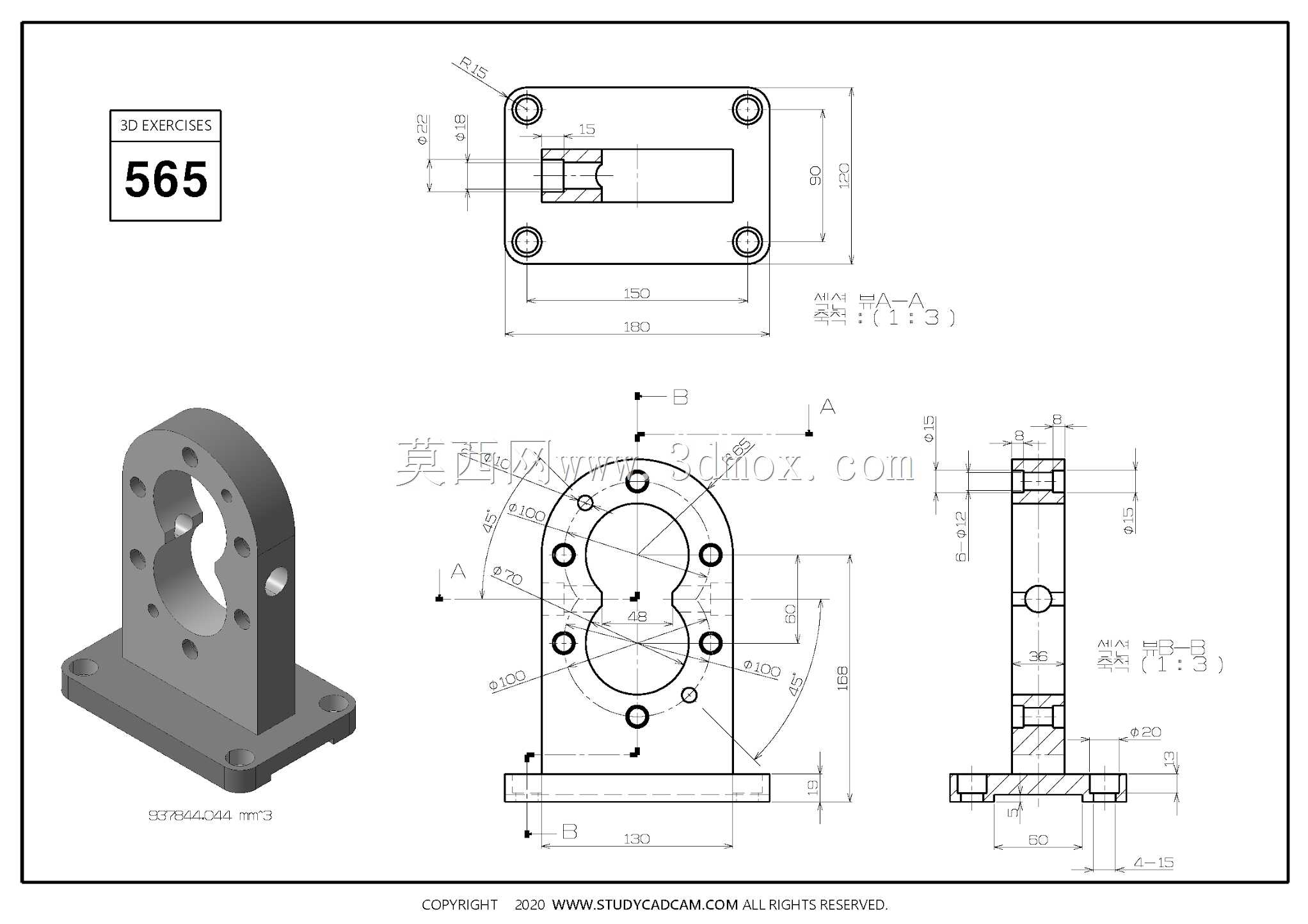

底部法兰的长宽尺寸控制在常规小型安装工位的适配范围内,四个安装孔的中心距符合工业铝型材的槽距标准,无需额外加工转接板即可直接安装在欧标2020、3030型材搭建的设备机架上,支撑臂的总高度满足小型工位的抬升需求,不会因为高度过高导致支撑刚性不足,也不会因为高度过低无法实现避让功能。在实际建模过程中,这类零件的建模逻辑需要优先确定安装基准面,先绘制底部法兰的草图,拉伸生成法兰基体后,再以上端面为基准绘制支撑臂的轮廓草图,拉伸生成臂身主体,之后通过异形切除命令生成中间的避让缺口,再分别绘制各个安装孔、减重孔的草图进行切除,最后在法兰与臂身的衔接位置添加圆角特征,建模过程中需要注意各个孔位的位置公差,
尤其是固定螺纹孔的位置度需要控制在合理范围内,避免后续实际加工后出现元件无法安装的问题,同时沉头孔的深度需要匹配对应规格螺栓的头部尺寸,保证螺栓安装后不突出平面。这类零件在实际应用中,常搭配锁紧螺母、平垫使用,当支撑的元件存在小幅振动时,可在法兰安装面与基座之间添加薄橡胶减震垫,降低振动传递对支座连接稳定性的影响,若应用在有腐蚀环境的工位,可选择铝合金材质做阳极氧化处理,或采用不锈钢材质加工,提升零件的环境适配性。
