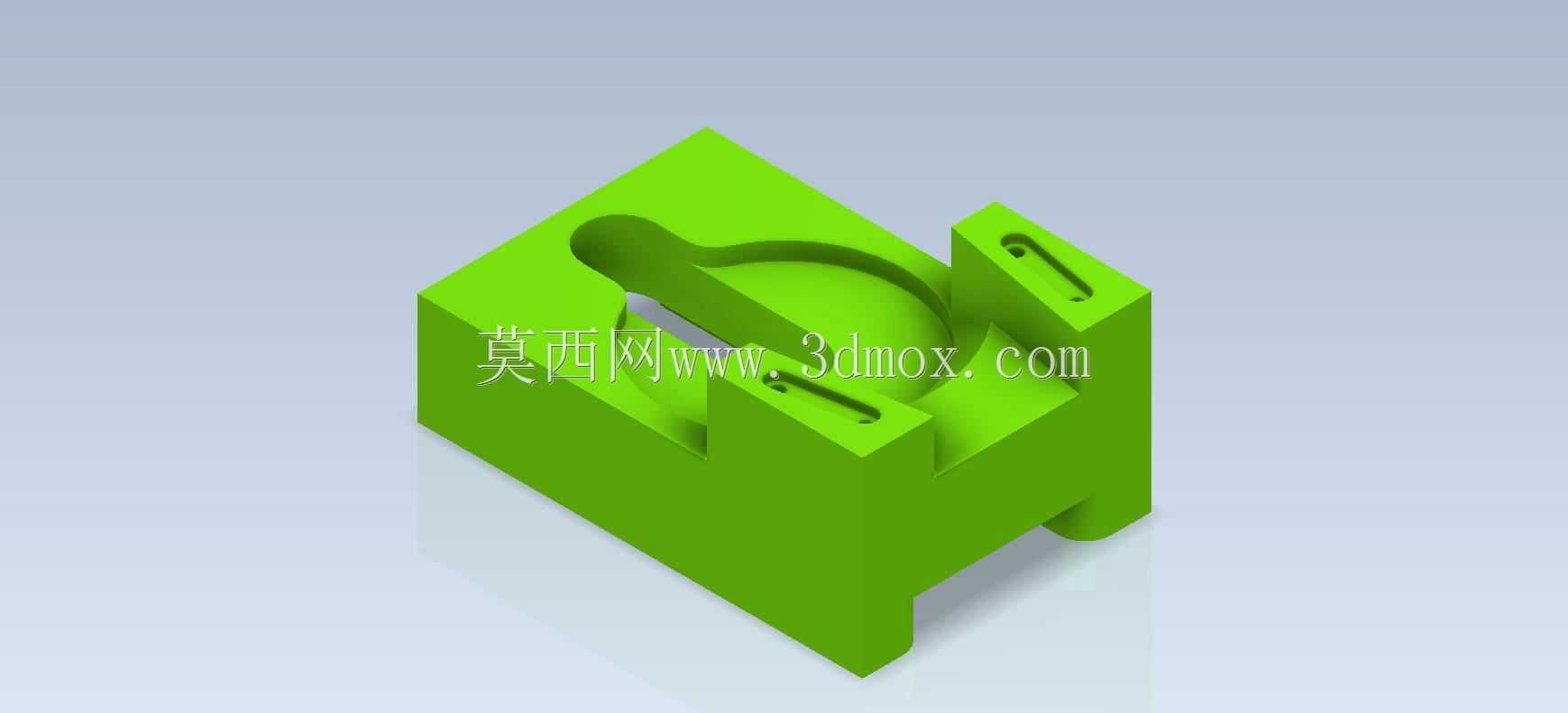

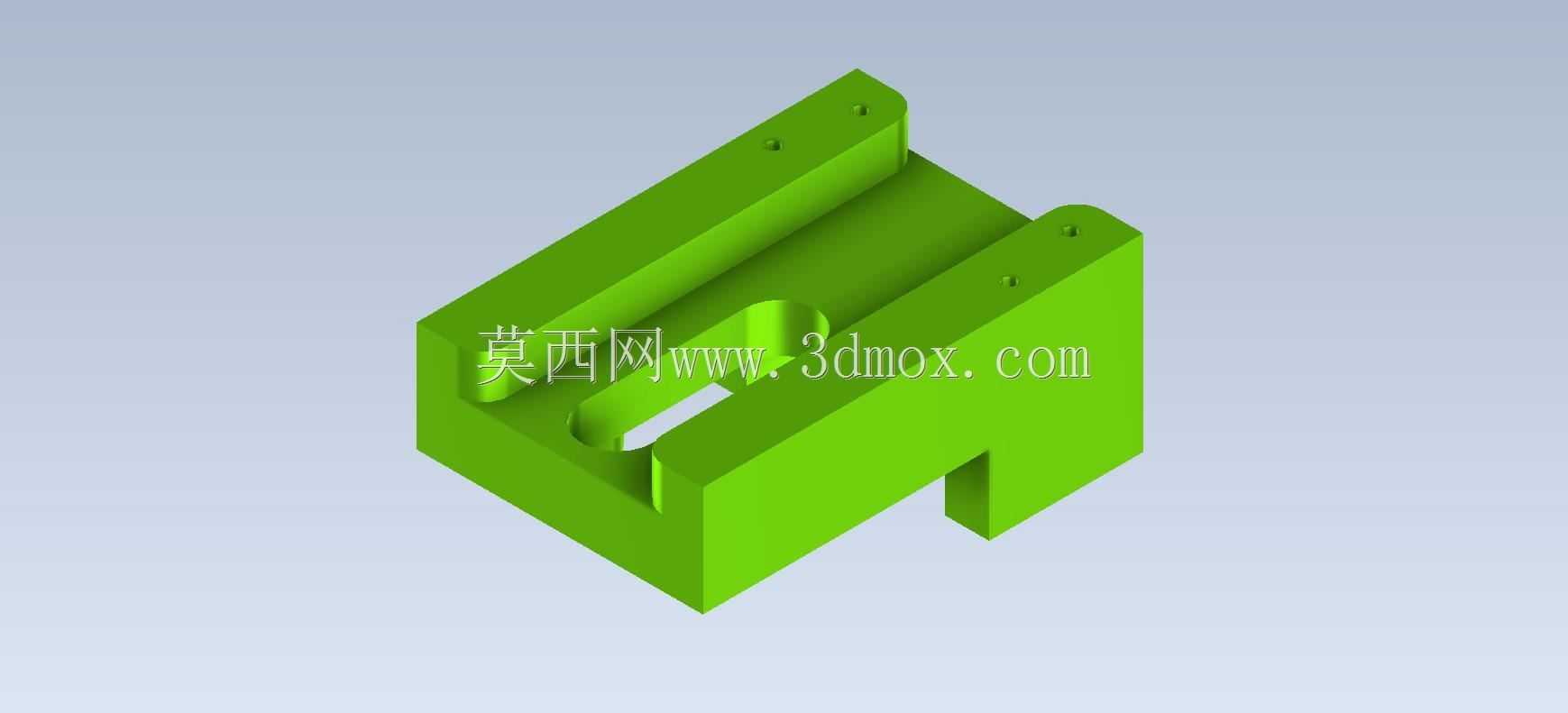

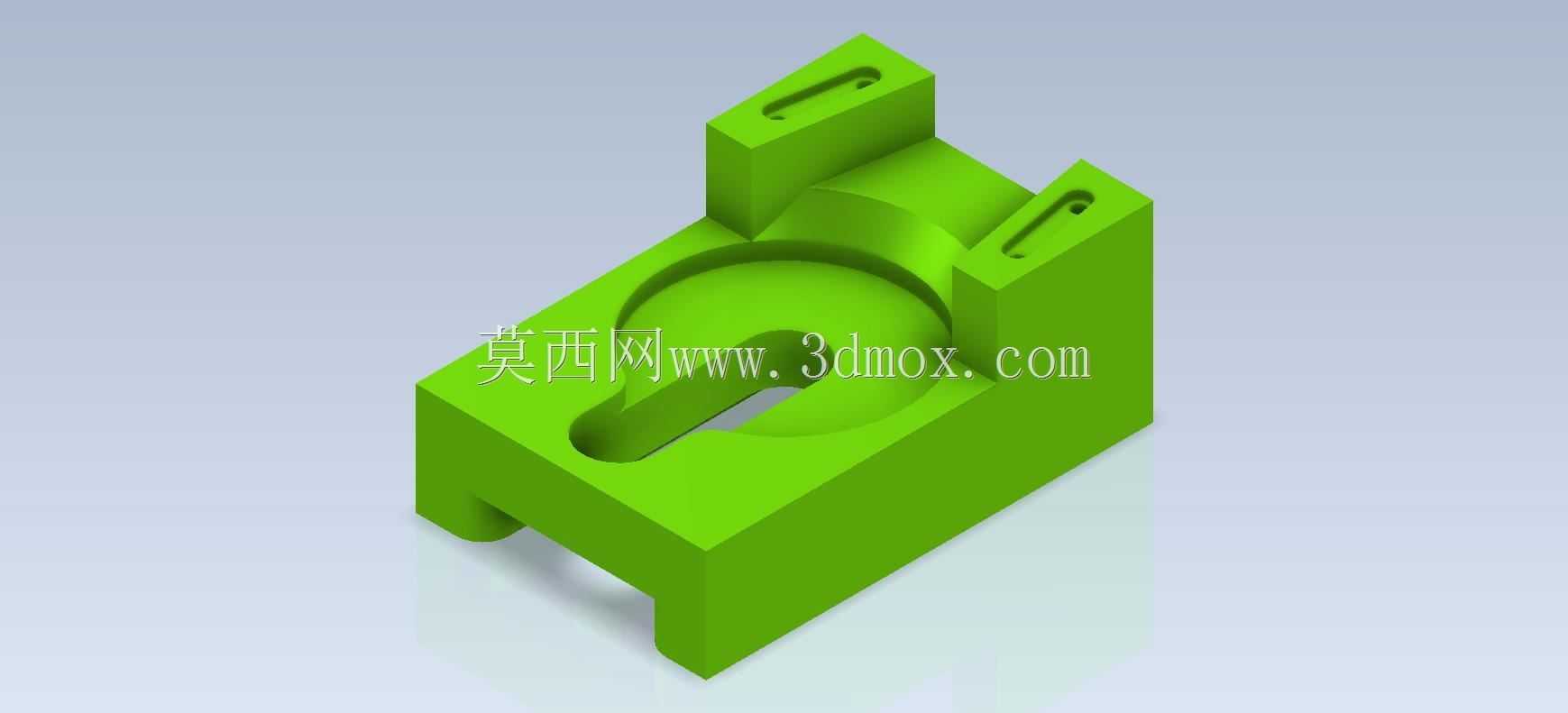

这个零件属于机械结构练习类的基座类构件,日常在小型工装定位、教学实训台的装夹模块、桌面级小型设备的承载基座场景中十分常见,很多入门级结构设计练习都会选取这类构件作为建模训练载体,因为它集成了多种常见的机械结构特征,能覆盖大部分基础建模指令的操作训练。从实际功能来看,这个构件的核心作用是为上方需要安装的圆形功能部件提供稳定的承载支撑,同时通过两侧的立板结构实现安装件的侧向限位,底部的两个凸脚结构是用来卡入对应安装台面的T型槽或者定位凹槽里,不需要额外做复杂的锁紧结构就能实现快速的初定位,减少安装时的对齐调整时间。

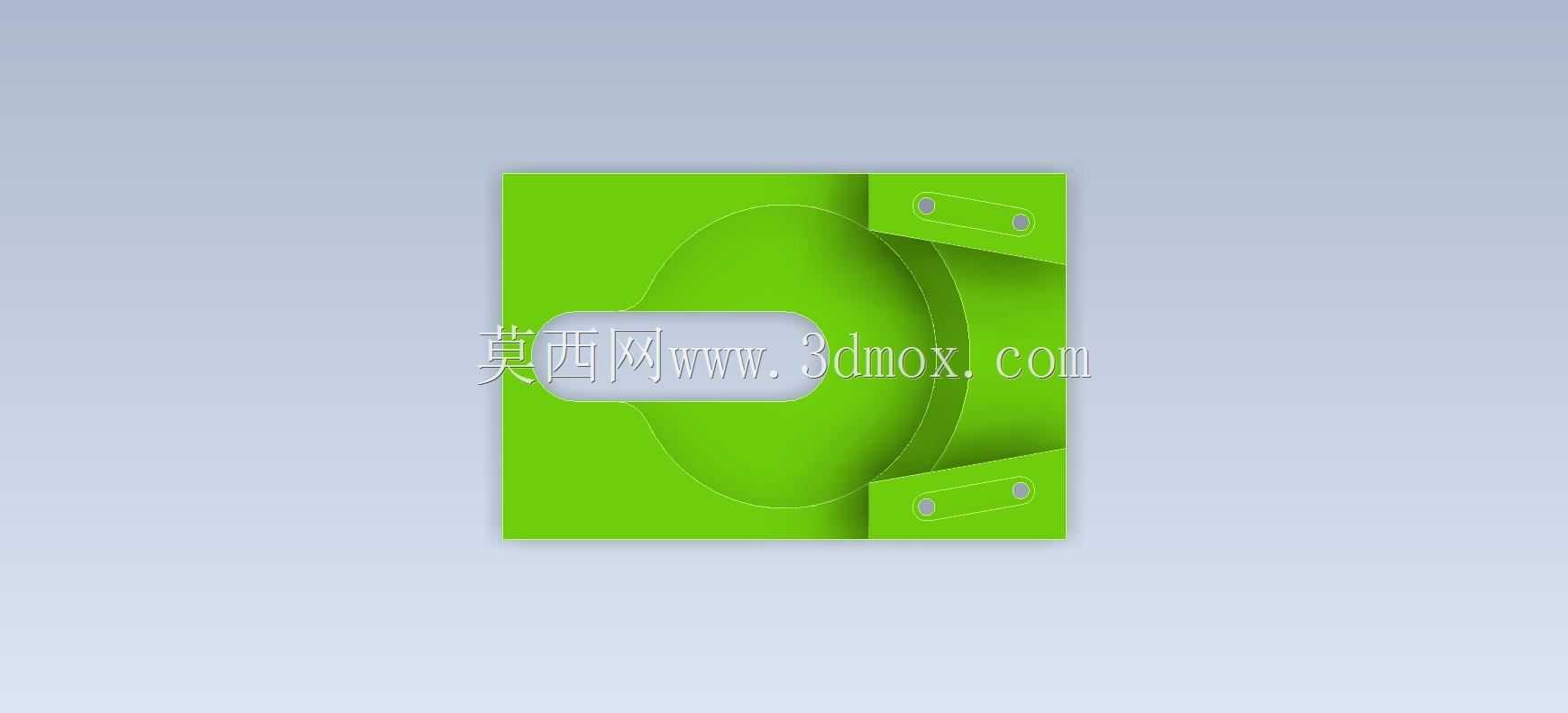

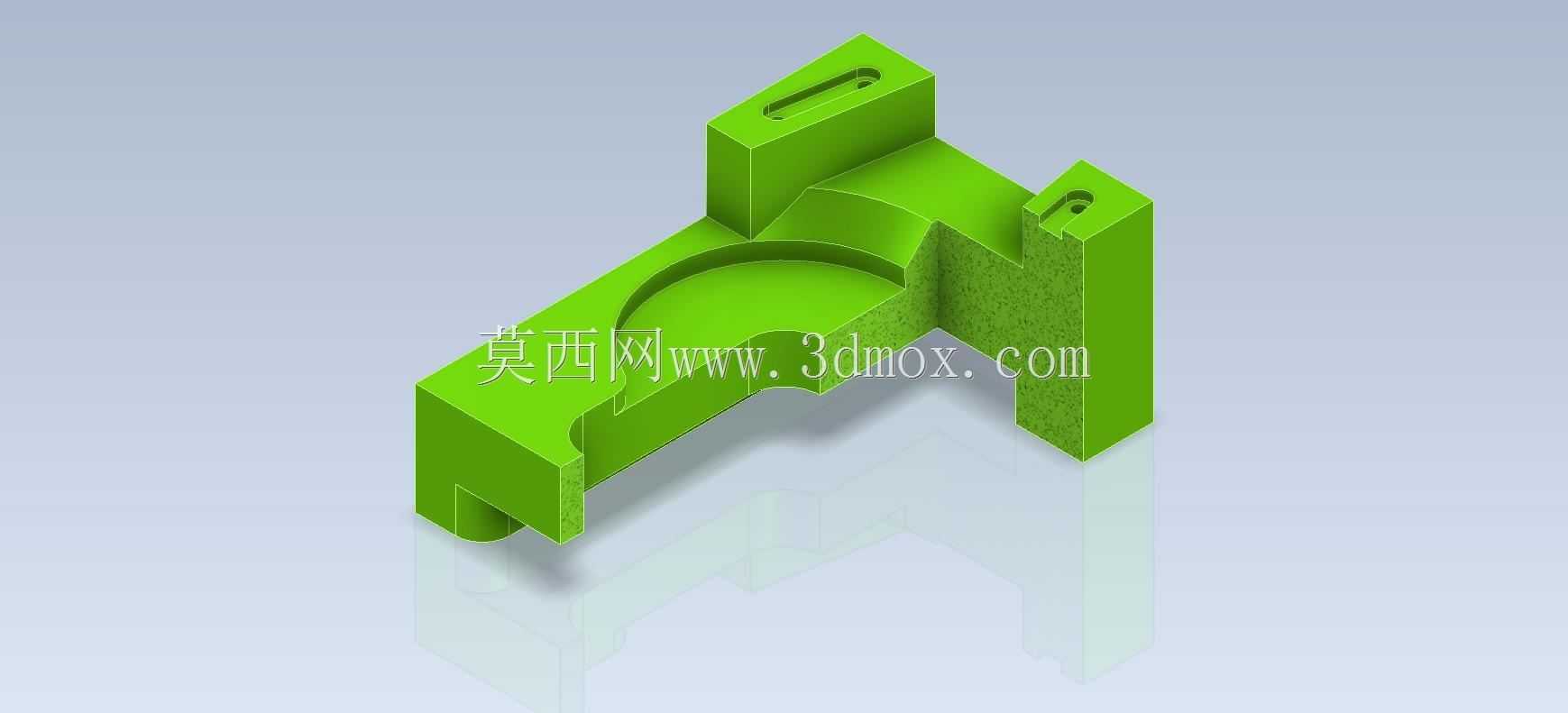

设计思路上,整个构件采用一体化铣削成型的结构逻辑,没有拆分的装配部件,主体的矩形基体做了圆角过渡处理,避免应力集中在直角棱边位置,在长期承受上方部件的静载荷或者小幅振动载荷时,不会因为棱边的应力集中出现开裂问题。中间的圆形沉腔是核心的安装位,尺寸刚好适配常规的小型轴承座、微型电机端盖或者圆形传感器的安装外径,沉腔的深度做了限位设计,安装件放入后不会出现轴向窜动,沉腔侧边开的长条形通槽是走件或者避让传动结构用的,比如安装小型带轮的时候,传动皮带可以从这个槽位穿过,不会和基座本体发生运动干涉。两侧向上延伸的立板上各开了一个长条形的安装腰孔,腰孔的长度方向和基座的长度方向一致,用来适配安装件的位置微调需求,不需要重新打孔就能在一定范围内调整上方部件的安装位置,适配不同的装配公差,立板的厚度做了等厚设计,加工时只需要一次走刀就能完成侧面铣削,减少加工工序的换刀次数。

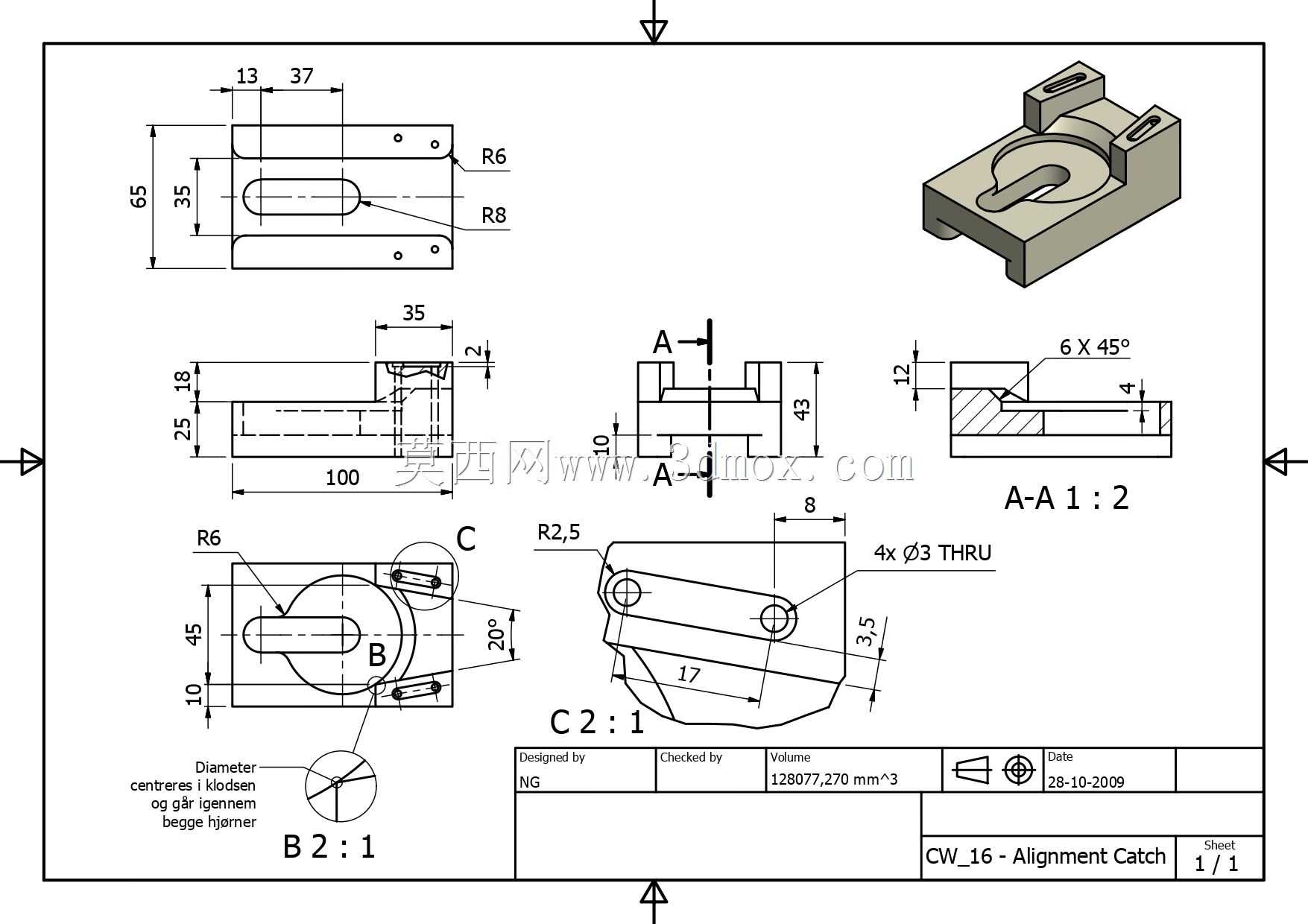

外形尺寸方面,整个基座的长宽高比例控制在3:2:2左右,属于矮胖型的稳定结构,重心落在底部两个支撑凸脚的中心连线范围内,即使上方安装的部件有一定的偏载,也不会出现倾翻的问题。安装边界上,底部两个凸脚的外侧间距和常规工业铝型材台面的槽间距匹配,可以直接卡在标准规格的铝型材工作台上,凸脚的高度刚好和铝型材槽的深度契合,安装后基座底面和台面完全贴合,不会出现悬空翘边的问题。两侧立板的外侧距离小于基体的宽度,安装时相邻的其他构件不会和立板发生位置干涉,中间圆形沉腔的中心和基体的中心重合,做同轴装配时不需要额外做坐标偏移,能直接以基体的侧边作为定位基准完成装夹。
从结构细节来看,所有的棱边都做了0.5mm的倒角处理,既可以去除加工产生的毛刺,避免安装时划伤操作人员,也能在装配时起到导向作用,让配合的部件更容易滑入安装位。立板上的腰孔两端做了圆弧过渡,和螺栓的外径匹配,螺栓穿入后不会出现应力集中在孔端的问题,长槽的宽度和深度也做了等尺寸设计,加工时可以用同一把铣刀完成槽的铣削和沉腔的精加工,减少换刀带来的对刀误差。这类零件虽然结构不复杂,但涵盖了机械设计中最常见的凸台、沉腔、腰孔、通槽、圆角、倒角等特征,不管是建模练习还是小型设备的实际搭装,都是非常实用的基础构件,很多入门的机械设计学习者通过完成这类零件的建模和加工练习,就能掌握从结构选型到加工工艺适配的基础逻辑,理解结构设计不仅要满足功能需求,还要兼顾加工便利性和装配适配性,不能只追求外观的造型而忽略实际生产和装配的可行性。
