工业用弧形连接铰链结构设计

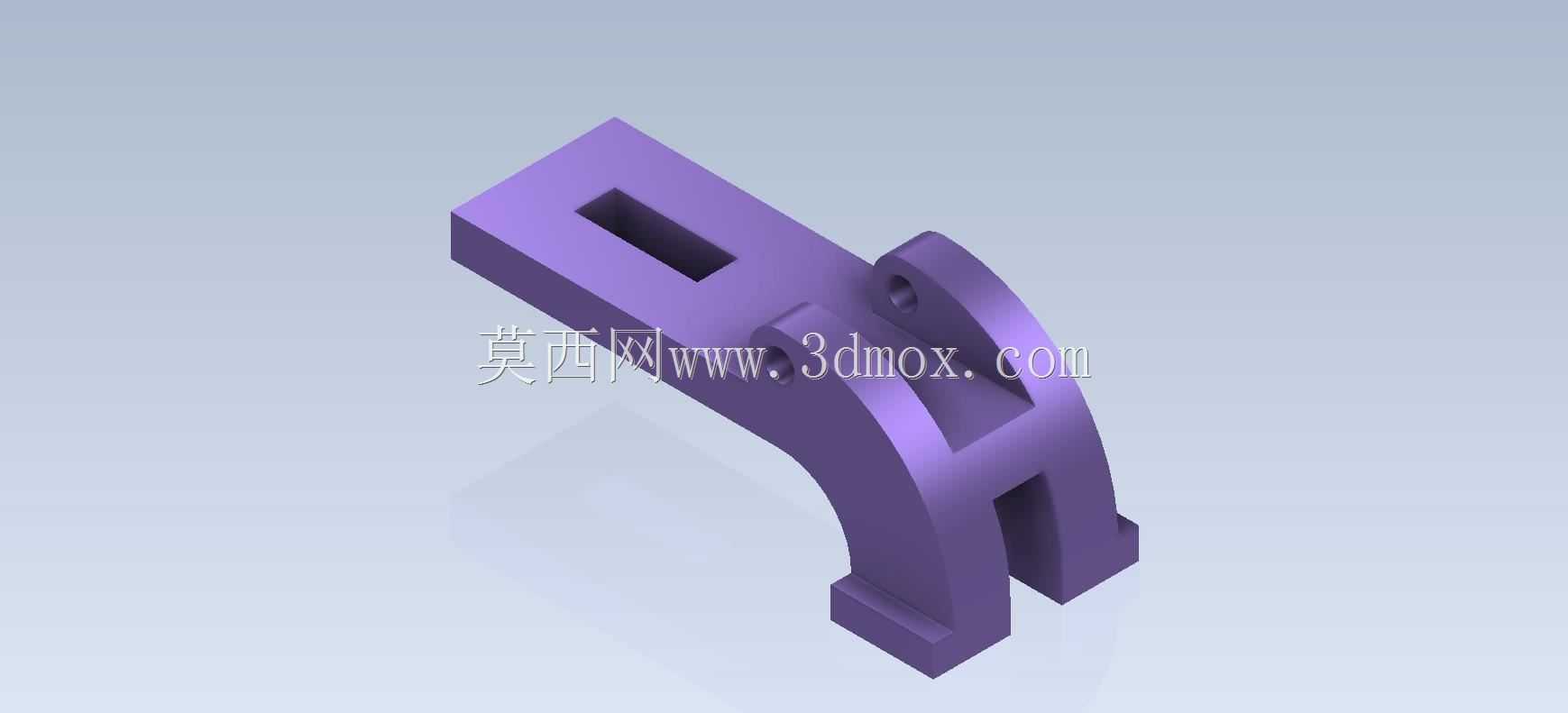

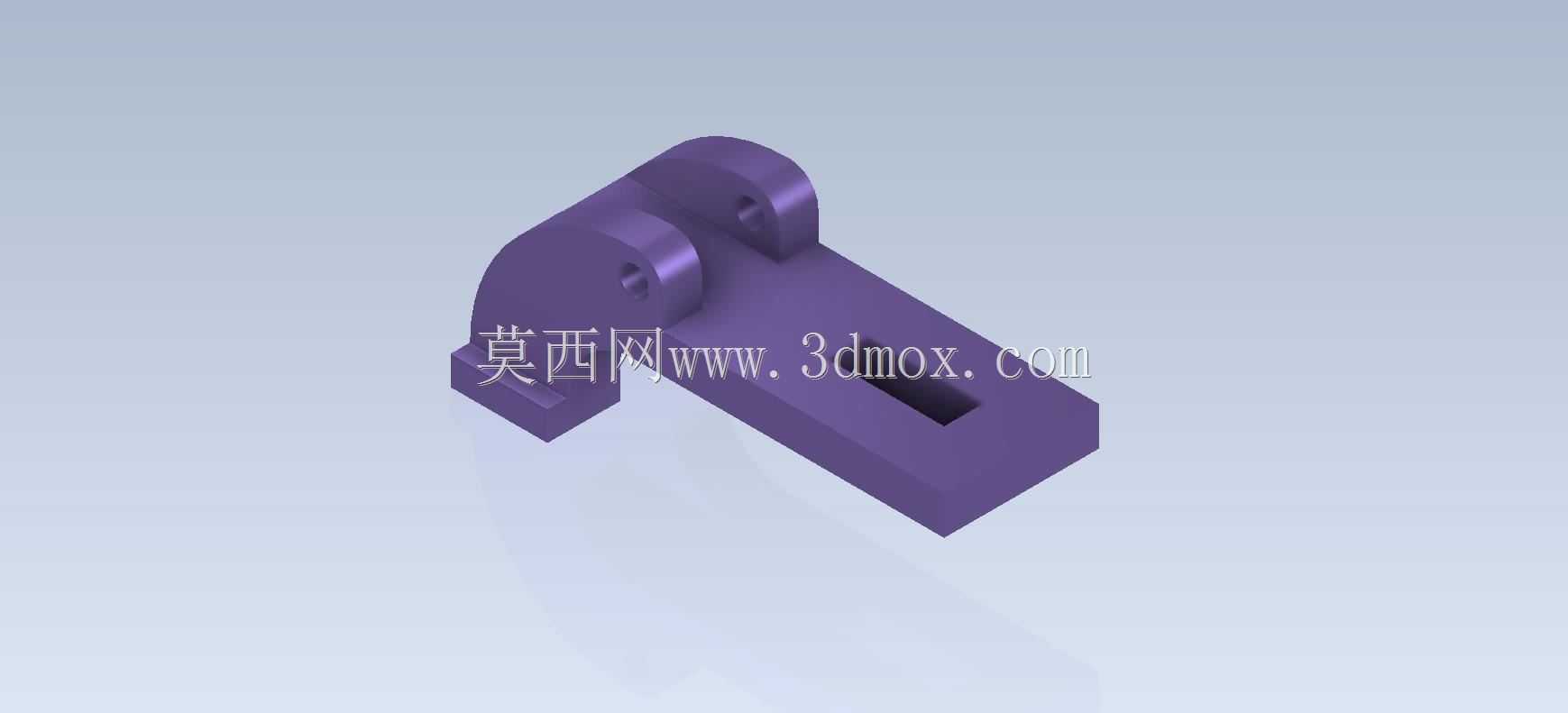

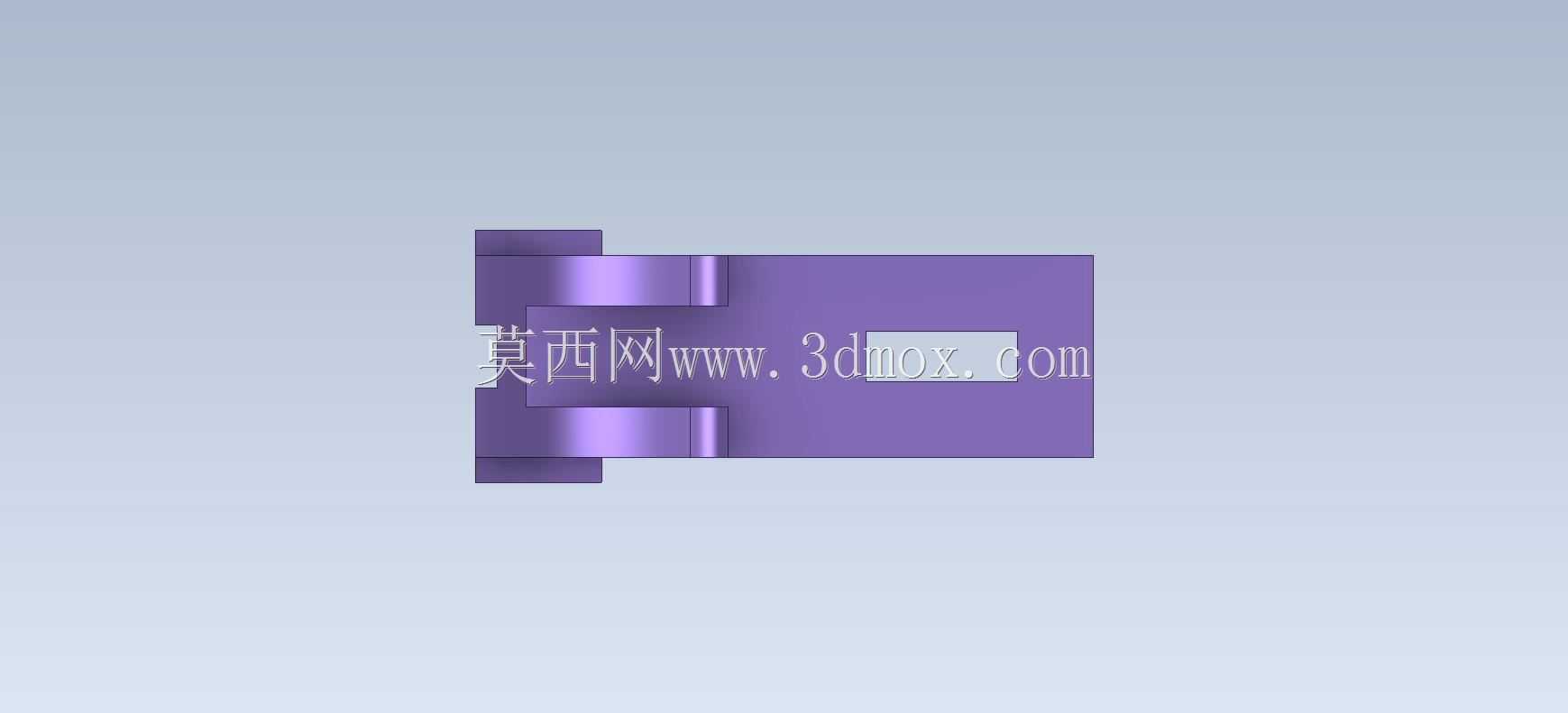

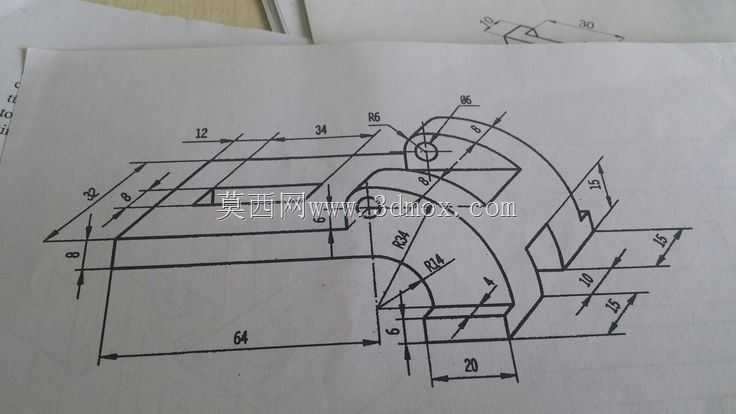

　　这类弧形铰接连接件常出现在需要实现定角度开合、限位转动的工业设备与工装结构中，区别于普通平板合页，其带弧度的主体结构能适配非平面安装基面的转动需求，在工装夹具的开合压臂、小型设备的检修门铰接位、非标自动化线的活动挡边结构中都能见到同类结构的应用。从结构功能来看，该零件一端开设的矩形通槽用于和配套的方形杆件做插接配合，槽体的尺寸公差需要控制在合理范围，既保证插接后无明显旷量，又能避免装配时出现卡滞，插接到位后可通过侧面顶丝或者横向销钉完成锁止，防止杆件与铰链主体出现相对窜动。另一端的分叉式带孔结构是铰接核心位，两个同轴的销孔用于穿装铰接销轴，孔位的同轴度直接影响铰接转动的顺畅度，若同轴度超差，装配后会出现转动卡涩、销轴偏磨的问题，

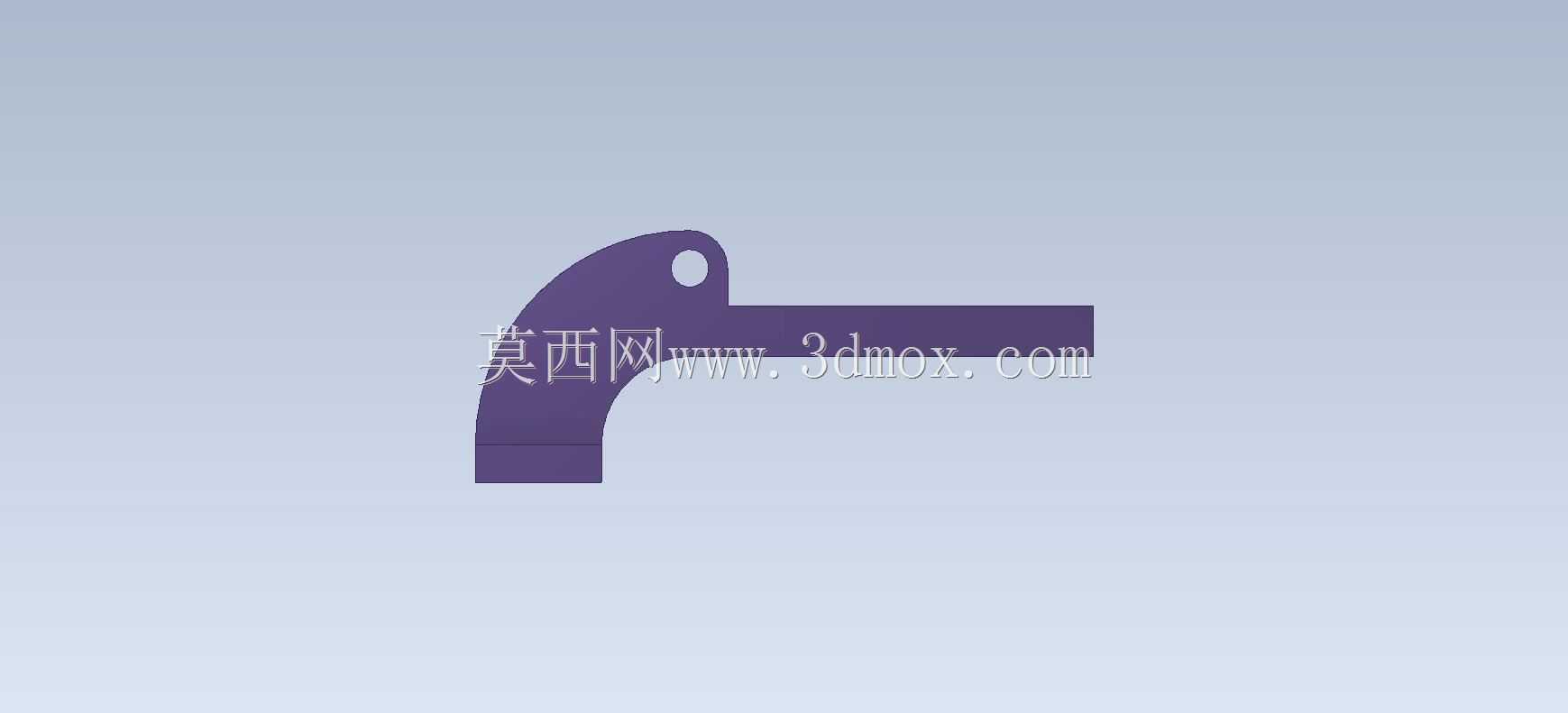

　　长期往复转动下还会出现销轴断裂、孔位磨损失效的情况。主体的弧形过渡段并非单纯的造型设计，一方面是为了避让转动路径上的相邻结构，避免开合过程中与周边零部件发生运动干涉，另一方面弧形的变截面结构能在控制整体重量的前提下，保证铰接位与插接端之间的结构强度，相比直臂式结构，弧形段能更好地分散转动过程中产生的弯曲应力，减少应力集中导致的零件断裂风险。在设计这类铰接件时，首先要明确实际使用场景下的转动角度范围，以此确定分叉端的开口角度与弧形段的弯曲半径，若转动角度超过90度，还需要在结构上增加硬限位结构，避免转动超程导致相邻部件碰撞。其次要核算安装边界尺寸：插接端的矩形槽尺寸需要匹配对应杆件的截面规格，槽深要满足插接后的受力要求，

　　通常槽深不小于杆件截面边长的1.2倍，保证插接配合的接触面积足够，承受侧向载荷时不会出现松脱；铰接端的销孔直径需要根据承受的载荷大小匹配对应直径的销轴，孔位的中心高要和安装基座的铰接座中心高保持一致，避免装配后出现别劲的问题。零件的壁厚设计也需要结合受力情况调整，弧形段的壁厚通常略大于直臂段，抵消弯曲应力带来的强度影响，分叉的两个耳片厚度要保持一致，保证销轴受力均匀，避免单侧耳片受力过大出现断裂。从实际装配角度考虑，这类零件通常采用金属切削加工或者压铸工艺成型，若采用压铸工艺，需要在设计时预留拔模斜度，销孔位置可预留加工余量，后续通过铰孔工艺保证孔位精度与表面粗糙度；若采用机加工方式，可直接选用型材下料后通过铣削、钻削工序完成加工，

　　加工过程中需要重点保证铰接孔的同轴度、矩形槽的对称度，以及两个安装端的位置度公差。在实际选型应用时，需要先核算铰接位承受的径向载荷与轴向载荷，若载荷较大，可在铰接孔内镶嵌铜套或者自润滑轴承，减少转动过程中的磨损，提升零件的使用寿命；若应用在有腐蚀环境的场景中，还需要对零件表面做氧化、镀锌或者喷塑处理，提升零件的抗腐蚀能力。这类铰接结构的优势在于集成了杆件连接与铰接转动的双重功能，不需要额外设计转接件，能简化整体装配结构，减少装配环节的零件数量，在小型工装、非标设备的紧凑安装空间中，这类集成式结构能有效节省安装空间，降低整体结构的复杂程度。设计过程中还需要考虑运动干涉校验，在三维建模完成后，需要模拟整个转动行程内的零件位置，确认弧形段、分叉端在最大开合角度下都不会与周边的固定结构、活动结构发生碰撞，同时要预留足够的操作空间，方便销轴的装配与后期的维护拆卸。
