双卷耳式铰接连接铰链结构设计

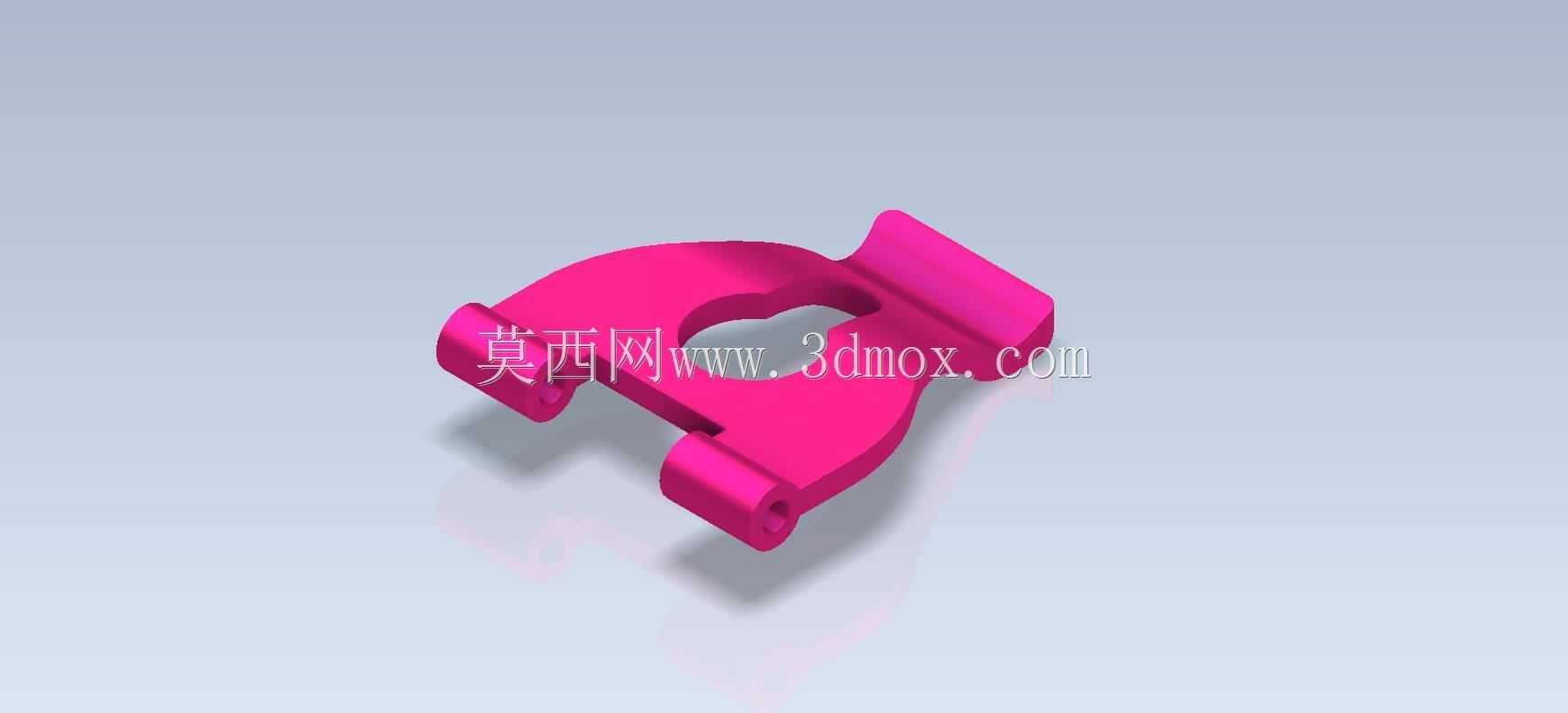

　　日常做结构设计练习时，这类双卷耳铰接件是很典型的薄壁类五金连接件练手素材，很多刚接触三维建模的从业者都会从这类零件入手，练习拉伸、切除、倒圆角、薄壁抽壳这类基础特征的实操运用。从实际应用场景来看，这类带双同轴卷耳的铰接结构，常出现在小型机柜门体、轻型设备翻盖、民用五金家具的活动连接部位，核心作用是实现两个构件之间的定轴转动连接，同时承担转动过程中的径向与轴向载荷，避免连接部位出现松脱或卡滞。

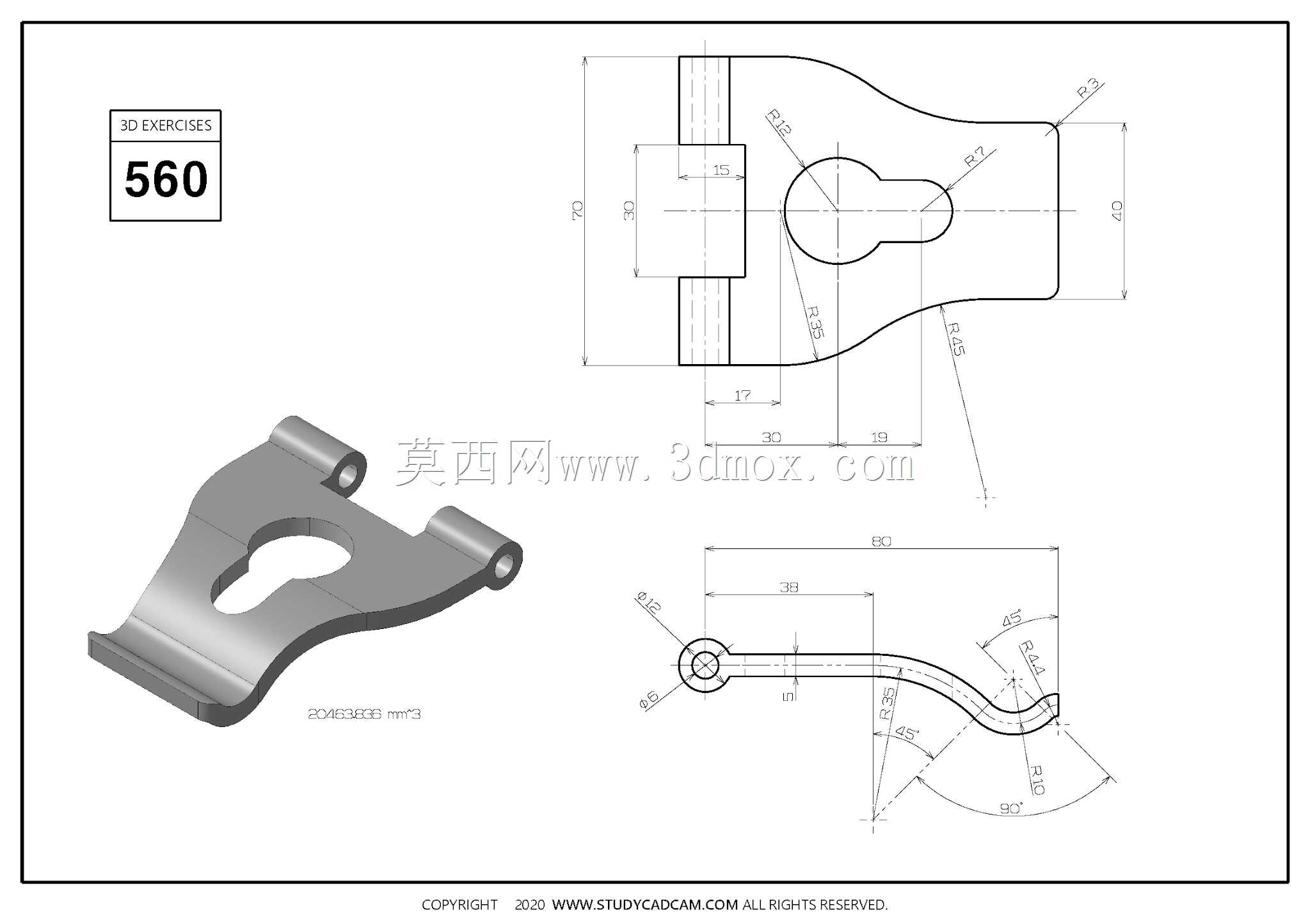

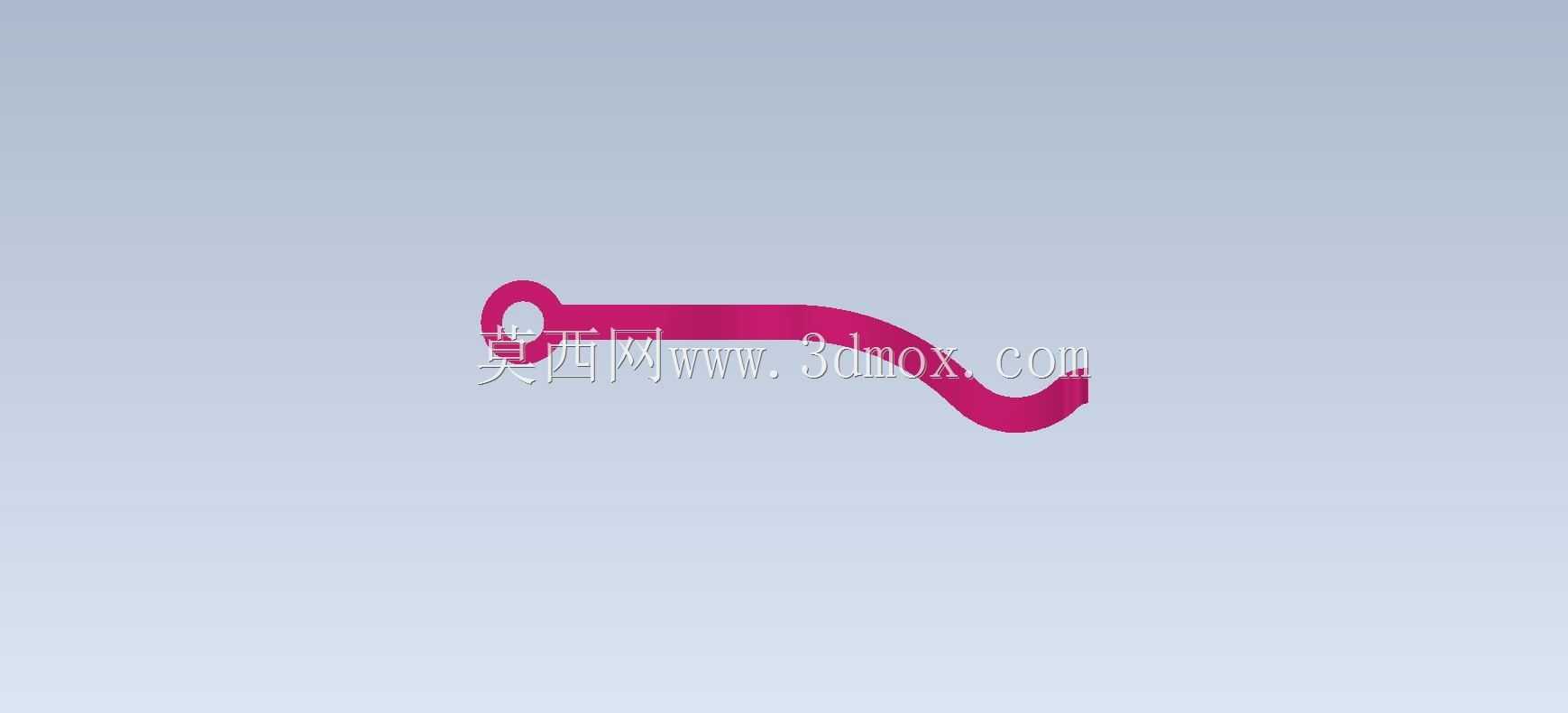

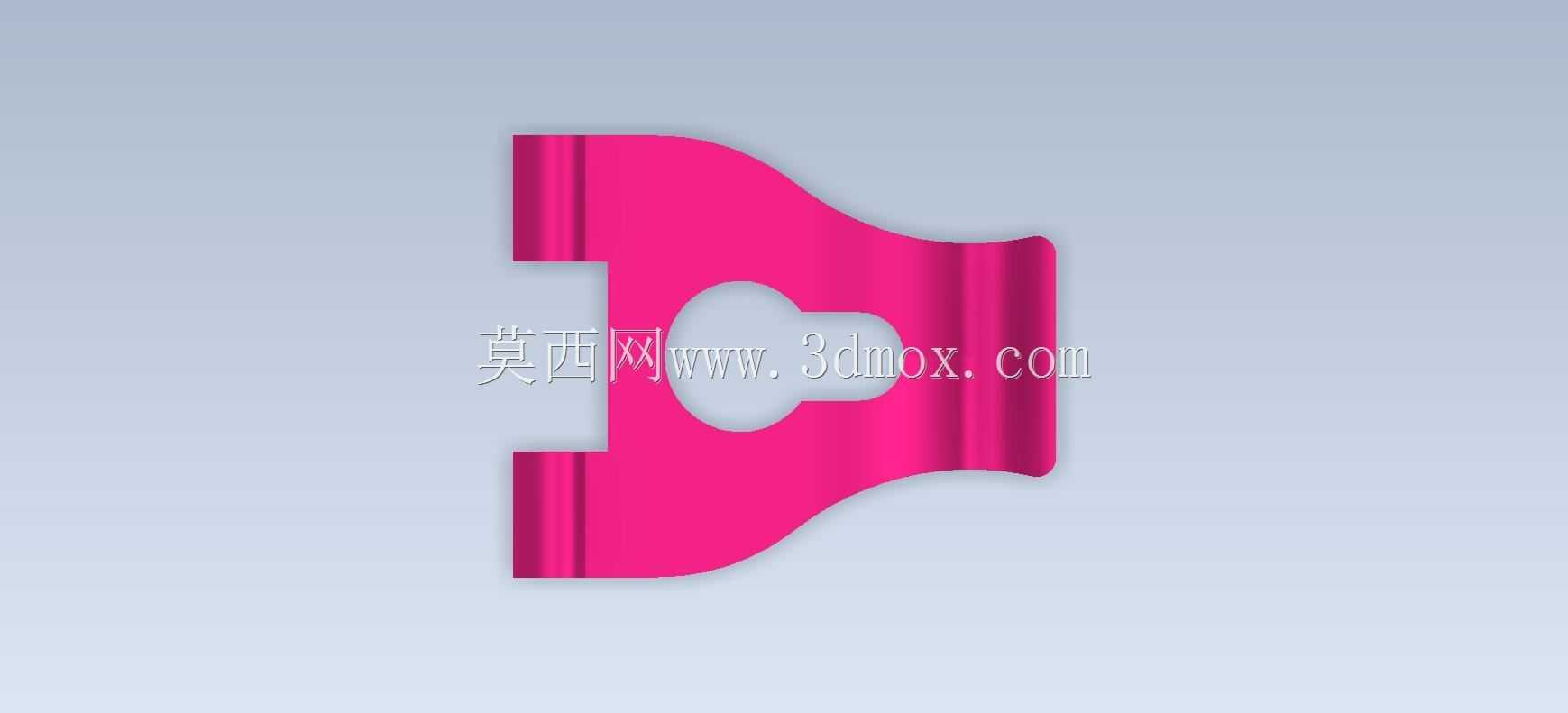

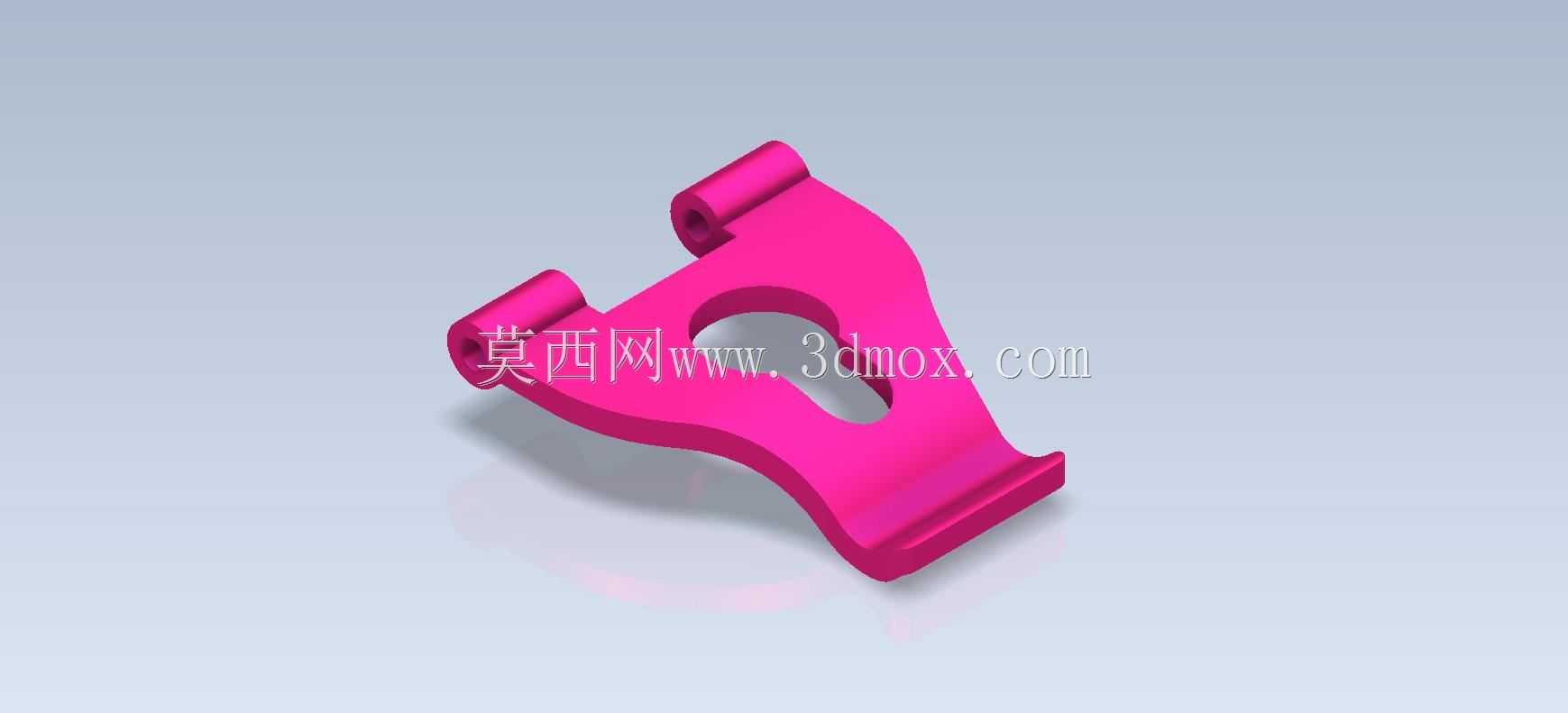

　　从功能特性上看，这个零件主体采用一体化冲压或注塑成型的薄壁结构，主体中部开设的减重孔并非单纯为了减少材料用量，实际装配中这个孔位还可以作为定位销穿过的预留位，或是在铰接转动过程中为相邻构件的凸起结构提供避让空间，避免转动时出现结构干涉。零件下端的弯折翻边是主要的承载贴合面，装配时这个面会与被连接件的安装面完全贴合，通过螺丝或卡扣完成固定，翻边的弯折角度经过精确计算，保证铰接转动到最大开合角度时，翻边不会与固定基座出现磕碰。上端的两个同轴卷耳是整个零件的核心铰接部位，两个卷耳的内孔同轴度公差需要控制在0.02mm以内，否则穿入铰接销轴后会出现转动阻尼过大、甚至完全卡滞的问题，卷耳的端部都做了小尺寸的外圆角处理，一方面是去除冲压或加工后的锐边避免装配时划伤操作人员，另一方面也能减少卷耳与相邻铰接件端面的摩擦面积，降低转动过程中的磨损量。

　　设计这类零件的时候，首先要确定的是铰接销轴的直径，这直接决定了两个卷耳的内孔尺寸与卷耳自身的壁厚，通常这类轻型铰接件的卷耳壁厚会取销轴直径的0.2-0.3倍，既能保证足够的结构强度，不会在频繁开合过程中出现卷耳开裂变形，也不会因为壁厚过大造成材料浪费。主体部分的壁厚要保持均匀，避免出现壁厚突变的位置，否则如果采用塑料注塑成型会在壁厚差位置产生缩痕、翘曲等缺陷，如果采用金属冲压成型则会在折弯位置出现应力集中，长期受载后容易断裂。零件的整体外形做了流畅的曲面过渡，没有尖锐的棱角，除了提升外观质感之外，更重要的是减少应力集中点，让零件在承受开合冲击载荷时，应力能够顺着曲面均匀分散，不会在棱角位置出现应力峰值导致零件断裂。

　　从安装边界来看，这类零件的安装占用空间较小，两个卷耳的外侧间距决定了铰接部位的总宽度，设计时需要预留至少1mm的轴向装配间隙，避免卷耳与相邻构件端面出现摩擦；下端翻边的长度与宽度决定了安装面的贴合面积，通常翻边的宽度会比主体结构宽2-3mm，预留出安装螺丝的孔位空间，安装孔的中心距需要根据被连接件的安装孔位精准匹配，孔位边缘到零件边缘的距离要大于螺丝头直径的1.5倍，保证螺丝锁紧后有足够的支撑强度。转动行程方面，这类铰链的开合角度通常可以达到0-120度，设计时需要在主体与卷耳的衔接位置做对应的避让斜面，保证转动到最大角度时，零件自身结构不会出现干涉，同时可以根据实际使用需求，在卷耳内孔位置加装阻尼衬套，实现开合过程的阻尼感，避免门体或翻盖出现自由晃动的问题。

　　建模练习过程中，这类零件也很适合用来练习参数化设计思路，将卷耳内孔直径、主体壁厚、翻边长度、安装孔位这些核心尺寸设置为可变参数，后续遇到同类型不同规格的铰接件需求时，只需要修改对应参数就能快速生成新的模型，大幅提升设计效率。需要注意的是，卷耳与主体衔接的位置要做足够半径的过渡圆角，这个位置是整个零件的应力集中最高的区域，圆角半径过小的话，即使静态强度满足要求，在频繁开合的疲劳载荷下也很容易出现断裂失效，实际设计中通常会把这个位置的过渡圆角半径设置为主体壁厚的0.5倍以上，有效分散应力，提升零件的使用寿命。
