带挂耳式环形抱紧快装管夹结构

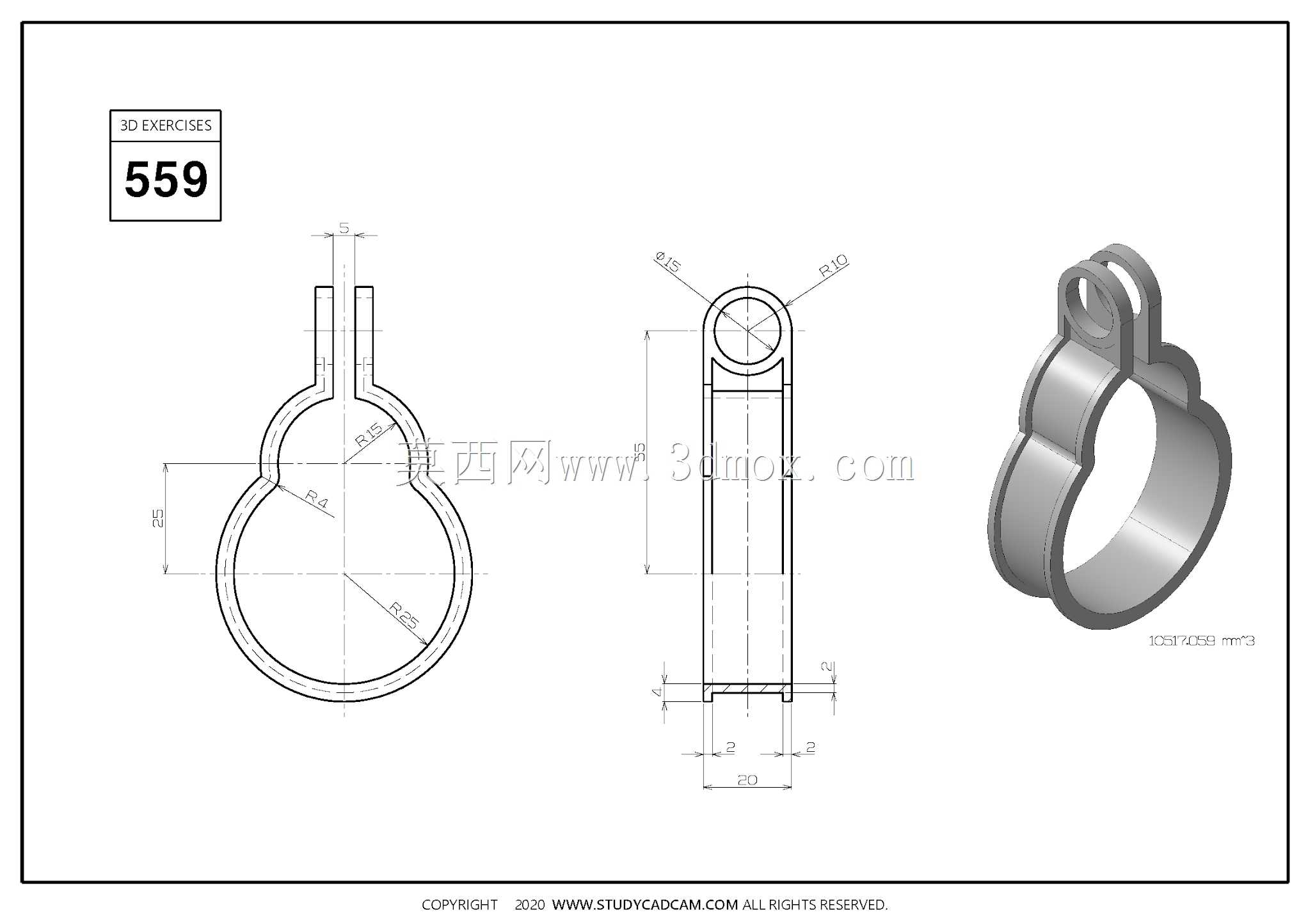

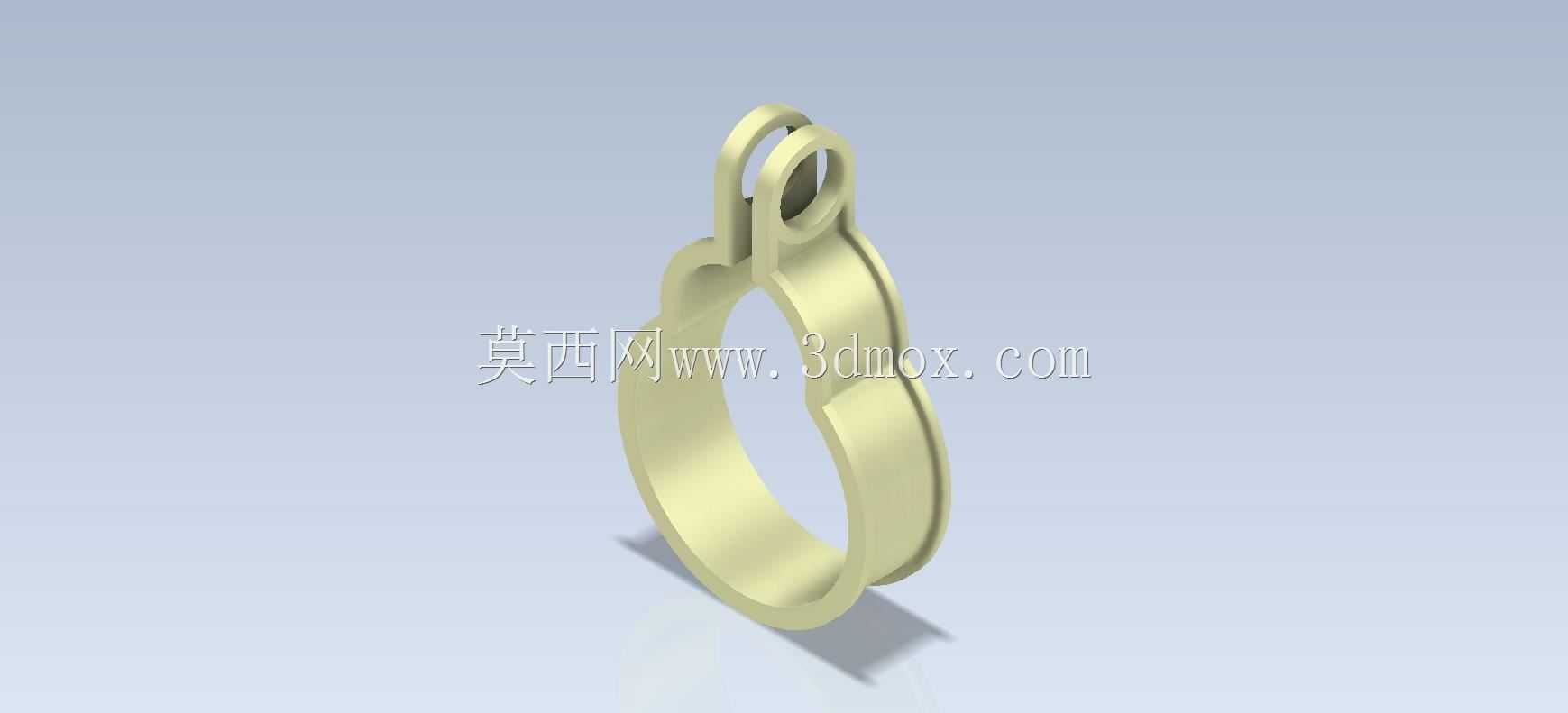

　　这类带挂耳的环形抱紧构件，核心应用场景集中在小口径流体管路、线束集成排布、轻型气动回路的快速固定场景，常见于小型自动化设备的气路排布、实验室分析仪器的管路定位、民用净水设备的软管锁紧工位，相比传统螺钉锁紧的管卡，这类一体成型的抱紧结构在小尺寸安装空间里的操作效率更高，不需要额外搭配紧固件就能实现基础的预紧定位。从功能特性上看，构件主体为等宽环形带结构，环体内壁做了微弧过渡处理，抱紧管路时不会出现锐边切割软管外层的问题，环体顶部延伸出的双片式挂耳，中间预留了穿装销轴或者捆扎带的通孔，既可以通过销轴实现管夹与设备机架的铰接固定，也能穿过尼龙扎带将管夹绑定在型材、支架等异形安装面上，适配多种安装基面的固定需求。设计思路上，

　　整个构件采用等壁厚结构设计，壁厚取值适配常用的工程塑料注塑成型或者铝合金压铸工艺，避免出现壁厚差过大导致的成型缩痕问题，环体的开合间隙控制在合理范围，既保证抱紧时环体有足够的弹性变形量适配管径的微小公差，又不会因为间隙过大导致抱紧后出现管路松脱的问题，挂耳位置做了局部加厚处理，抵消穿装销轴时的应力集中，避免反复拆装后挂耳根部出现断裂。从安装边界来看，环形主体的内径适配常规小口径软管，环体整体外径比内径大出两个壁厚的尺寸，安装时需要预留的径向空间略大于环体外径，轴向方向因为环体为等宽结构，只需要预留与环体宽度匹配的安装空间即可，挂耳突出环体顶部的高度经过优化，不会在安装时与相邻的管路、构件产生干涉，

　　挂耳上的通孔直径适配常用的微型销轴或者标准宽度的扎带，不需要额外定制连接件就能完成装配。实际使用中，这类管夹的抱紧力来自环体自身的弹性变形，安装时只需要将环体掰开套入管路，再通过挂耳的固定结构将管夹定位在安装位即可，相比需要拧紧螺钉的管卡，在批量装配的工位上能大幅降低操作时长，同时因为没有零散的紧固件，不会出现螺钉脱落掉入设备内部的隐患，适合对洁净度有一定要求的设备内部管路固定场景。环体的外表面做了顺滑的圆弧过渡，没有突出的棱角，在设备内部布线布管时不会刮伤相邻的线束或者管路外层，挂耳的双片式结构在穿装连接件时能自动对中，不需要额外调整位置就能让销轴顺利穿过，降低了装配时的对位难度。针对不同的使用场景，这类结构可以通过调整环体内径、

　　壁厚、挂耳尺寸来适配不同的管径和承重需求，当需要固定硬质管路时，可以适当增加环体壁厚提升抱紧刚度，固定软性线束时可以适当减小壁厚提升环体的变形适配能力，挂耳的通孔尺寸也可以根据实际选用的固定件规格做对应调整，整体结构的参数化调整空间较大，能快速衍生出适配不同安装需求的系列化构件。
